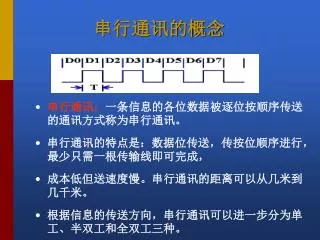

  1. 串行通讯的概念 • 串行通讯：一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。 • 串行通讯的特点是：数据位传送，传按位顺序进行，最少只需一根传输线即可完成， • 成本低但送速度慢。串行通讯的距离可以从几米到几千米。 • 根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。

  2. 串口通讯--接口电路 能够完成上述“串<- ->并”转换功能的电路，通常称为“通用异步收发器” （UART：Universal Asynchronous Receiver and Transmitter）, 典型的芯片有：Intel 8250/8251,16550。

  3. 波特率

  4. 数据位与停止位 • 数据位：1位、2位 • 停止位：1位、1.5位、2位

  5. 流控制 .流控制在串行通讯中的作用 解决丢失数据的问题 .硬件流控制 硬件流控制常用的有RTS/CTS（请求发送/清除发送）流控制和DTR/DSR（数据终端就绪/数据设置就绪）流控制 .软件流控制 一般通过XON/XOFF来实现软件流控制。

  6. 奇偶校验 • 奇校验：所有传送的数位（含字符的各数位和校验位）中，“1”的个数为奇数，如： • 1 0110，0101 • 0 0110，0001 • 偶校验：所有传送的数位（含字符的各数位和校验位）中，“1”的个数为偶数，如： • 1 0100，0101 • 0 0100，0001

  7. 1.电气特性 • EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。 • 在TxD和RxD上：逻辑1(MARK) =-3V～-15V • 逻辑0(SPACE)=+3～＋15V • 在RTS、CTS、DSR、DTR和DCD等控制线上： • 信号有效（接通，ON状态，正电压）＝+3V～+15V • 信号无效（断开，OFF状态，负电压) = -3V～-15V

  8. TTLRS232转换芯片

  9. 连接器的机械特性

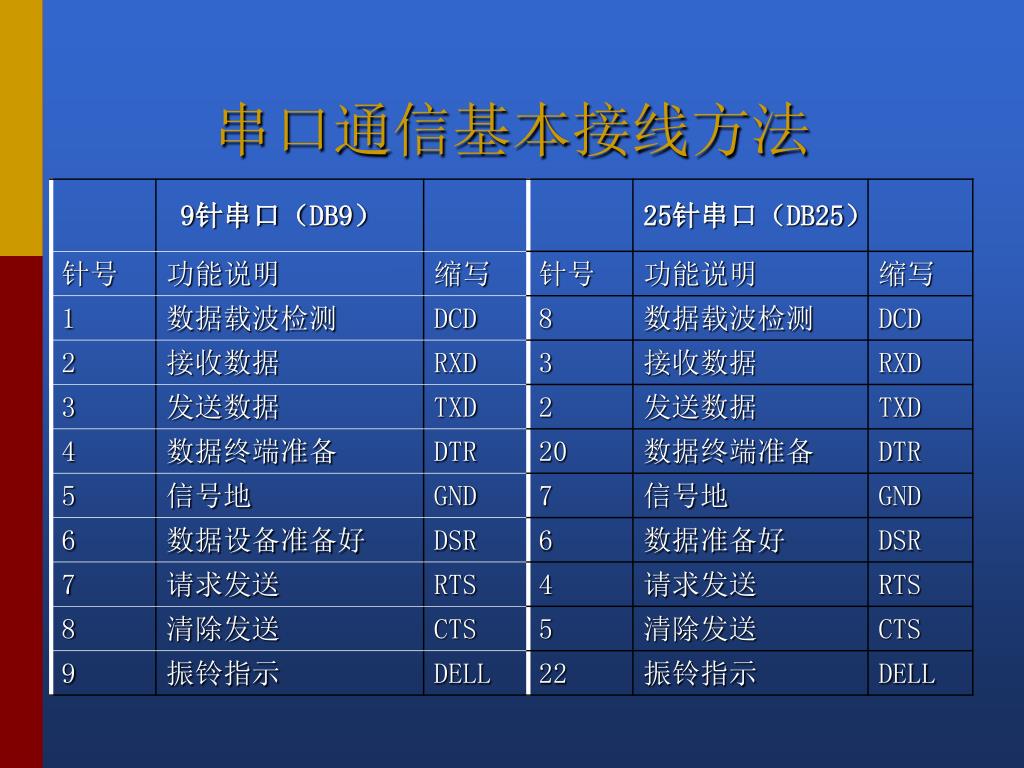

  10. 串口通信基本接线方法

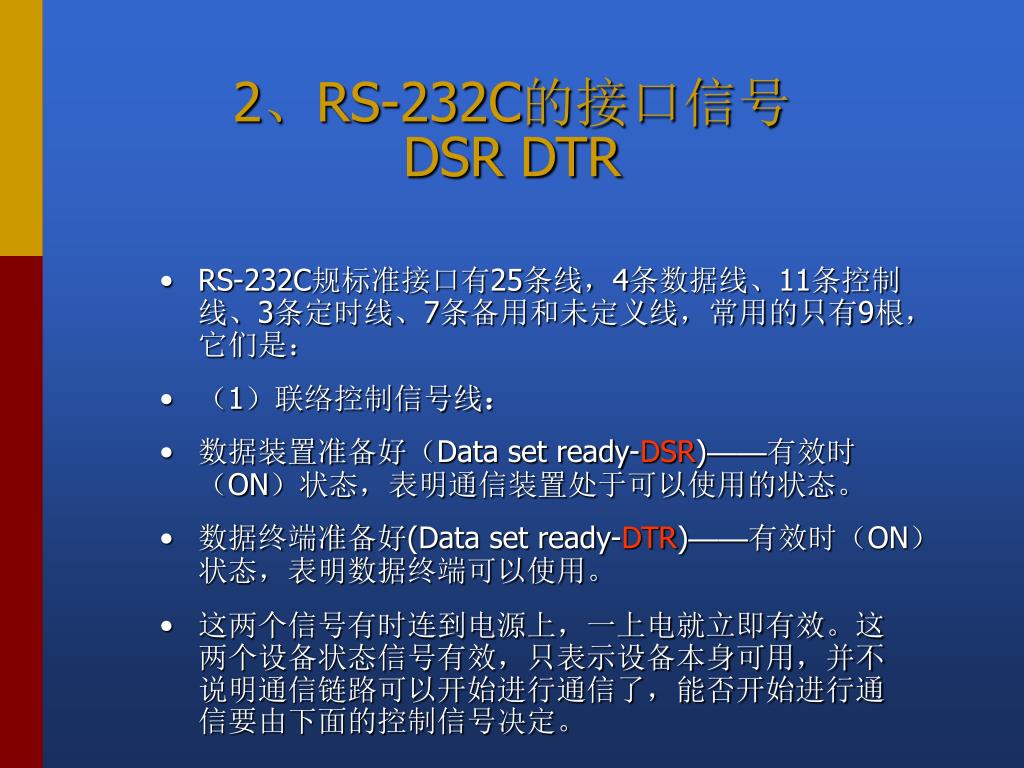

  11. 2、RS-232C的接口信号DSR DTR • RS-232C规标准接口有25条线，4条数据线、11条控制线、3条定时线、7条备用和未定义线，常用的只有9根，它们是： • （1）联络控制信号线： • 数据装置准备好（Data set ready-DSR)——有效时（ON）状态，表明通信装置处于可以使用的状态。 • 数据终端准备好(Data set ready-DTR)——有效时（ON）状态，表明数据终端可以使用。 • 这两个信号有时连到电源上，一上电就立即有效。这两个设备状态信号有效，只表示设备本身可用，并不说明通信链路可以开始进行通信了，能否开始进行通信要由下面的控制信号决定。

  12. RS-232C的接口信号RTS CTS • 请求发送(Request to send-RTS)——用来表示DTE请求DCE发送数据，即当终端要发送数据时，使该信号有效（ON状态），向MODEM请求发送。它用来控制MODEM是否要进入发送状态。 • 允许发送（Clear to send-CTS）——用来表示DCE准备好接收DTE发来的数据，是对请求发送信号RTS的响应信号。当MODEM已准备好接收终端传来的数据，并向前发送时，使该信号有效，通知终端开始沿发送数据线TxD发送数据。 • 这对RTS/CTS请求应答联络信号是用于半双工MODEM系统中发送方式和接收方式之间的切换。在全双工系统中作发送方式和接收方式之间的切换。在全双工系统中，因配置双向通道，故不需要RTS/CTS联络信号，使其变高。

  13. RS-232C的接口信号DCD RI • 接收线信号检出(Received Line detection-RLSD)——用来表示DCE已接通通信链路，告知DTE准备接收数据。当本地的MODEM收到由通信链路另一端（远地）的MODEM送来的载波信号时，使RLSD信号有效，通知终端准备接收，并且由MODEM将接收下来的载波信号解调成数字两数据后，沿接收数据线RxD送到终端。此线也叫做数据载波检出(Data Carrier dectection-DCD）线。 • 振铃指示(Ringing-RI)——当MODEM收到交换台送来的振铃呼叫信号时，使该信号有效（ON状态），通知终端，已被呼叫。

  14. RS-232C的接口信号---TxD RxD • （2）数据发送与接收线： • 发送数据(Transmitted data-TxD)——通过TxD终端将串行数据发送到MODEM，(DTE→DCE)。 • 接收数据(Received data-RxD)——通过RxD线终端接收从MODEM发来的串行数据，(DCE→DTE)。 • （3）地线 • 有两根线SG、PG——信号地和保护地信号线，无方向。

  15. 实际应用 A B

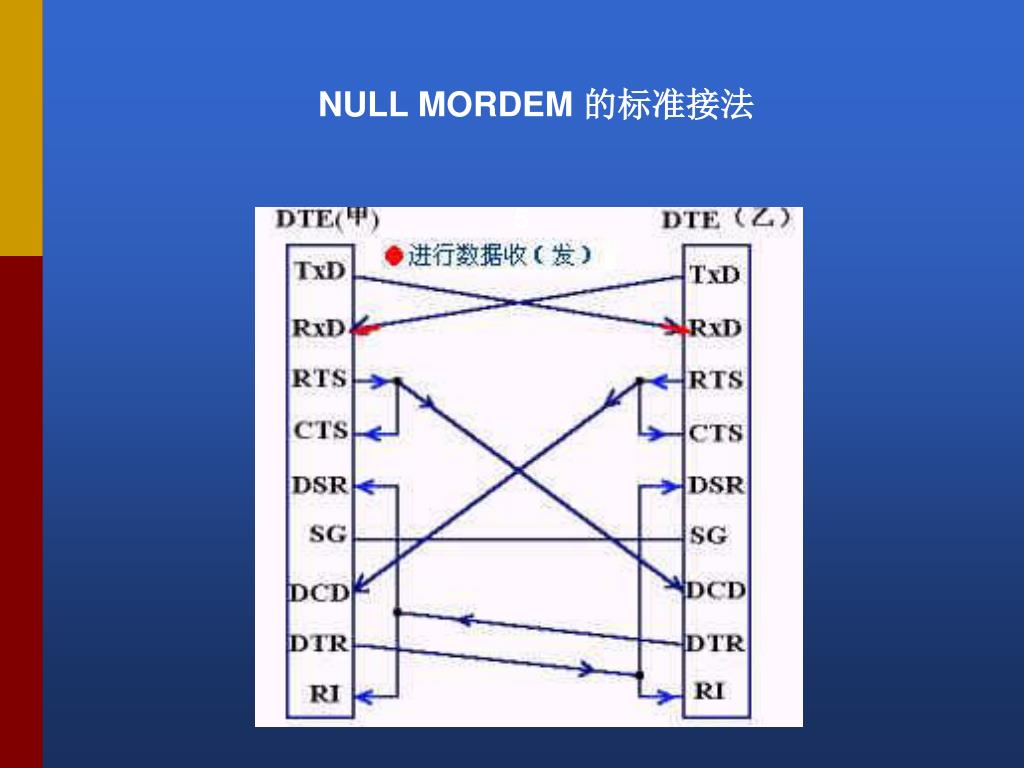

  16. NULL MORDEM 的标准接法 2 1 2 3 4 4

  17. NULL MORDEM 的标准接法 5

  18. 计算机串口通信常用连接 最简连接 简单连接 完全连接

  19. 其它通信方式 • 与外界的信息交换称为通讯。 • 基本的通讯方式有并行通讯和串行通讯两种。 • 一条信息的各位数据被同时传送的通讯方式称为并行通讯。 • 并行通讯的特点是：各数据位同时传送，传送速度快、效率高，但有多少数据位就 • 需多少根数据线，因此传送成本高，且只适用于近距离（相距数米）的通讯。

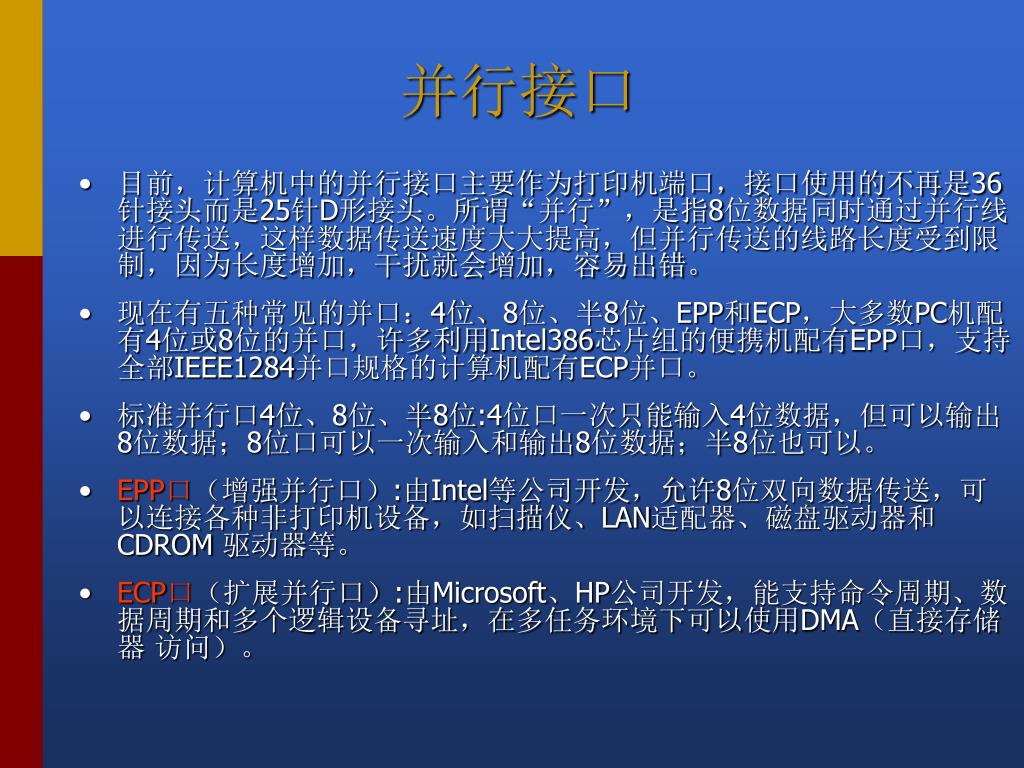

  20. 并行接口 • 目前，计算机中的并行接口主要作为打印机端口，接口使用的不再是36针接头而是25针D形接头。所谓“并行”，是指8位数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，容易出错。 • 现在有五种常见的并口：4位、8位、半8位、EPP和ECP，大多数PC机配有4位或8位的并口，许多利用Intel386芯片组的便携机配有EPP口，支持全部IEEE1284并口规格的计算机配有ECP并口。 • 标准并行口4位、8位、半8位:4位口一次只能输入4位数据，但可以输出8位数据；8位口可以一次输入和输出8位数据；半8位也可以。 • EPP口（增强并行口）:由Intel等公司开发，允许8位双向数据传送，可以连接各种非打印机设备，如扫描仪、LAN适配器、磁盘驱动器和CDROM 驱动器等。　　 • ECP口（扩展并行口）:由Microsoft、HP公司开发，能支持命令周期、数据周期和多个逻辑设备寻址，在多任务环境下可以使用DMA（直接存储器 访问）。

  21. 单工、半双工和全双工的定义 • 如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。 • 如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。 • 如果在任意时刻，线路上存在A到B和B到A的双向信号传输，则称为全双工。

  22. 数据传输方向 电话线就是二线全双工信道。 由于采用了回波抵消技术，双向的传输信号不致混淆不清。 双工信道有时也将收、发信道分开，采用分离的线路或频带传输相反方向的信号， 如回线传输。
