  1. 数码多联中央空调之选型设计

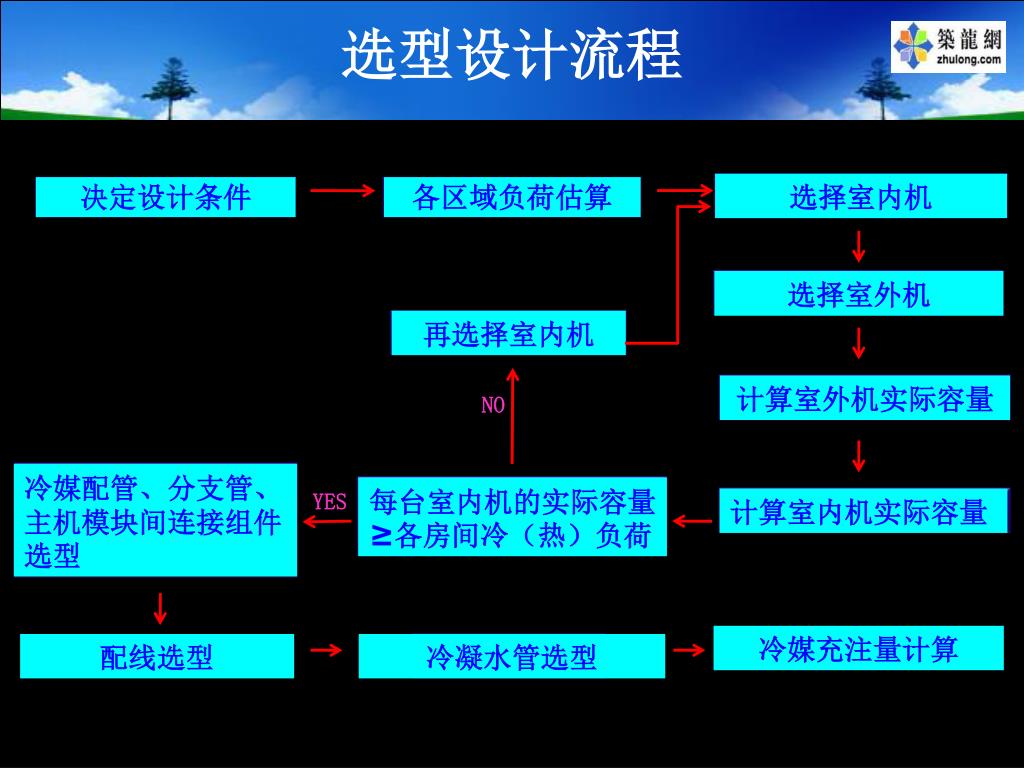

  2. 决定设计条件 各区域负荷估算 选择室内机 选择室外机 再选择室内机 计算室外机实际容量 冷媒配管、分支管、主机模块间连接组件选型 每台室内机的实际容量≥各房间冷（热）负荷 计算室内机实际容量 选型设计流程 NO YES 冷媒充注量计算 配线选型 冷凝水管选型

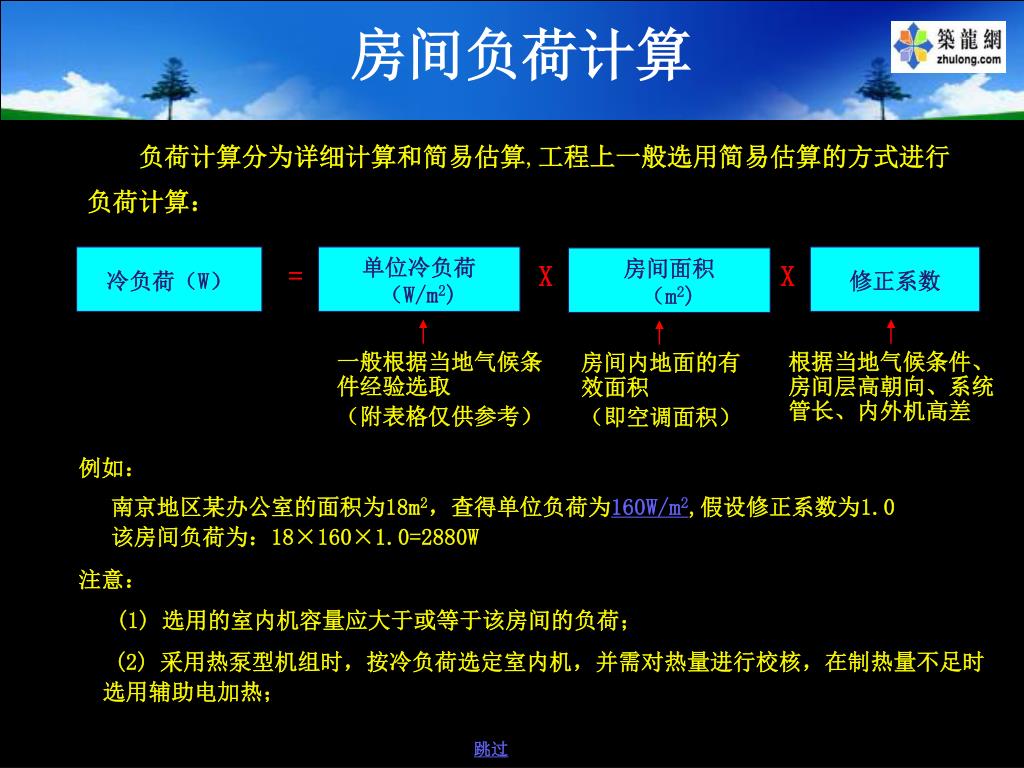

  3. 房间负荷计算 负荷计算分为详细计算和简易估算,工程上一般选用简易估算的方式进行 负荷计算： 冷负荷（W） 单位冷负荷 （W/m2) 修正系数 房间面积 （m2) = X X 一般根据当地气候条件经验选取 （附表格仅供参考） 根据当地气候条件、房间层高朝向、系统管长、内外机高差 房间内地面的有效面积 （即空调面积） 例如： 南京地区某办公室的面积为18m2，查得单位负荷为160W/m2,假设修正系数为1.0 该房间负荷为：18×160×1.0=2880W 注意： (1) 选用的室内机容量应大于或等于该房间的负荷； (2) 采用热泵型机组时，按冷负荷选定室内机，并需对热量进行校核，在制热量不足时选用辅助电加热； 跳过

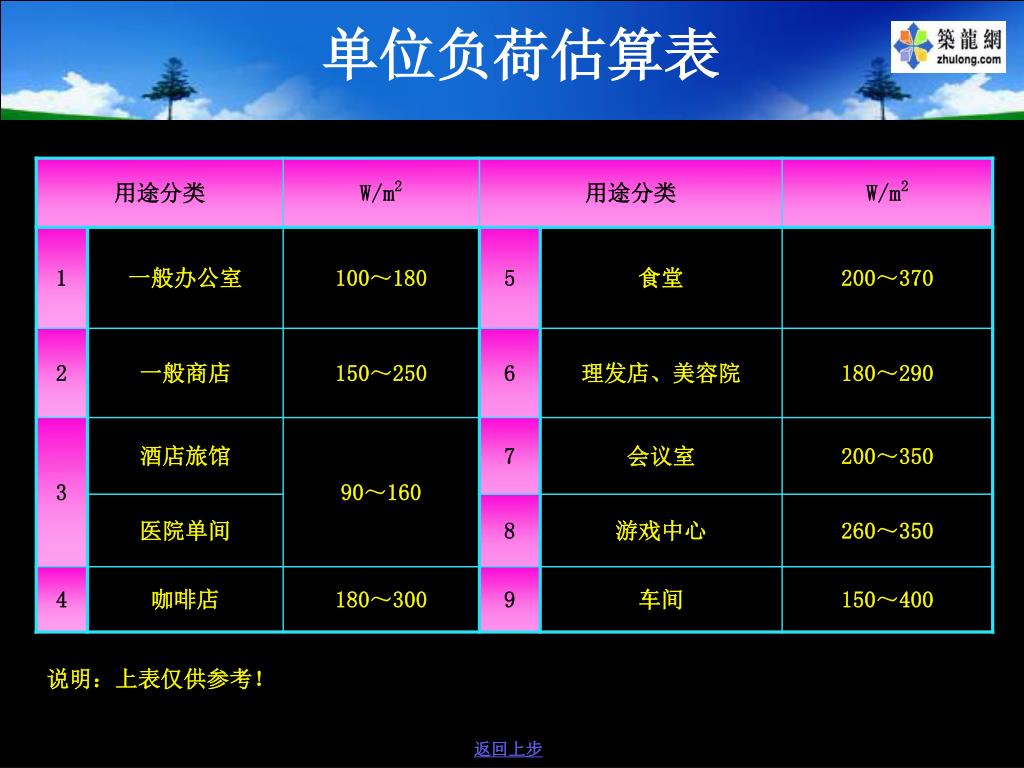

  4. 单位负荷估算表 说明：上表仅供参考！ 返回上步

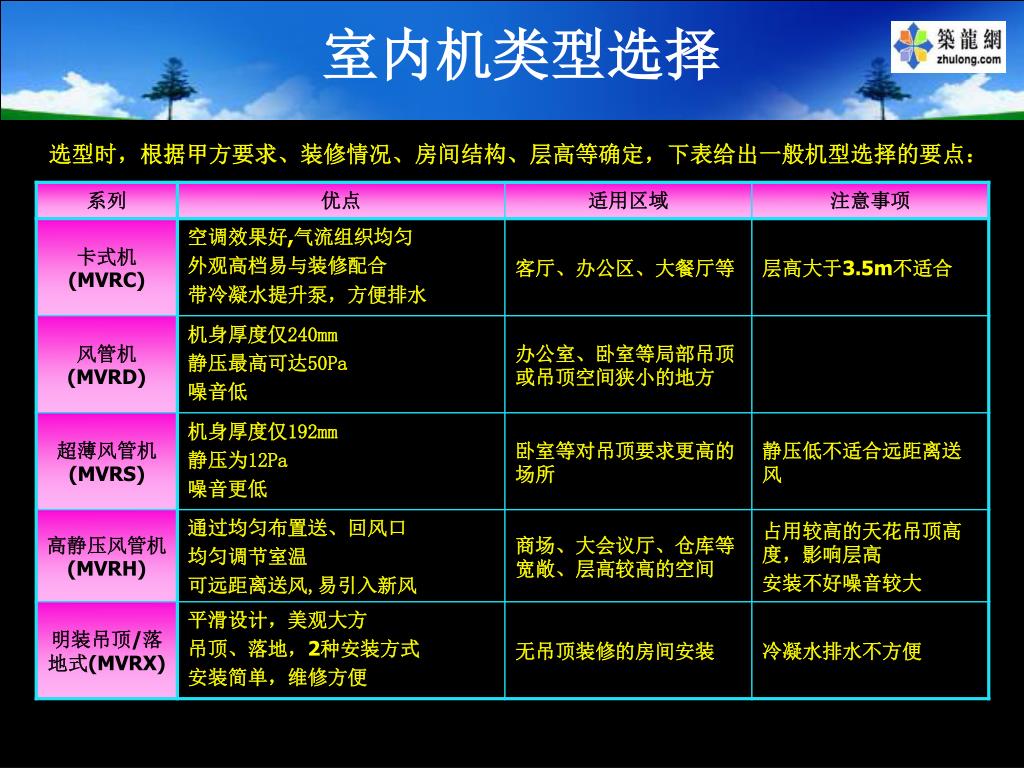

  5. 室内机类型选择 选型时，根据甲方要求、装修情况、房间结构、层高等确定，下表给出一般机型选择的要点：

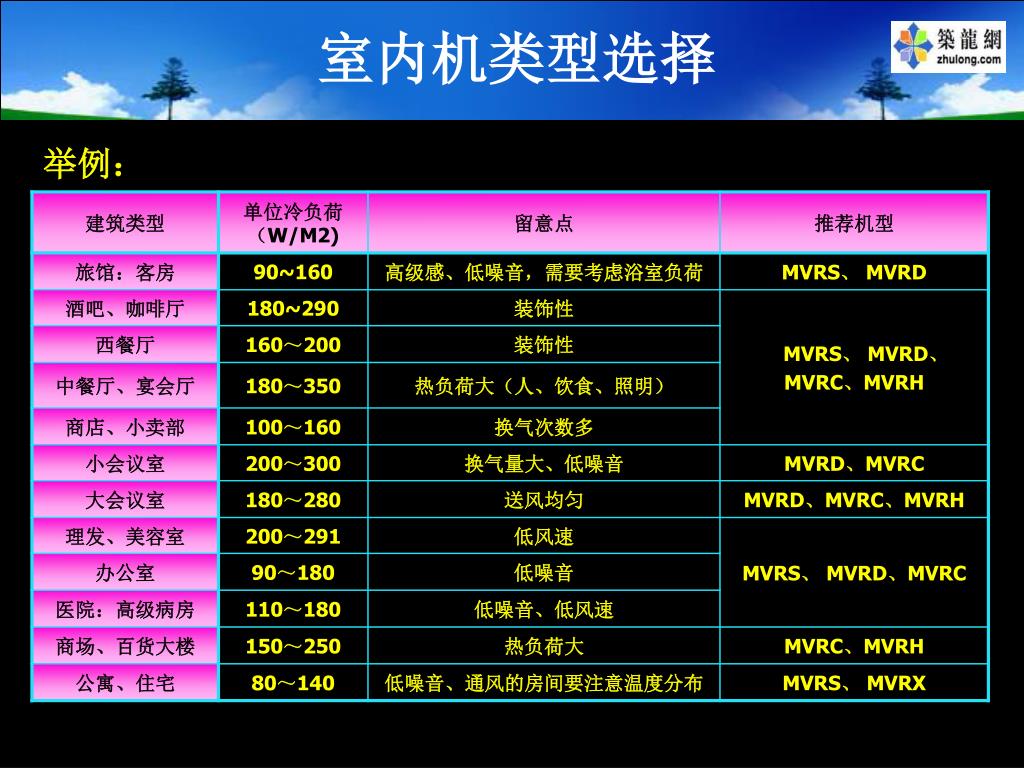

  6. 室内机类型选择 举例：

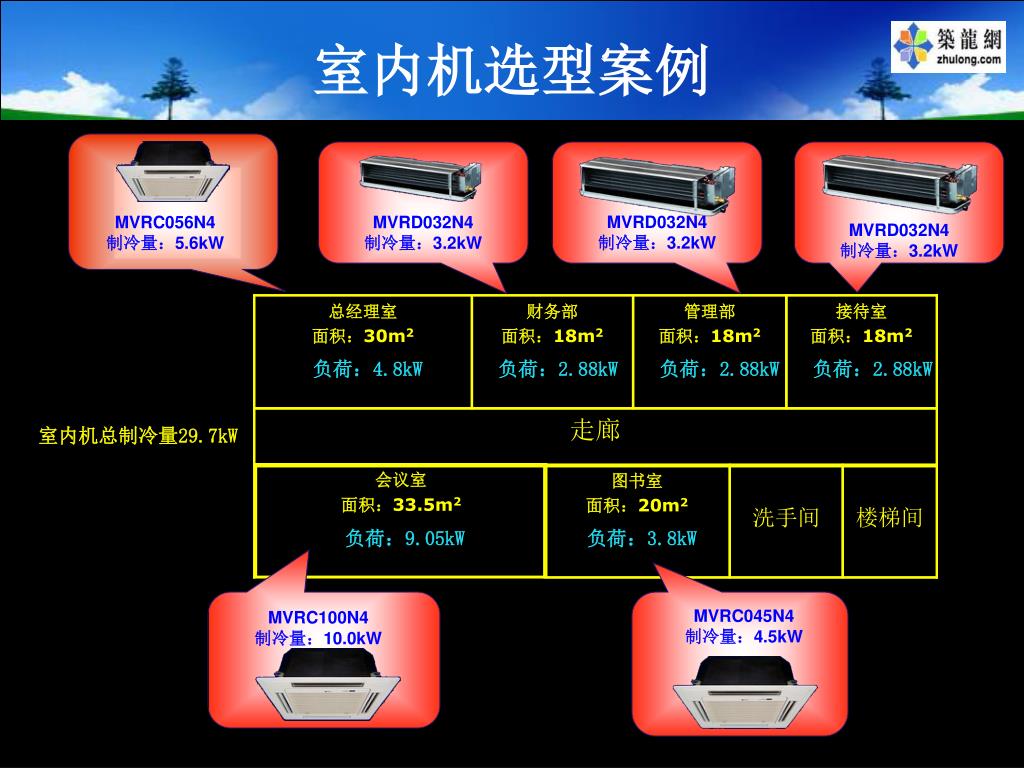

  7. 室内机选型案例 MVRD032N4 制冷量：3.2kW MVRC056N4 制冷量：5.6kW MVRD032N4 制冷量：3.2kW MVRD032N4 制冷量：3.2kW 总经理室 面积：30m2 财务部 面积：18m2 管理部 面积：18m2 接待室 面积：18m2 负荷：4.8kW 负荷：2.88kW 负荷：2.88kW 负荷：2.88kW 走廊 会议室 面积：33.5m2 图书室 面积：20m2 洗手间 楼梯间 负荷：9.05kW 负荷：3.8kW MVRC045N4 制冷量：4.5kW MVRC100N4 制冷量：10.0kW 室内机总制冷量29.7kW

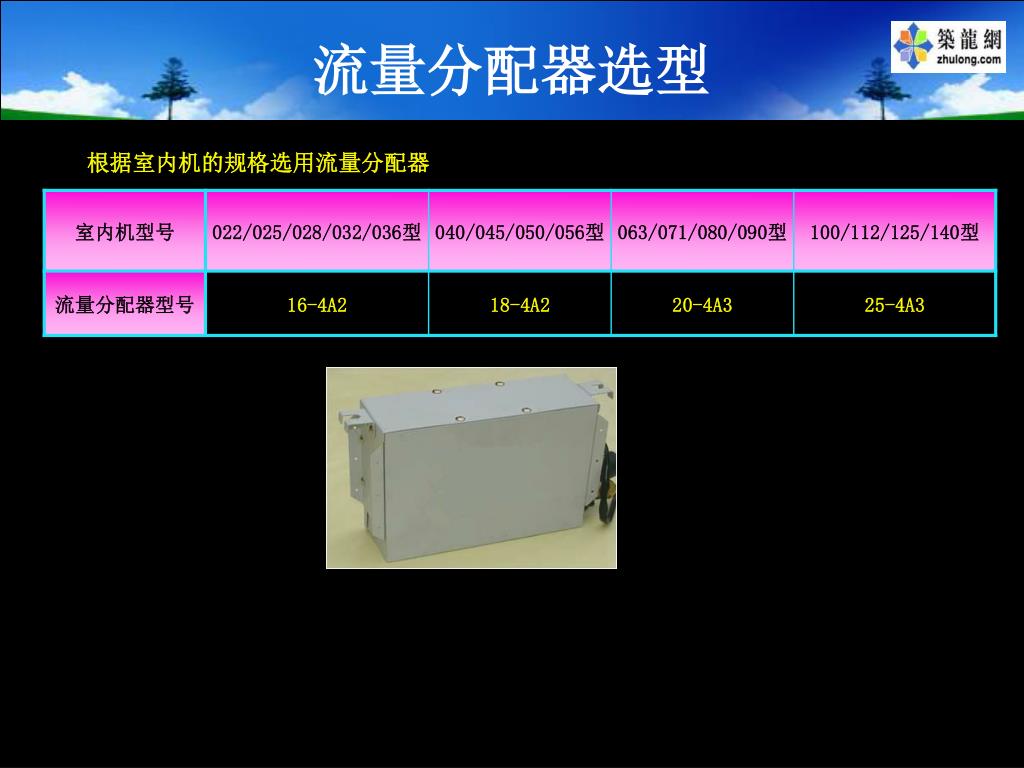

  8. 流量分配器选型 根据室内机的规格选用流量分配器

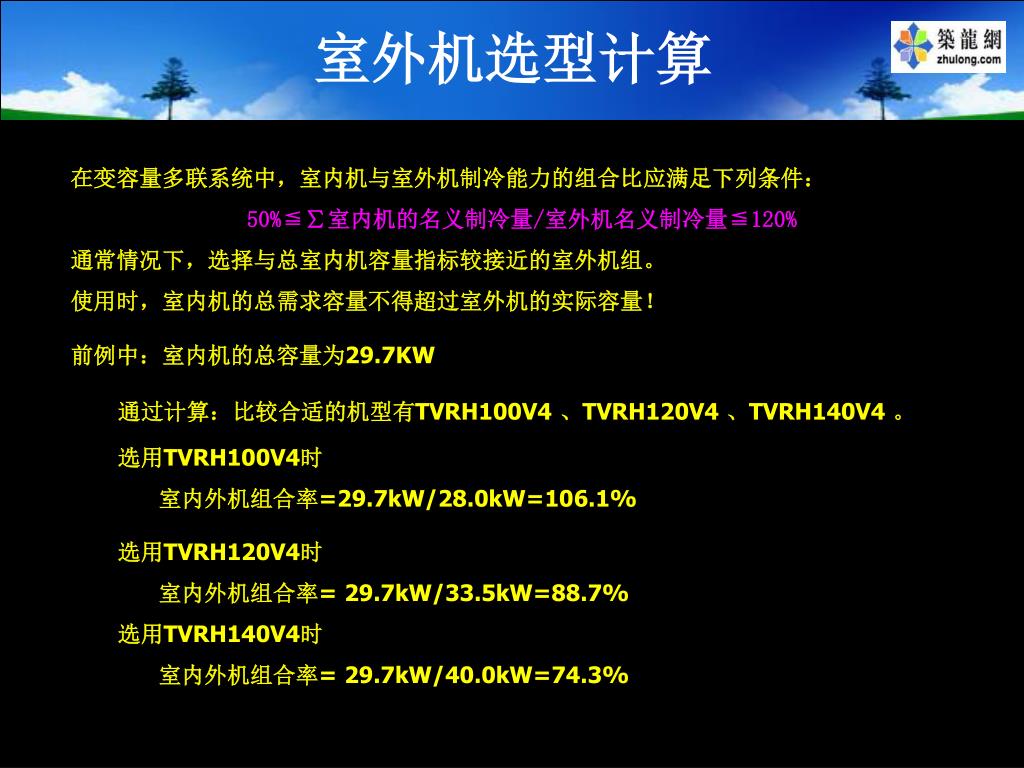

  9. 室外机选型计算 在变容量多联系统中，室内机与室外机制冷能力的组合比应满足下列条件： 50%≦∑室内机的名义制冷量/室外机名义制冷量≦120% 通常情况下，选择与总室内机容量指标较接近的室外机组。 使用时，室内机的总需求容量不得超过室外机的实际容量！ 前例中：室内机的总容量为29.7KW 通过计算：比较合适的机型有TVRH100V4 、TVRH120V4 、TVRH140V4 。 选用TVRH100V4时 室内外机组合率=29.7kW/28.0kW=106.1% 选用TVRH120V4时 室内外机组合率= 29.7kW/33.5kW=88.7% 选用TVRH140V4时 室内外机组合率= 29.7kW/40.0kW=74.3%

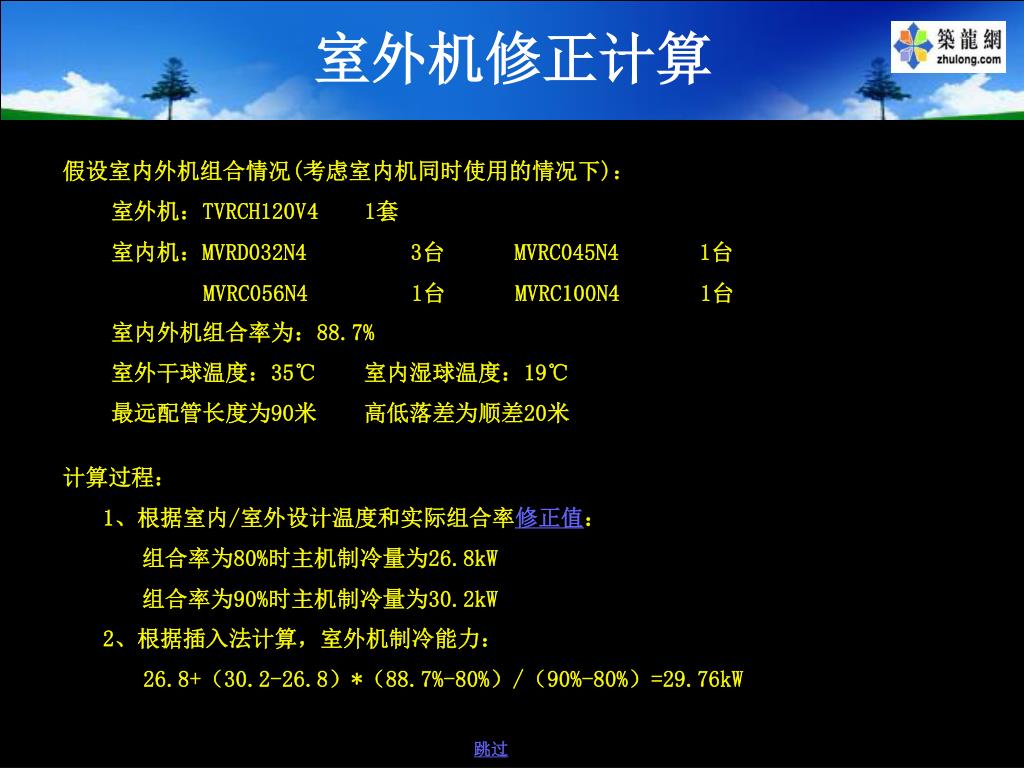

  10. 室外机修正计算 假设室内外机组合情况(考虑室内机同时使用的情况下)： 室外机：TVRCH120V4 1套 室内机：MVRD032N4 3台 MVRC045N4 1台 MVRC056N4 1台 MVRC100N4 1台 室内外机组合率为：88.7% 室外干球温度：35℃ 室内湿球温度：19℃ 最远配管长度为90米 高低落差为顺差20米 计算过程： 1、根据室内/室外设计温度和实际组合率修正值： 组合率为80%时主机制冷量为26.8kW 组合率为90%时主机制冷量为30.2kW 2、根据插入法计算，室外机制冷能力： 26.8+（30.2-26.8）*（88.7%-80%）/（90%-80%）=29.76kW 跳过

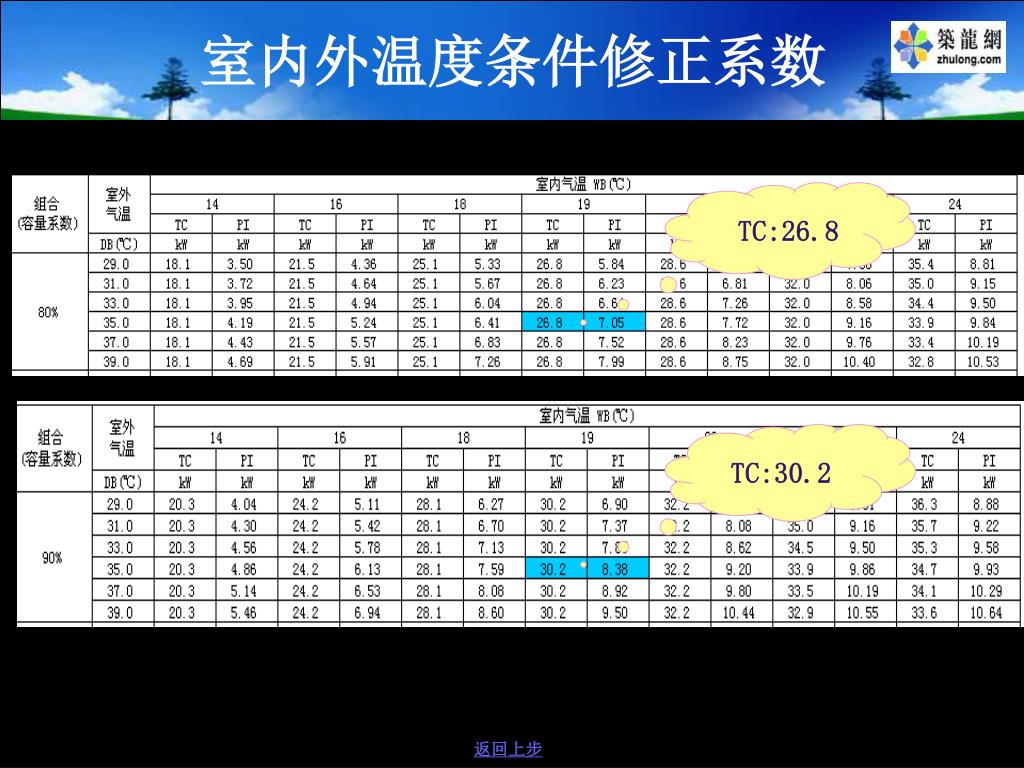

  11. 室内外温度条件修正系数 TC:26.8 TC:30.2 返回上步

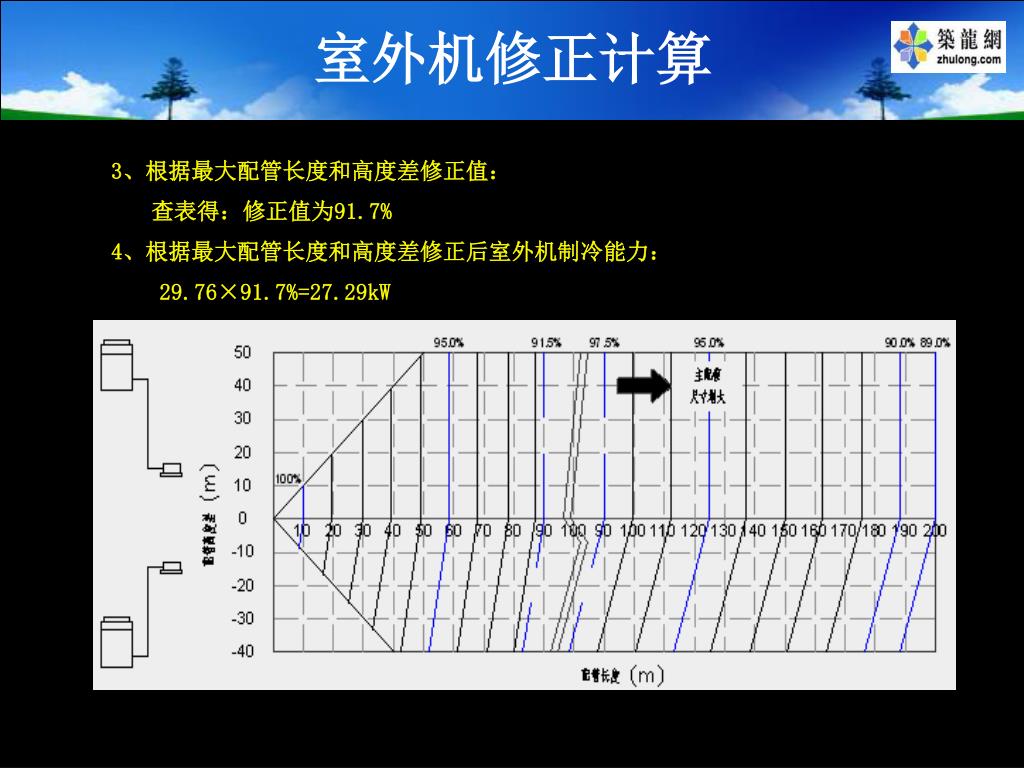

  12. 室外机修正计算 3、根据最大配管长度和高度差修正值： 查表得：修正值为91.7% 4、根据最大配管长度和高度差修正后室外机制冷能力： 29.76×91.7%=27.29kW

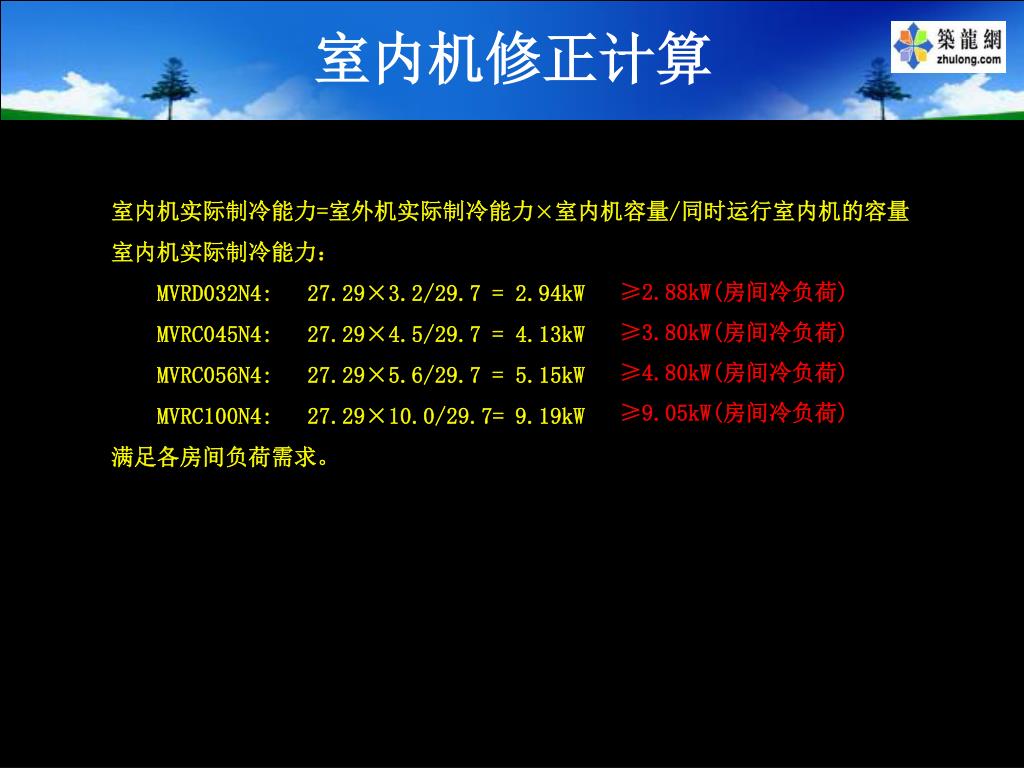

  13. 室内机修正计算 室内机实际制冷能力=室外机实际制冷能力×室内机容量/同时运行室内机的容量 室内机实际制冷能力： MVRD032N4: 27.29×3.2/29.7 = 2.94kW MVRC045N4: 27.29×4.5/29.7 = 4.13kW MVRC056N4: 27.29×5.6/29.7 = 5.15kW MVRC100N4: 27.29×10.0/29.7= 9.19kW 满足各房间负荷需求。 ≥2.88kW(房间冷负荷) ≥3.80kW(房间冷负荷) ≥4.80kW(房间冷负荷) ≥9.05kW(房间冷负荷)

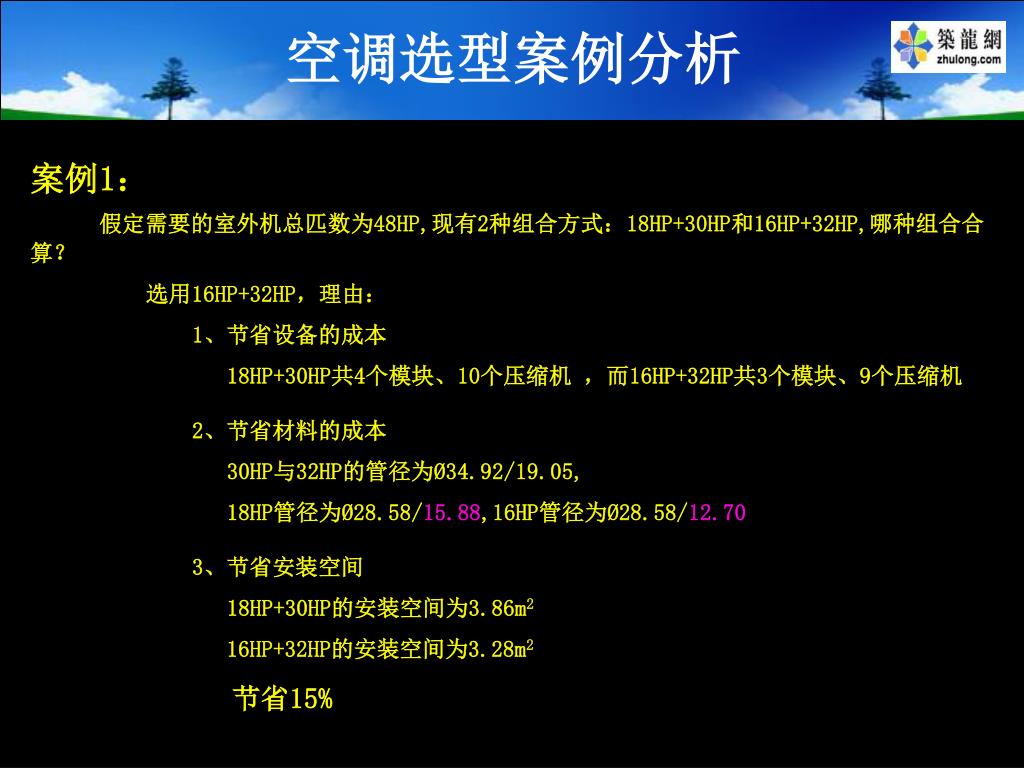

  14. 空调选型案例分析 案例1： 假定需要的室外机总匹数为48HP,现有2种组合方式：18HP+30HP和16HP+32HP,哪种组合合算？ 选用16HP+32HP，理由： 1、节省设备的成本 18HP+30HP共4个模块、10个压缩机 ，而16HP+32HP共3个模块、9个压缩机 2、节省材料的成本 30HP与32HP的管径为Ø34.92/19.05, 18HP管径为Ø28.58/15.88,16HP管径为Ø28.58/12.70 3、节省安装空间 18HP+30HP的安装空间为3.86m2 16HP+32HP的安装空间为3.28m2 节省15%

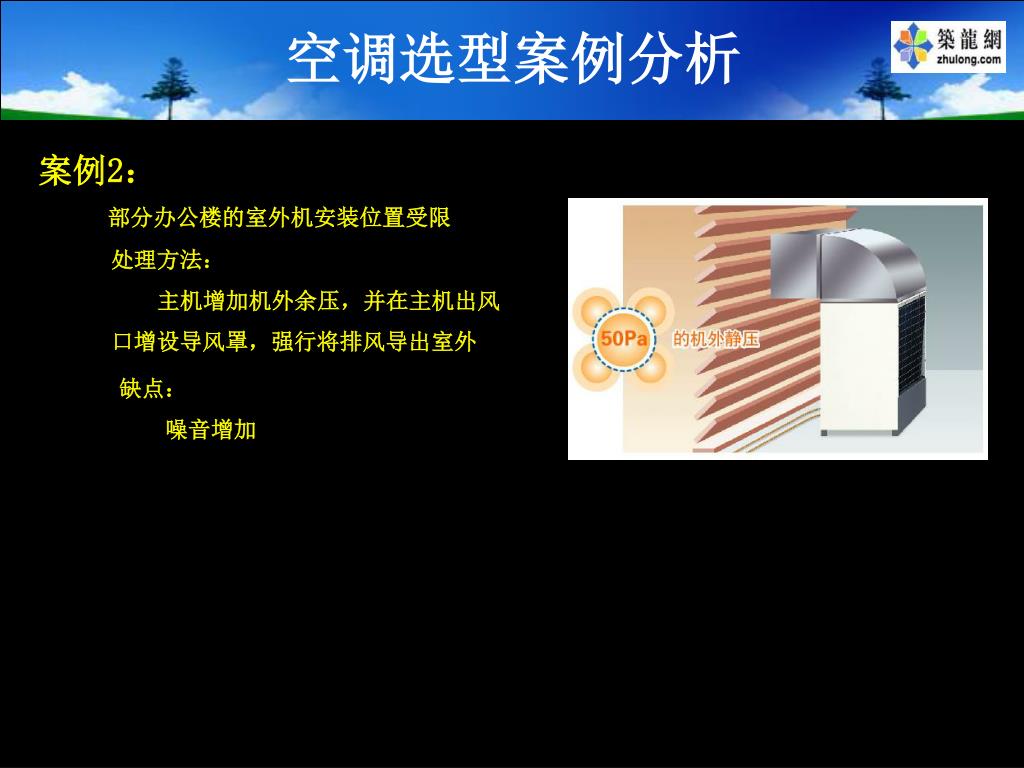

  15. 空调选型案例分析 案例2： 部分办公楼的室外机安装位置受限 处理方法： 主机增加机外余压，并在主机出风 口增设导风罩，强行将排风导出室外 缺点： 噪音增加

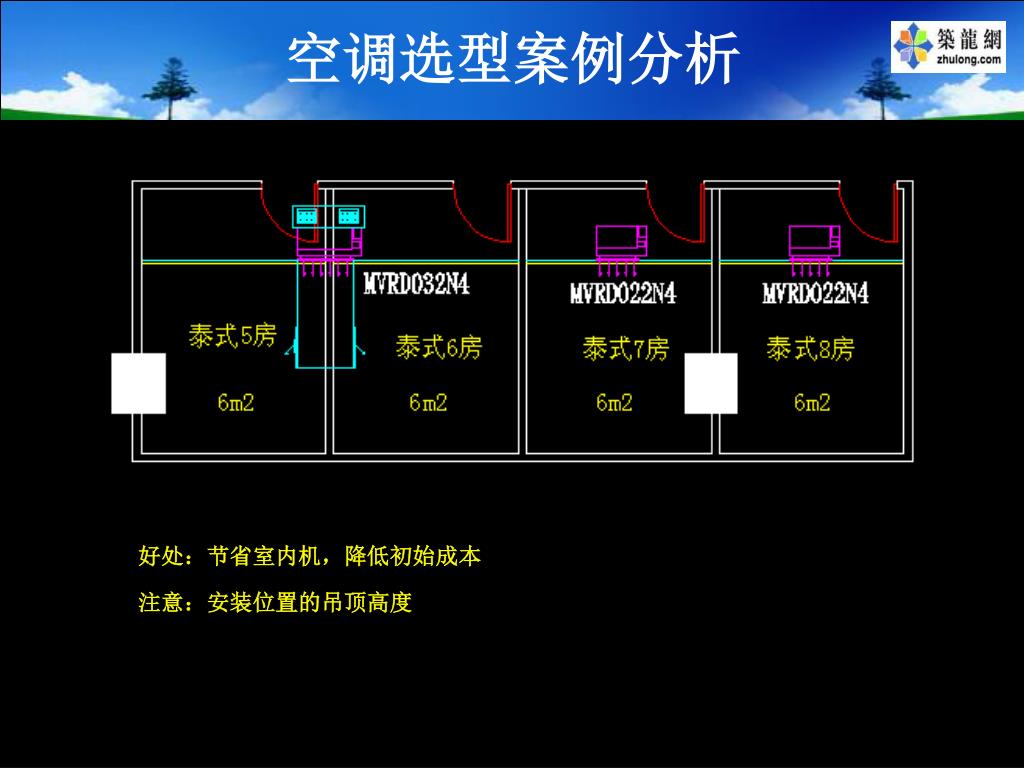

  16. 空调选型案例分析 好处：节省室内机，降低初始成本 注意：安装位置的吊顶高度

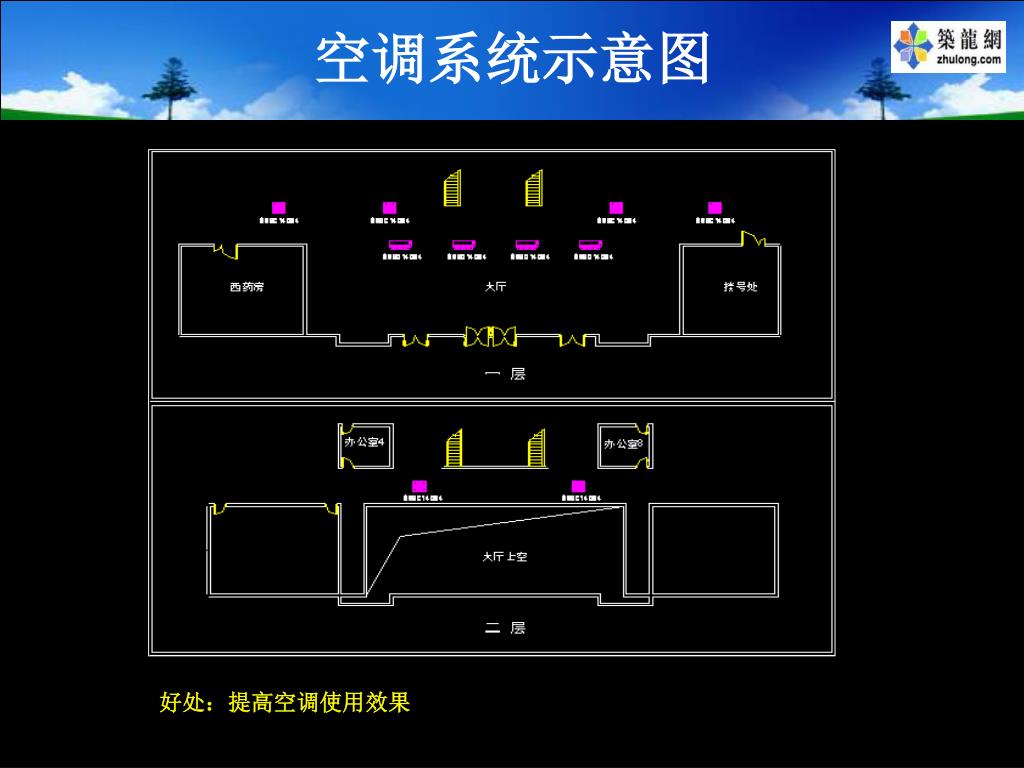

  17. 空调系统示意图 好处：提高空调使用效果

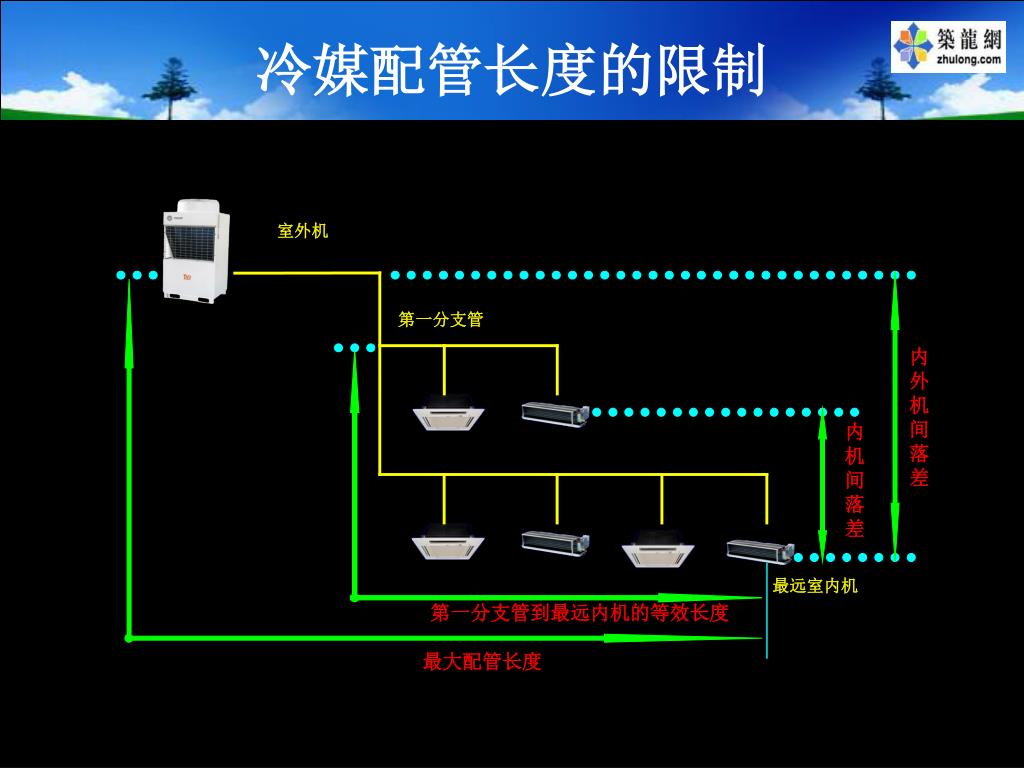

  18. 冷媒配管长度的限制 室外机 第一分支管 内 外 机 间 内 落 机 差 间 落 差 最远室内机 第一分支管到最远内机的等效长度 最大配管长度

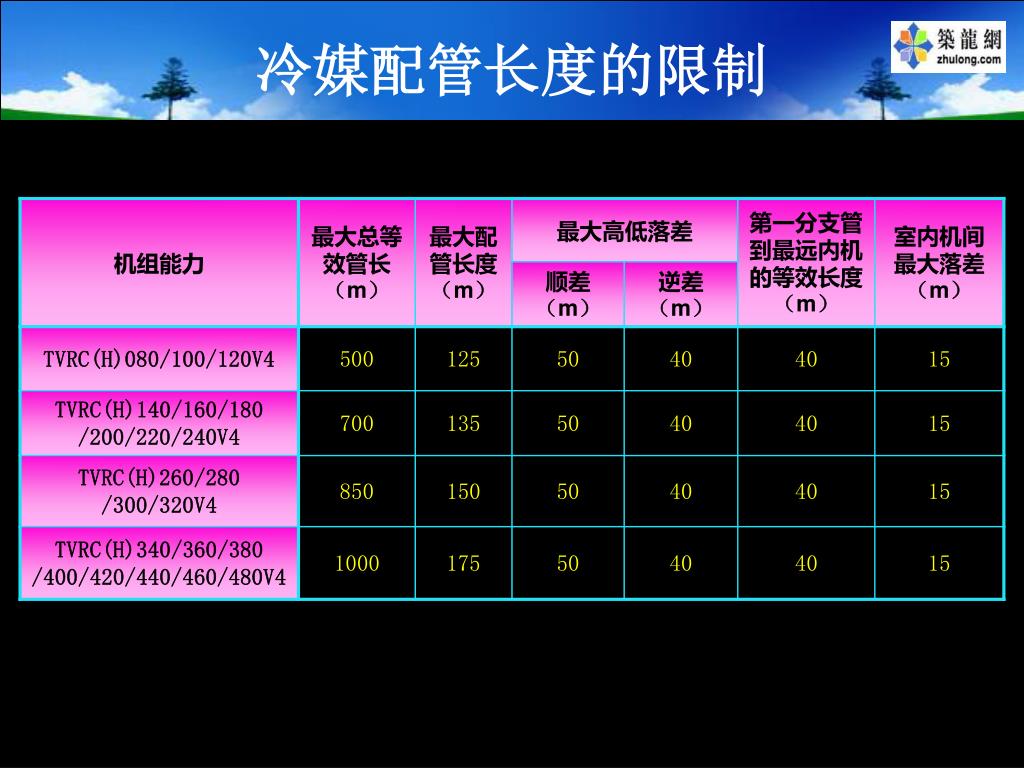

  19. 冷媒配管长度的限制

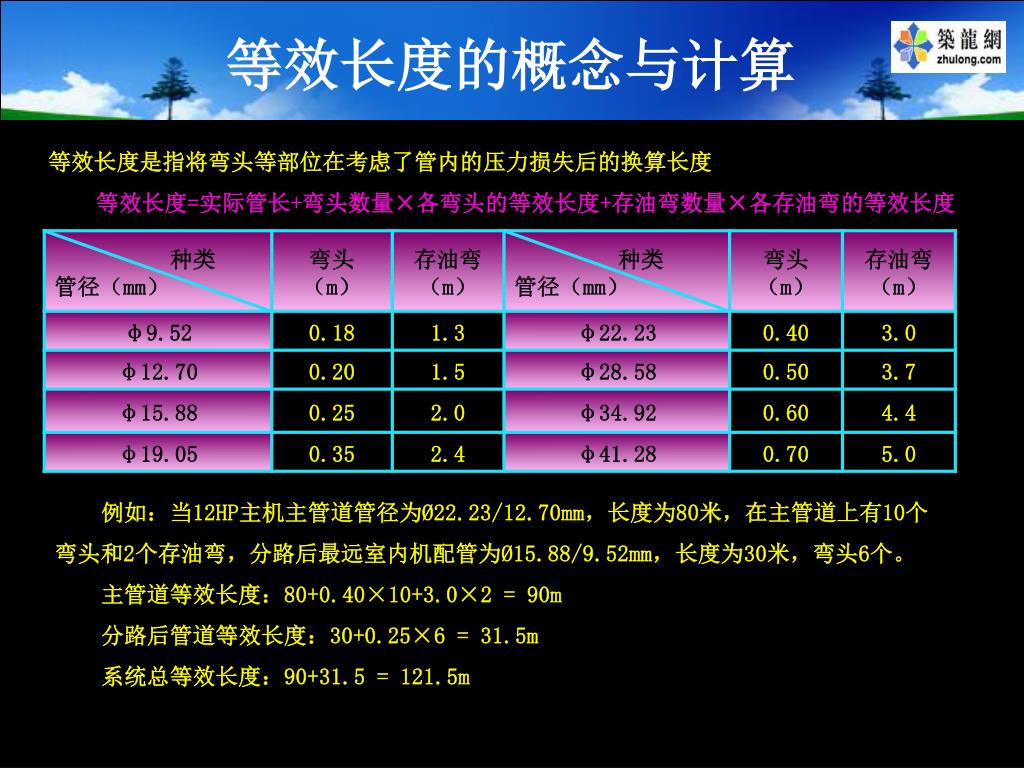

  20. 等效长度的概念与计算 等效长度是指将弯头等部位在考虑了管内的压力损失后的换算长度 等效长度=实际管长+弯头数量×各弯头的等效长度+存油弯数量×各存油弯的等效长度 例如：当12HP主机主管道管径为Ø22.23/12.70mm，长度为80米，在主管道上有10个 弯头和2个存油弯，分路后最远室内机配管为Ø15.88/9.52mm，长度为30米，弯头6个。 主管道等效长度：80+0.40×10+3.0×2 = 90m 分路后管道等效长度：30+0.25×6 = 31.5m 系统总等效长度：90+31.5 = 121.5m

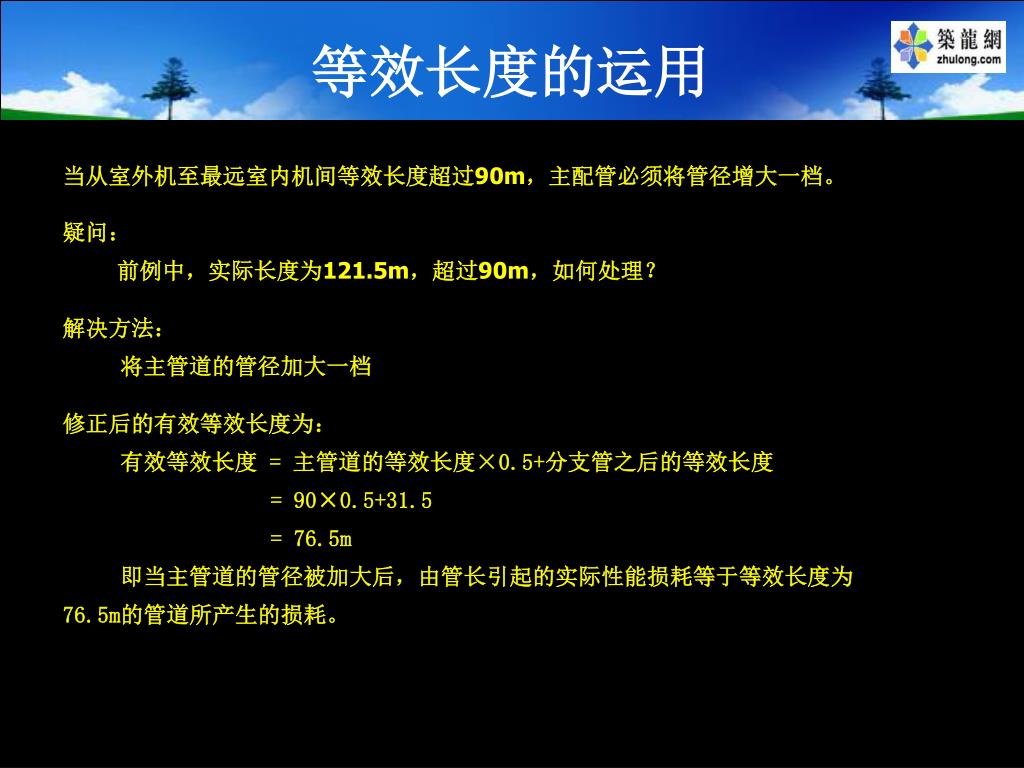

  21. 等效长度的运用 当从室外机至最远室内机间等效长度超过90m，主配管必须将管径增大一档。 疑问： 前例中，实际长度为121.5m，超过90m，如何处理？ 解决方法： 将主管道的管径加大一档 修正后的有效等效长度为： 有效等效长度 = 主管道的等效长度×0.5+分支管之后的等效长度 = 90×0.5+31.5 = 76.5m 即当主管道的管径被加大后，由管长引起的实际性能损耗等于等效长度为 76.5m的管道所产生的损耗。

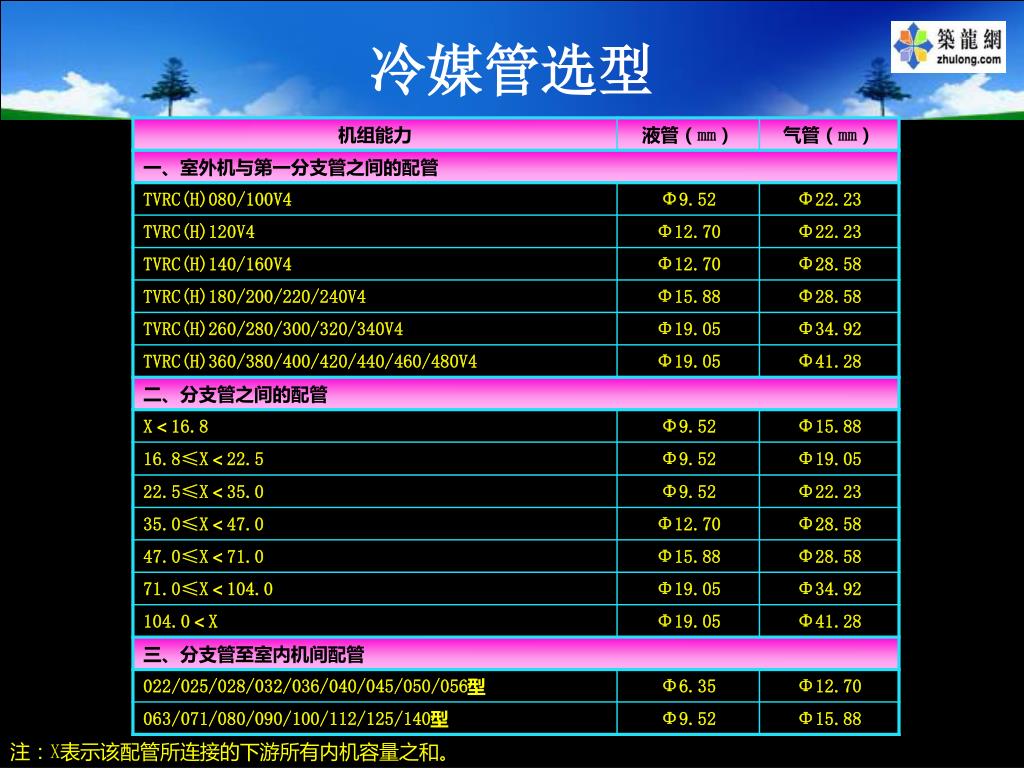

  22. 冷媒管选型

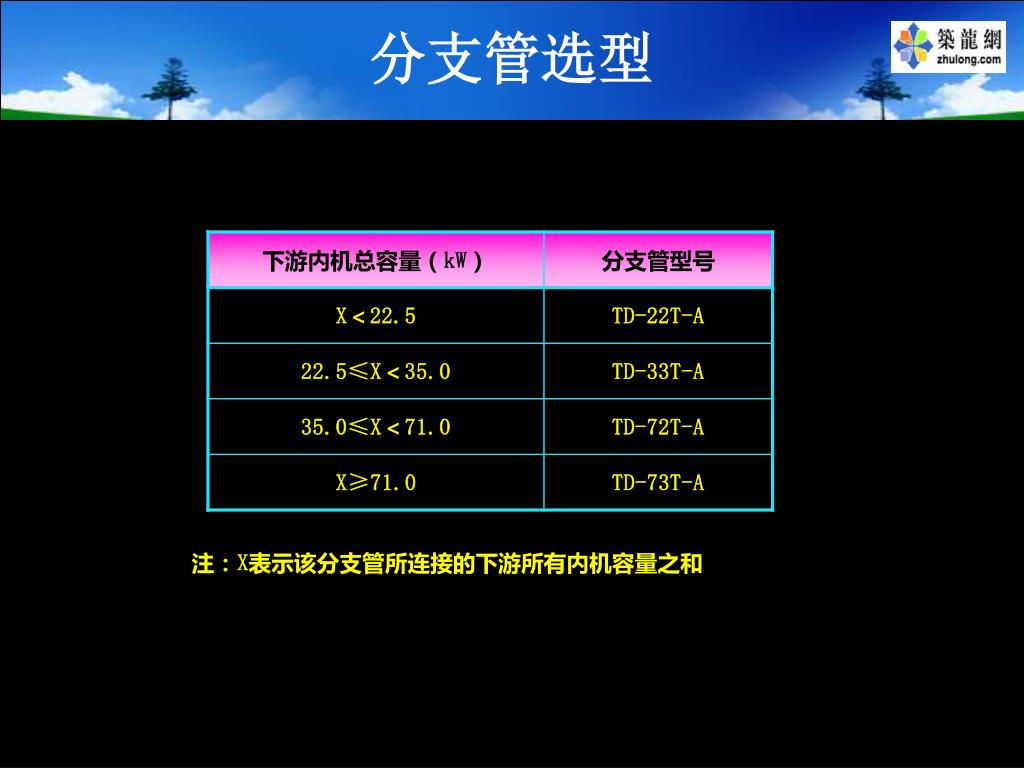

  23. 分支管选型 注：X表示该分支管所连接的下游所有内机容量之和

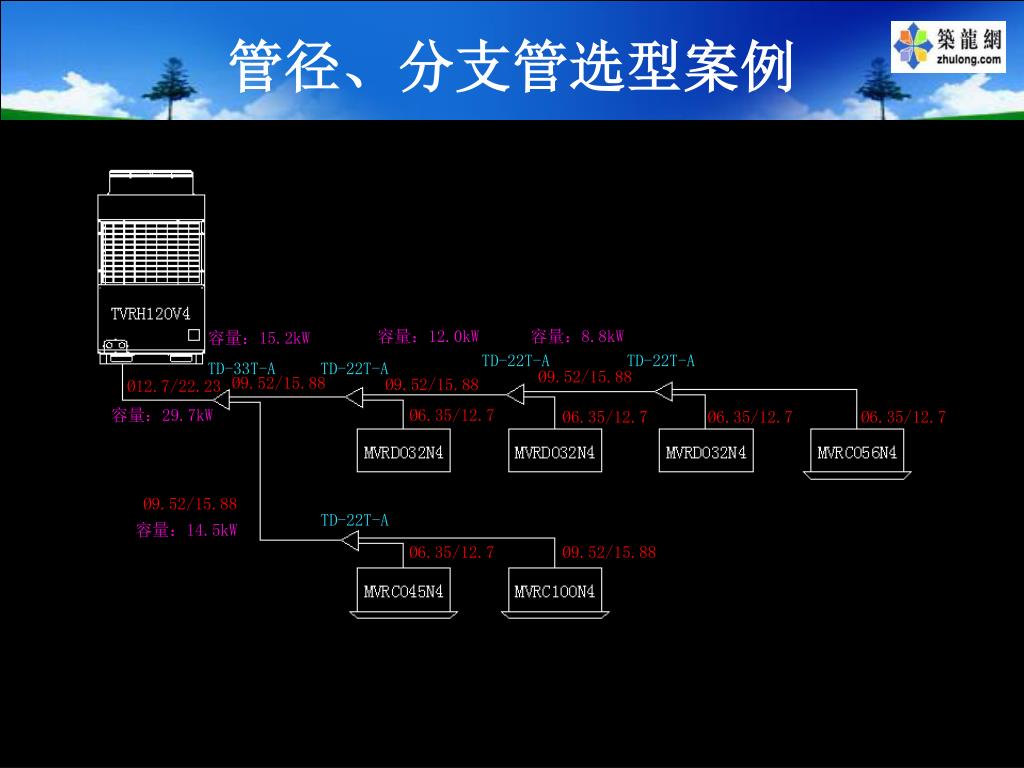

  24. 管径、分支管选型案例 容量：12.0kW 容量：8.8kW 容量：15.2kW TD-22T-A TD-22T-A TD-33T-A TD-22T-A Ø9.52/15.88 Ø9.52/15.88 Ø9.52/15.88 Ø12.7/22.23 容量：29.7kW Ø6.35/12.7 Ø6.35/12.7 Ø6.35/12.7 Ø6.35/12.7 Ø9.52/15.88 TD-22T-A 容量：14.5kW Ø6.35/12.7 Ø9.52/15.88

  25. 主机模块间连接组件 主机模块间连接组件 TD-22MC135-A 主机模块间连接组件 TD-22MC90-A

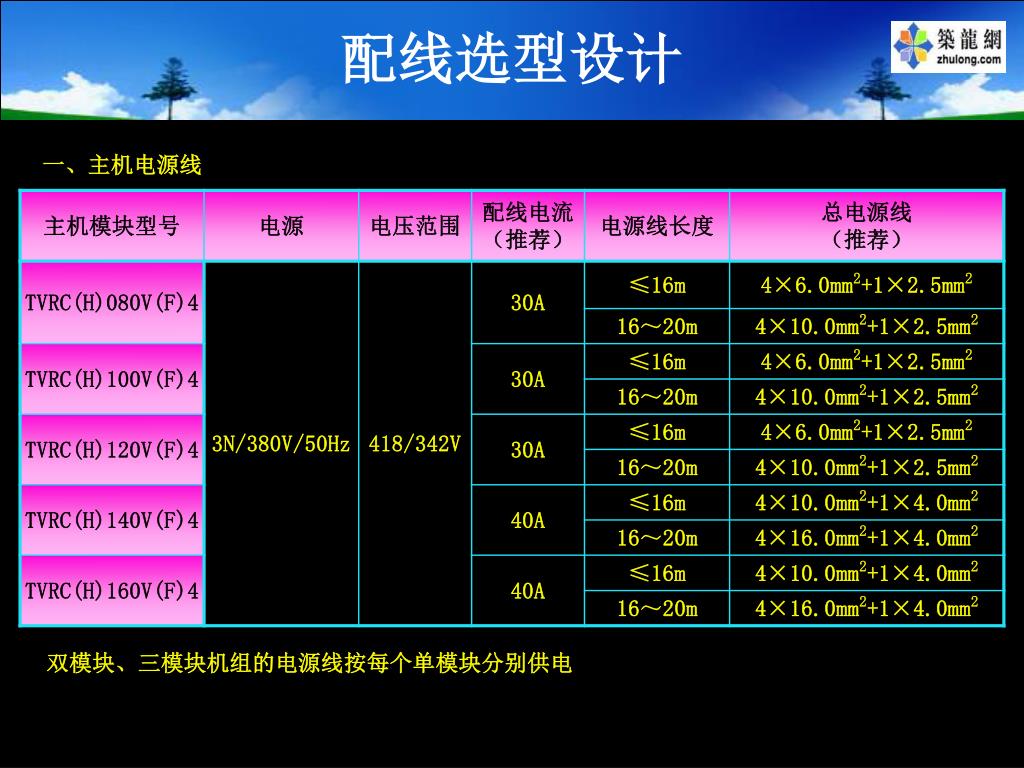

  26. 配线选型设计 一、主机电源线 双模块、三模块机组的电源线按每个单模块分别供电

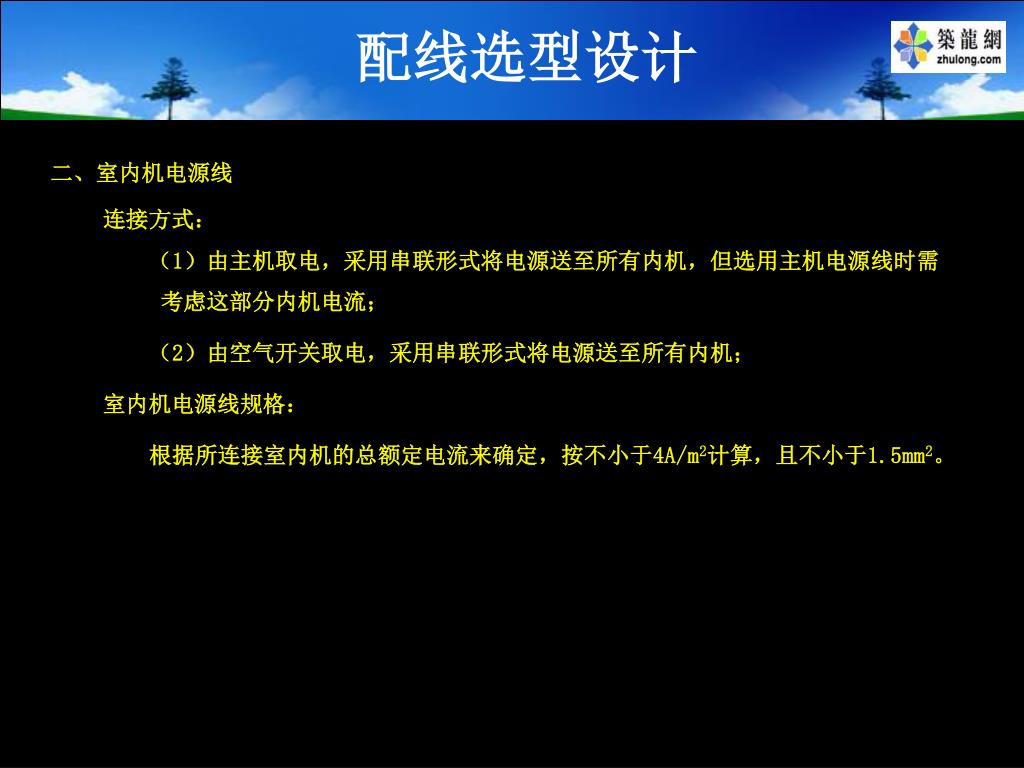

  27. 配线选型设计 二、室内机电源线 连接方式： （1）由主机取电，采用串联形式将电源送至所有内机，但选用主机电源线时需 考虑这部分内机电流； （2）由空气开关取电，采用串联形式将电源送至所有内机； 室内机电源线规格： 根据所连接室内机的总额定电流来确定，按不小于4A/m2计算，且不小于1.5mm2。

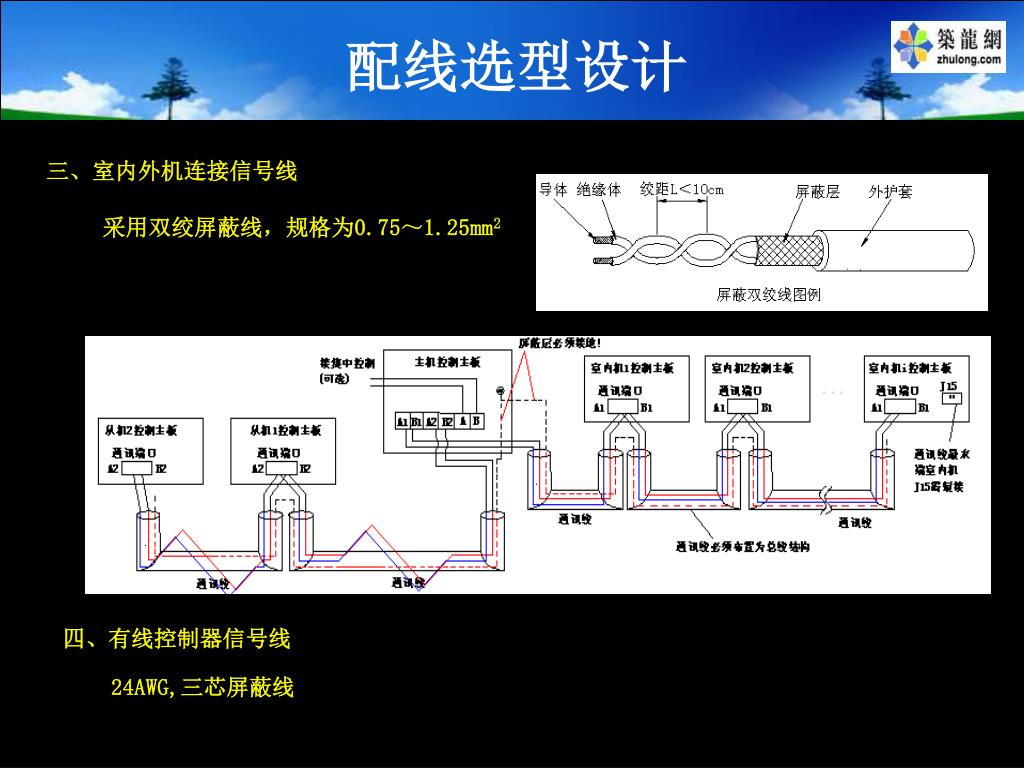

  28. 配线选型设计 三、室内外机连接信号线 采用双绞屏蔽线，规格为0.75～1.25mm2 四、有线控制器信号线 24AWG,三芯屏蔽线

  29. 冷凝水管的计算 通常，可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径： 注意： 1、沿水流方向，冷凝水排水管不小于1/100的坡度，且不允许有积水部位 2、冷凝水管表面必须做保温处理，保温层厚度按国家相关规范执行

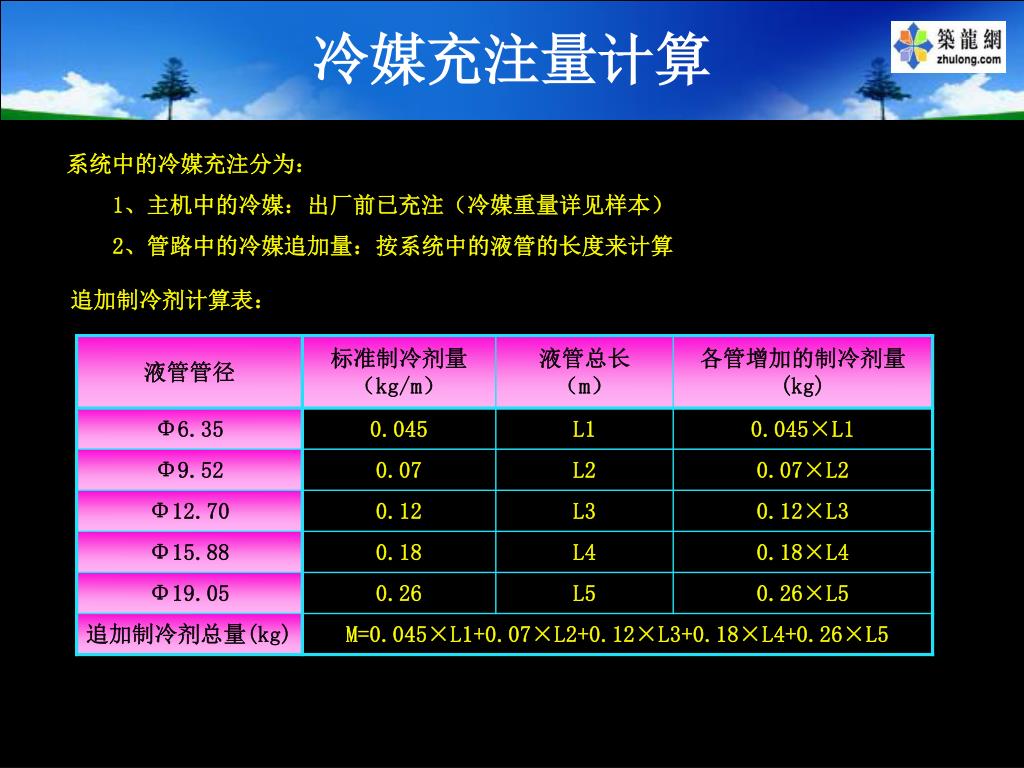

  30. 冷媒充注量计算 系统中的冷媒充注分为： 1、主机中的冷媒：出厂前已充注（冷媒重量详见样本） 2、管路中的冷媒追加量：按系统中的液管的长度来计算 追加制冷剂计算表：

  31. Thank You !
