Что такое СИСТЕМА ?

1. Что такое СИСТЕМА? N L1 L2 R • Сеть Televis совместимых приборов, соединенных в сеть RS-485либо напрямую, либо через специальный модуль (для приборов с TTL-выходом); • Локальная станция на базе персонального компьютера с программой Televis 150/200; • Локальная станция на базе электронного блока управления Televis Compact; • Удаленная станция управления на базе персонального компьютера с программой Televis 200 (для L1) или Televis Interactive (для L2).

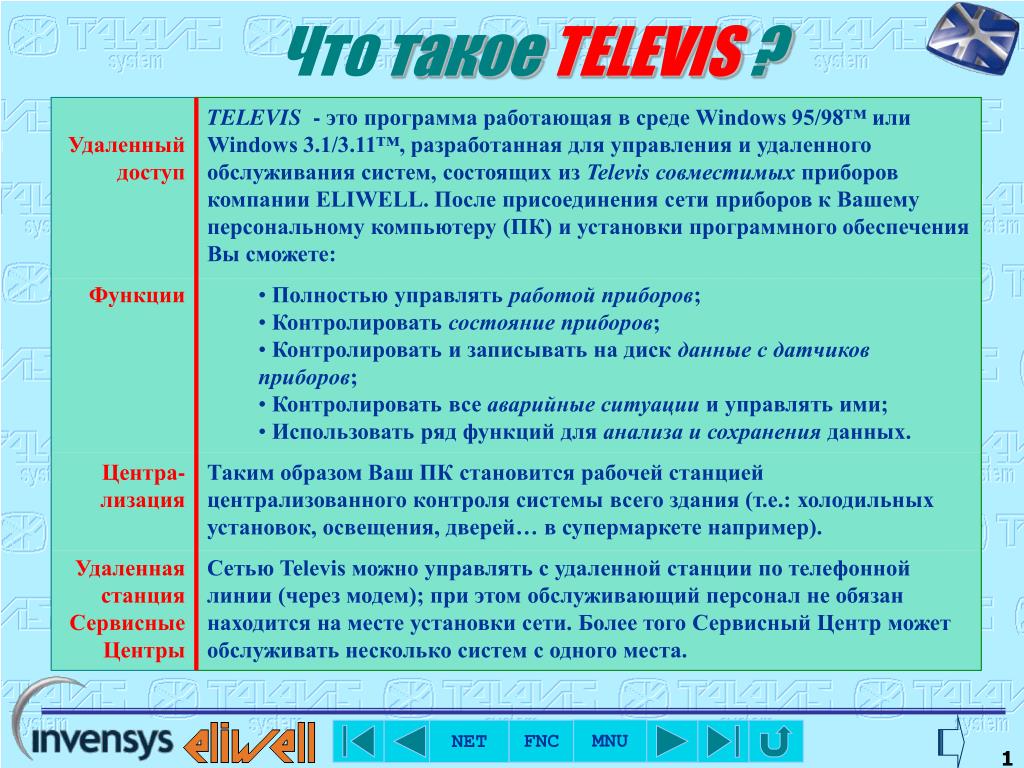

2. Что такое TELEVIS ? Удаленный доступ Функции Центра-лизация Удаленная станция Сервисные Центры TELEVIS - это программа работающая в среде Windows 95/98™ или Windows 3.1/3.11™, разработанная для управления и удаленного обслуживания систем, состоящих из Televis совместимых приборов компании ELIWELL. После присоединения сети приборов к Вашему персональному компьютеру (ПК) и установки программного обеспечения Вы сможете: • Полностью управлять работой приборов; • Контролировать состояние приборов; • Контролировать и записывать на диск данные с датчиков приборов; • Контролировать все аварийные ситуации и управлять ими; • Использовать ряд функций для анализа и сохранения данных. Таким образом Ваш ПК становится рабочей станцией централизованного контроля системы всего здания (т.е.: холодильных установок, освещения, дверей… в супермаркете например). Сетью Televis можно управлять с удаленной станции по телефонной линии (через модем); при этом обслуживающий персонал не обязан находится на месте установки сети. Более того Сервисный Центр может обслуживать несколько систем с одного места.

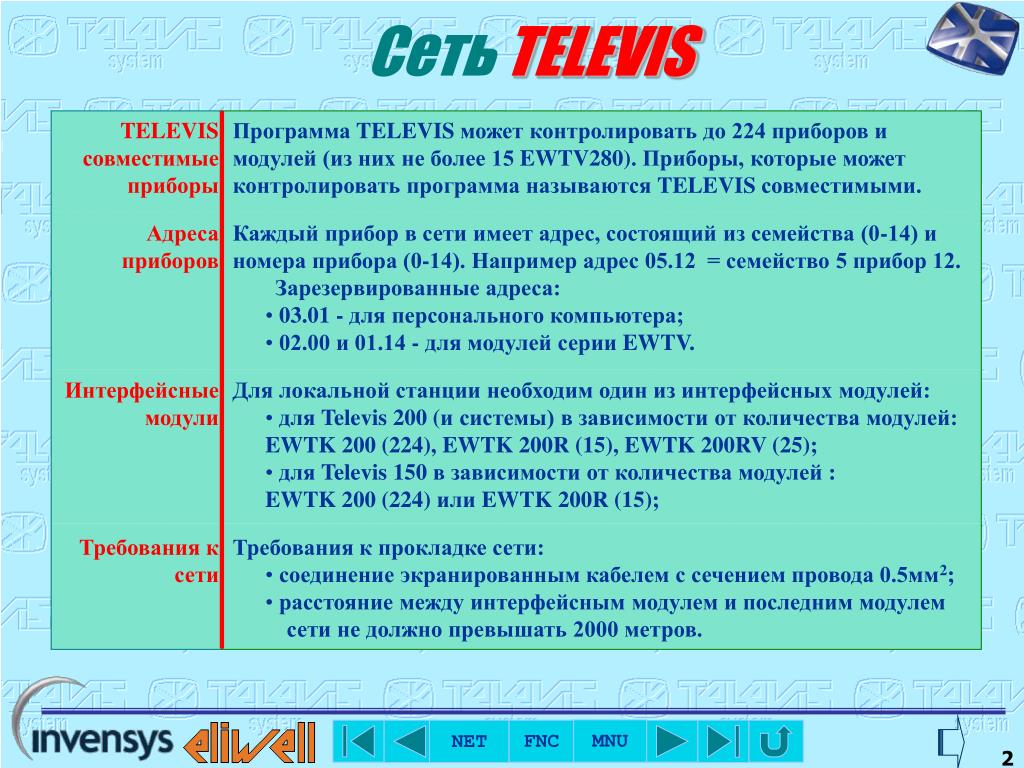

3. СетьTELEVIS TELEVIS совместимые приборы Адреса приборов Интерфейсные модули Требования к сети Программа TELEVIS может контролировать до 224 приборов и модулей (из них не более 15 EWTV280). Приборы, которые может контролировать программа называются TELEVIS совместимыми. Каждый прибор в сети имеет адрес, состоящий из семейства (0-14) и номера прибора (0-14). Например адрес 05.12 = семейство 5 прибор 12. Зарезервированные адреса: • 03.01 - для персонального компьютера; • 02.00 и 01.14 - для модулей серии EWTV. Для локальной станции необходим один из интерфейсных модулей: • для Televis 200 (и системы) в зависимости от количества модулей: EWTK 200 (224),EWTK 200R (15), EWTK 200RV (25); • для Televis 150 в зависимости от количества модулей: EWTK 200 (224) или EWTK 200R (15); Требования к прокладке сети: • соединение экранированным кабелем с сечением провода 0.5мм2; • расстояние между интерфейсным модулем и последним модулем сети не должно превышать 2000 метров.

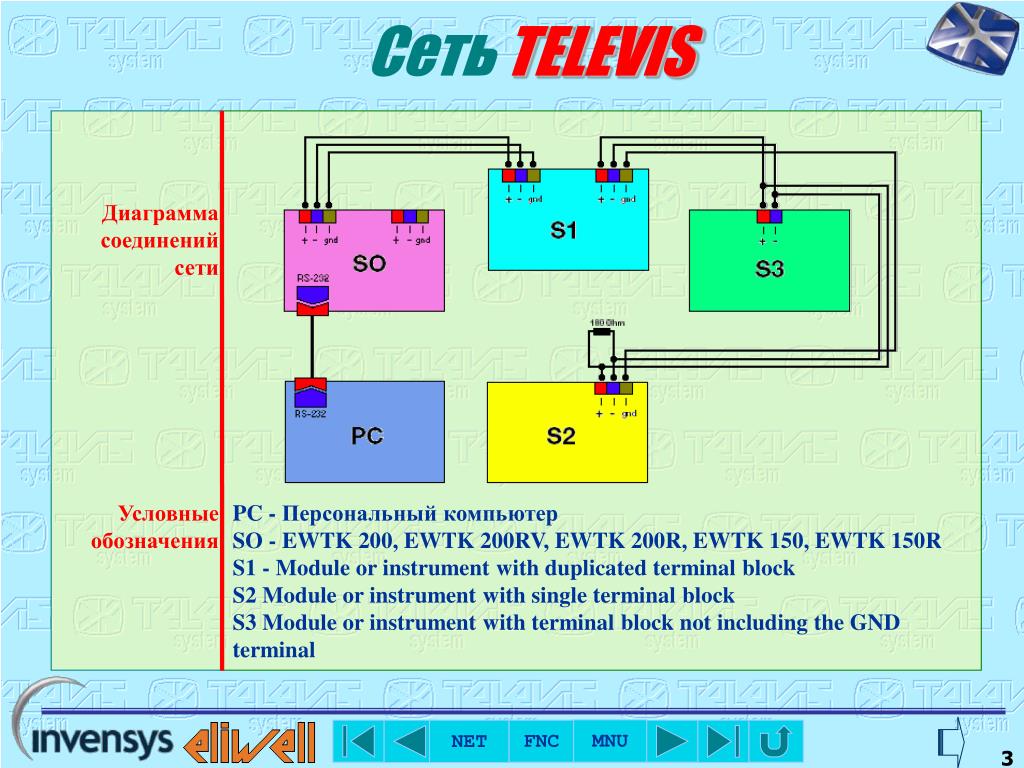

4. СетьTELEVIS Диаграмма соединений сети Условные обозначения PC - Персональный компьютер SO - EWTK 200, EWTK 200RV, EWTK 200R, EWTK 150, EWTK 150R S1 - Module or instrument with duplicated terminal block S2 Module or instrument with single terminal block S3 Module or instrument with terminal block not including the GND terminal

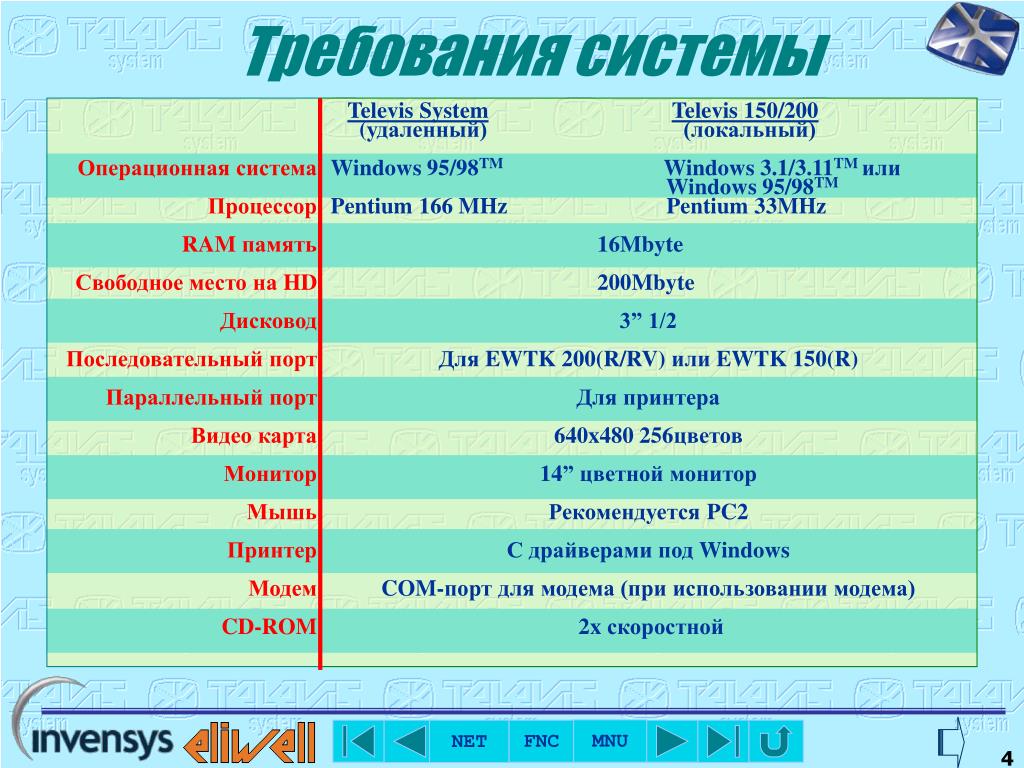

5. Требования системы Операционная система Процессор RAM память Свободное место на HD Дисковод Последовательный порт Параллельный порт Видео карта Монитор Мышь Принтер Модем CD-ROM Televis SystemTelevis 150/200 (удаленный) (локальный) Windows 95/98TM Windows 3.1/3.11TM или Windows 95/98TM Pentium 166 MHz Pentium 33MHz 16Mbyte 200Mbyte 3” 1/2 Для EWTK 200(R/RV) или EWTK 150(R) Для принтера 640x480 256цветов 14” цветной монитор Рекомендуется PC2 С драйверами под Windows COM-порт для модема (при использовании модема) 2x скоростной

6. ФункцииTELEVIS Управление приборами Мониторинг приборов Обслуживание аварий Сохранение данных Средства анализа данных Сервисные функции Удаленный доступ Факс RVD (удаленный виртуальный прибор) – управление прибором с представлением его физического образа на экране; Global command – подача команд сразу на несколько приборов. Data Reading – просмотр текущих данных от датчиков приборов; Device Status – контроль состояния прибора в данных момент; Layout – графическое представление размещения приборов. Alarm status – просмотр условий выдачи аварийных сообщений; Tables – печать файла аварийных сообщений в табличном виде; Alarm Management – реакция на выданные аварийные сообщения. Data recording – запись данных датчиков в «архивный» (с большим интервалом записи) и во «временный» (для более подробного анализа ближайшего отрезка времени) файлы. Tables – печать данных «архивного» файла в табличном виде; Graphs – просмотр и печать данных «архивного» и «временного» файлов в графическом формате. Backup – сохранение «архивных» файлов на дискеты, ZIP и т.п.; Export – экспорт данных «архивных» файлов в файлы формата Microsoft ExelTM, Lotus 123TMи т.д.; Password – ограничение доступа к TELEVIS посредством паролей. Remote control – позволяет управлять из удаленного компьютера (через модем) локальными компьютерами, которые подсоединены к своим сетям приборов непосредственно через COM порт. Fax - позволяет отправлять аварийные сообщения и отчеты.

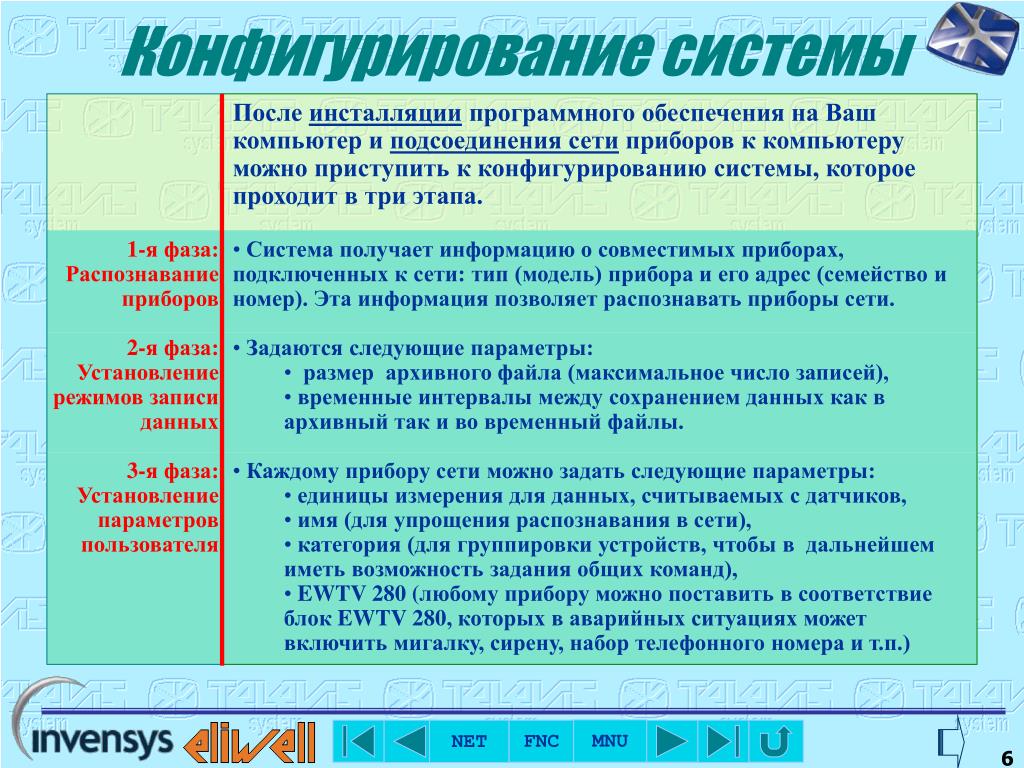

7. Конфигурирование системы 1-я фаза: Распознавание приборов 2-я фаза: Установление режимов записи данных 3-я фаза: Установление параметров пользователя После инсталляции программного обеспечения на Ваш компьютер и подсоединения сети приборов к компьютеру можно приступить к конфигурированию системы, которое проходит в три этапа. • Система получает информацию о совместимых приборах, подключенных к сети: тип (модель) прибора и его адрес (семейство и номер). Эта информация позволяет распознавать приборы сети. • Задаются следующие параметры: • размер архивного файла (максимальное число записей), • временные интервалы между сохранением данных как в архивный так и во временный файлы. • Каждому прибору сети можно задать следующие параметры: • единицы измерения для данных, считываемых с датчиков, • имя (для упрощения распознавания в сети), • категория (для группировки устройств, чтобы в дальнейшем иметь возможность задания общих команд), • EWTV 280 (любому прибору можно поставить в соответствие блок EWTV 280, которых в аварийных ситуациях может включить мигалку, сирену, набор телефонного номера и т.п.)

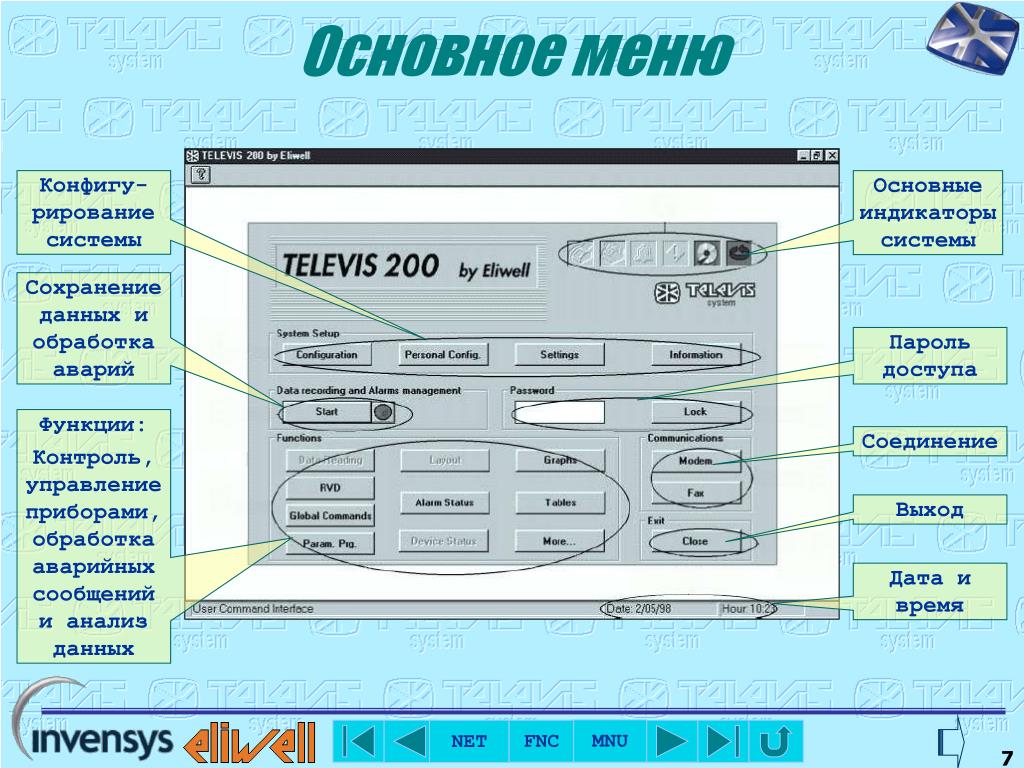

8. Основное меню Конфигу-рирование системы Основные индикаторы системы Сохранение данных и обработка аварий Пароль доступа Функции: Контроль, управление приборами, обработка аварийных сообщений и анализ данных Соединение Выход Дата и время

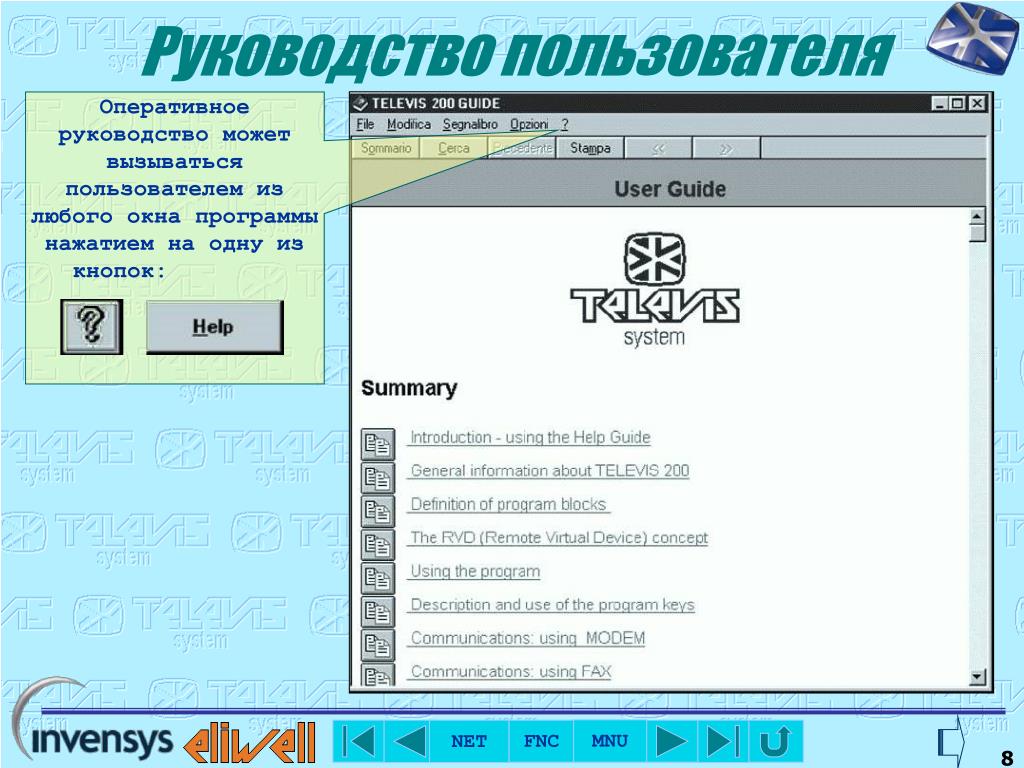

9. Руководство пользователя Оперативное руководство может вызываться пользователем из любого окна программы нажатием на одну из кнопок:

10. Configuration Позволяет полностью сконфигурировать или переконфигурировать систему Конфигурирование доступно после остановки режима получения данных ! В процессе Автоматического конфигурирования программа самостоятельно распознает подключенные приборы и вносит их в список в специальном окне. При ручном конфигурировании пользователь для каждого прибора должен ввести адрес (семейство и номер) и может задать дополнительно категорию и имя.

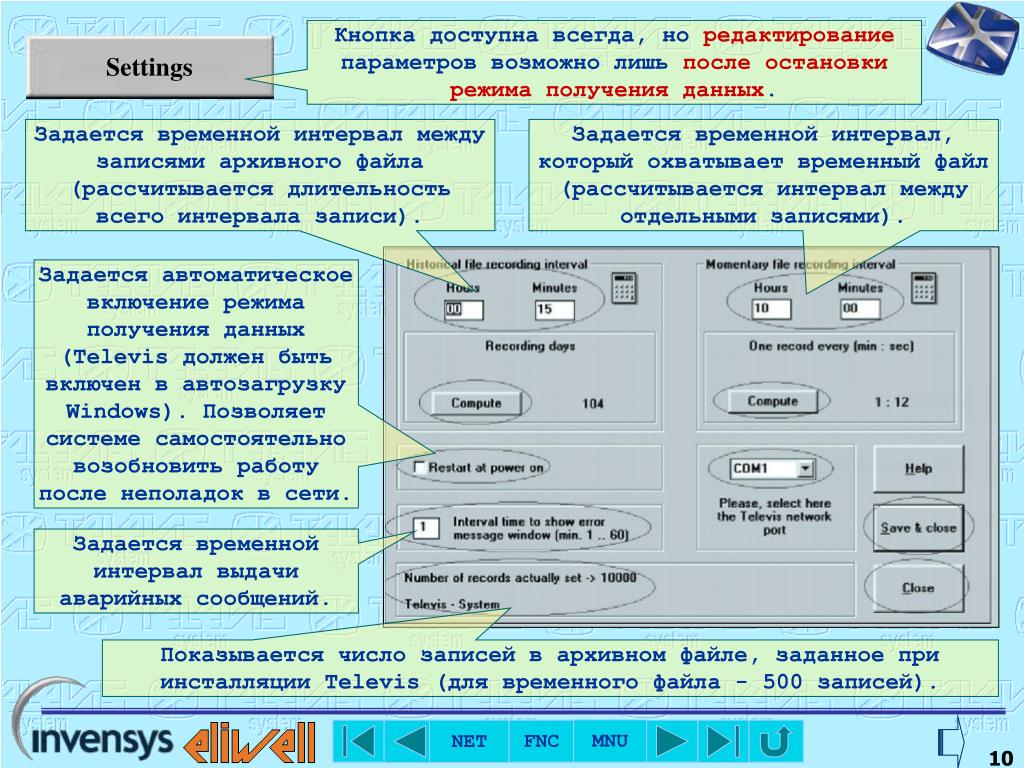

11. Settings Кнопка доступна всегда, но редактирование параметров возможно лишь после остановки режима получения данных. Задается временной интервал между записями архивного файла (рассчитывается длительность всего интервала записи). Задается временной интервал, который охватывает временный файл (рассчитывается интервал между отдельными записями). Задается автоматическое включение режима получения данных (Televis должен быть включен в автозагрузку Windows). Позволяет системе самостоятельно возобновить работу после неполадок в сети. Задается временной интервал выдачи аварийных сообщений. Показывается число записей в архивном файле, заданное при инсталляции Televis (для временного файла - 500 записей).

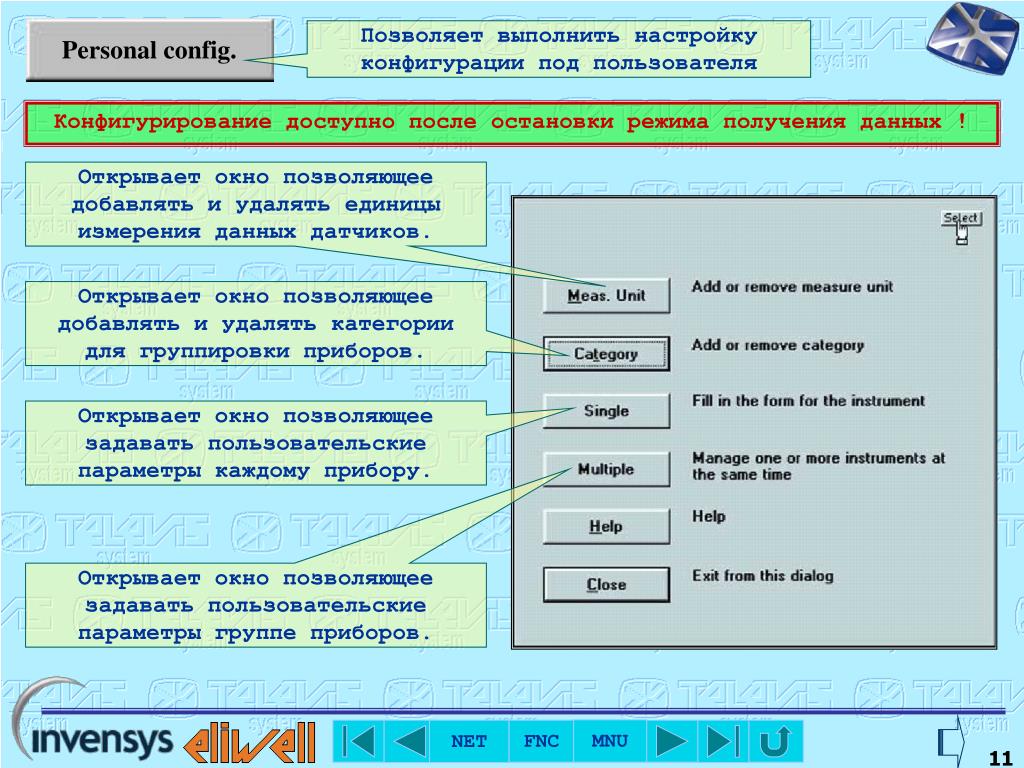

12. Personal config. Позволяет выполнить настройку конфигурации под пользователя Конфигурирование доступно после остановки режима получения данных ! Открывает окно позволяющее добавлять и удалять единицы измерения данных датчиков. Открывает окно позволяющее добавлять и удалять категории для группировки приборов. Открывает окно позволяющее задавать пользовательские параметры каждому прибору. Открывает окно позволяющее задавать пользовательские параметры группе приборов.

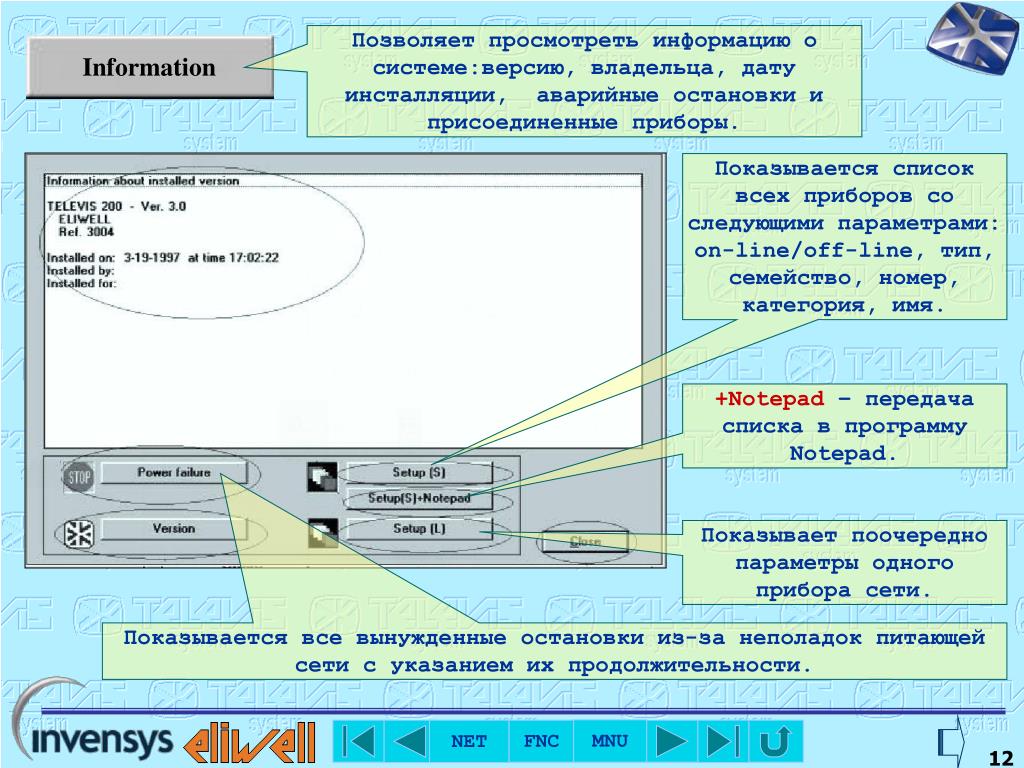

13. Information Позволяет просмотреть информацию о системе:версию, владельца, дату инсталляции, аварийные остановки и присоединенные приборы. Показывается список всех приборов со следующими параметрами: on-line/off-line, тип, семейство, номер, категория, имя. +Notepad – передача списка в программу Notepad. Показывает поочередно параметры одного прибора сети. Показывается все вынужденные остановки из-за неполадок питающей сети с указанием их продолжительности.

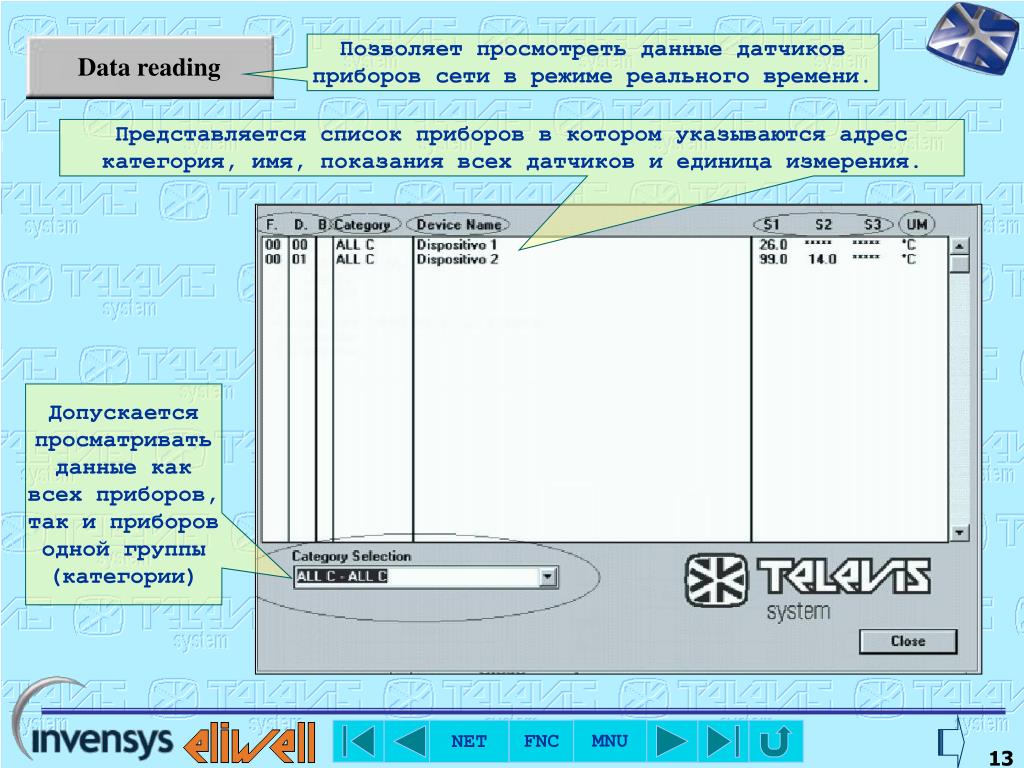

14. Data reading Позволяет просмотреть данные датчиков приборов сети в режиме реального времени. Представляется список приборов в котором указываются адрес категория, имя, показания всех датчиков и единица измерения. Допускается просматривать данные как всех приборов, так и приборов одной группы (категории)

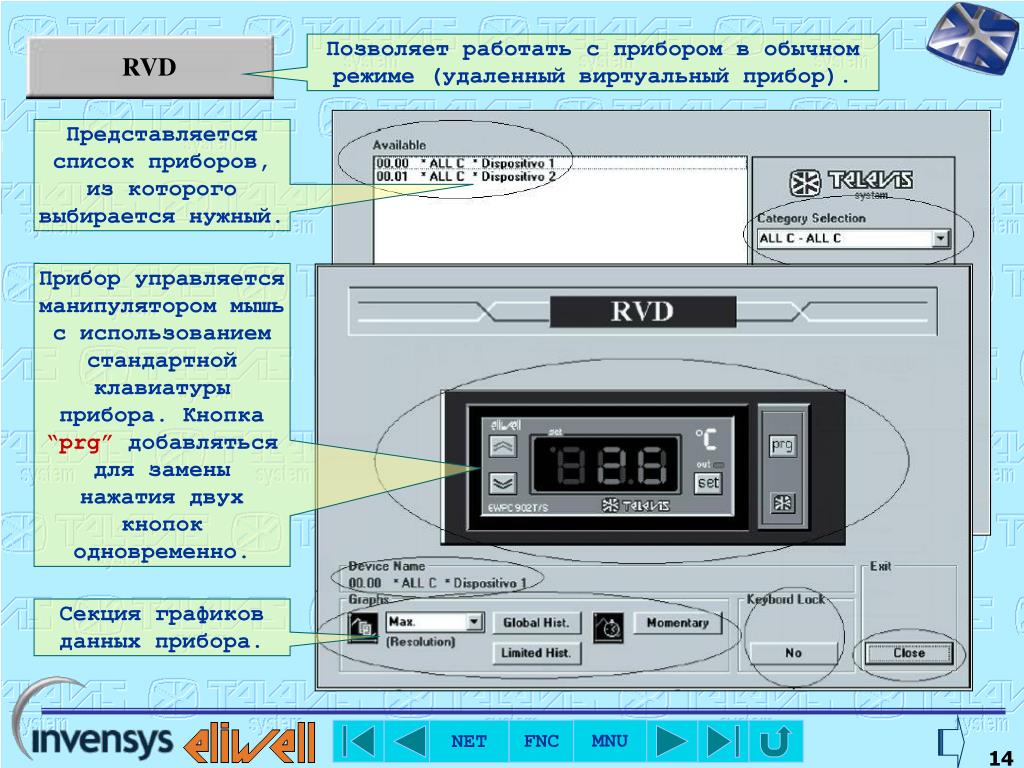

15. RVD Позволяет работать с прибором в обычном режиме (удаленный виртуальный прибор). Представляется список приборов, из которого выбирается нужный. Прибор управляется манипулятором мышь с использованием стандартной клавиатуры прибора. Кнопка “prg”добавляться для замены нажатия двух кнопок одновременно. Секция графиков данных прибора.

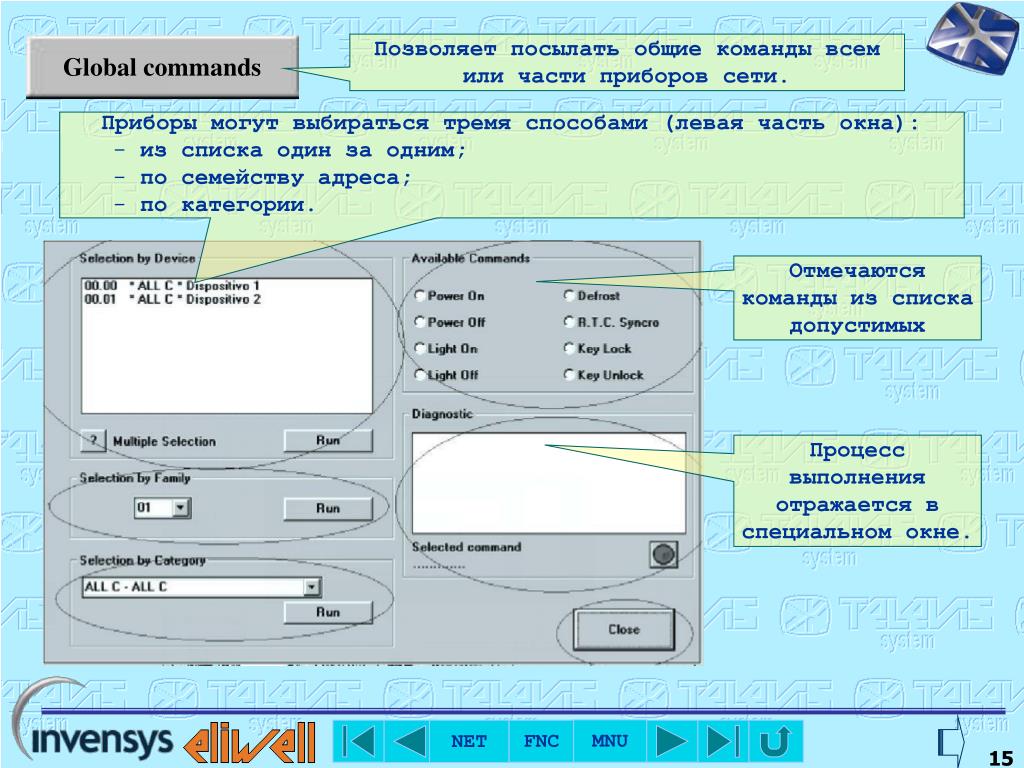

16. Global commands Позволяет посылать общие команды всем или части приборов сети. Приборы могут выбираться тремя способами (левая часть окна): • из списка один за одним; • по семейству адреса; • по категории. Отмечаются команды из списка допустимых Процесс выполнения отражается в специальном окне.

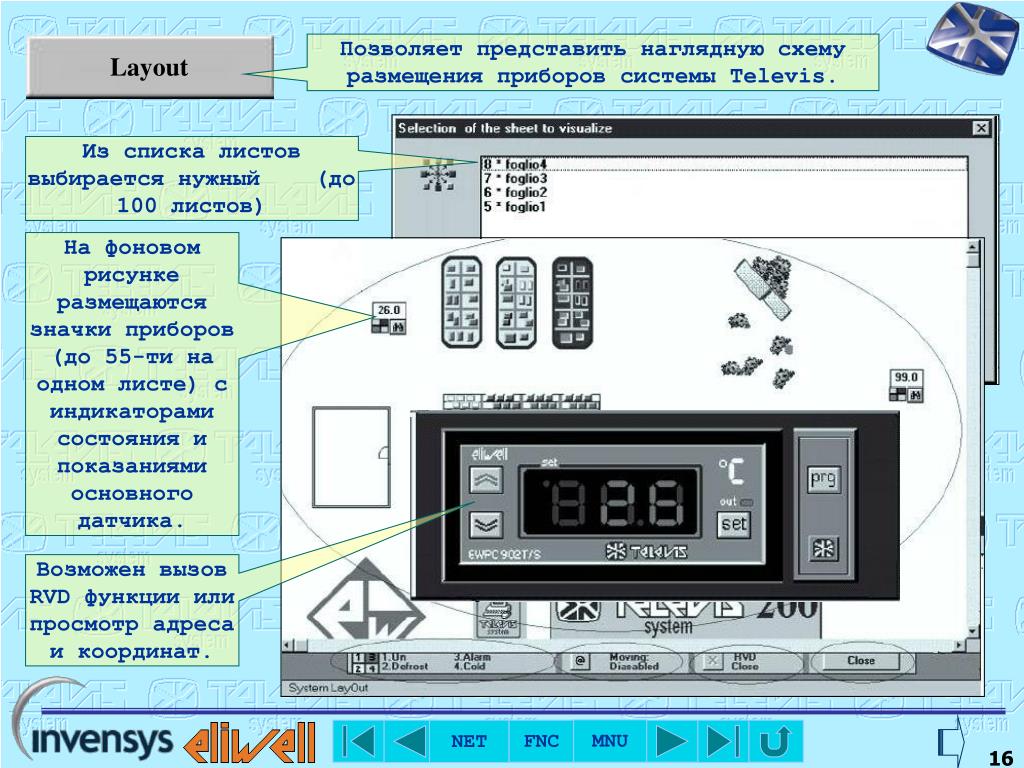

17. Layout Позволяет представить наглядную схему размещения приборов системы Televis. Из списка листоввыбирается нужный (до 100 листов) На фоновом рисунке размещаются значки приборов (до 55-ти на одном листе) с индикаторами состояния и показаниями основного датчика. Возможен вызов RVD функцииили просмотр адреса и координат.

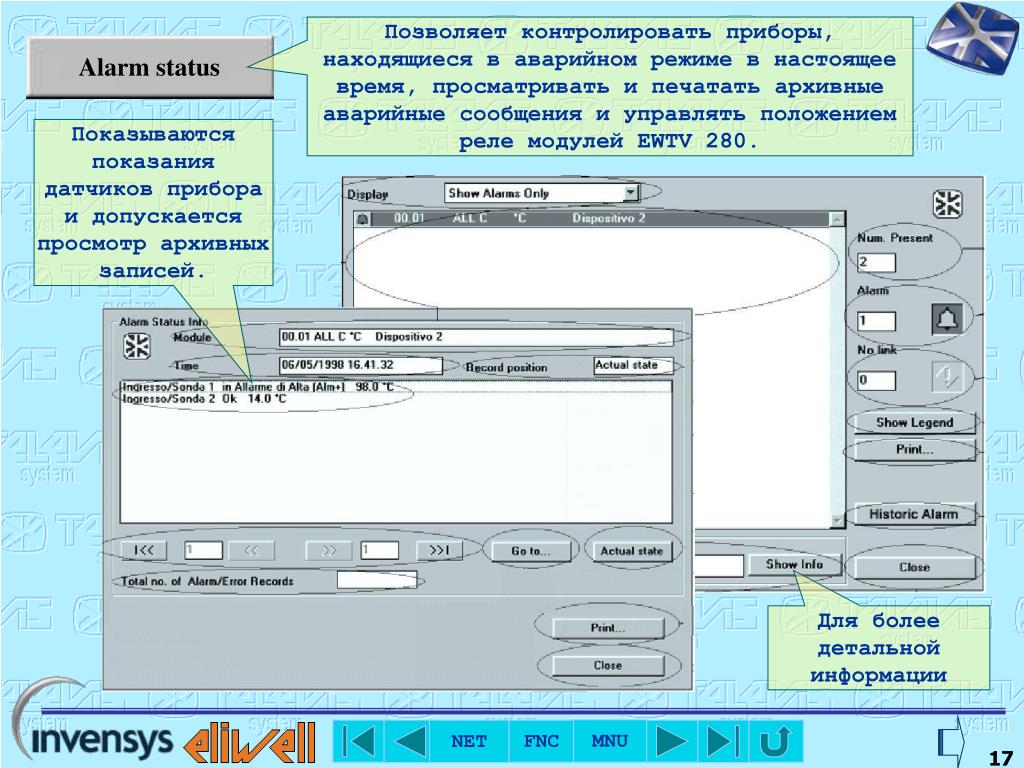

18. Alarm status Позволяет контролировать приборы, находящиеся в аварийном режиме в настоящее время, просматривать и печатать архивные аварийные сообщения и управлять положением реле модулей EWTV 280. Показываются показания датчиков прибора и допускается просмотр архивных записей. Для более детальной информации

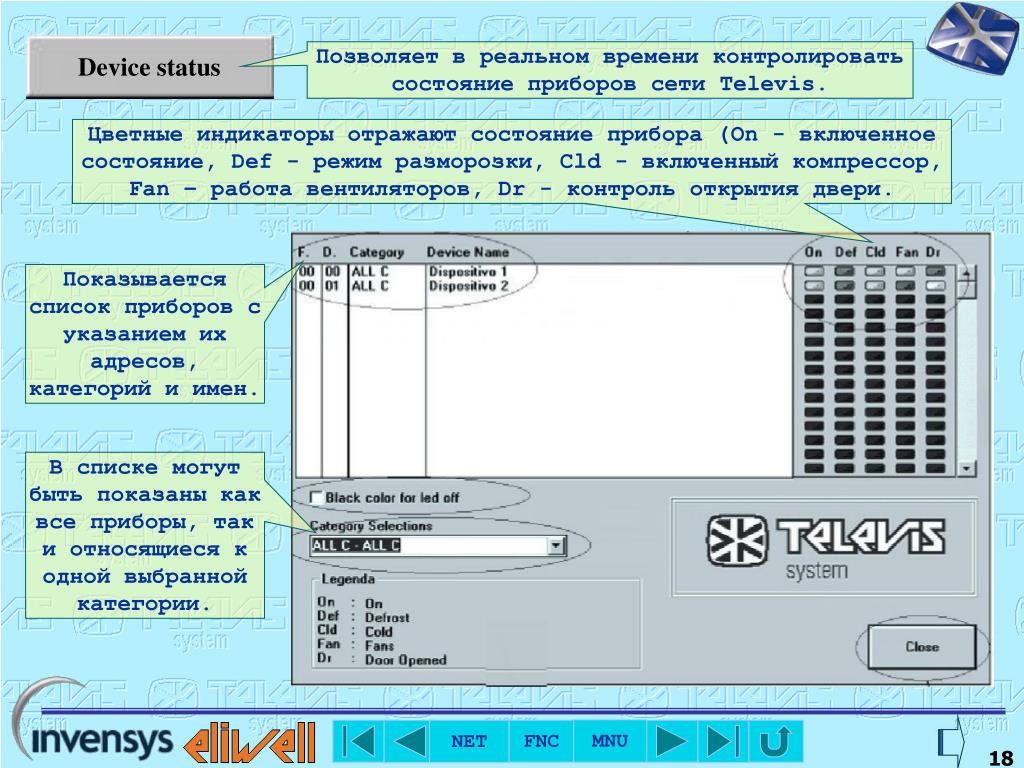

19. Device status Позволяет в реальном времени контролировать состояние приборов сети Televis. Цветные индикаторы отражают состояние прибора (On - включенное состояние, Def - режим разморозки, Cld - включенный компрессор, Fan – работа вентиляторов, Dr - контроль открытия двери. Показывается список приборов с указанием их адресов, категорий и имен. В списке могут быть показаны как все приборы, так и относящиеся к одной выбранной категории.

20. Graph Позволяет просматривать и печатать данные датчиков прибора из архивного или временного файла в графическом виде. Показывается список для выбора прибора. Окно графиков с рядом сервисных функций (печать, выделение точки, вкл./выкл. графиков, выделение отрезка и другие). Можно выбрать данные прибора всего архивного файла, части его в заданном интервале времени или временного файла.

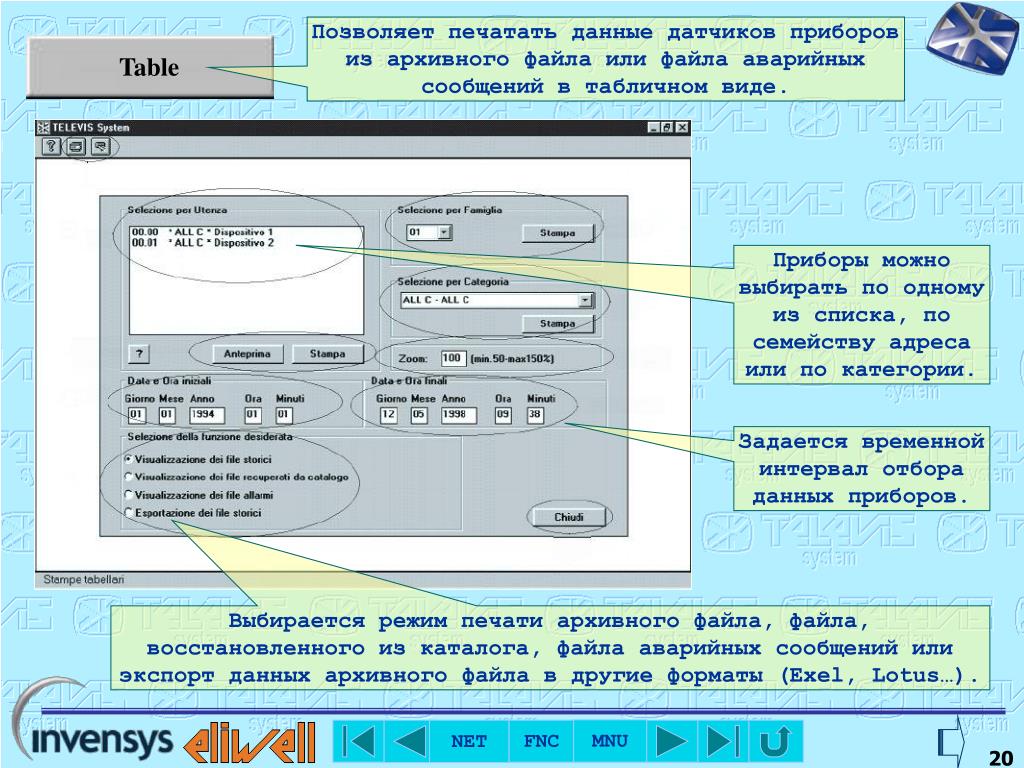

21. Table Позволяет печатать данные датчиков приборов из архивногофайла или файла аварийных сообщений в табличном виде. Приборы можно выбирать по одному из списка, по семейству адреса или по категории. Задается временной интервал отбора данных приборов. Выбирается режим печати архивного файла, файла, восстановленного из каталога, файла аварийных сообщений или экспорт данных архивного файла в другие форматы (Exel, Lotus…).

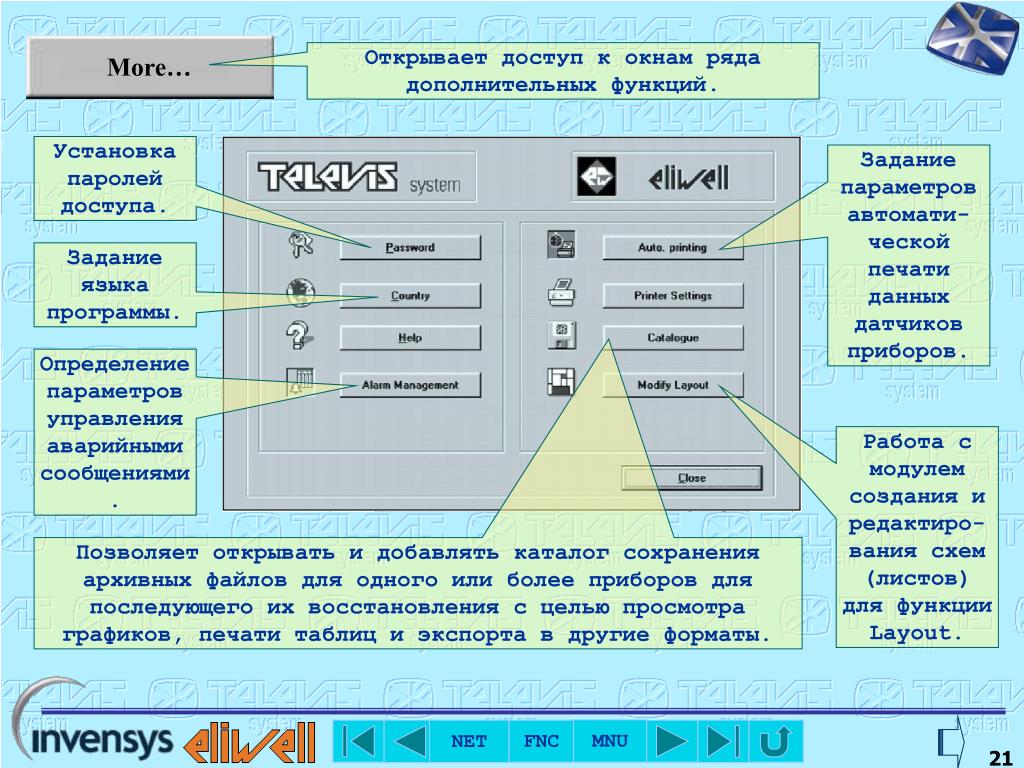

22. More… Открывает доступ к окнам ряда дополнительных функций. Установка паролей доступа. Задание параметров автомати-ческой печати данных датчиков приборов. Задание языка программы. Определение параметров управления аварийными сообщениями. Работа с модулем создания и редактиро-вания схем (листов) для функции Layout. Позволяет открывать и добавлять каталог сохранения архивных файлов для одного или более приборов для последующего их восстановления с целью просмотра графиков, печати таблиц и экспорта в другие форматы.

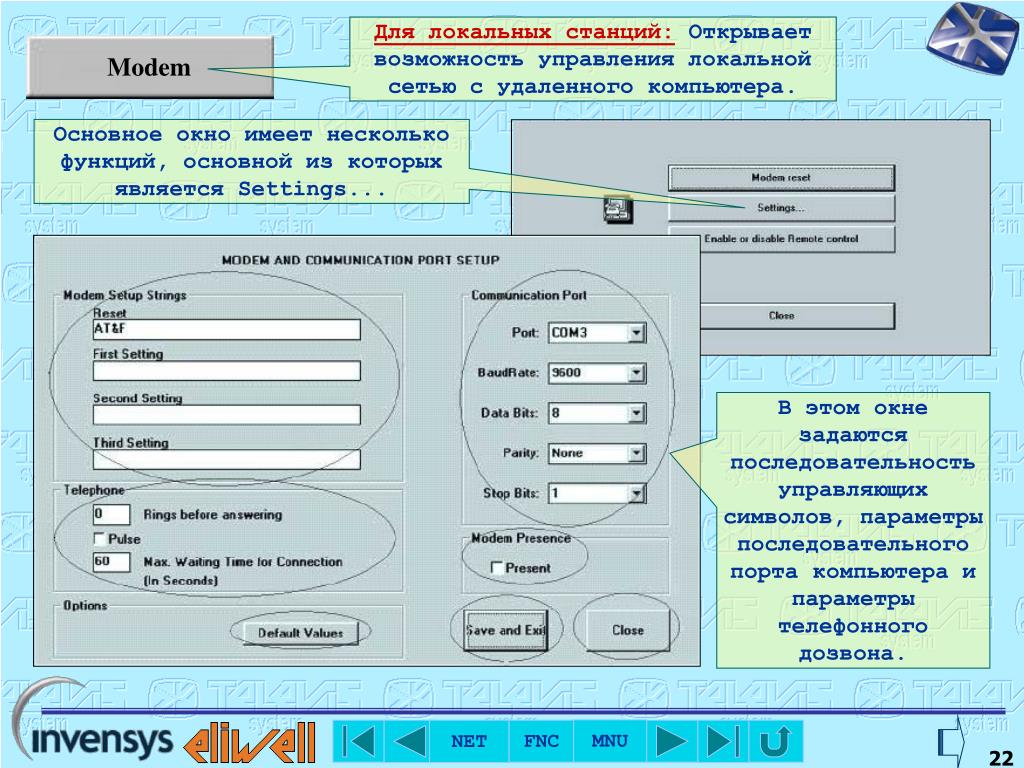

23. Modem Для локальных станций: Открывает возможность управления локальной сетью с удаленного компьютера. Основное окно имеет несколько функций, основной из которых является Settings... В этом окне задаются последовательность управляющих символов, параметры последовательного порта компьютера и параметры телефонного дозвона.

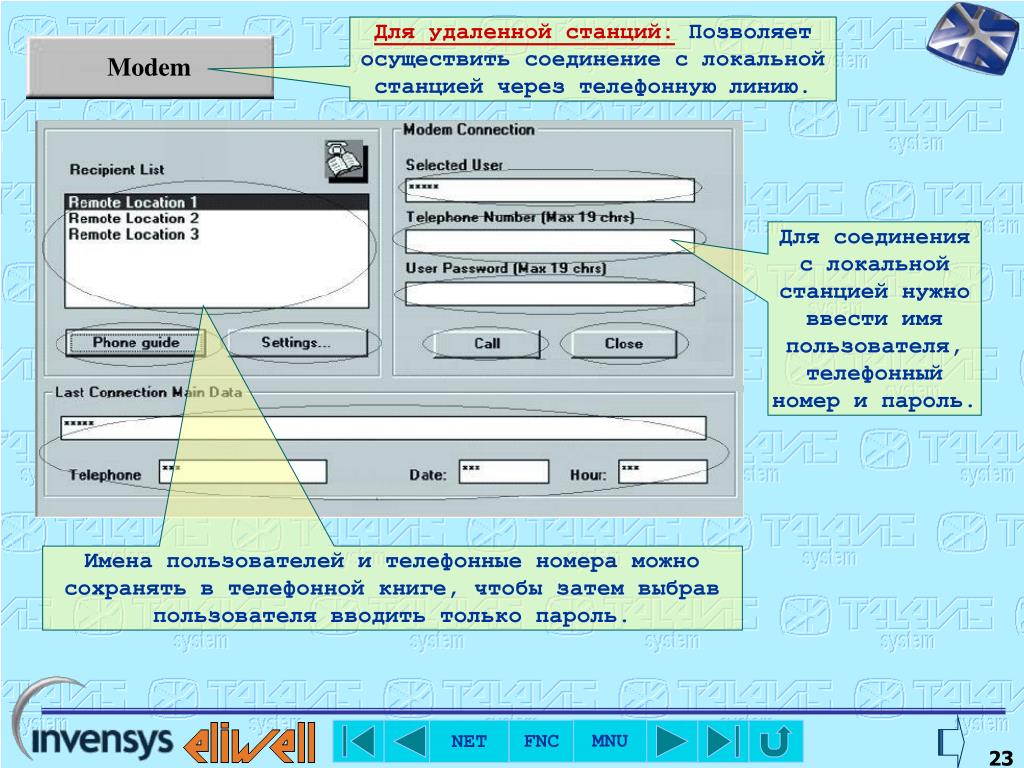

24. Modem Для удаленной станций: Позволяет осуществить соединение с локальной станцией через телефонную линию. Для соединения с локальной станцией нужно ввести имя пользователя, телефонный номер и пароль. Имена пользователей и телефонные номера можно сохранять в телефонной книге, чтобы затем выбрав пользователя вводить только пароль.

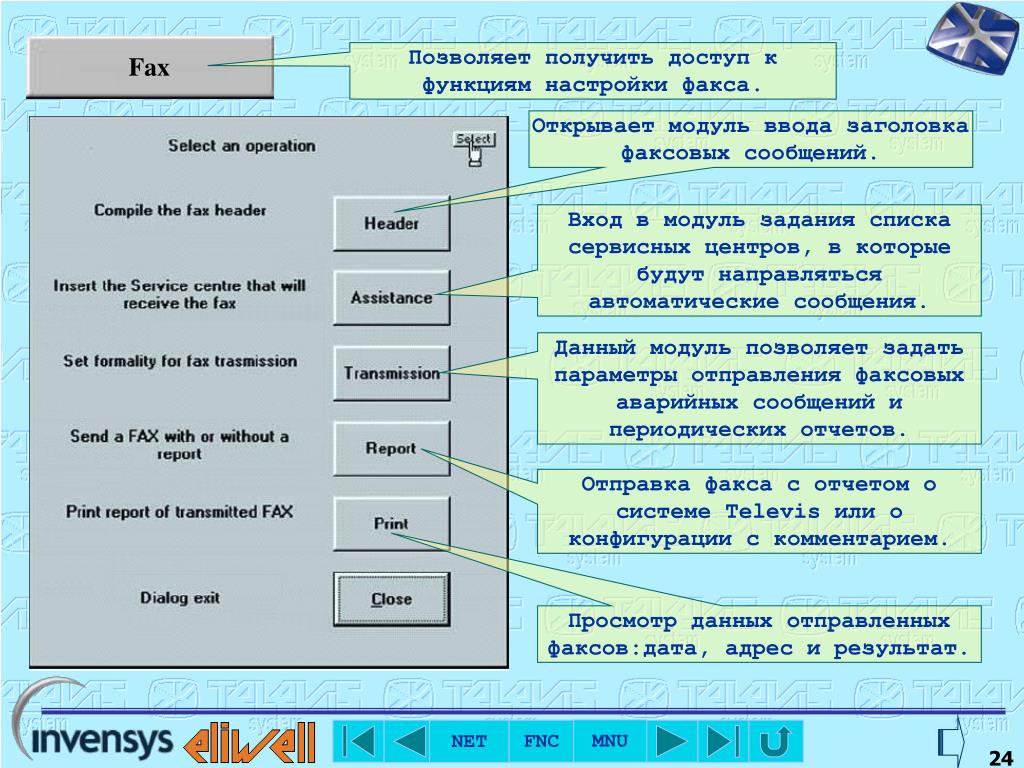

25. Fax Позволяет получить доступ к функциям настройки факса. Открывает модуль ввода заголовка факсовых сообщений. Вход в модуль задания списка сервисных центров, в которые будут направляться автоматические сообщения. Данный модуль позволяет задать параметры отправления факсовых аварийных сообщений и периодических отчетов. Отправка факса с отчетом о системе Televis или о конфигурации с комментарием. Просмотр данных отправленных факсов:дата, адрес и результат.

26. Для контактов: • Адрес: 115230, Москва,ул.Нагатинская д.2/2, 3-ий этаж • телефон/факс: (095) 111 79 75 (095) 111 7829 • E-mail: invensys@grotesk.ru • Сайт:www.climate-eu.invensys.com
