Präsentation einer Codegenerator Softwarelösung

1. Präsentation einer Codegenerator Softwarelösung objectiF

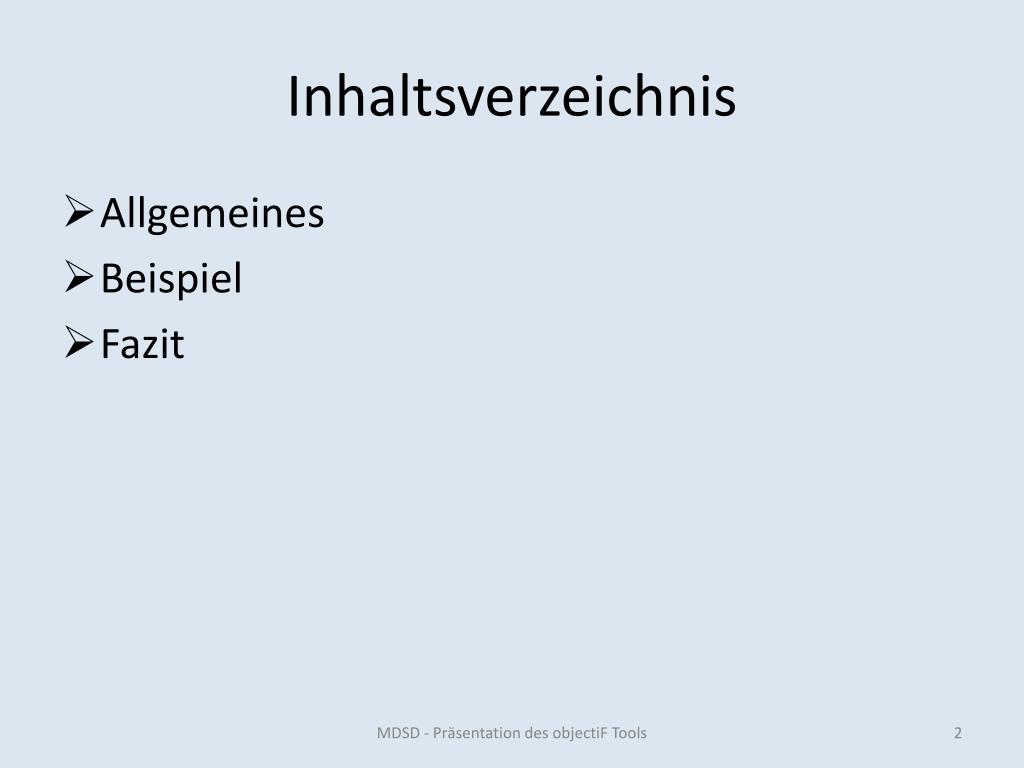

2. Inhaltsverzeichnis • Allgemeines • Beispiel • Fazit MDSD - Präsentation des objectiF Tools

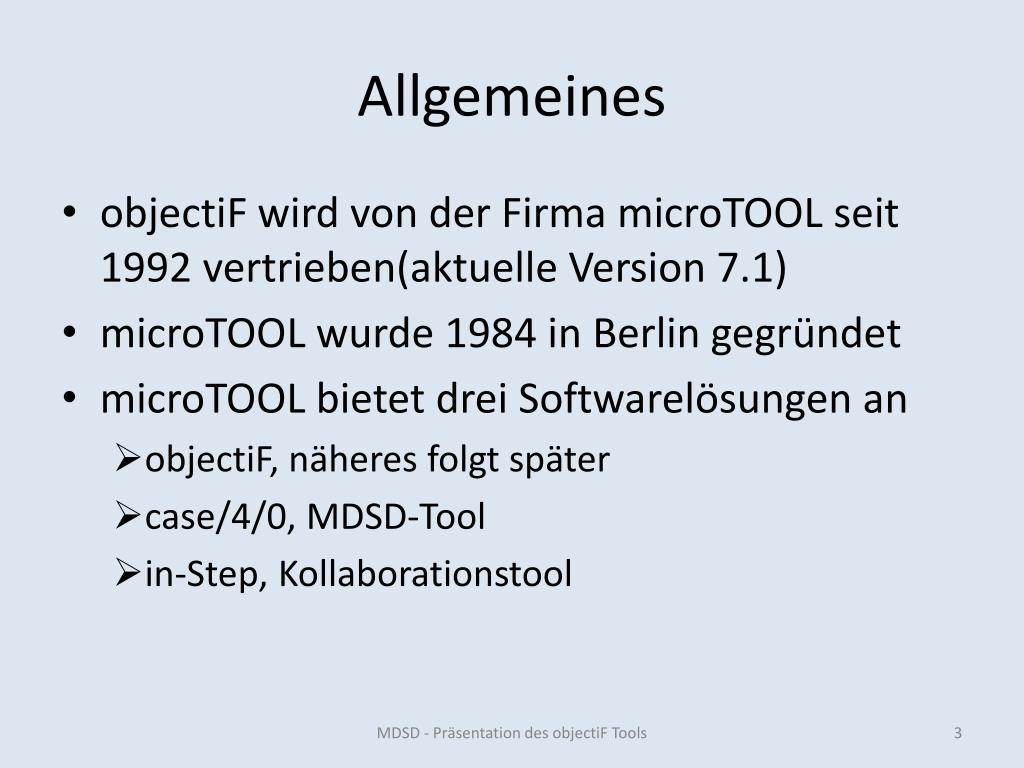

3. Allgemeines • objectiF wird von der Firma microTOOL seit 1992 vertrieben(aktuelle Version 7.1) • microTOOL wurde 1984 in Berlin gegründet • microTOOL bietet drei Softwarelösungen an • objectiF, näheres folgt später • case/4/0, MDSD-Tool • in-Step, Kollaborationstool MDSD - Präsentation des objectiF Tools

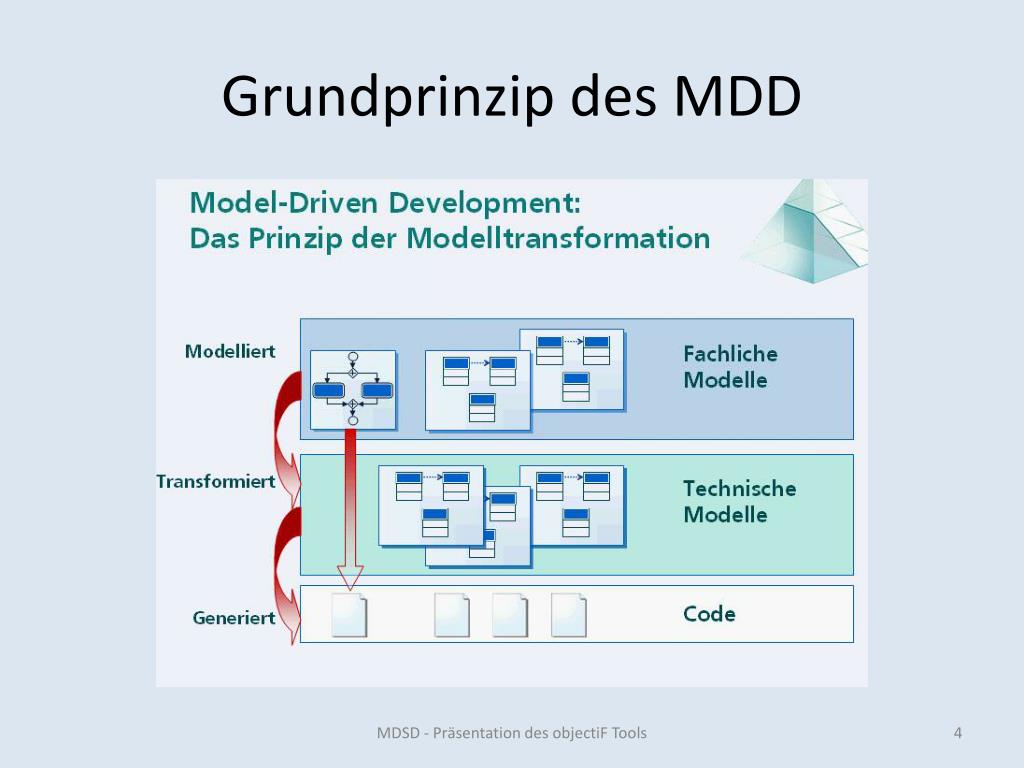

4. Grundprinzip des MDD MDSD - Präsentation des objectiF Tools

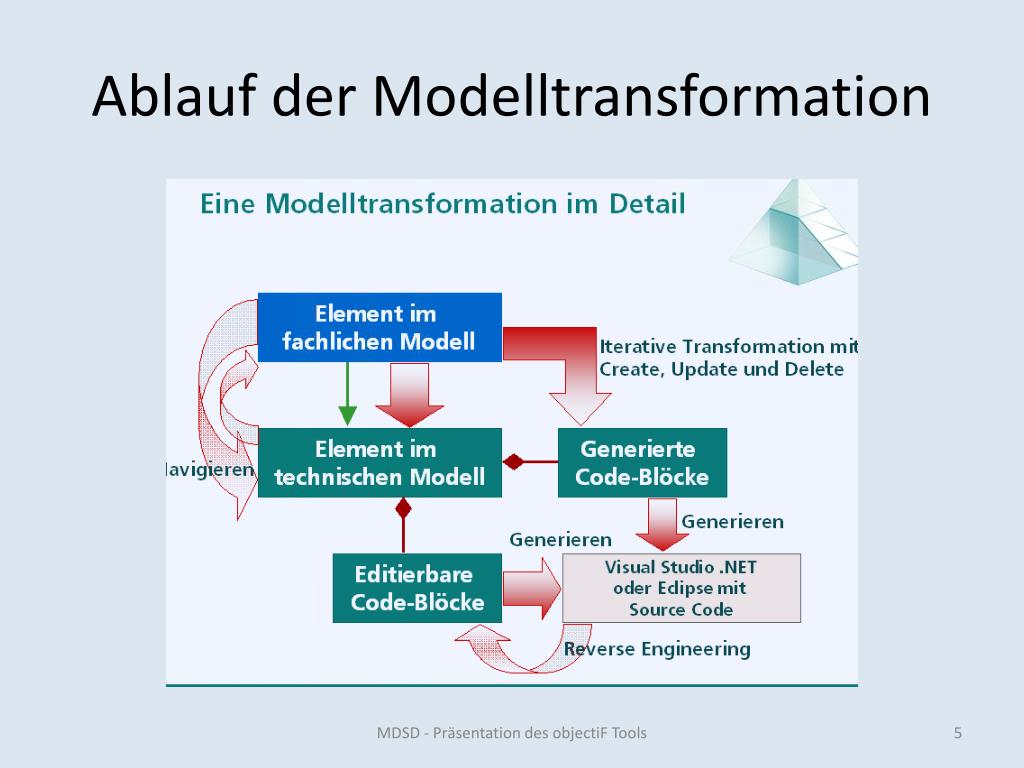

5. Ablauf der Modelltransformation MDSD - Präsentation des objectiF Tools

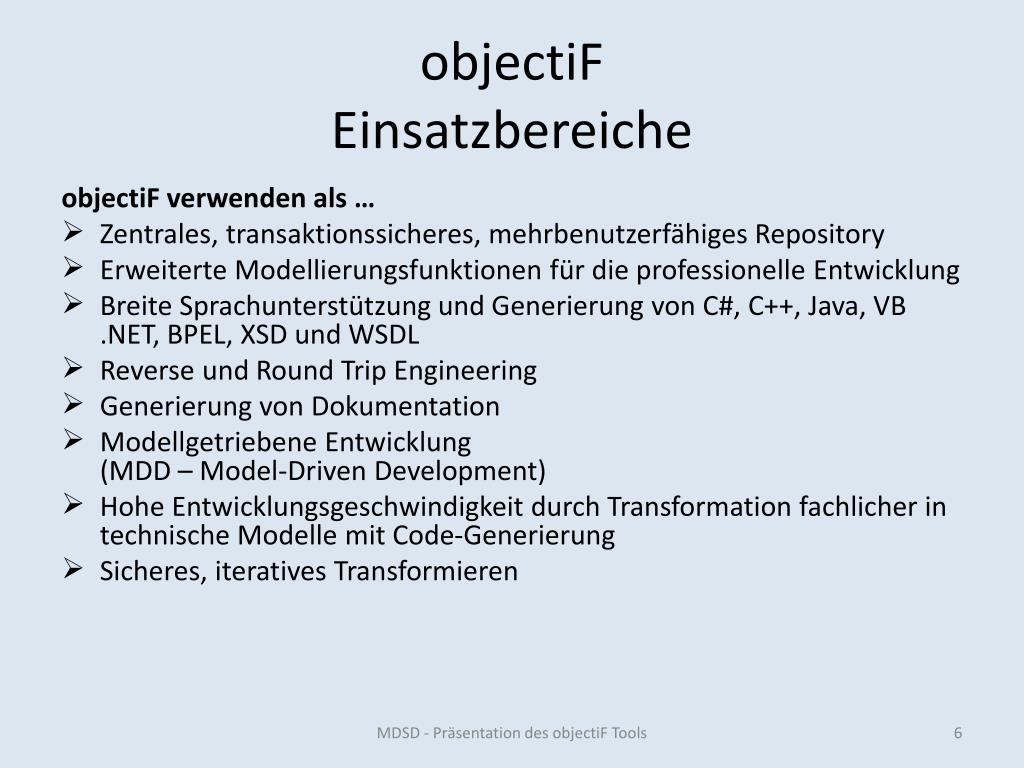

6. objectiFEinsatzbereiche objectiF verwenden als … • Zentrales, transaktionssicheres, mehrbenutzerfähiges Repository • Erweiterte Modellierungsfunktionen für die professionelle Entwicklung • Breite Sprachunterstützung und Generierung von C#, C++, Java, VB .NET, BPEL, XSD und WSDL • Reverse und Round Trip Engineering • Generierung von Dokumentation • Modellgetriebene Entwicklung(MDD – Model-Driven Development) • Hohe Entwicklungsgeschwindigkeit durch Transformation fachlicher in technische Modelle mit Code-Generierung • Sicheres, iteratives Transformieren MDSD - Präsentation des objectiF Tools

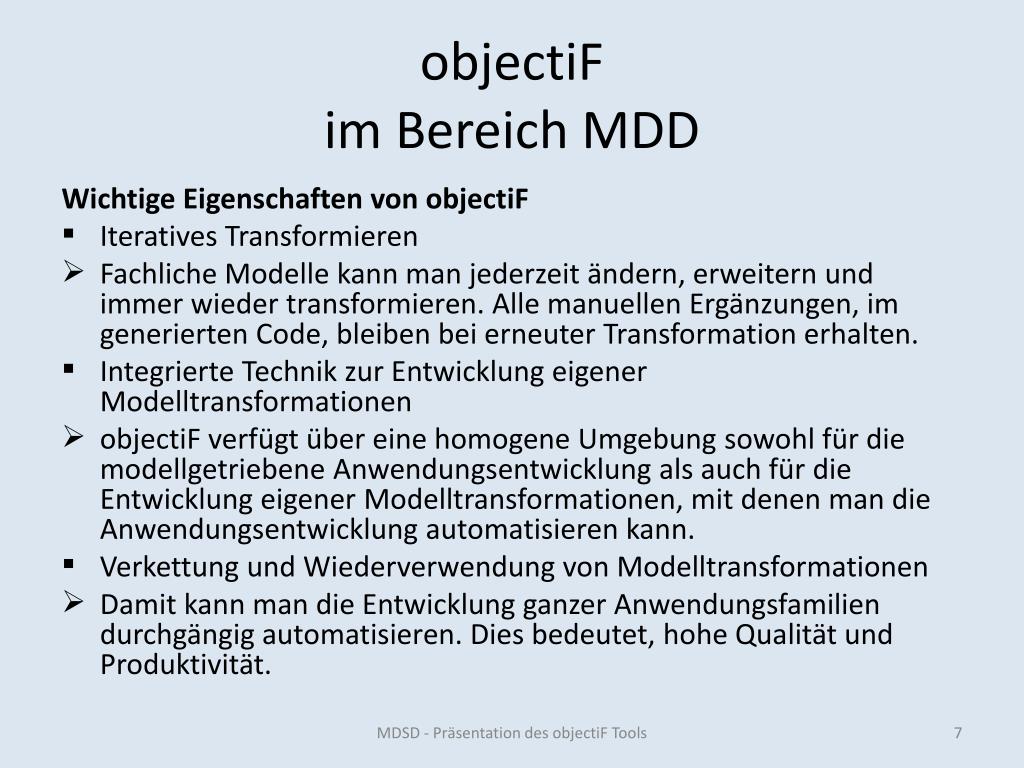

7. objectiFim Bereich MDD Wichtige Eigenschaften von objectiF • Iteratives Transformieren • Fachliche Modelle kann man jederzeit ändern, erweitern und immer wieder transformieren. Alle manuellen Ergänzungen, im generierten Code, bleiben bei erneuter Transformation erhalten. • Integrierte Technik zur Entwicklung eigener Modelltransformationen • objectiF verfügt über eine homogene Umgebung sowohl für die modellgetriebene Anwendungsentwicklung als auch für die Entwicklung eigener Modelltransformationen, mit denen man die Anwendungsentwicklung automatisieren kann. • Verkettung und Wiederverwendung von Modelltransformationen • Damit kann man die Entwicklung ganzer Anwendungsfamilien durchgängig automatisieren. Dies bedeutet, hohe Qualität und Produktivität. MDSD - Präsentation des objectiF Tools

8. BeispielErzeugung einer Persistenzschicht in C# • Auswählen des gewünschten Typs MDSD - Präsentation des objectiF Tools

9. BeispielErzeugung einer Persistenzschicht in C# 2. Systemname auswählen und Speicherort festlegen MDSD - Präsentation des objectiF Tools

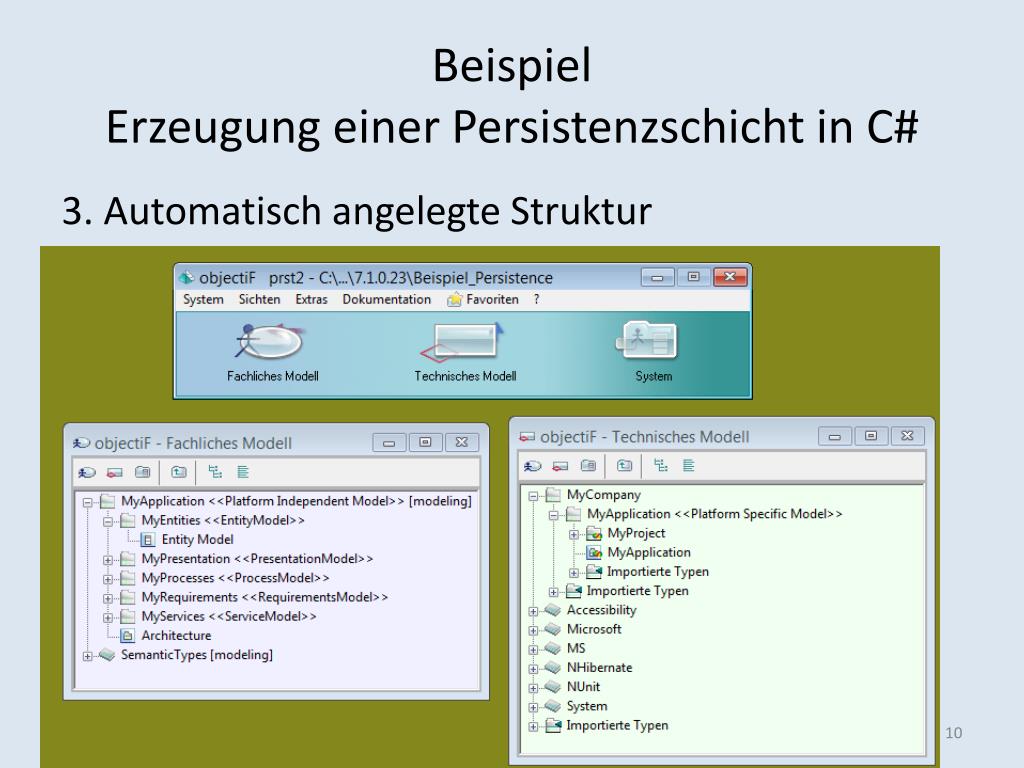

10. BeispielErzeugung einer Persistenzschicht in C# 3. Automatisch angelegte Struktur MDSD - Präsentation des objectiF Tools

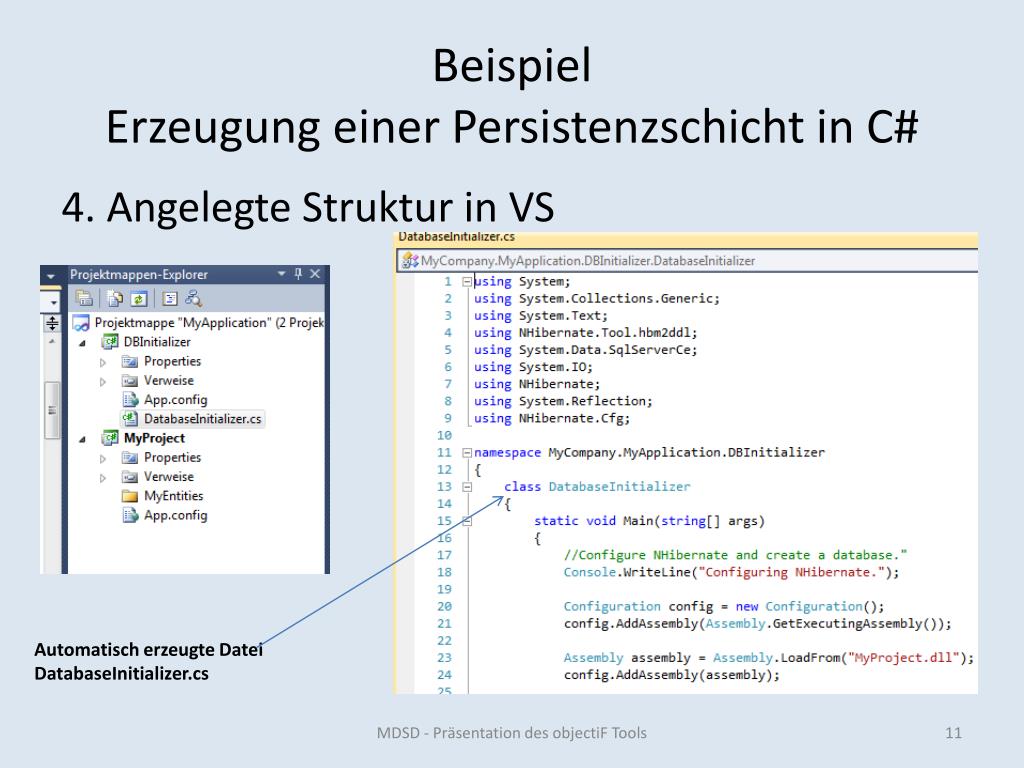

11. BeispielErzeugung einer Persistenzschicht in C# 4. Angelegte Struktur in VS Automatisch erzeugte Datei DatabaseInitializer.cs MDSD - Präsentation des objectiF Tools

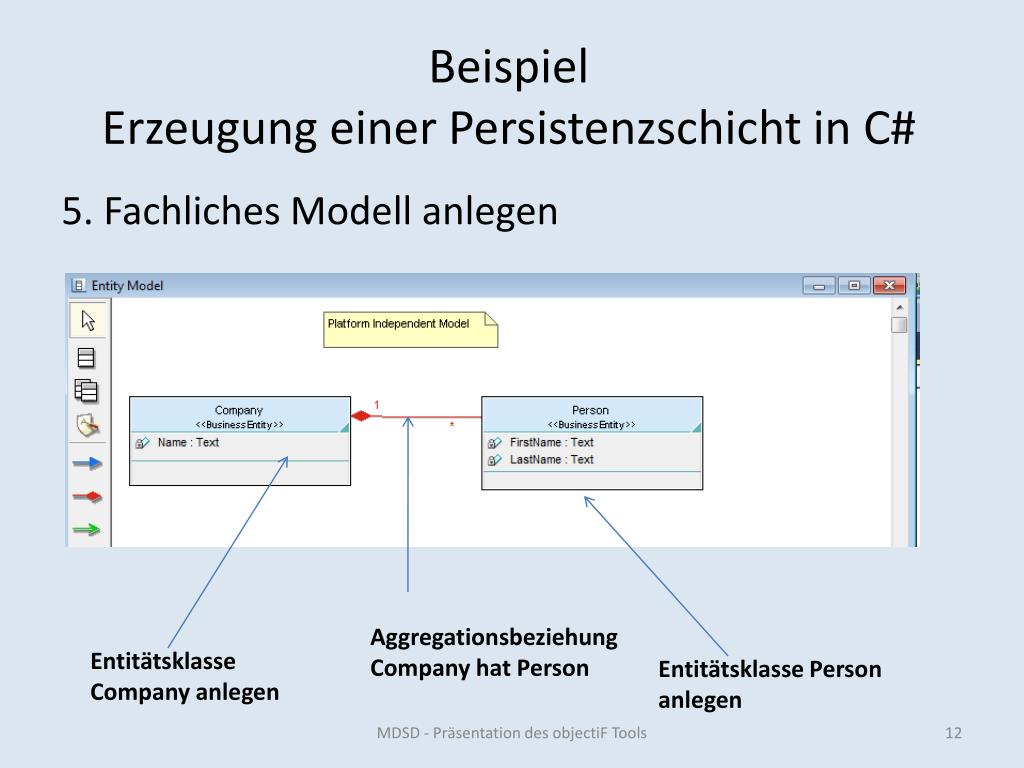

12. BeispielErzeugung einer Persistenzschicht in C# 5. Fachliches Modell anlegen Aggregationsbeziehung Company hat Person Entitätsklasse Company anlegen Entitätsklasse Person anlegen MDSD - Präsentation des objectiF Tools

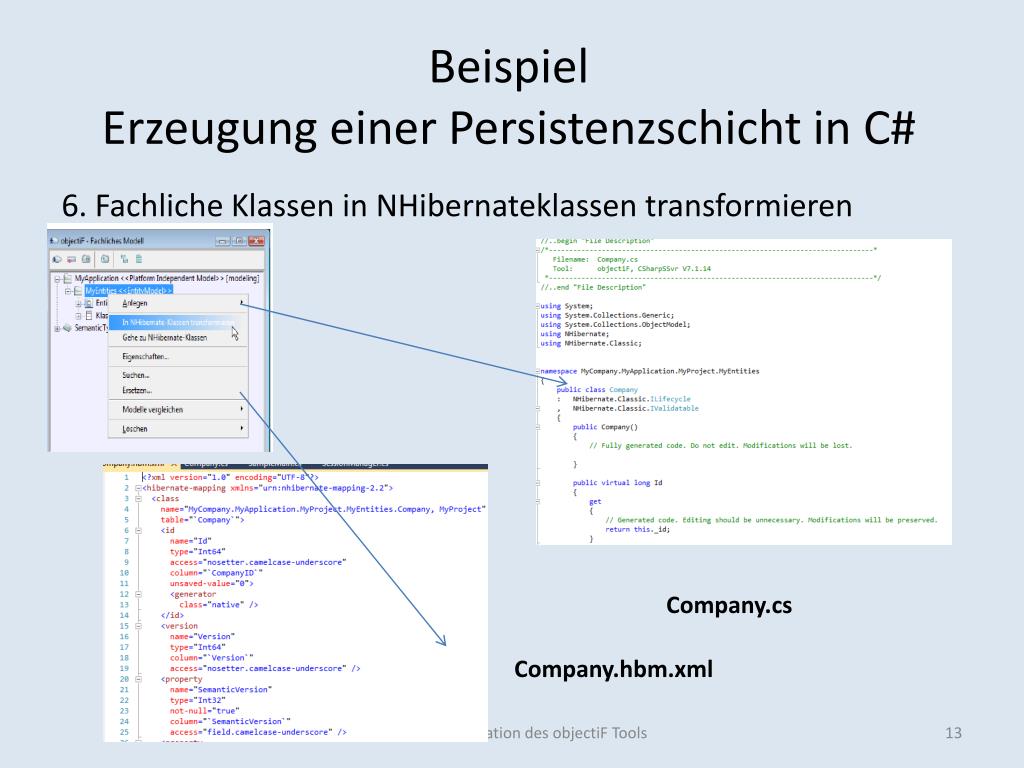

13. BeispielErzeugung einer Persistenzschicht in C# 6. Fachliche Klassen in NHibernateklassen transformieren Company.cs Company.hbm.xml MDSD - Präsentation des objectiF Tools

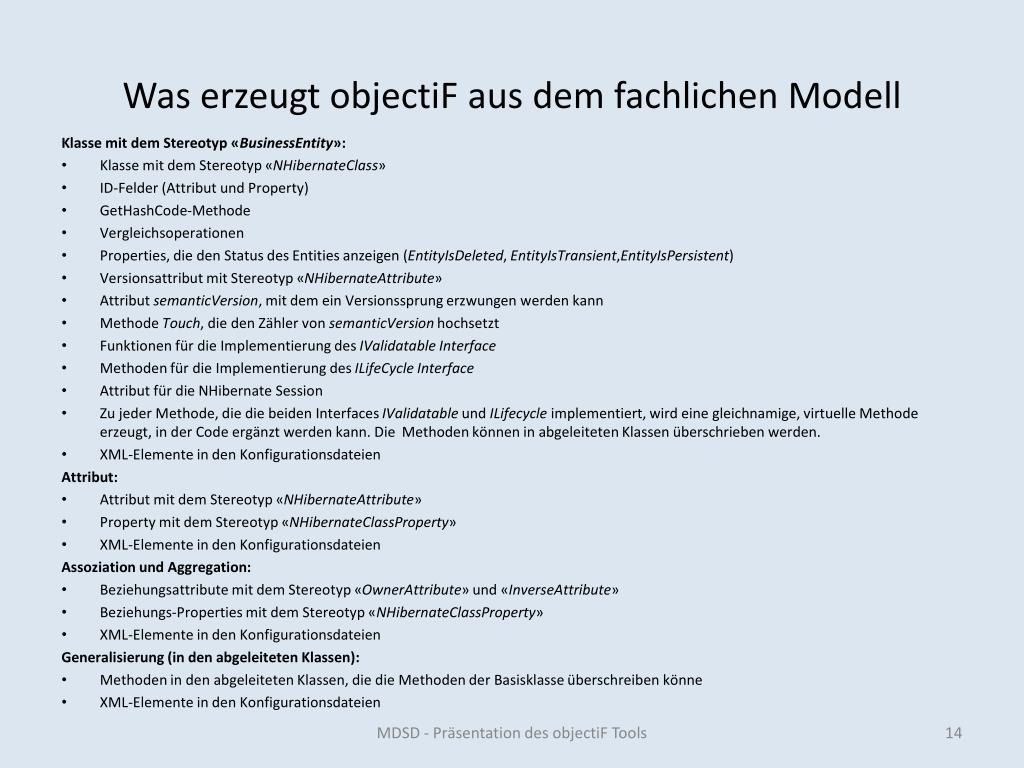

14. Was erzeugt objectiF aus dem fachlichen Modell Klasse mit dem Stereotyp «BusinessEntity»: • Klasse mit dem Stereotyp «NHibernateClass» • ID-Felder (Attribut und Property) • GetHashCode-Methode • Vergleichsoperationen • Properties, die den Status des Entities anzeigen (EntityIsDeleted, EntityIsTransient,EntityIsPersistent) • Versionsattribut mit Stereotyp «NHibernateAttribute» • Attribut semanticVersion, mit dem ein Versionssprung erzwungen werden kann • Methode Touch, die den Zähler von semanticVersion hochsetzt • Funktionen für die Implementierung des IValidatable Interface • Methoden für die Implementierung des ILifeCycle Interface • Attribut für die NHibernate Session • Zu jeder Methode, die die beiden Interfaces IValidatable und ILifecycle implementiert, wird eine gleichnamige, virtuelle Methode erzeugt, in der Code ergänzt werden kann. Die  Methoden können in abgeleiteten Klassen überschrieben werden.  • XML-Elemente in den Konfigurationsdateien Attribut: • Attribut mit dem Stereotyp «NHibernateAttribute» • Property mit dem Stereotyp «NHibernateClassProperty» • XML-Elemente in den Konfigurationsdateien Assoziation und Aggregation: • Beziehungsattribute mit dem Stereotyp «OwnerAttribute» und «InverseAttribute» • Beziehungs-Properties mit dem Stereotyp «NHibernateClassProperty» • XML-Elemente in den Konfigurationsdateien Generalisierung (in den abgeleiteten Klassen): • Methoden in den abgeleiteten Klassen, die die Methoden der Basisklasse überschreiben könne • XML-Elemente in den Konfigurationsdateien MDSD - Präsentation des objectiF Tools

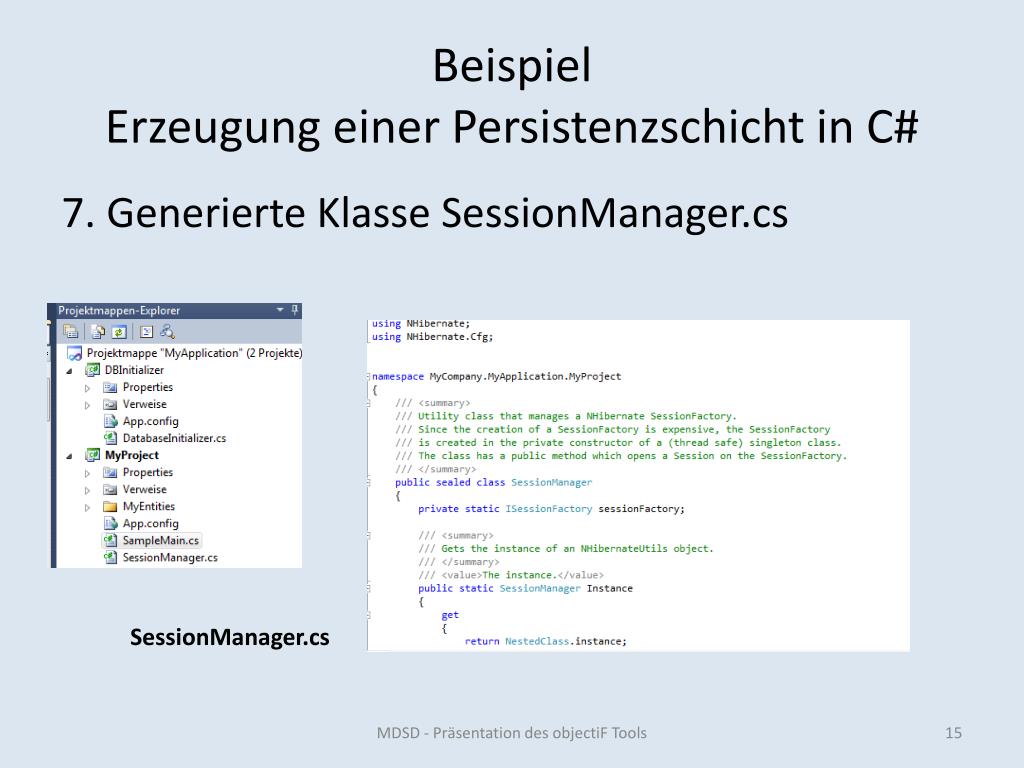

15. BeispielErzeugung einer Persistenzschicht in C# 7. Generierte Klasse SessionManager.cs SessionManager.cs MDSD - Präsentation des objectiF Tools

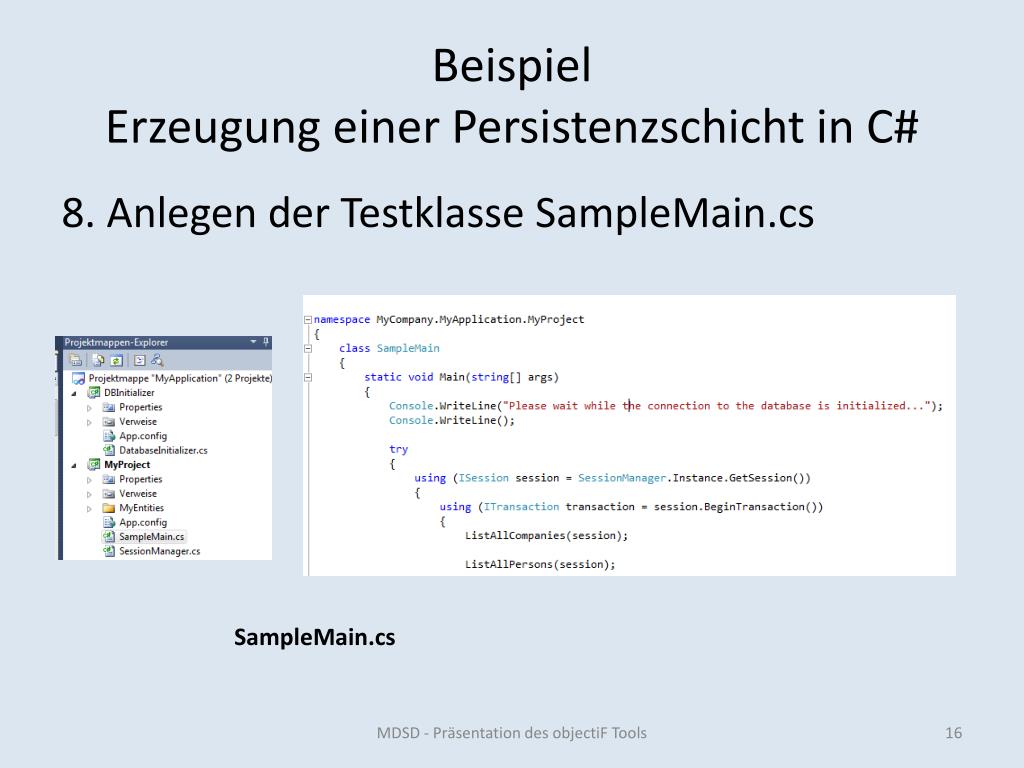

16. BeispielErzeugung einer Persistenzschicht in C# 8. Anlegen der Testklasse SampleMain.cs SampleMain.cs MDSD - Präsentation des objectiF Tools

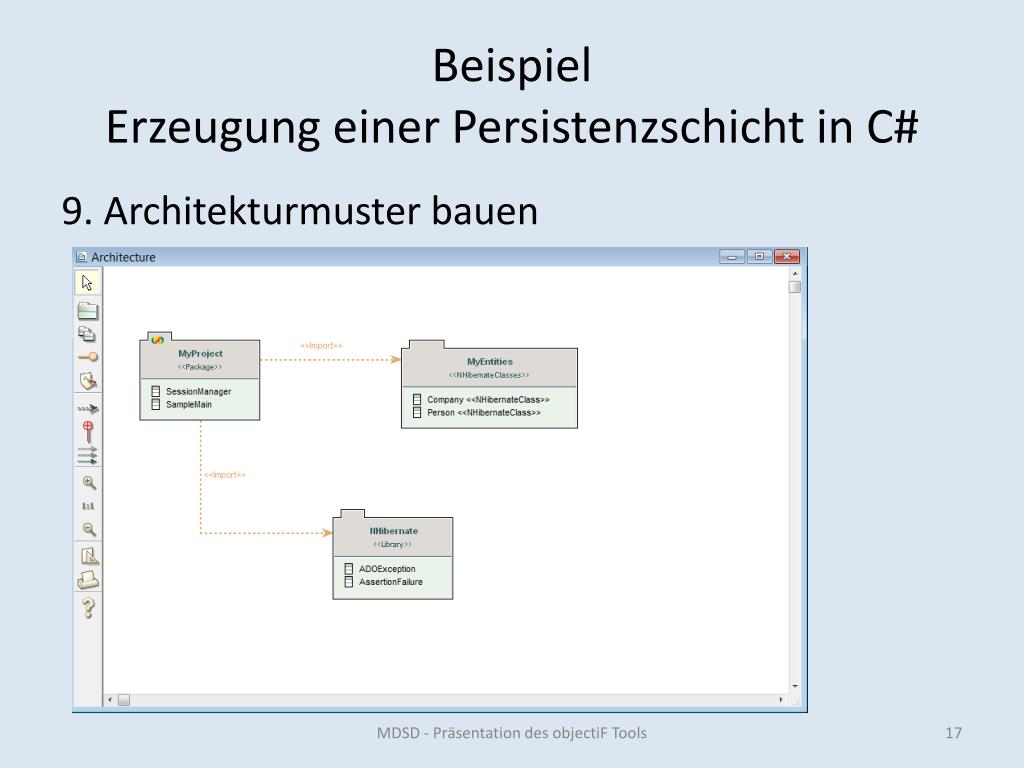

17. BeispielErzeugung einer Persistenzschicht in C# 9. Architekturmuster bauen MDSD - Präsentation des objectiF Tools

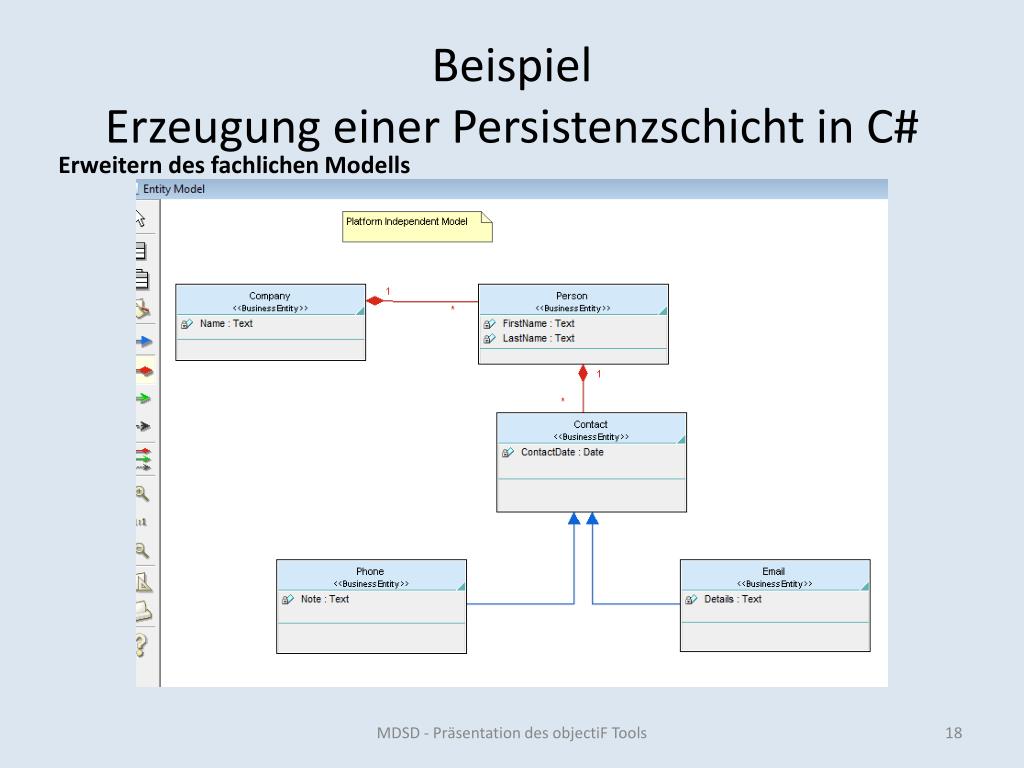

18. BeispielErzeugung einer Persistenzschicht in C# Erweitern des fachlichen Modells MDSD - Präsentation des objectiF Tools

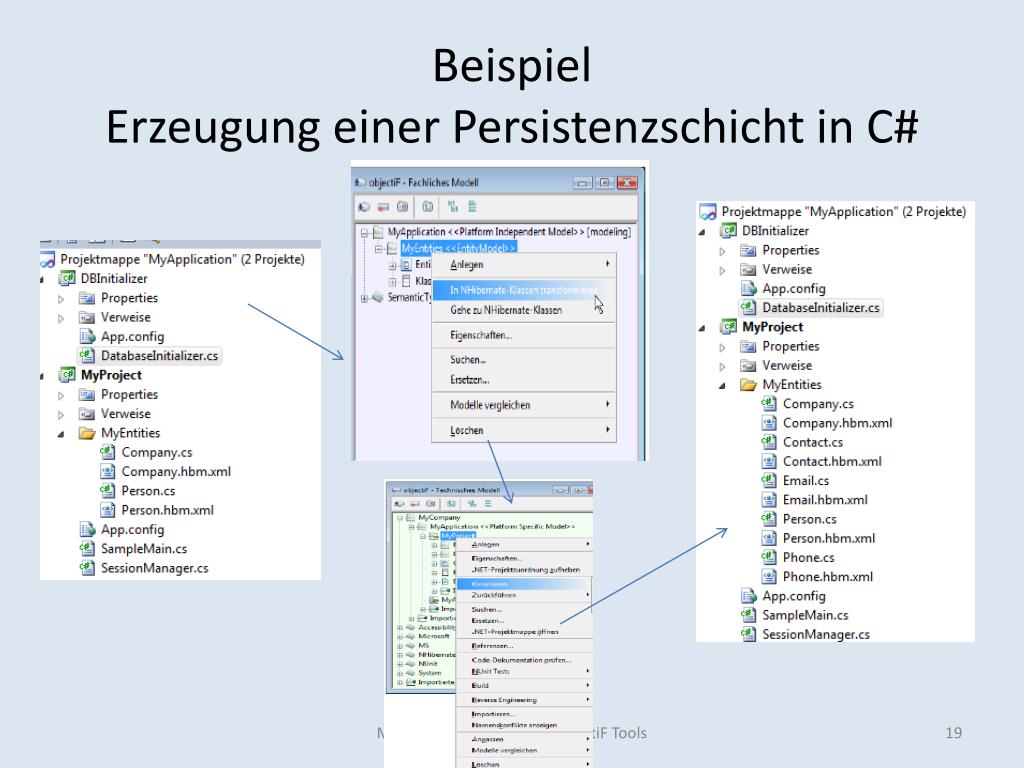

19. BeispielErzeugung einer Persistenzschicht in C# MDSD - Präsentation des objectiF Tools

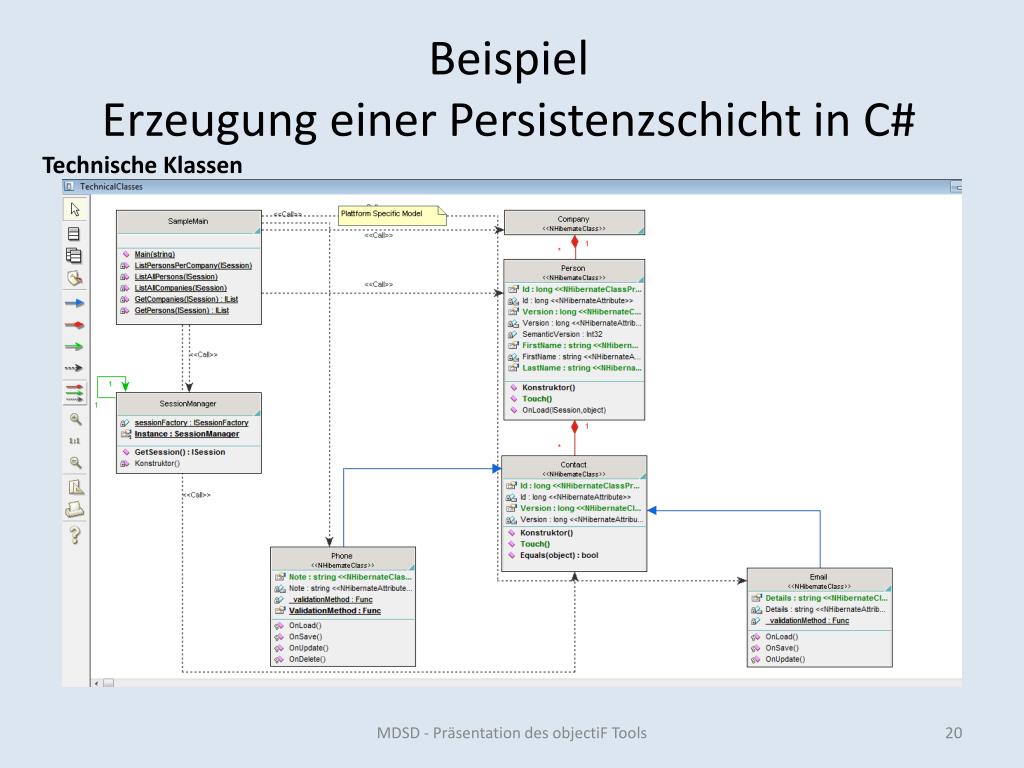

20. BeispielErzeugung einer Persistenzschicht in C# Technische Klassen MDSD - Präsentation des objectiF Tools

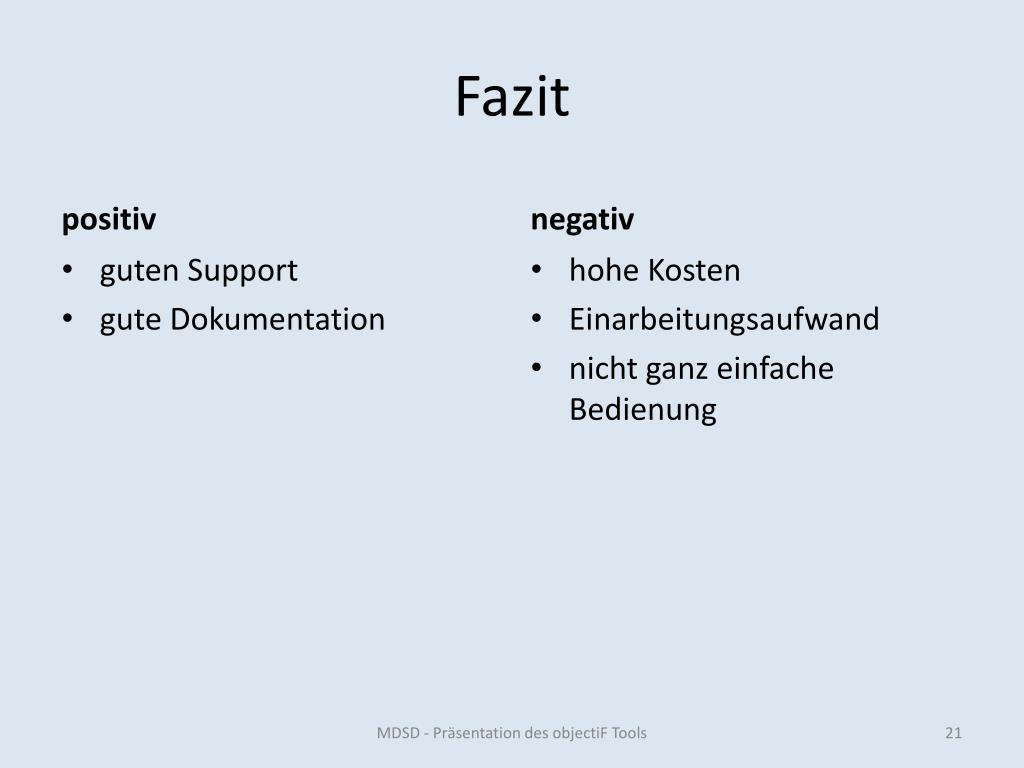

21. Fazit positiv negativ hohe Kosten Einarbeitungsaufwand nicht ganz einfache Bedienung • guten Support • gute Dokumentation MDSD - Präsentation des objectiF Tools
