第 11 章 尺寸标注

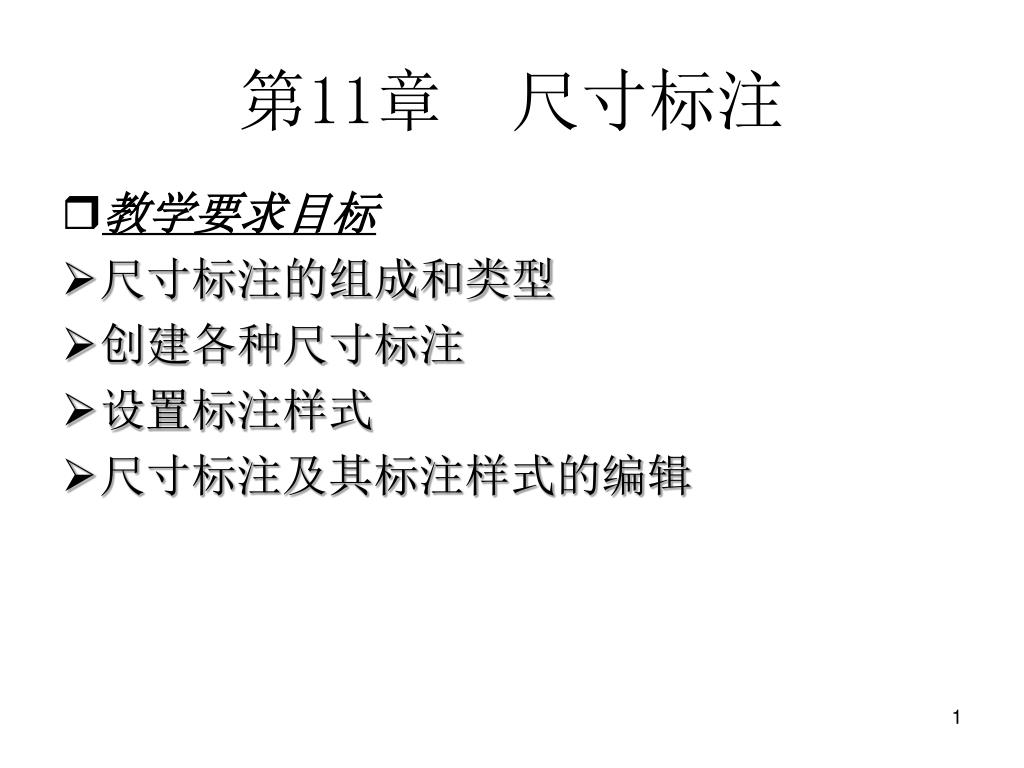

1. 第11章 尺寸标注 • 教学要求目标 • 尺寸标注的组成和类型 • 创建各种尺寸标注 • 设置标注样式 • 尺寸标注及其标注样式的编辑

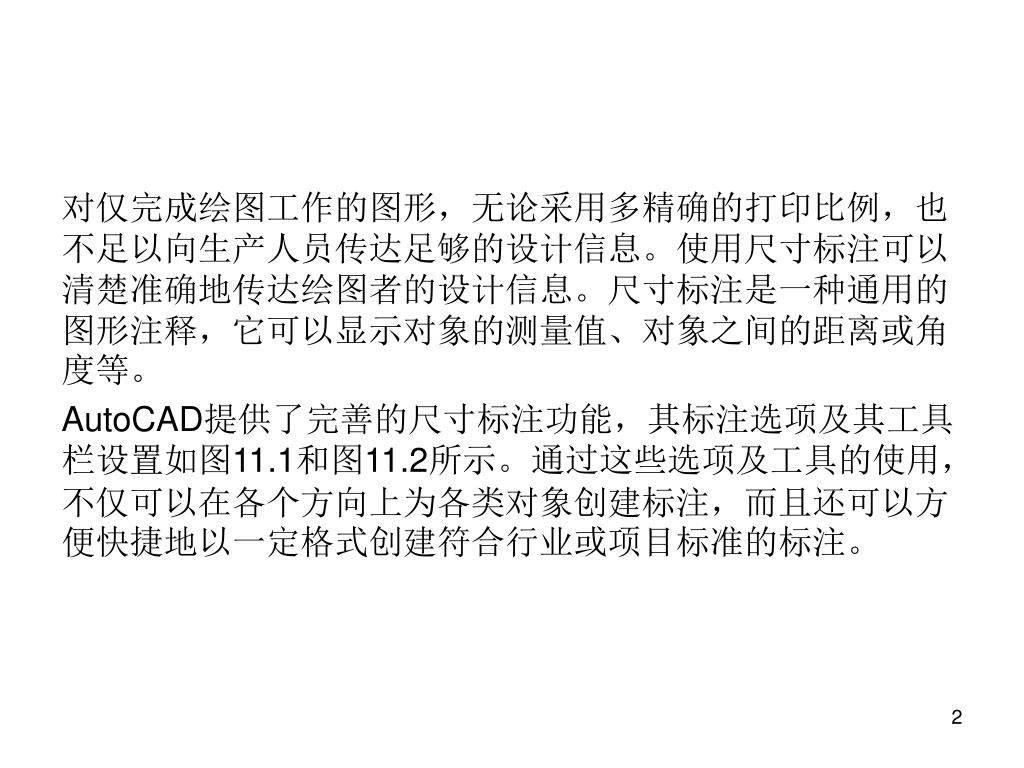

2. 对仅完成绘图工作的图形，无论采用多精确的打印比例，也不足以向生产人员传达足够的设计信息。使用尺寸标注可以清楚准确地传达绘图者的设计信息。尺寸标注是一种通用的图形注释，它可以显示对象的测量值、对象之间的距离或角度等。对仅完成绘图工作的图形，无论采用多精确的打印比例，也不足以向生产人员传达足够的设计信息。使用尺寸标注可以清楚准确地传达绘图者的设计信息。尺寸标注是一种通用的图形注释，它可以显示对象的测量值、对象之间的距离或角度等。 AutoCAD提供了完善的尺寸标注功能，其标注选项及其工具栏设置如图11.1和图11.2所示。通过这些选项及工具的使用，不仅可以在各个方向上为各类对象创建标注，而且还可以方便快捷地以一定格式创建符合行业或项目标准的标注。

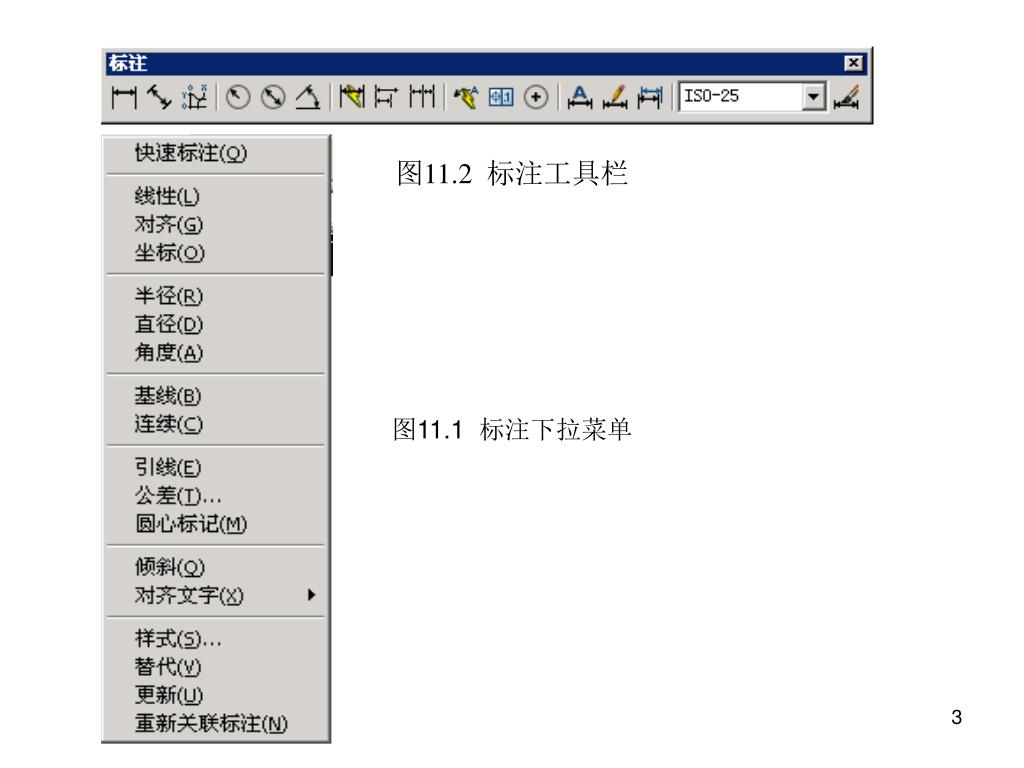

3. 图11.2 标注工具栏 图11.1 标注下拉菜单

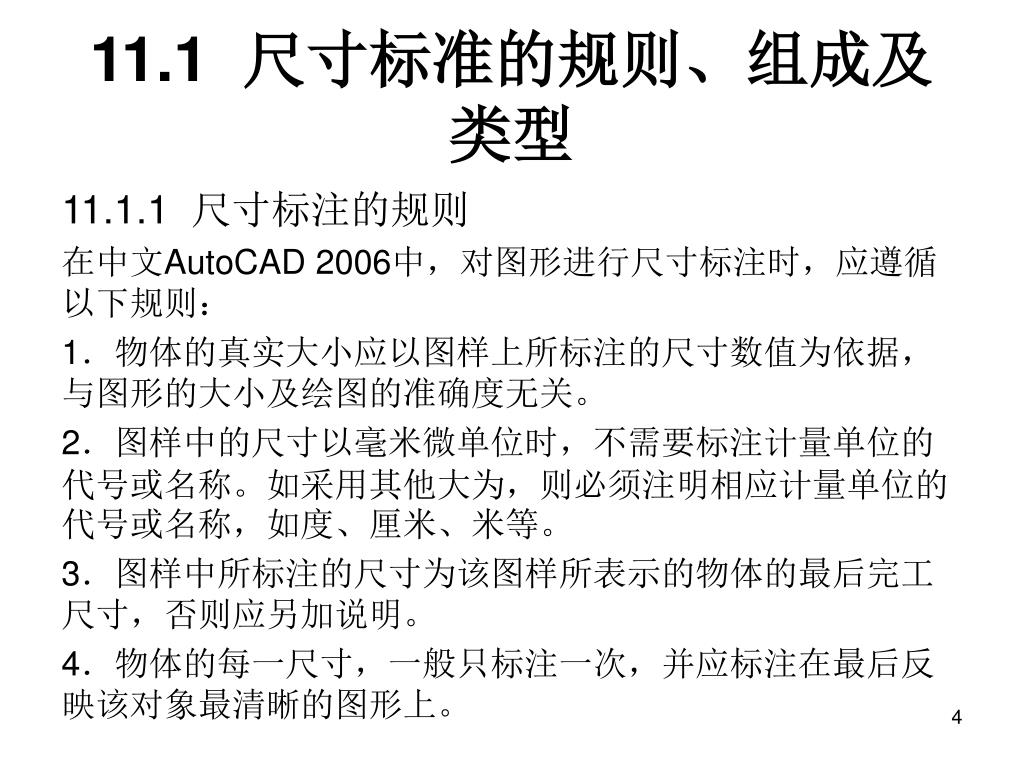

4. 11.1 尺寸标准的规则、组成及类型 11.1.1 尺寸标注的规则 在中文AutoCAD 2006中，对图形进行尺寸标注时，应遵循以下规则： 1．物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 2．图样中的尺寸以毫米微单位时，不需要标注计量单位的代号或名称。如采用其他大为，则必须注明相应计量单位的代号或名称，如度、厘米、米等。 3．图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。 4．物体的每一尺寸，一般只标注一次，并应标注在最后反映该对象最清晰的图形上。

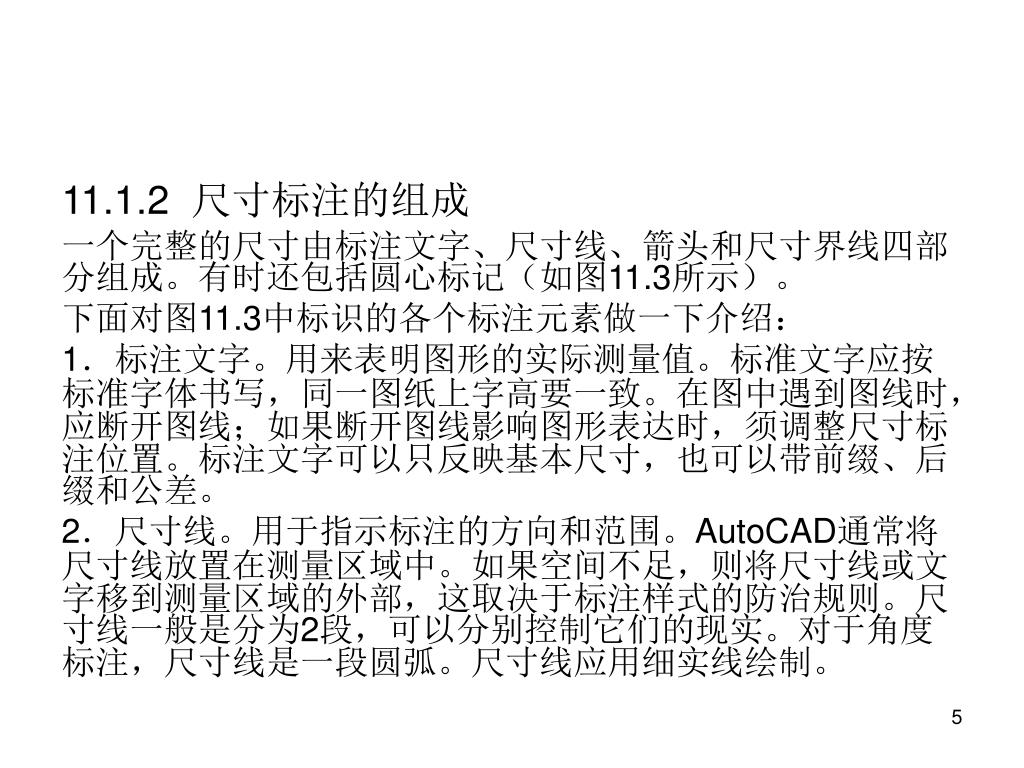

5. 11.1.2 尺寸标注的组成 一个完整的尺寸由标注文字、尺寸线、箭头和尺寸界线四部分组成。有时还包括圆心标记（如图11.3所示）。 下面对图11.3中标识的各个标注元素做一下介绍： 1．标注文字。用来表明图形的实际测量值。标准文字应按标准字体书写，同一图纸上字高要一致。在图中遇到图线时，应断开图线；如果断开图线影响图形表达时，须调整尺寸标注位置。标注文字可以只反映基本尺寸，也可以带前缀、后缀和公差。 2．尺寸线。用于指示标注的方向和范围。AutoCAD通常将尺寸线放置在测量区域中。如果空间不足，则将尺寸线或文字移到测量区域的外部，这取决于标注样式的防治规则。尺寸线一般是分为2段，可以分别控制它们的现实。对于角度标注，尺寸线是一段圆弧。尺寸线应用细实线绘制。

6. 图11.3 尺寸标注的组成 图11.4 圆心标记和中心线标记

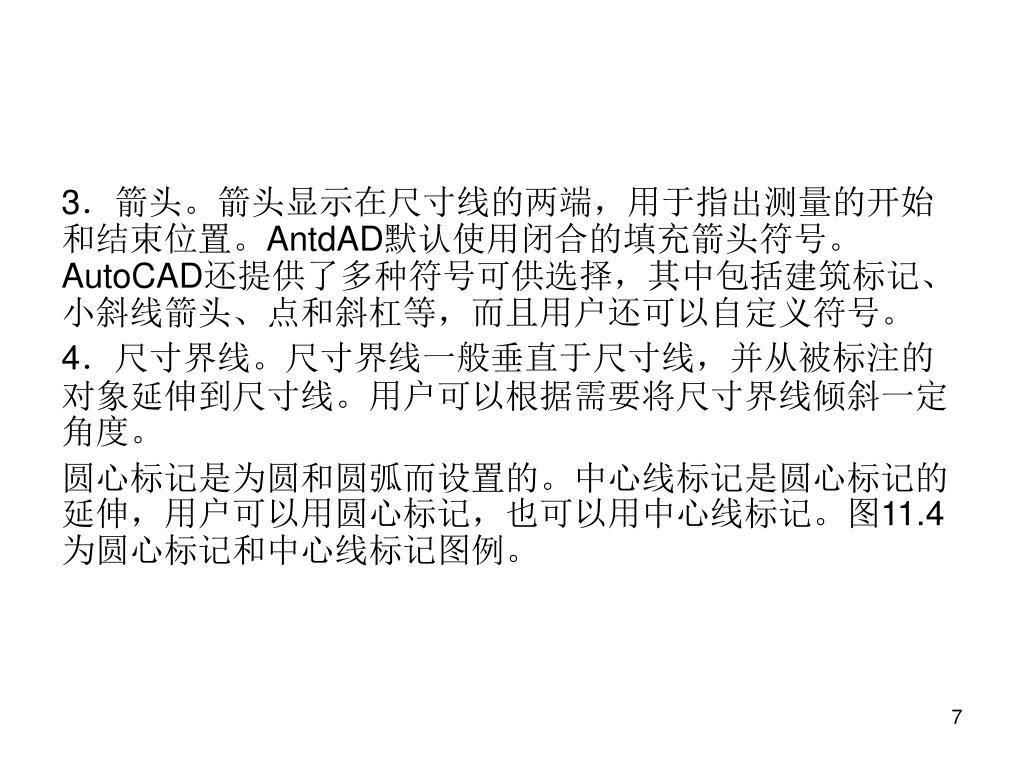

7. 3．箭头。箭头显示在尺寸线的两端，用于指出测量的开始和结束位置。AntdAD默认使用闭合的填充箭头符号。AutoCAD还提供了多种符号可供选择，其中包括建筑标记、小斜线箭头、点和斜杠等，而且用户还可以自定义符号。3．箭头。箭头显示在尺寸线的两端，用于指出测量的开始和结束位置。AntdAD默认使用闭合的填充箭头符号。AutoCAD还提供了多种符号可供选择，其中包括建筑标记、小斜线箭头、点和斜杠等，而且用户还可以自定义符号。 4．尺寸界线。尺寸界线一般垂直于尺寸线，并从被标注的对象延伸到尺寸线。用户可以根据需要将尺寸界线倾斜一定角度。 圆心标记是为圆和圆弧而设置的。中心线标记是圆心标记的延伸，用户可以用圆心标记，也可以用中心线标记。图11.4为圆心标记和中心线标记图例。

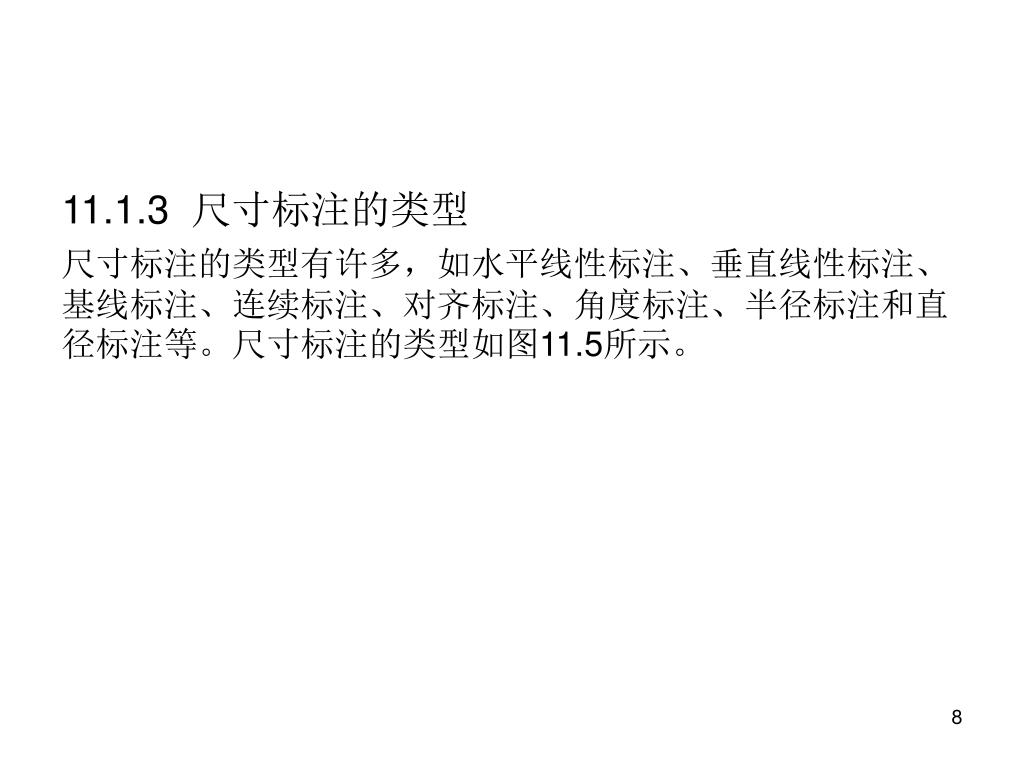

8. 11.1.3 尺寸标注的类型 尺寸标注的类型有许多，如水平线性标注、垂直线性标注、基线标注、连续标注、对齐标注、角度标注、半径标注和直径标注等。尺寸标注的类型如图11.5所示。

9. 图11.5 尺寸标注类型

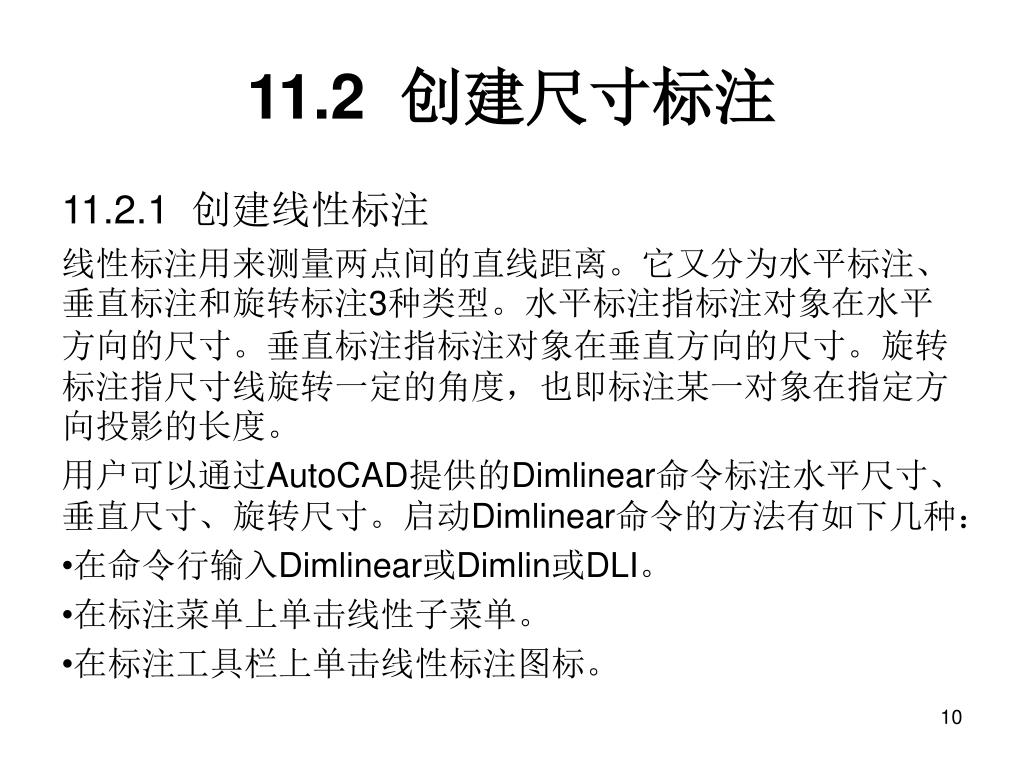

10. 11.2 创建尺寸标注 11.2.1 创建线性标注 线性标注用来测量两点间的直线距离。它又分为水平标注、垂直标注和旋转标注3种类型。水平标注指标注对象在水平方向的尺寸。垂直标注指标注对象在垂直方向的尺寸。旋转标注指尺寸线旋转一定的角度，也即标注某一对象在指定方向投影的长度。 用户可以通过AutoCAD提供的Dimlinear命令标注水平尺寸、垂直尺寸、旋转尺寸。启动Dimlinear命令的方法有如下几种： • 在命令行输入Dimlinear或Dimlin或DLI。 • 在标注菜单上单击线性子菜单。 • 在标注工具栏上单击线性标注图标。

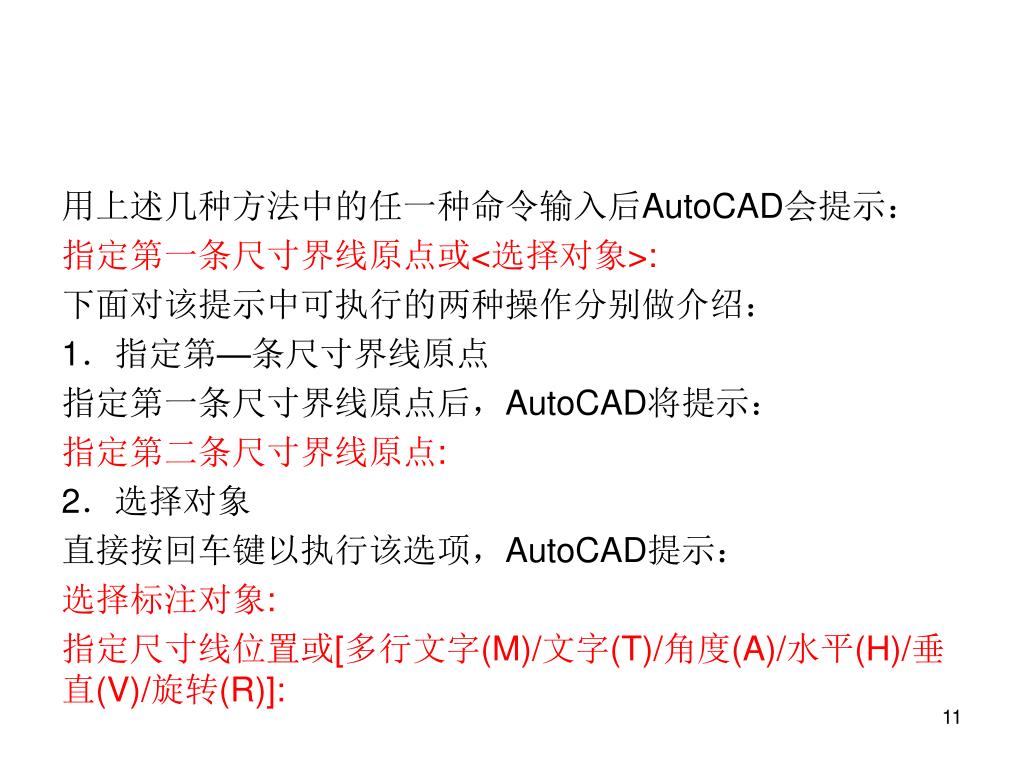

11. 用上述几种方法中的任一种命令输入后AutoCAD会提示：用上述几种方法中的任一种命令输入后AutoCAD会提示： 指定第一条尺寸界线原点或<选择对象>: 下面对该提示中可执行的两种操作分别做介绍： 1．指定第—条尺寸界线原点 指定第一条尺寸界线原点后，AutoCAD将提示： 指定第二条尺寸界线原点: 2．选择对象 直接按回车键以执行该选项，AutoCAD提示： 选择标注对象: 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:

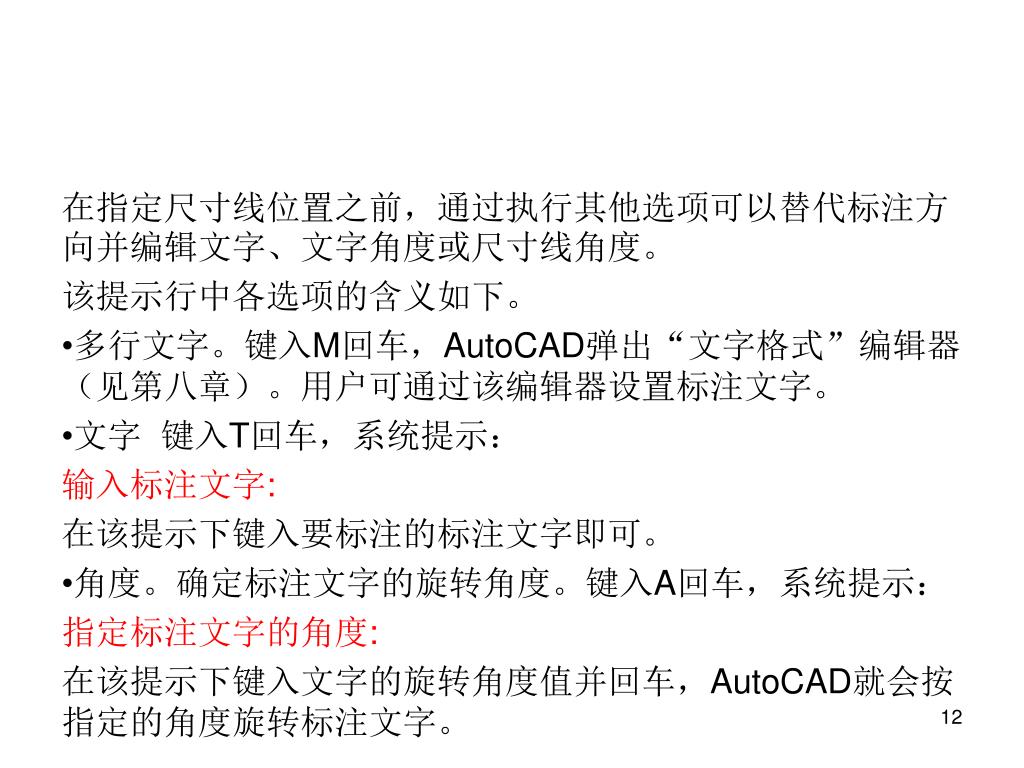

12. 在指定尺寸线位置之前，通过执行其他选项可以替代标注方向并编辑文字、文字角度或尺寸线角度。在指定尺寸线位置之前，通过执行其他选项可以替代标注方向并编辑文字、文字角度或尺寸线角度。 该提示行中各选项的含义如下。 • 多行文字。键入M回车，AutoCAD弹出“文字格式”编辑器（见第八章）。用户可通过该编辑器设置标注文字。 • 文字 键入T回车，系统提示： 输入标注文字: 在该提示下键入要标注的标注文字即可。 • 角度。确定标注文字的旋转角度。键入A回车，系统提示： 指定标注文字的角度: 在该提示下键入文字的旋转角度值并回车，AutoCAD就会按指定的角度旋转标注文字。

13. 水平。标注水平尺寸。键入H回车，系统提示：水平。标注水平尺寸。键入H回车，系统提示： 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: 在该提示下，用户可直接确定尺寸线的位置，也可以执行“多行文字”、“文字”或“角度”选项，以确定要标注的标注文字或标注文字的旋转角度。 • 垂直。标注指定垂直型尺寸。键入V回车，系统提示： 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: 该提示与执行“水平”选项的提示相同，用户可按提示执行相应操作。 • 旋转。执行该选项可旋转尺寸界线。键入R回车，系统提示； 指定尺寸线角度: 在该提示下键入要旋转尺寸线的角度值。

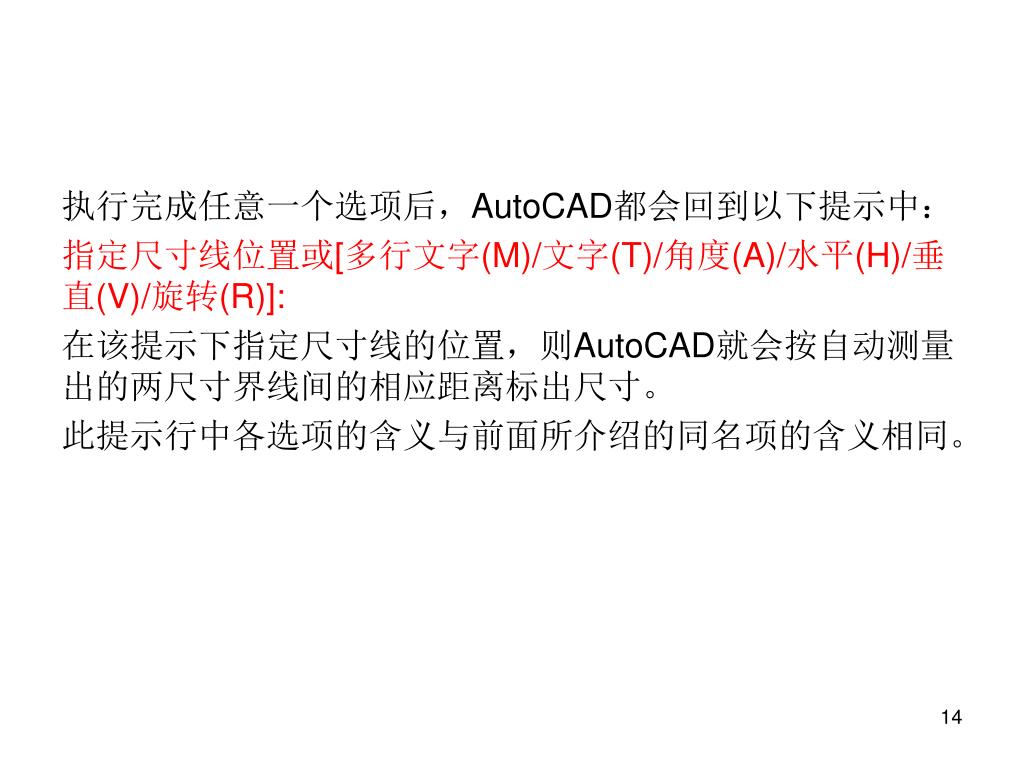

14. 执行完成任意一个选项后，AutoCAD都会回到以下提示中：执行完成任意一个选项后，AutoCAD都会回到以下提示中： 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 在该提示下指定尺寸线的位置，则AutoCAD就会按自动测量出的两尺寸界线间的相应距离标出尺寸。 此提示行中各选项的含义与前面所介绍的同名项的含义相同。

15. 图11.6 线性标注 图11.7 对齐标注

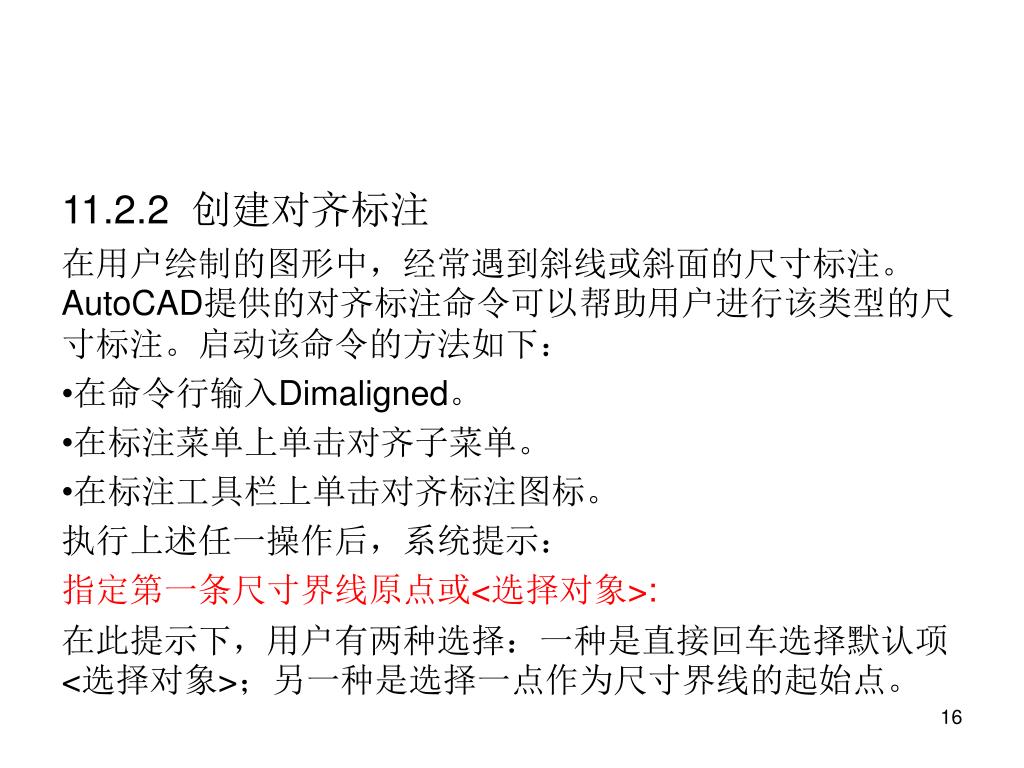

16. 11.2.2 创建对齐标注 在用户绘制的图形中，经常遇到斜线或斜面的尺寸标注。AutoCAD提供的对齐标注命令可以帮助用户进行该类型的尺寸标注。启动该命令的方法如下： • 在命令行输入Dimaligned。 • 在标注菜单上单击对齐子菜单。 • 在标注工具栏上单击对齐标注图标。 执行上述任一操作后，系统提示： 指定第一条尺寸界线原点或<选择对象>: 在此提示下，用户有两种选择：一种是直接回车选择默认项<选择对象>；另一种是选择一点作为尺寸界线的起始点。

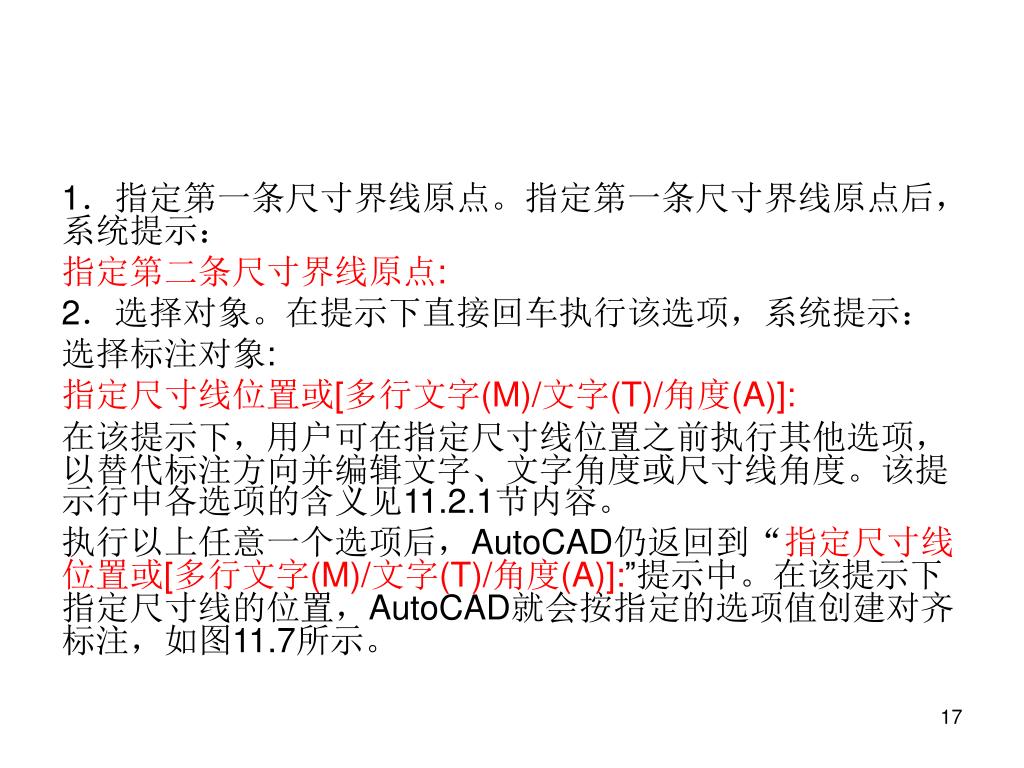

17. 1．指定第一条尺寸界线原点。指定第一条尺寸界线原点后，系统提示：1．指定第一条尺寸界线原点。指定第一条尺寸界线原点后，系统提示： 指定第二条尺寸界线原点: 2．选择对象。在提示下直接回车执行该选项，系统提示： 选择标注对象: 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: 在该提示下，用户可在指定尺寸线位置之前执行其他选项，以替代标注方向并编辑文字、文字角度或尺寸线角度。该提示行中各选项的含义见11.2.1节内容。 执行以上任意一个选项后，AutoCAD仍返回到“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:”提示中。在该提示下指定尺寸线的位置，AutoCAD就会按指定的选项值创建对齐标注，如图11.7所示。

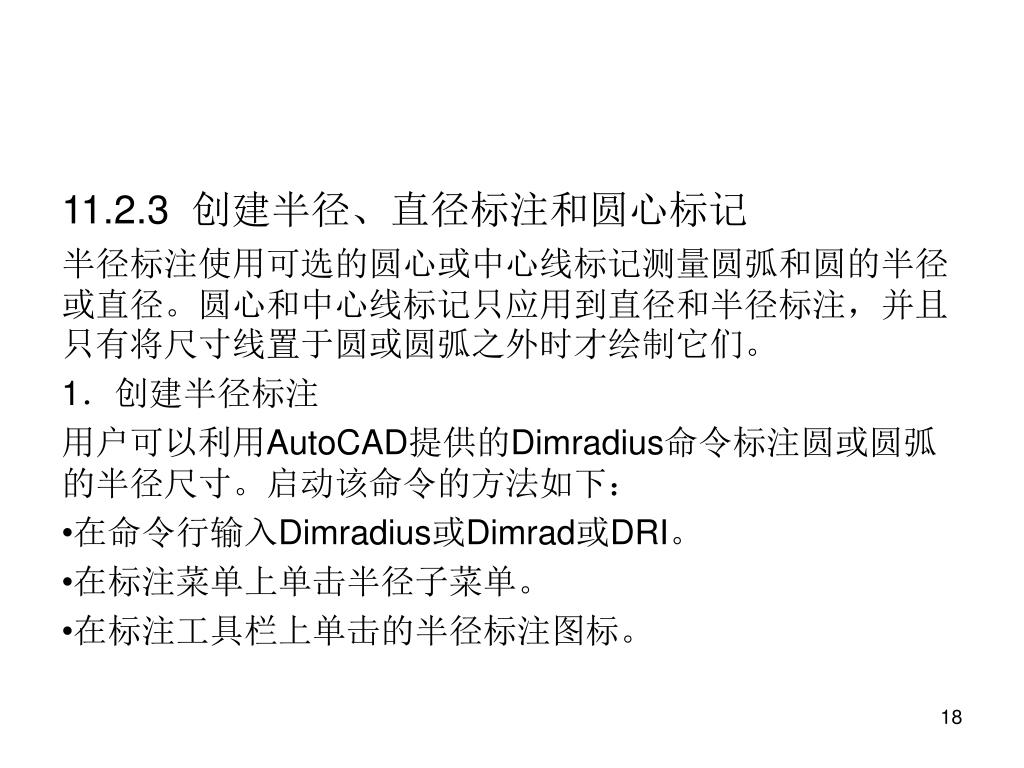

18. 11.2.3 创建半径、直径标注和圆心标记 半径标注使用可选的圆心或中心线标记测量圆弧和圆的半径或直径。圆心和中心线标记只应用到直径和半径标注，并且只有将尺寸线置于圆或圆弧之外时才绘制它们。 1．创建半径标注 用户可以利用AutoCAD提供的Dimradius命令标注圆或圆弧的半径尺寸。启动该命令的方法如下： • 在命令行输入Dimradius或Dimrad或DRI。 • 在标注菜单上单击半径子菜单。 • 在标注工具栏上单击的半径标注图标。

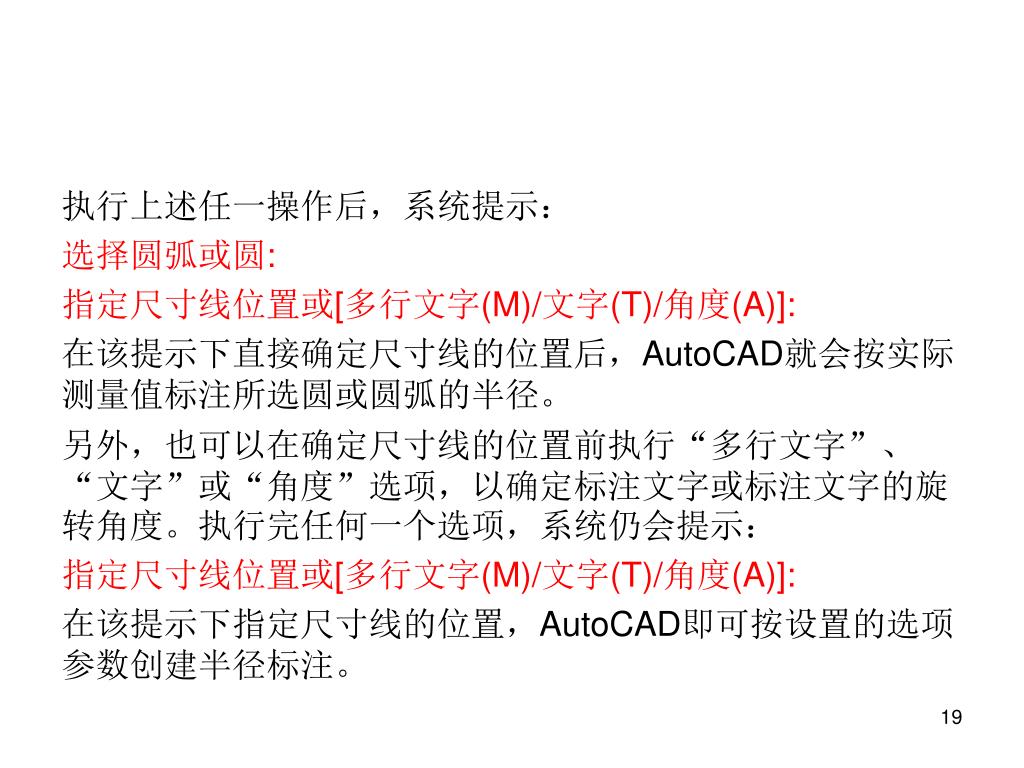

19. 执行上述任一操作后，系统提示： 选择圆弧或圆: 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: 在该提示下直接确定尺寸线的位置后，AutoCAD就会按实际测量值标注所选圆或圆弧的半径。 另外，也可以在确定尺寸线的位置前执行“多行文字”、“文字”或“角度”选项，以确定标注文字或标注文字的旋转角度。执行完任何一个选项，系统仍会提示： 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: 在该提示下指定尺寸线的位置，AutoCAD即可按设置的选项参数创建半径标注。

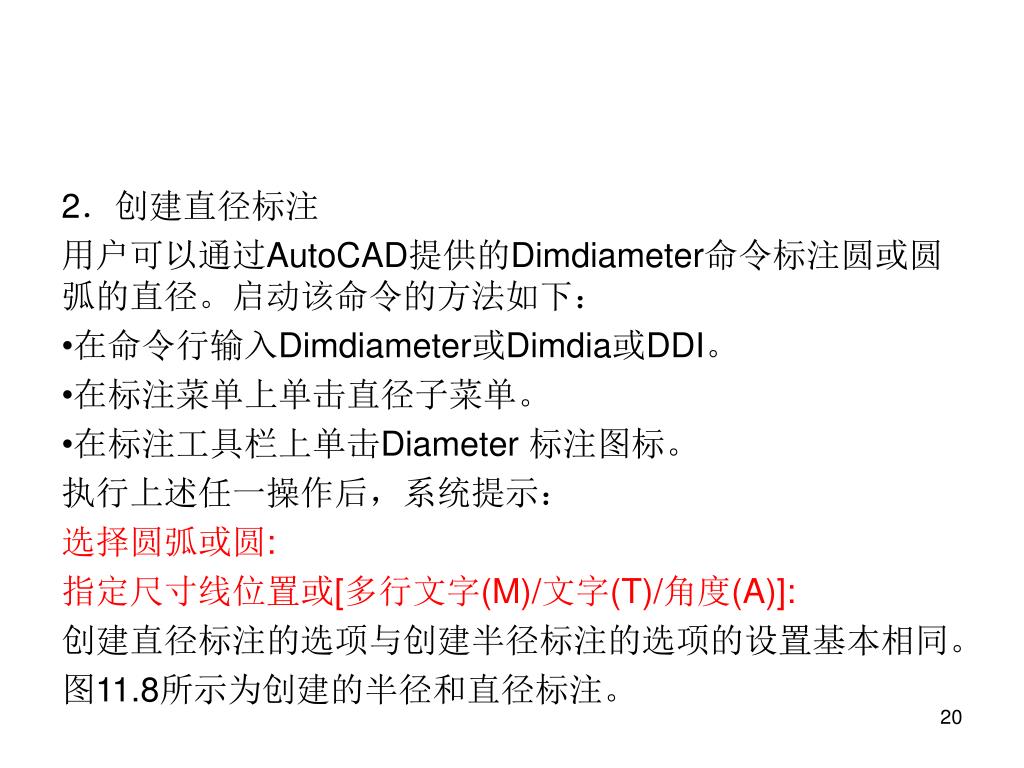

20. 2．创建直径标注 用户可以通过AutoCAD提供的Dimdiameter命令标注圆或圆弧的直径。启动该命令的方法如下： • 在命令行输入Dimdiameter或Dimdia或DDI。 • 在标注菜单上单击直径子菜单。 • 在标注工具栏上单击Diameter 标注图标。 执行上述任一操作后，系统提示： 选择圆弧或圆: 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: 创建直径标注的选项与创建半径标注的选项的设置基本相同。 图11.8所示为创建的半径和直径标注。

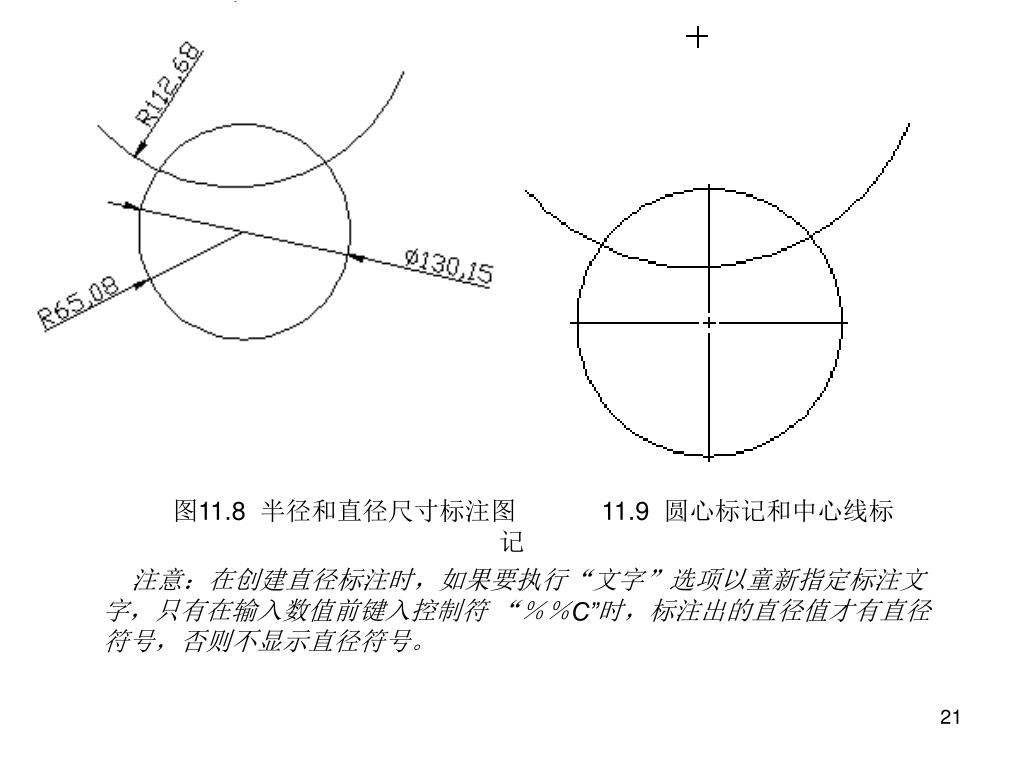

21. 图11.8 半径和直径尺寸标注图 11.9 圆心标记和中心线标记 注意：在创建直径标注时，如果要执行“文字”选项以童新指定标注文字，只有在输入数值前键入控制符 “％％C”时，标注出的直径值才有直径符号，否则不显示直径符号。

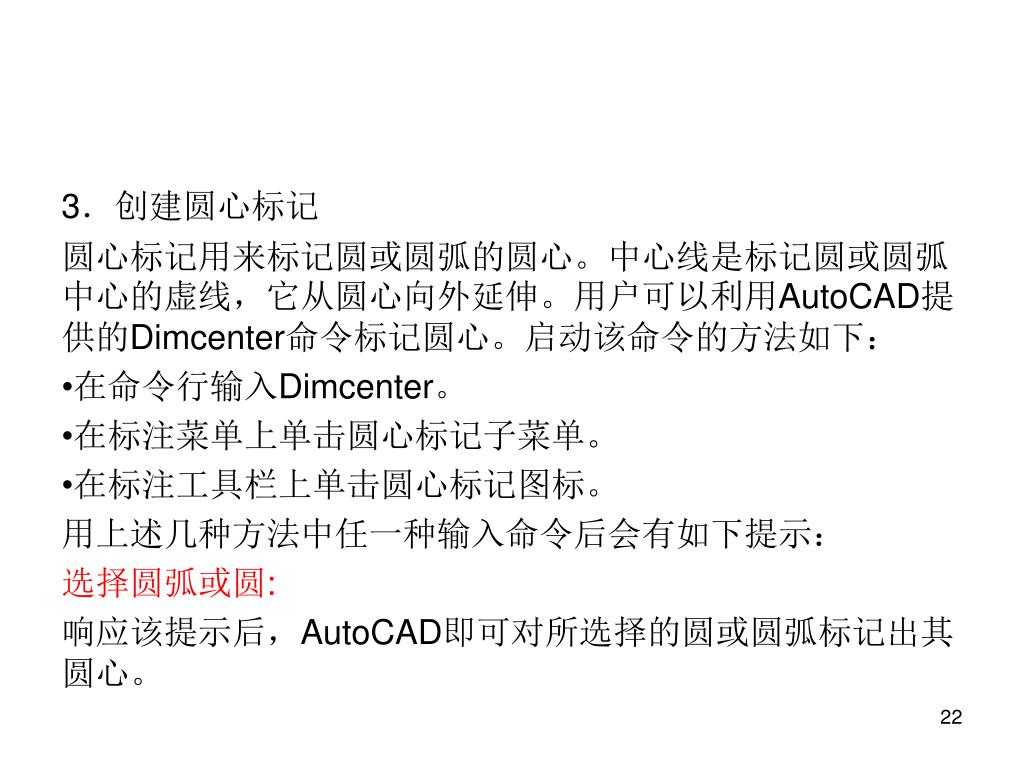

22. 3．创建圆心标记 圆心标记用来标记圆或圆弧的圆心。中心线是标记圆或圆弧中心的虚线，它从圆心向外延伸。用户可以利用AutoCAD提供的Dimcenter命令标记圆心。启动该命令的方法如下： • 在命令行输入Dimcenter。 • 在标注菜单上单击圆心标记子菜单。 • 在标注工具栏上单击圆心标记图标。 用上述几种方法中任一种输入命令后会有如下提示： 选择圆弧或圆: 响应该提示后，AutoCAD即可对所选择的圆或圆弧标记出其圆心。

23. 用户可以通过系统变量DIMCEN控制圆心标记的形式。当其值为正值时，作圆心标记，且该值是圆心标记线长度的一半；当其值为负值时，画出中心线且该值是圆心标记线长度的一半；当其值为0时，不画出圆心标记。图11.9为创建的圆心标记和中心线标记。用户可以通过系统变量DIMCEN控制圆心标记的形式。当其值为正值时，作圆心标记，且该值是圆心标记线长度的一半；当其值为负值时，画出中心线且该值是圆心标记线长度的一半；当其值为0时，不画出圆心标记。图11.9为创建的圆心标记和中心线标记。

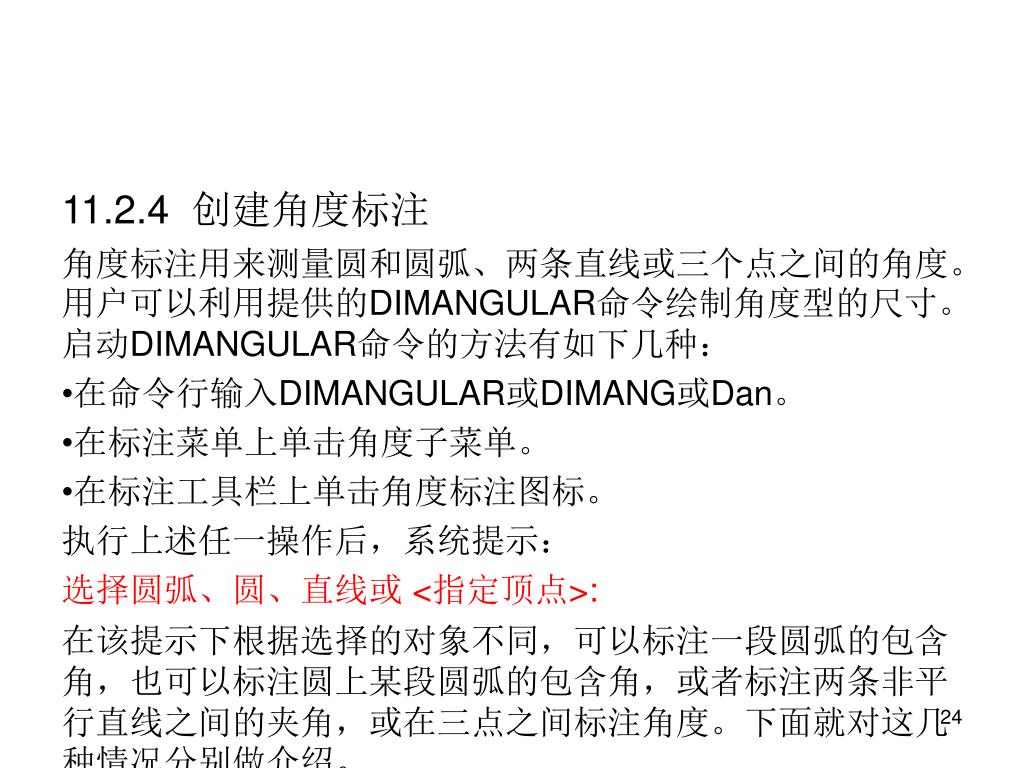

24. 11.2.4 创建角度标注 角度标注用来测量圆和圆弧、两条直线或三个点之间的角度。用户可以利用提供的DIMANGULAR命令绘制角度型的尺寸。启动DIMANGULAR命令的方法有如下几种： • 在命令行输入DIMANGULAR或DIMANG或Dan。 • 在标注菜单上单击角度子菜单。 • 在标注工具栏上单击角度标注图标。 执行上述任一操作后，系统提示： 选择圆弧、圆、直线或 <指定顶点>: 在该提示下根据选择的对象不同，可以标注一段圆弧的包含角，也可以标注圆上某段圆弧的包含角，或者标注两条非平行直线之间的夹角，或在三点之间标注角度。下面就对这几种情况分别做介绍。

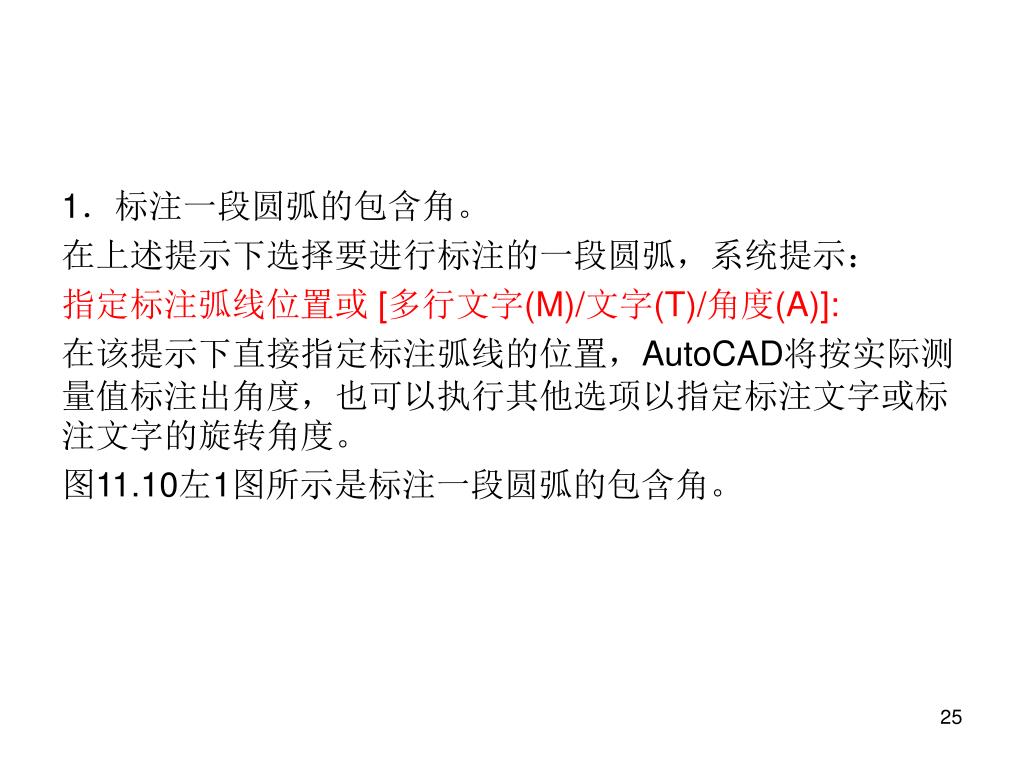

25. 1．标注一段圆弧的包含角。 在上述提示下选择要进行标注的一段圆弧，系统提示： 指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)]: 在该提示下直接指定标注弧线的位置，AutoCAD将按实际测量值标注出角度，也可以执行其他选项以指定标注文字或标注文字的旋转角度。 图11.10左1图所示是标注一段圆弧的包含角。

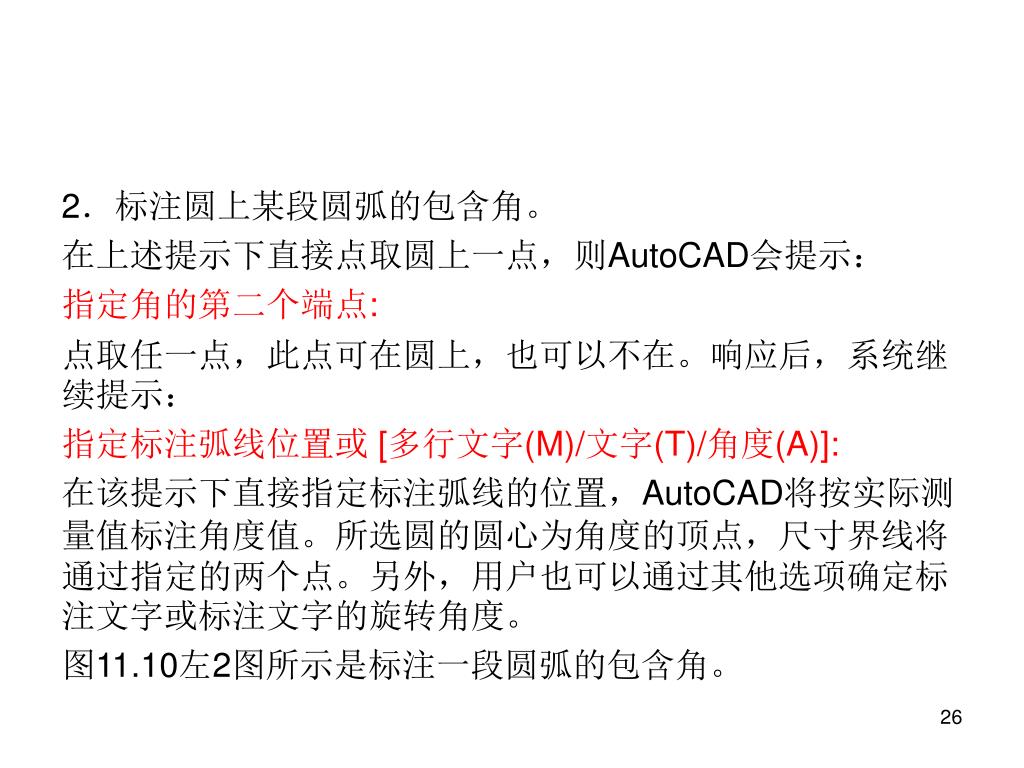

26. 2．标注圆上某段圆弧的包含角。 在上述提示下直接点取圆上一点，则AutoCAD会提示： 指定角的第二个端点: 点取任一点，此点可在圆上，也可以不在。响应后，系统继续提示： 指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)]: 在该提示下直接指定标注弧线的位置，AutoCAD将按实际测量值标注角度值。所选圆的圆心为角度的顶点，尺寸界线将通过指定的两个点。另外，用户也可以通过其他选项确定标注文字或标注文字的旋转角度。 图11.10左2图所示是标注一段圆弧的包含角。

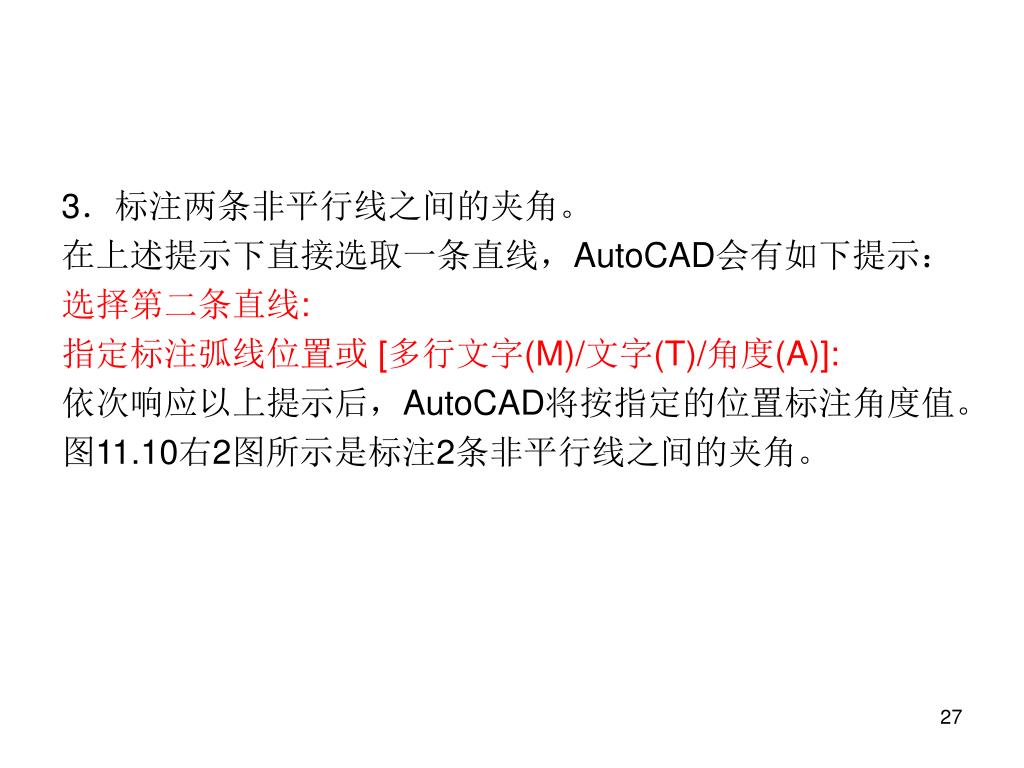

27. 3．标注两条非平行线之间的夹角。 在上述提示下直接选取一条直线，AutoCAD会有如下提示： 选择第二条直线: 指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)]: 依次响应以上提示后，AutoCAD将按指定的位置标注角度值。 图11.10右2图所示是标注2条非平行线之间的夹角。

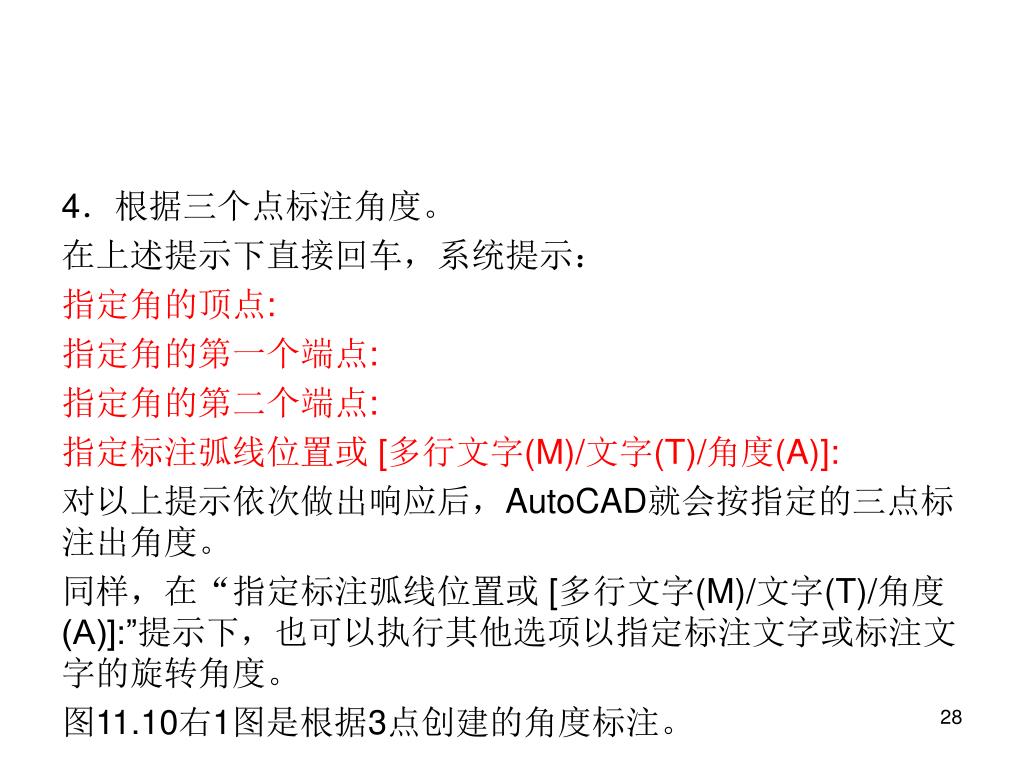

28. 4．根据三个点标注角度。 在上述提示下直接回车，系统提示： 指定角的顶点: 指定角的第一个端点: 指定角的第二个端点: 指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)]: 对以上提示依次做出响应后，AutoCAD就会按指定的三点标注出角度。 同样，在“指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)]:”提示下，也可以执行其他选项以指定标注文字或标注文字的旋转角度。 图11.10右1图是根据3点创建的角度标注。

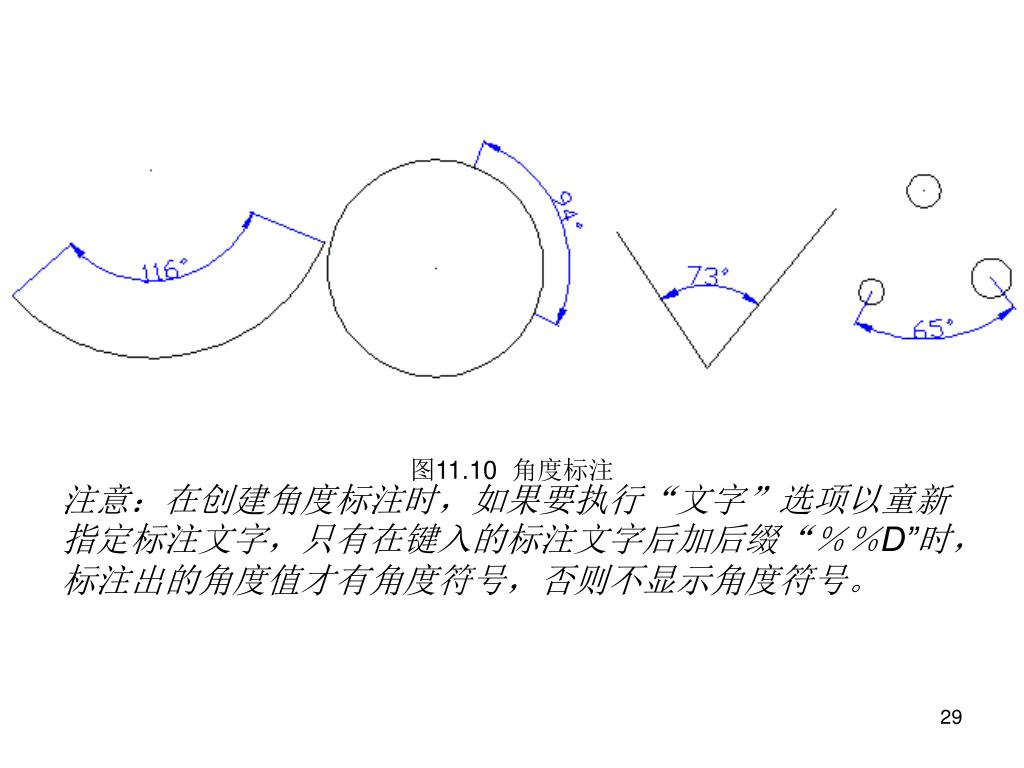

29. 注意：在创建角度标注时，如果要执行“文字”选项以童新指定标注文字，只有在键入的标注文字后加后缀“％％D”时，标注出的角度值才有角度符号，否则不显示角度符号。注意：在创建角度标注时，如果要执行“文字”选项以童新指定标注文字，只有在键入的标注文字后加后缀“％％D”时，标注出的角度值才有角度符号，否则不显示角度符号。 图11.10 角度标注

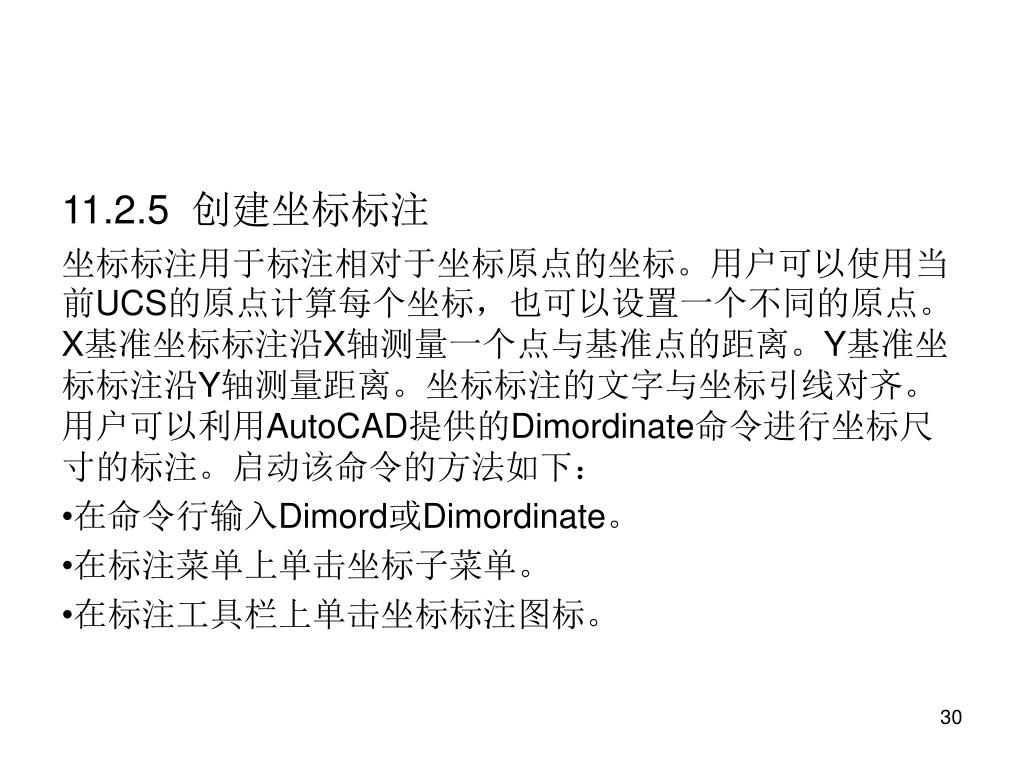

30. 11.2.5 创建坐标标注 坐标标注用于标注相对于坐标原点的坐标。用户可以使用当前UCS的原点计算每个坐标，也可以设置一个不同的原点。X基准坐标标注沿X轴测量一个点与基准点的距离。Y基准坐标标注沿Y轴测量距离。坐标标注的文字与坐标引线对齐。用户可以利用AutoCAD提供的Dimordinate命令进行坐标尺寸的标注。启动该命令的方法如下： • 在命令行输入Dimord或Dimordinate。 • 在标注菜单上单击坐标子菜单。 • 在标注工具栏上单击坐标标注图标。

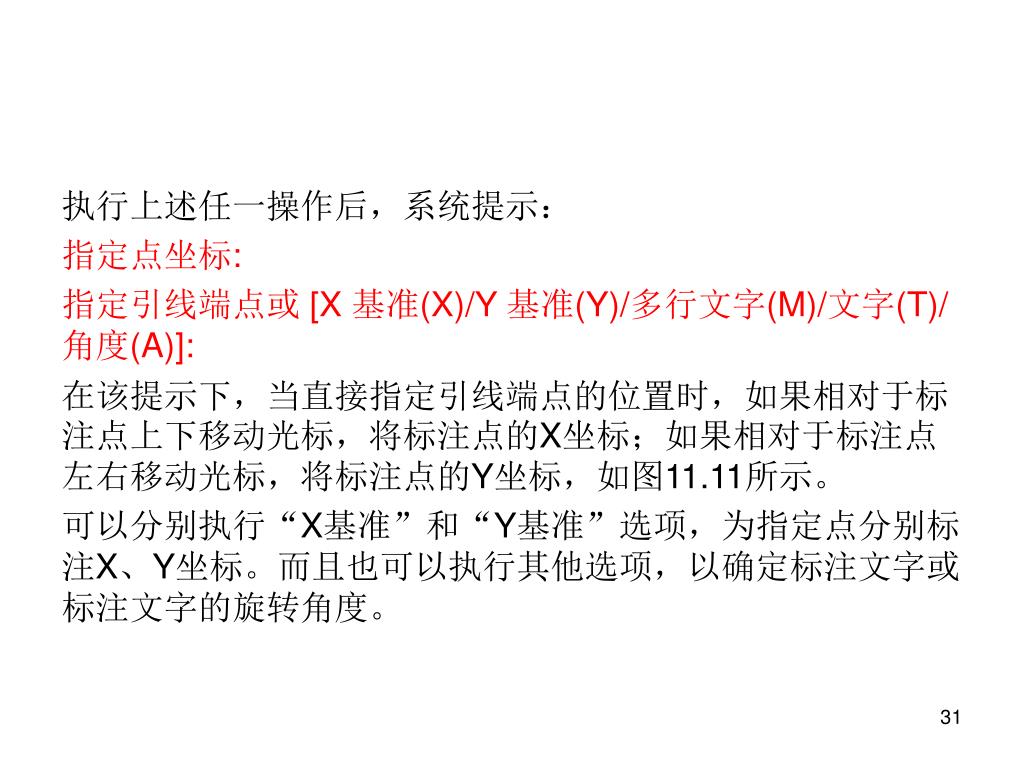

31. 执行上述任一操作后，系统提示： 指定点坐标: 指定引线端点或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]: 在该提示下，当直接指定引线端点的位置时，如果相对于标注点上下移动光标，将标注点的X坐标；如果相对于标注点左右移动光标，将标注点的Y坐标，如图11.11所示。 可以分别执行“X基准”和“Y基准”选项，为指定点分别标注X、Y坐标。而且也可以执行其他选项，以确定标注文字或标注文字的旋转角度。

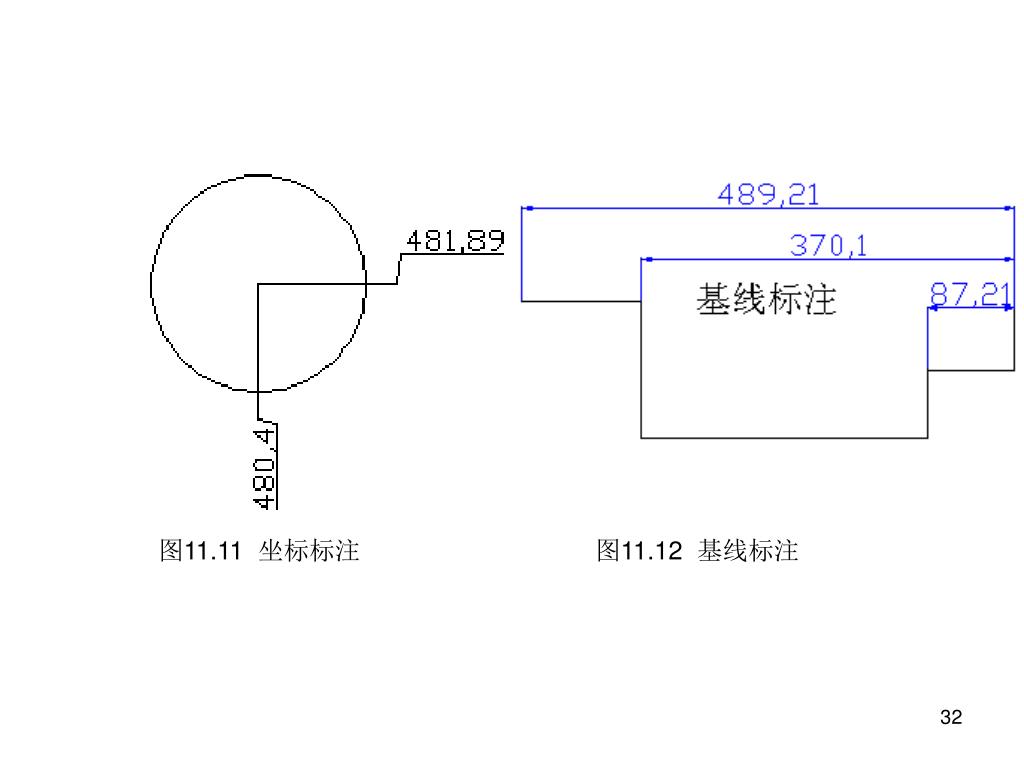

32. 图11.11 坐标标注 图11.12 基线标注

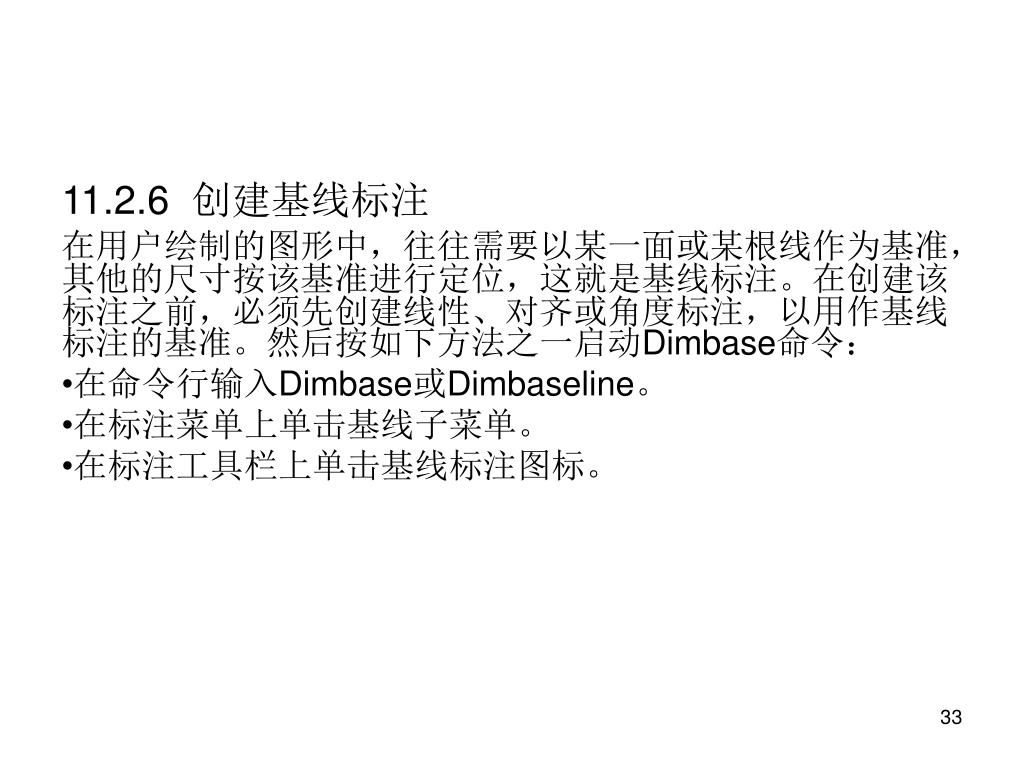

33. 11.2.6 创建基线标注 在用户绘制的图形中，往往需要以某一面或某根线作为基准，其他的尺寸按该基准进行定位，这就是基线标注。在创建该标注之前，必须先创建线性、对齐或角度标注，以用作基线标注的基准。然后按如下方法之一启动Dimbase命令： • 在命令行输入Dimbase或Dimbaseline。 • 在标注菜单上单击基线子菜单。 • 在标注工具栏上单击基线标注图标。

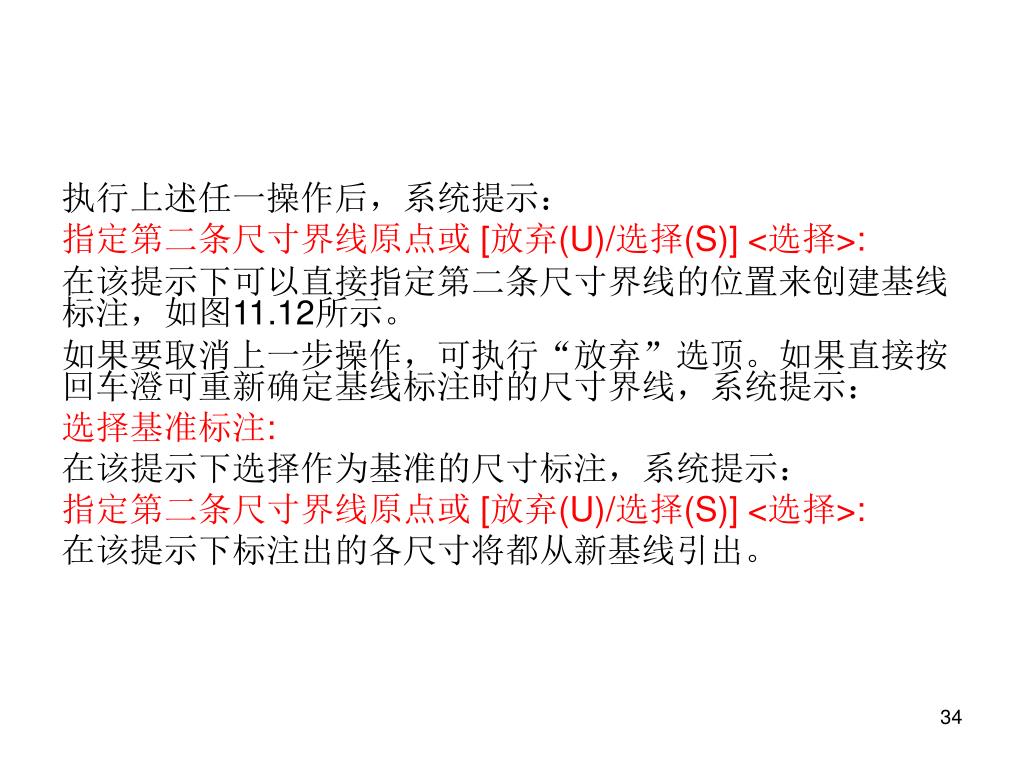

34. 执行上述任一操作后，系统提示： 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下可以直接指定第二条尺寸界线的位置来创建基线标注，如图11.12所示。 如果要取消上一步操作，可执行“放弃”选顶。如果直接按回车澄可重新确定基线标注时的尺寸界线，系统提示： 选择基准标注: 在该提示下选择作为基准的尺寸标注，系统提示： 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下标注出的各尺寸将都从新基线引出。

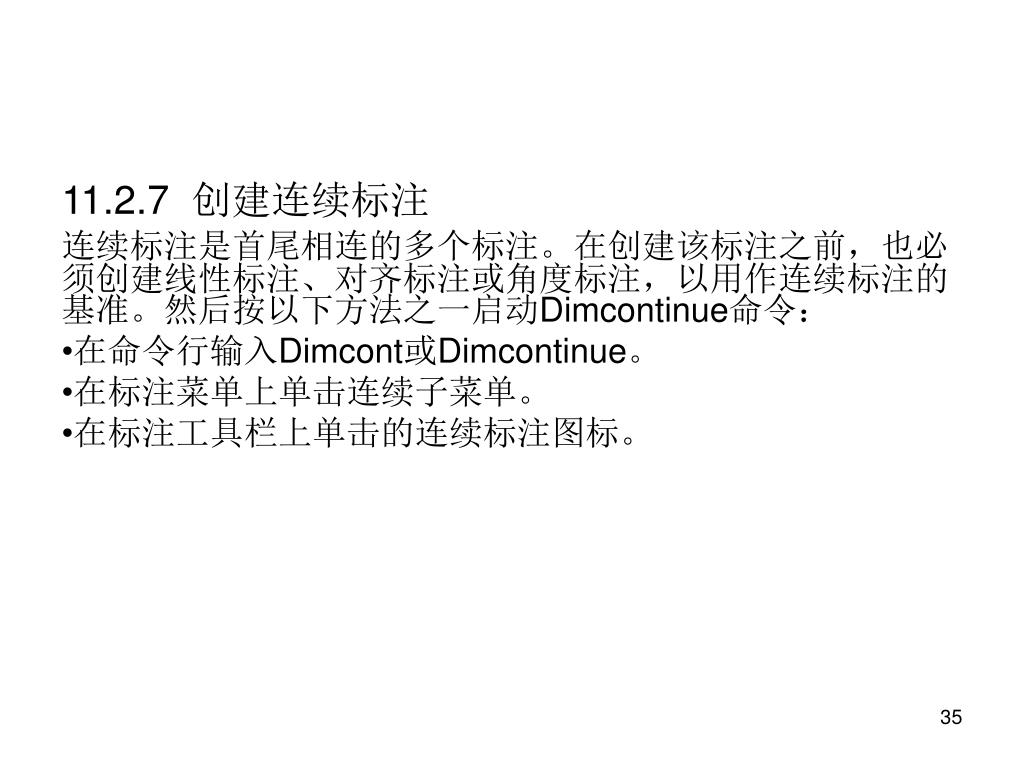

35. 11.2.7 创建连续标注 连续标注是首尾相连的多个标注。在创建该标注之前，也必须创建线性标注、对齐标注或角度标注，以用作连续标注的基准。然后按以下方法之一启动Dimcontinue命令： • 在命令行输入Dimcont或Dimcontinue。 • 在标注菜单上单击连续子菜单。 • 在标注工具栏上单击的连续标注图标。

36. 执行上述任一操作后，系统提示： 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下可依次确定下一个尺寸的第二条尺寸界线的原点位置。当标注全部尺寸后，仍出现该提示。直到按Esc键或按两下回车键结束该命令的使用，即可完成连续标注的创建，如图11.13所示。 在“指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:”提示下执行“放弃”选项可取消前一次操作；直接按回车键可重新确定连续标注时共用的尺寸界线，系统显示以下提示： 选择连续标注: 在该提示下选择尺寸界线后，系统会继续提示： 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下标注出的各尺寸将都从新基线引出。

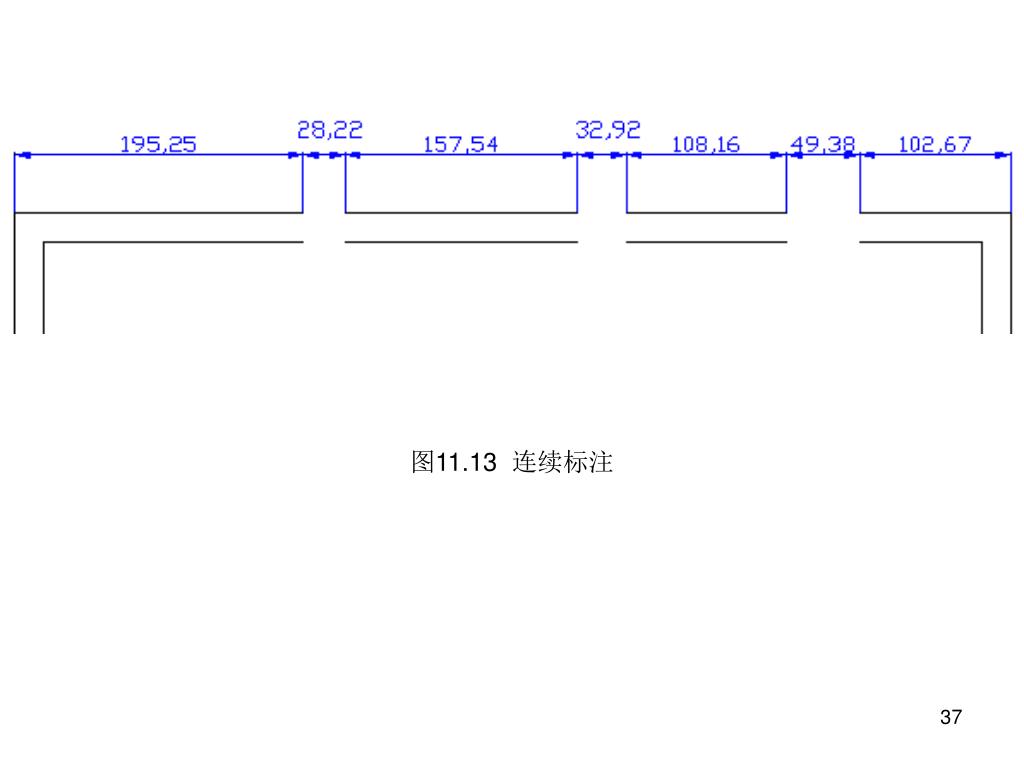

37. 图11.13 连续标注

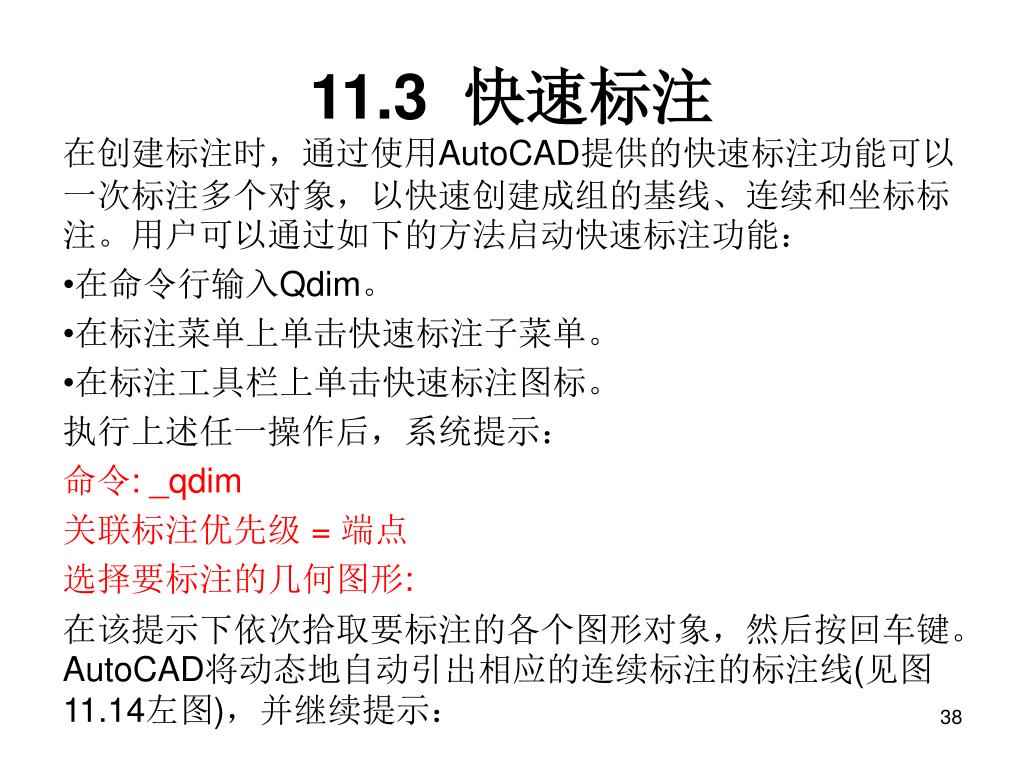

38. 11.3 快速标注 在创建标注时，通过使用AutoCAD提供的快速标注功能可以一次标注多个对象，以快速创建成组的基线、连续和坐标标注。用户可以通过如下的方法启动快速标注功能： • 在命令行输入Qdim。 • 在标注菜单上单击快速标注子菜单。 • 在标注工具栏上单击快速标注图标。 执行上述任一操作后，系统提示： 命令: _qdim 关联标注优先级 = 端点 选择要标注的几何图形: 在该提示下依次拾取要标注的各个图形对象，然后按回车键。AutoCAD将动态地自动引出相应的连续标注的标注线(见图11.14左图)，并继续提示：

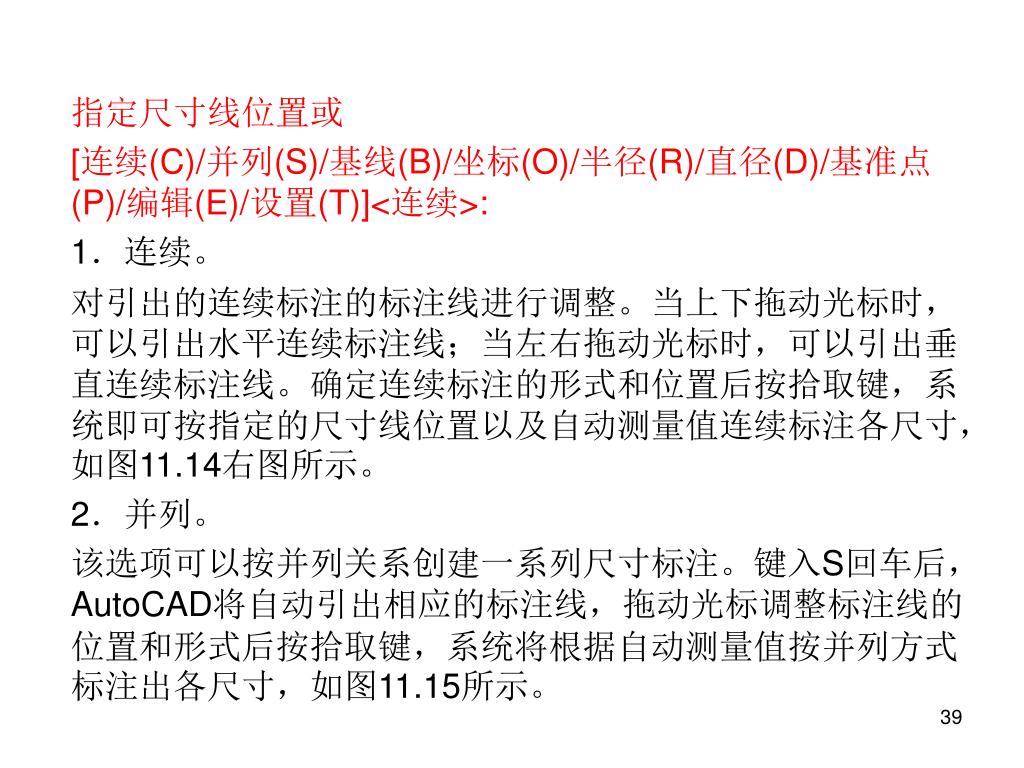

39. 指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)]<连续>: 1．连续。 对引出的连续标注的标注线进行调整。当上下拖动光标时，可以引出水平连续标注线；当左右拖动光标时，可以引出垂直连续标注线。确定连续标注的形式和位置后按拾取键，系统即可按指定的尺寸线位置以及自动测量值连续标注各尺寸，如图11.14右图所示。 2．并列。 该选项可以按并列关系创建一系列尺寸标注。键入S回车后，AutoCAD将自动引出相应的标注线，拖动光标调整标注线的位置和形式后按拾取键，系统将根据自动测量值按并列方式标注出各尺寸，如图11.15所示。

40. 图11.14 自动引出的标注线（左图）和创建的连续标注（右图） 图11.15 利用快速标注创建并列标注 图11.16 利用快速标注创建基线标注

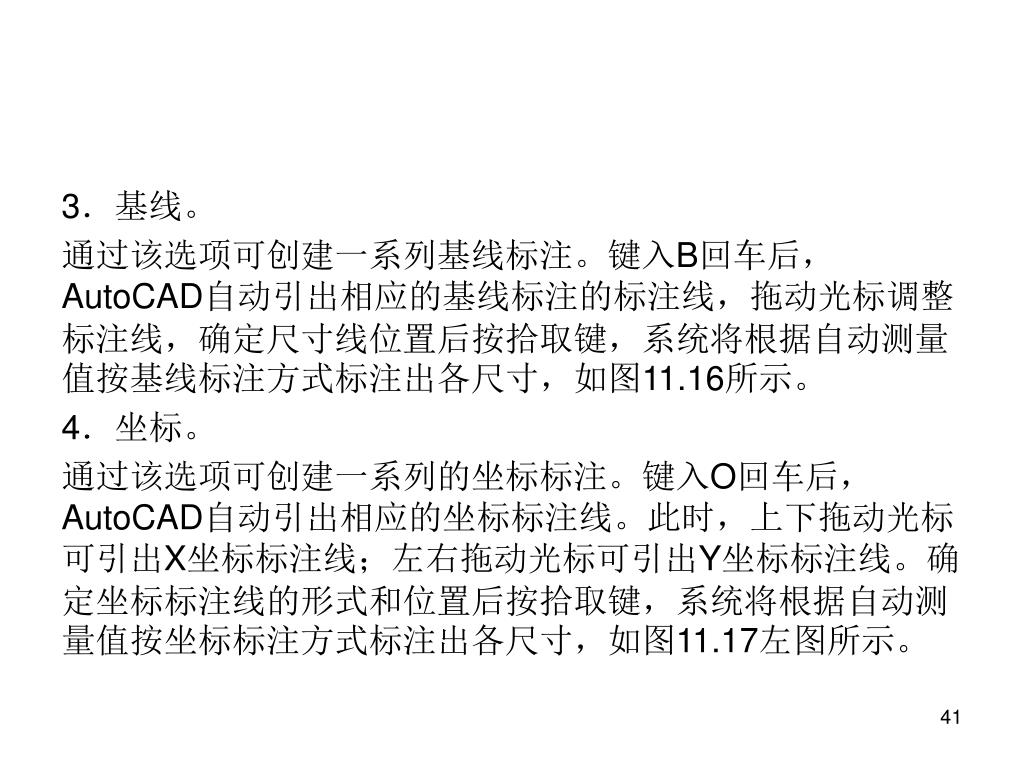

41. 3．基线。 通过该选项可创建一系列基线标注。键入B回车后，AutoCAD自动引出相应的基线标注的标注线，拖动光标调整标注线，确定尺寸线位置后按拾取键，系统将根据自动测量值按基线标注方式标注出各尺寸，如图11.16所示。 4．坐标。 通过该选项可创建一系列的坐标标注。键入O回车后，AutoCAD自动引出相应的坐标标注线。此时，上下拖动光标可引出X坐标标注线；左右拖动光标可引出Y坐标标注线。确定坐标标注线的形式和位置后按拾取键，系统将根据自动测量值按坐标标注方式标注出各尺寸，如图11.17左图所示。

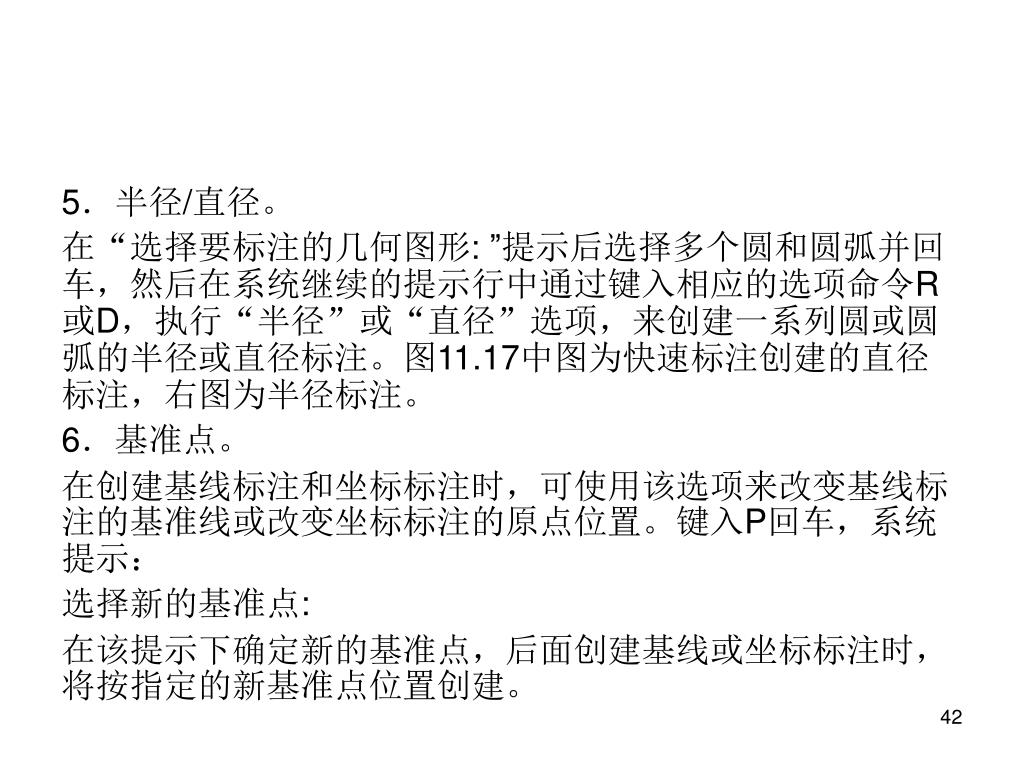

42. 5．半径/直径。 在“选择要标注的几何图形: ”提示后选择多个圆和圆弧并回车，然后在系统继续的提示行中通过键入相应的选项命令R或D，执行“半径”或“直径”选项，来创建一系列圆或圆弧的半径或直径标注。图11.17中图为快速标注创建的直径标注，右图为半径标注。 6．基准点。 在创建基线标注和坐标标注时，可使用该选项来改变基线标注的基准线或改变坐标标注的原点位置。键入P回车，系统提示： 选择新的基准点: 在该提示下确定新的基准点，后面创建基线或坐标标注时，将按指定的新基准点位置创建。

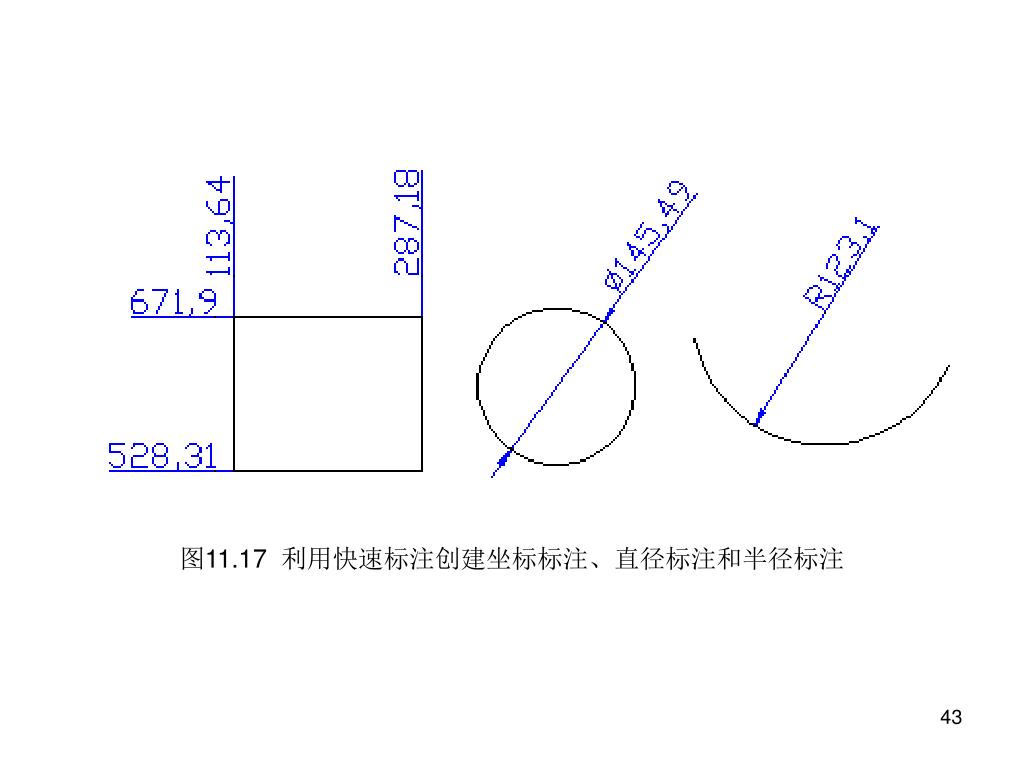

43. 图11.17 利用快速标注创建坐标标注、直径标注和半径标注

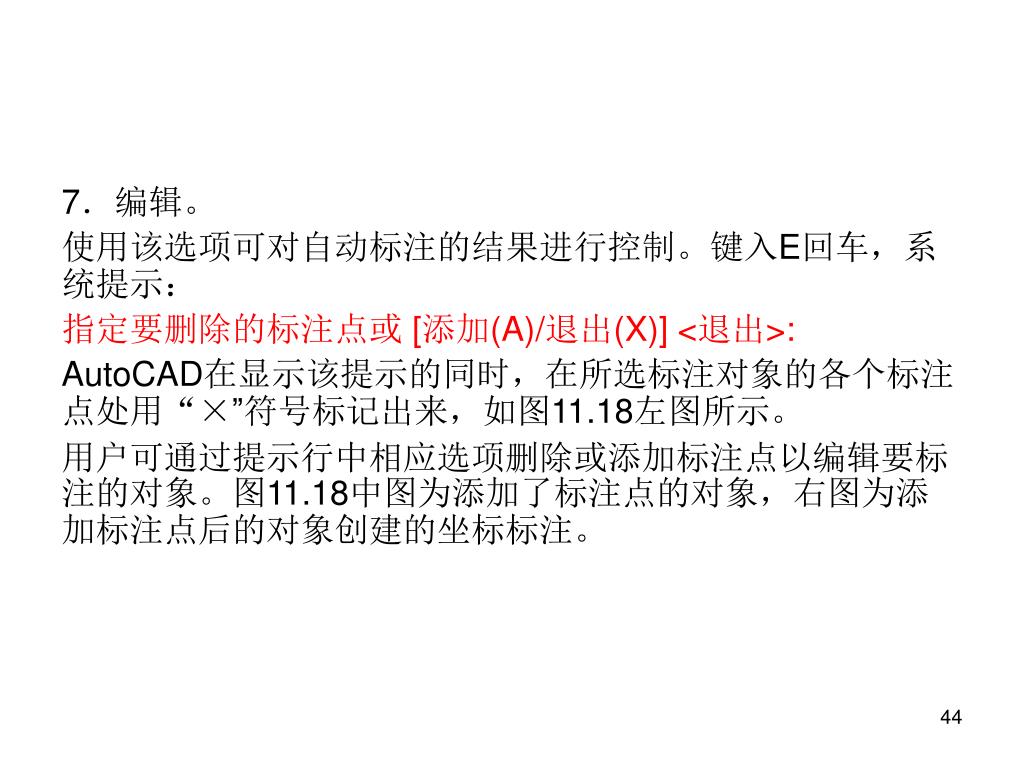

44. 7．编辑。 使用该选项可对自动标注的结果进行控制。键入E回车，系统提示： 指定要删除的标注点或 [添加(A)/退出(X)] <退出>: AutoCAD在显示该提示的同时，在所选标注对象的各个标注点处用“×”符号标记出来，如图11.18左图所示。 用户可通过提示行中相应选项删除或添加标注点以编辑要标注的对象。图11.18中图为添加了标注点的对象，右图为添加标注点后的对象创建的坐标标注。

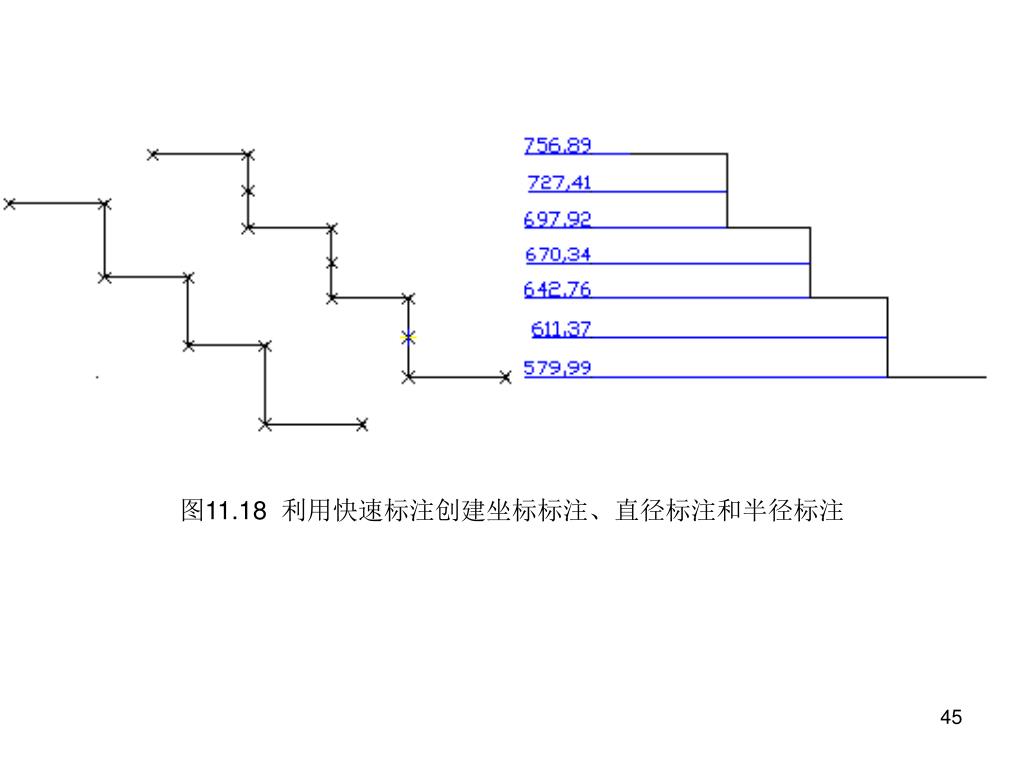

45. 图11.18 利用快速标注创建坐标标注、直径标注和半径标注

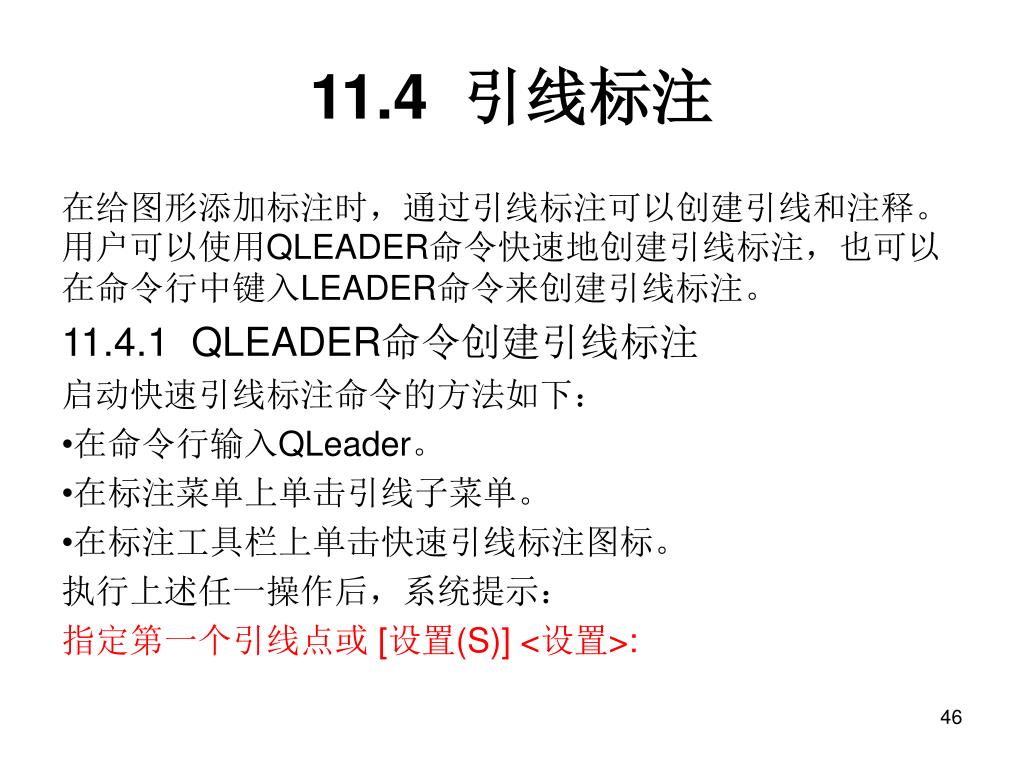

46. 11.4 引线标注 在给图形添加标注时，通过引线标注可以创建引线和注释。用户可以使用QLEADER命令快速地创建引线标注，也可以在命令行中键入LEADER命令来创建引线标注。 11.4.1 QLEADER命令创建引线标注 启动快速引线标注命令的方法如下： • 在命令行输入QLeader。 • 在标注菜单上单击引线子菜单。 • 在标注工具栏上单击快速引线标注图标。 执行上述任一操作后，系统提示： 指定第一个引线点或 [设置(S)] <设置>:

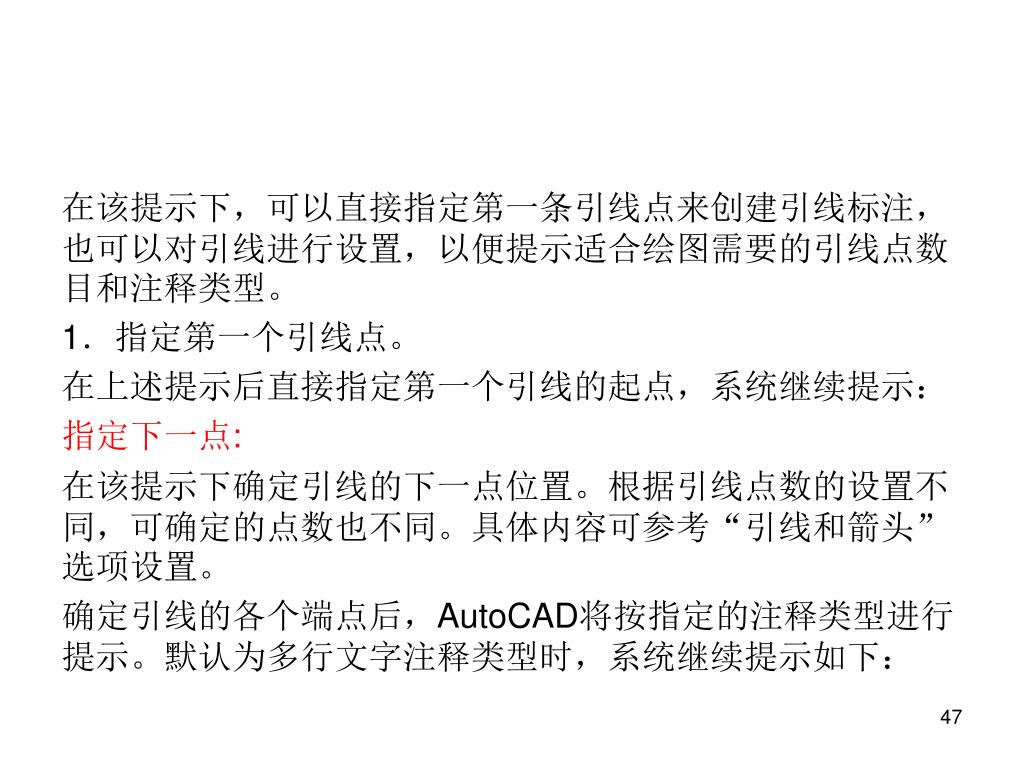

47. 在该提示下，可以直接指定第一条引线点来创建引线标注，也可以对引线进行设置，以便提示适合绘图需要的引线点数目和注释类型。在该提示下，可以直接指定第一条引线点来创建引线标注，也可以对引线进行设置，以便提示适合绘图需要的引线点数目和注释类型。 1．指定第一个引线点。 在上述提示后直接指定第一个引线的起点，系统继续提示： 指定下一点: 在该提示下确定引线的下一点位置。根据引线点数的设置不同，可确定的点数也不同。具体内容可参考“引线和箭头”选项设置。 确定引线的各个端点后，AutoCAD将按指定的注释类型进行提示。默认为多行文字注释类型时，系统继续提示如下：

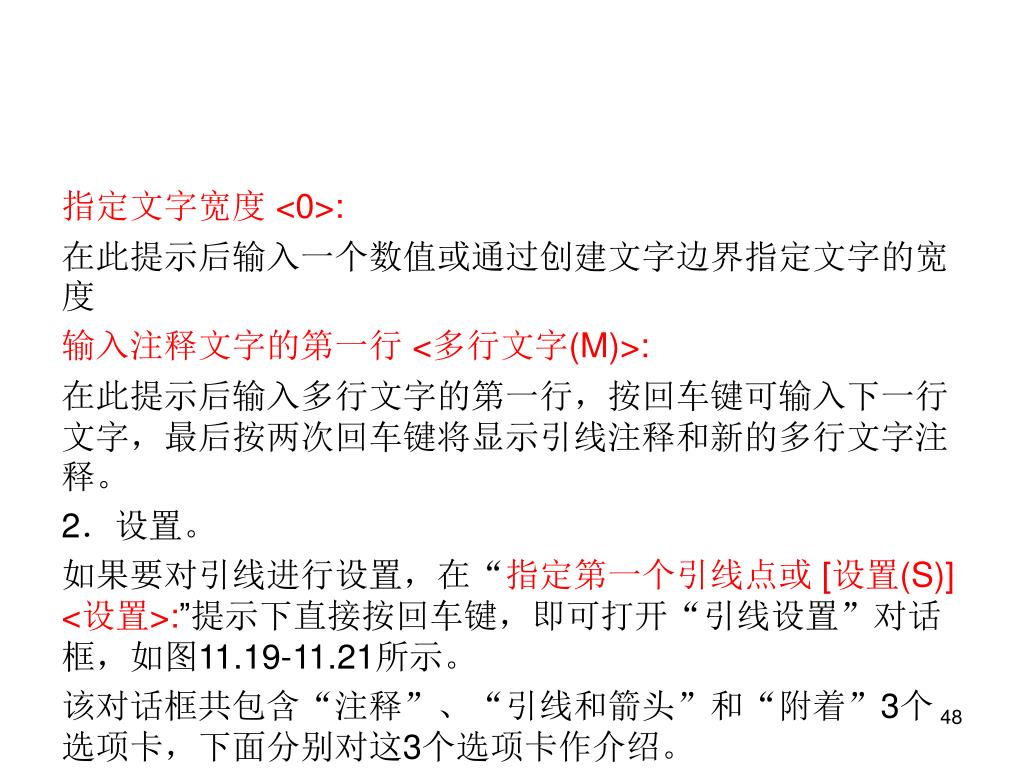

48. 指定文字宽度 <0>: 在此提示后输入一个数值或通过创建文字边界指定文字的宽度 输入注释文字的第一行 <多行文字(M)>: 在此提示后输入多行文字的第一行，按回车键可输入下一行文字，最后按两次回车键将显示引线注释和新的多行文字注释。 2．设置。 如果要对引线进行设置，在“指定第一个引线点或 [设置(S)] <设置>:”提示下直接按回车键，即可打开“引线设置”对话框，如图11.19-11.21所示。 该对话框共包含“注释”、“引线和箭头”和“附着”3个选项卡，下面分别对这3个选项卡作介绍。

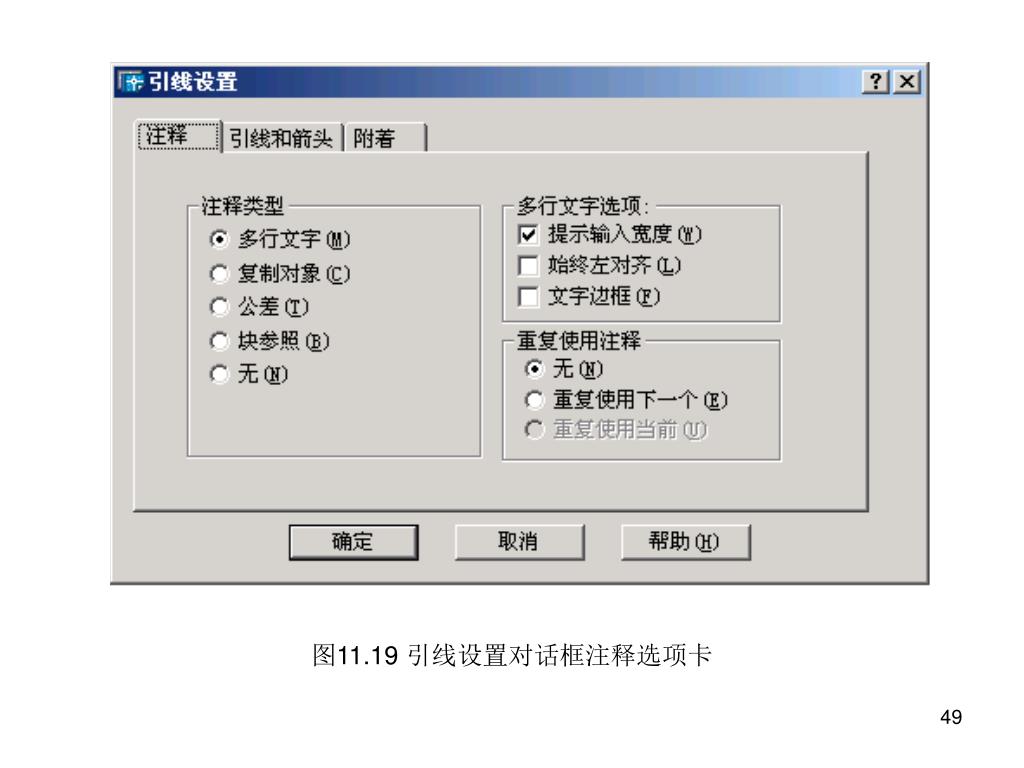

49. 图11.19 引线设置对话框注释选项卡

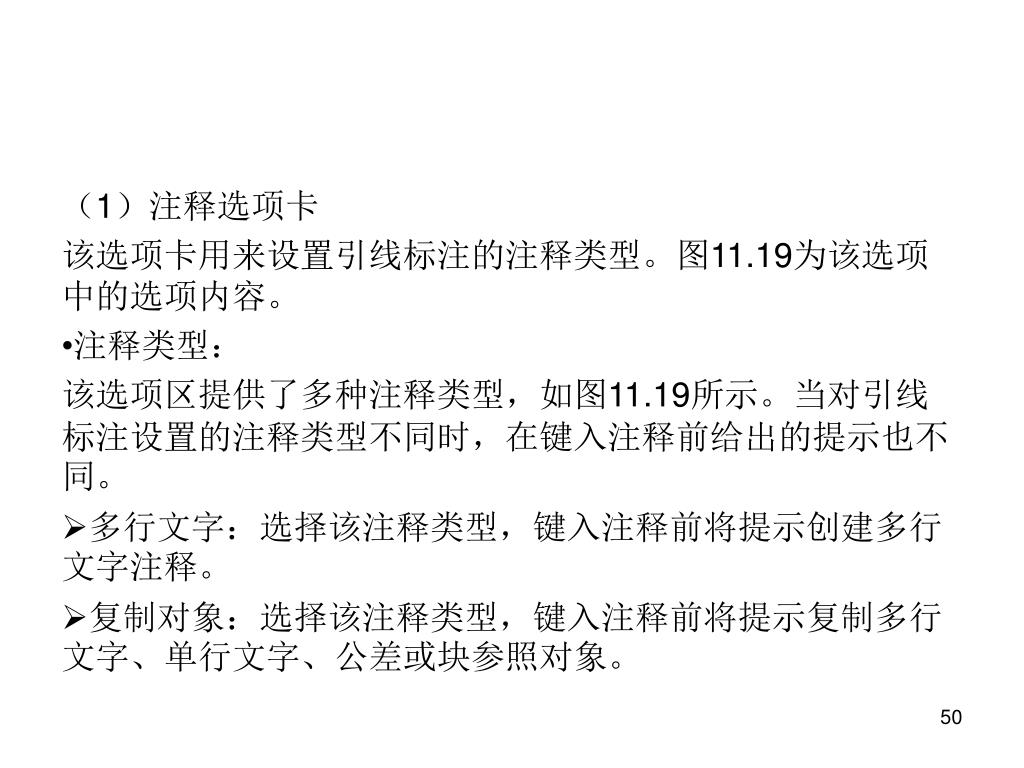

50. （1）注释选项卡 该选项卡用来设置引线标注的注释类型。图11.19为该选项中的选项内容。 • 注释类型： 该选项区提供了多种注释类型，如图11.19所示。当对引线标注设置的注释类型不同时，在键入注释前给出的提示也不同。 • 多行文字：选择该注释类型，键入注释前将提示创建多行文字注释。 • 复制对象：选择该注释类型，键入注释前将提示复制多行文字、单行文字、公差或块参照对象。
