10 室内设计程序

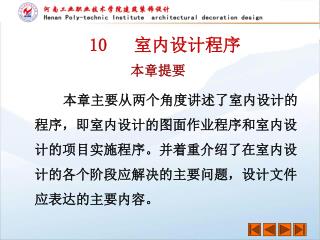

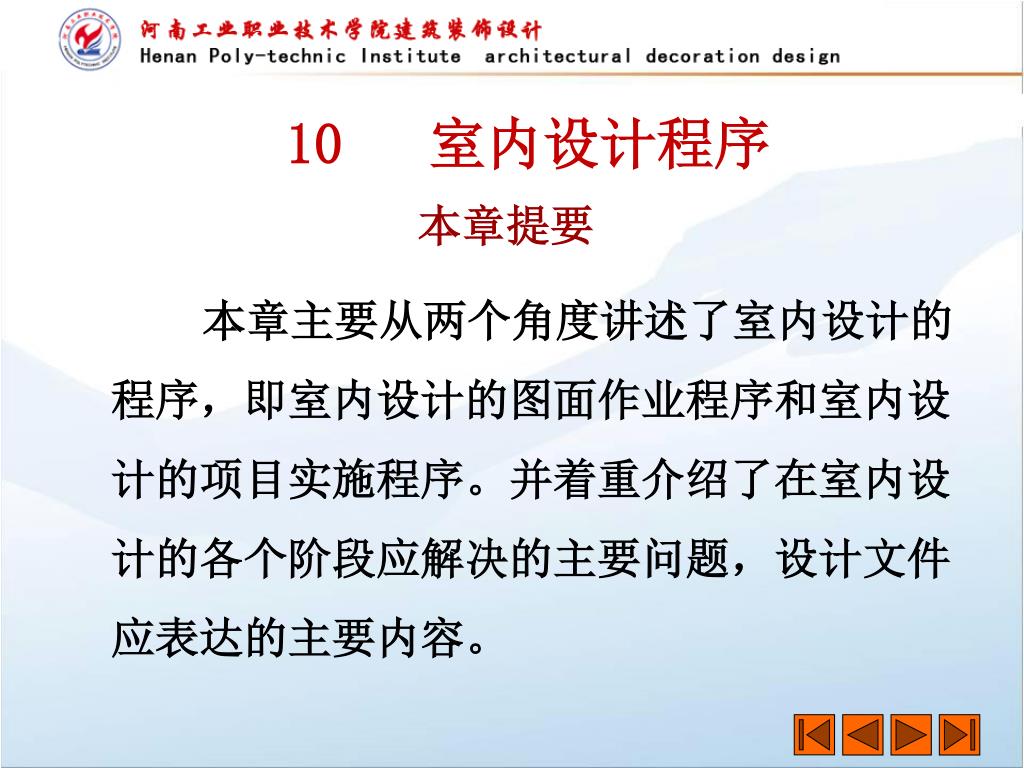

1. 10 室内设计程序 本章提要 本章主要从两个角度讲述了室内设计的程序，即室内设计的图面作业程序和室内设计的项目实施程序。并着重介绍了在室内设计的各个阶段应解决的主要问题，设计文件应表达的主要内容。

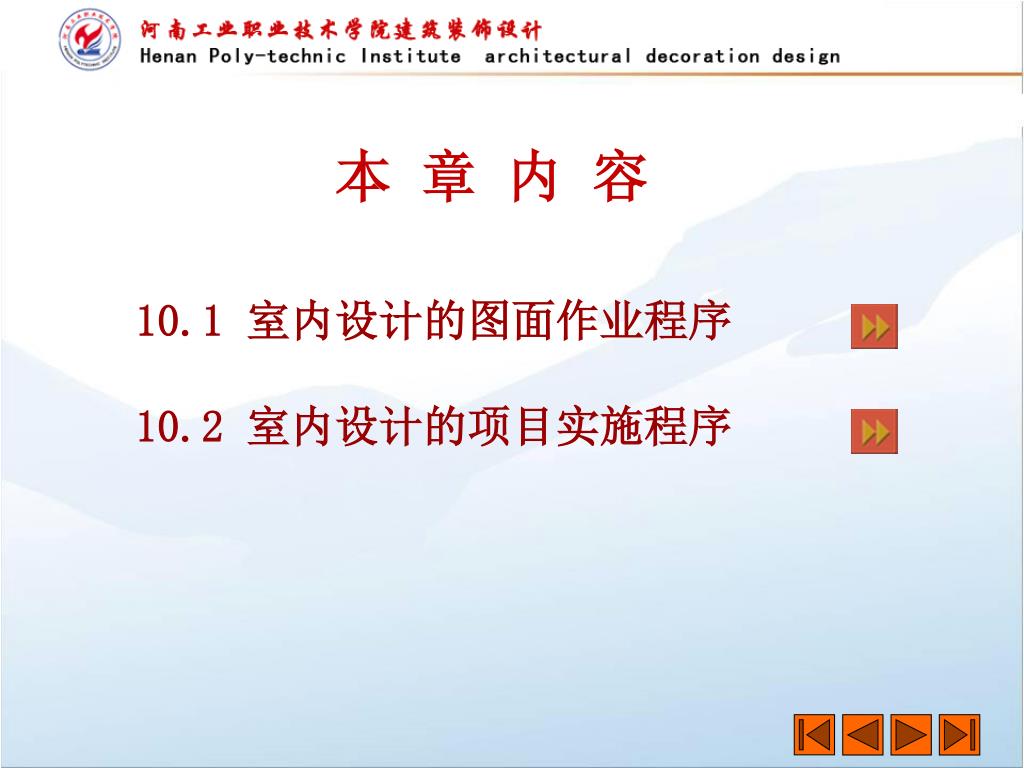

2. 本 章 内 容 • 10.1 室内设计的图面作业程序 • 10.2 室内设计的项目实施程序

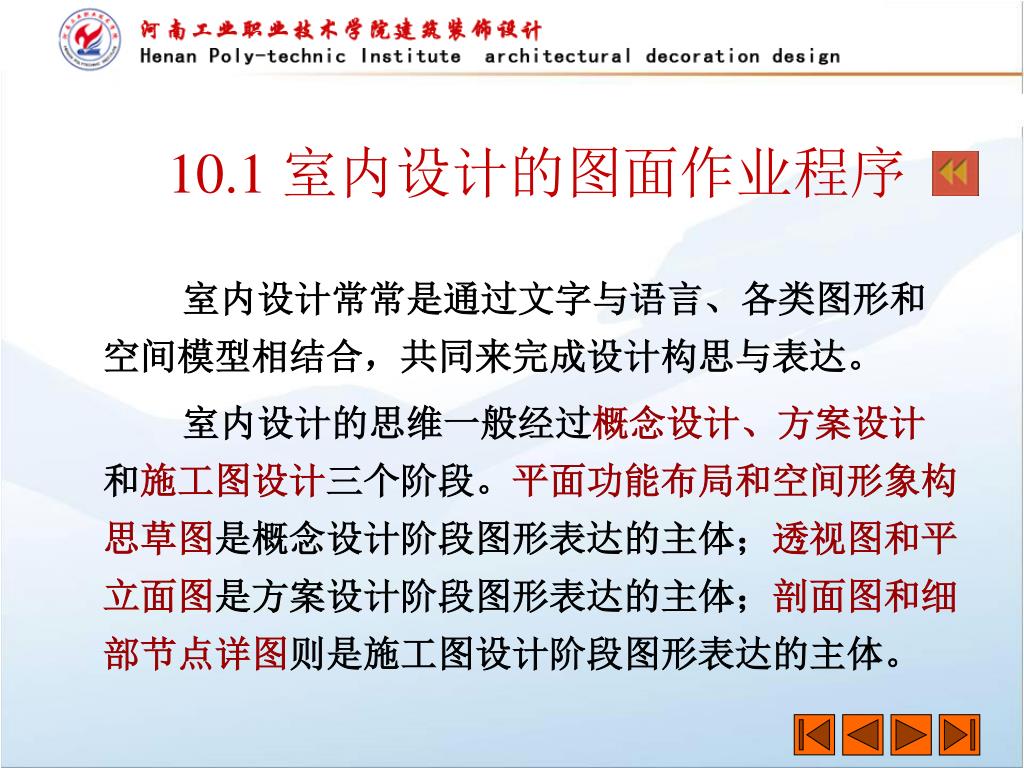

3. 10.1 室内设计的图面作业程序 • 室内设计常常是通过文字与语言、各类图形和空间模型相结合，共同来完成设计构思与表达。 • 室内设计的思维一般经过概念设计、方案设计和施工图设计三个阶段。平面功能布局和空间形象构思草图是概念设计阶段图形表达的主体；透视图和平立面图是方案设计阶段图形表达的主体；剖面图和细部节点详图则是施工图设计阶段图形表达的主体。

4. 10.1.1 平面功能分析草图 • 设计师面对一个具体的设计项目，头脑中总是先有一个基本的构思，经过酝酿，产生方案发展的总的方向，这就是所谓的概念设计。 • 设计中对空间功能的分析是从平面的角度进行的，采取图形分析的思维方式，通过平面图由粗到细、由抽象到具体的绘制，经过多轮次逐步深入的对比优选而进行的，我们将这个过程称为平面功能分析。

5. 室内设计平面功能分析的主要依据是人的行为特征。室内设计平面功能分析的主要依据是人的行为特征。 • 室内设计的平面功能分析主要就是研究交通与有效使用面积之间的关系，它涉及到位置、形体、距离、尺度等时空要素。 • 研究分析过程上依据的图形就是平面功能分析草图。

6. 平面功能分析草图绘制的基础是功能分析。设计师首先需要对各功能空间的要求及其特性通过列表或矩阵的方式进行分析，然后把分析的结果通过平面图形表达出来，从图形的角度进行进一步的分析研究。平面功能分析草图绘制的基础是功能分析。设计师首先需要对各功能空间的要求及其特性通过列表或矩阵的方式进行分析，然后把分析的结果通过平面图形表达出来，从图形的角度进行进一步的分析研究。 • 在平面功能分析草图的绘制过程中，主要考虑以下几个方面的因素：

7. 1.功能空间的组成 • 一是设计项目中所包含的具体功能空间，如会议室、总经理室、职员室等； • 二是每个空间具体要完成的功能； • 三是每个功能空间的规模，即每个具体空间的面积； • 四是各空间的特征，如空间的围合程度、空间的动静特征等。 • 设计师对功能空间组成的研究经常通过表格或矩阵图形来分析。如图10.1所示。

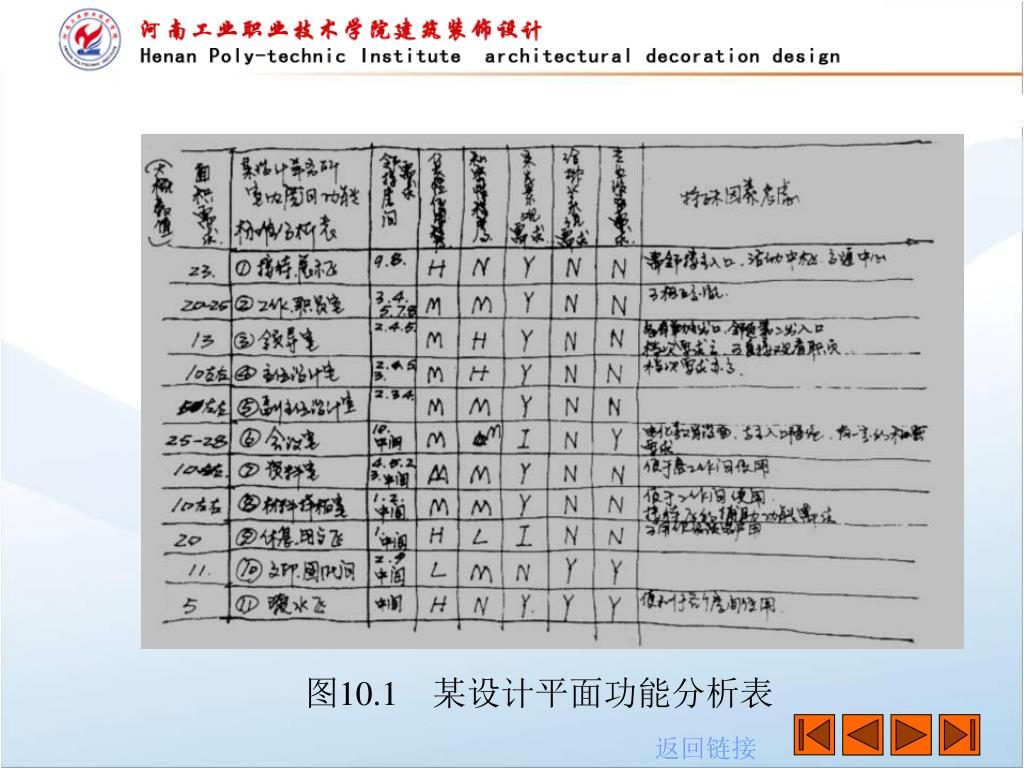

8. 图10.1　某设计平面功能分析表 返回链接

9. 2.功能分区 • 从人对空间的使用功能出发，按照界面分隔程度的高低进行分区是平面设计的主要特征。在封闭性与流动性、公共性与私密性之间进行选择是这类设计的主要内容。 • 界面分隔的高低程度是因人而异的。如图10.2所示。 • 平面的布局形态还表现在功能技术因素限定的特征方面。

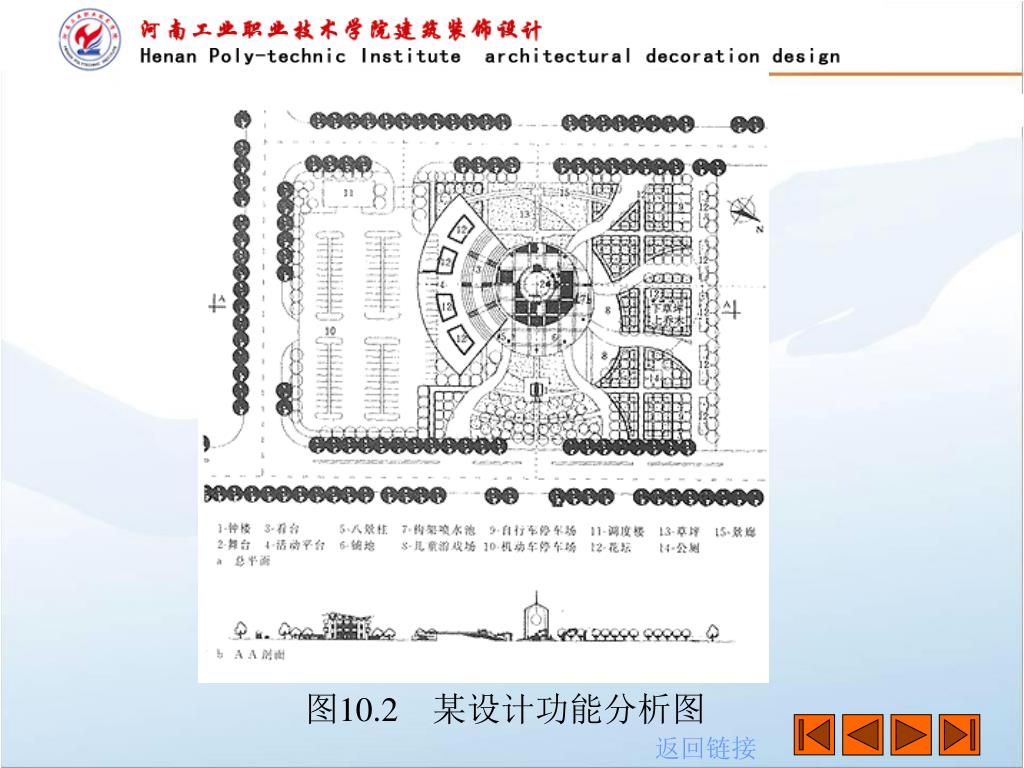

10. 图10.2　某设计功能分析图

11. 图10.2　某设计功能分析图 返回链接

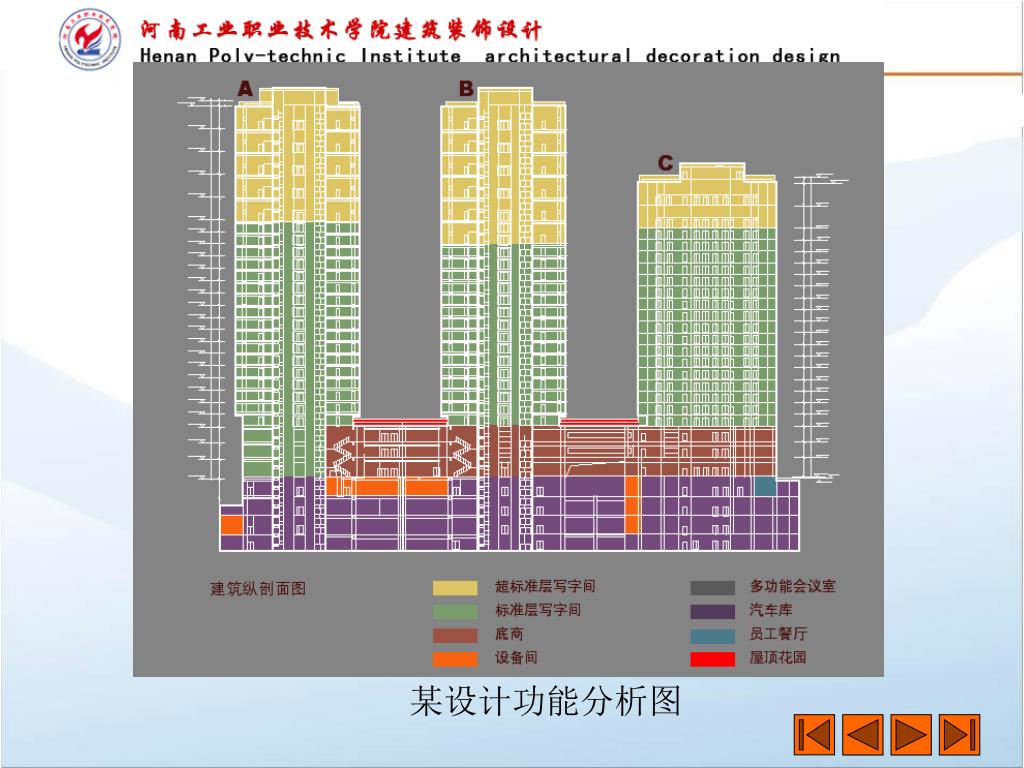

12. 某设计功能分析图

13. 某设计功能分析图

14. 3.交通流线 • 以室内人流活动的交通功能进行分区是平面设计的首要特征。以交通功能为目的分区，基本可以按照单向、双向和多向的概念进行分类。 • 单向交通的平面布局形式一般在居住与工作空间中采用。 • 双向交通的平面布局形式一般在需要双向交流的商业与公共接待空间中采用。 • 多向交通的平面布局形式则用于各类大型的公共空间。

15. 4.平面布局的手法 • （1） 网格与形体 • 网格与形体是平面布局设计手法的作图基础，是室内空间组织体现于平面布局的基本要素。 • （2） 局部与整体 • 局部与总体的协调概念是平面布局设计手法的指导原则，是以单元的空间形态统一总体平面布局的形体构思。

16. （3） 均衡与对位 • 均衡是指在某一设计构成中，一种和谐与令人满足的布置，各要素之间合乎比例地处于一种平衡的状态。对位是指平行呼应的要素或主题，是产生均衡的常用手段。均衡与对位是平面布局设计手法空间构图的主体法则，是室内空间分隔要素相互位置确立的定位依据。 • 如图10.3所示。

17. （4） 加法与减法 • 加法与减法作为调整空间构思形态的设计手法，是改变单元空间的形体并协调平面总体布局的形式构思技术。它来源于艺术创作中加法造型和减法造型手法。

18. （5） 重叠与渗透 • 重叠与渗透作为单元空间过渡的平面布局设计手法是空间组织中静态、动态与虚拟空间构图的典型综合手法，室内空间相互衔接、相互关联的特点决定了界面之间相互关联、相互影响的定位特征。见图10.4。

19. 图10.3　设计中的均衡与对位 返回链接

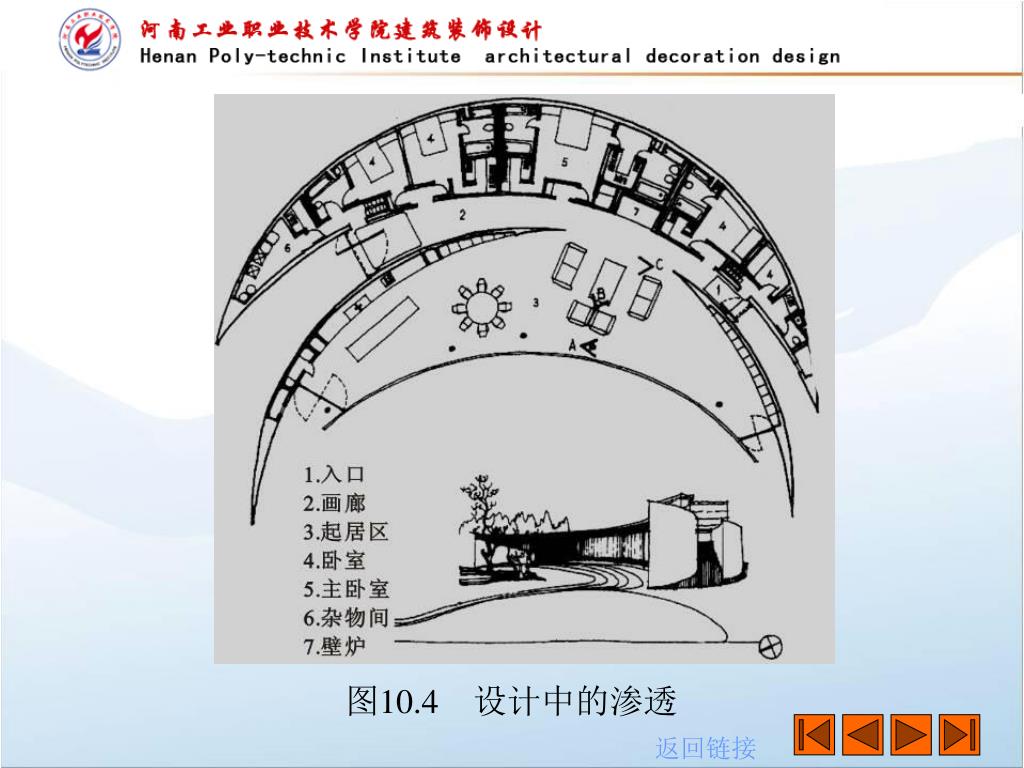

20. 图10.4　设计中的渗透 返回链接

21. 5.平面功能分析的空间思考 • 平面图的空间思考主要基于人处于交通流线各点与功能分区不同位置时的视觉感受。实际上就是用平面视线分析的方法来确立正确的空间实体要素位置，考虑关键视点在不同视域方向的空间形象。 • 如何体现空间整体构图艺术表现力是立面图空间思考的主要内容。 • 图10.5～图10.8所示为一组平面功能分析草图。

22. 图10.5 返回链接

23. 图10.6 返回链接

24. 图10.7 返回链接

25. 图10.8 返回链接

26. 10.1.2 空间形象构思草图的绘制 • 设计师必须首先有一个令使用者非常满意的设计主题，即构思；其次需要通过室内空间中各类实体和虚体要素将构思正确反馈到使用者的感受中，这样才能创造一个优秀的室内设计作品。 • 在艺术领域的创作中，常常强调“意在笔先”，对室内设计来讲也是如此。 • 室内空间形象构思是设计体现审美意识、表达空间艺术创造的主要内容。

27. 室内空间形象设计的构思需要通过具体室内空间构成要素准确地表达给使用者，使用者由此而感受到设计师的价值与设计创意，也就是我们常说的室内空间形象的物化表达，这就是所谓空间的表象。 • 室内空间的艺术表现要靠界面（地面、墙面、顶棚）装修和物品陈设的综合效果以及进入房间的人在不同时间段的活动来体现。

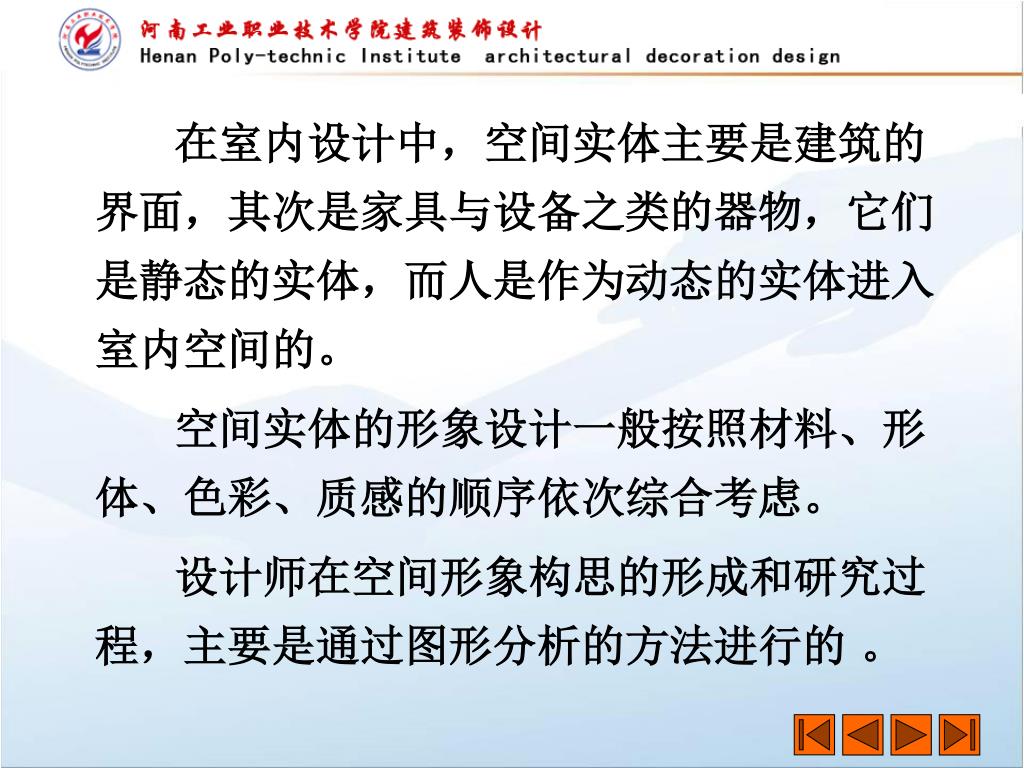

28. 在室内设计中，空间实体主要是建筑的界面，其次是家具与设备之类的器物，它们是静态的实体，而人是作为动态的实体进入室内空间的。在室内设计中，空间实体主要是建筑的界面，其次是家具与设备之类的器物，它们是静态的实体，而人是作为动态的实体进入室内空间的。 • 空间实体的形象设计一般按照材料、形体、色彩、质感的顺序依次综合考虑。 • 设计师在空间形象构思的形成和研究过程，主要是通过图形分析的方法进行的 。　

29. 具体地，我们可以从空间形式、构图法则、意境联想、流行趋势、艺术风格、建筑构件、材料构成、装饰手法等方面打开自己思维的翅膀进行空间形象构思草图作业。草图的表现形式一般有线描、线面结合、明暗素描、淡彩草图、三视图和各种徒手图形。见图10.9。

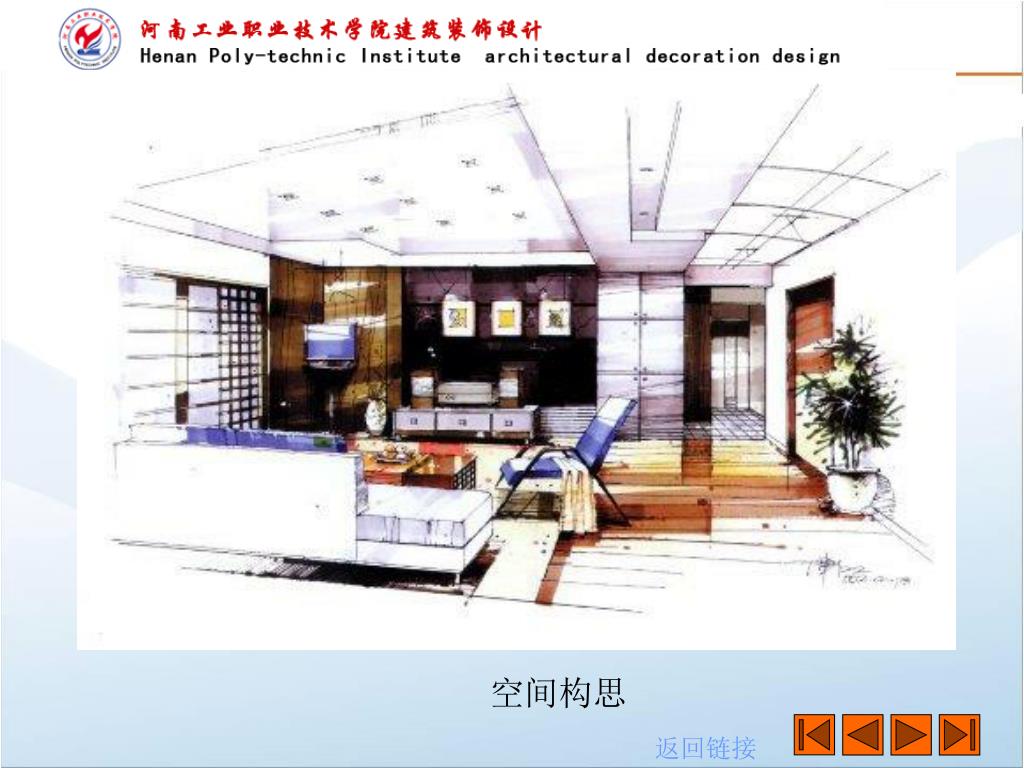

30. 图10.9　空间构思 返回链接

31. 空间构思 返回链接

32. 空间构思 返回链接

33. 空间构思 返回链接

34. 10.1.3 设计概念确立后的方案草图作业 • 概念设计阶段的草图一般都是设计师自我交流或设计师之间交流的产物，只要彼此能看懂所表达的信息，并不在乎图形表现效果的好坏。而设计概念确立后的方案图作业则是另一种概念。 • 方案图作业具有双重的作用，一方面它是设计概念思维的进一步深化，另一方面则是设计表现的关键环节。见图10.10、图10.11。

35. 设计师一般是通过平面图、立面图、剖面图、透视图，综合文字表达来进行方案表现的。平、立、剖面图要绘制准确，符合国家制图规范《房屋建筑制图统一标准》（GB/T50001—2001）。设计师一般是通过平面图、立面图、剖面图、透视图，综合文字表达来进行方案表现的。平、立、剖面图要绘制准确，符合国家制图规范《房屋建筑制图统一标准》（GB/T50001—2001）。 • 效果图的画法有很多，每个设计师可根据自己的爱好和要表现的空间形象进行选择，见图10.12。

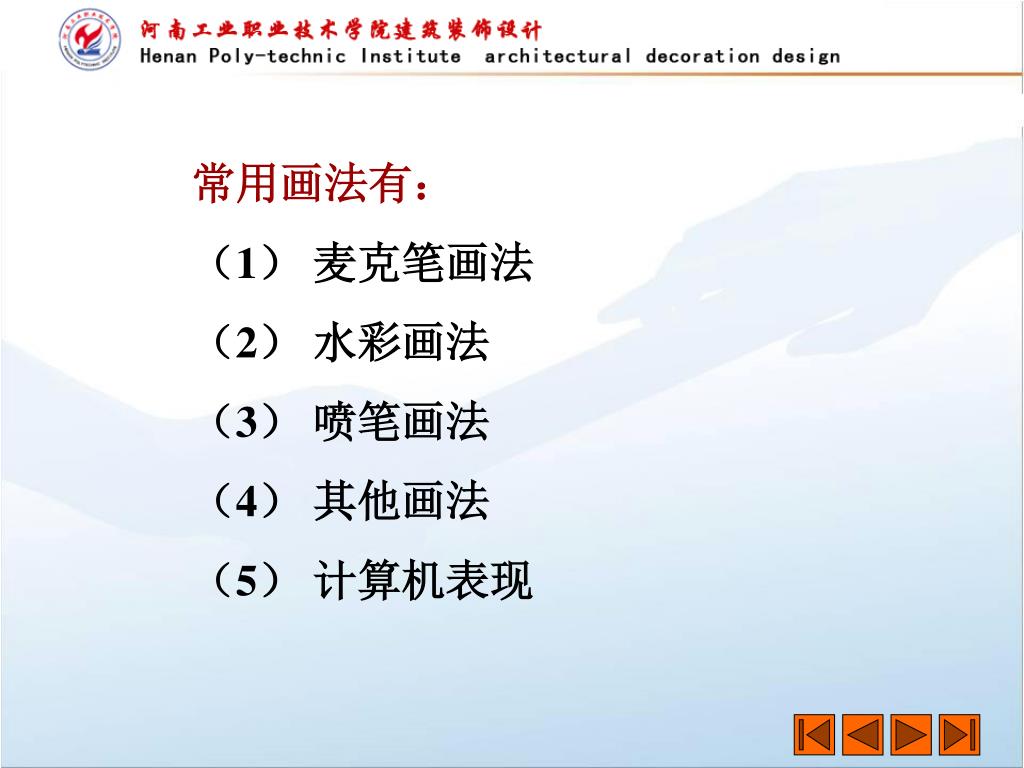

36. 常用画法有： • （1） 麦克笔画法 • 　　（2） 水彩画法 • 　　（3） 喷笔画法 • 　　（4） 其他画法 • 　　（5） 计算机表现

37. 图10.10　方案草图 返回链接

38. 方案草图 返回链接

39. 图10.11　方案草图 返回链接

40. 方案草图 返回链接

41. 方案草图 返回链接

42. 图10.12　设计效果图 返回链接

43. 设计效果图 返回链接

44. 10.1.4 确立方案绘制施工图 • 施工图作业是以材料构造体系和空间尺度体系作为其基础的，“制图标准”是施工图绘制阶段的主要依据。 • 概括起来主要包括三个层次的内容：界面材料与设备位置、界面构造层次与材料构造、细部尺度和图案样式。 • 具体地讲，室内设计的施工图应包含以下几个方面的内容。

45. 1.平面图 • 从制图的角度看，平面图是一种水平剖面图（见图10.13）。一般平面图中应表达以下内容： • （1）房间的分隔与组合，墙、柱的断面与尺寸，门窗、景门、景窗的位置、尺寸与门的开启方式。 • （2） 楼梯、电梯、自动扶梯、室内台阶的位置和形式。 • （3） 家具、陈设、卫生洁具及所有的固定设备。

46. （4） 水池、喷泉、瀑布、假山、绿化等景物的位置及平面形状。 • （5） 地坪的变化及地面的划分与做法。 • （6） 标注剖面位置及剖视方向的剖面符号及编号，立面指向符号。 • （7） 标注房间开间、进深以及主要家具、设备的尺寸。 • （8） 标注不同地坪的标高，详图索引符号，各房间高度，图名及比例。

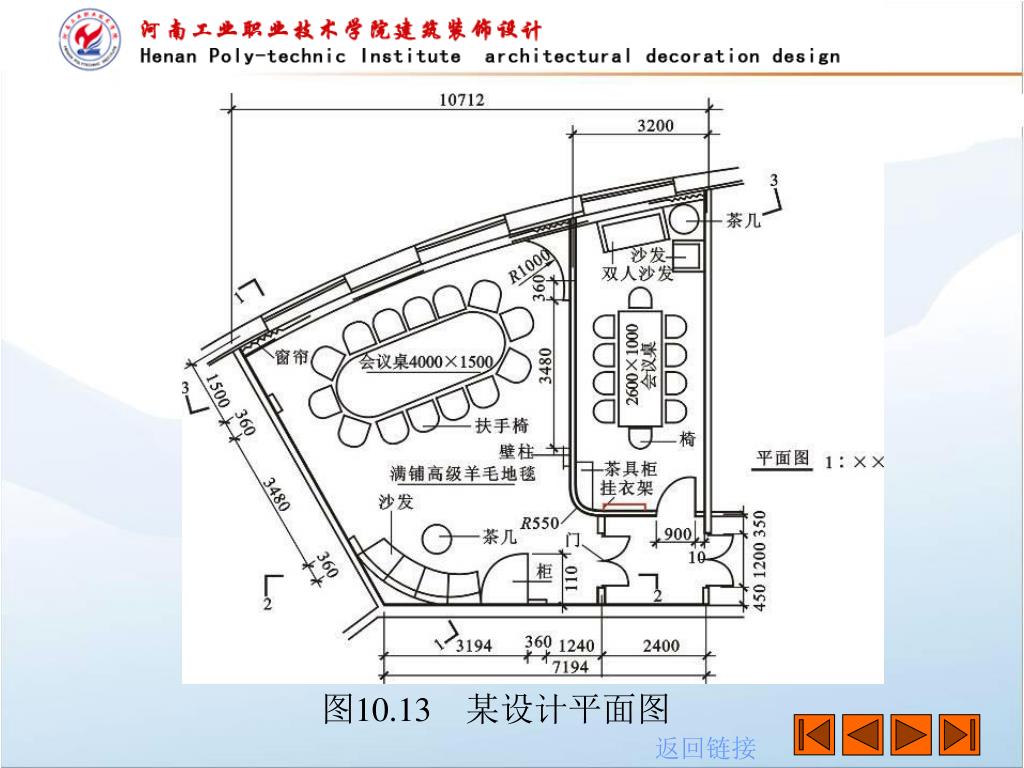

47. 图10.13　某设计平面图 返回链接

48. 2.剖面图 • 剖面图即空间的垂直剖面。应包括被剖切到的部分，还应包括未被剖切到但能看到的部分，如门、窗、家具、设备、陈设等。 • 剖面图的数量及剖切位置，依房屋和室内设计的具体情况而定。剖面图应以充分表达设计意图为原则，充分表达结构、构造、家具、设备和陈设。当遇到复杂平面时，可以用转折剖切。有时利用展开方式绘制剖面，但要在剖面图名后加注“展开”二字（见图 10.14）。

49. 剖面图表达的主要内容有： • （1） 作为剖面图外轮廓的墙体、楼地面、楼板和顶棚。 • （2） 处于正面的柱子、墙面以及按正投影原理能够投影到画面上的所有配件。 • （3） 表示所能看到的家具、陈设、设备与设施。

50. （4） 墙面、柱面的材料与做法。 • （5） 标注必要的尺寸、标高、图名、比例以及详图索引符号。
