平行透视. 直线的透视规律 1 平行于画面的直线没有消失点，叫原线 2 与画面成角度的直线叫变线，变线的消失点在 从视点引出的与之平行的视线与画面的交点上。 测点的作用与原理 1 作用为确定透视深。 2 测点到消失点的距离，等于视距。. 平行透视的定义 当画面中所有的变线都向一个消失点集中，画面中只有一个消失点的时候 , 这种透视现象就叫做平行透视，也叫一点透视. 以立方体为例进行分析 一个面平行与画面，一个面平行于基面。 所有边线中，只有一组垂直变线，消失点在视平线上的心点。. 平行透视的特点和易出现的问题
E N D

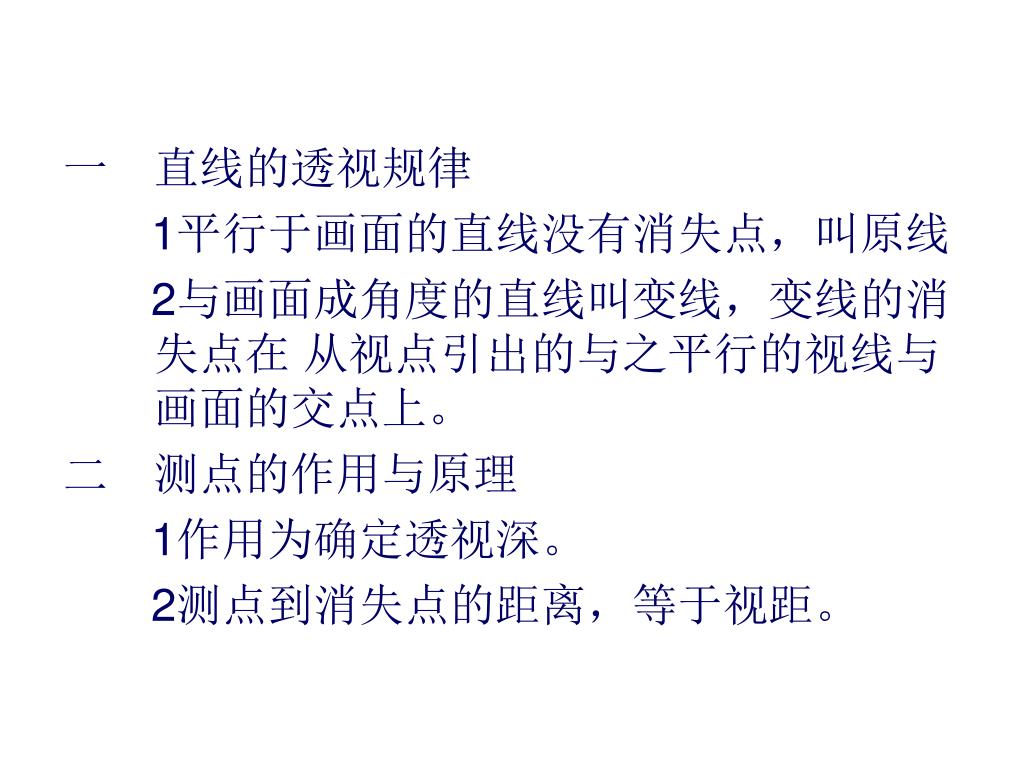

直线的透视规律 1平行于画面的直线没有消失点，叫原线 2与画面成角度的直线叫变线，变线的消失点在 从视点引出的与之平行的视线与画面的交点上。 • 测点的作用与原理 1作用为确定透视深。 2测点到消失点的距离，等于视距。
平行透视的定义 当画面中所有的变线都向一个消失点集中，画面中只有一个消失点的时候,这种透视现象就叫做平行透视，也叫一点透视.
以立方体为例进行分析 • 一个面平行与画面，一个面平行于基面。 • 所有边线中，只有一组垂直变线，消失点在视平线上的心点。
平行透视的特点和易出现的问题 • 边线，三种状态，水平，垂直原线，垂直线线一组。 • 仅有一种变线，只有一个灭点 • 含有直角边的平面发生形变，越接近视心，形变越厉害。 • 平行透视易出现的问题：心点出现两个。 • 对角线全部消失到距点
一些简便求法 1图为一矩形透视图

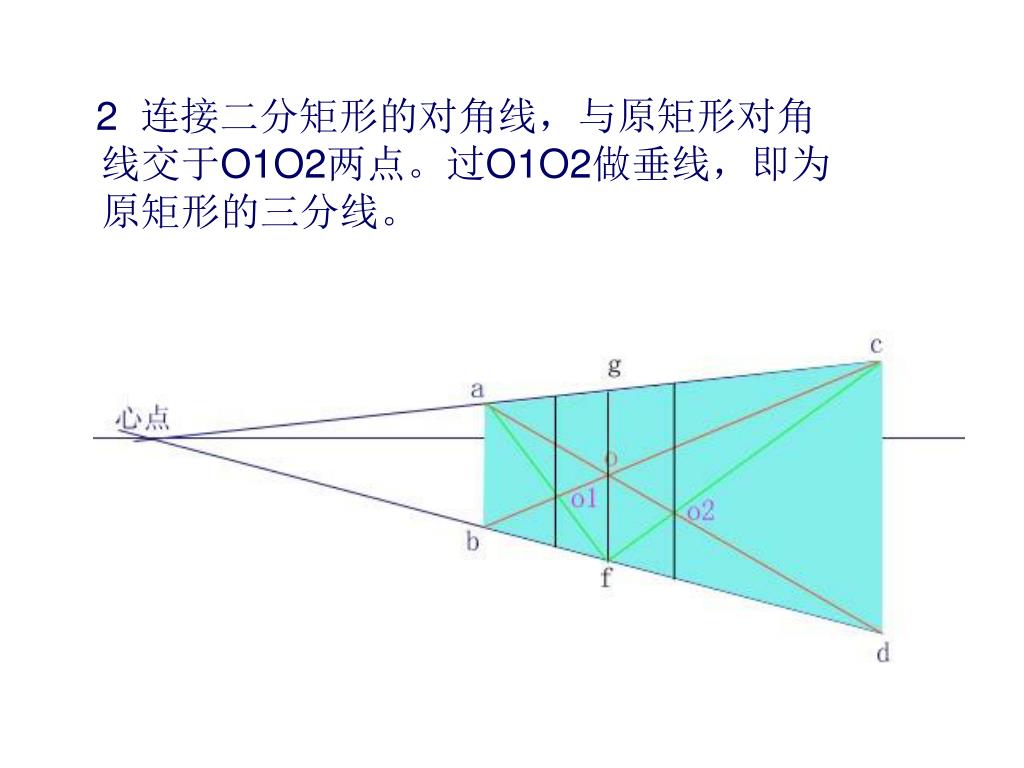

2 连接二分矩形的对角线，与原矩形对角线交于O1O2两点。过O1O2做垂线，即为原矩形的三分线。
3做矩形垂直原线的六等分点，将各等分点与消失点相连。各线与对角线相交得12345各点。过各点，做垂直线，即为该矩形的六等分线。

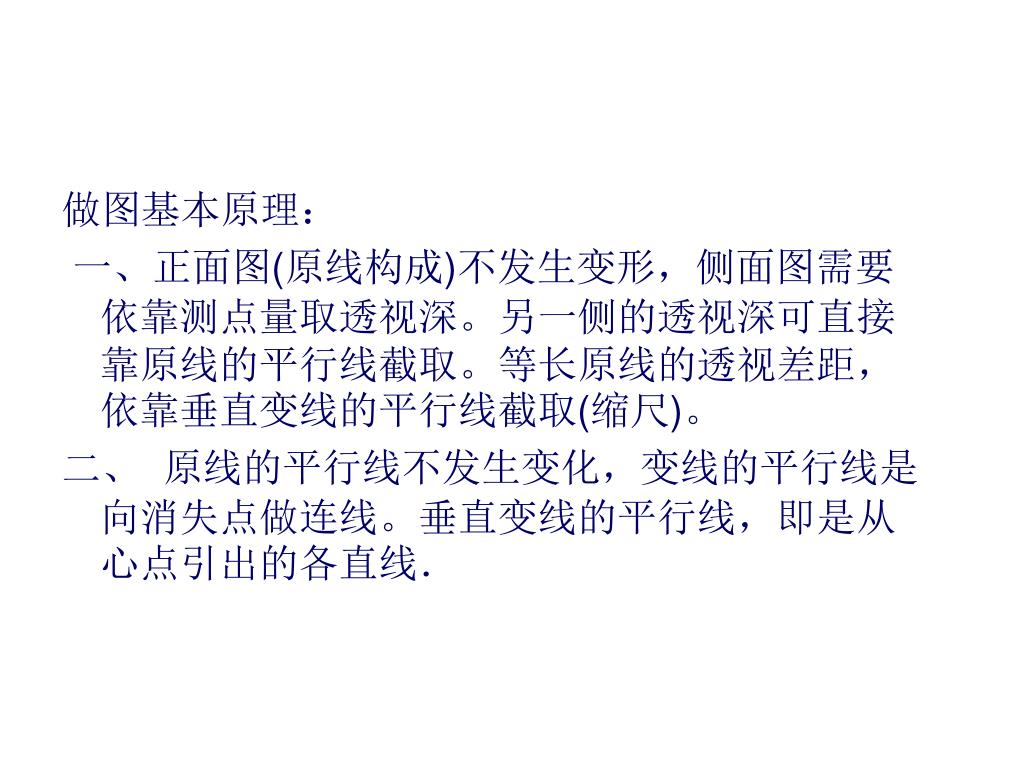

做图基本原理： 一、正面图(原线构成)不发生变形，侧面图需要依靠测点量取透视深。另一侧的透视深可直接靠原线的平行线截取。等长原线的透视差距，依靠垂直变线的平行线截取(缩尺)。 二、 原线的平行线不发生变化，变线的平行线是向消失点做连线。垂直变线的平行线，即是从心点引出的各直线．
平行透视测点法作图 分步图解 一、正方形 1 在画面上确定HL 视平线、VP消失点、M测点。 （平行透视中，心点即消失点，距点即测点）
3将AB两点与消失点相连（确定两条垂直变线的全长透视）3将AB两点与消失点相连（确定两条垂直变线的全长透视）
4 将A点与测点M相连，与B与心点的连线相交，得C点。CB即等于AB
5 过C点画一条平行线与A点与心点的连线相交得D点。 CD即为正方形的远处边
二、 正方体 1先依照前述步骤，做出正方体底面即正方形的透视图。
2 做出正方体正前面的正方形。 从AB两点分别起垂线，截取与AB相等的长度，即为EF点，连接EF。ABEF即为正方体正前方的正方形。
将EF与消失点分别相连，得到正方体顶面的两条垂直变线。将EF与消失点分别相连，得到正方体顶面的两条垂直变线。
三、边长不相等的立方体 如一长宽高比例为8：5：4的立方体 • 确定HL视平线、心点、测点
3 将各顶点与消失点相连，得垂直变线的透视图形。
4 求侧边的透视深。 过右侧顶点B，做与心点与测点连线（即视平线）的平行线（在此AB线即符合要求），并按比例向左截取4，标记为B‘点，将B’与测点相连，与B点至消失点的直线相交得E点。BE即为长度为4的立方体侧边透视图形。
5 过E点，做平行线与垂直线，分别与ABCD与消失点的连线相交，得FGH各顶点。

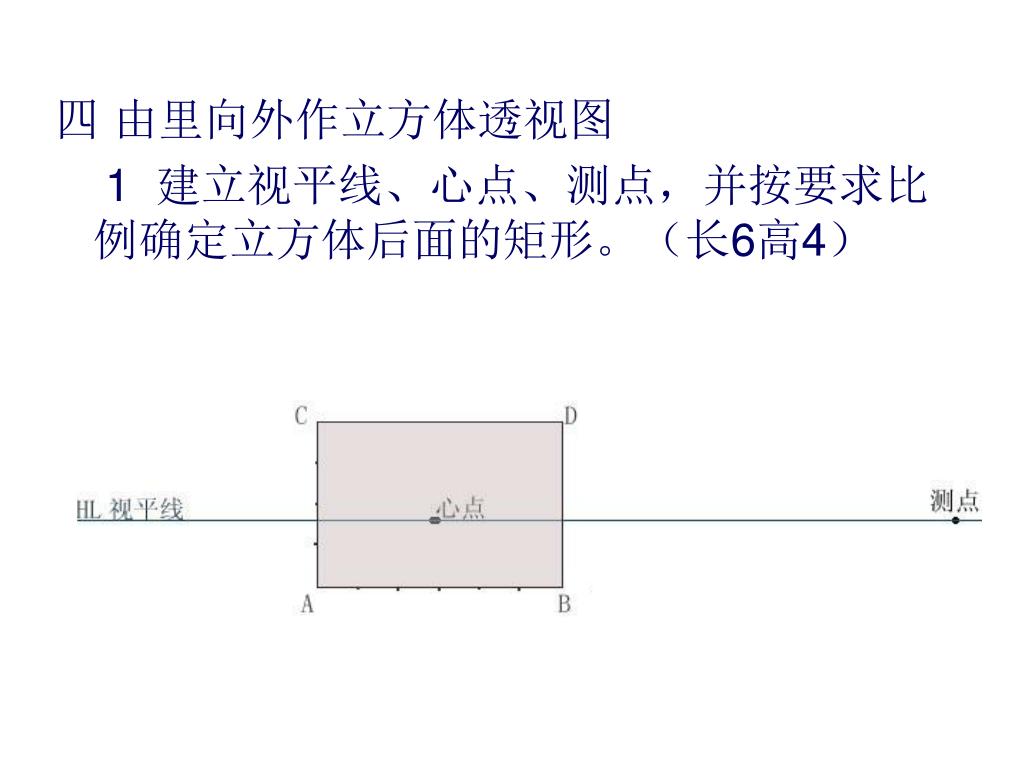

四 由里向外作立方体透视图 1 建立视平线、心点、测点，并按要求比例确定立方体后面的矩形。（长6高4）
2 将各顶点与消失点相连，得到立方体各垂直变线的透视图形。
过B点做与消失点和测点连线的平行线（即AB），以B点为顶端，向右按比例截取5得到B‘点。连接B’与测点，与B和消失点的连线相交，得到E点。BE即为长度为5的侧边。过B点做与消失点和测点连线的平行线（即AB），以B点为顶端，向右按比例截取5得到B‘点。连接B’与测点，与B和消失点的连线相交，得到E点。BE即为长度为5的侧边。
4 过E点，做垂直线与平行线，与四条垂直变线相交，得到立方体各顶点。
依据测点，还可以将侧边等分。依据消失点，可以将原线等分。依此便可以做出等分网格。依据测点，还可以将侧边等分。依据消失点，可以将原线等分。依此便可以做出等分网格。

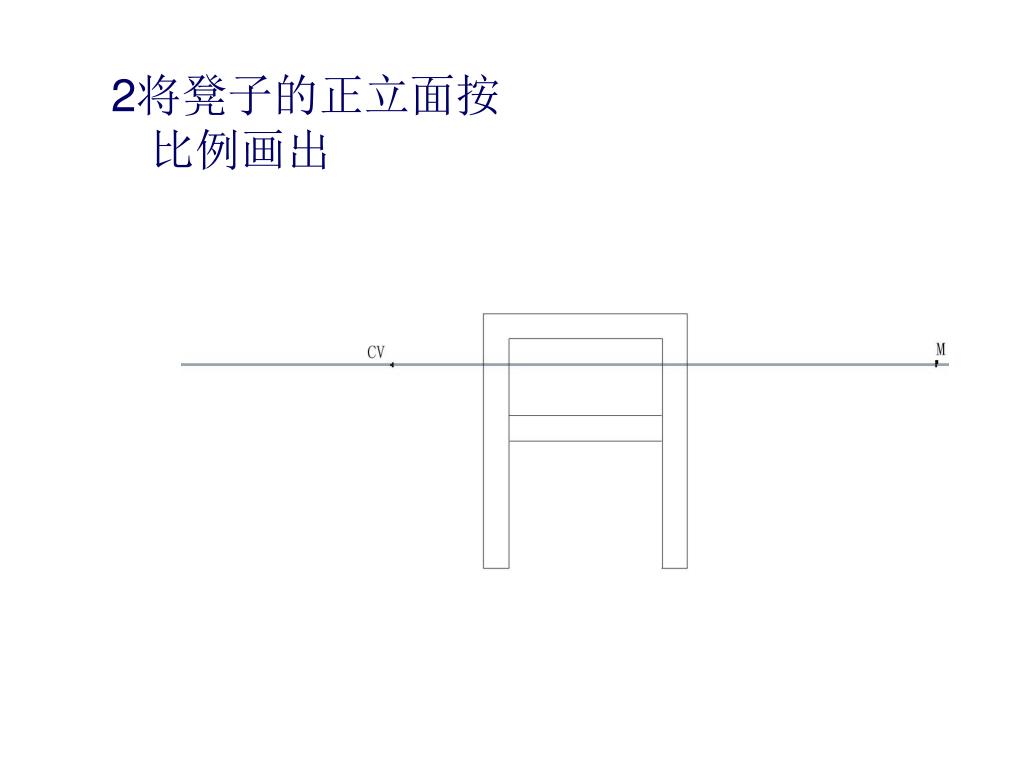

复杂立方体画法步骤： 板凳 比例示意图如下： 2.5 0.5
5 从确定的底部各点起垂线，确定整个侧立面形状。

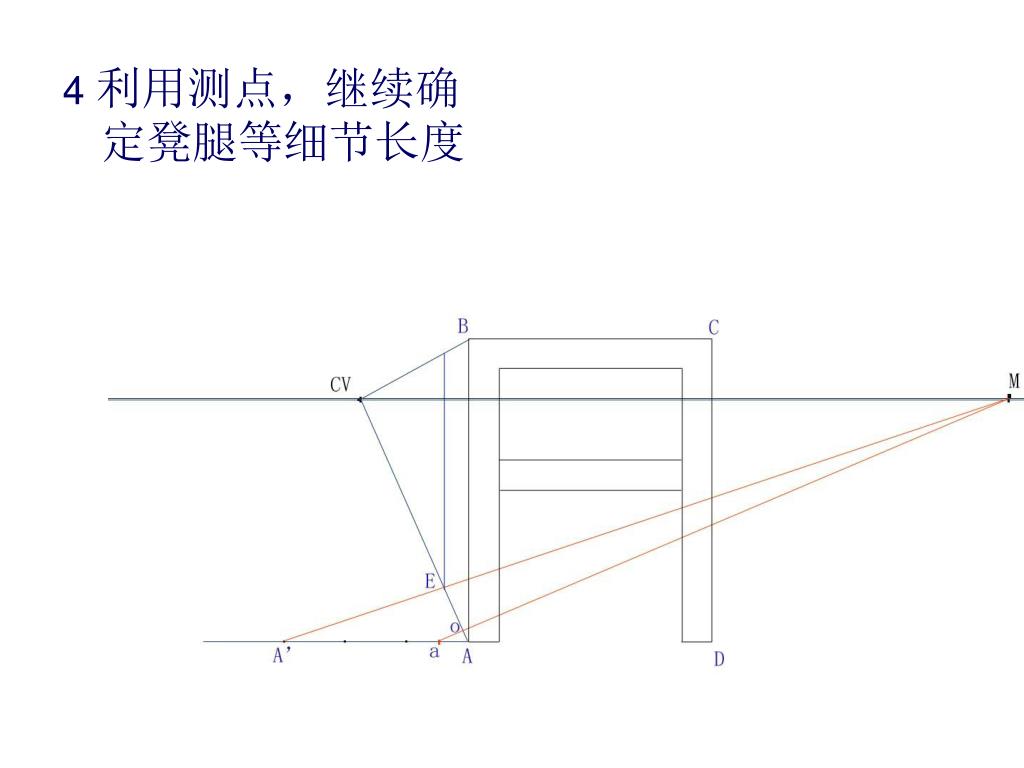

7 利用平行线、垂直线等，逐步确定凳子顶部、凳腿等各点
图中为一房间俯视平面图。 黄绿色为床，紫红色为床头柜，卡其色为五斗橱。 床与床头柜一样高，高度为1，五斗橱高度为2.5，门高度为3.5，窗台距地面高度为2，窗高度为2。 房间高度为5，长度为7，宽度为4。试做该房间平行透视图。 窗 门
