面向服务的下一代云数据中心

1. 面向服务的下一代云数据中心 锐捷网络 刘福能 2011-04-26

2. 教育信息化与教育电子政务 • 面向服务的下一代云数据中心

3. 教育信息化面临历史性的发展机遇 • 《纲要》的政策要求 • 《决定》的产业推进 • 教育经费的投入保障 • 《纲要》的政策要求 • 《决定》的产业推进 • -《国家中长期教育改革和发展规划纲要（2010-2020）》 将教育信息化的重要意义提升到了前所未有的高度 • -《国务院关于加快培育和发展战略性新兴产业的决定》将新一代信息技术产业列为七大国家战略性新兴产业之一 《纲要》的体制改革为教育信息化的科学发展提供了政策保障 《纲要》第三部分 体制改革：建设现代学校制度和管理体制改革，对于学校的长远发展及教育信息化的推进有着重大的中战略意义。 • 2012年财政性教育经费支出占国内生产总值比重达到 4%， • 将真正解决长期以来教育经费欠账问题 • 《决定》新一代信息技术产业中明确提出，推动新一代移动通信、下一代互联网核心设备和智能终端的研发及产业化，加快推进三网融合，促进物联网、云计算的研发和示范应用。 《纲要》对教育信息化的高度重视和明确要求指明了前进方向 《纲要》第十九章　加快教育信息化进程：信息技术对教育发展具有革命性影响，必须予以高度重视。把教育信息化纳入国家信息化发展整体战略，超前部署教育信息网络。 • 生均教育经费的大幅度增长、高校化债等举措正在全国各省市快速落实。 • 教育经费的加大投入将为教育信息化带来更加实质性的推进！ • 新一代信息技术的产业生态一定会 • 加快我们的教育信息化步伐！ 节能环保 新一代信息技术 新材料 新能源汽车 生物 高端装备制造 新能源

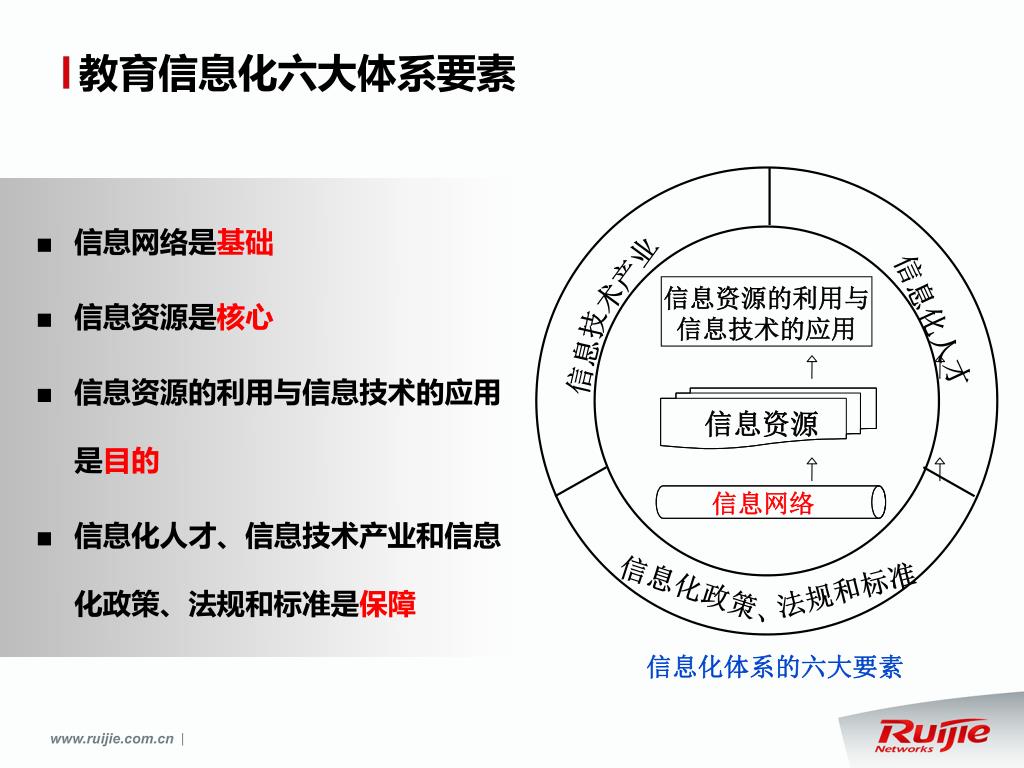

4. 术产业 信息资源的利用与 信息技术的应用 信息化人才 信息技 信息资源 信息网络 法规和标准 信息化政策、 教育信息化六大体系要素 • 信息网络是基础 • 信息资源是核心 • 信息资源的利用与信息技术的应用是目的 • 信息化人才、信息技术产业和信息化政策、法规和标准是保障 信息化体系的六大要素

5. 教育电子政务是教育信息化的重要组成部分 • 教育信息化建设四大工作任务 • 以网络覆盖为基础，以能力达标为关键，以示范引领、培训提高为保障，加快推进各级各类学校教育信息基础设施及使用能力的提高 • 以填平补齐为基础，以优化提高为核心，以平台和机制建设为保障，推进国家优质数字化教育资源及共享服务能力的建设 • 坚持顶层设计、建立标准，以实现数据互通、形成基本管理架构为目标，加快建设国家教育管理公共服务平台，为教育管理、决策提供支持，提升教育公共服务水平 • 建设教育信息化支撑保障体系，保障教育信息化健康、持续发展 ——摘自教育部科技司王延觉司长在教育信息化工作座谈会上的讲话 • 教育电子政务建设是国家电子政务和教育信息化建设的重要组成部分

6. 教育电子政务整体逻辑架构

7. 应用中心 资源中心 数据中心 & 服务中心 交换中心 存取中心 计算中心 管理中心 数据中心的重要意义：数据中心就是服务中心 数据中心的服务对象 各类用户：教师学生、行政人员、社会公众 核心业务：教学、科研、管理、社会服务 发展战略：提高教育质量、推动教育现代化 服务是教育信息化和教育电子政务的出发点和落脚点

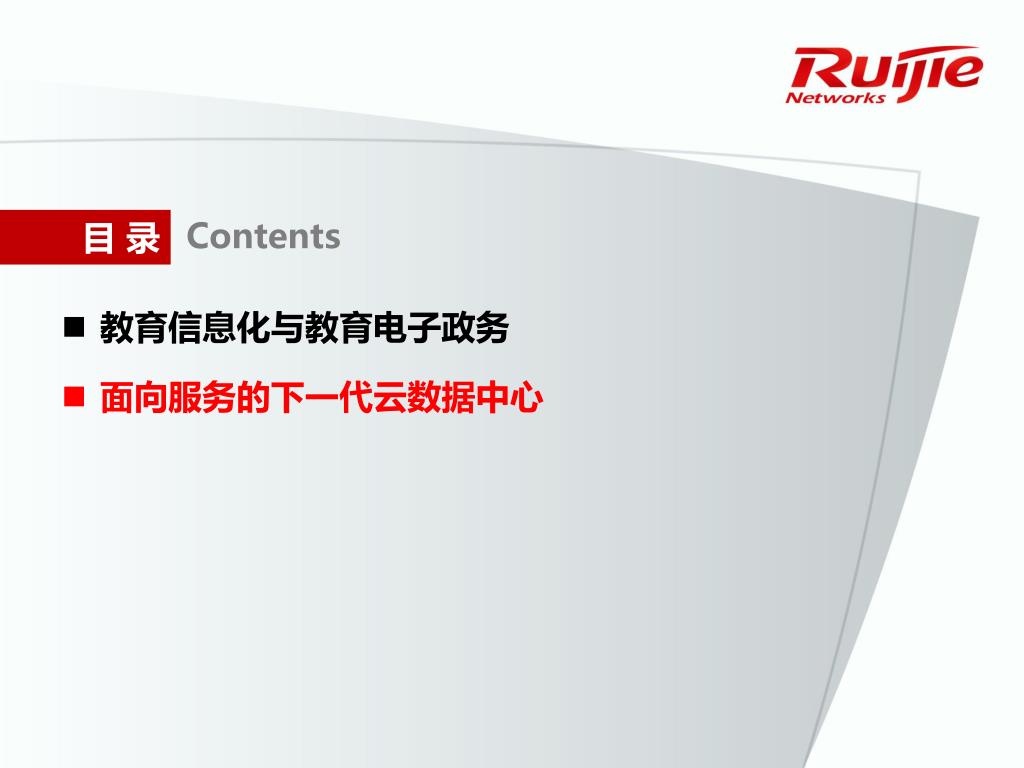

8. 教育信息化与教育电子政务 • 面向服务的下一代云数据中心

9. 网络 统一融合 2.0（03年-08年） 存储 计算 分散 管理 集中 计算、存储、网络清晰分离 统一架构、资源整合、虚拟化 计算存储一体化 体系架构演变 数据中心的演变与发展 3.0（09年~至今） 1.0 数据中心2.0标志：计算/存储/网络分离；网络成为枢纽。 数据中心3.0标志：应用整合；网络体系再次演变。

10. 传统数据中心面临的巨大挑战 服务器，从物理互联到虚拟互联，网络如何适应 挑战1 网络，融合架构，从尽力传递到严格服务质量 挑战3 网络，从小规模二层到超大规模二层 挑战4 管理，从简单到资源池智能联动 挑战5 RIIL 性能，从普通组网到真正无阻塞Clos组网 挑战2

11. IT进入云计算时代 美国Gartner公司公布的10大战略技术中，云计算在2010年和2011年连续两年均居首位。 云计算的核心思想是资源整合、按需交付和按需使用。 云计算将带来信息技术产业格局和企业业务模式的深刻变化。

12. 我国各省市政府大力推进云计算产业 天津：建设国家级云计算产业总部 北京：打造世界级云计算产业中心 黑龙江 吉林 新疆 青岛：北方数据中心 辽宁 甘肃 内蒙古 北京 河北 宁夏 青海 山西 山东 威海：建设云计算平台 陕西 河南 江苏 西藏 上海 安徽 湖北 四川 上海：云海计划，亚太云计算中心 浙江 江西 湖南 贵州 福建 台湾 云南 广东 广西 杭州：云计算开发培训平台 成都：中西部云计算中心，成都超算中心 海南 福州：海西云计算 深圳：珠三角云计算中心 佛山：广东云计算中心

13. 云数据中心管理 云数据中心核心 云数据中心接入 云数据中心安全 锐捷网络推出云数据中心网络全系列产品家族 自动报表生成和分发 云计算网络管理 数据中心环境监控管理 云计算业务与虚拟化管理 云终端安全管理 业内首个 40G以太网模块 业内最高密度 单板48口万兆以太网模块 S12010 S12006 S6000千兆系列 S6210100G系列 S6200万兆系列 40G模块 16口万兆模块 万兆云计算 出口引擎 数据中心万兆 网络安全模块 数据中心万兆 WEB安全 万兆IDS入侵检测 万兆应用优化 云数据中心下一代100G防火墙

14. 传统数据中心Vs下一代云数据中心 下一代云数据中心与传统数据中心有何不同？ 为何会有这些不同？带来数据中心网络的哪些改变？ 众多革命性技术，将再次重新定义数据中心

15. 云计算向云服务的转变：三种商业模型 软件即服务-SaaS，Software as a Service 无需关心特定应用软件的服务方式，如：是否被他人同时租用 办公应用 互联网应用 通讯应用 平台即服务-PaaS, Platform as a Service 无需关心操作系统以及软件环境等底层资源的配置与管理 开发环境 运行环境 （Lib） 身份认证 基础设施即服务- IaaS，Infrastructure as a Services 网络服务 虚拟机服务 存储服务 无需关心基础设施 资源的地理位置 大规模分布式物理资源 IT基础资源 不同商业模型如PaaS、IaaS，需要云数据中心网络再次演变

16. 云计算商业模型带来基础网络再次演进：虚拟化裂分与聚合云计算商业模型带来基础网络再次演进：虚拟化裂分与聚合 • 裂分：虚拟化一变多，富余资源服务器变为不同虚拟机，提高资源利用率 • 虚拟化，Amazon、IBM • IaaS、PaaS、SaaS均可以利用这种技术模式建立 • 聚合：虚拟化多变一，普通服务器聚合为大型服务器，高性能计算 • 分布式存储和并行计算，Google • 主要适用于PaaS和SaaS的服务提供 • 两种技术模型下，对现有数据中心组网模型产生新的变化

17. 众多革命性技术，重新定义数据中心 • 锐捷网络云计算产品，构建的下一代云数据中心网络，变成了1台超级交换机（交换矩阵）

18. 众多革命性技术，重新定义数据中心 • 1、下一代云数据中心只有一个交换矩阵，所有服务器/存储都连在上面 • 2、资源虚拟化，实现按需交付，按需使用的云服务模式 • 3、虚拟化业务随时漂移在不同服务器上，网络与业务安全可控； • 4、并行计算业务大量数据交互，网络性能有效承载 • 5、大规模的二层网络，网络变成了一台交换机，管理将及其简化 • 最终，绿色、TCO的成本也会降至最低…… • 这也是我们将为您提供的面向云服务的下一代云数据中心

19. 众多革命性技术，重新定义数据中心 更可靠、更先进、更智能 的下一代云数据中心 标准化 高性能 高安全 虚拟化 自动化 绿 色

20. 云数据中心，扁平化无阻塞的数据中心 • 网络只有核心与接入，延迟低性能高，使用设备数量最少。适应云计算流量模型 • 全线产品无阻塞的基础上共同构建一个无阻塞的数据中心网络。 • 接入千兆平台万兆无阻塞上联，RG-S6000系列 • 接入万兆平台100G无阻塞上联，RG-S6200系列 • 核心平台100G、超高密度万兆，RG-S12000系列

21. 云数据中心， FCoE构建绿色低TCO的数据中心 • 国际标准FCoE，FC over Enternet，服务器、FC存储直连数据中心交换机 • 原有2套系统变1套。只要一张网（以太网），一套交换机，一套布线，一套网卡。投资降30%-50%，服务器功耗节省15%。 • 产品芯片级支持FCoE，构建一个绿色、简单、低TCO的云数据中心网络 以太网 以太网 FC SAN 以太网 FC 流量 FCoE Switch IP 流量 磁盘阵列 服务器 Server with CNA

22. 云数据中心， CEE增强以太网构建不会丢包数据中心 • 以太网在数据中心的改进：尽力发送机制--》不丢包的交换平台 • 全线产品芯片级支持CEE增强以太网协议族，构建一个不丢包的云数据中心网络

23. 云数据中心，虚拟化构建业务安全隔离的数据中心云数据中心，虚拟化构建业务安全隔离的数据中心 • 最终，网络安全虚拟化一变多，各种业务安全隔离，不再部署多张网络 • 云数据中心交换机支持虚拟化VRF一变多，云计算安全产品支持虚拟化安全一变多，有效实现针对数据中心内部多种业务的安全隔离。 网络虚拟化1变多

24. 云数据中心，网络、应用、数据的全方位安全防护云数据中心，网络、应用、数据的全方位安全防护 防火墙模块 防火墙模块 FW FW RG-S12000 RG-S12000 网络安全 WebGuard RG-S6000 RG-S6200 RG-DBS SQL SERVER 主页 门户 论坛 Oracle DB2 应用安全 数据库安全 • 针对数据中心全面的安全防护： • 网络层：虚拟防火墙防护各业务网络安全 • 应用层：Web防火墙防护Web应用安全 • 数据层：DBS数据库审计系统对数据库实施监控和审计

25. 云数据中心，虚拟化多变一按需可扩展的数据中心云数据中心，虚拟化多变一按需可扩展的数据中心 • 大规模二层网络，虚拟机业务大规模漂移，实现云计算“按需可扩展” • 全线云数据中心产品同时支持VSU虚拟化多变一与TRILL透明交换两种标准，灵活部署维护成本最低。 VSU虚拟化（国际SPB标准化趋势） TRILL大二层透明交换

26. 云数据中心，虚拟化多变一跨地域业务无中断迁移云数据中心，虚拟化多变一跨地域业务无中断迁移 • 跨地域数据中心，虚拟机业务大规模漂移，实现按需可扩展的数据中心 • VSU小型、TRILL超大规模云计算跨地域数据中心业务漂移两种方案，实现数据中心“双活”，实现按需可扩展。

27. 云数据中心，智能感知构建安全自动跟随的数据中心云数据中心，智能感知构建安全自动跟随的数据中心 • 智能感知，业务漂移到哪，对应安全策略跟随到哪，不受物理限制。释放服务器的性能压力，简化管理。 • 虚拟机嵌入模式、VEPA（802.1Qbg）模式，两种方案锐捷网络均支持，您可以灵活选择、实现投资保护。 业务安全漂移 虚拟化后接入层交换机的变化

28. 云数据中心，业务、资源、环境全面的监控管理云数据中心，业务、资源、环境全面的监控管理 • 虚拟化，最终让数据中心成为一个池塘，计算、存储、网络资源智能联动。 • 云以业务模型为核心，基于强大的RIIL平台构建 • 系统架构灵活、接口开放，以业务为视角的针对主流网络设备、安全设备、服务器、操作系统、数据库、中间件、机房环境的全面监控管理。 云计算业务与虚拟化管理 可配置的自动报表生成和分发 数据中心环境监控管理 云计算网络管理

29. App App App App App App App App App OS OS OS OS OS OS OS OS OS 不仅如上，锐捷网络将全面进驻下一代云数据中心领域 • 安全群组标签 下一代防火墙 智能安全运营中心 Cloud OS 云接入安全 TRILL 统一矩阵 高效安全协作 统一平台 虚拟化 数据保密 业务连续性 vSAN 10GE 智能 安全 数据中心以太网 无状态计算 • 安全域划分 服务端资源保护 FCoE 虚拟桌面架构 自服务门户 服务器虚拟化 • 安全审计 服务资源交付安全 虚拟防火墙 vMotion

30. 他们选择了锐捷网络 下一代云数据中心 虚拟化感知 数据中心 “无阻塞”云数据中心网络，适合阿里商业模型，提供一套方案与服务。 虚拟服务器业务感知、安全可控的云数据中心交换机，而不是传统交换机。 新华社数据中心 传播中国报道世界 全线产品，超高性能、防止突发浪涌流量，面向新华社全球用户服务 虚拟化一变多安全与网络整体方案，为智慧城市下的各部门业务服务。 东北财经大学、大连电子政务、广州亚运会、深圳大运会、智慧准格尔等等一系列超大规模数据中心…… 211大学数字化校园数据中心 智慧都市虚拟化数据中心

31. 关于锐捷网络 • 2010年，锐捷网络继续保持稳健的发展态势，全年销售额16亿元，继续位居中国企业网络市场国内品牌榜首。 • 2010年4月， CCW RESEARCH发布《2009-2010年中国网络设备市场研究报告》。报告显示锐捷网络在中国企业网市场排名中位列国内厂商综合排名第一位。 • 2010年6月23日，锐捷网络的母公司——福建星网锐捷通讯股份有限公司在深交所成功挂牌上市。星网锐捷的成功上市，是证券市场、投资者对锐捷10年经营成果的肯定，将为锐捷网络提供一个更加广阔的发展平台和更加坚实的发展基础。 Chart Title in here

32. 谢 谢！ 星网锐捷网络有限公司 地址：北京海淀区复兴路29号中意鹏奥大厦东塔A座11层 邮编：100036 Office Tel: 010-51715821 Mobile Tel: 13911766909 Fax: 010-51413399 E-Mail: liufn@ruijie.com.cn
