1 / 27

シリカガラスの熱的性質 II

シリカガラスの熱的性質 II. ガラス転移，仮想温度. 福井大学工学部 葛生 伸. シリカガラスと一般のガラスの違い. 一般のガラス，高分子. シリカガラス. シリカガラスの体積　 ― 他の非晶質材料に見られない特異な依存性. R. Br ückner, J. Non-Cryst. Solids, 5 , 123 (1970). シリカガラスの体積の温度依存性. 溶融石英ガラス. III 型合成シリカガラス. R. Br ückner, J. Non-Cryst. Solids, 5 , 123 (1970). ガラス転移. 一般のガラス，高分子.

zizi
Download Presentation

シリカガラスの熱的性質 II

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. シリカガラスの熱的性質 II ガラス転移，仮想温度 福井大学工学部 葛生 伸

  2. シリカガラスと一般のガラスの違い 一般のガラス，高分子 シリカガラス シリカガラスの体積　― 他の非晶質材料に見られない特異な依存性 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

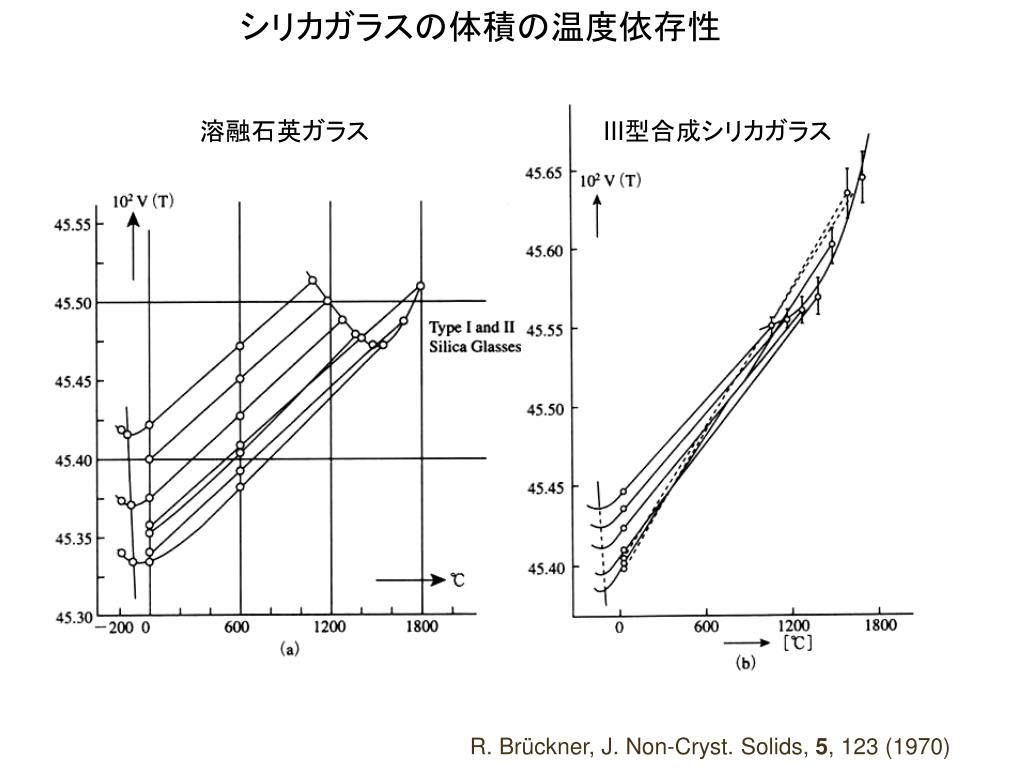

  3. シリカガラスの体積の温度依存性 溶融石英ガラス III型合成シリカガラス R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

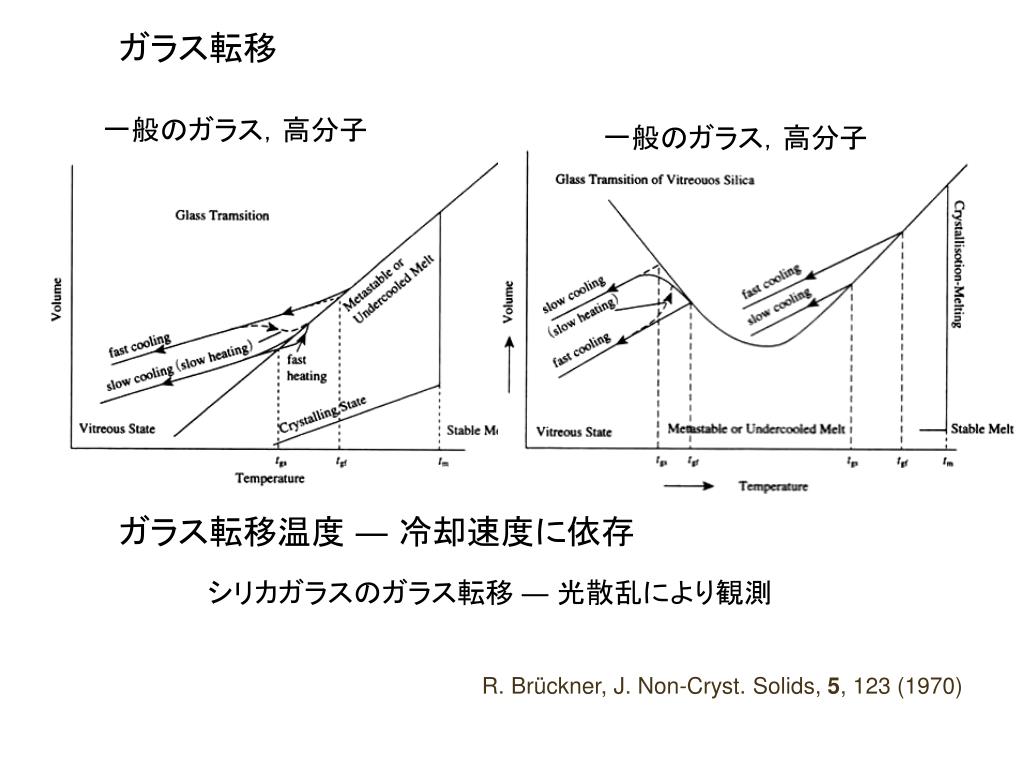

  4. ガラス転移 一般のガラス，高分子 一般のガラス，高分子 ガラス転移温度 ― 冷却速度に依存 シリカガラスのガラス転移 ― 光散乱により観測 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

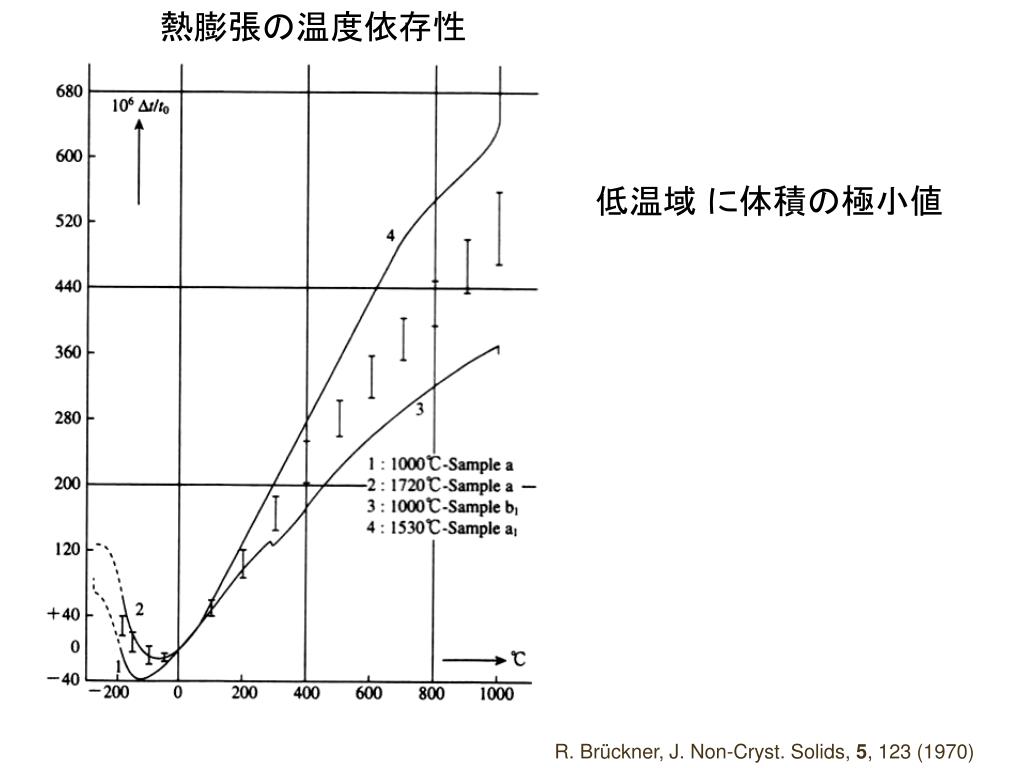

  5. 熱膨張の温度依存性 低温域 に体積の極小値 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

  6. シリカガラス冷却過程の光散乱強度 ED-H ES K. Saito and A. J. Ikushima, J. Appl. Phys. 81, 3504 (1997)

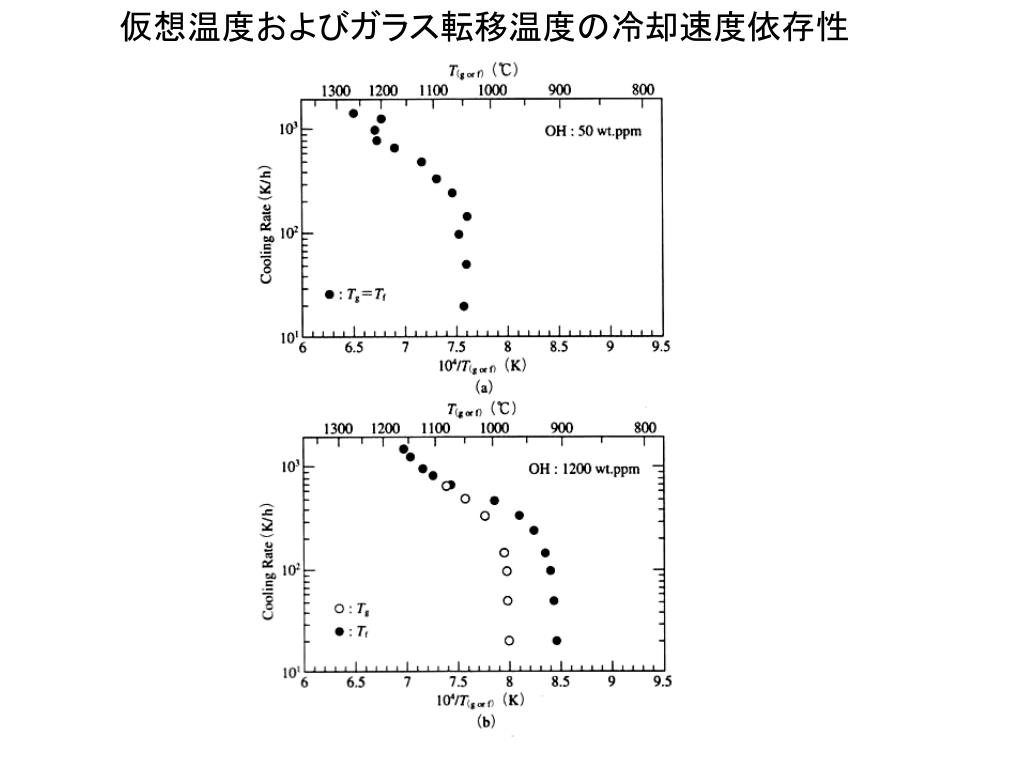

  7. 仮想温度およびガラス転移温度の冷却速度依存性仮想温度およびガラス転移温度の冷却速度依存性

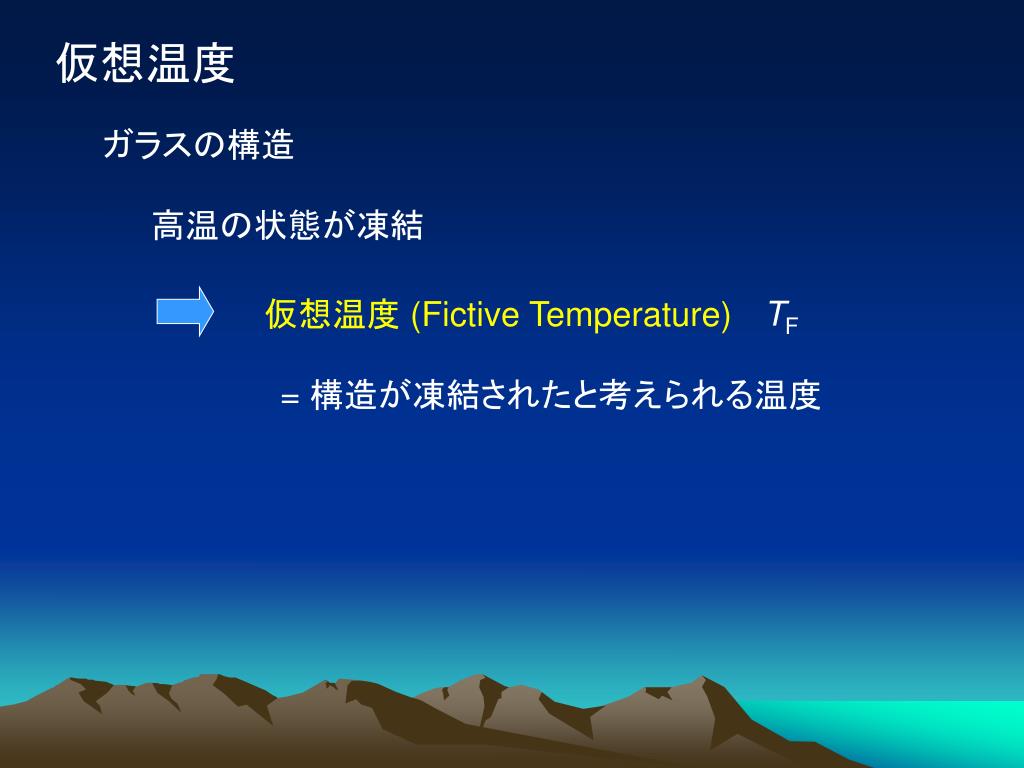

  8. 仮想温度 ガラスの構造 高温の状態が凍結 仮想温度 (Fictive Temperature) TF = 構造が凍結されたと考えられる温度

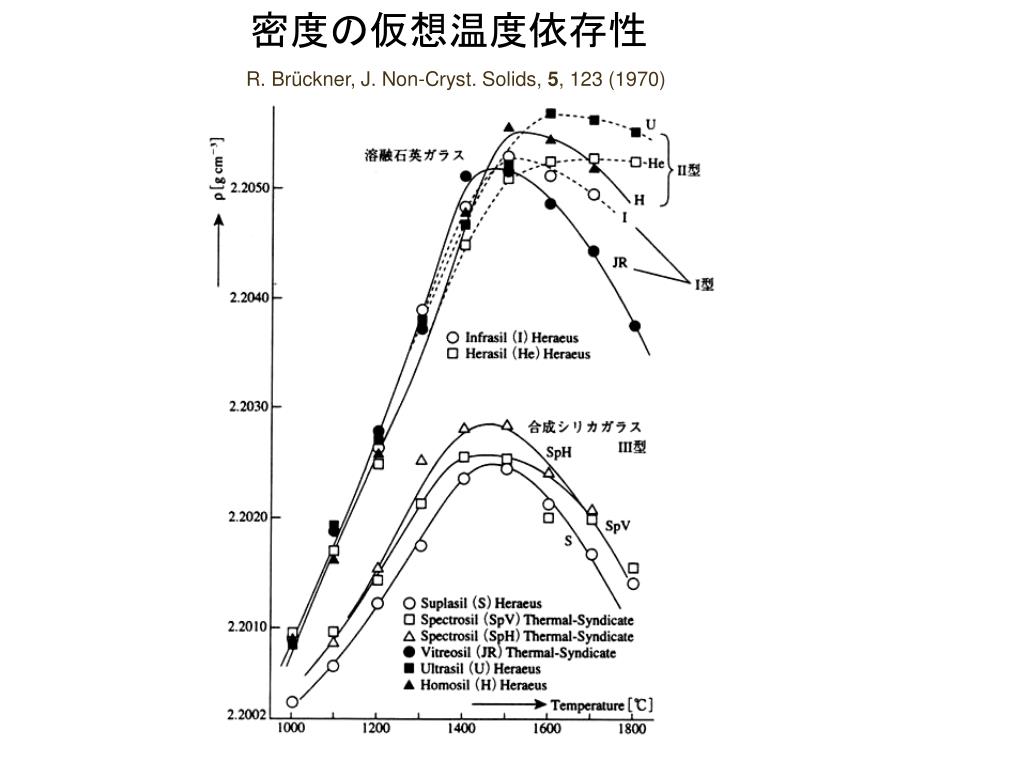

  9. 密度の仮想温度依存性 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

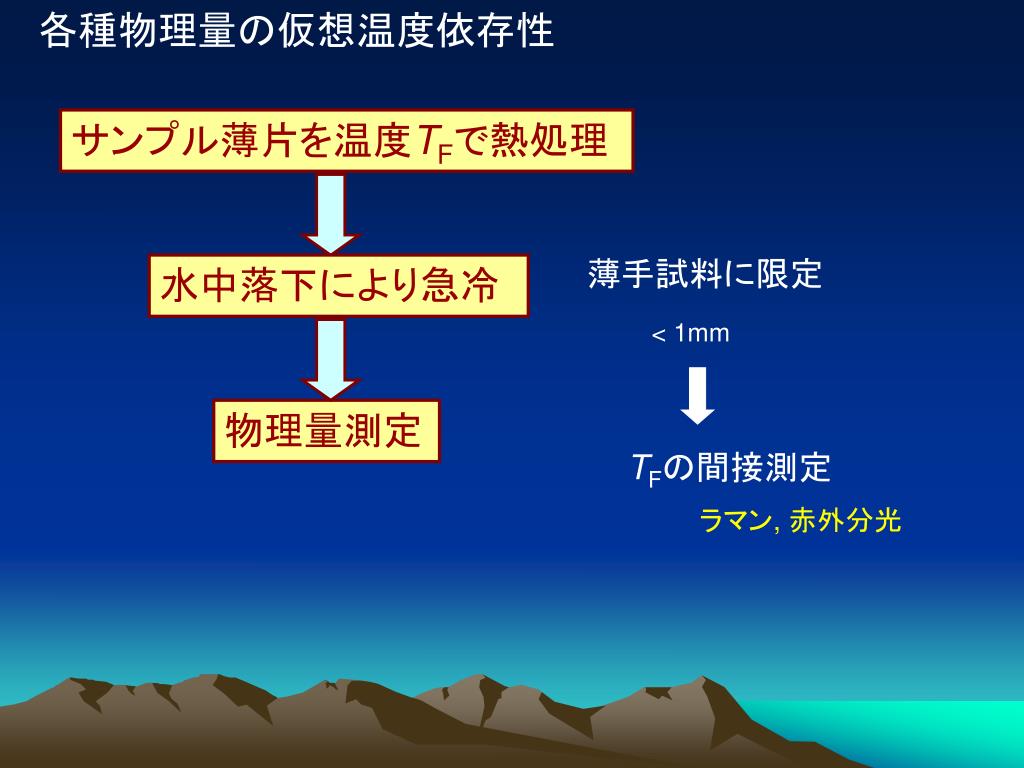

  10. 各種物理量の仮想温度依存性 サンプル薄片を温度TFで熱処理 薄手試料に限定 水中落下により急冷 < 1mm 物理量測定 TFの間接測定 ラマン, 赤外分光

  11. シリカガラスのラマンスペクトルと平面環構造シリカガラスのラマンスペクトルと平面環構造 ⇔ D2 ● Si ○ O ⇔ D1 Ｆ. L. Galeener, J. Non-Cryst. Solids, 71, 373 (1985)

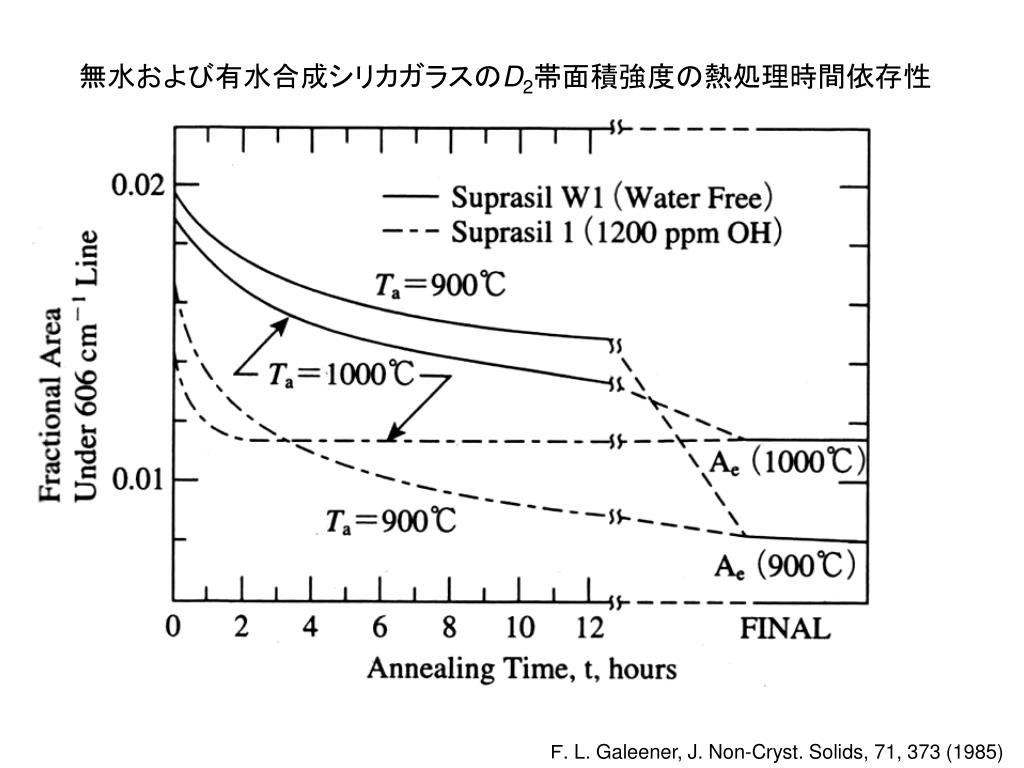

  12. 無水および有水合成シリカガラスのD2帯面積強度の熱処理時間依存性無水および有水合成シリカガラスのD2帯面積強度の熱処理時間依存性 Ｆ. L. Galeener, J. Non-Cryst. Solids, 71, 373 (1985)

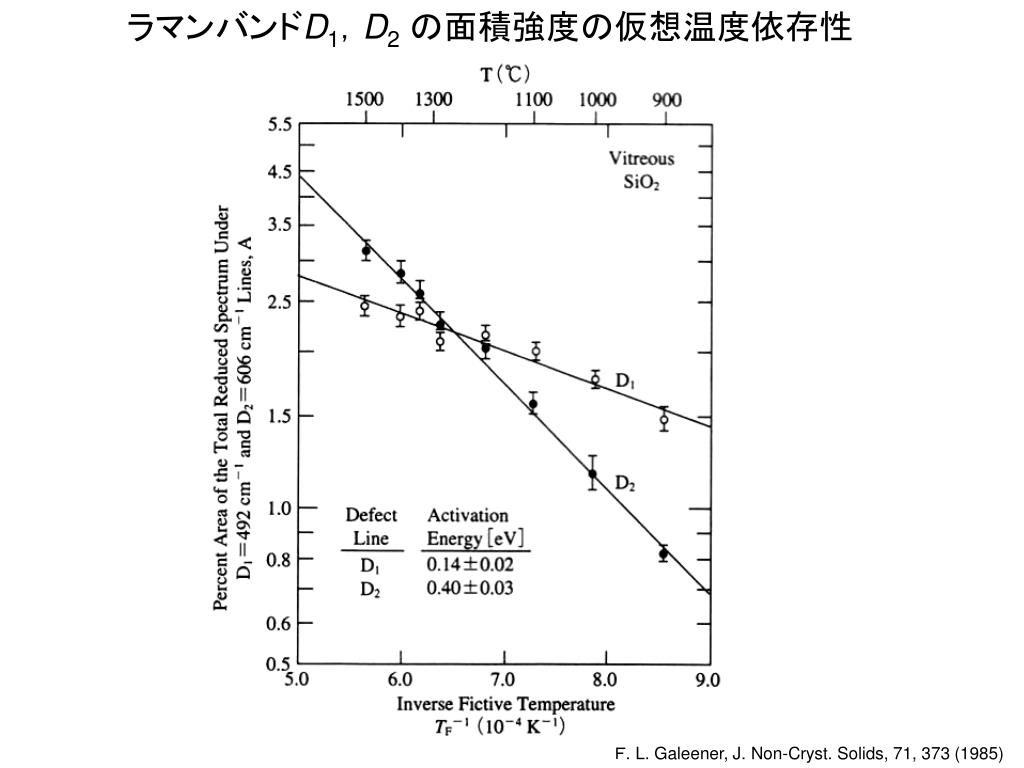

  13. ラマンバンドD1，D2の面積強度の仮想温度依存性ラマンバンドD1，D2の面積強度の仮想温度依存性 Ｆ. L. Galeener, J. Non-Cryst. Solids, 71, 373 (1985)

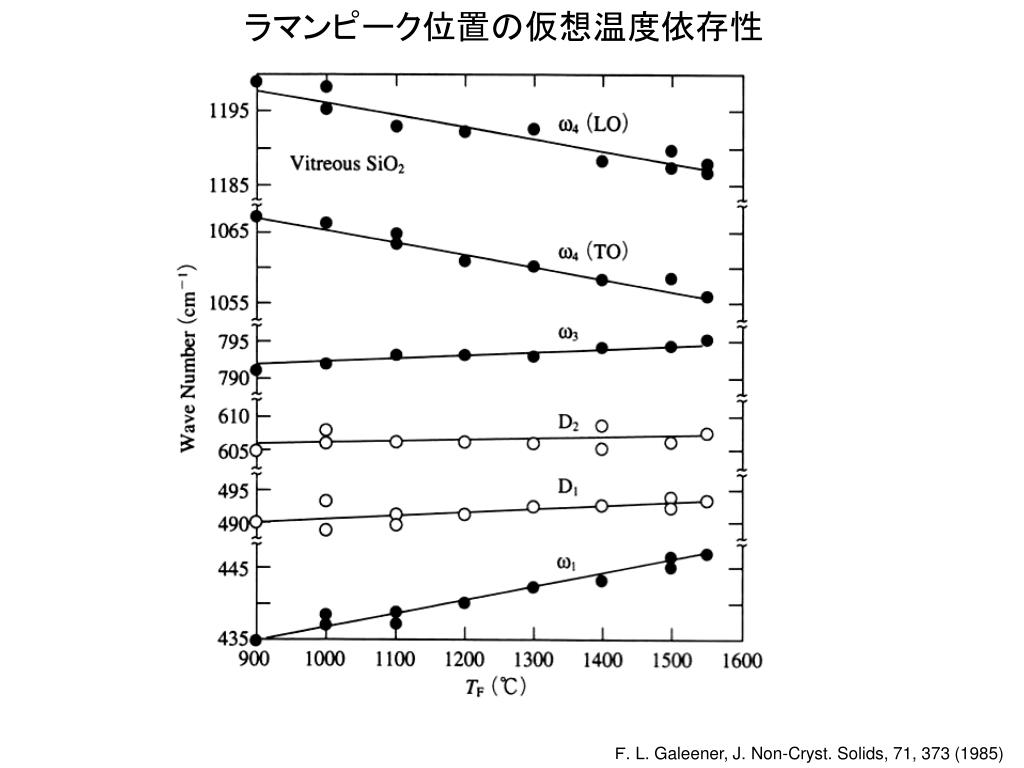

  14. ラマンピーク位置の仮想温度依存性 Ｆ. L. Galeener, J. Non-Cryst. Solids, 71, 373 (1985)

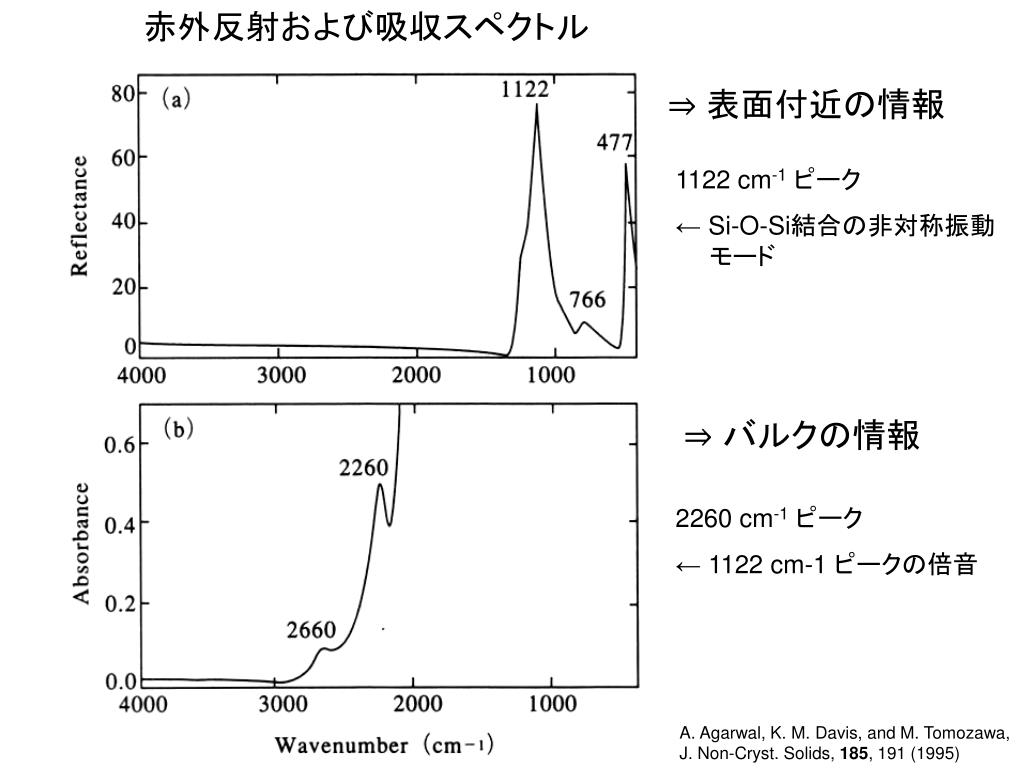

  15. 赤外反射および吸収スペクトル ⇒ 表面付近の情報 1122 cm-1ピーク ← Si-O-Si結合の非対称振動 　　モード ⇒ バルクの情報 2260 cm-1ピーク ← 1122 cm-1 ピークの倍音 A. Agarwal, K. M. Davis, and M. Tomozawa, J. Non-Cryst. Solids, 185, 191 (1995)

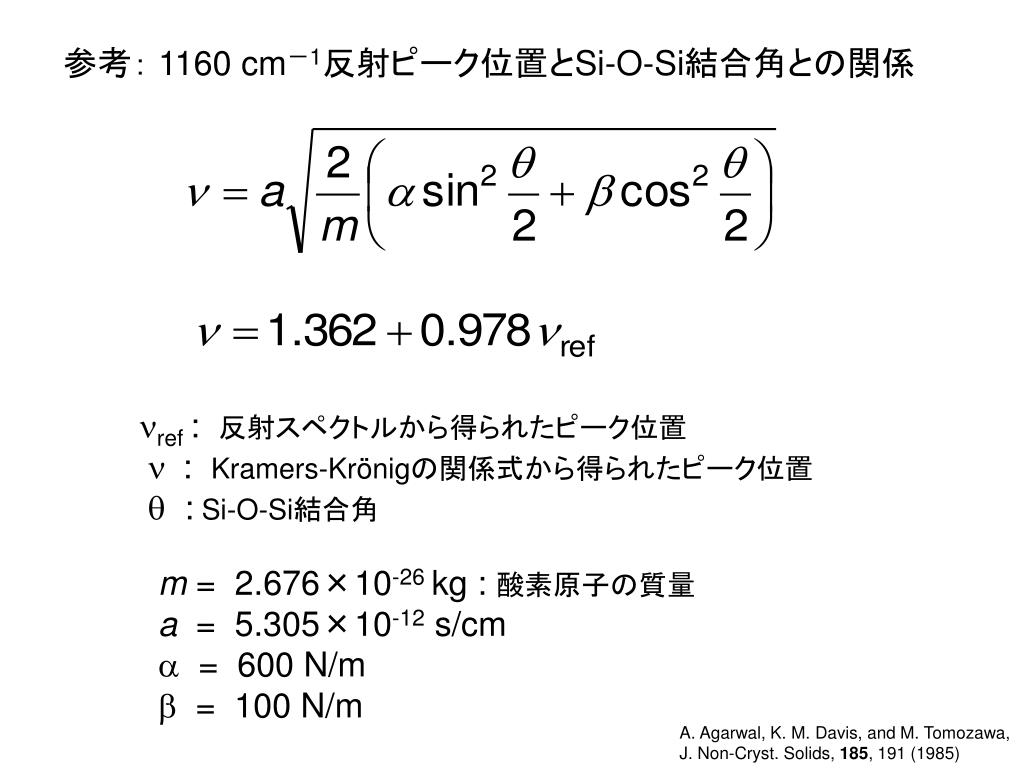

  16. 参考： 1160 cm－1反射ピーク位置とSi-O-Si結合角との関係 • nref : 反射スペクトルから得られたピーク位置 • n : Kramers-Krönigの関係式から得られたピーク位置 • q: Si-O-Si結合角 • m = 2.676×10-26 kg : 酸素原子の質量 • a = 5.305×10-12 s/cm • a = 600 N/m • b = 100 N/m A. Agarwal, K. M. Davis, and M. Tomozawa, J. Non-Cryst. Solids, 185, 191 (1985)

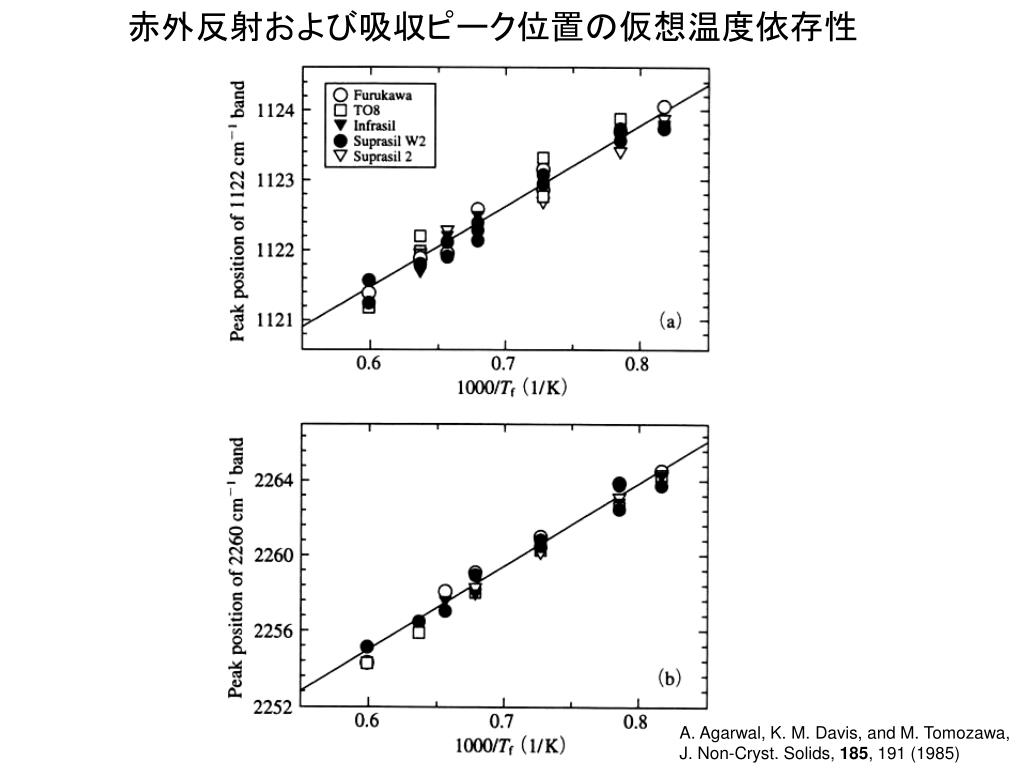

  17. 赤外反射および吸収ピーク位置の仮想温度依存性赤外反射および吸収ピーク位置の仮想温度依存性 A. Agarwal, K. M. Davis, and M. Tomozawa, J. Non-Cryst. Solids, 185, 191 (1985)

  18. 赤外ピーク位置の熱処理時間依存性 A. Agarwal, K. M. Davis, and M. Tomozawa, J. Non-Cryst. Solids, 185, 191 (1985)

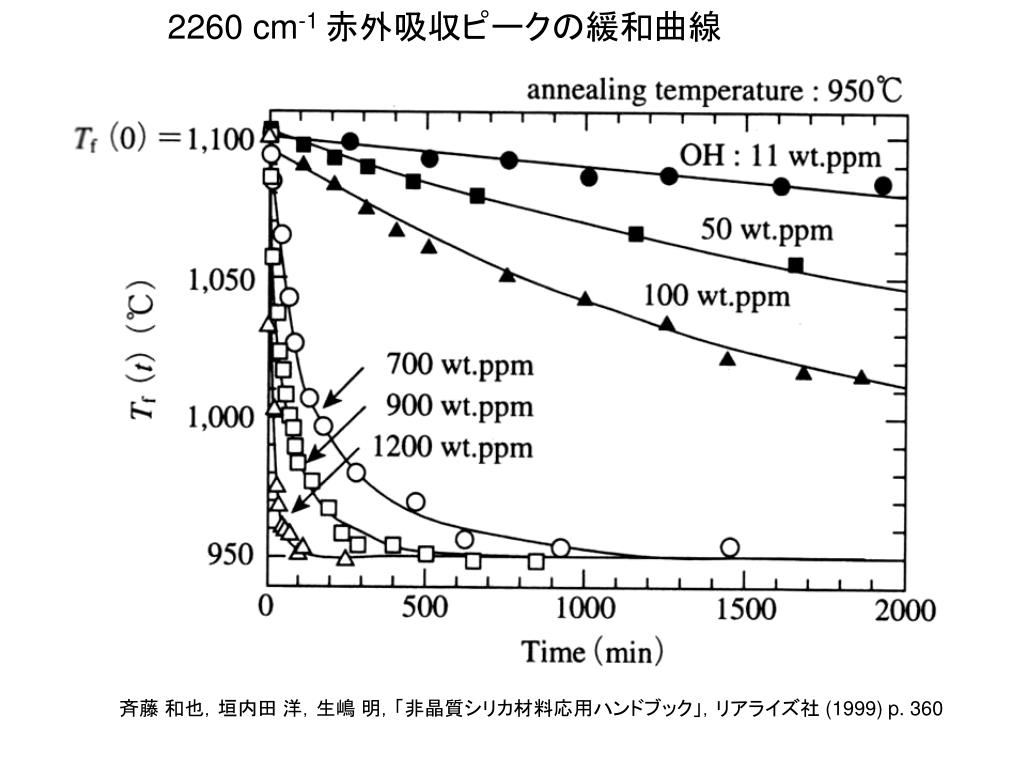

  19. 2260 cm-1 赤外吸収ピークの緩和曲線 斉藤 和也，垣内田 洋，生嶋 明，「非晶質シリカ材料応用ハンドブック」，リアライズ社 (1999) p. 360

  20. 各種物理量の仮想温度依存性

  21. 密度の仮想温度依存性 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

  22. シリカガラスの線膨張曲線 低温度 負の線膨張 仮想温度の違い 体積に極小値 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

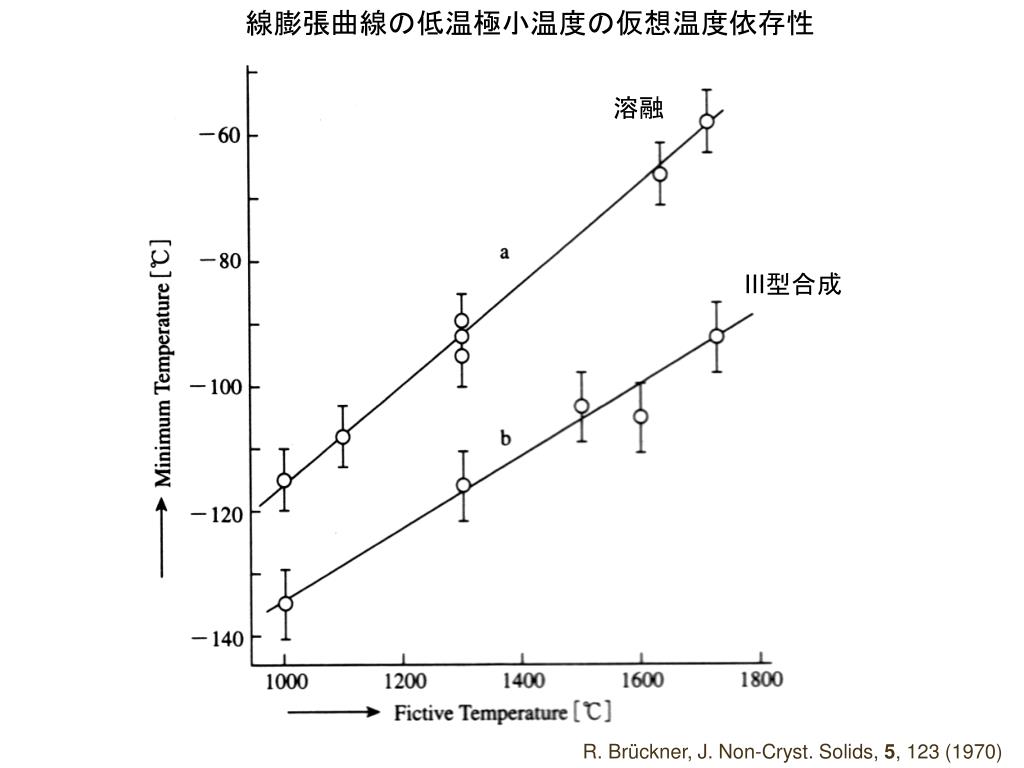

  23. 線膨張曲線の低温極小温度の仮想温度依存性 溶融 III型合成 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

  24. 線膨張係数の仮想温度依存性 溶融 III型合成 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

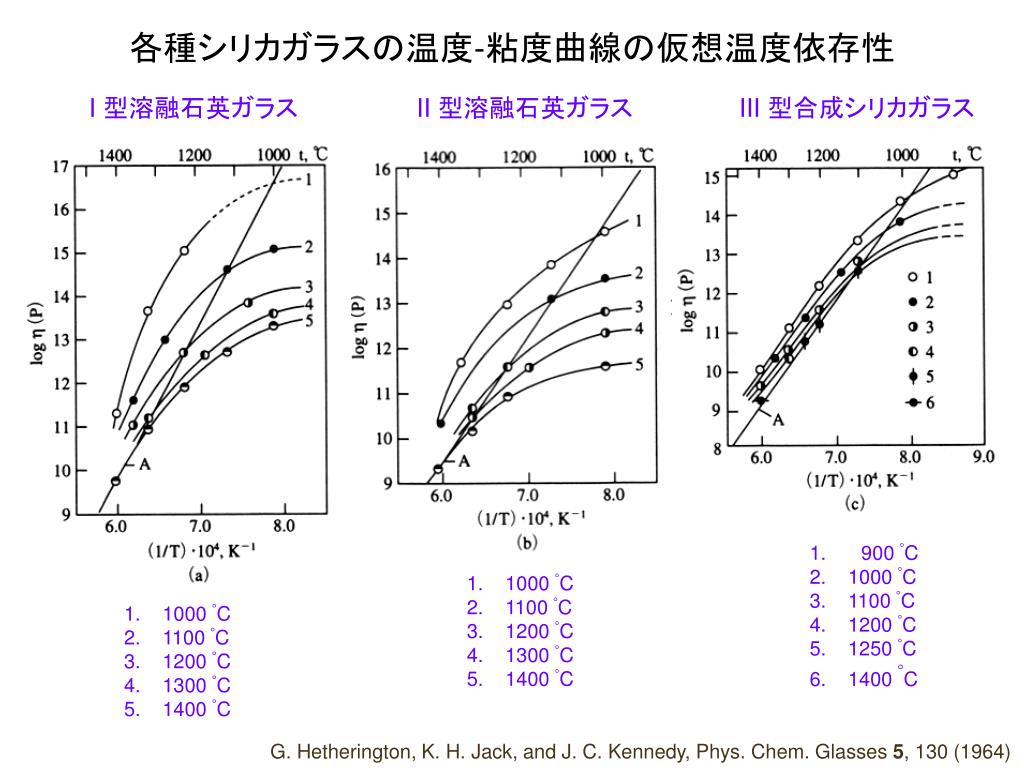

  25. 各種シリカガラスの温度-粘度曲線の仮想温度依存性各種シリカガラスの温度-粘度曲線の仮想温度依存性 I 型溶融石英ガラス II 型溶融石英ガラス III 型合成シリカガラス • 900 ﾟC • 1000 ﾟC • 1100 ﾟC • 1200 ﾟC • 1250 ﾟC • 1400 ﾟC • 1000 ﾟC • 1100 ﾟC • 1200 ﾟC • 1300 ﾟC • 1400 ﾟC • 1000 ﾟC • 1100 ﾟC • 1200 ﾟC • 1300 ﾟC • 1400 ﾟC G. Hetherington, K. H. Jack, and J. C. Kennedy, Phys. Chem. Glasses 5, 130 (1964)

  26. 屈折率の仮想温度依存性 R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

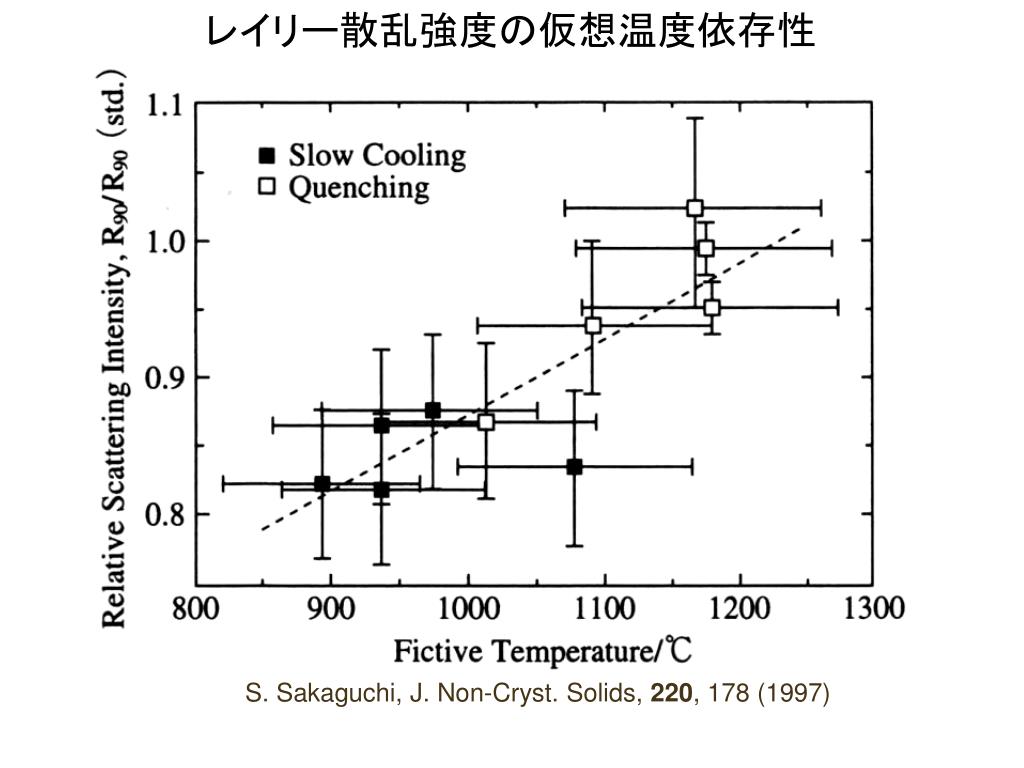

  27. レイリー散乱強度の仮想温度依存性 S. Sakaguchi, J. Non-Cryst. Solids, 220, 178 (1997)

More Related
