タイミングカーブ と DAQ テスト

タイミングカーブ と DAQ テスト. 実験 Ⅲ 素粒子テーマ 3 回目. 素粒子物理で使う単位系について タイミングカーブの測定 Coincidence カーブ Veto カーブ DAQ テスト. 授業スライドについて. 以下のページに随時アップロードするので、参考にしてください。 http://hep-www.px.tsukuba.ac.jp/~doraemon/jugyou/exp3_2013/exp3.html. 素粒子で使う単位系. 素粒子で使う単位系. 自然 単位系. 自然単位系の量を MKS に変換する. 自然単位系の量を MKS に変換する.

zizi
Download Presentation

タイミングカーブ と DAQ テスト

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

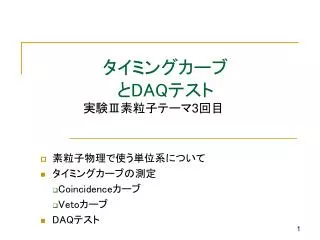

  1. タイミングカーブとDAQテスト 実験Ⅲ素粒子テーマ3回目 • 素粒子物理で使う単位系について • タイミングカーブの測定 • Coincidenceカーブ • Vetoカーブ • DAQテスト

  2. 授業スライドについて • 以下のページに随時アップロードするので、参考にしてください。 • http://hep-www.px.tsukuba.ac.jp/~doraemon/jugyou/exp3_2013/exp3.html

  3. 素粒子で使う単位系

  4. 素粒子で使う単位系

  5. 自然単位系

  6. 自然単位系の量をMKSに変換する

  7. 自然単位系の量をMKSに変換する

  8. 自然単位系の量をMKSに変換する

  9. セットアップ μ μ粒子がS1とS2を通過した事象 Variable delay Vth=-50mV Width 15ns • 前回設定したHV,DiscriminatorのVthを使う. • Discriminatorの出力パルス幅は,それぞれ15ns, 15ns, 40ns S1 T1 15ns S2 T2 ストッパー 40ns μ粒子がストッパーで止まった事象 Veto入力 S3 T3 e

  10. ディスクリミネータの出力パルス幅 • テキストには15nsと書いてあるが、これは下図bのことではないので注意。 • パルスが短すぎるとモジュールが正常に動かないこともある。  15 ns a. b. 15 ns

  11. Coincidenceカーブ S1とS2のタイミング • 突き抜けμ粒子を使ってS1とS2のタイミングを合わせる • 平らな部分の高さ • N(S2) ~ S2のNoise + MIP • N(S1*S2) ~ MIP

  12. VETOカーブ S1,S2とS3のタイミング • 宇宙線μ粒子を使ってS1,S2とS3のタイミングを合わせる • S1とS2のタイミング(T1-T2)はCoincidenceカーブで得た値を使う • T1を変更するときは,T2も同時に変更しT1-T2は不変に保つ • 平らな部分の高さ • N(S1*S2) ~ 突き抜け+Stopped • N(S1*S2* NOT S3) ~ Stopped

  13. 今日作るCoincidenceカーブとVetoカーブは、それぞれ印刷して保存しておく。今日作るCoincidenceカーブとVetoカーブは、それぞれ印刷して保存しておく。

  14. DAQテスト • 本実験では、パルス・カウンタでμ粒子の崩壊時間を測定する。 • パルス・カウンタが正しく動作していることを確かめる。 PCに測定データを取り込み • 測定された時間データが、ディレイの設定値と一致しているかどうか確かめる。
