交换机产品线介绍

技术培训中心

2010年3月

slide2

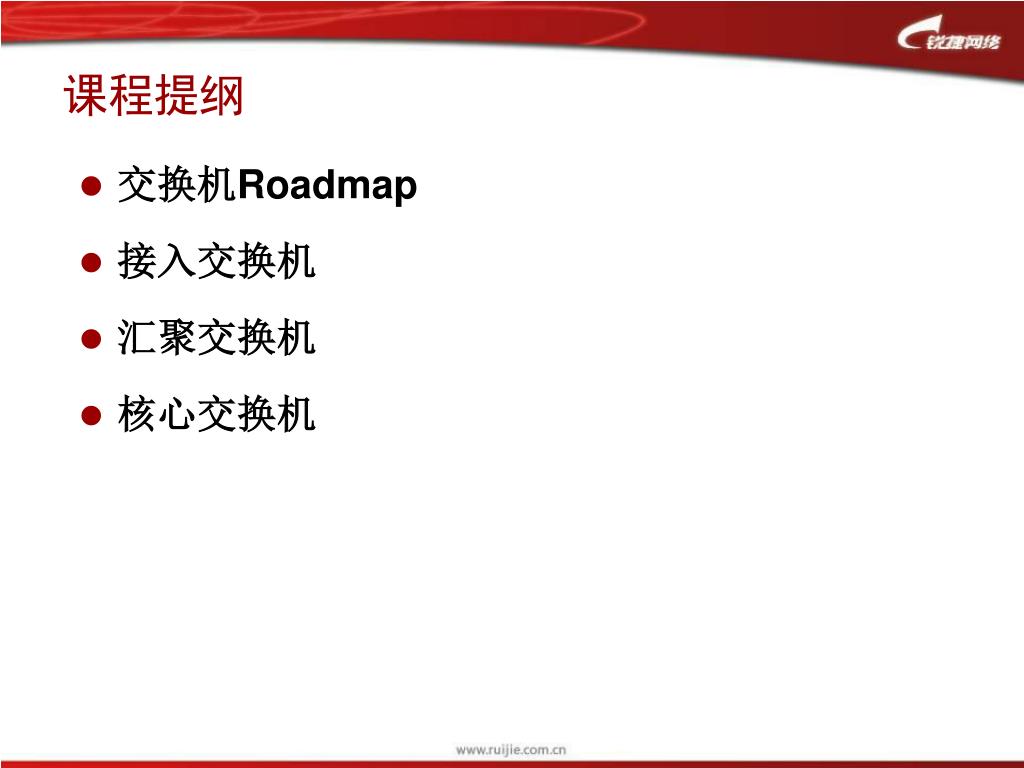

课程提纲
  • 交换机Roadmap
  • 接入交换机
  • 汇聚交换机
  • 核心交换机
roadmap
交换机Roadmap

RG-S9600系列

RG-S7600系列

RG-S8600系列

RG-S3750

RG-S3760

RG-S5750

RG-S5760

RG-S2300

RG-S2600

RG-S2000

RG-S2100

RG-S2900

RG-S3250

slide4
接入交换机

一、S20系列交换机

slide5

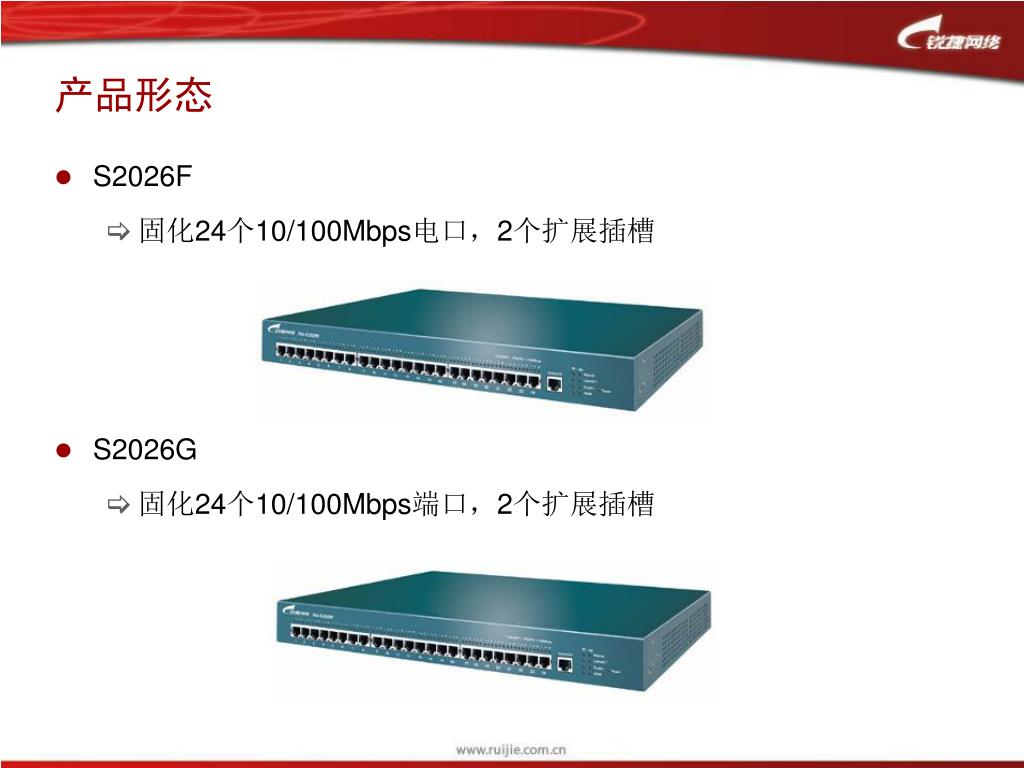

产品形态
  • S2026F
    • 固化24个10/100Mbps电口,2个扩展插槽
  • S2026G
    • 固化24个10/100Mbps端口,2个扩展插槽
slide6
产品形态

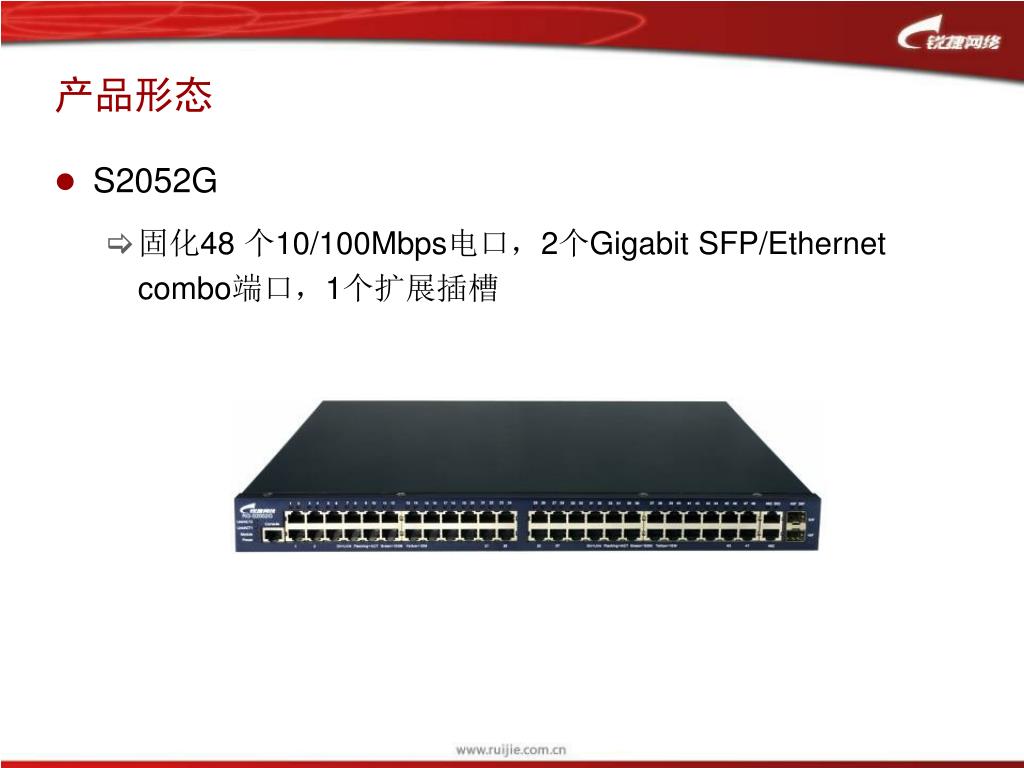

  • S2052G
    • 固化48 个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
slide7
扩展模块

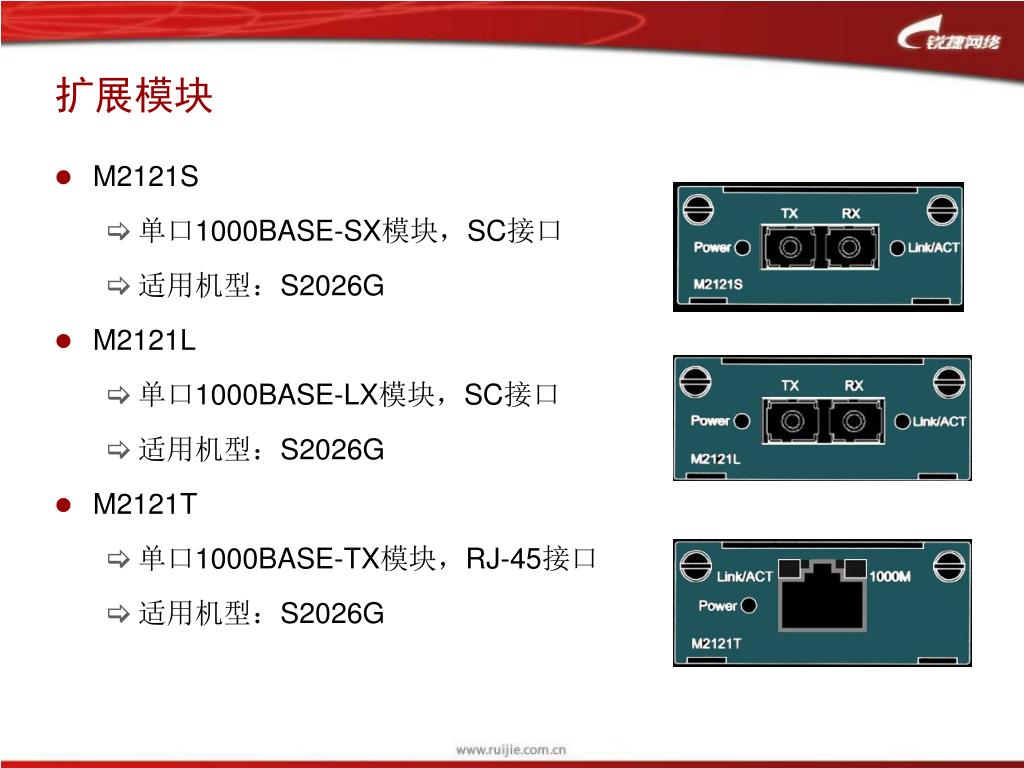

  • M2121S
    • 单口1000BASE-SX模块,SC接口
    • 适用机型:S2026G
  • M2121L
    • 单口1000BASE-LX模块,SC接口
    • 适用机型:S2026G
  • M2121T
    • 单口1000BASE-TX模块,RJ-45接口
    • 适用机型:S2026G
slide8

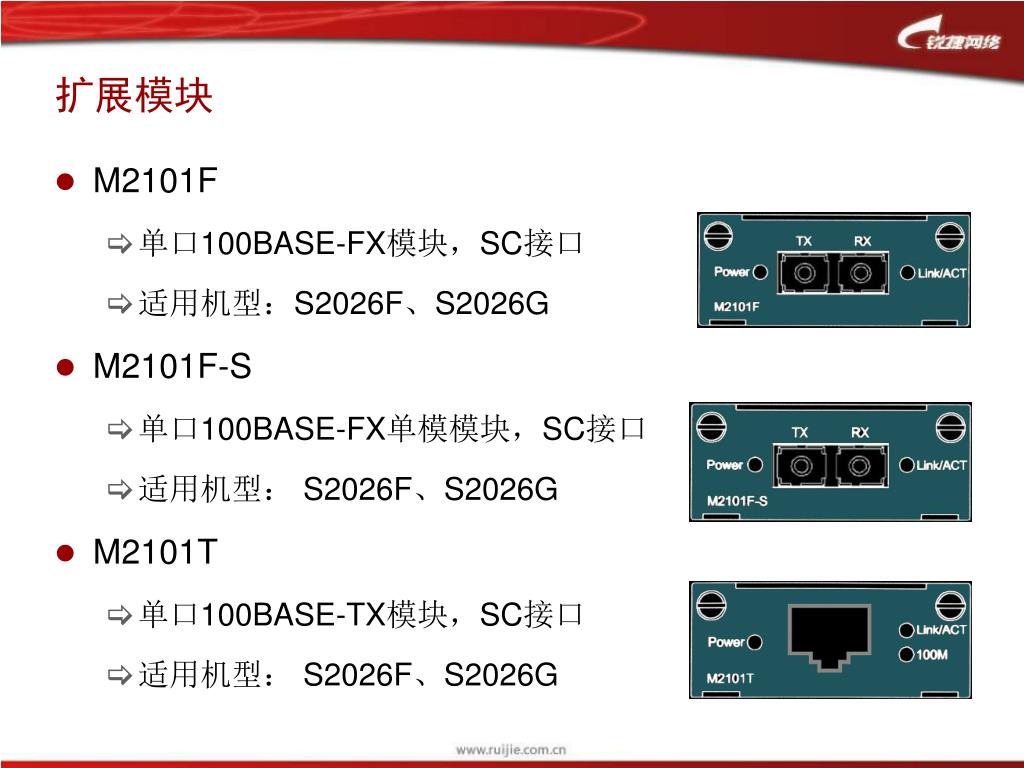

扩展模块
  • M2101F
    • 单口100BASE-FX模块,SC接口
    • 适用机型:S2026F、S2026G
  • M2101F-S
    • 单口100BASE-FX单模模块,SC接口
    • 适用机型: S2026F、S2026G
  • M2101T
    • 单口100BASE-TX模块,SC接口
    • 适用机型: S2026F、S2026G
slide9
扩展模块

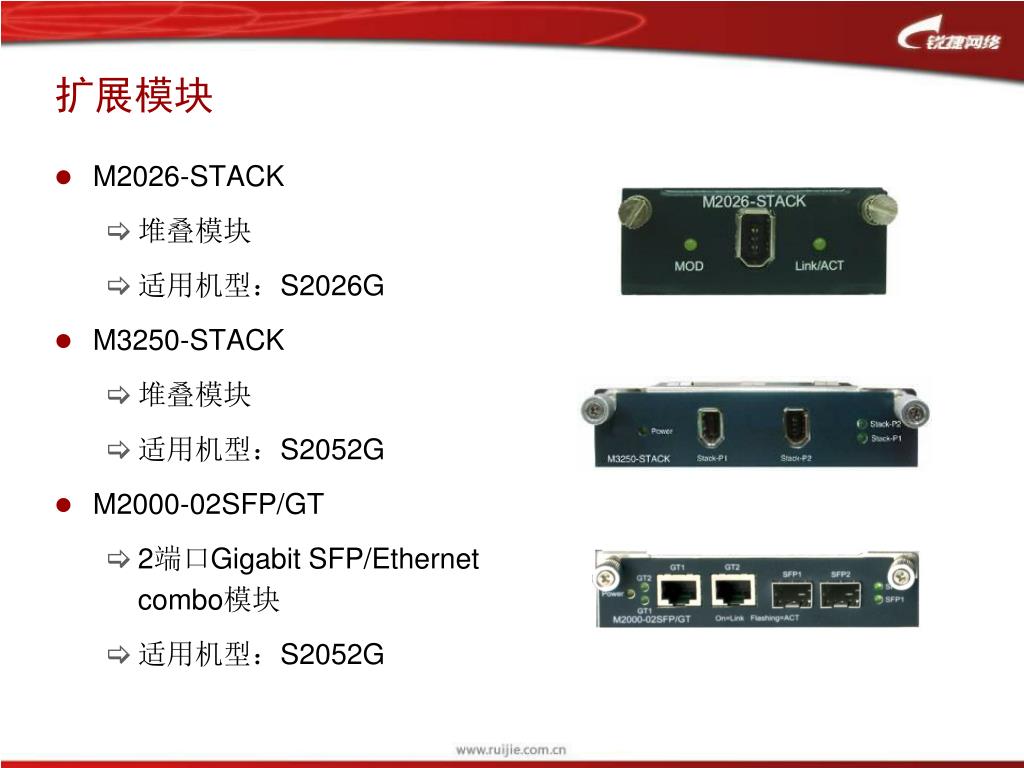

  • M2026-STACK
    • 堆叠模块
    • 适用机型:S2026G
  • M3250-STACK
    • 堆叠模块
    • 适用机型:S2052G
  • M2000-02SFP/GT
    • 2端口Gigabit SFP/Ethernet combo模块
    • 适用机型:S2052G
slide10

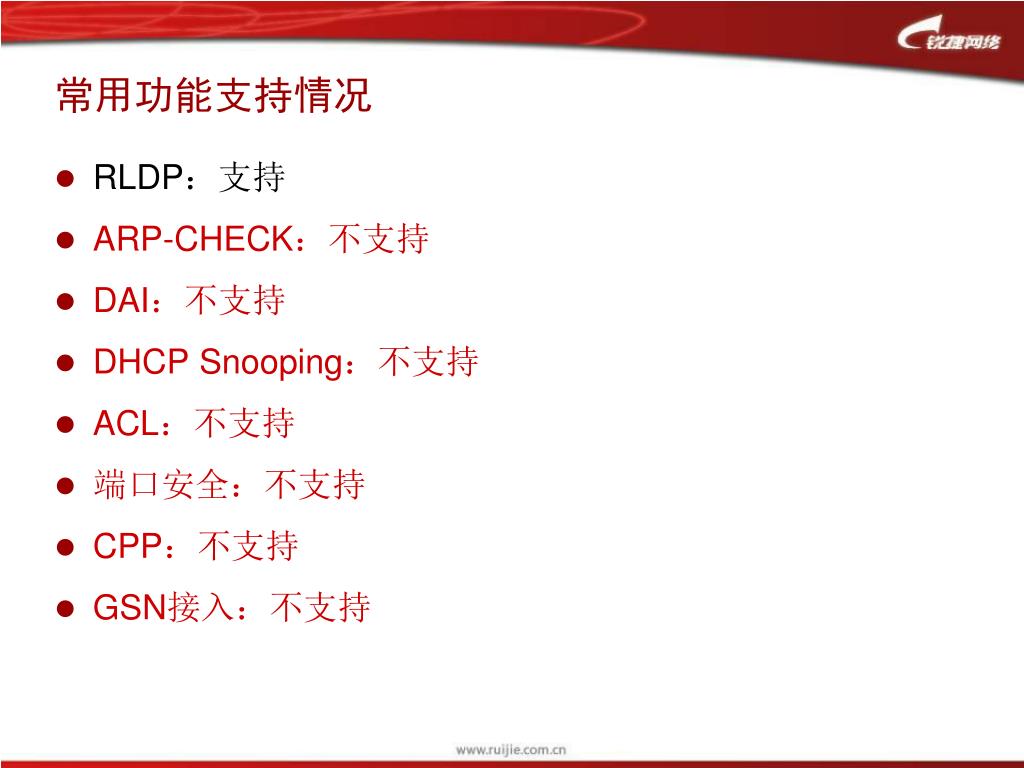

常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:不支持
  • DAI:不支持
  • DHCP Snooping:不支持
  • ACL:不支持
  • 端口安全:不支持
  • CPP:不支持
  • GSN接入:不支持
slide11
接入交换机

二、S2100系列交换机

slide12
产品形态

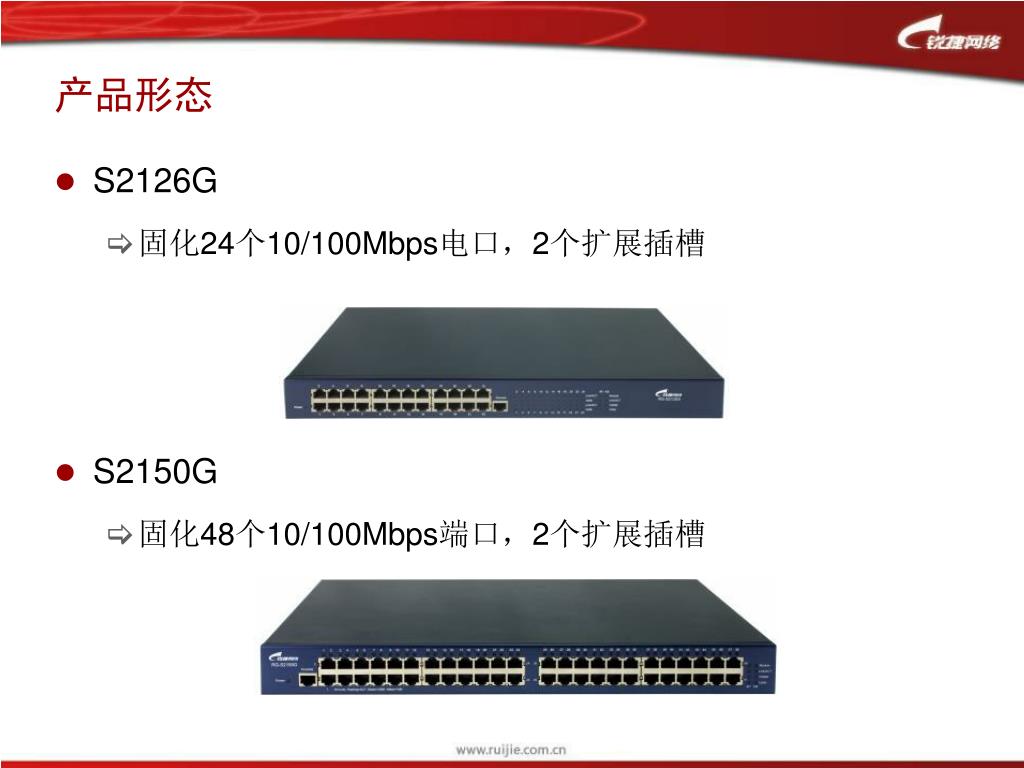

  • S2126G
    • 固化24个10/100Mbps电口,2个扩展插槽
  • S2150G
    • 固化48个10/100Mbps端口,2个扩展插槽
slide13
扩展模块
  • M2121S
    • 单口1000BASE-SX模块,SC接口
    • 适用机型:S2126G、S2150G
  • M2121L
    • 单口1000BASE-LX模块,SC接口
    • 适用机型:S2126G、S2150G
  • M2121T
    • 单口1000BASE-TX模块,RJ-45接口
    • 适用机型: S2126G、S2150G
slide14
扩展模块

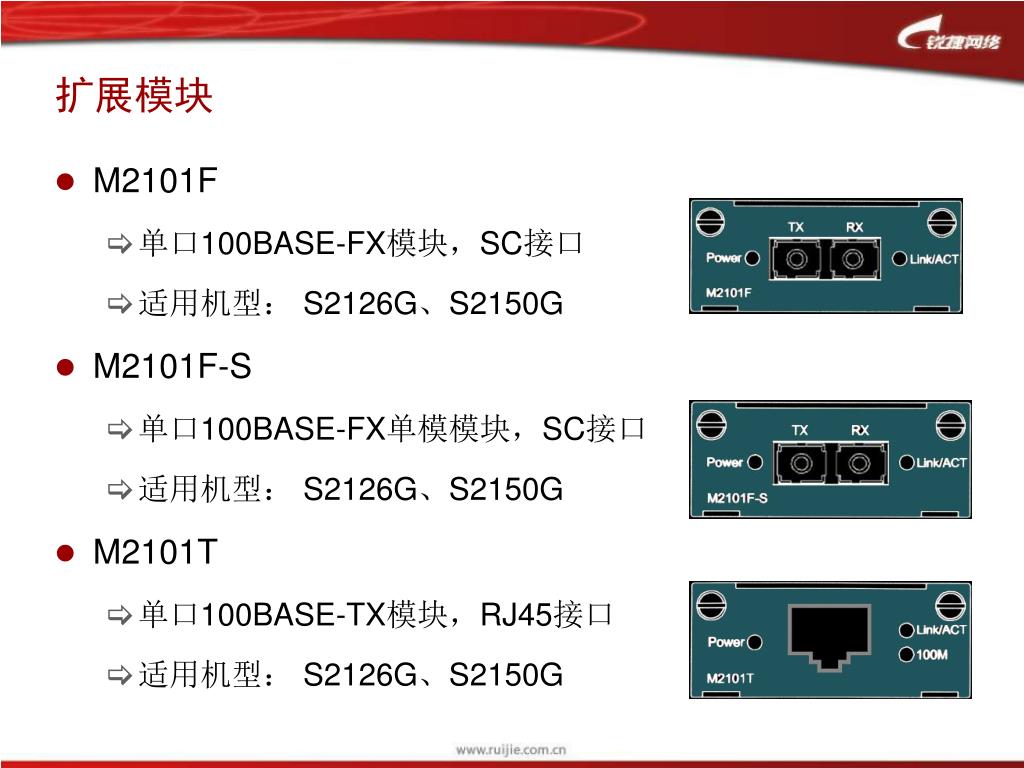

  • M2101F
    • 单口100BASE-FX模块,SC接口
    • 适用机型: S2126G、S2150G
  • M2101F-S
    • 单口100BASE-FX单模模块,SC接口
    • 适用机型: S2126G、S2150G
  • M2101T
    • 单口100BASE-TX模块,RJ45接口
    • 适用机型: S2126G、S2150G
slide15

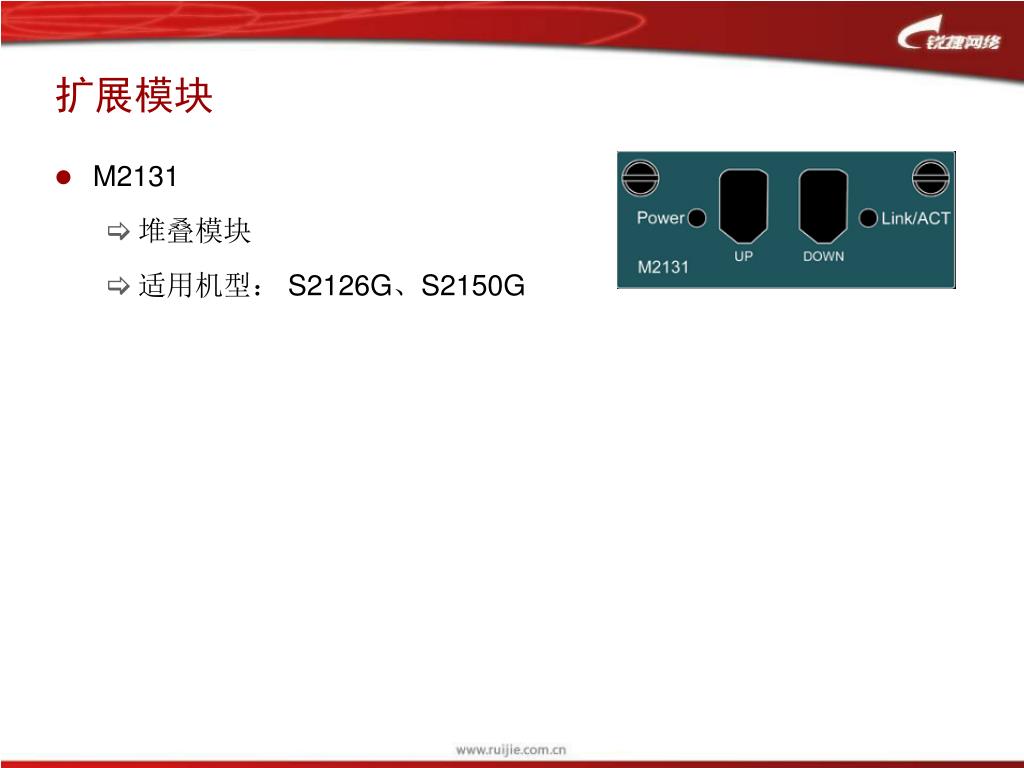

扩展模块
  • M2131
    • 堆叠模块
    • 适用机型: S2126G、S2150G
slide16

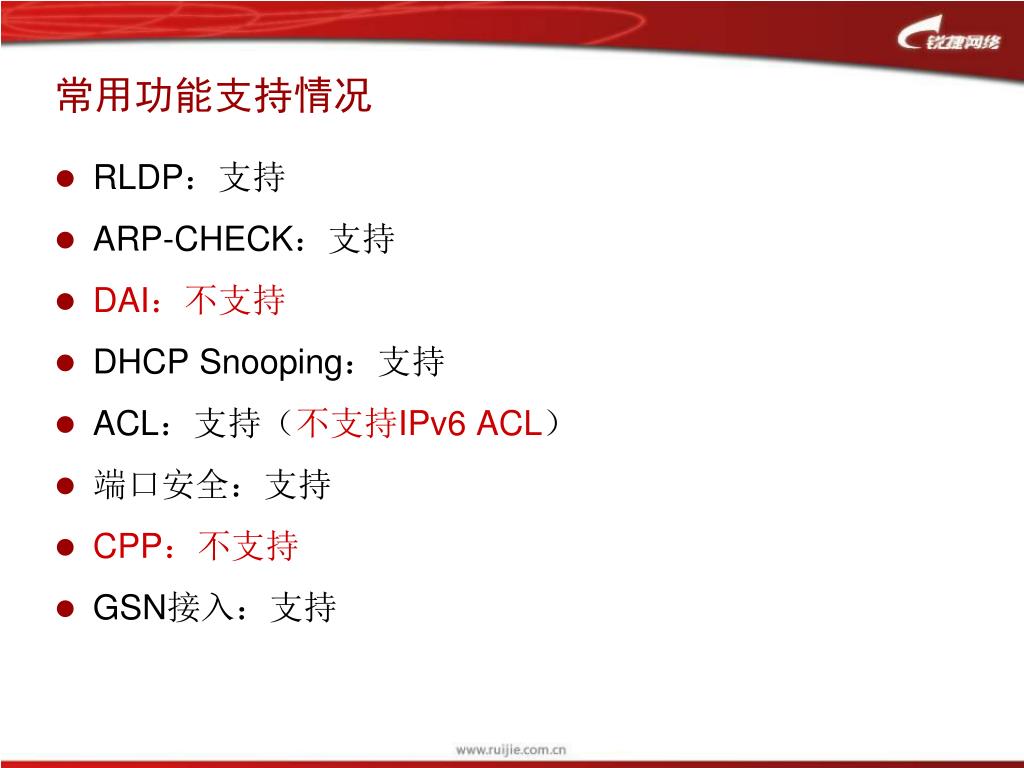

常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:不支持
  • DHCP Snooping:支持
  • ACL:支持(不支持IPv6 ACL)
  • 端口安全:支持
  • CPP:不支持
  • GSN接入:支持
slide17
接入交换机

三、S2300系列交换机

slide18

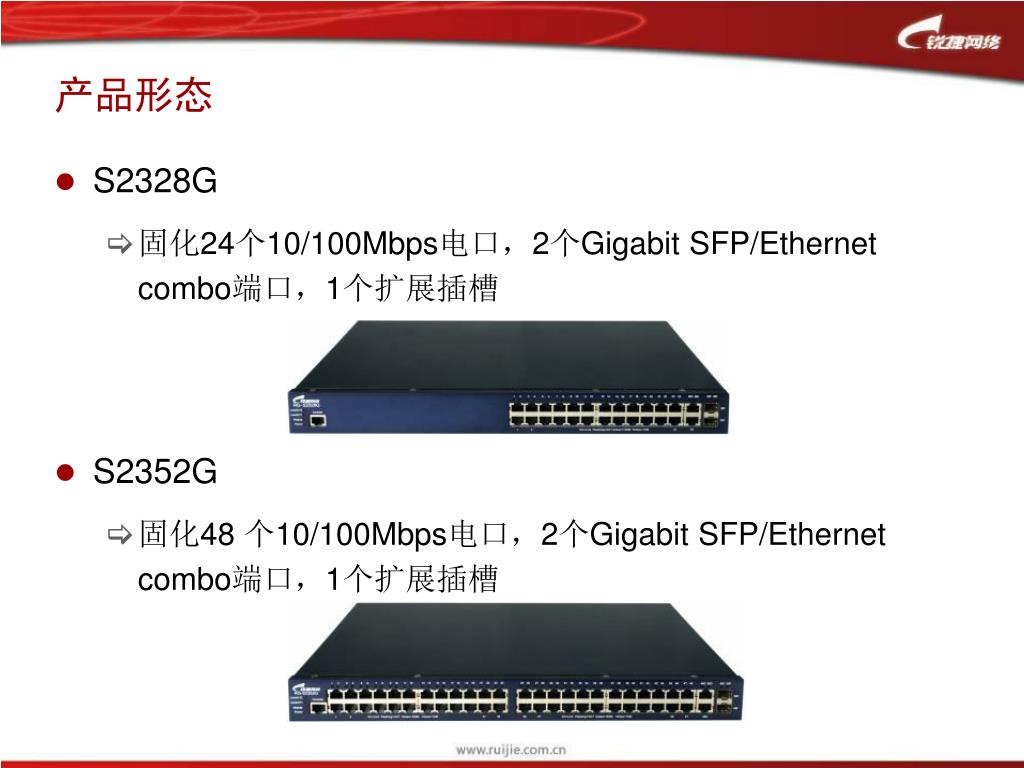

产品形态
  • S2328G
    • 固化24个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
  • S2352G
    • 固化48 个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
slide19

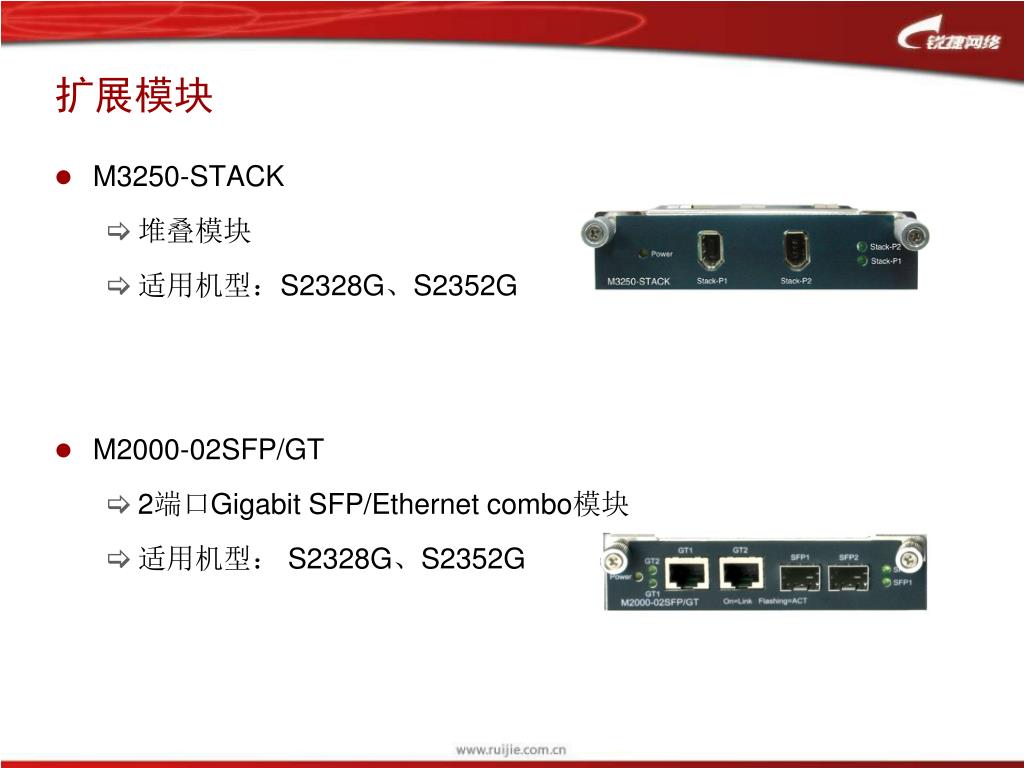

扩展模块
  • M3250-STACK
    • 堆叠模块
    • 适用机型:S2328G、S2352G
  • M2000-02SFP/GT
    • 2端口Gigabit SFP/Ethernet combo模块
    • 适用机型: S2328G、S2352G
slide20

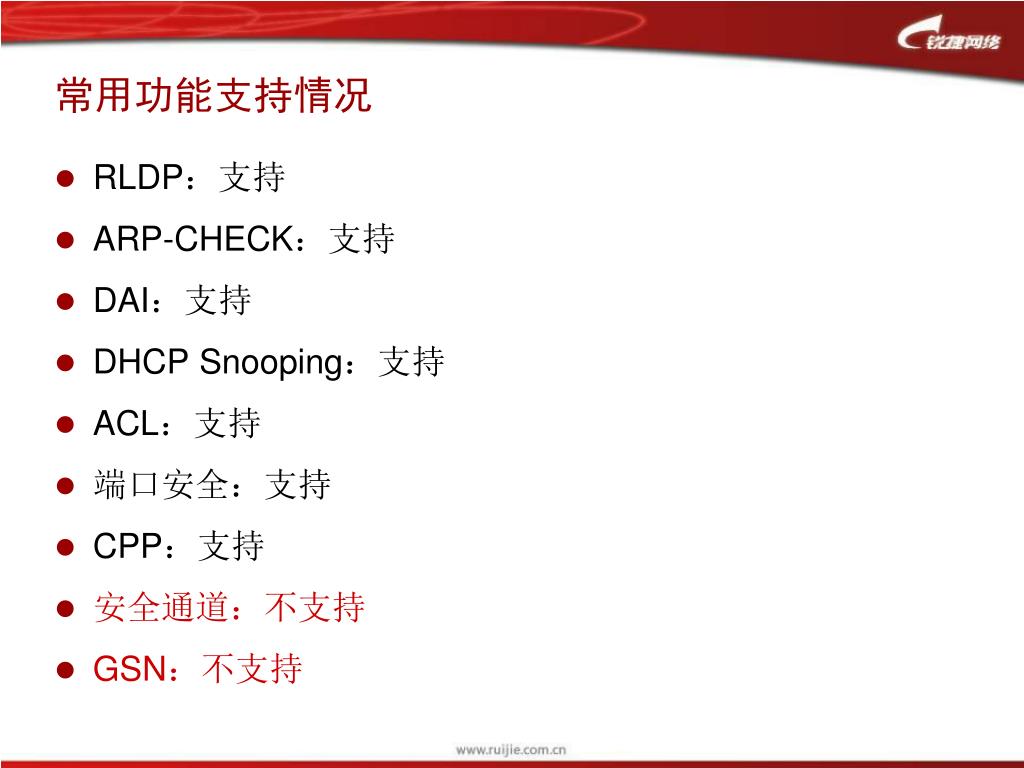

常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • 安全通道:不支持
  • GSN:不支持
slide21
接入交换机

四、S2600系列交换机

slide22
产品形态

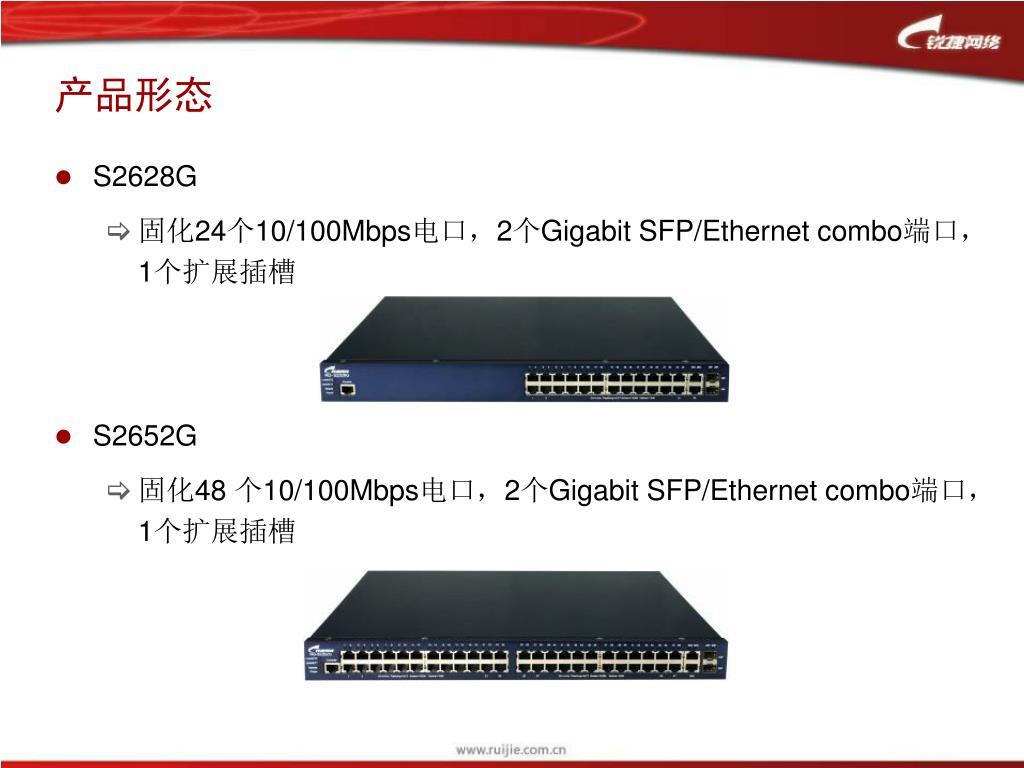

  • S2628G
    • 固化24个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
  • S2652G
    • 固化48 个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
slide23
扩展模块
  • M2600-STACK
    • 堆叠模块
    • 适用机型:S2628G、S2352G
  • M2000-02SFP/GT
    • 2端口Gigabit SFP/Ethernet combo模块
    • 适用机型: S2628G、S2352G
slide24

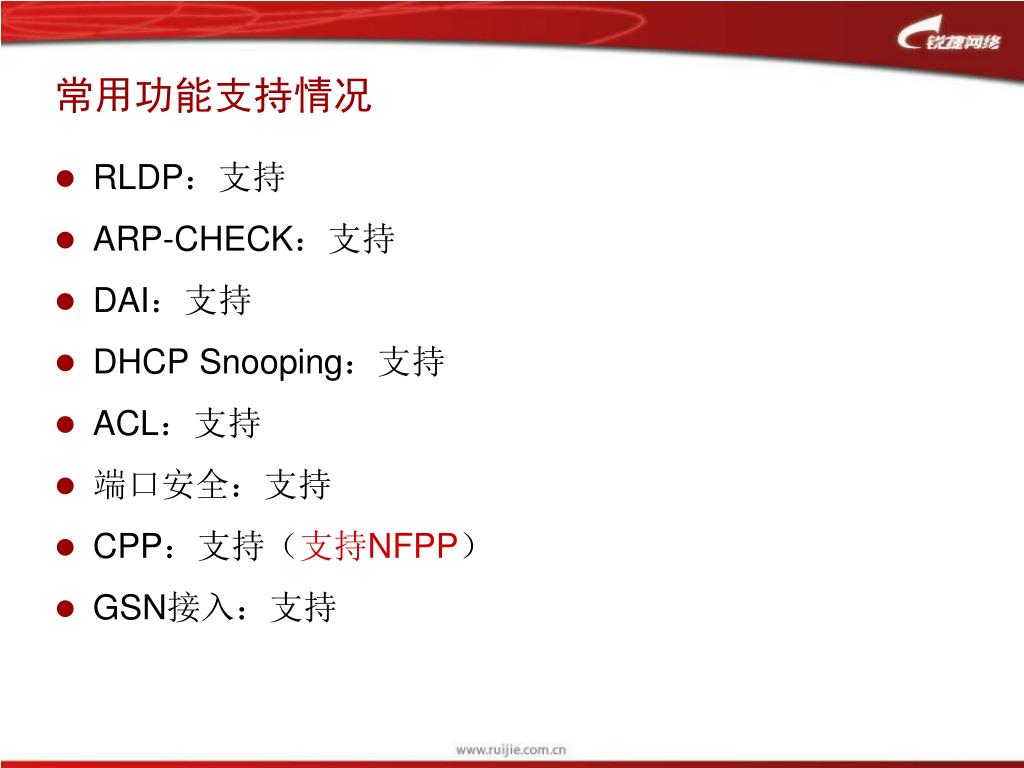

常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持(支持NFPP)
  • GSN接入:支持
slide25

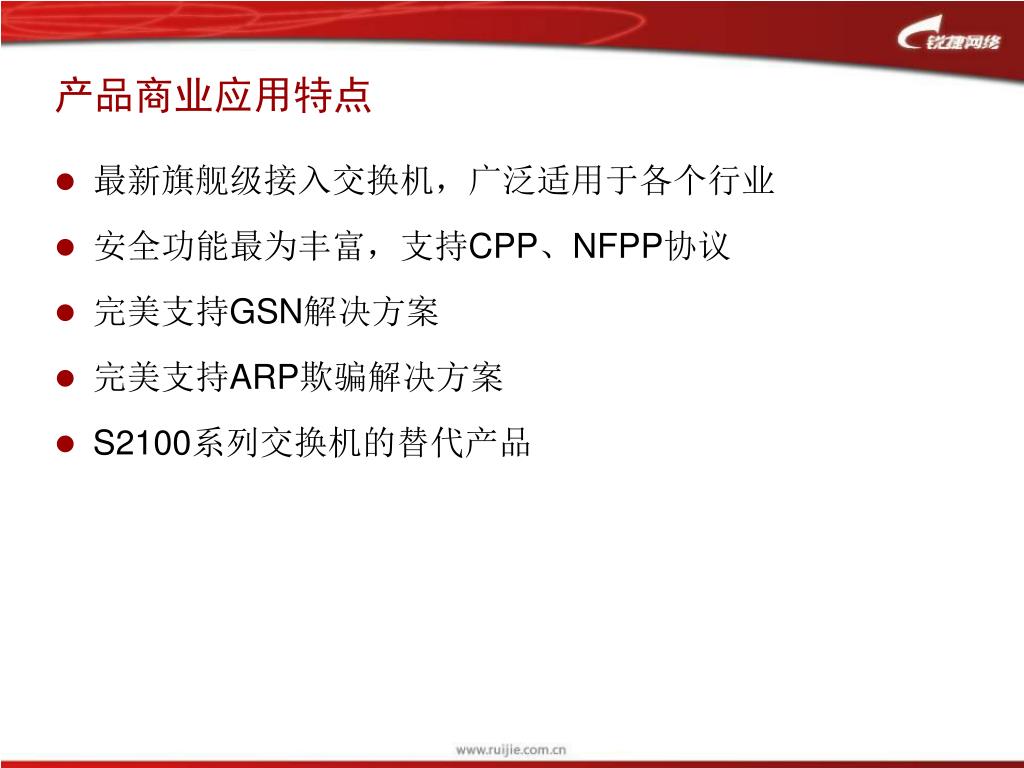

产品商业应用特点
  • 最新旗舰级接入交换机,广泛适用于各个行业
  • 安全功能最为丰富,支持CPP、NFPP协议
  • 完美支持GSN解决方案
  • 完美支持ARP欺骗解决方案
  • S2100系列交换机的替代产品
slide26
接入交换机

五、S2900系列交换机

slide27
产品形态

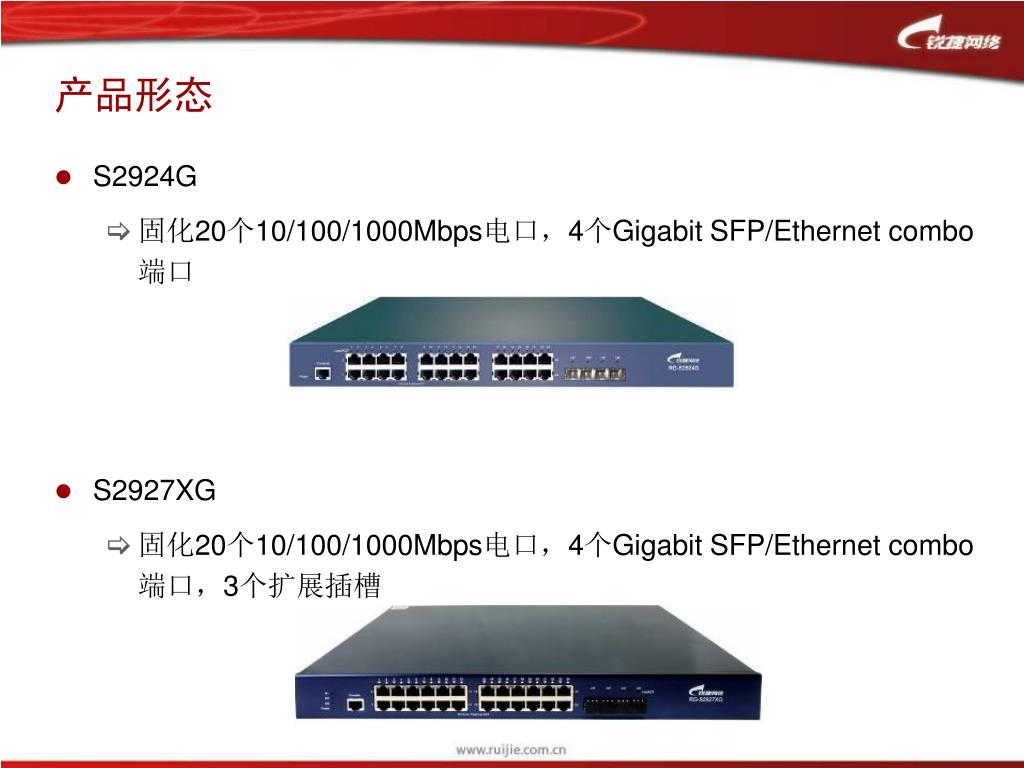

  • S2924G
    • 固化20个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口
  • S2927XG
    • 固化20个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口,3个扩展插槽
slide28
产品形态

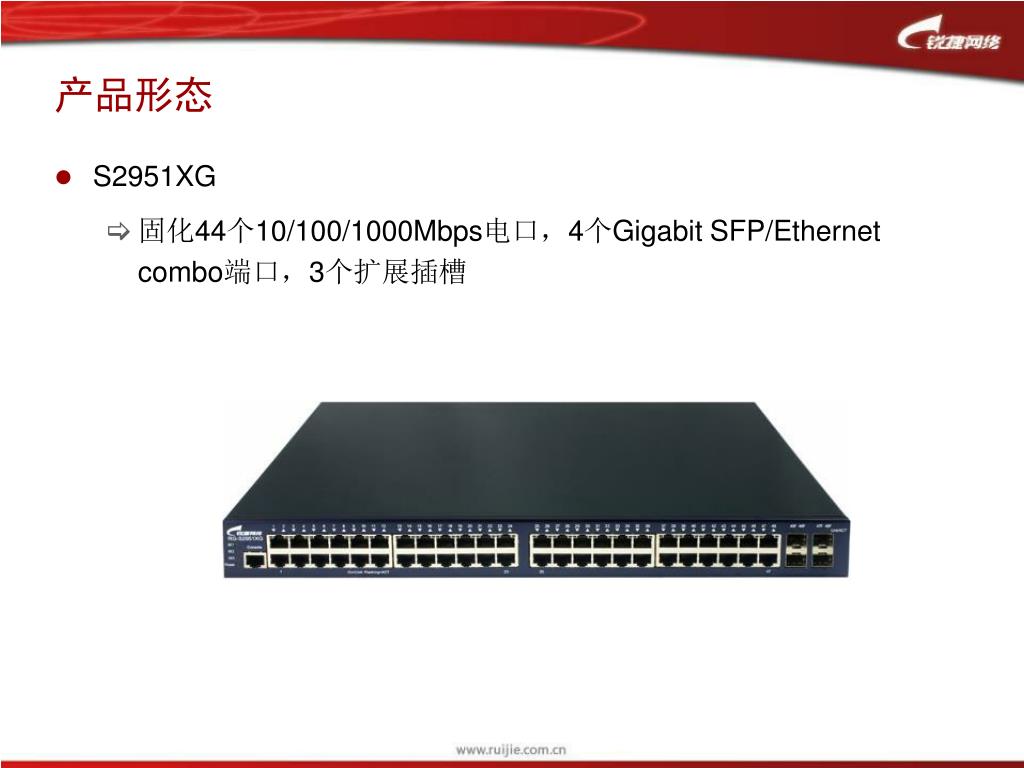

  • S2951XG
    • 固化44个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口,3个扩展插槽
slide29

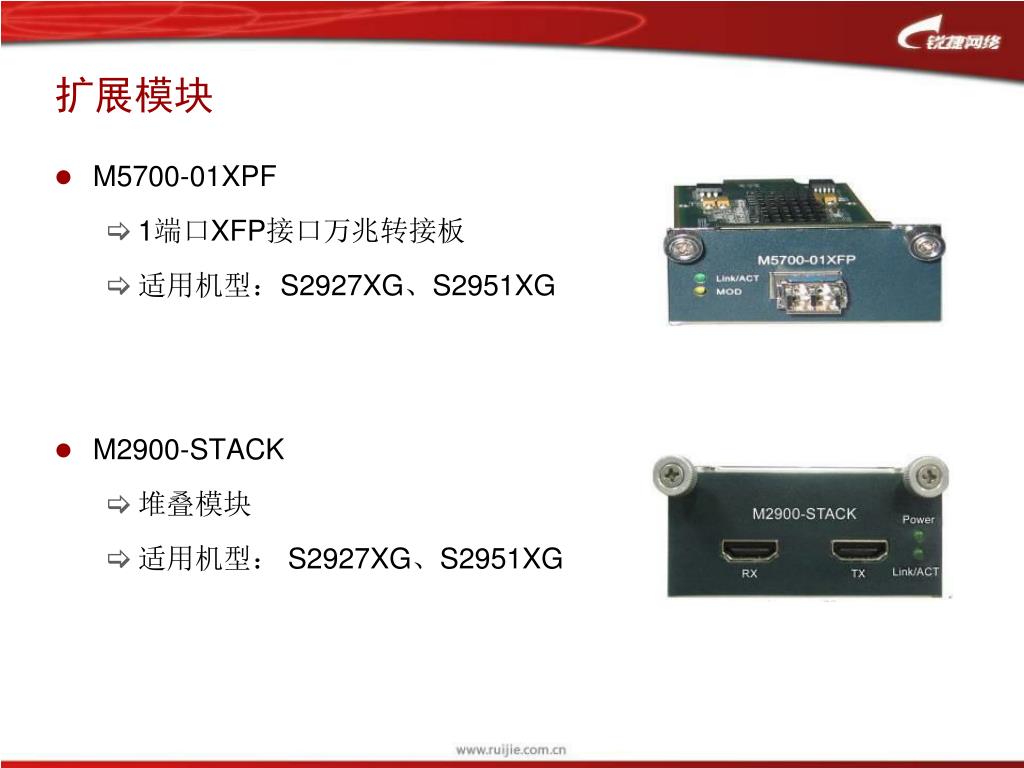

扩展模块
  • M5700-01XPF
    • 1端口XFP接口万兆转接板
    • 适用机型:S2927XG、S2951XG
  • M2900-STACK
    • 堆叠模块
    • 适用机型: S2927XG、S2951XG
slide30
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • GSN接入:支持
slide31
接入交换机

六、S3250系列交换机

slide32
产品形态

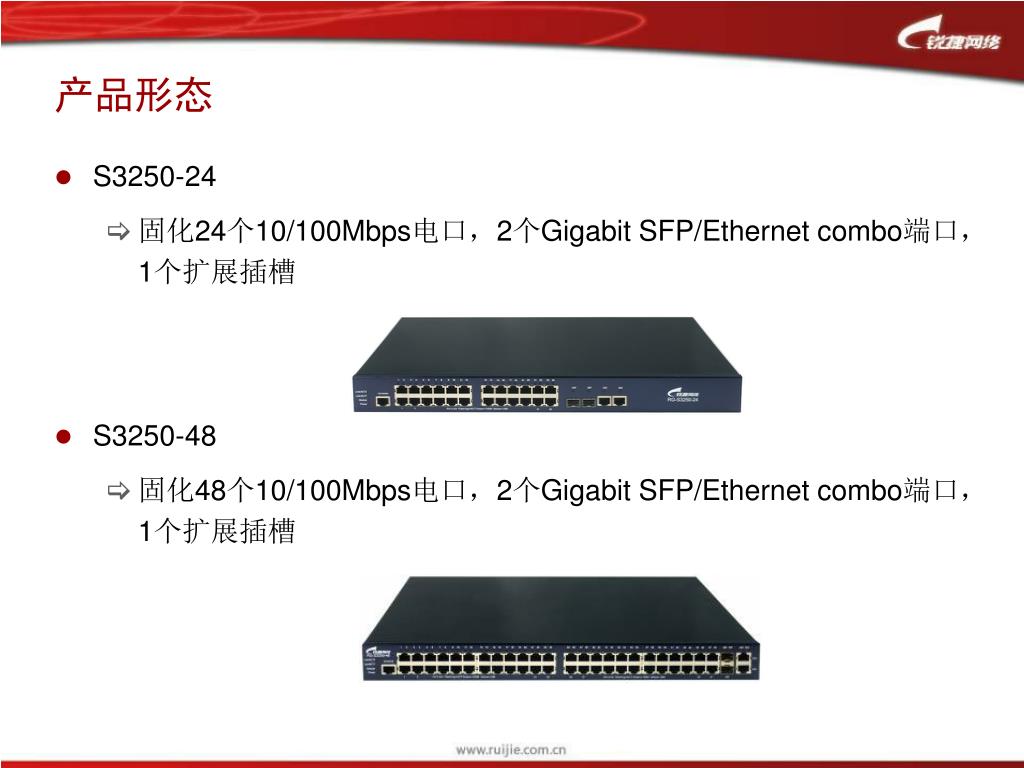

  • S3250-24
    • 固化24个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
  • S3250-48
    • 固化48个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽
slide33
产品形态

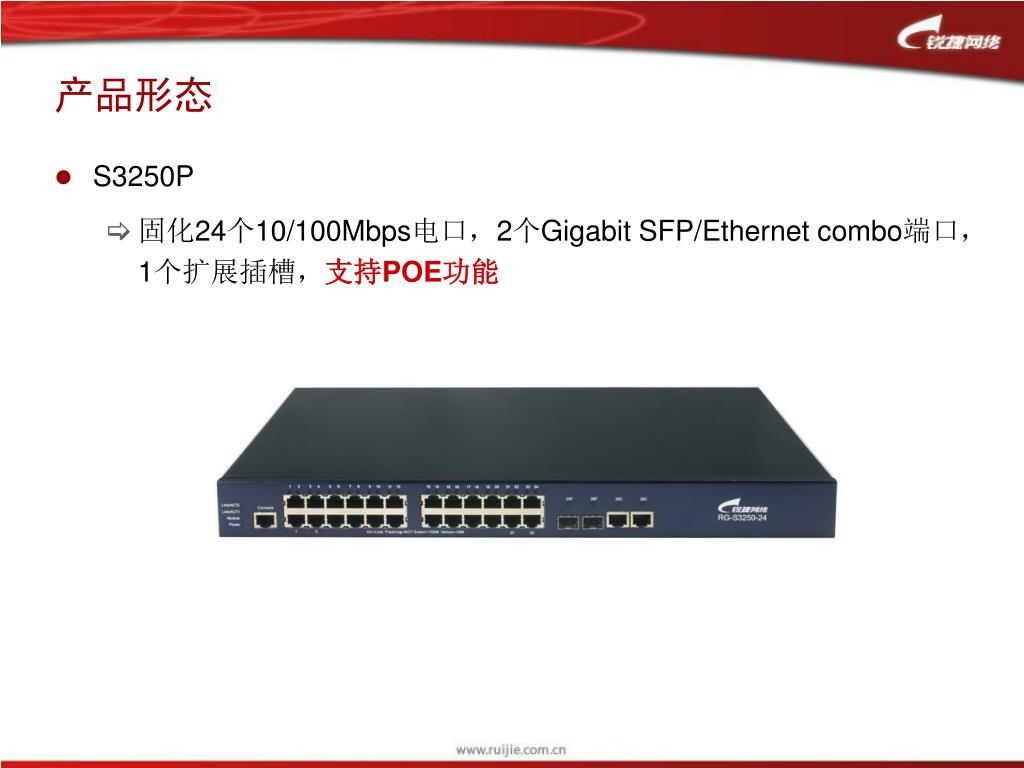

  • S3250P
    • 固化24个10/100Mbps电口,2个Gigabit SFP/Ethernet combo端口,1个扩展插槽,支持POE功能
slide34
扩展模块

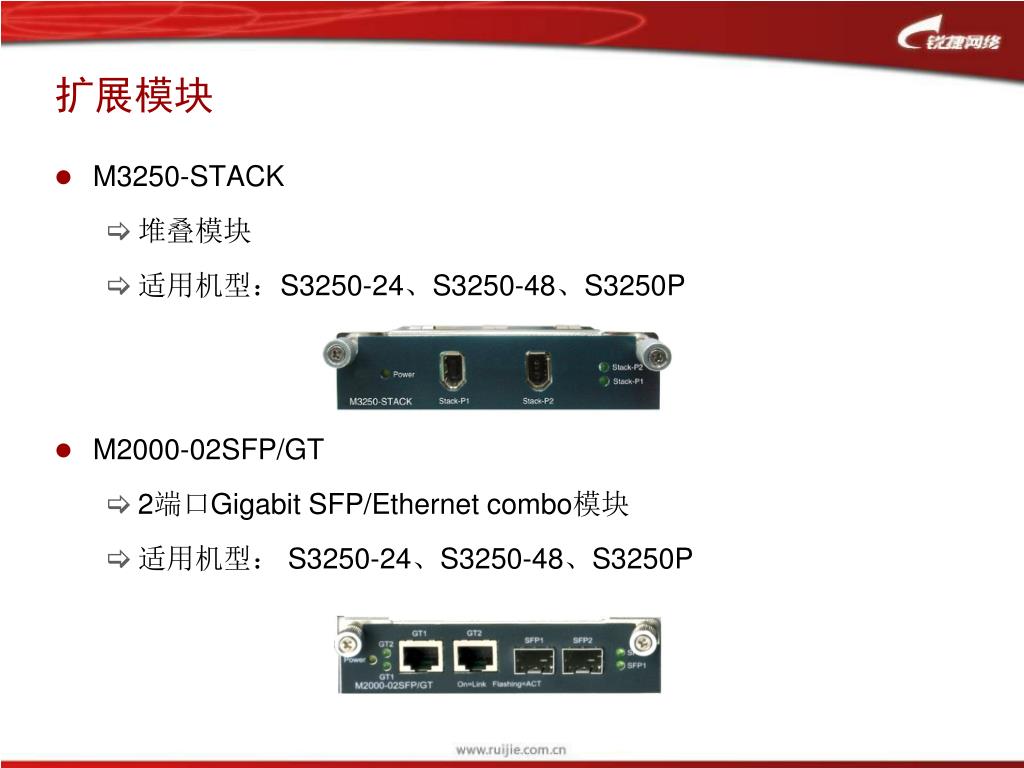

  • M3250-STACK
    • 堆叠模块
    • 适用机型:S3250-24、S3250-48、S3250P
  • M2000-02SFP/GT
    • 2端口Gigabit SFP/Ethernet combo模块
    • 适用机型: S3250-24、S3250-48、S3250P
slide35
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持(不支持IPv6 ACL)
  • 端口安全:支持
  • CPP:不支持
  • GSN接入/汇聚:支持/不支持
  • IPv6协议栈:不支持
  • 组播路由:不支持
  • 策略路由:不支持
  • OSFP:不支持
  • BGP:不支持
  • MCE:不支持
  • MPLS VPN:不支持
slide36
接入交换机

七、接入交换机对比

slide37

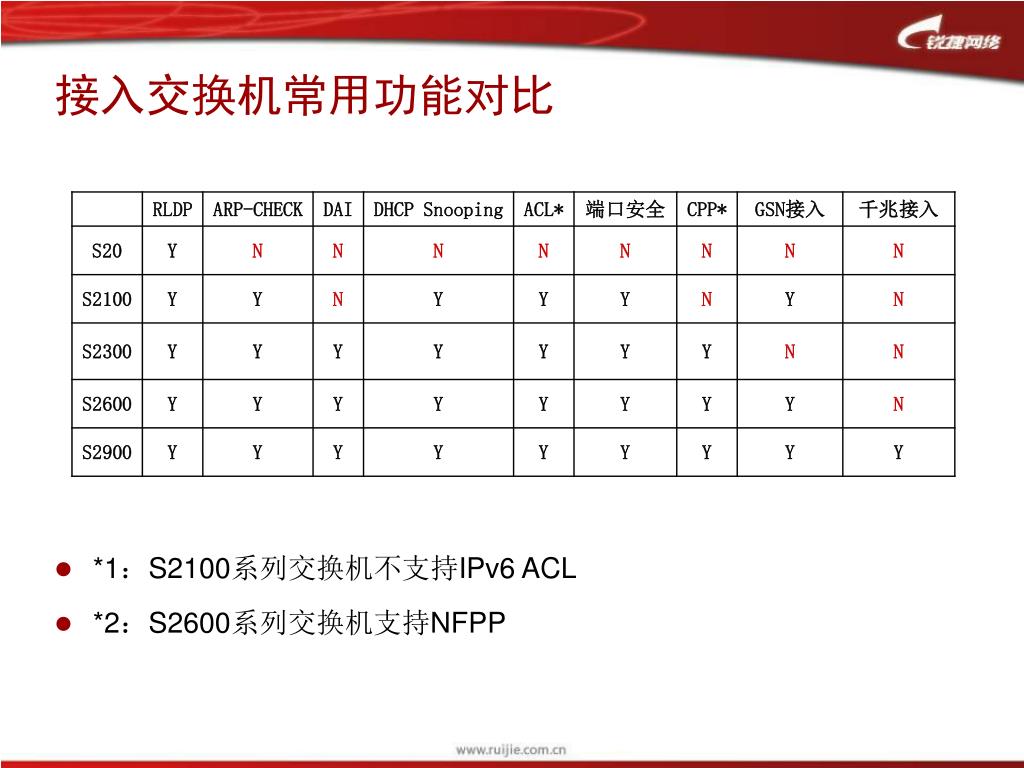

接入交换机常用功能对比
  • *1:S2100系列交换机不支持IPv6 ACL
  • *2:S2600系列交换机支持NFPP
slide38

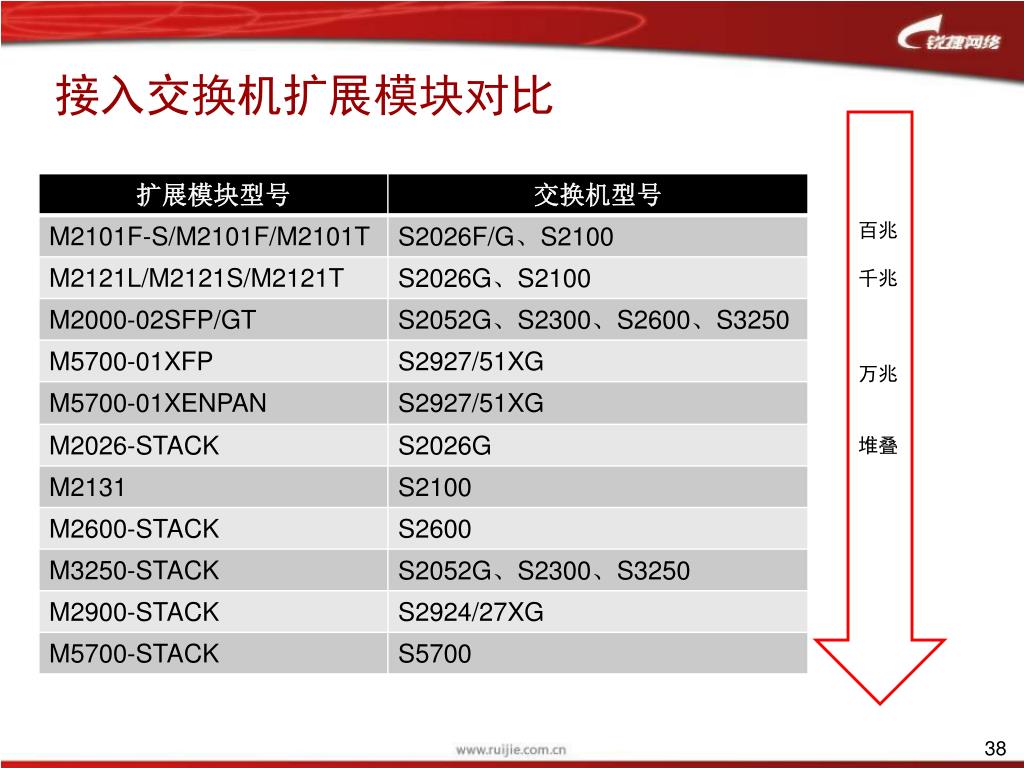

接入交换机扩展模块对比

百兆

千兆

万兆

堆叠

slide39
课程提纲
  • 交换机Roadmap
  • 接入交换机
  • 汇聚交换机
  • 核心交换机
slide40
汇聚交换机

一、S3750系列交换机

slide41
产品形态
  • S3750-24
    • 固化24个10/100Mbps电口,4个Gigabit SFP/Ethernet combo端口
  • S3750-48
    • 固化48个10/100Mbps电口,4个Gigabit SFP/Ethernet combo端口
slide42

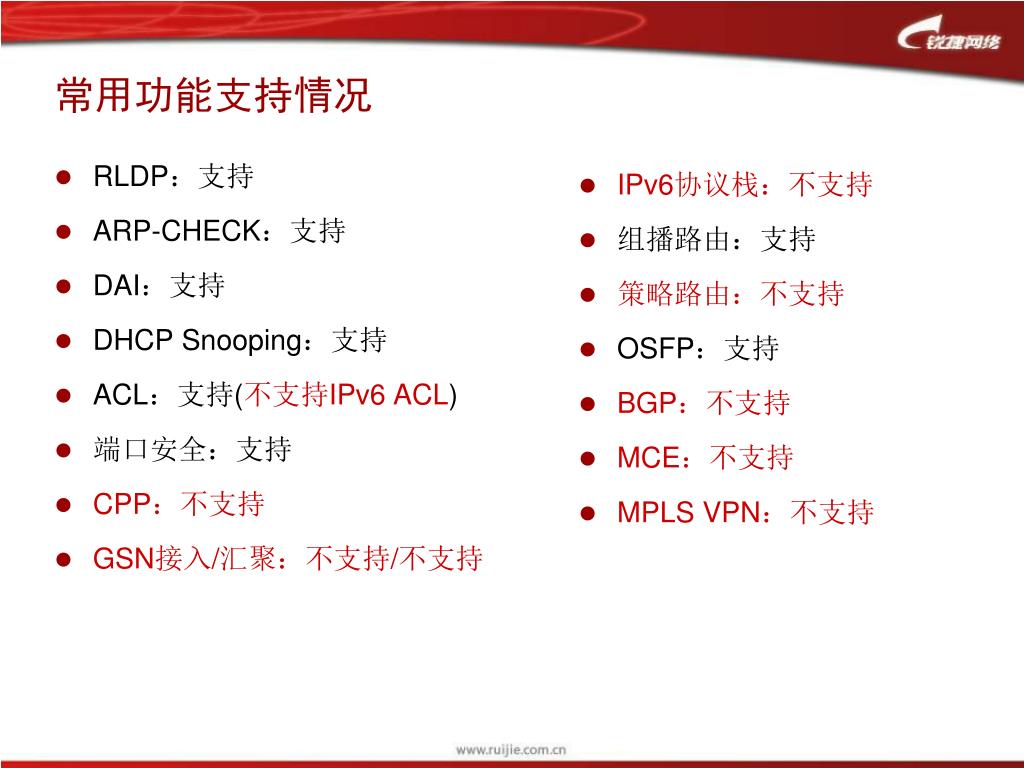

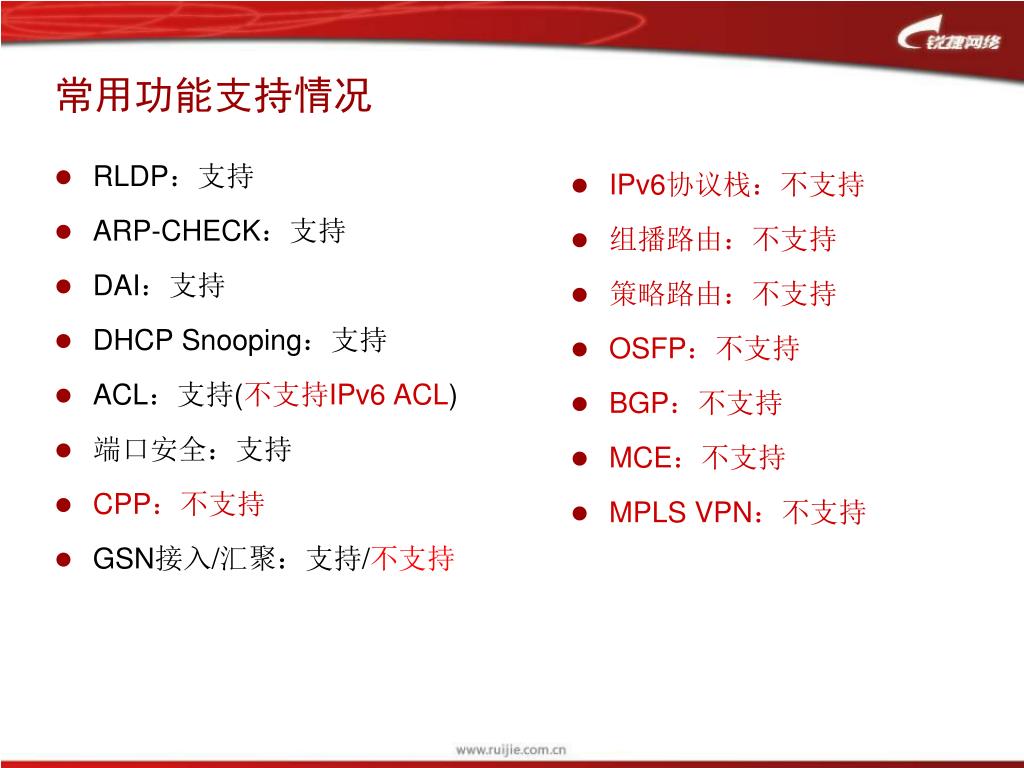

常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持(不支持IPv6 ACL)
  • 端口安全:支持
  • CPP:不支持
  • GSN接入/汇聚:不支持/不支持
  • IPv6协议栈:不支持
  • 组播路由:支持
  • 策略路由:不支持
  • OSFP:支持
  • BGP:不支持
  • MCE:不支持
  • MPLS VPN:不支持
slide43
汇聚交换机

二、S3760系列交换机

slide44
产品形态

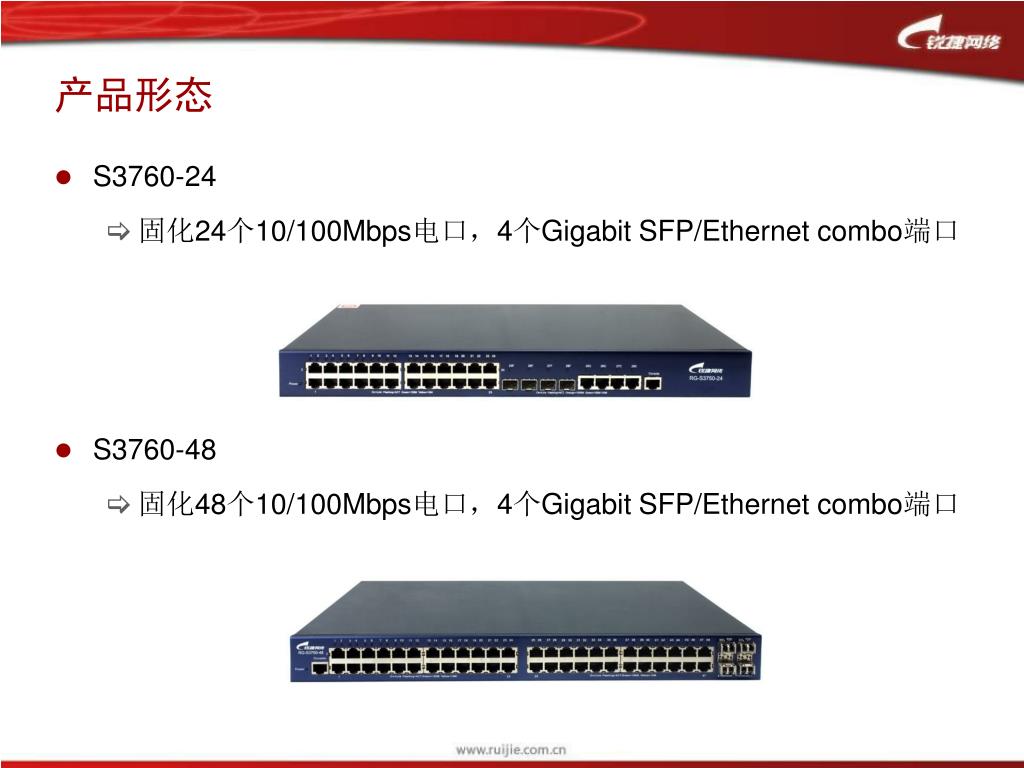

  • S3760-24
    • 固化24个10/100Mbps电口,4个Gigabit SFP/Ethernet combo端口
  • S3760-48
    • 固化48个10/100Mbps电口,4个Gigabit SFP/Ethernet combo端口
slide45
产品形态

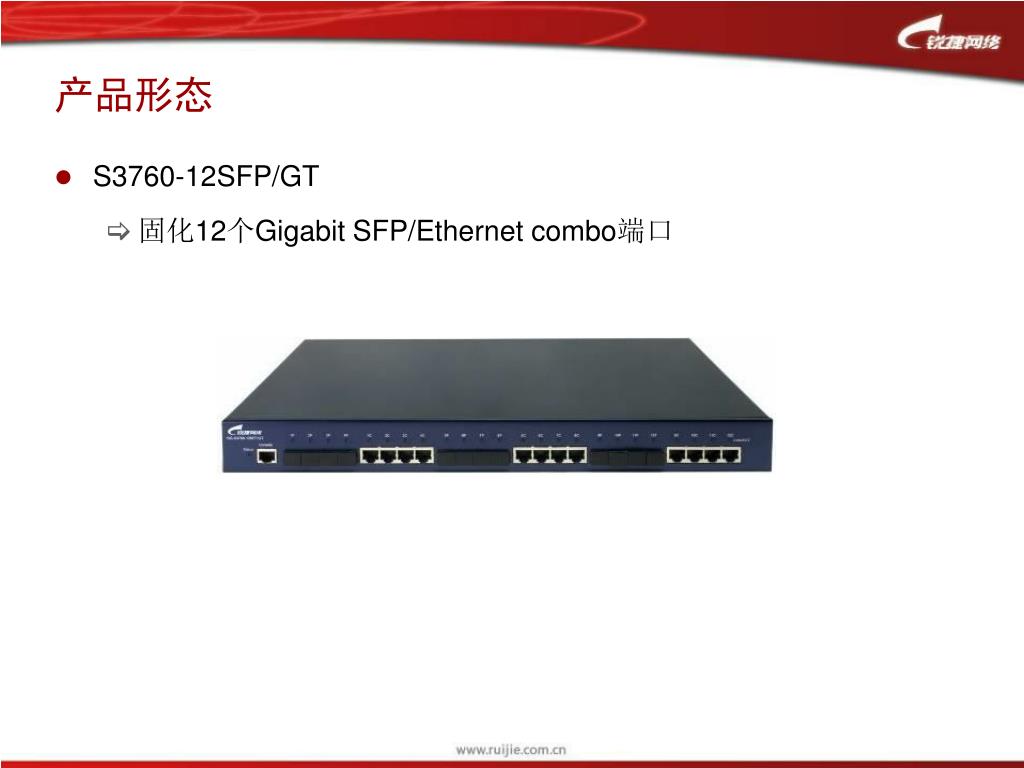

  • S3760-12SFP/GT
    • 固化12个Gigabit SFP/Ethernet combo端口
slide46
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • GSN接入/汇聚:支持/支持
  • IPv6协议栈:支持
  • 组播路由:支持
  • 策略路由:支持
  • OSFP:支持
  • BGP:不支持
  • MCE:不支持
  • MPLS VPN:不支持
slide47
汇聚交换机

三、S5750系列交换机

slide48
产品形态

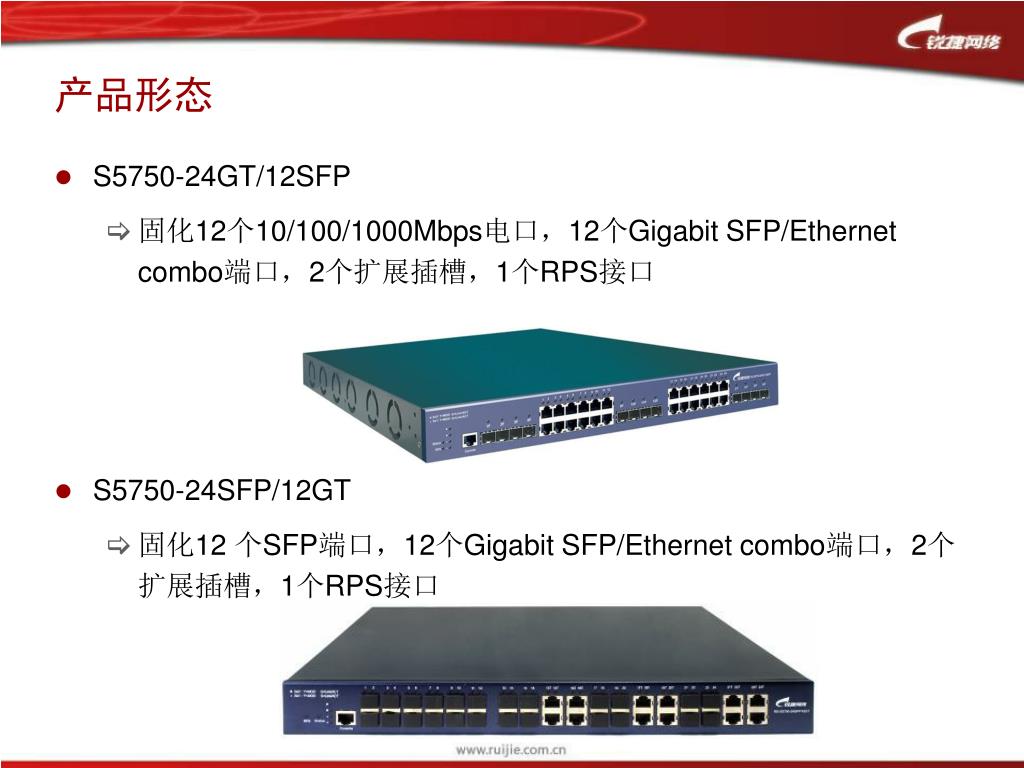

  • S5750-24GT/12SFP
    • 固化12个10/100/1000Mbps电口,12个Gigabit SFP/Ethernet combo端口,2个扩展插槽,1个RPS接口
  • S5750-24SFP/12GT
    • 固化12 个SFP端口,12个Gigabit SFP/Ethernet combo端口,2个扩展插槽,1个RPS接口
slide49
产品形态

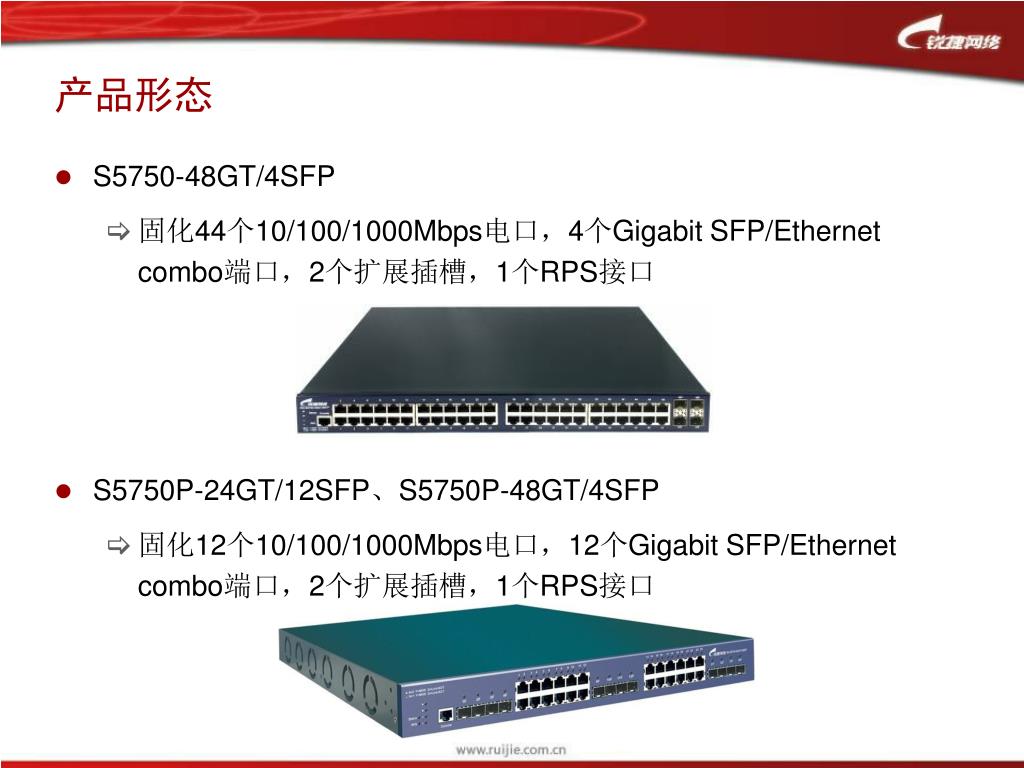

  • S5750-48GT/4SFP
    • 固化44个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口,2个扩展插槽,1个RPS接口
  • S5750P-24GT/12SFP、S5750P-48GT/4SFP
    • 固化12个10/100/1000Mbps电口,12个Gigabit SFP/Ethernet combo端口,2个扩展插槽,1个RPS接口
slide50
扩展模块

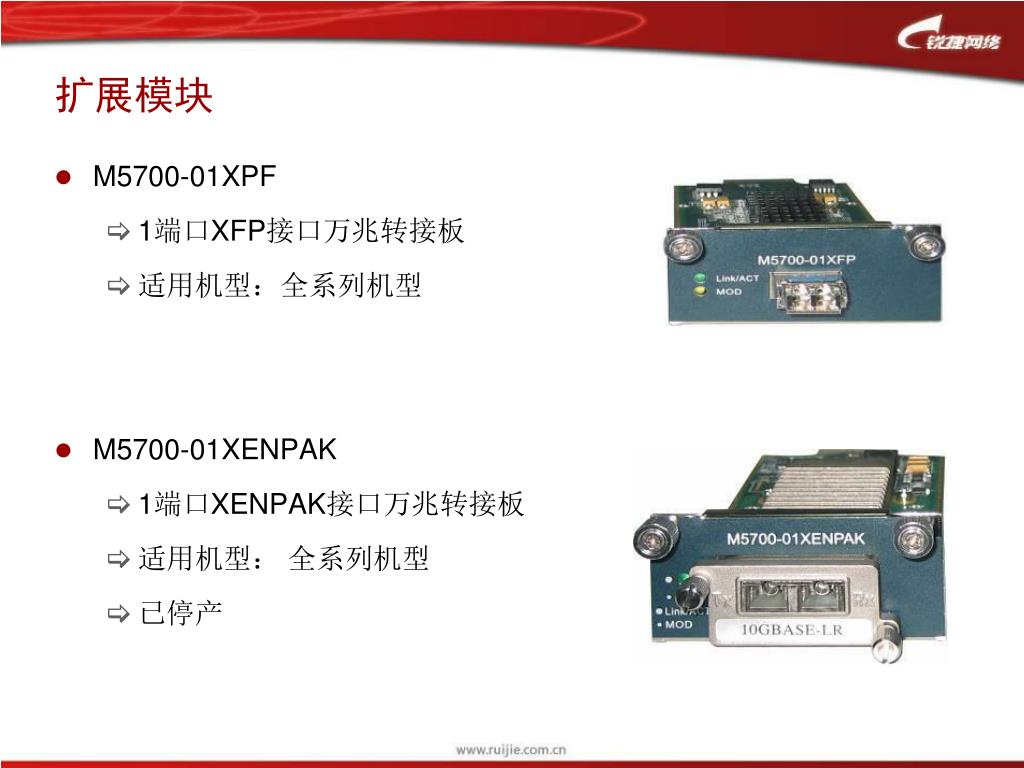

  • M5700-01XPF
    • 1端口XFP接口万兆转接板
    • 适用机型:全系列机型
  • M5700-01XENPAK
    • 1端口XENPAK接口万兆转接板
    • 适用机型: 全系列机型
    • 已停产
slide51
扩展模块
  • M5700-STACK
    • 堆叠模块
    • 适用机型:全系列机型
slide52
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • GSN接入/汇聚:不支持/支持
  • IPv6协议栈:支持
  • 组播路由:支持
  • 策略路由:支持
  • OSFP:支持
  • BGP:支持
  • MCE:支持
  • MPLS VPN:不支持
slide53
汇聚交换机

四、S5760系列交换机

slide54
产品形态
  • S5760-24GT/4SFP
    • 固化20个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口
  • S5760-48GT/4SFP
    • 固化44个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口
slide55
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • GSN接入/汇聚:不支持/支持
  • IPv6协议栈:支持
  • 组播路由:支持
  • 策略路由:支持
  • OSFP:支持
  • MCE:不支持
  • BGP:不支持
  • MPLS VPN:不支持
slide56
产品商业应用特点
  • 全千兆汇聚交换机,广泛适用于各个行业,性价比极高
  • 满足对带宽要求较高的场合:视频、服务器群、IP SAN
  • 支持IPv6协议,双栈技术保证IPv4到IPv6的平滑过渡
  • 安全功能非常丰富,支持CPP
  • 完美支持ARP欺骗解决方案
  • 支持GSN中立体ARP防御功能
slide57
汇聚交换机

六、汇聚交换机常用功能对比

slide58
汇聚交换机常用功能对比
  • *1:S3250系列、S3750系列交换机不支持IPv6 ACL
slide59
汇聚交换机常用功能对比(续)
  • *1:S3250P、S5750P系列支持PoE
  • *2:S3760-12SFP/GT支持
slide60
核心交换机

一、S7600系列交换机

slide61
产品形态
  • S7604
    • 1引擎插槽+1引擎线卡复用插槽+2线卡插槽

引擎插槽

风扇插槽

引擎插线卡复用插槽

线卡插槽

slide62
产品形态
  • S7604
    • 2电源插槽,1+1冗余备份
    • 1 PoE电源接入模块插槽

电源插槽

PoE电源接入模块插槽

slide63
产品形态
  • S7606
    • 2引擎插槽+4线卡插槽

线卡插槽

风扇插槽

引擎插槽

线卡插槽

slide64
产品形态
  • S7606
    • 3电源插槽,2+1冗余备份
    • 1 PoE电源接入模块插槽

电源插槽

PoE电源接入

模块插槽

slide65
产品形态
  • S7610
    • 2引擎插槽+8线卡插槽

线卡插槽

风扇插槽

引擎插槽

线卡插槽

slide66
产品形态
  • S7610
    • 4电源插槽,3+1冗余备份
    • 1 PoE电源接入模块插槽

电源插槽

PoE电源

接入模块插槽

slide67
管理引擎
  • M7604-CM、M7606-CM
    • 7604/7606一代管理引擎

MGMT接口不参与业务数据转发

功能:telnet管理、syslog记录

slide68
管理引擎
  • M7604-CM(II)、M7606-CM(II)
    • 7604、7606二代管理引擎

MGMT接口不参与业务数据转发

功能:telnet管理、syslog记录

slide69
管理引擎
  • M7610-CM(II)
    • 7610二代管理引擎

MGMT接口不参与业务数据转发

功能:telnet管理、syslog记录

slide70
业务线卡
  • M7600-48T
    • 48个10/100Mbps电口
  • M7600-24SFP/8GT
    • 16个SFP端口,8个Gigabit SFP/Ethernet combo端口
slide71
业务线卡
  • M7600-24GT
    • 24个10/100/1000Mbps电口
  • M7600-48GT/M7600P-48GT
    • 48个10/100/1000Mbps电口
slide72
业务线卡
  • M7600-6SFP/GT
    • 6个Gigabit SFP/Ethernet combo端口
  • M7600-01XFP
    • 1 XFP接口
slide73
电源模块
  • PA240R
    • 240W交流电源模块
  • M7600-POE
    • POE供电接入模块
slide74
电源模块
  • PSE4000
    • 外置PoE电源箱,最大可配备两个电源模块
  • PA1200/PD1200
    • 1200W交流电源模块(A交流,D直流)

配合PoE电源箱使用

slide75
电源模块
  • PA2000/PD2000
    • 2000W交流电源模块(A交流,D直流) ,配合PoE电源箱使用
slide76
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • IPv6协议栈:支持
  • 组播路由:支持
  • 策略路由:支持
  • OSFP:支持
  • BGP:支持
  • MCE:支持
  • MPLS VPN:不支持
slide77
核心交换机

二、S8600系列交换机

slide78
产品形态
  • S8606
    • 2引擎插槽+4线卡插槽
    • 2电源插槽

液晶屏

线卡插槽

电源插槽

引擎插槽

线卡插槽

slide79
产品形态
  • S8606
    • 散热系统

风扇插槽

slide80
产品形态

液晶屏

  • S8610
    • 2引擎插槽+8线卡插槽
    • 2电源插槽

风扇插槽

线卡插槽

线卡插槽

引擎插槽

电源插槽

slide81
产品形态
  • S8614
    • 2引擎插槽+12线卡插槽
    • 2电源插槽

引擎插槽

液晶屏

线卡插槽

电源插槽

线卡插槽

slide82
产品形态
  • S8614
    • 散热系统

风扇插槽

slide83
管理引擎
  • M8606-CM、M8610-CM
    • 8606/8610一代管理引擎

USB接口,方便设备升级与配置备份

slide84
管理引擎
  • M8606-CM(II)、M8610-CM(II)
    • 8606/8610二代管理引擎

USB接口,方便设备升级与配置备份

slide85
管理引擎
  • M8614-CM(II)
    • 8614二代管理引擎

USB接口,方便设备升级与配置备份

slide86
业务线卡
  • M8600-24GT/12SFP
    • 12个10/100/1000Mbps电口,12个Gigabit SFP/Ethernet combo端口
  • M8600P-24GT/12SFP
    • 12个10/100/1000Mbps电口,12个Gigabit SFP/Ethernet combo端口,支持PoE功能
slide87
业务线卡
  • M8600-24SFP/12GT
    • 12 个SFP端口,12个Gigabit SFP/Ethernet combo端口
  • M8600-48GT/4SFP
    • 44个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口
slide88
业务线卡
  • M8600P-48GT/4SFP
    • 44个10/100/1000Mbps电口,4个Gigabit SFP/Ethernet combo端口,支持PoE功能
  • M8600-02XFP
    • 2 XFP接口
slide89
业务线卡
  • M8600-04XFP
    • 4 XFP接口
  • M8600-08XFP
    • 8 XFP接口
slide90
业务线卡
  • M8600-MPLS
    • MPLS多业务卡
  • M8600-NMM
    • IPFIX流量监控多业务卡
slide91
业务线卡
  • M8600-02XFP24SFP/12GT-E
    • 两口XFP,12个SFP端口,12个Gigabit SFP/Ethernet combo端口
slide92
电源模块
  • PA1200/PD1200
    • 1200W交流电源模块

(A交流,D直流)

  • PA2000/PD2000
    • 2000W交流电源模块,

(A交流,D直流),配合PoE线卡使用

slide93
常用功能支持情况
  • RLDP:支持
  • ARP-CHECK:支持
  • DAI:支持
  • DHCP Snooping:支持
  • ACL:支持
  • 端口安全:支持
  • CPP:支持
  • IPv6协议栈:支持
  • 组播路由:支持
  • 策略路由:支持
  • OSFP:支持
  • BGP:支持
  • MCE:支持
  • MPLS VPN:支持
