接 触 器. 交流接触器 直流接触器. 交流接触器 CJ20 系列 -1. CJ20 系列交流接触器 用于交流 50Hz ，额定电压至 660V( 个别等级至 1140V) ，电流至 630A 的电力线路中供远距离频繁接通和分断电路以及控制交流电动机，并适宜于与热继电器或电子保护装置组成电磁起动器，以保护电路或交流电动机可能发生的过负荷及断相。. 交流接触器 CJ20 系列 -2.
E N D
接 触 器 • 交流接触器 • 直流接触器

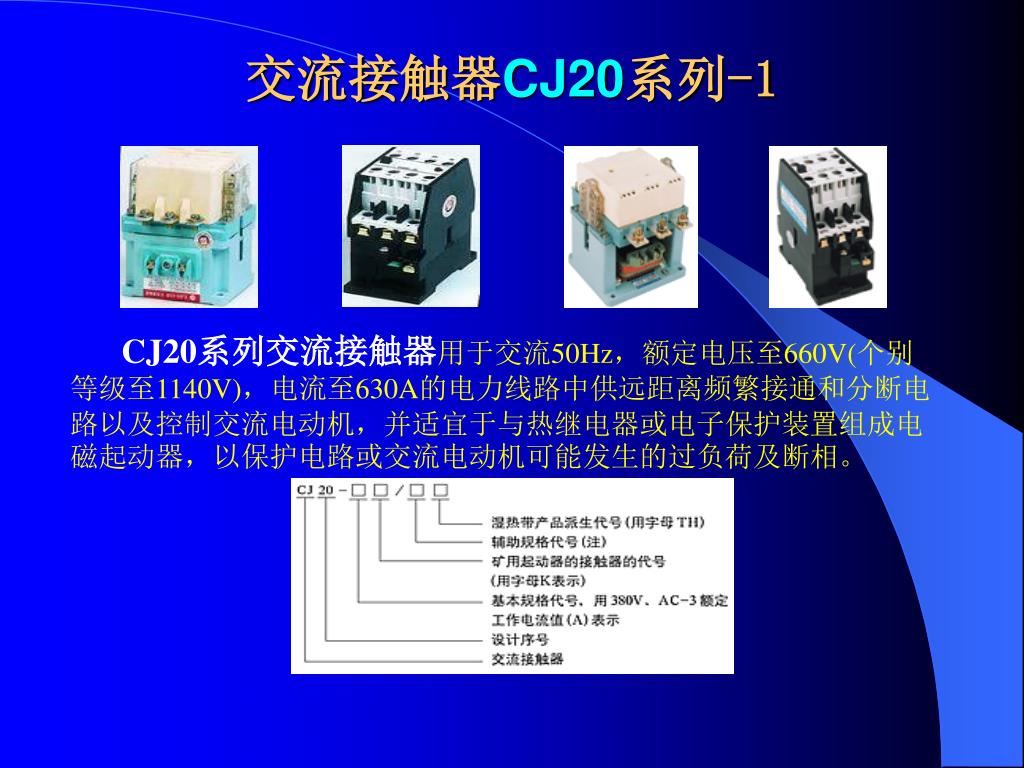

交流接触器CJ20系列-1 CJ20系列交流接触器用于交流50Hz，额定电压至660V(个别等级至1140V)，电流至630A的电力线路中供远距离频繁接通和分断电路以及控制交流电动机，并适宜于与热继电器或电子保护装置组成电磁起动器，以保护电路或交流电动机可能发生的过负荷及断相。

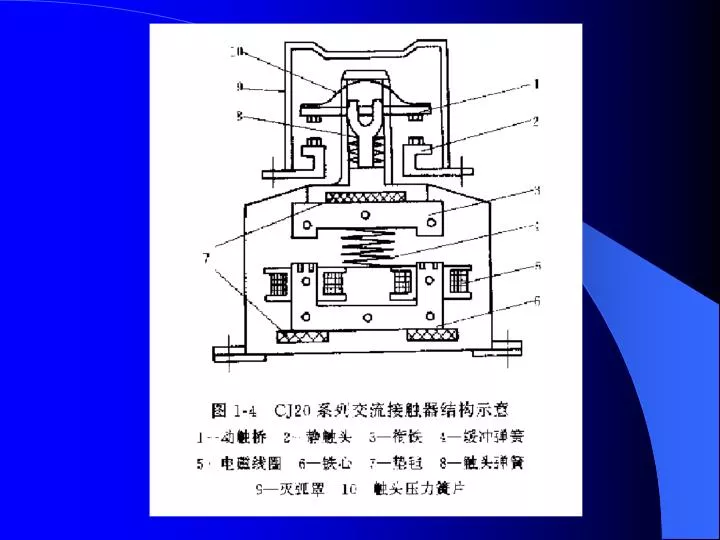

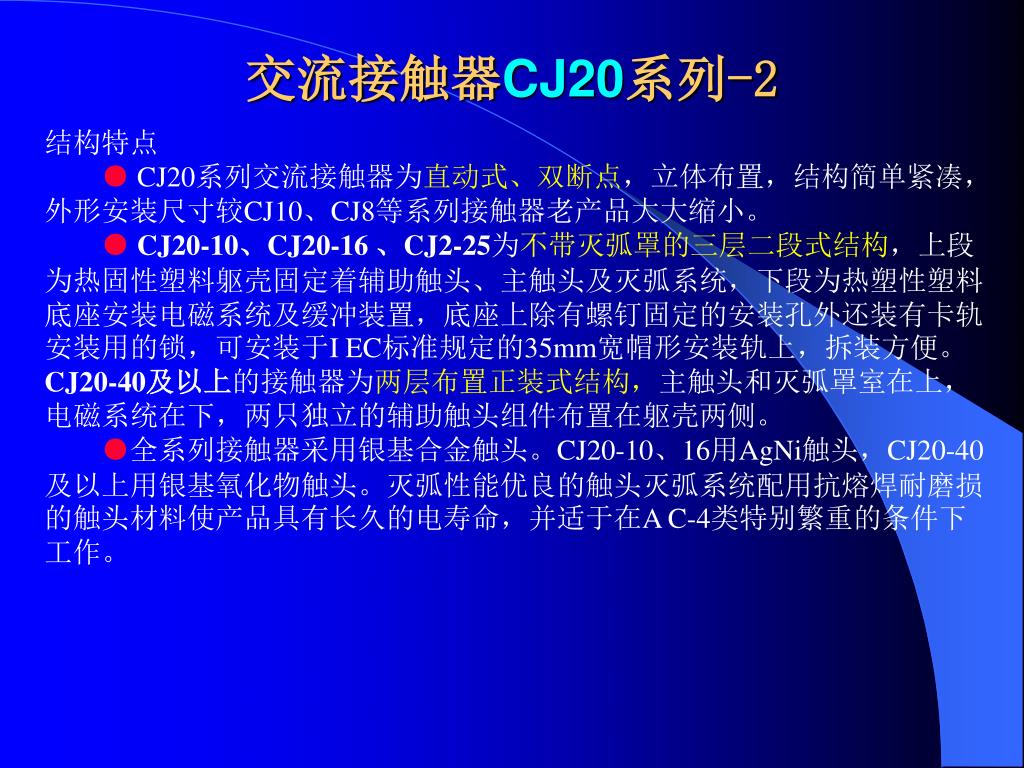

交流接触器CJ20系列-2 结构特点 ● CJ20系列交流接触器为直动式、双断点，立体布置，结构简单紧凑，外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。 ●CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下段为热塑性塑料底座安装电磁系统及缓冲装置，底座上除有螺钉固定的安装孔外还装有卡轨安装用的锁，可安装于I EC标准规定的35mm宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正装式结构，主触头和灭弧罩室在上，电磁系统在下，两只独立的辅助触头组件布置在躯壳两侧。 ●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下工作。

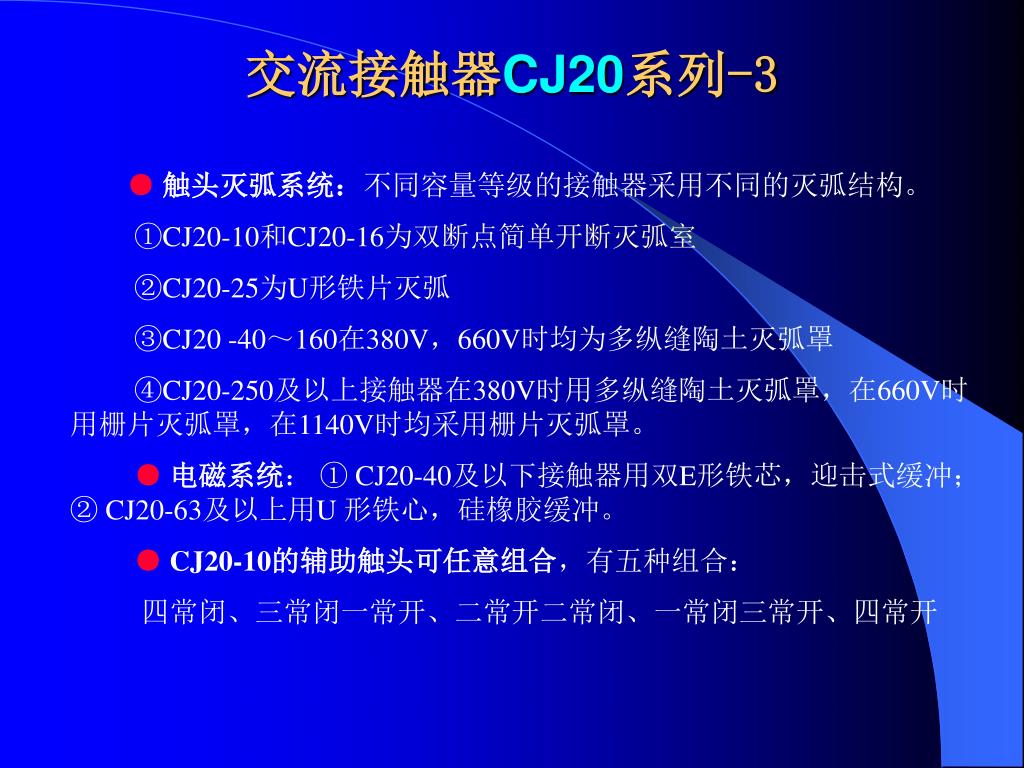

交流接触器CJ20系列-3 ● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。 ①CJ20-10和CJ20-16为双断点简单开断灭弧室 ②CJ20-25为U形铁片灭弧 ③CJ20 -40～160在380V，660V时均为多纵缝陶土灭弧罩 ④CJ20-250及以上接触器在380V时用多纵缝陶土灭弧罩，在660V时用栅片灭弧罩，在1140V时均采用栅片灭弧罩。 ● 电磁系统： ①CJ20-40及以下接触器用双E形铁芯，迎击式缓冲； ② CJ20-63及以上用U 形铁心，硅橡胶缓冲。 ●CJ20-10的辅助触头可任意组合，有五种组合： 四常闭、三常闭一常开、二常开二常闭、一常闭三常开、四常开

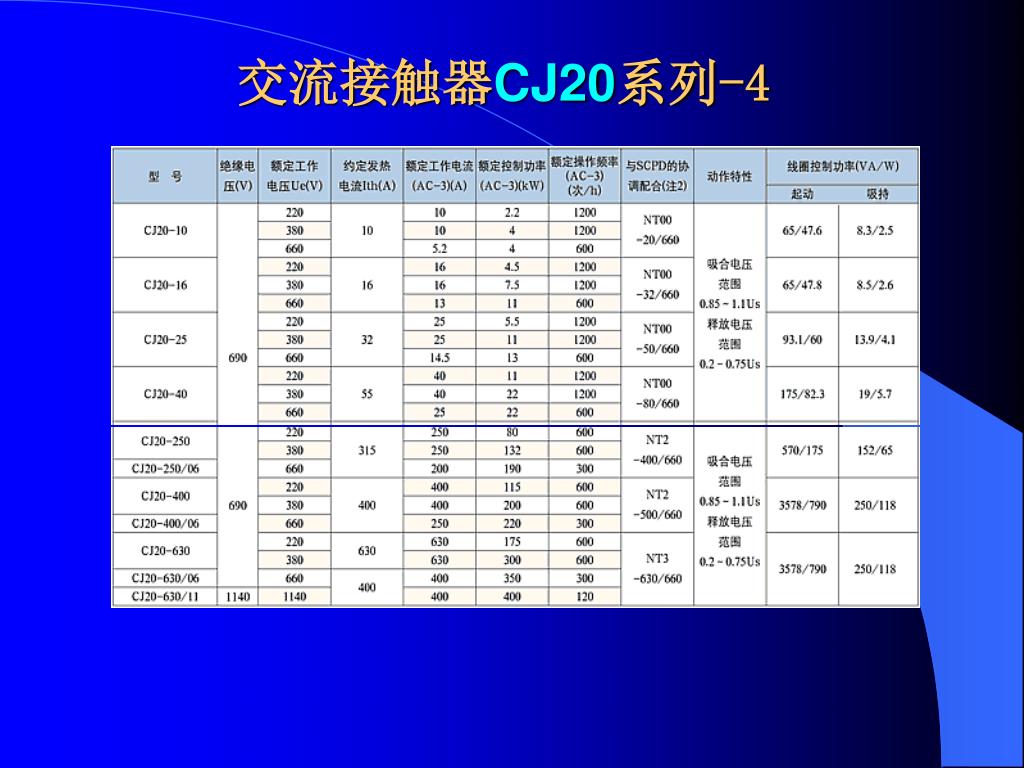

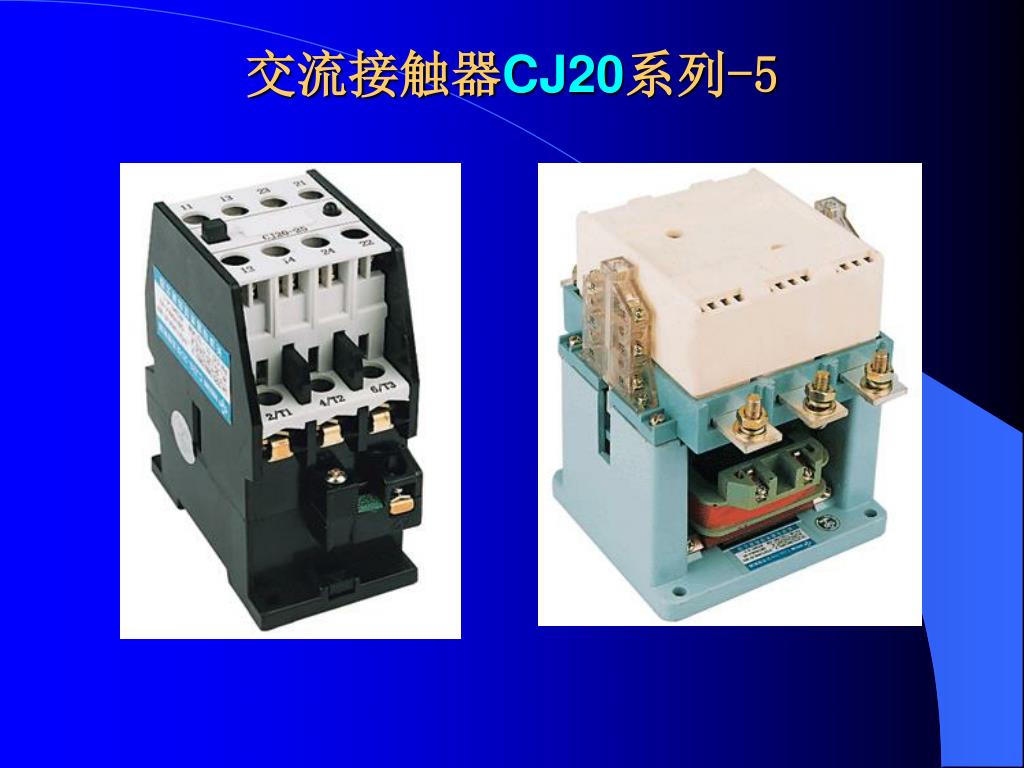

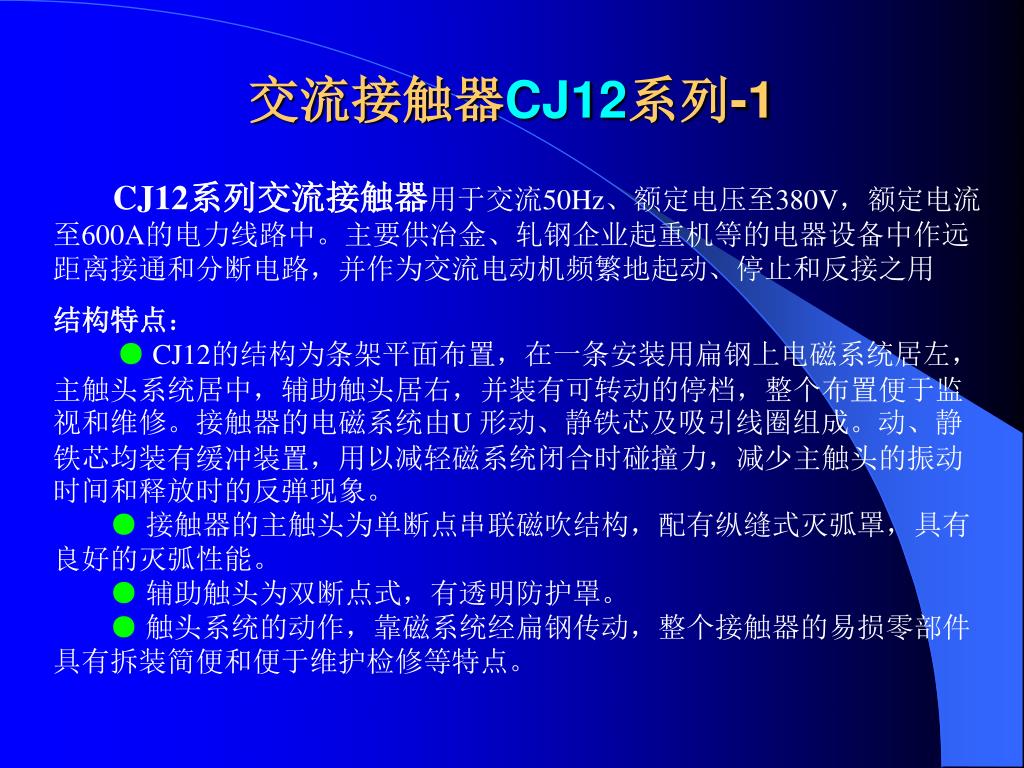

交流接触器CJ12系列-1 CJ12系列交流接触器用于交流50Hz、额定电压至380V，额定电流至600A的电力线路中。主要供冶金、轧钢企业起重机等的电器设备中作远距离接通和分断电路，并作为交流电动机频繁地起动、停止和反接之用 结构特点： ● CJ12的结构为条架平面布置，在一条安装用扁钢上电磁系统居左，主触头系统居中，辅助触头居右，并装有可转动的停档，整个布置便于监视和维修。接触器的电磁系统由U 形动、静铁芯及吸引线圈组成。动、静铁芯均装有缓冲装置，用以减轻磁系统闭合时碰撞力，减少主触头的振动时间和释放时的反弹现象。 ● 接触器的主触头为单断点串联磁吹结构，配有纵缝式灭弧罩，具有良好的灭弧性能。 ● 辅助触头为双断点式，有透明防护罩。 ● 触头系统的动作，靠磁系统经扁钢传动，整个接触器的易损零部件具有拆装简便和便于维护检修等特点。

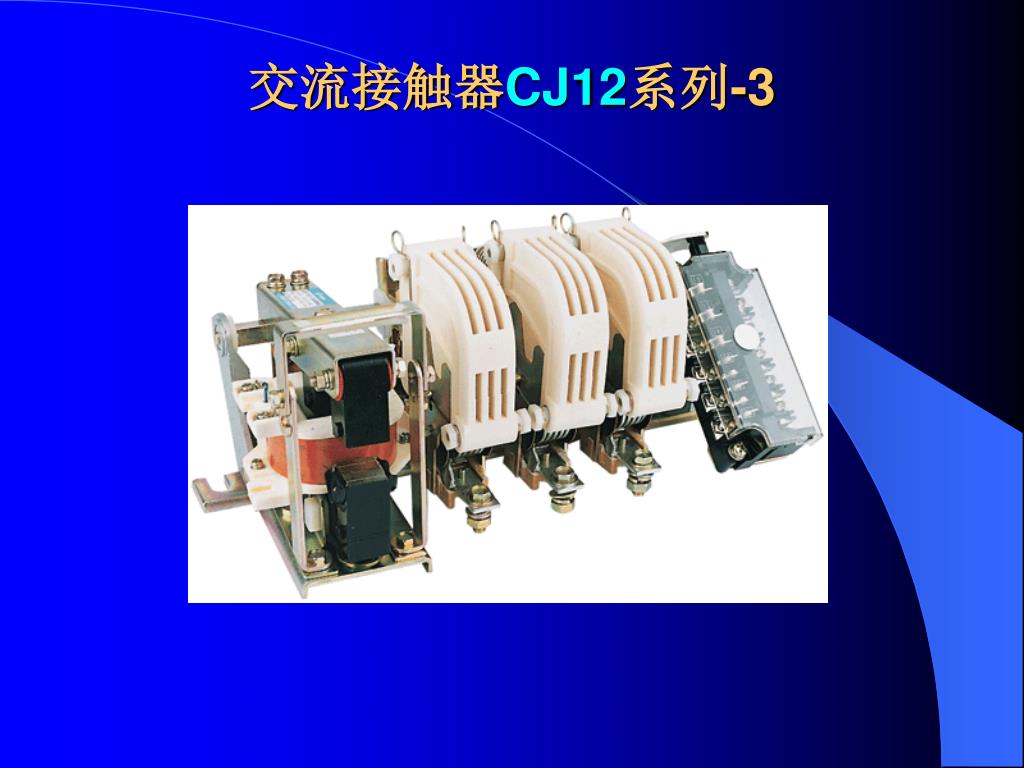

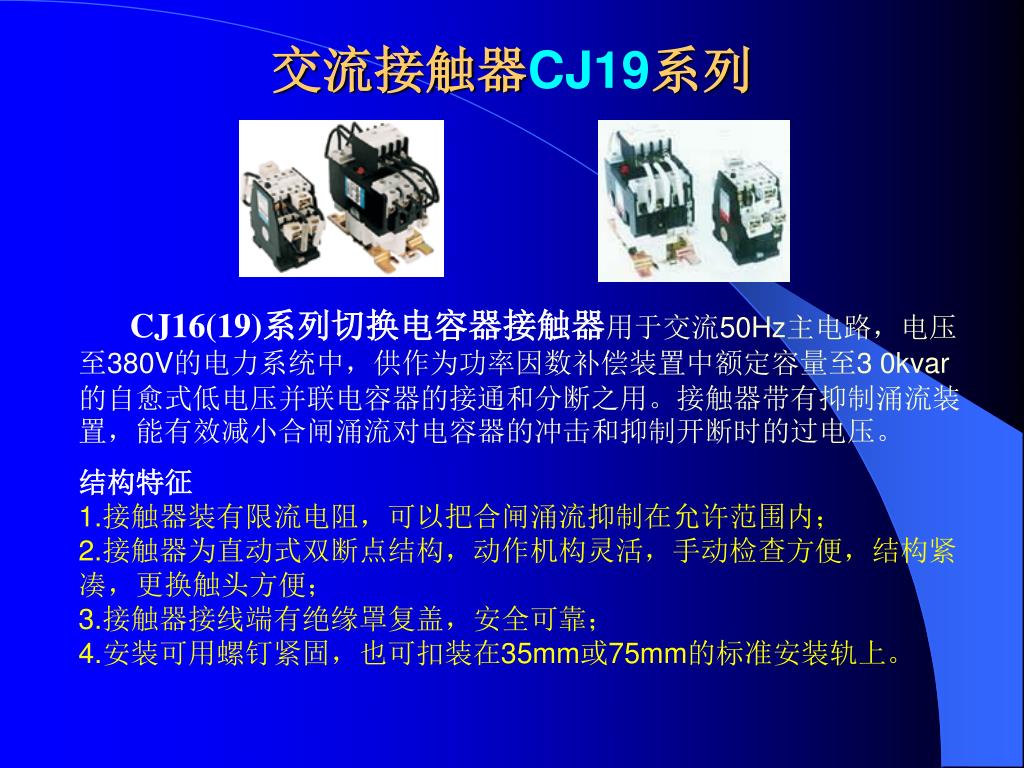

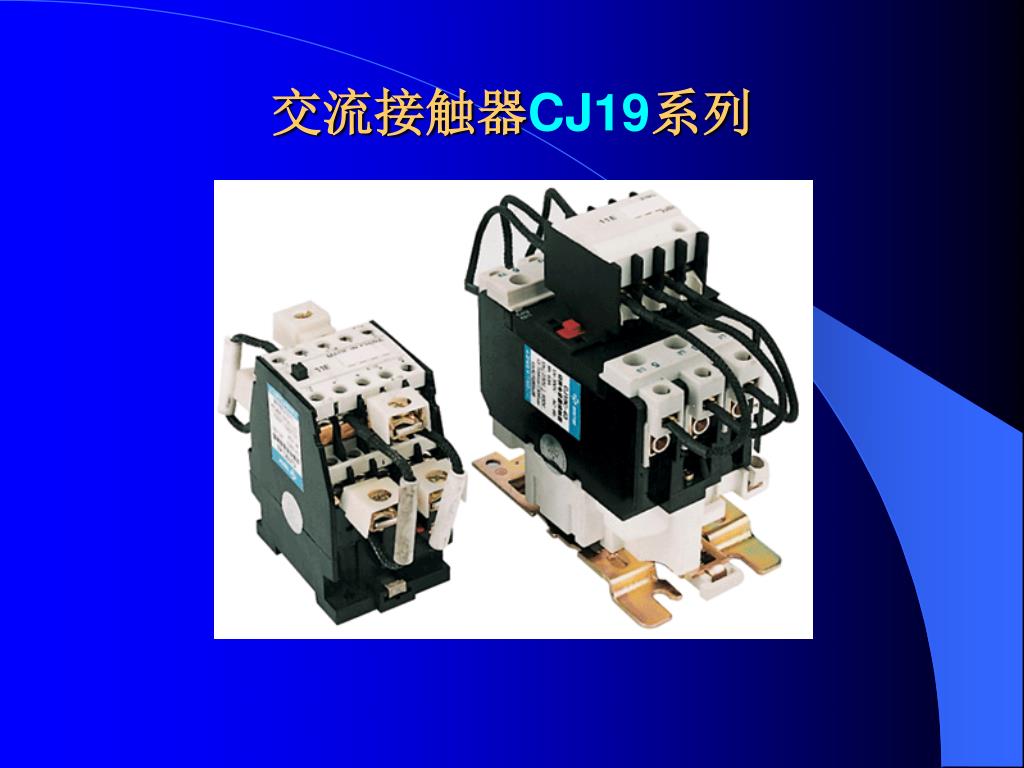

交流接触器CJ19系列 CJ16(19)系列切换电容器接触器用于交流50Hz主电路，电压至380V的电力系统中，供作为功率因数补偿装置中额定容量至3 0kvar的自愈式低电压并联电容器的接通和分断之用。接触器带有抑制涌流装置，能有效减小合闸涌流对电容器的冲击和抑制开断时的过电压。 结构特征1.接触器装有限流电阻，可以把合闸涌流抑制在允许范围内； 2.接触器为直动式双断点结构，动作机构灵活，手动检查方便，结构紧凑，更换触头方便； 3.接触器接线端有绝缘罩复盖，安全可靠； 4.安装可用螺钉紧固，也可扣装在35mm或75mm的标准安装轨上。

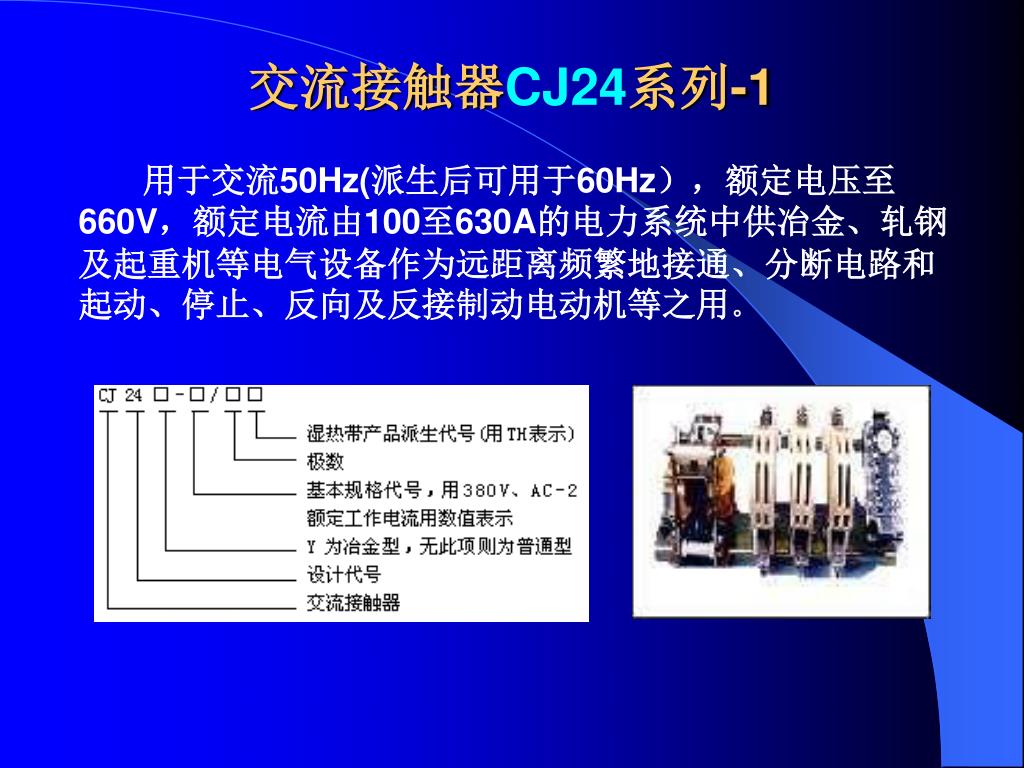

交流接触器CJ24系列-1 用于交流50Hz(派生后可用于60Hz），额定电压至660V，额定电流由100至630A的电力系统中供冶金、轧钢及起重机等电气设备作为远距离频繁地接通、分断电路和起动、停止、反向及反接制动电动机等之用。

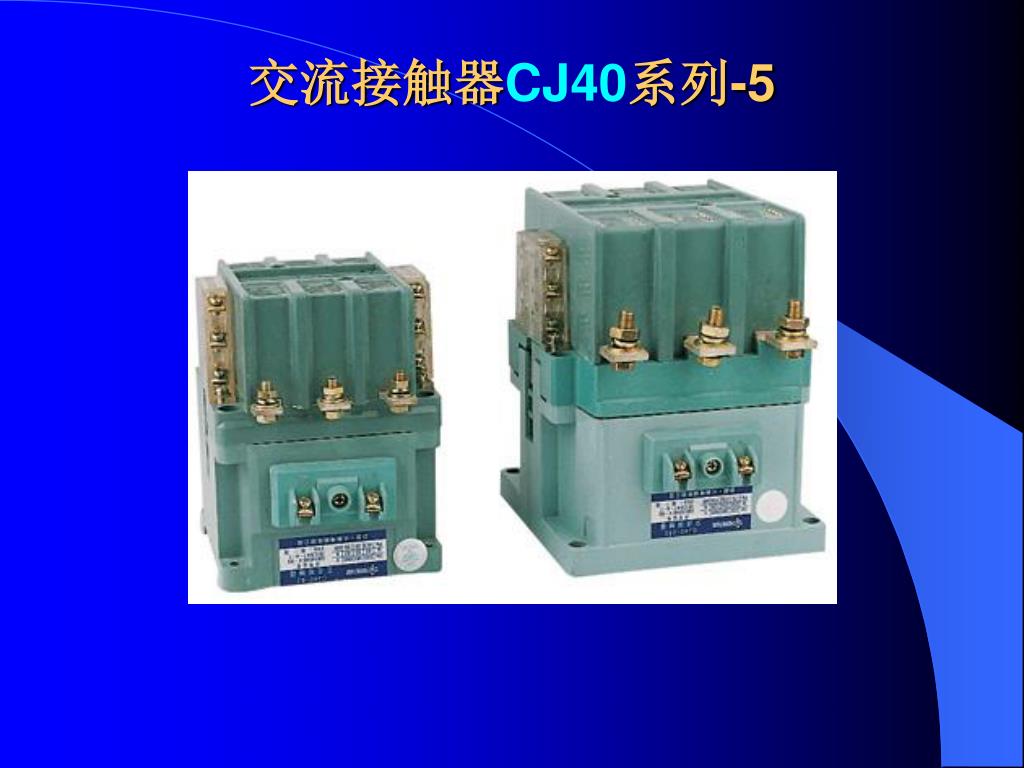

交流接触器CJ40系列-1 CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V、电流至800A的电力系统中接通与分断电路，并与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。 本产品符合IEC947-4-1、GB14048.4标准 结构特性 ● 触器为开启式正装直动式双断点结构，辅助触头作为独立组件安装在主触头的两侧，在电气上为分开的。铁心为“U”型结构永久性气隙。 ● 安装底座：CJ40-63～125底座为不饱和聚酯玻璃纤维增强模塑料，安装方式可以螺钉安装, 也可以用“TH75”导轨安装。CJ40-160及以上规格底座为铝压铸、螺钉安装。 ●灭弧系统：采用耐弧塑料加铁质栅片组成灭弧罩,并在触桥上方设置短弧片, 使接触器具有分断能力高、可靠性高的优点。

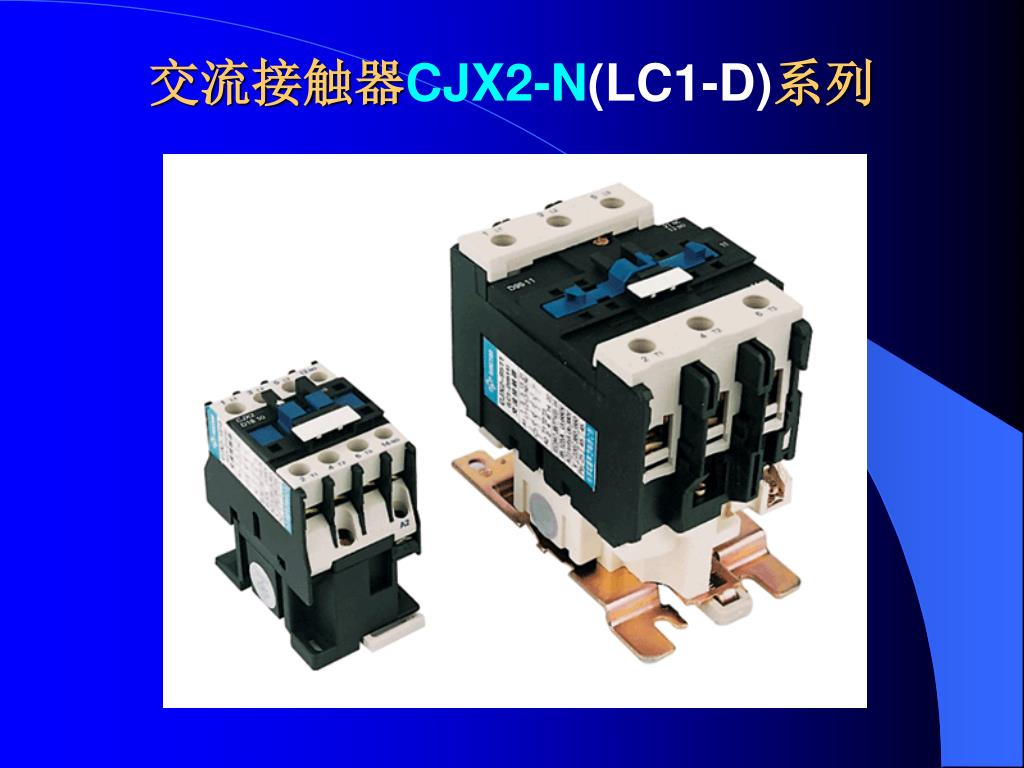

交流接触器CJX2-N(LC1-D)系列 CJX2-N（LC1-D）系列交流接触器用于交流50Hz或60Hz，电压至660V、电流至95A的电路中，供远距离接通与分断电路及频繁起动，控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成磁起动器。

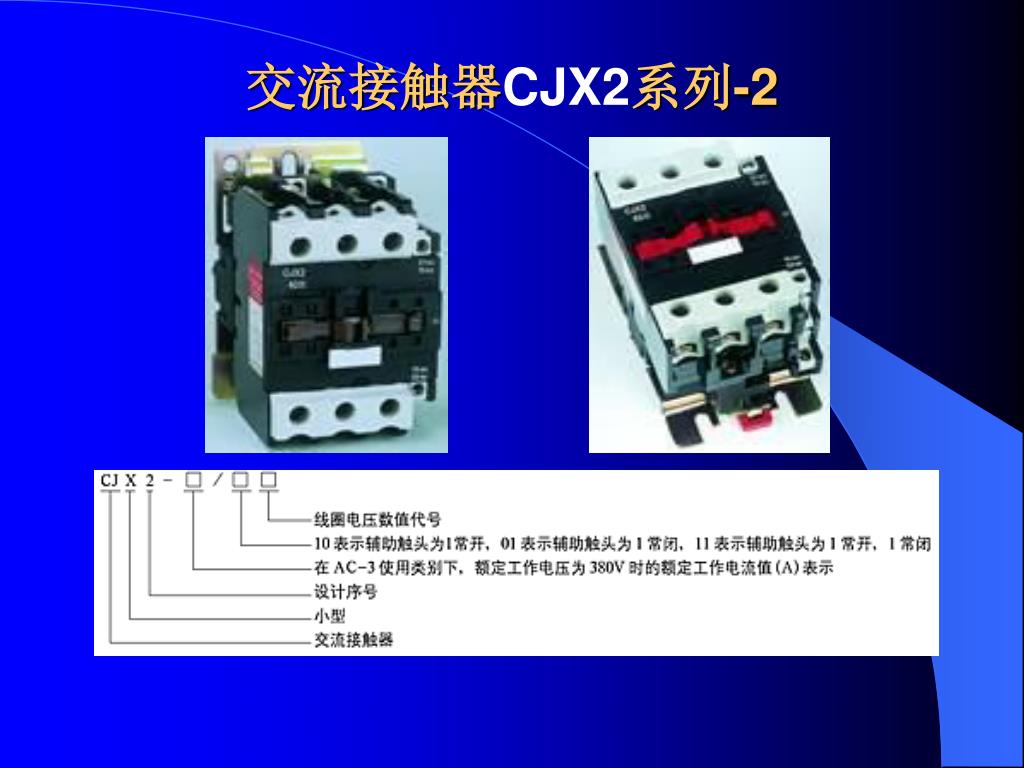

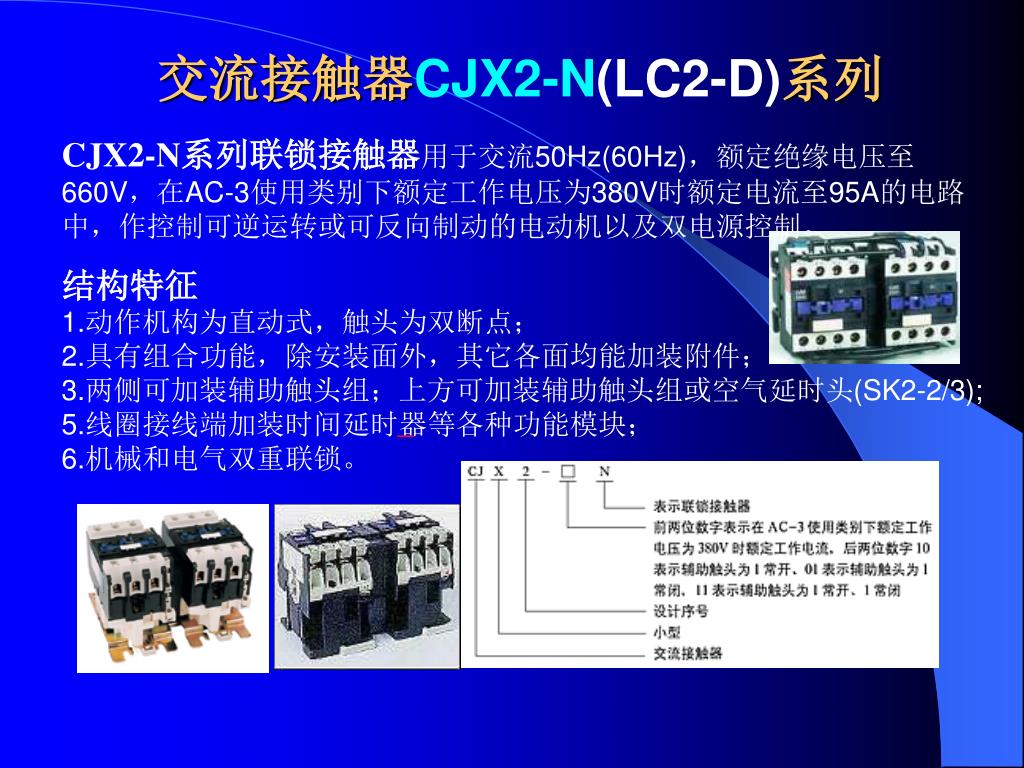

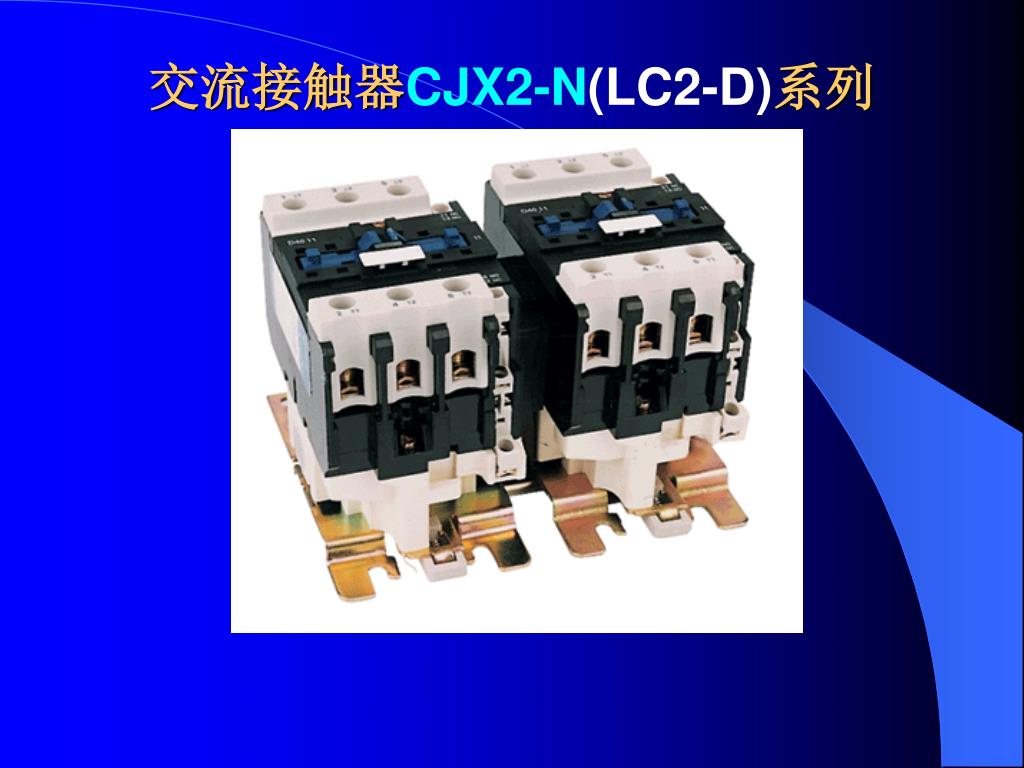

交流接触器CJX2-N(LC2-D)系列 CJX2-N系列联锁接触器用于交流50Hz(60Hz)，额定绝缘电压至660V，在AC-3使用类别下额定工作电压为380V时额定电流至95A的电路中，作控制可逆运转或可反向制动的电动机以及双电源控制。 结构特征1.动作机构为直动式，触头为双断点； 2.具有组合功能，除安装面外，其它各面均能加装附件； 3.两侧可加装辅助触头组；上方可加装辅助触头组或空气延时头(SK2-2/3); 5.线圈接线端加装时间延时器等各种功能模块； 6.机械和电气双重联锁。

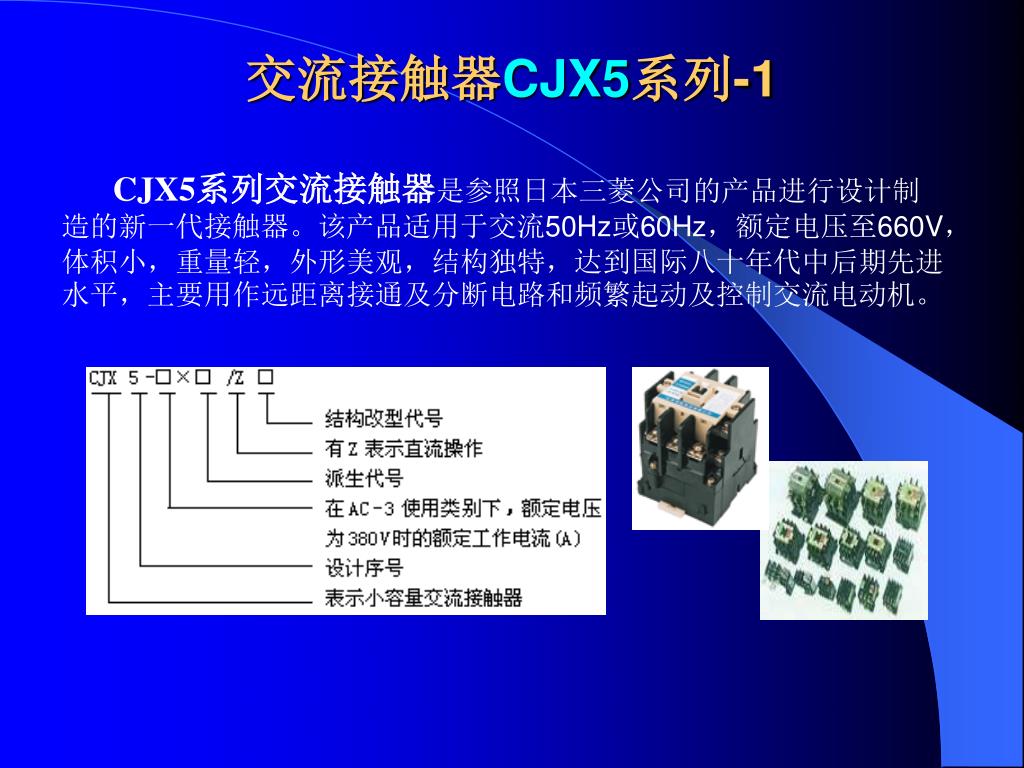

交流接触器CJX5系列-1 CJX5系列交流接触器是参照日本三菱公司的产品进行设计制造的新一代接触器。该产品适用于交流50Hz或60Hz，额定电压至660V，体积小，重量轻，外形美观，结构独特，达到国际八十年代中后期先进水平，主要用作远距离接通及分断电路和频繁起动及控制交流电动机。

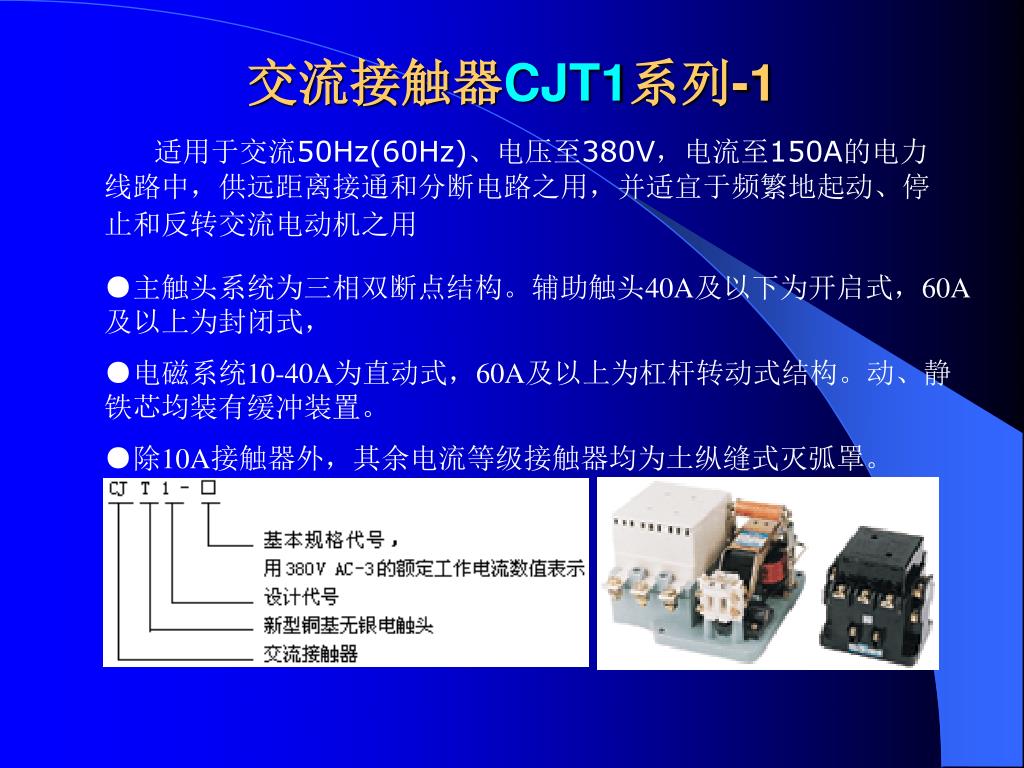

交流接触器CJT1系列-1 适用于交流50Hz(60Hz)、电压至380V，电流至150A的电力线路中，供远距离接通和分断电路之用，并适宜于频繁地起动、停止和反转交流电动机之用 ●主触头系统为三相双断点结构。辅助触头40A及以下为开启式，60A及以上为封闭式， ●电磁系统10-40A为直动式，60A及以上为杠杆转动式结构。动、静铁芯均装有缓冲装置。 ●除10A接触器外，其余电流等级接触器均为土纵缝式灭弧罩。

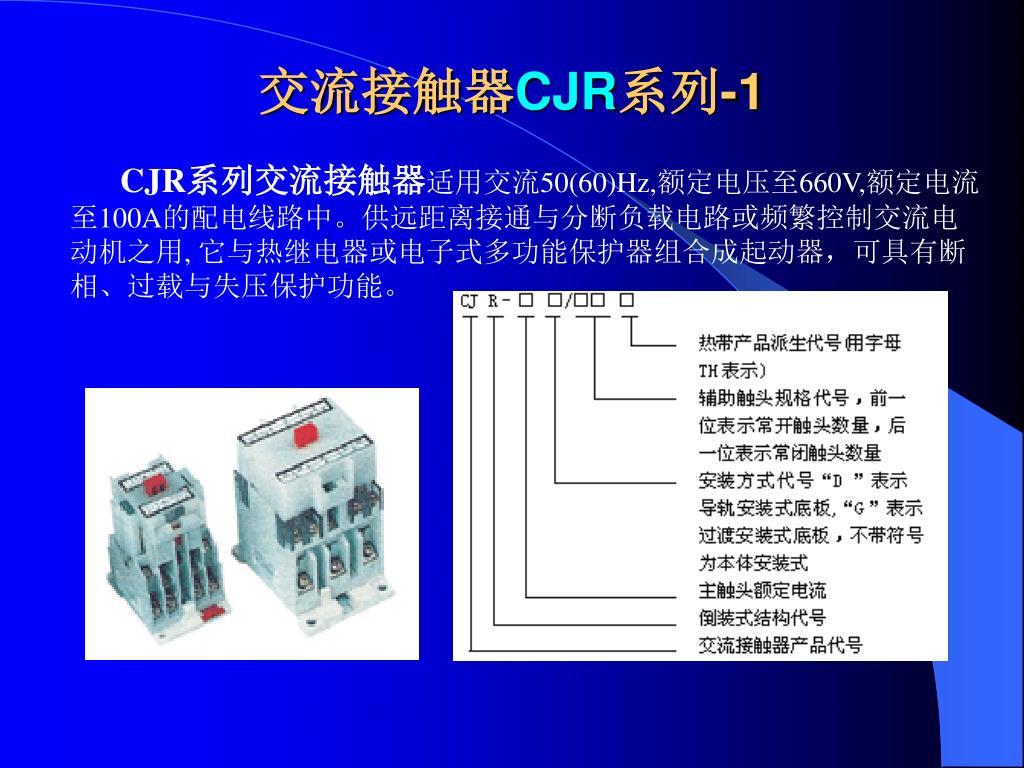

交流接触器CJR系列-1 CJR系列交流接触器适用交流50(60)Hz,额定电压至660V,额定电流至100A的配电线路中。供远距离接通与分断负载电路或频繁控制交流电动机之用, 它与热继电器或电子式多功能保护器组合成起动器，可具有断相、过载与失压保护功能。

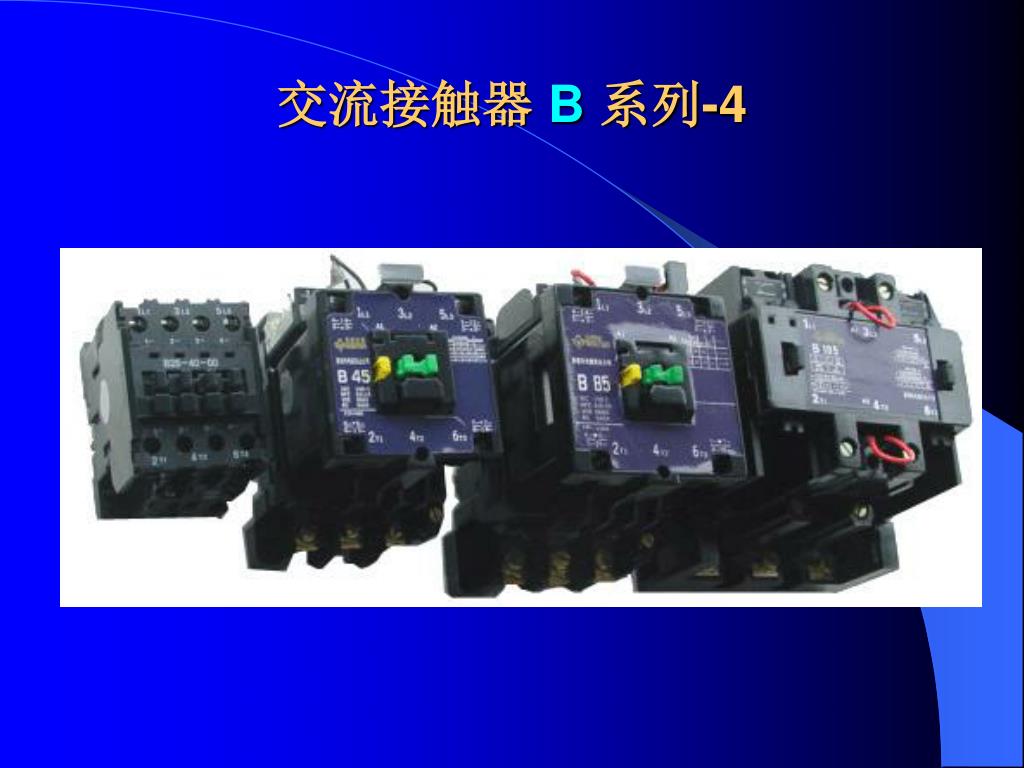

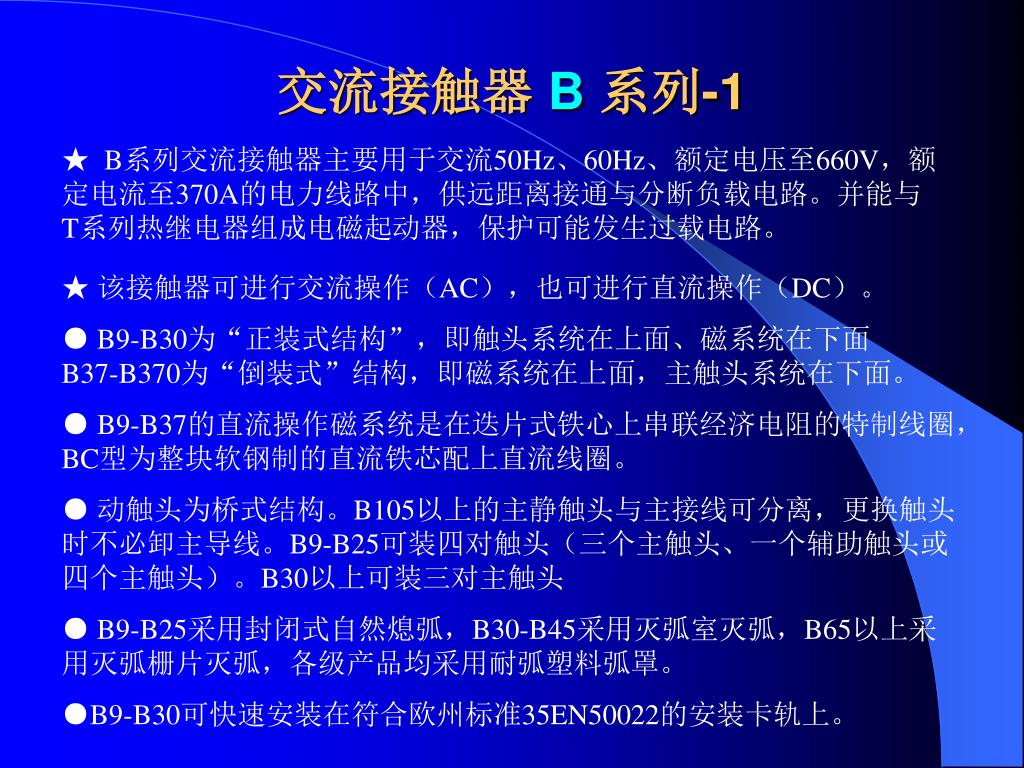

交流接触器 B 系列-1 ★ B系列交流接触器主要用于交流50Hz、60Hz、额定电压至660V，额定电流至370A的电力线路中，供远距离接通与分断负载电路。并能与T系列热继电器组成电磁起动器，保护可能发生过载电路。 ★ 该接触器可进行交流操作（AC），也可进行直流操作（DC）。 ● B9-B30为“正装式结构”，即触头系统在上面、磁系统在下面 B37-B370为“倒装式”结构，即磁系统在上面，主触头系统在下面。 ● B9-B37的直流操作磁系统是在迭片式铁心上串联经济电阻的特制线圈，BC型为整块软钢制的直流铁芯配上直流线圈。 ● 动触头为桥式结构。B105以上的主静触头与主接线可分离，更换触头时不必卸主导线。B9-B25可装四对触头（三个主触头、一个辅助触头或四个主触头）。B30以上可装三对主触头 ● B9-B25采用封闭式自然熄弧，B30-B45采用灭弧室灭弧，B65以上采用灭弧栅片灭弧，各级产品均采用耐弧塑料弧罩。 ●B9-B30可快速安装在符合欧州标准35EN50022的安装卡轨上。

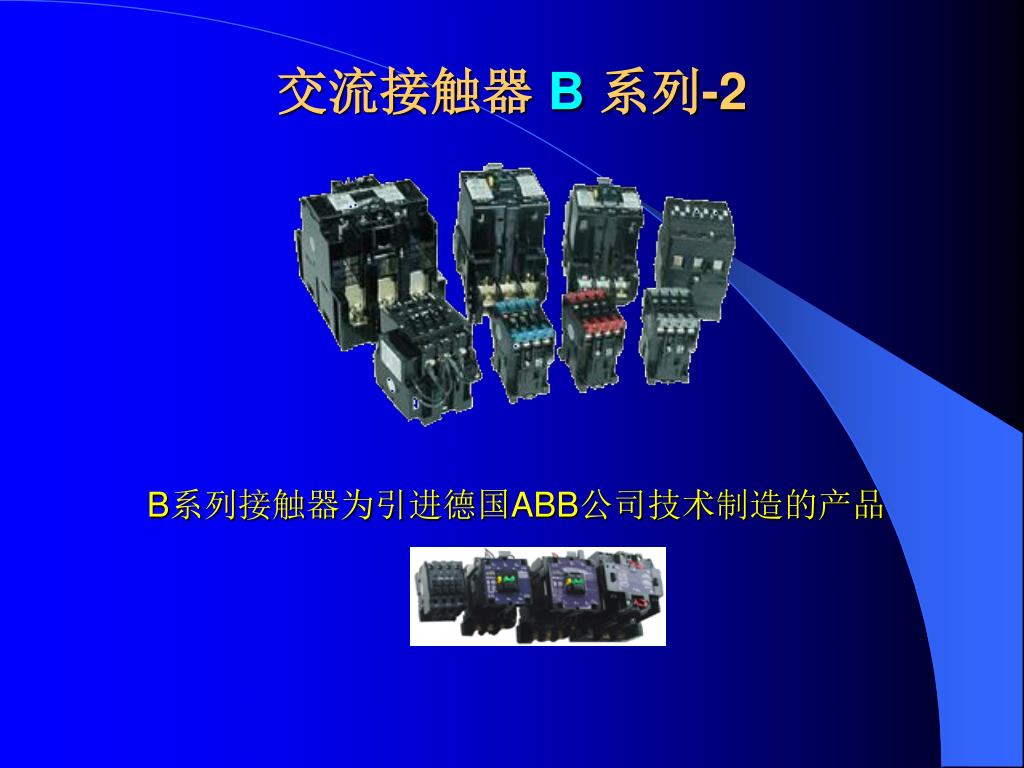

交流接触器 B 系列-2 B系列接触器为引进德国ABB公司技术制造的产品

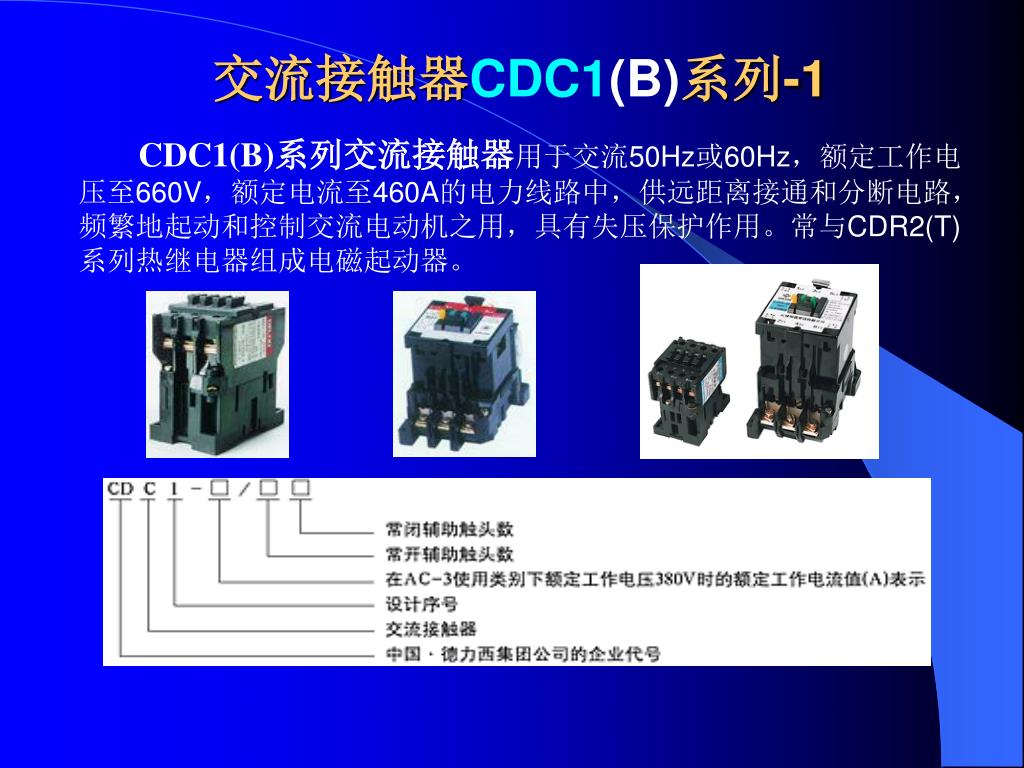

交流接触器CDC1(B)系列-1 CDC1(B)系列交流接触器用于交流50Hz或60Hz，额定工作电压至660V，额定电流至460A的电力线路中，供远距离接通和分断电路，频繁地起动和控制交流电动机之用，具有失压保护作用。常与CDR2(T)系列热继电器组成电磁起动器。

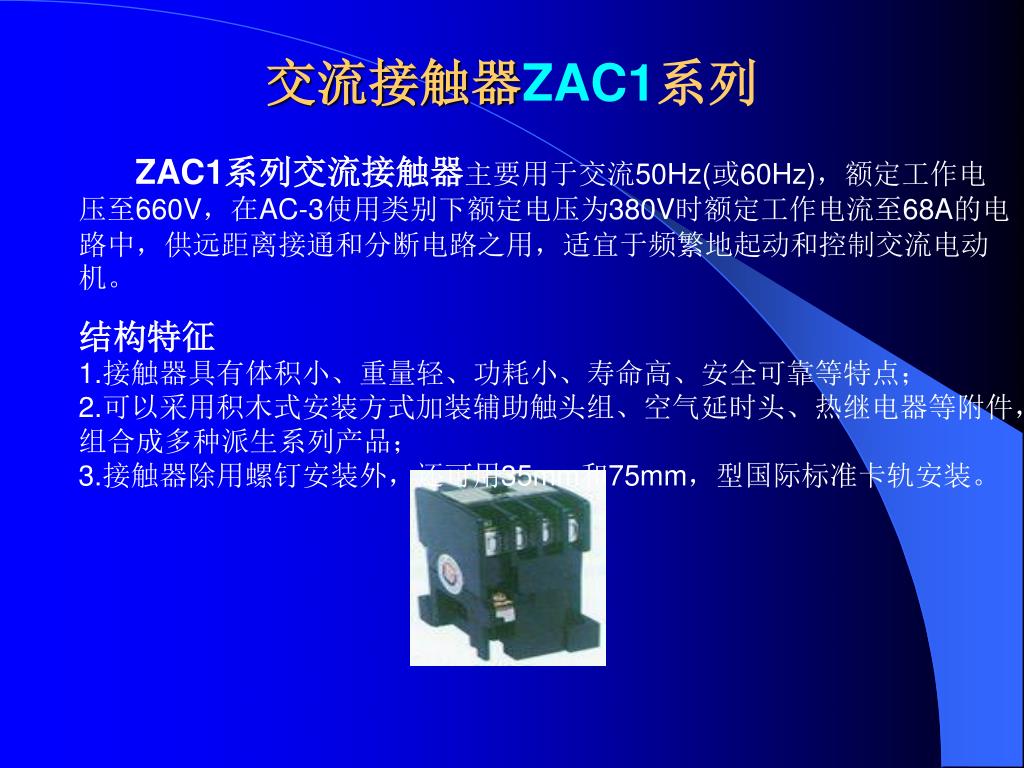

交流接触器ZAC1系列 ZAC1系列交流接触器主要用于交流50Hz(或60Hz)，额定工作电压至660V，在AC-3使用类别下额定电压为380V时额定工作电流至68A的电路中，供远距离接通和分断电路之用，适宜于频繁地起动和控制交流电动机。 结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点； 2.可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等附件，组合成多种派生系列产品； 3.接触器除用螺钉安装外，还可用35mm和75mm，型国际标准卡轨安装。

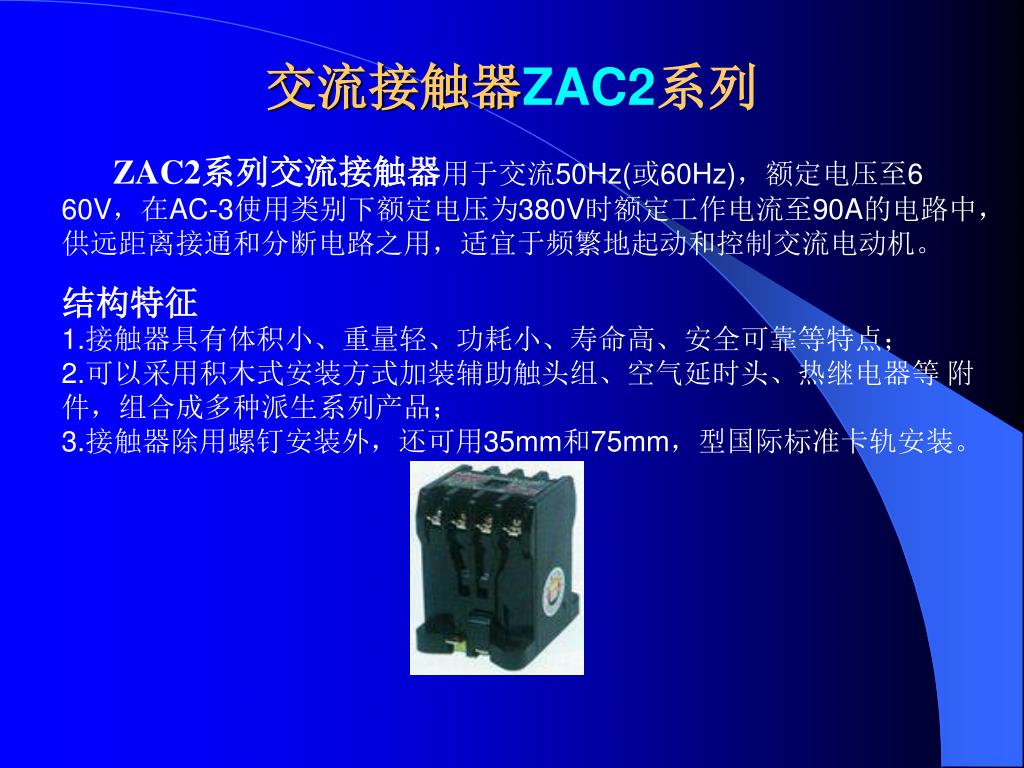

交流接触器ZAC2系列 ZAC2系列交流接触器用于交流50Hz(或60Hz)，额定电压至6 60V，在AC-3使用类别下额定电压为380V时额定工作电流至90A的电路中，供远距离接通和分断电路之用，适宜于频繁地起动和控制交流电动机。 结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点； 2.可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等 附件，组合成多种派生系列产品； 3.接触器除用螺钉安装外，还可用35mm和75mm，型国际标准卡轨安装。

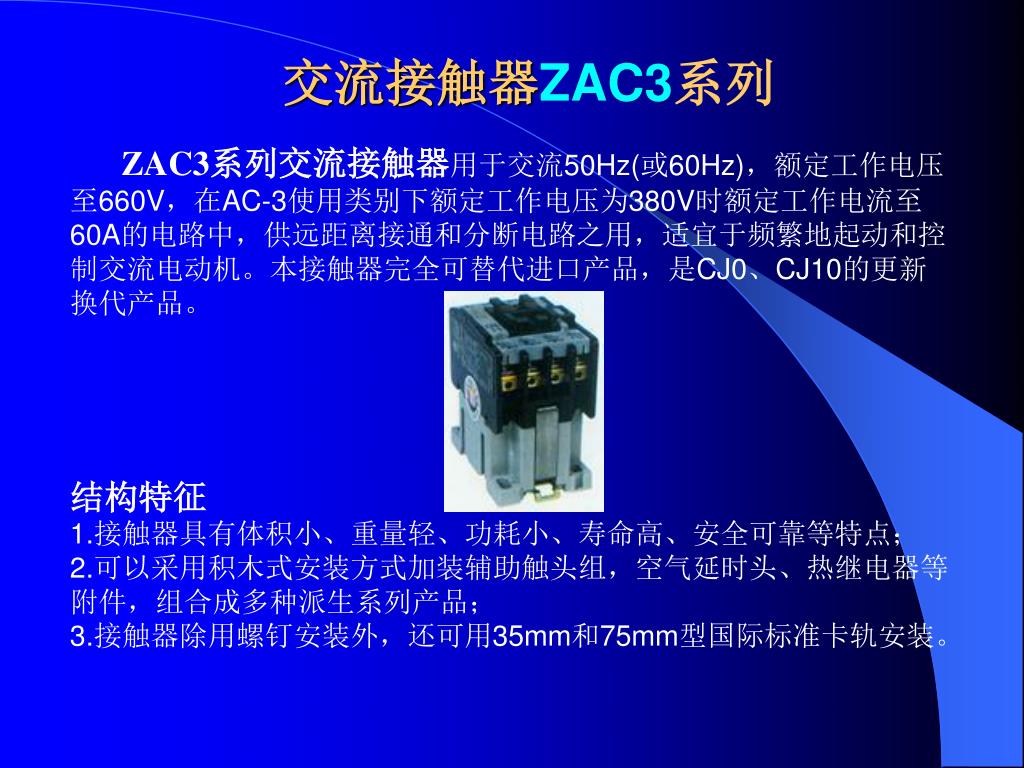

交流接触器ZAC3系列 ZAC3系列交流接触器用于交流50Hz(或60Hz)，额定工作电压至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至60A的电路中，供远距离接通和分断电路之用，适宜于频繁地起动和控制交流电动机。本接触器完全可替代进口产品，是CJ0、CJ10的更新换代产品。 结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点； 2.可以采用积木式安装方式加装辅助触头组，空气延时头、热继电器等附件，组合成多种派生系列产品； 3.接触器除用螺钉安装外，还可用35mm和75mm型国际标准卡轨安装。

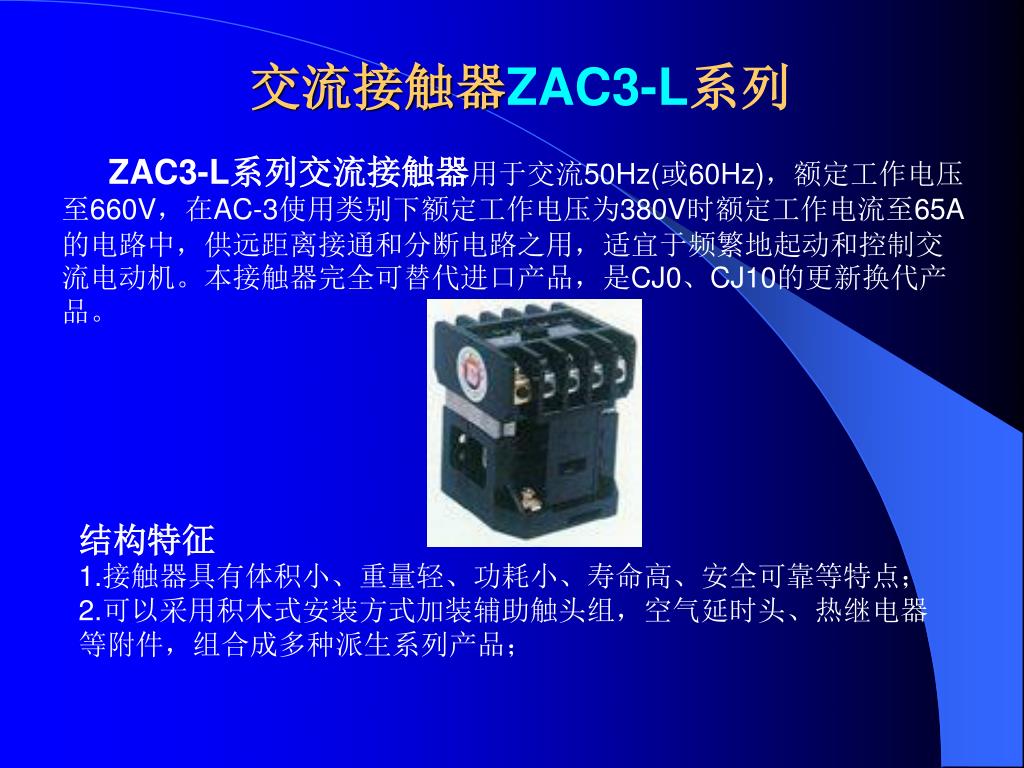

交流接触器ZAC3-L系列 ZAC3-L系列交流接触器用于交流50Hz(或60Hz)，额定工作电压至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至65A的电路中，供远距离接通和分断电路之用，适宜于频繁地起动和控制交流电动机。本接触器完全可替代进口产品，是CJ0、CJ10的更新换代产品。 结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点； 2.可以采用积木式安装方式加装辅助触头组，空气延时头、热继电器等附件，组合成多种派生系列产品；

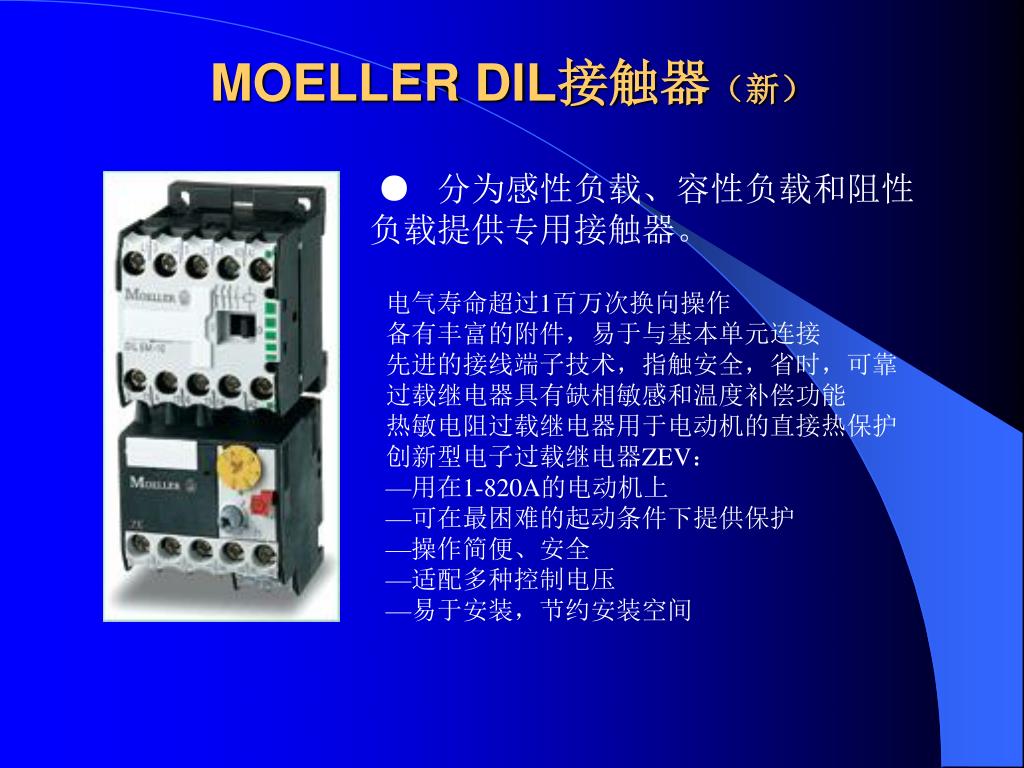

● 分为感性负载、容性负载和阻性负载提供专用接触器。 电气寿命超过1百万次换向操作备有丰富的附件，易于与基本单元连接先进的接线端子技术，指触安全，省时，可靠过载继电器具有缺相敏感和温度补偿功能热敏电阻过载继电器用于电动机的直接热保护创新型电子过载继电器ZEV：—用在1-820A的电动机上—可在最困难的起动条件下提供保护—操作简便、安全—适配多种控制电压—易于安装，节约安装空间 MOELLER DIL接触器（新）

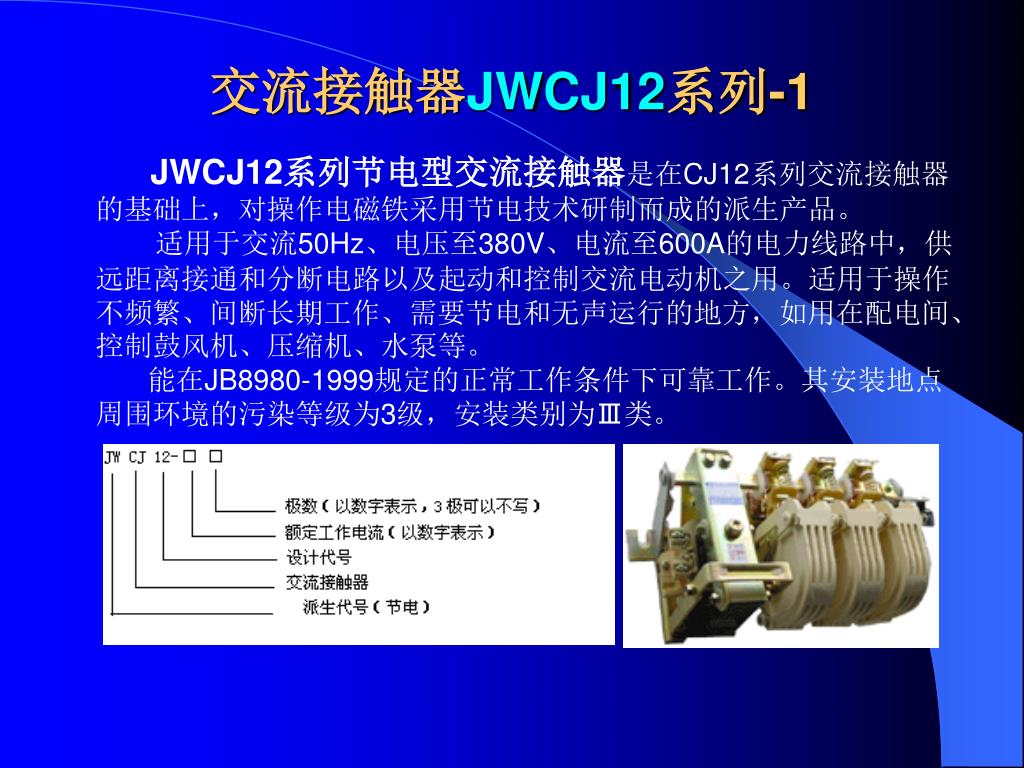

交流接触器JWCJ12系列-1 JWCJ12系列节电型交流接触器是在CJ12系列交流接触器的基础上，对操作电磁铁采用节电技术研制而成的派生产品。 适用于交流50Hz、电压至380V、电流至600A的电力线路中，供远距离接通和分断电路以及起动和控制交流电动机之用。适用于操作不频繁、间断长期工作、需要节电和无声运行的地方，如用在配电间、控制鼓风机、压缩机、水泵等。 能在JB8980-1999规定的正常工作条件下可靠工作。其安装地点周围环境的污染等级为3级，安装类别为Ⅲ类。

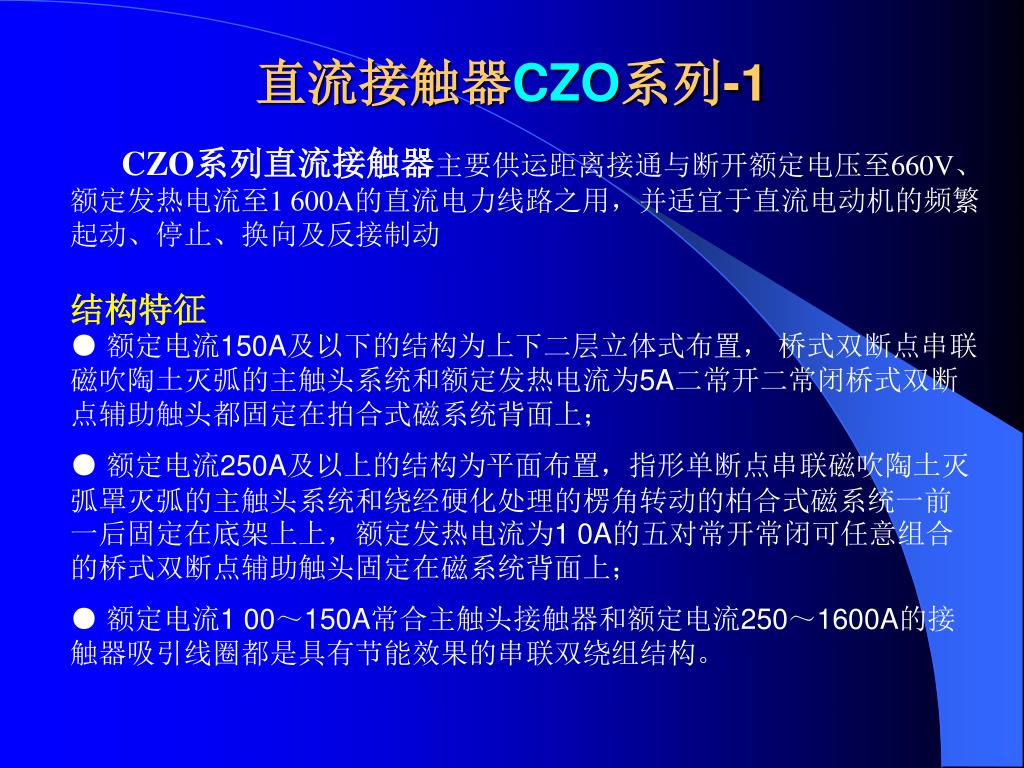

直流接触器CZO系列-1 CZO系列直流接触器主要供运距离接通与断开额定电压至660V、额定发热电流至1 600A的直流电力线路之用，并适宜于直流电动机的频繁起动、停止、换向及反接制动 结构特征● 额定电流150A及以下的结构为上下二层立体式布置， 桥式双断点串联磁吹陶土灭弧的主触头系统和额定发热电流为5A二常开二常闭桥式双断点辅助触头都固定在拍合式磁系统背面上； ● 额定电流250A及以上的结构为平面布置，指形单断点串联磁吹陶土灭弧罩灭弧的主触头系统和绕经硬化处理的楞角转动的柏合式磁系统一前一后固定在底架上上，额定发热电流为1 0A的五对常开常闭可任意组合的桥式双断点辅助触头固定在磁系统背面上； ● 额定电流1 00～150A常合主触头接触器和额定电流250～1600A的接触器吸引线圈都是具有节能效果的串联双绕组结构。

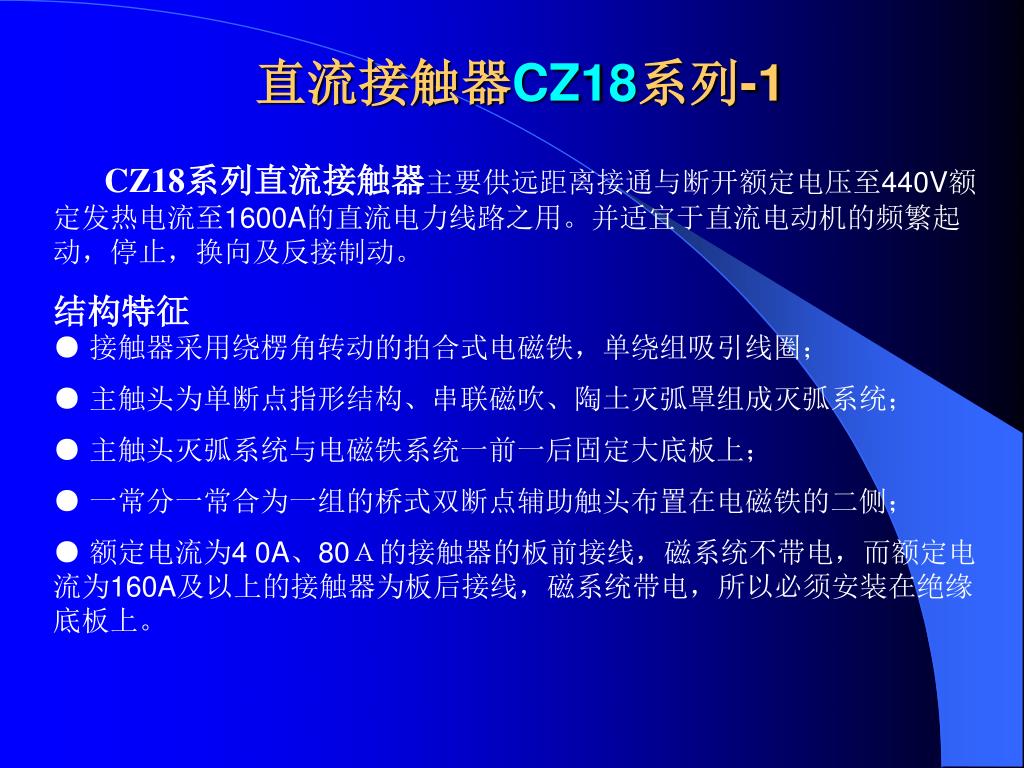

直流接触器CZ18系列-1 CZ18系列直流接触器主要供远距离接通与断开额定电压至440V额定发热电流至1600A的直流电力线路之用。并适宜于直流电动机的频繁起动，停止，换向及反接制动。 结构特征● 接触器采用绕楞角转动的拍合式电磁铁，单绕组吸引线圈； ● 主触头为单断点指形结构、串联磁吹、陶土灭弧罩组成灭弧系统； ● 主触头灭弧系统与电磁铁系统一前一后固定大底板上； ● 一常分一常合为一组的桥式双断点辅助触头布置在电磁铁的二侧； ● 额定电流为4 0A、80Ａ的接触器的板前接线，磁系统不带电，而额定电流为160A及以上的接触器为板后接线，磁系统带电，所以必须安装在绝缘底板上。

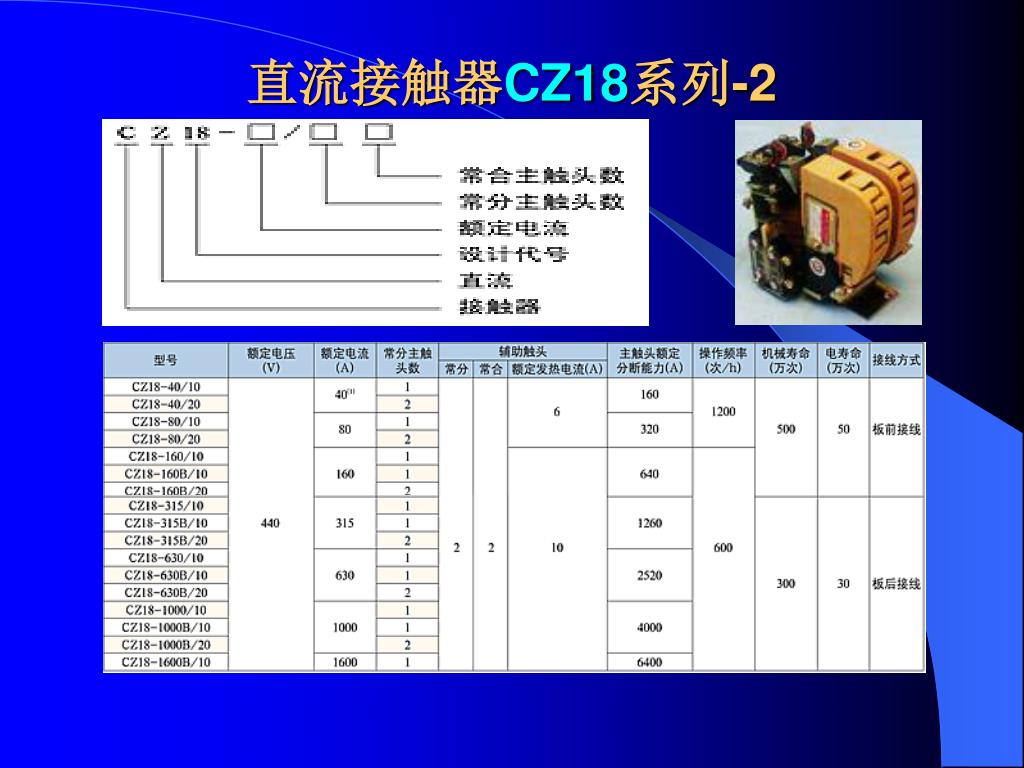

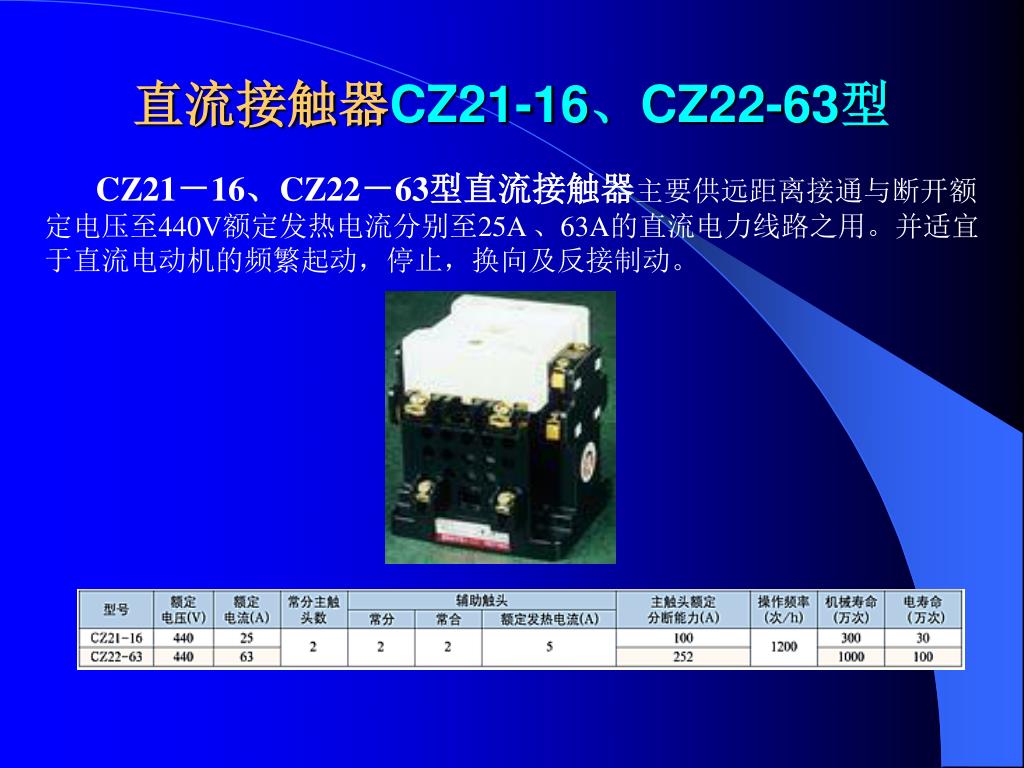

直流接触器CZ21-16、CZ22-63型 CZ21－16、CZ22－63型直流接触器主要供远距离接通与断开额定电压至440V额定发热电流分别至25A 、63A的直流电力线路之用。并适宜于直流电动机的频繁起动，停止，换向及反接制动。

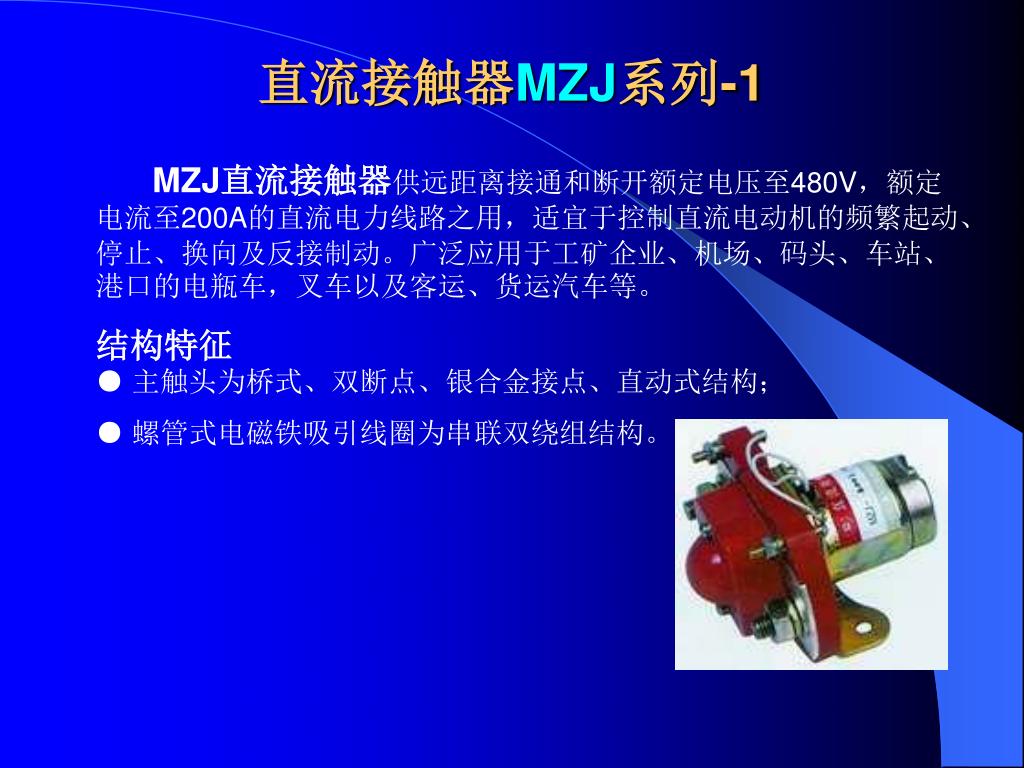

直流接触器MZJ系列-1 MZJ直流接触器供远距离接通和断开额定电压至480V，额定电流至200A的直流电力线路之用，适宜于控制直流电动机的频繁起动、停止、换向及反接制动。广泛应用于工矿企业、机场、码头、车站、港口的电瓶车，叉车以及客运、货运汽车等。 结构特征● 主触头为桥式、双断点、银合金接点、直动式结构； ● 螺管式电磁铁吸引线圈为串联双绕组结构。
