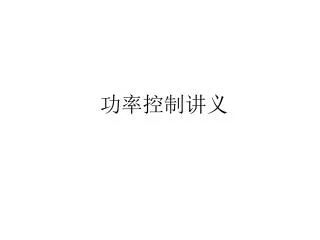

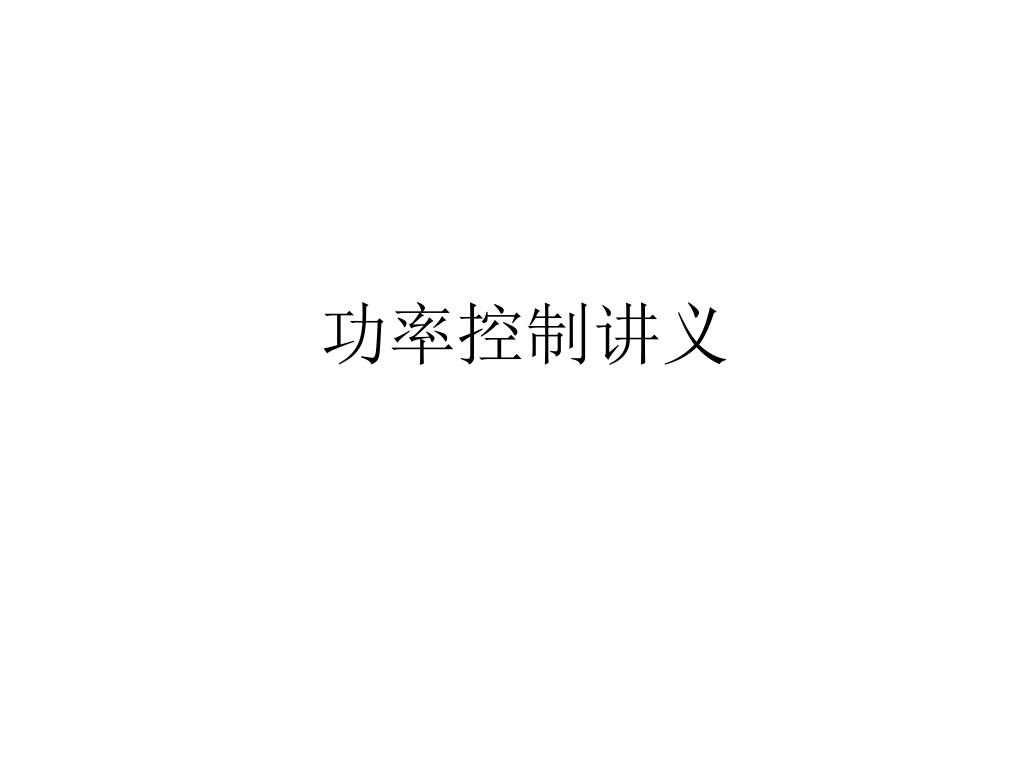

  1. 功率控制讲义

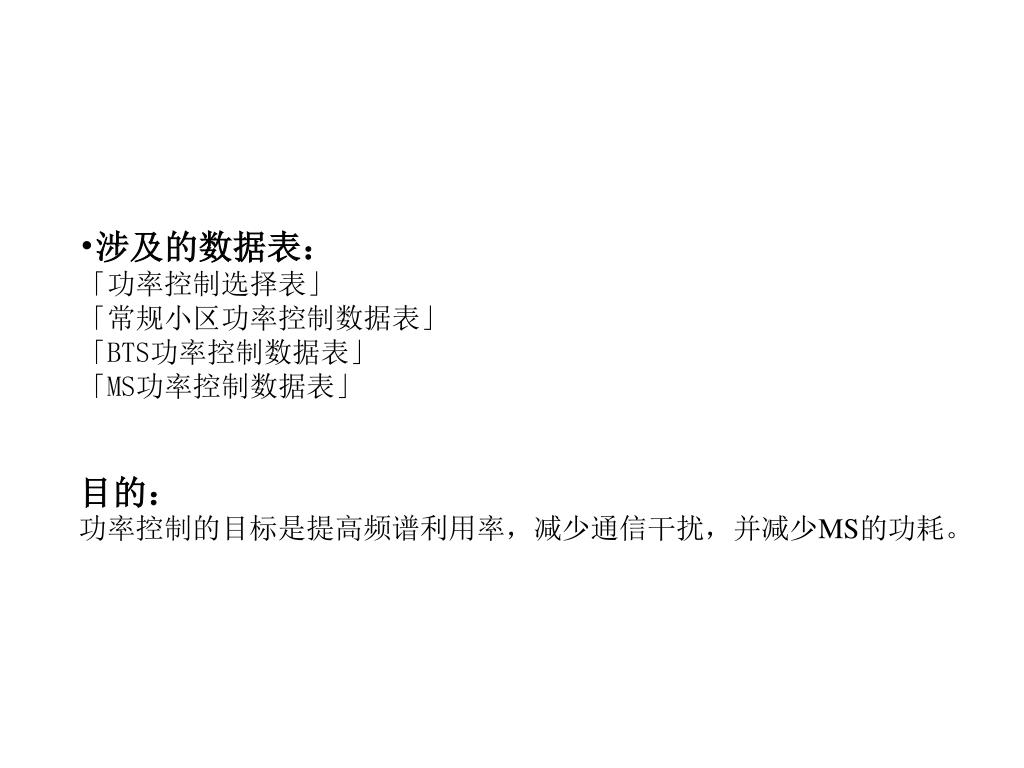

  2. 涉及的数据表：「功率控制选择表」「常规小区功率控制数据表」「BTS功率控制数据表」「MS功率控制数据表」目的：功率控制的目标是提高频谱利用率，减少通信干扰，并减少MS的功耗。涉及的数据表：「功率控制选择表」「常规小区功率控制数据表」「BTS功率控制数据表」「MS功率控制数据表」目的：功率控制的目标是提高频谱利用率，减少通信干扰，并减少MS的功耗。

  3. 1、功率控制简介1.1、功率控制概念1.2、功率控制基本规程1.3、华为M900/M1800 BSS 系统功率控制算法 2、M900/M1800 BSS系统中的功率控制数据配置 2.1、[功率控制选择表］ 2.2、[常规小区功率控制数据表] 2.3、[BTS功率控制数据表] 2.4、[MS功率控制数据表]

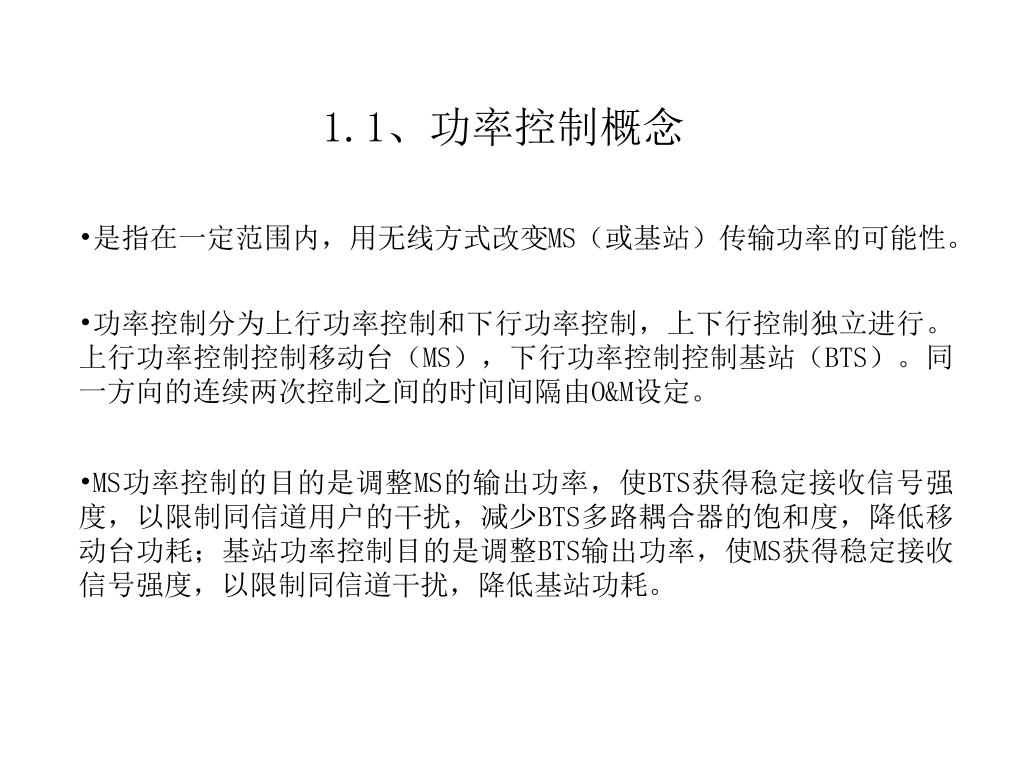

  4. 1.1、功率控制概念 是指在一定范围内，用无线方式改变MS（或基站）传输功率的可能性。 功率控制分为上行功率控制和下行功率控制，上下行控制独立进行。上行功率控制控制移动台（MS），下行功率控制控制基站（BTS）。同一方向的连续两次控制之间的时间间隔由O&M设定。 MS功率控制的目的是调整MS的输出功率，使BTS获得稳定接收信号强度，以限制同信道用户的干扰，减少BTS多路耦合器的饱和度，降低移动台功耗；基站功率控制目的是调整BTS输出功率，使MS获得稳定接收信号强度，以限制同信道干扰，降低基站功耗。

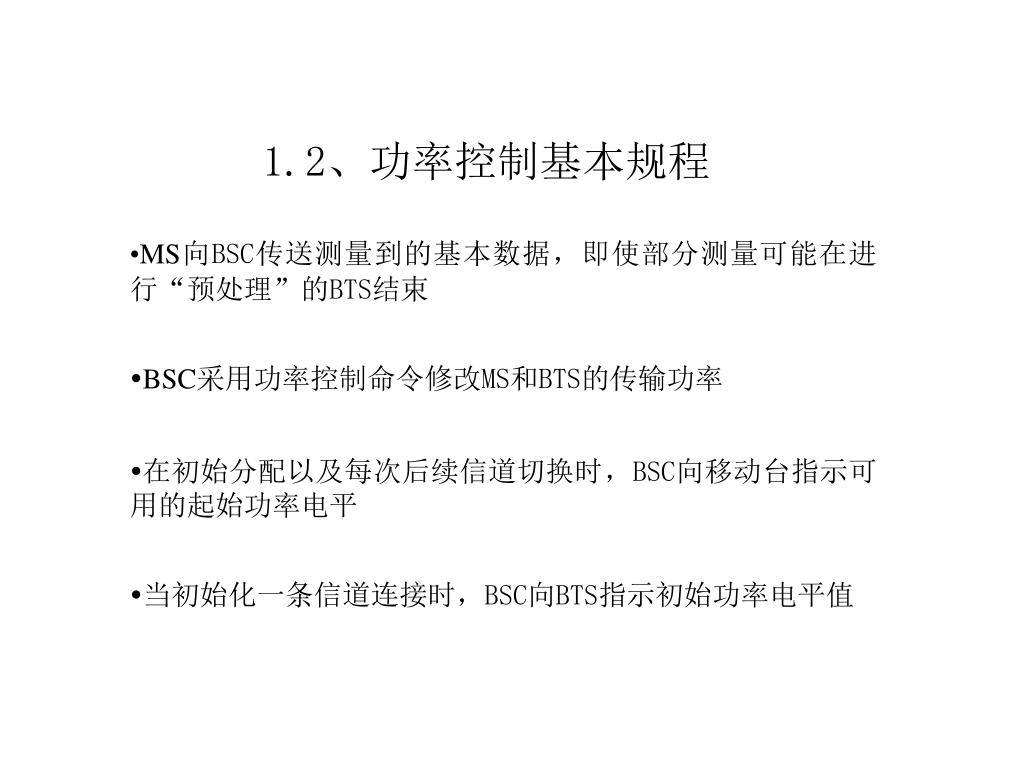

  5. 1.2、功率控制基本规程 MS向BSC传送测量到的基本数据，即使部分测量可能在进行“预处理”的BTS结束 BSC采用功率控制命令修改MS和BTS的传输功率 在初始分配以及每次后续信道切换时，BSC向移动台指示可用的起始功率电平 当初始化一条信道连接时，BSC向BTS指示初始功率电平值

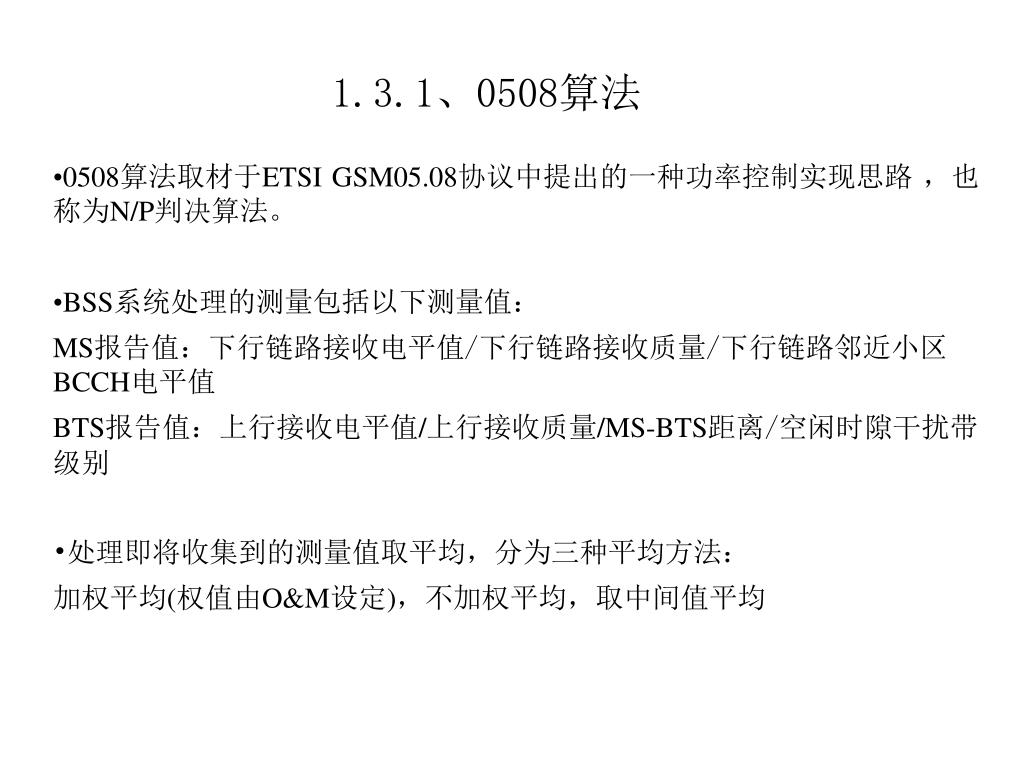

  6. 1.3.1、0508算法 0508算法取材于ETSI GSM05.08协议中提出的一种功率控制实现思路，也称为N/P判决算法。 BSS系统处理的测量包括以下测量值： MS报告值：下行链路接收电平值/下行链路接收质量/下行链路邻近小区BCCH电平值 BTS报告值：上行接收电平值/上行接收质量/MS-BTS距离/空闲时隙干扰带级别 处理即将收集到的测量值取平均，分为三种平均方法： 加权平均(权值由O&M设定)，不加权平均，取中间值平均

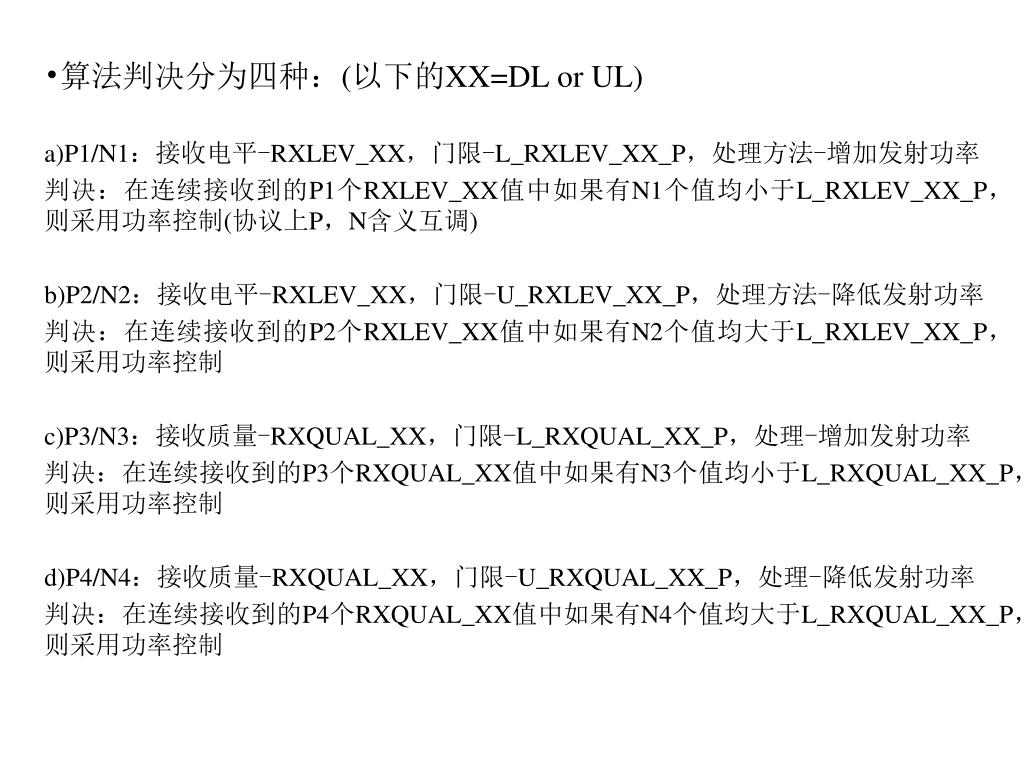

  7. 算法判决分为四种：(以下的XX=DL or UL) a)P1/N1：接收电平-RXLEV_XX，门限-L_RXLEV_XX_P，处理方法-增加发射功率 判决：在连续接收到的P1个RXLEV_XX值中如果有N1个值均小于L_RXLEV_XX_P，则采用功率控制(协议上P，N含义互调) b)P2/N2：接收电平-RXLEV_XX，门限-U_RXLEV_XX_P，处理方法-降低发射功率 判决：在连续接收到的P2个RXLEV_XX值中如果有N2个值均大于L_RXLEV_XX_P，则采用功率控制 c)P3/N3：接收质量-RXQUAL_XX，门限-L_RXQUAL_XX_P，处理-增加发射功率 判决：在连续接收到的P3个RXQUAL_XX值中如果有N3个值均小于L_RXQUAL_XX_P，则采用功率控制 d)P4/N4：接收质量-RXQUAL_XX，门限-U_RXQUAL_XX_P，处理-降低发射功率 判决：在连续接收到的P4个RXQUAL_XX值中如果有N4个值均大于L_RXQUAL_XX_P，则采用功率控制

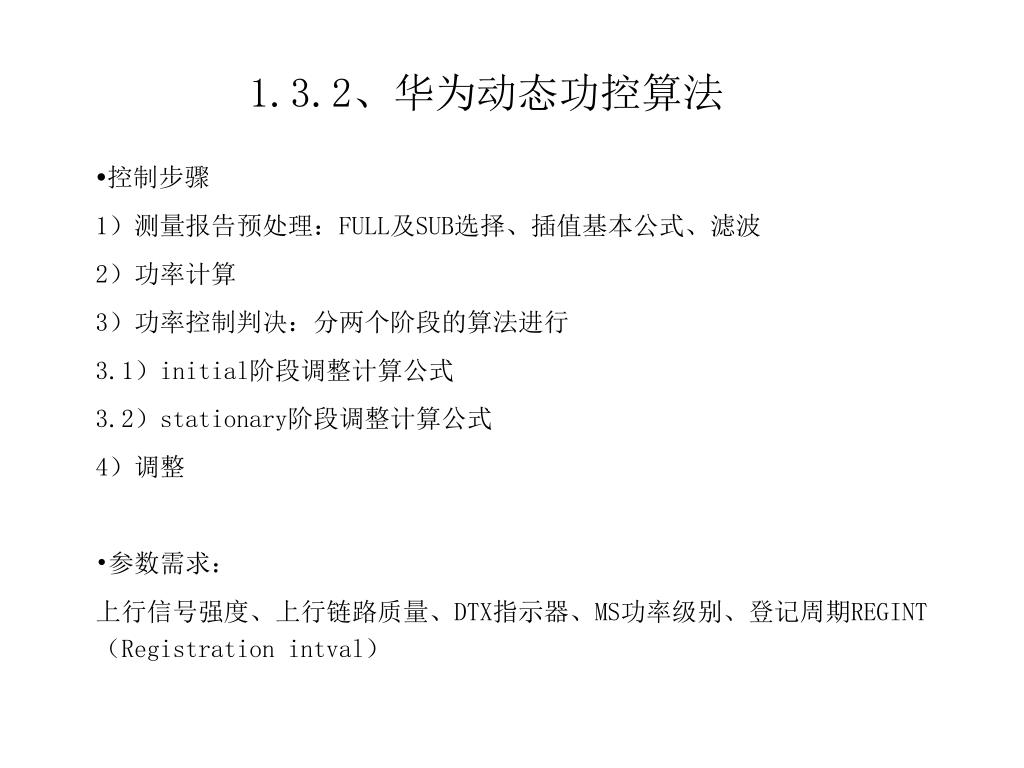

  8. 1.3.2、华为动态功控算法 控制步骤 1）测量报告预处理：FULL及SUB选择、插值基本公式、滤波 2）功率计算 3）功率控制判决：分两个阶段的算法进行 3.1）initial阶段调整计算公式 3.2）stationary阶段调整计算公式 4）调整 参数需求： 上行信号强度、上行链路质量、DTX指示器、MS功率级别、登记周期REGINT（Registration intval）

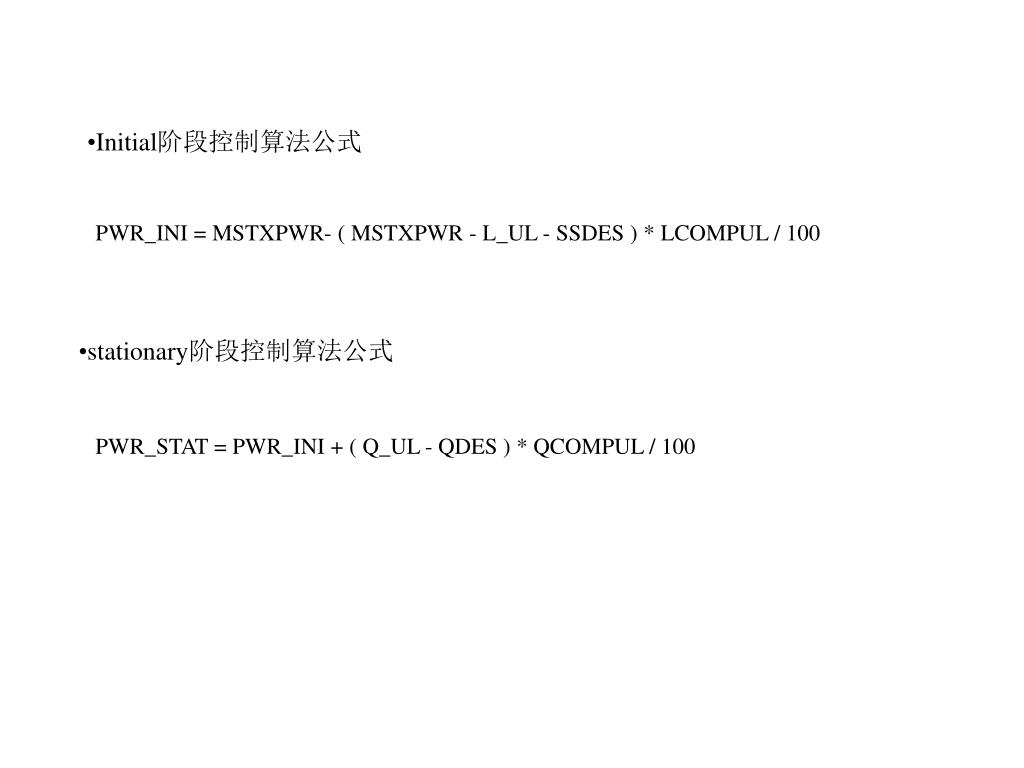

  9. Initial阶段控制算法公式 • stationary阶段控制算法公式 PWR_INI = MSTXPWR- ( MSTXPWR - L_UL - SSDES ) * LCOMPUL / 100 PWR_STAT = PWR_INI + ( Q_UL - QDES ) * QCOMPUL / 100

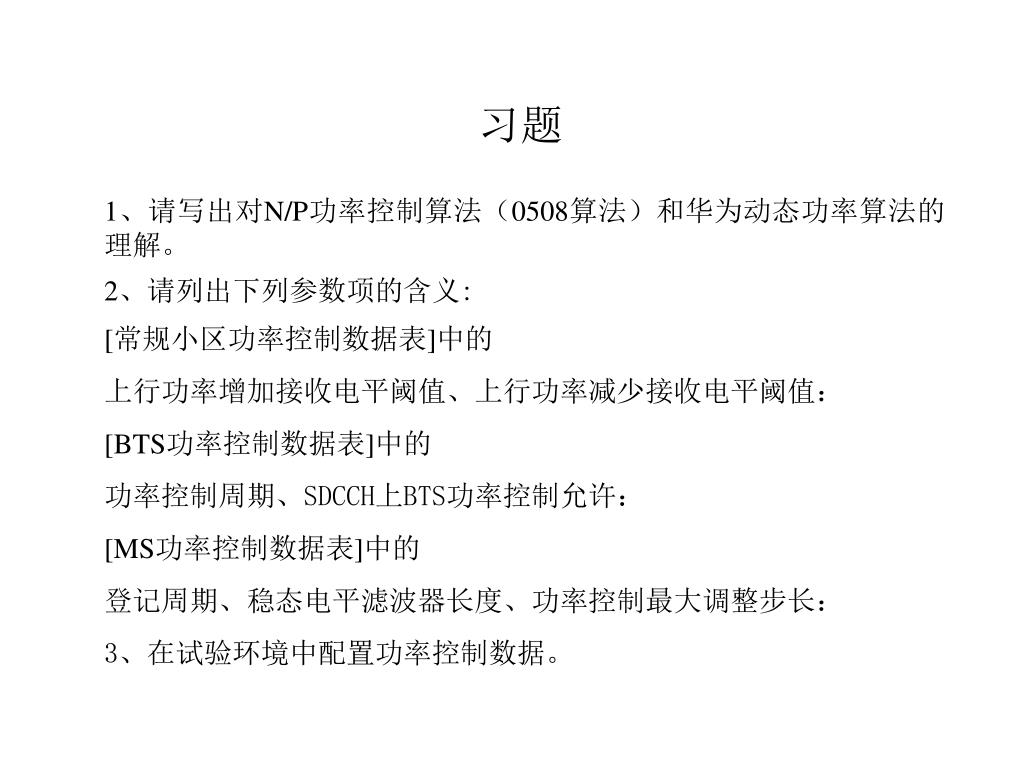

  10. 习题 1、请写出对N/P功率控制算法（0508算法）和华为动态功率算法的理解。 2、请列出下列参数项的含义: [常规小区功率控制数据表]中的 上行功率增加接收电平阈值、上行功率减少接收电平阈值： [BTS功率控制数据表]中的 功率控制周期、SDCCH上BTS功率控制允许： [MS功率控制数据表]中的 登记周期、稳态电平滤波器长度、功率控制最大调整步长： 3、在试验环境中配置功率控制数据。
