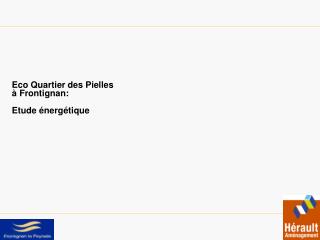

Eco Quartier des Pielles à Frontignan: Etude énergétique PowerPoint Presentation
Download Presentation
Eco Quartier des Pielles à Frontignan: Etude énergétique

Loading in 2 Seconds...

play fullscreen
1 / 28

Eco Quartier des Pielles à Frontignan: Etude énergétique - PowerPoint PPT Presentation


  • 165 Views
  • Uploaded on

Eco Quartier des Pielles à Frontignan: Etude énergétique. Plan de situation. Montpellier. Ecoquartier des Pielles 8,2 ha . Parc 2000. Sète. Site en cours de démolition. Le futur quartier. 45 000 m² SHON 450 à 500 logements / BBC commerces et services Bureaux/activités

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Eco Quartier des Pielles à Frontignan: Etude énergétique' - zion


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
plan de situation
Plan de situation

Montpellier

Ecoquartier

des Pielles

8,2 ha

Parc 2000

Sète

le futur quartier
Le futur quartier
  • 45 000 m² SHON
  • 450 à 500 logements / BBC
  • commerces et services
  • Bureaux/activités
  • Équipements publics
analyse nerg tique de la zac des pielles
Analyse énergétique de la ZAC des Pielles

• Analyse des besoins énergétiques

• Analyse de l’offre énergétique

• Présentation des variantes étudiées

• Bilan énergétique et environnemental des différentes solutions

• Analyse économique

analyse des besoins de chauffage simulation thermique dynamique de la zac
Analyse des besoins de chauffage, Simulation thermique dynamique de la ZAC

3 Niveaux de besoins:

• Lgts individuels

• Lgts intermédiaires

• Lgts collectifs

analyse mensuelle des besoins de chaleur avec et sans solaire thermique
Analyse mensuelle des besoins de chaleur avec et sans solaire thermique

Bâtiments niveau RT2005,

sans solaire thermique

Bâtiments niveau BBC,

sans solaire thermique

Besoins -20%

Bâtiments niveau BBC,

avec solaire thermique

Besoins -45%

analyse nerg tique de la zac des pielles1
Analyse énergétique de la ZAC des Pielles

• Analyse des besoins énergétiques

• Analyse de l’offre énergétique

• Présentation des variantes étudiées

• Bilan énergétique et environnemental des différentes solutions

• Analyse économique

l offre nerg tique
L’offre énergétique

• Le gaz naturel: solution de référence

Energie fossile

Émetteur de CO2

Solution de base: chaque bâtiment est indépendant énergétiquement

Utilisation du gaz en appoint aux autres solutions

l offre nerg tique1
L’offre énergétique

• Le solaire thermique

Energie renouvelable et locale

Pas d’émission de CO2

Utilisation systématique pour la production d’eau chaude sanitaire

l offre nerg tique la biomasse
L’offre énergétique : la biomasse

• Le Bois-énergie

Energie renouvelable, pas d’émission de CO2

• La ressource

l offre nerg tique la biomasse1
L’offre énergétique : la biomasse

• Dimensionnement

La surface au sol de la chaufferie est estimée à 170m² + Silo enterré de 170 m3.

Puissance chaudière bois 830 kW, chaudières gaz 1270 kW.

Combustible: déchets forestiers (possibilité d’utiliser un mix avec 50% de DIB maxi).

Création d’un réseau pour le noyau central (logements collectifs + activités).

l offre nerg tique la biomasse2
L’offre énergétique : la biomasse

• Contraintes

L’utilisation du gaz en appoint est nécessaire.

Surface disponible pour l’implantation de la chaufferie

Passage régulier de camions (1 à 2 fois par semaines au plus froid de l’année).

Gestion technique et financière du réseau de chaleur

l offre nerg tique la g othermie
L’offre énergétique: la géothermie

• La géothermie par pompe à chaleur sur nappe phréatique

Rendement de production (COP) stable sur l’année.

Energie partiellement renouvelable (utilisation de l’électricité).

• La ressource (étude BRGM/département)

Nappe phréatique disponible, avec un débit mobilisable relativement important.

l offre nerg tique la g othermie1
L’offre énergétique: la géothermie

• Le dimensionnement

Dimensionnement réalisé sur la base d’un seul doublet de forage à 40 m.

Pompage de 100m3/h, soit une puissance disponible de 930 kW .

Appoints par chaudières gaz 1170 kW.

Création d’un réseau pour le noyau central (lgts collectifs + activités).

Puissance frigorifique (free-cooling) disponible de 350 kW

• Les contraintes

Possible présence d’argile, peu perméable.

Validation de la ressource géothermale à effectuer.

L’utilisation du gaz en appoint est nécessaire.

Gestion technique et financière du réseau de chaleur.

analyse nerg tique de la zac des pielles2
Analyse énergétique de la ZAC des Pielles

• Analyse des besoins énergétiques

• Analyse de l’offre énergétique

• Présentation des variantes étudiées

• Bilan énergétique et environnemental des différentes solutions

• Analyse économique

variante 0g et 2gs productions ind pendantes par b timent
Variante 0G et 2Gsproductions indépendantes par bâtiment

Variante 0G

• Bâtiments niveau RT 2005

• Production indépendante par bâtiment

• Energie Gaz naturel, équipements standards

Variante 2Gs

• Bâtiments niveau BBC

• Energie Gaz naturel, solaire thermique chaudières condensation

variantes 2bs 2pns production centralis e r seau partiel
Variantes 2Bs 2Pnsproduction centralisée (réseau partiel)

Variante 2Bs

• Bâtiments niveau BBC

• Energie Bois/ appoint Gaz et solaire thermique

Variante 2Pn’s

• Bâtiments niveau BBC

• Pompe à chaleur sur nappe phréatique et solaire thermique

analyse nerg tique de la zac des pielles3
Analyse énergétique de la ZAC des Pielles

• Analyse des besoins énergétiques

• Analyse de l’offre énergétique

• Présentation des variantes étudiées

• Bilan énergétique et environnemental des différentes solutions

• Analyse économique

analyse nerg tique de la zac des pielles4
Analyse énergétique de la ZAC des Pielles

• Analyse des besoins énergétiques

• Analyse de l’offre énergétique

• Présentation des variantes étudiées

• Bilan énergétique et environnemental des différentes solutions

• Analyse économique
