Presentation Transcript

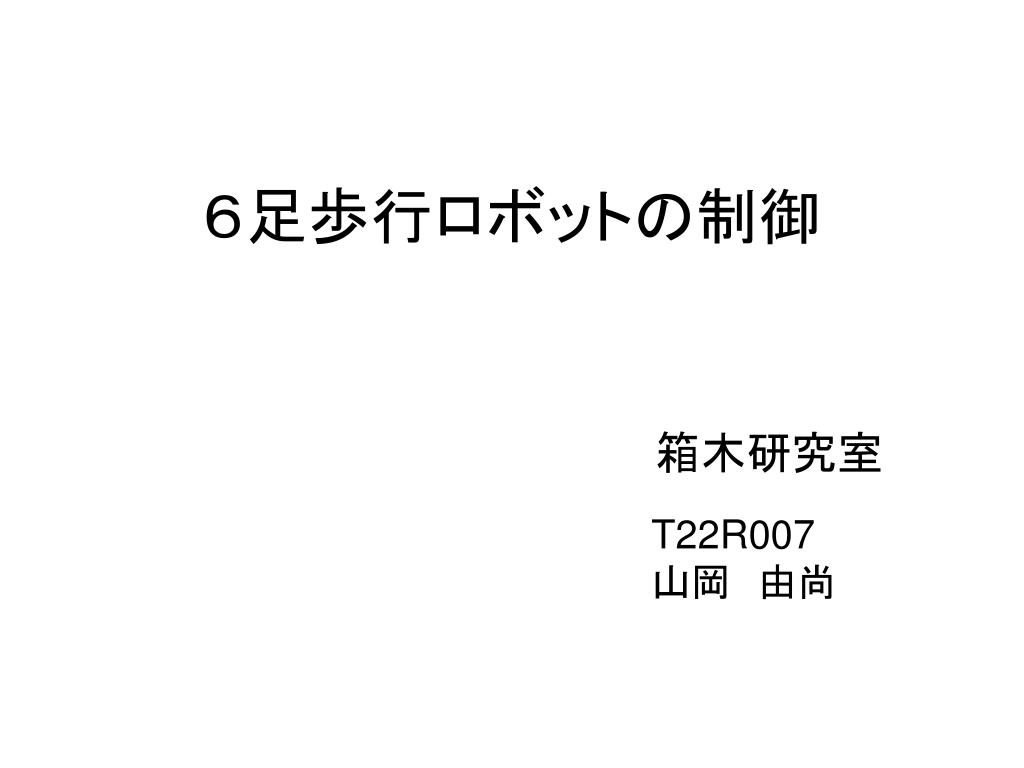

slide1
6足歩行ロボットの制御

箱木研究室

T22R007

山岡 由尚

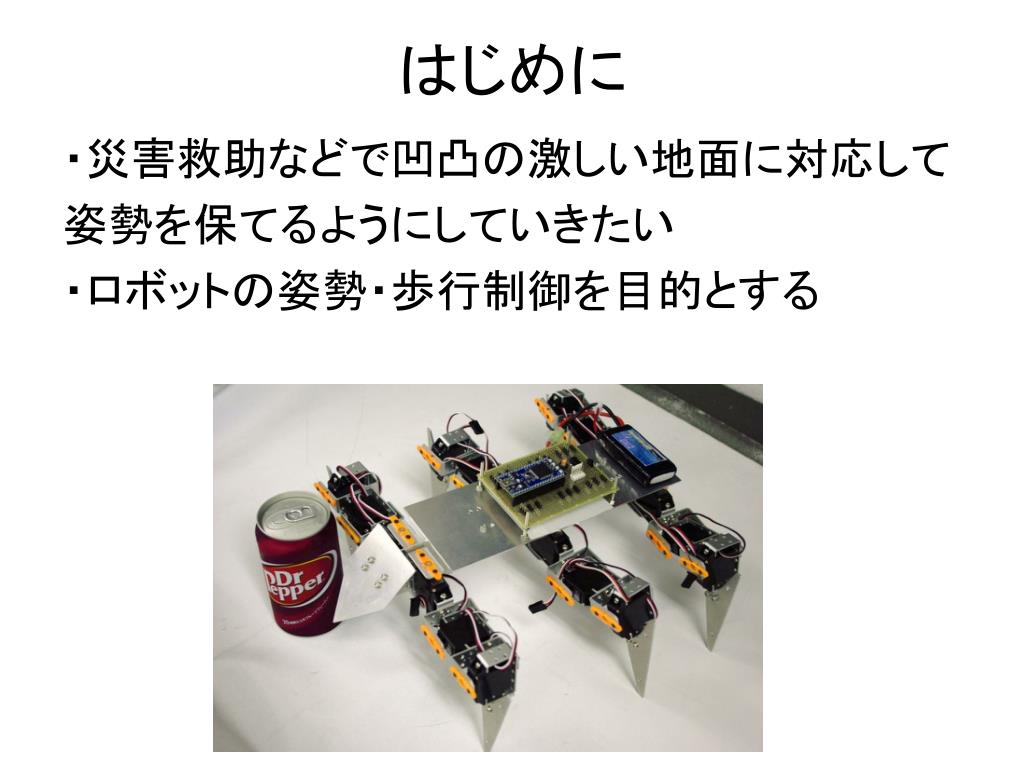

slide2
はじめに

・災害救助などで凹凸の激しい地面に対応して

姿勢を保てるようにしていきたい

・ロボットの姿勢・歩行制御を目的とする

slide3
本体構成
  • ・RCサーボ:GWSMICRO/2BBMG/F(フタバ)
  • 電源6[V]トルク6.4[kg・cm]
  • 重量28[g]速度0.14[s/60°]
  • ・mbedマイコン[32bit](NXP)
  • クロック 96[MHz] フラッシュ 512[kB]
  • SRAM64[kB]

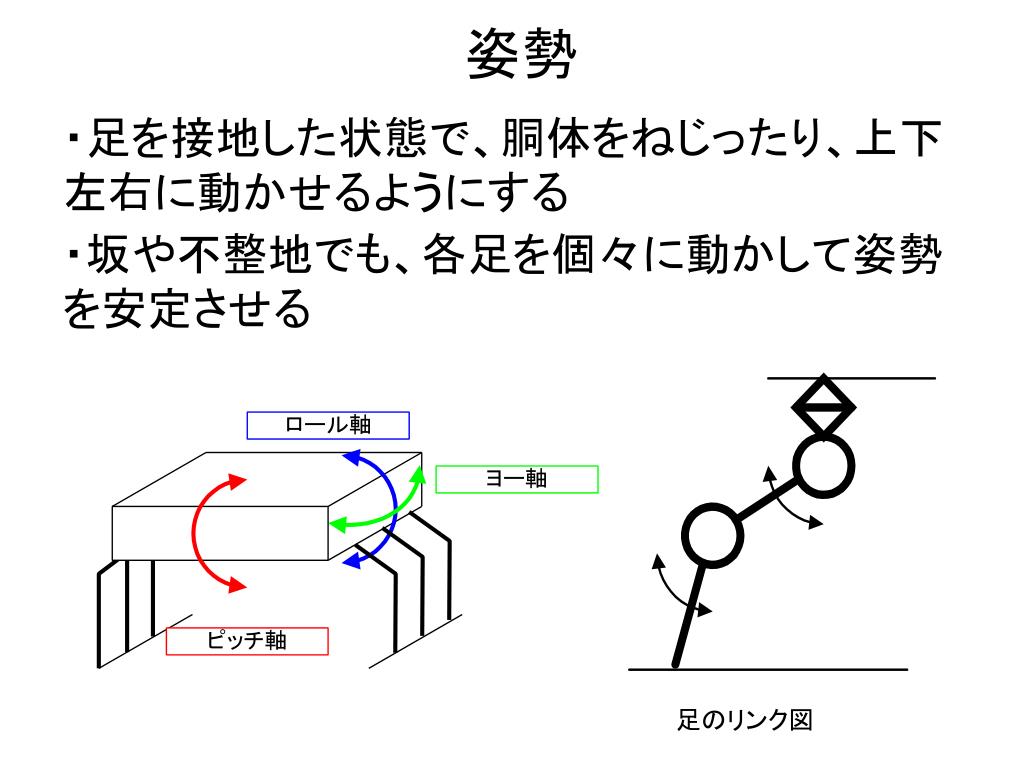

slide4
姿勢

・足を接地した状態で、胴体をねじったり、上下左右に動かせるようにする

・坂や不整地でも、各足を個々に動かして姿勢を安定させる

足のリンク図

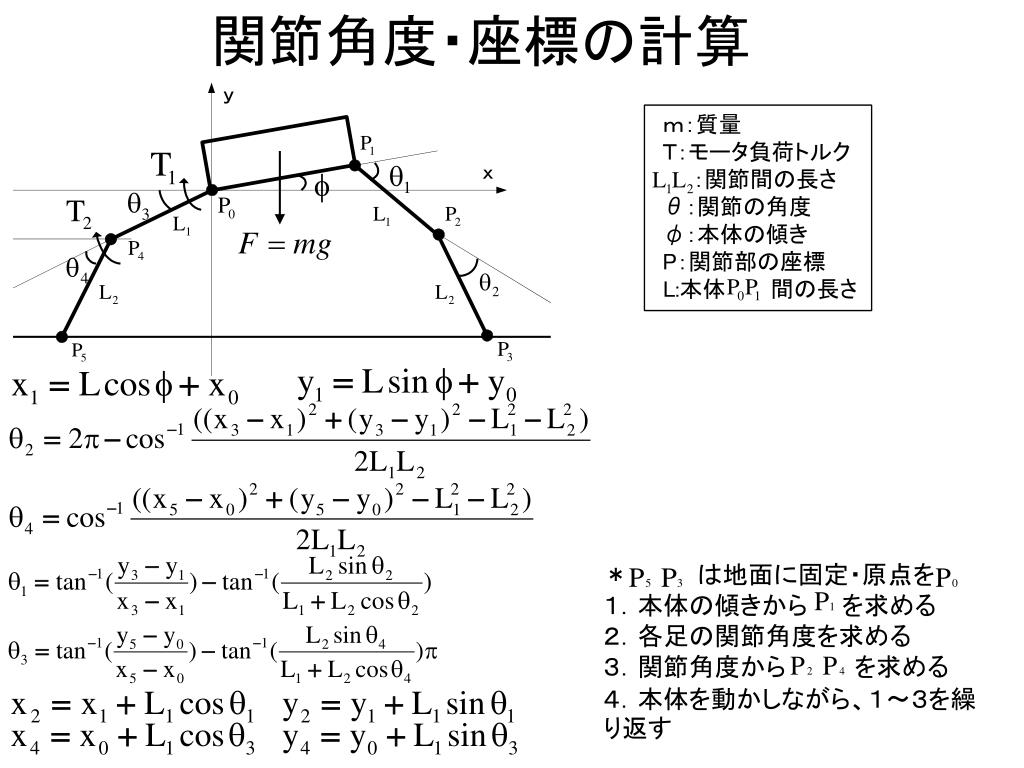

slide5
  関節角度・座標の計算

*    は地面に固定・原点を

1.本体の傾きから  を求める

2.各足の関節角度を求める

3.関節角度から    を求める

4.本体を動かしながら、1~3を繰り返す

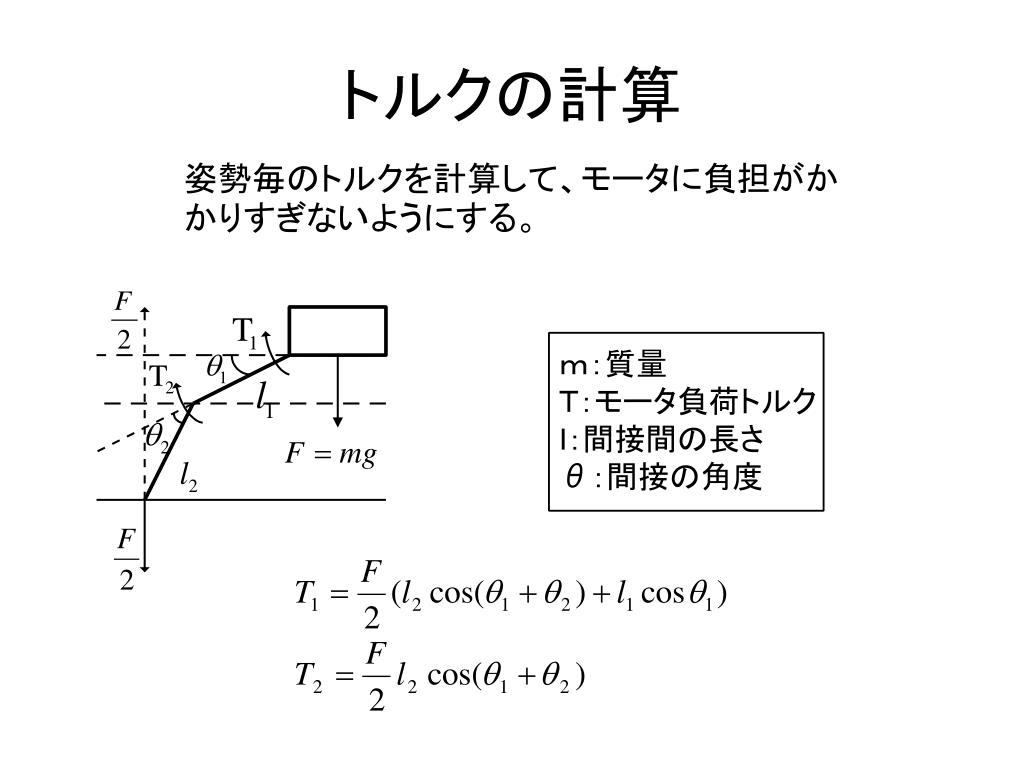

slide6
トルクの計算

姿勢毎のトルクを計算して、モータに負担がかかりすぎないようにする。

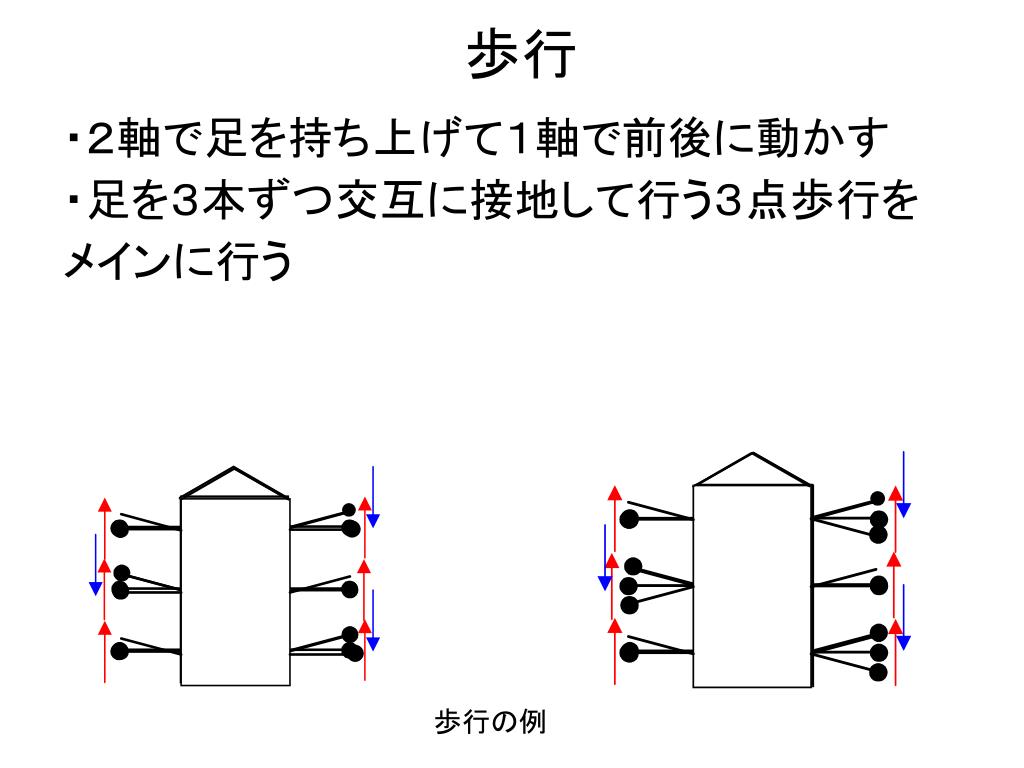

slide7
歩行

・2軸で足を持ち上げて1軸で前後に動かす

・足を3本ずつ交互に接地して行う3点歩行を

メインに行う

歩行の例

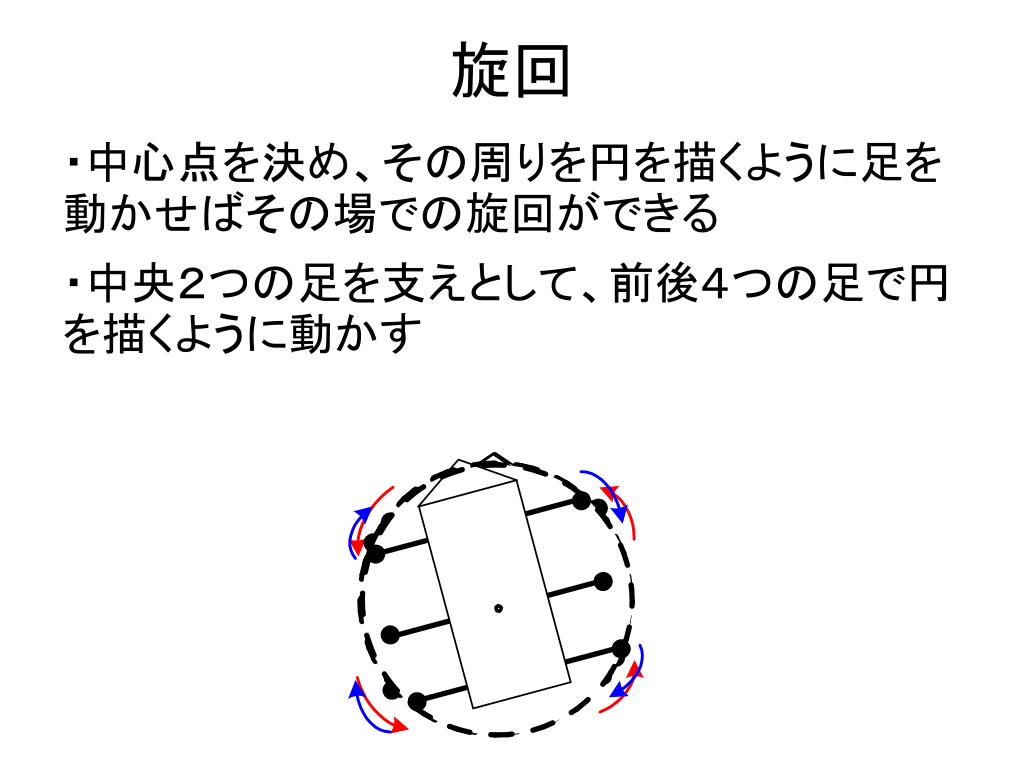

slide8
旋回

・中心点を決め、その周りを円を描くように足を動かせばその場での旋回ができる

・中央2つの足を支えとして、前後4つの足で円を描くように動かす

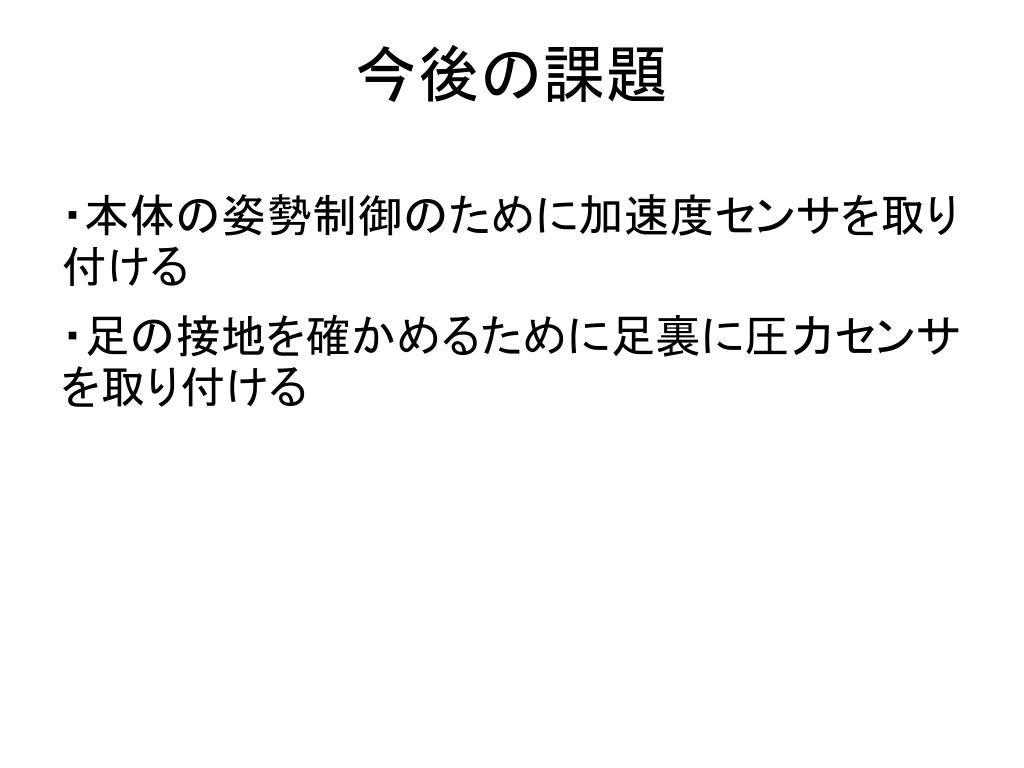

slide9
今後の課題

・本体の姿勢制御のために加速度センサを取り付ける

・足の接地を確かめるために足裏に圧力センサを取り付ける
