Presentation Transcript

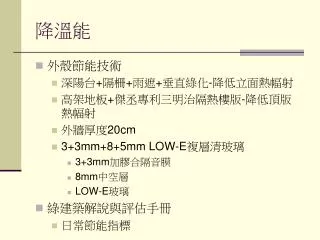

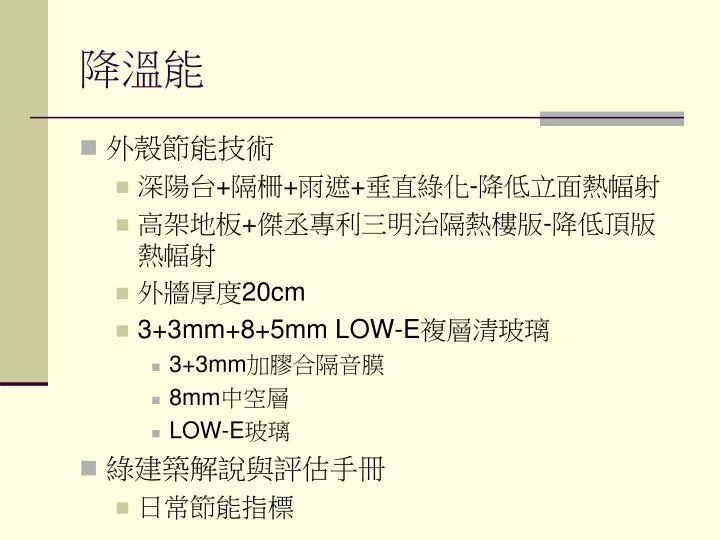

  1. 降溫能 • 外殼節能技術 • 深陽台+隔柵+雨遮+垂直綠化-降低立面熱幅射 • 高架地板+傑丞專利三明治隔熱樓版-降低頂版熱幅射 • 外牆厚度20cm • 3+3mm+8+5mm LOW-E複層清玻璃 • 3+3mm加膠合隔音膜 • 8mm中空層 • LOW-E玻璃 • 綠建築解說與評估手冊 • 日常節能指標

  2. 深陽台與雨遮

  3. 格柵 • 垂直格柵 • 可擋南北向方位角斜射之日射 • 水平格柵　雨遮 • 可擋南,東,西向高傾斜角之輻射線

  4. 格柵遮陽效益

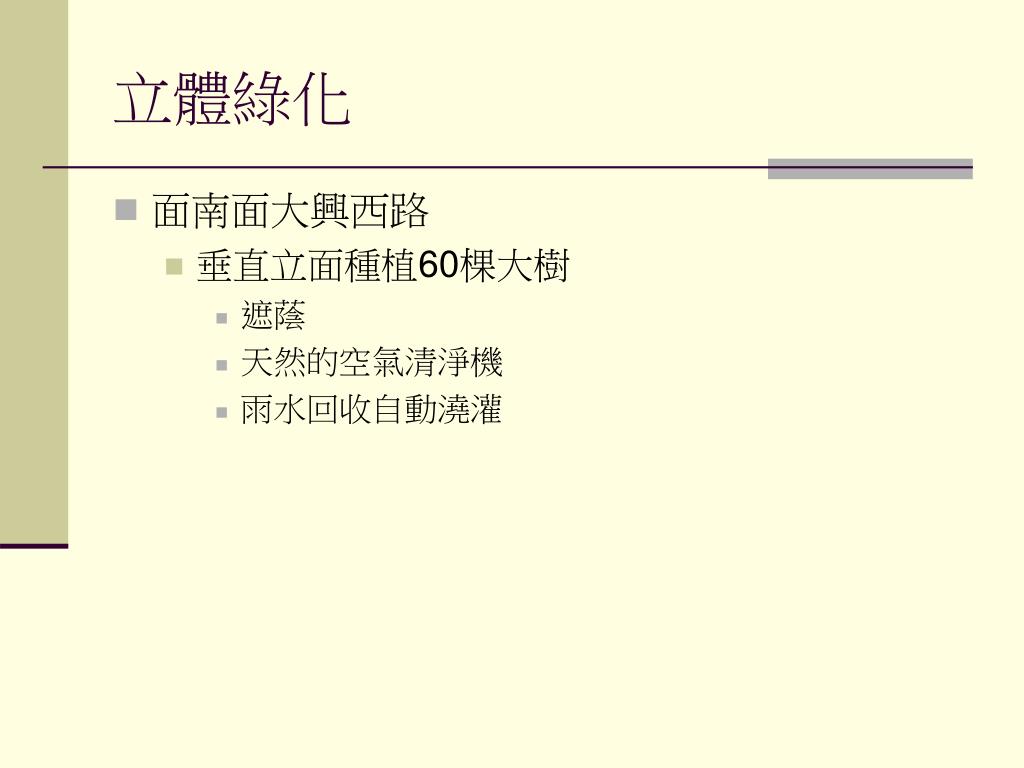

  5. 立體綠化 • 面南面大興西路 • 垂直立面種植60棵大樹 • 遮蔭 • 天然的空氣清淨機 • 雨水回收自動澆灌

  6. 膠合玻璃 特性： • 安全性高-由於中間膜強韌且富粘著力，受衝擊時不易被貫穿； • 即使破損，玻璃片也不易飛散。 • 因此較其他種類的玻璃更具耐震、防盜、防彈、防爆性。 • 節省能源-中間膜可減低太陽輻熱的穿透，節省建築物冷氣的耗電量。 • 隔音-中間膜具有隔音的效果。 • 防紫外線-中間膜能阻隔百分之九十九的紫外線， • 延緩室內傢俱、窗簾褪色。

  7. 複層玻璃 特性： • 在兩片玻璃間灌滿乾燥空氣或惰性氣體 • 藉由玻璃間的夾層，阻斷溫度傳導，以 • 達到斷熱的效果 • 隔熱效果佳。 • 與膠合玻璃搭配隔音效果更佳。

  8. Ｌow-E 玻璃 • 低輻射玻璃（Low-E glass）是一種表面具有一層極細薄的氧化金屬鍍膜的透明玻璃，這種膜層具有極低的表面輻射率，容許波長380nm至780nm的可見光波通過，但對波長780~3000nm以及3000nm以上的遠紅外線熱輻射的反射率相當高，因此有方向性的阻擋住熱的穿透，在寒帶地區可以隔熱保溫，在熱帶或亞熱帶地區可以減少室外陽光所傳遞的熱，以減輕空調負荷。

  9. 亞熱帶、熱帶區域鍍膜面安裝於#2面 寒帶區域使用鍍膜面安裝於#3面(由建築物外側往內數) 鍍膜面的選擇： 夏季:阻斷大量輻射能的穿透，僅少數的熱能 進入室內（鍍面在第二面）保持涼爽。 低輻射雙層玻璃構造圖 冬季: 室內的熱能因Low-E雙層玻璃的阻斷而 不易輻射至室外，而能保暖。

  10. LOW-E低輻射雙層節能玻璃數據相較 熱能降低66%

  11. 綠屋頂-屋頂隔熱工法 三明治減音隔熱樓版 高架地板

  12. 專利隔熱樓板構造 結構層 隔熱層

  13. 專利隔熱樓板構造 • 結構層 • 依原設計厚度及鋼筋配筋方式施作。 • 結構體符合原設計之實心構造，不影響原結構強度，增加結構體抗震度及使用年限 • 隔熱層 • 發泡聚苯乙烯複合板,有靜音隔熱的效果 • 水電管線配置於樓版結構外之發泡聚苯乙烯複合板內,日後管線故障，維修及檢測不影響結構

  14. 發泡聚苯乙烯複合板

  15. 版構造示意 樓版結構 隔熱層

  16. 裂縫自癒性工法-五皮油毛氈多層塗佈

  17. 易防水維修的綠屋頂-高架地板模組化 組件式高架地板,易維修

  18. 易防水維修的綠屋頂-植裁系統模組化 組件式覆土,易更換維修

  19. 一般屋頂熱傳導率比較

  20. 屋頂熱傳導率1.93降至0.48 熱傳導率降低75%
