  1. 光源原理与设计—高压汞灯 诸定昌 6.4 超高压汞灯

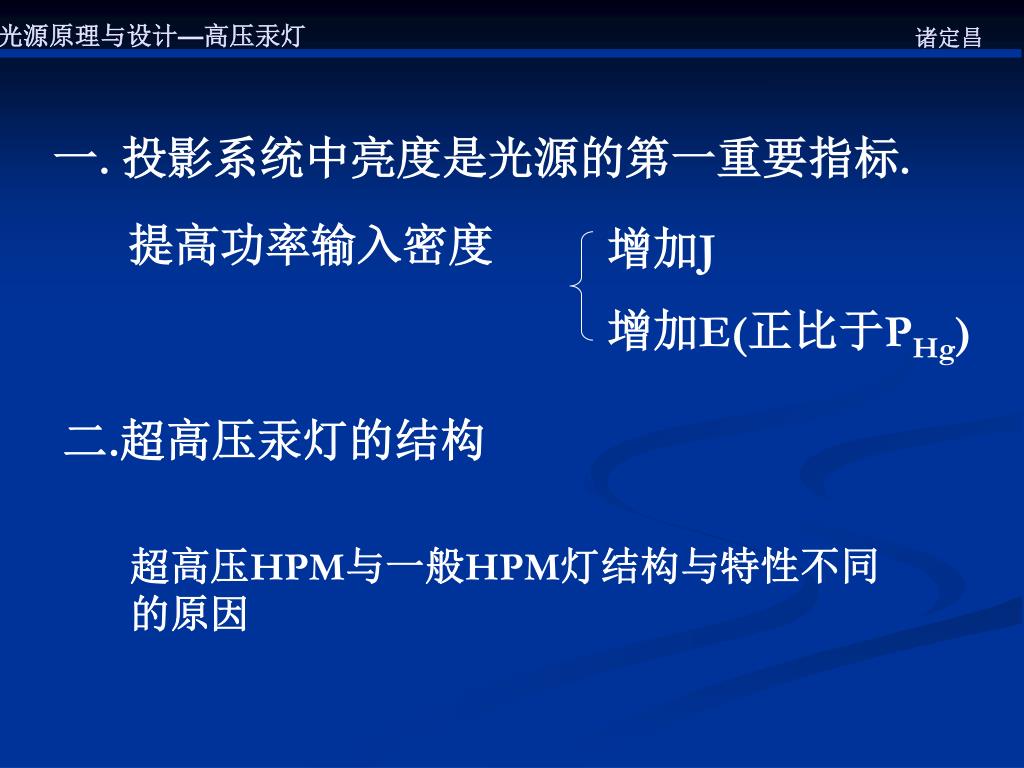

  2. 光源原理与设计—高压汞灯 诸定昌 一. 投影系统中亮度是光源的第一重要指标. 提高功率输入密度 增加J 增加E(正比于PHg) 二.超高压汞灯的结构 超高压HPM与一般HPM灯结构与特性不同的原因

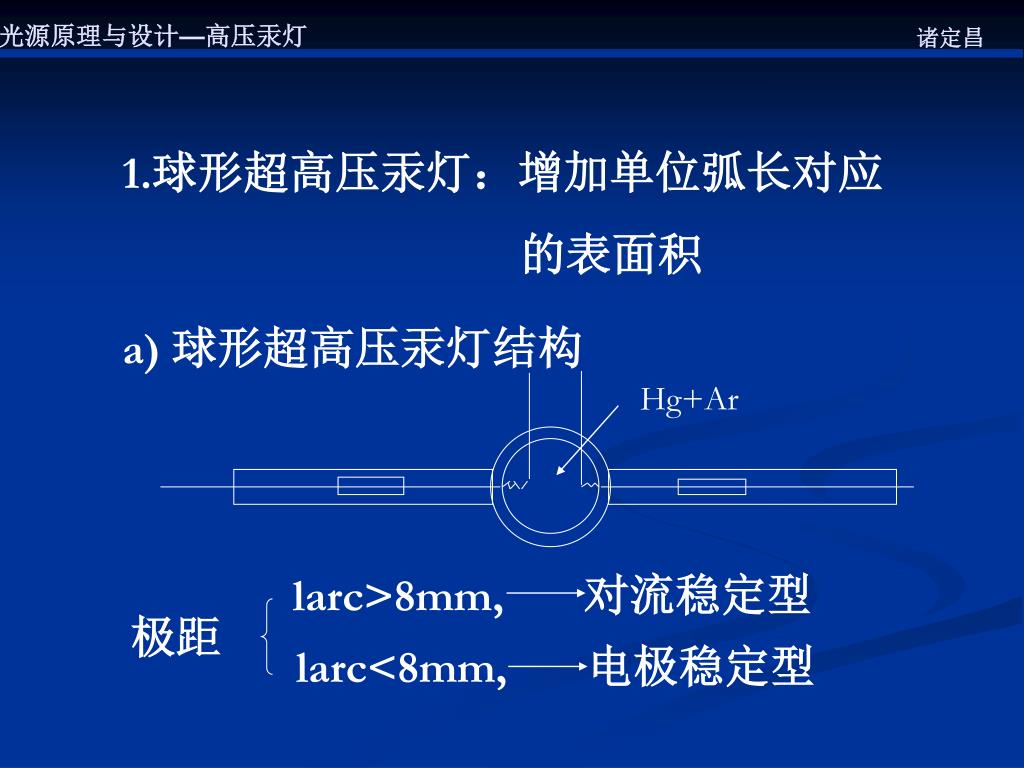

  3. 光源原理与设计—高压汞灯 诸定昌 1.球形超高压汞灯：增加单位弧长对应 的表面积 a) 球形超高压汞灯结构 Hg+Ar larc>8mm, 对流稳定型 极距 larc<8mm, 电极稳定型

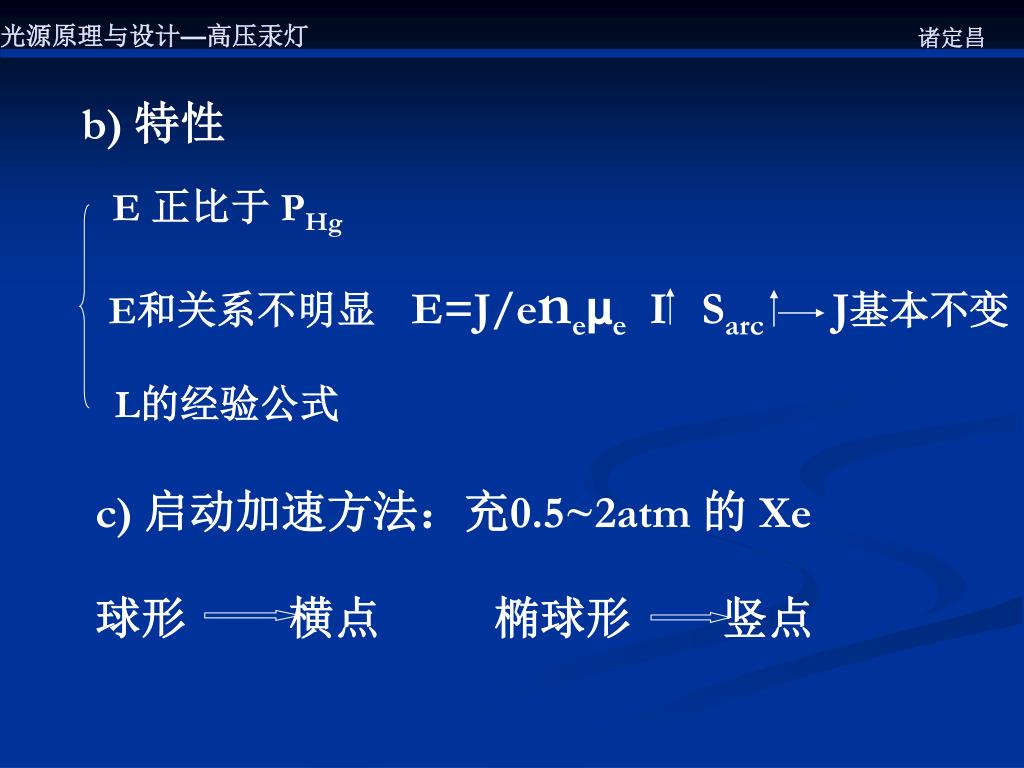

  4. 光源原理与设计—高压汞灯 诸定昌 b) 特性 E 正比于 PHg E和关系不明显E=J/eneµe I Sarc J基本不变 L的经验公式 c) 启动加速方法：充0.5~2atm 的 Xe 球形 横点 椭球形 竖点

  5. 光源原理与设计—高压汞灯 诸定昌 2. 毛细管超高压汞灯 d=1~3mm 管壁稳定型 石英 灯管成毛细管 钨组玻璃 过渡玻璃 石英 漏磁变压器 Hg+Ar 5kPa

  6. 光源原理与设计—高压汞灯 诸定昌 *UHP 光源 多媒体投影仪 背投TV CRT LCD 光源，微型卤钨灯 CCFL 显示方式 LCOS 光源：MH, UHP PDP (Plasma Display Panel)

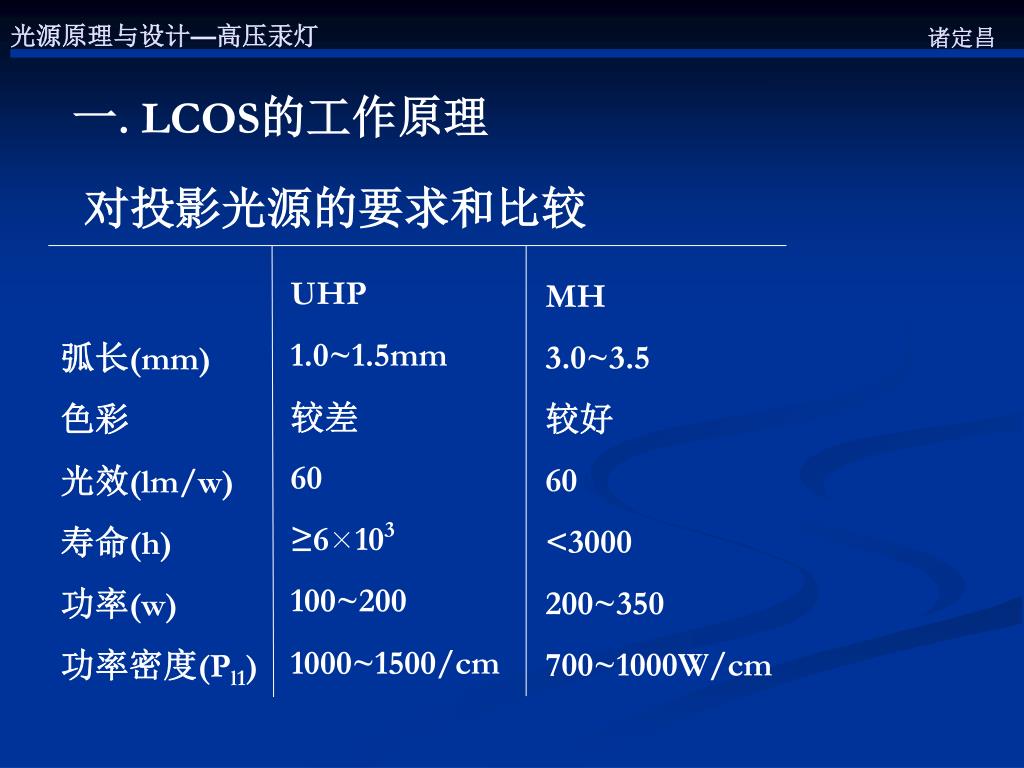

  7. 光源原理与设计—高压汞灯 诸定昌 一. LCOS的工作原理 对投影光源的要求和比较 UHP 1.0~1.5mm 较差 60 ≥6×103 100~200 1000~1500/cm MH 3.0~3.5 较好 60 <3000 200~350 700~1000W/cm 弧长(mm) 色彩 光效(lm/w) 寿命(h) 功率(w) 功率密度(Pl1)

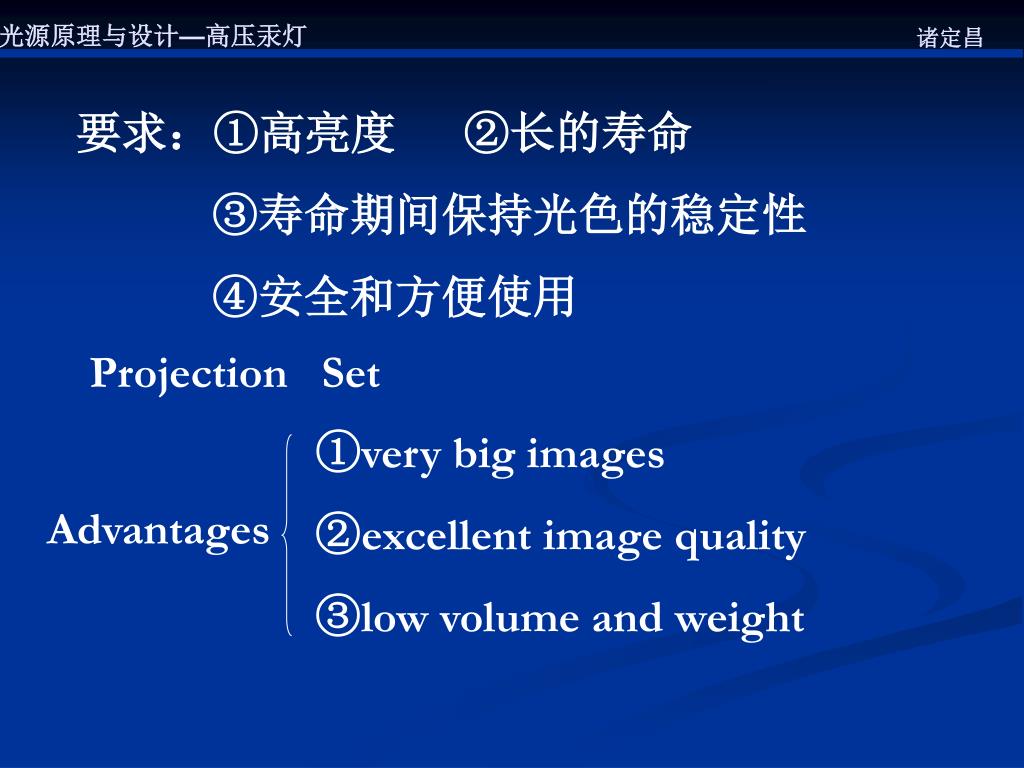

  8. 光源原理与设计—高压汞灯 诸定昌 要求：①高亮度 ②长的寿命 ③寿命期间保持光色的稳定性 ④安全和方便使用 Projection Set ①very big images ②excellent image quality ③low volume and weight Advantages

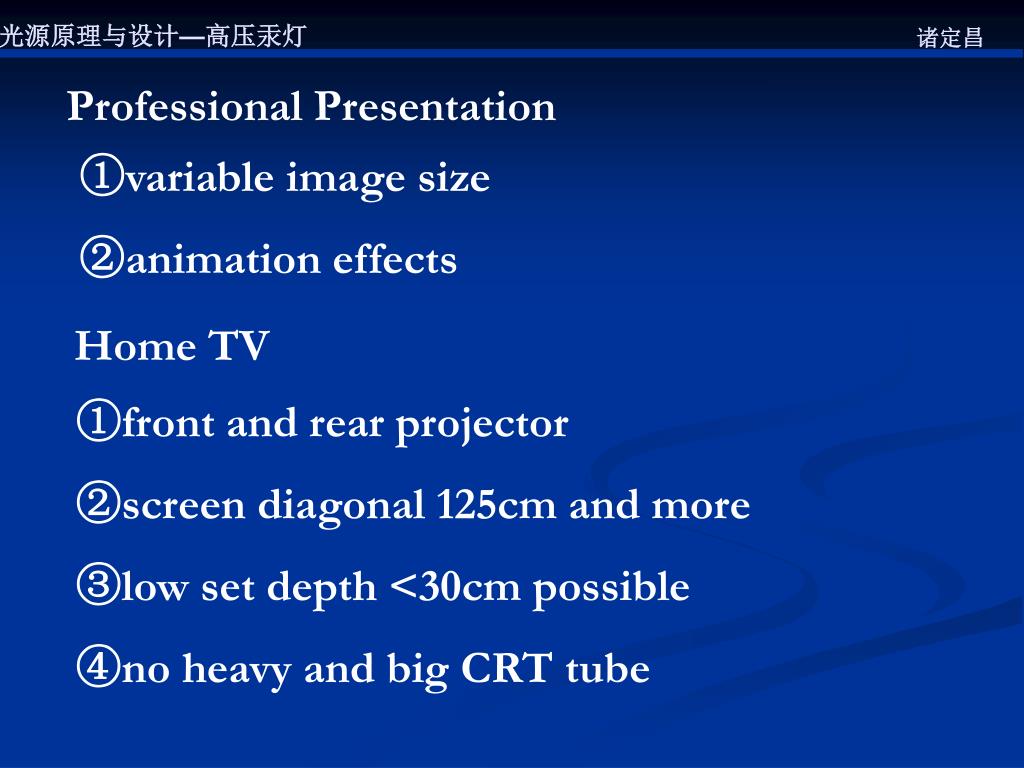

  9. 光源原理与设计—高压汞灯 诸定昌 Professional Presentation ①variable image size ②animation effects Home TV ①front and rear projector ②screen diagonal 125cm and more ③low set depth <30cm possible ④no heavy and big CRT tube

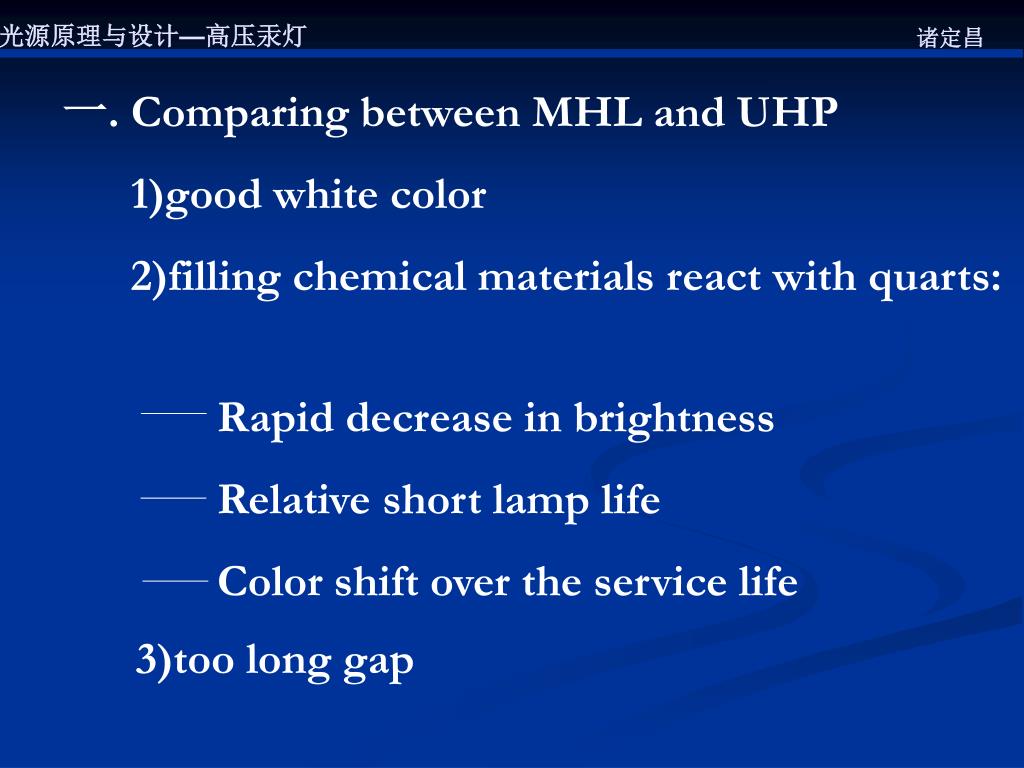

  10. 光源原理与设计—高压汞灯 诸定昌 • Comparing between MHL and UHP • 1)good white color • 2)filling chemical materials react with quarts: Rapid decrease in brightness Relative short lamp life Color shift over the service life 3)too long gap

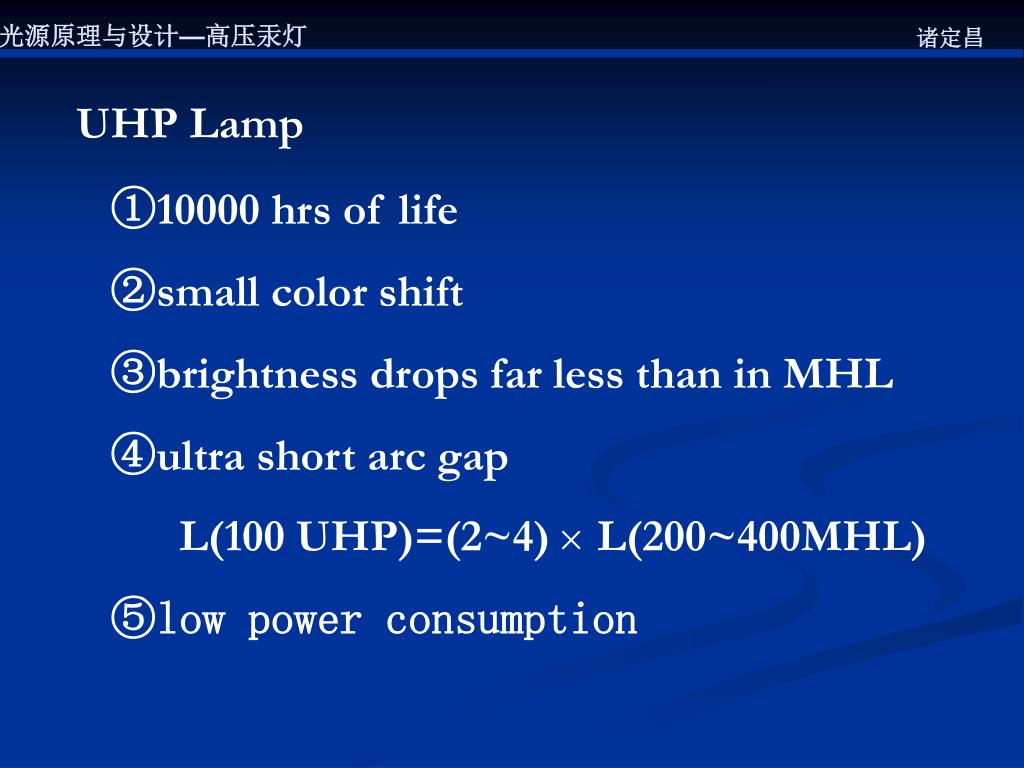

  11. 光源原理与设计—高压汞灯 诸定昌 UHP Lamp ①10000 hrs of life ②small color shift ③brightness drops far less than in MHL ④ultra short arc gap L(100 UHP)=(2~4) × L(200~400MHL) ⑤low power consumption

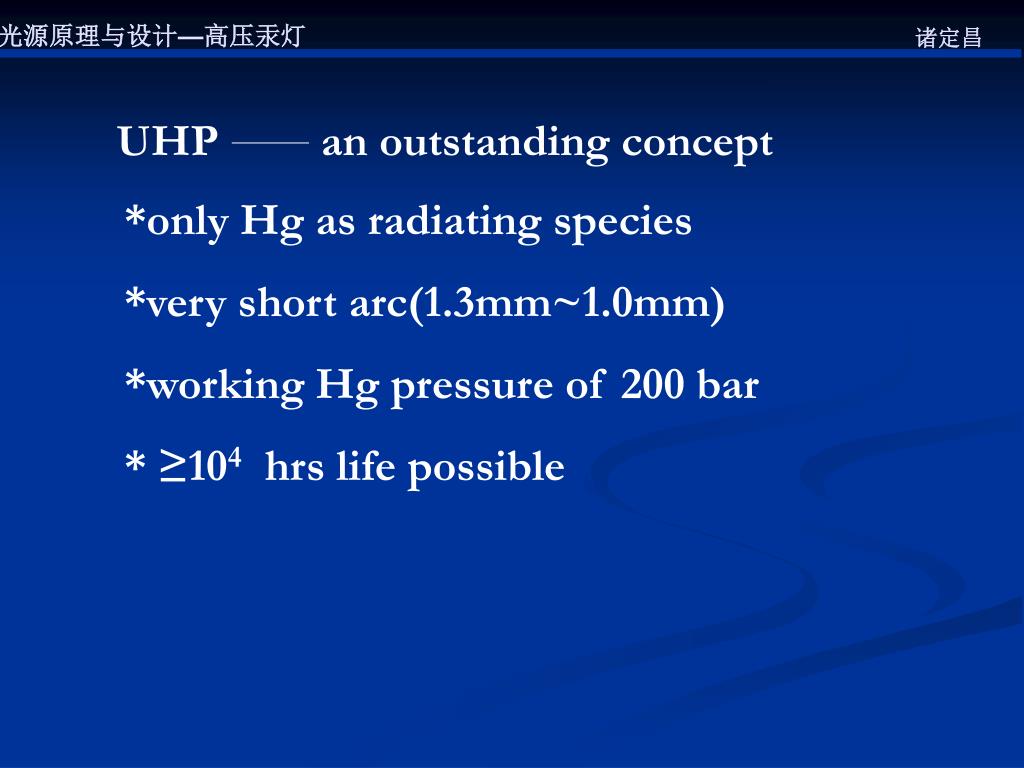

  12. 光源原理与设计—高压汞灯 诸定昌 UHP an outstanding concept *only Hg as radiating species *very short arc(1.3mm~1.0mm) *working Hg pressure of 200 bar * ≥104 hrs life possible

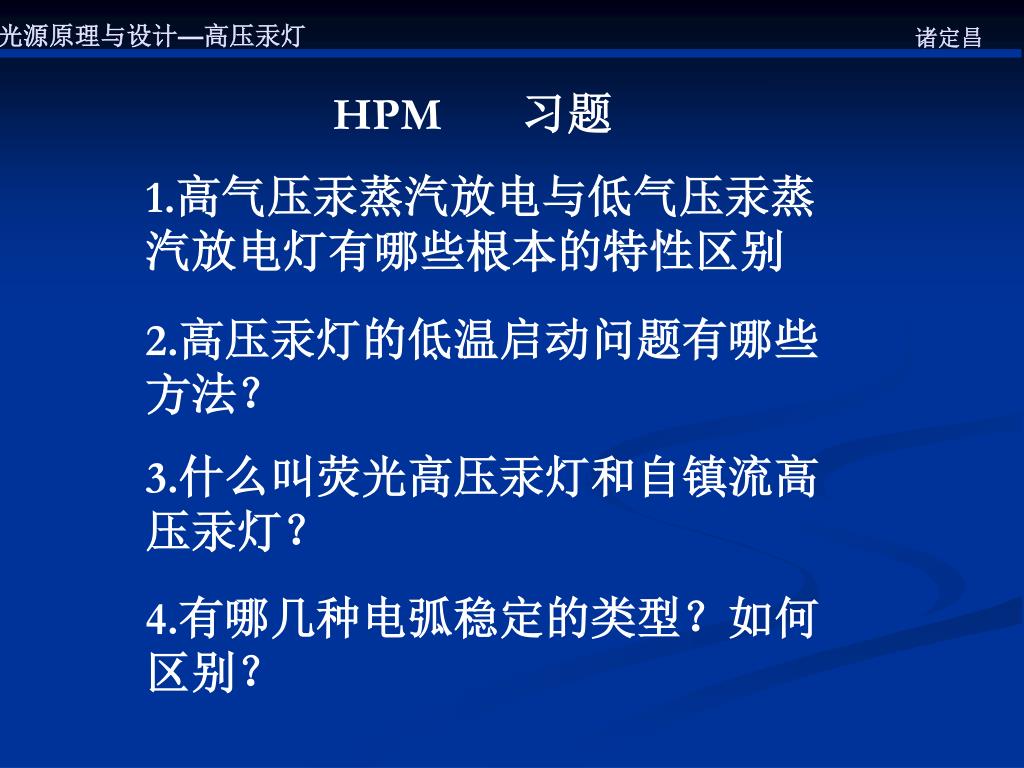

  13. 光源原理与设计—高压汞灯 诸定昌 HPM 习题 1.高气压汞蒸汽放电与低气压汞蒸汽放电灯有哪些根本的特性区别 2.高压汞灯的低温启动问题有哪些方法？ 3.什么叫荧光高压汞灯和自镇流高压汞灯？ 4.有哪几种电弧稳定的类型？如何区别？
