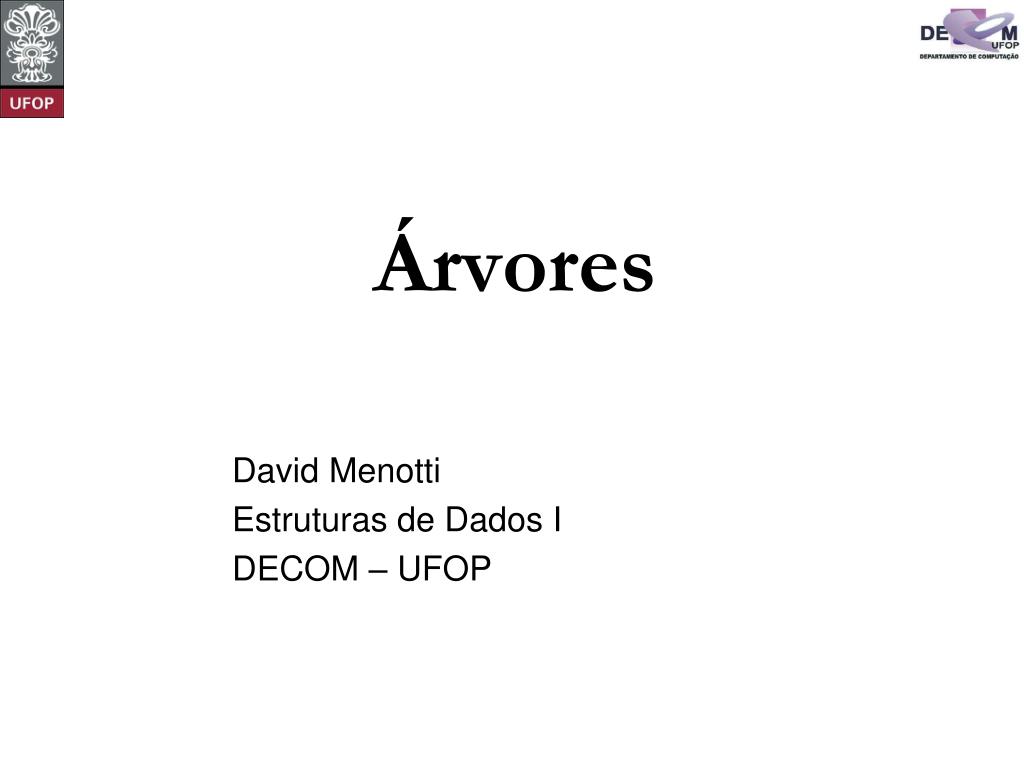

rvores

Árvores

David Menotti

Estruturas de Dados I

DECOM – UFOP

conceitos b sicos
Conceitos básicos
  • Organiza um conjunto de acordo com uma estrutura hierárquica.
  • Contém elementos que são chamados de nós
  • O “pai de todos” é a raiz – 1º. da hierarquia
  • O contéudo de um nó pode ser de qualquer tipo que se deseje representar
defini o aho hopcroft e ullman 1983
Definição (Aho, Hopcroft e Ullman - 1983)
  • Um único nó é uma árvore. Este nó é raiz da árvore.
  • Suponha que n é um nó e T1, T2, ..., Tk sejam árvores com raizes n1, n2, ... , nk, respectivamente. Podemos construir uma nova árvore tornando n a raiz e T1, T2, ...., Tk sejam subárvores da raiz. Nós n1, n2, ..., nk são chamados filhos do nó n.
caminho
Caminho
  • Um caminho de ni a nk, onde ni é antecedente a nk,é a sequência de nós para se chegar de ni a nk.
  • Se ni é antecedente a nk, nk é descendente de ni
  • O comprimento do caminho é o número de nós do caminho – 1.
outros conceitos
Outros conceitos
  • Nó que não tem antecedente: raiz;
  • Nós que não tem descendentes são chamados de nós folhas. (Os outros são os nós internos)
  • A altura de um nó na árvore é o caminho de maior comprimento que se pode fazer deste nó a uma folha.
  • A altura da árvore é a altura de sua raiz.
  • A profundidade de um nó é o comprimento da raiz até o nó (só existe um caminho)
caminhamento
Caminhamento
  • A ordem dos filhos dos nós em uma árvore pode ser ou não significativa.
    • Exemplos, no heap, a ordem dos filhos não tem significado
    • Outros casos, pode se ter um significado (como veremos em pesquisa em árvores binárias)
  • Considera-se que se a e b são nós irmãos, e a está à esquerda de b, então todos seus descendentes estão à esquerda de b e todos os descendentes de b.
caminhamento1
Caminhamento
  • Diversas formas de percorrer ou caminhar em uma árvore listando seus nós, as principais:
    • Pré-ordem (Pré-fixa)
    • Central (Infixa)
    • Pós-ordem (Pós-fixa)
  • Para todas elas:
    • Se T é uma árvore nula, então a lista é nula.
    • Se T é uma árvore de um único nó então a lista contém apenas este nó.
    • O tratamento é diferenciado para os filhos
    • O que muda é a ordem de apresentação da raiz.
pr ordem
Pré-Ordem
  • Pré-ordem: lista o nó raiz, seguido de suas subárvores (da esquerda para a direita), cada uma em pré-ordem.

Procedimento PREORDEM (n: TipoNo);

Início

Lista(n);

Para cada filho f de n, da esquerda para direita faça

PREORDEM(f);

Fim

central
Central
  • Central: lista os nós da 1ª. subárvore à esquerda usando o caminhamento central, lista o nó raiz n, lista as demais subárvores (a partir da 2ª.) em caminhamento central (da esquerda para a direita)

Procedimento CENTRAL (n: TipoNo);

Início

Se Folha(n) então

/* Folha retorna se n é uma folha da árvore ou não */

Lista(n);

Senão

CENTRAL (FilhoMaisEsquerda(n));

Lista (n);

Para cada filho f de n, exceto o mais à esquerda, da esquerda para a direita faça

CENTRAL (f);

Fim;

p s ordem
Pós-Ordem
  • Pós-ordem: Lista os nós das subárvores (da esquerda para a direita) cada uma em pós-ordem, lista o nó raiz.

Procedimento POSORDEM

Início

Para cada filho f de n, da esquerda para direita faça

POSORDEM(f);

Lista(n);

Fim;

exerc cio
Algoritmos e Estrutura de Dados IExercício
  • Crie um TAD TNo em C cuja informação seja um inteiro e possua ponteiros para duas sub-árvores: esquerda e direita;
  • Escreva funções que recebam um ponteiro para a raiz da árvore e façam:
    • o caminhamento pré-ordem
    • o caminhamento pós-ordem
    • o caminhamento central
tad tno
Algoritmos e Estrutura de Dados ITAD TNo

typedef int TItem;

typedef struct TNo* Apontador;

typedef struct TNo {

TItem Item;

Apontador pEsq;

Apontador pDir;

} TNo;

caminhamento preorder
Caminhamento: PreOrder

void PreOrderRec(TNo* pRaiz)

{

if (pRaiz == NULL)

return;

printf(“%d\t”,pRaiz->Item);

PreOrderRec(pRaiz->pEsq);

PreOrderRec(pRaiz->pDir);

}

caminhamento inorder
Caminhamento: InOrder

void InOrderRec(TNo* pRaiz)

{

if (pRaiz == NULL)

return;

InOrder(pRaiz->pEsq);

printf(“%d\t”,pRaiz->Item);

InOrder(pRaiz->pDir);

}

caminhamento postorder
Caminhamento: PostOrder

void PostOrderRec(TNo* pRaiz)

{

if (pRaiz == NULL)

return;

PostOrder(pRaiz->pEsq);

PostOrder(pRaiz->pDir);

printf(“%d\t”,pRaiz->Item);

}

caminhamento preorder n o recursivo
Caminhamento: PreOrdernão recursivo

void PreOrderIt(TNo* pRaiz)

{

TNo* pAux;

TPilha P;

FPVazia(&P);

PEmpilha(&P,&pRaiz);

while(!PEhVazia(&P))

{

PDesempilha(&P,&pAux);

if (pAux == NULL)

continue;

printf(“%d\t”,pAux->Item);

PEmpilha(&P,pAux->pDir);

PEmpilha(&P,pAux->pEsq);

}

}

caminhamento inorder n o recursivo
Caminhamento: InOrdernão recursivo

void InOrderIt(TArvoreBin* pRaiz)

{

TArvoreBin* pAux;

TPilha P; FPVazia(&P);

PEmpilha(&P,pRaiz); pAux = pRaiz->pEsq;

while(!PEhVazia(&P) || pAux != NULL)

{

if (pAux == NULL)

{

PDesempilha(&P,&pAux);

printf("%d\t",pAux->Item);

pAux = pAux->pDir;

}

else

{

PEmpilha(&P,pAux);

pAux = pAux->pEsq;

}

}

}

caminhamento postorder n o recursivo
Caminhamento: PostOrdernão recursivo

void PostOrderIt(TArvoreBin* pRaiz)

{

TArvoreBin *pAux;

TPilha P1,P2;

FPVazia(&P1);

FPVazia(&P2);

PEmpilha(&P2,pRaiz);

pAux = pRaiz;

while(!PEhVazia(&P2) )

{

PDesempilha(&P2,&pAux);

PEmpilha(&P1,pAux);

if (pAux->pEsq != NULL) PEmpilha(&P2,pAux->pEsq);

if (pAux->pDir != NULL) PEmpilha(&P2,pAux->pDir);

}

while(!PEhVazia(&P1) )

{

PDesempilha(&P1,&pAux);

printf("%d\t",pAux->Item);

}

}

exerc cio1
Exercício
  • Crie um TADs TNo e TArvoreBin em C que representem árvores binárias cuja informação seja um inteiro e possuam ponteiros para duas sub-árvores: esquerda e direita;
  • Escreva funções que recebam um ponteiro para a raiz da árvore e façam:
    • o caminhamento pré-ordem
    • o caminhamento pós-ordem
    • o caminhamento central
tads tno e tarvorebin
TADs TNo e TArvoreBin

typedef int TItem;

typedef struct TNo* Apontador;

typedef struct No {

TItem iItem;

struct No* pEsq; /* Apontador pEsq; */

struct No* pDir; /* Apontador pDir; */

} TNo;

typedef struct

{

TNo* pRaiz;

} TArvoreBin;

caminhamento preorder1
Caminhamento: PreOrder

void PreOrderRecX(TArvoreBin* pArv)

{

PreOrderRec(pArv->pRaiz);

}

caminhamento inorder1
Caminhamento: InOrder

void InOrderRecX(TArvoreBin* pArv)

{

InOrderRec(pArv->pRaiz);

}

caminhamento postorder1
Caminhamento: PostOrder

void PostOrderRecX(TArvoreBin* pArv)

{

PostOrderRec(pArv->pRaiz);

}

classifica o de rvores
Classificação de Árvores
  • Árvore Estritamente Binária
    • Se cada nó não-folha em uma árvore binária não tem subárvores esquerda e direita vazias
classifica o de rvores1
Classificação de Árvores
  • Árvore Binária Completa
    • Uma árvore binária completa de nível n é a árvore estritamente binária, onde todos os nós folhas estão no nível n.
classifica o de rvores2
Classificação de Árvores
  • Árvore Binária Quase Completa
    • Uma árvore binária de nível n é uma árvore binária quase completa se:
      • Cada nó folha na árvore esta no nível n ou no nível n-1
      • Para cada nó nd na árvore com um descentente direito no nível n, todos os descendentes esquerdos de nd que são folhas estão também no nível n
