实验二 晶体管共射极单管放大器

实验二 晶体管共射极单管放大器. 实验仪器. 1 、模拟电路实验箱 2 、函数信号发生器 3 、双踪示波器 4 、交流毫伏表 5 、数字万用电表 6 、 2.4K 电阻器. 注意. 检测导线好坏 断电测电阻 导线尽可能短； 合理使用测量仪器、仪表. 1 、调试静态工作点. 先测试顺时针还是逆时针调节 R W 值增加 ?( 不通电 ) 顺时针 只连接直流通路 , 接通＋ 12V 电源、调节 R W ，使 U E ＝ 2.0V ， 用万用表的电压挡测量 U B 、 U E 、 U C 用万用电表电阻挡测量 R B2 值 ( 不通电 ) 。记入表中.

ziarre
Download Presentation

实验二 晶体管共射极单管放大器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验二 晶体管共射极单管放大器

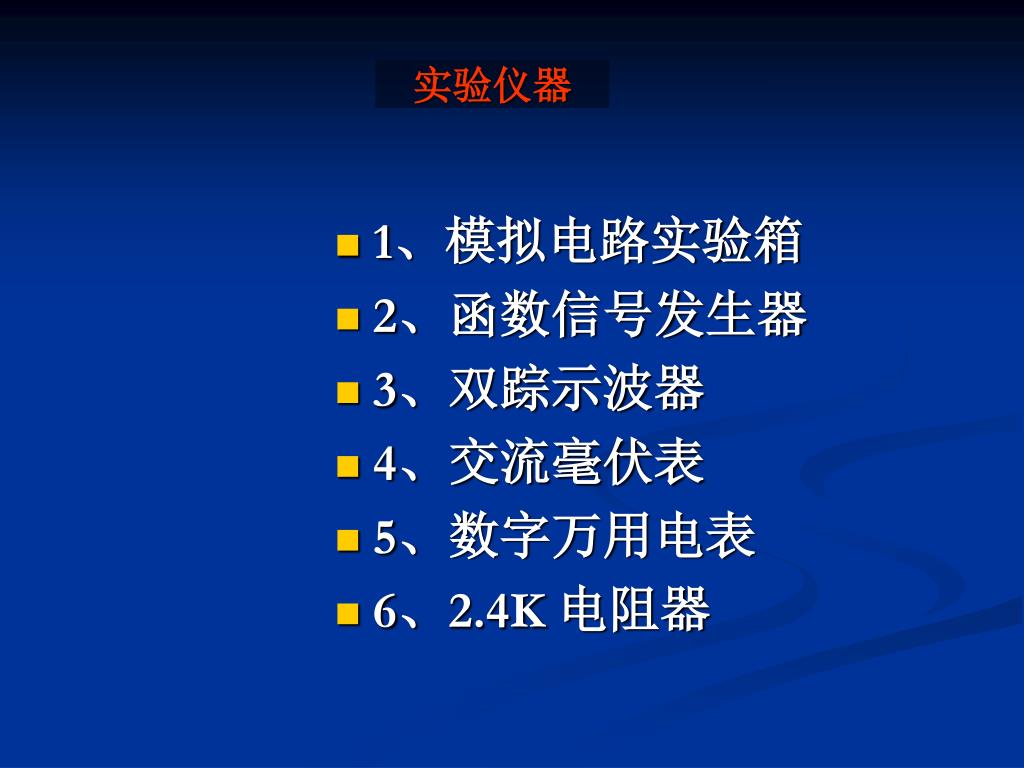

  2. 实验仪器 • 1、模拟电路实验箱 • 2、函数信号发生器 • 3、双踪示波器 • 4、交流毫伏表 • 5、数字万用电表 • 6、2.4K 电阻器

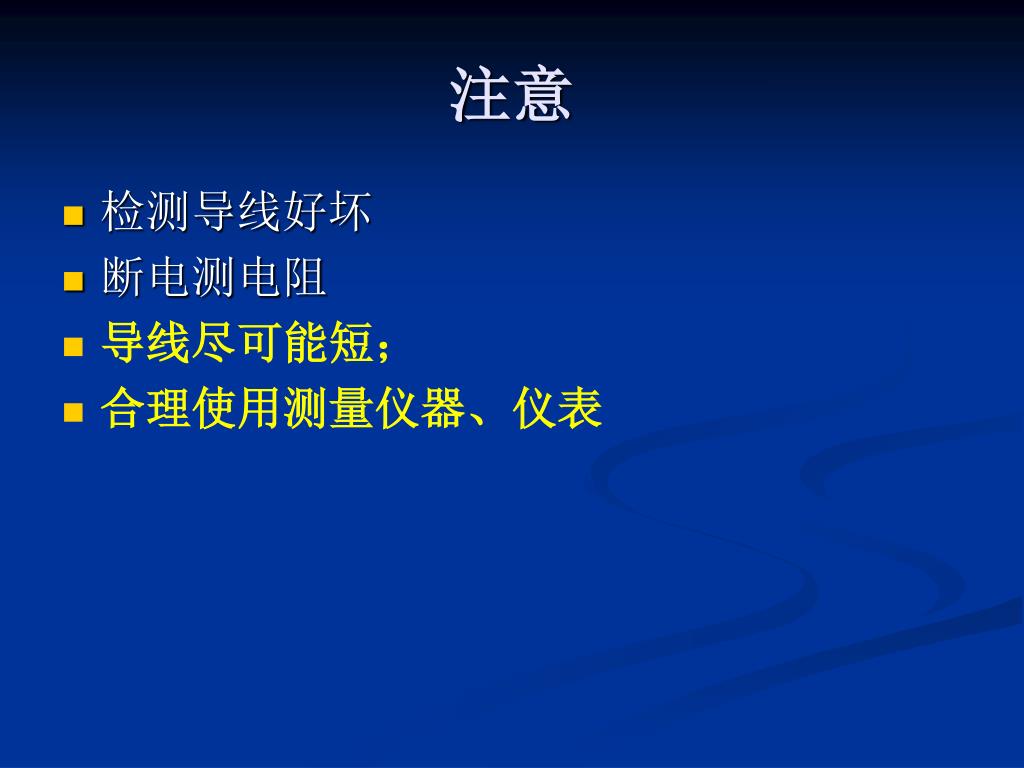

  3. 注意 • 检测导线好坏 • 断电测电阻 • 导线尽可能短； • 合理使用测量仪器、仪表

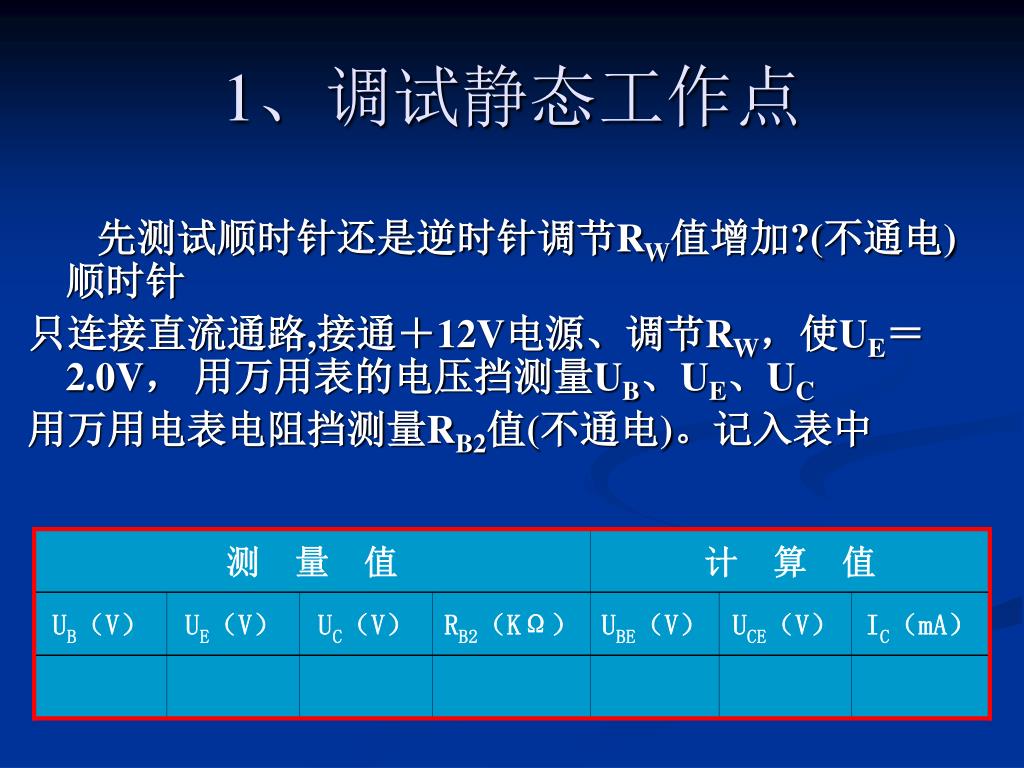

  4. 1、调试静态工作点 先测试顺时针还是逆时针调节RW值增加?(不通电)顺时针 只连接直流通路,接通＋12V电源、调节RW，使UE＝2.0V， 用万用表的电压挡测量UB、UE、UC 用万用电表电阻挡测量RB2值(不通电)。记入表中

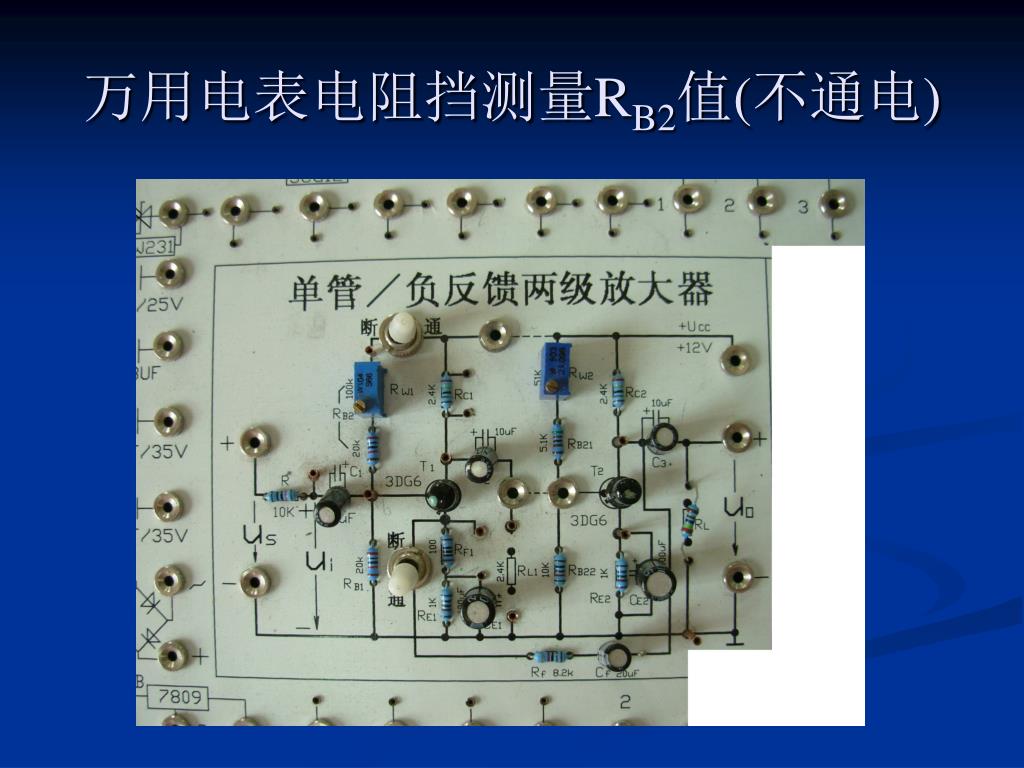

  5. 万用电表电阻挡测量RB2值(不通电)

  6. 2、测量电压放大倍数 输入信号Ui：f=1KHz，Ui=10mV(幅值)，同时用示波器观察放大器输出电压Uo波形，在波形不失真的条件下用交流毫伏表测量下述两种情况下的Uo值，并用双踪示波器观察Uo和Ui的相位关系，记入表中

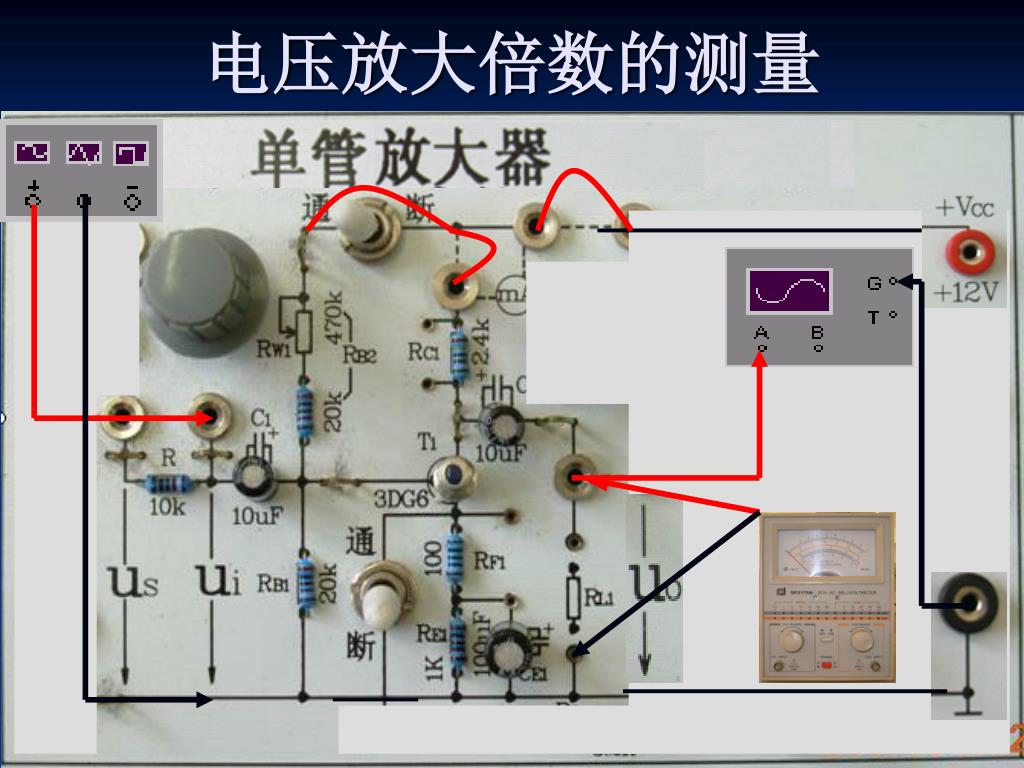

  7. 电压放大倍数的测量

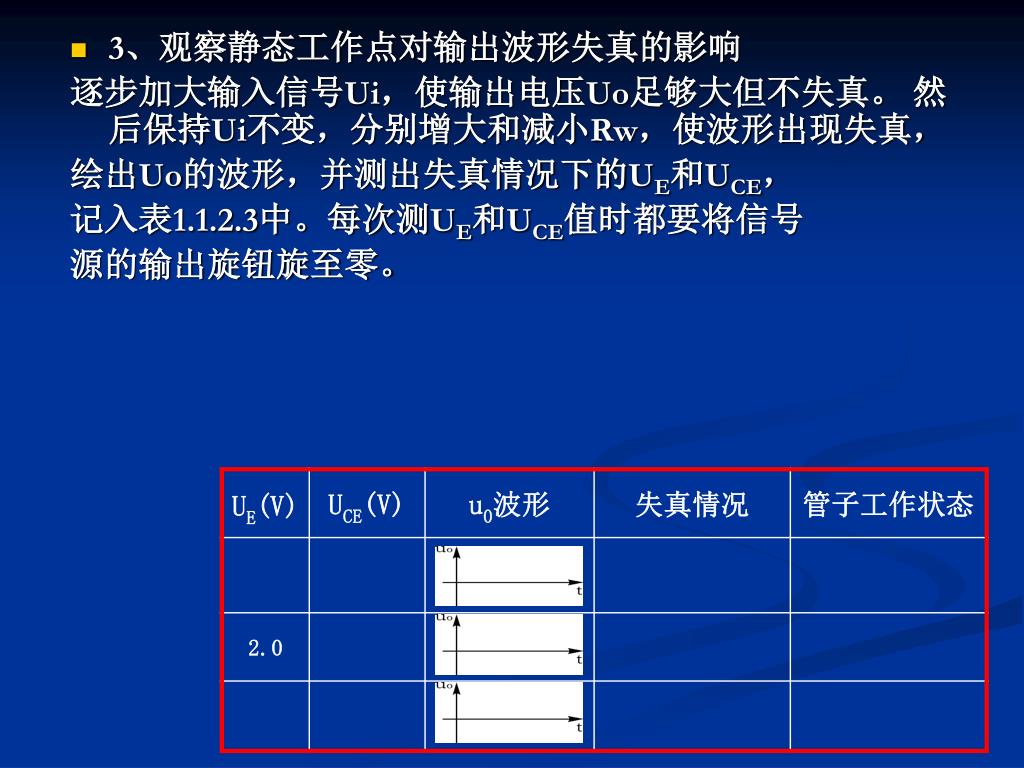

  8. 3、观察静态工作点对输出波形失真的影响 逐步加大输入信号Ui，使输出电压Uo足够大但不失真。 然后保持Ui不变，分别增大和减小Rw，使波形出现失真， 绘出Uo的波形，并测出失真情况下的UE和UCE， 记入表1.1.2.3中。每次测UE和UCE值时都要将信号 源的输出旋钮旋至零。

  9. iC(mA) 4.5mA iC(mA) 交流负载线 3mA A iB =60uA Q iB =40uA 1.5mA B iB =20uA VCC 6V vCE (V) 9 0 0 vCE (V) 线段AB： 动态工作范围 2、根据iB在输出特性曲线上求iC vCE

  10. iC 输入波形 ib uCE 输出波形 Q点过低，动态工作点进入截止区会产生截止失真 由于放大电路的工作点达到了三极管的截止区而引起的非线性失真。对于NPN管， 输出电压表现为顶部失真。 uo

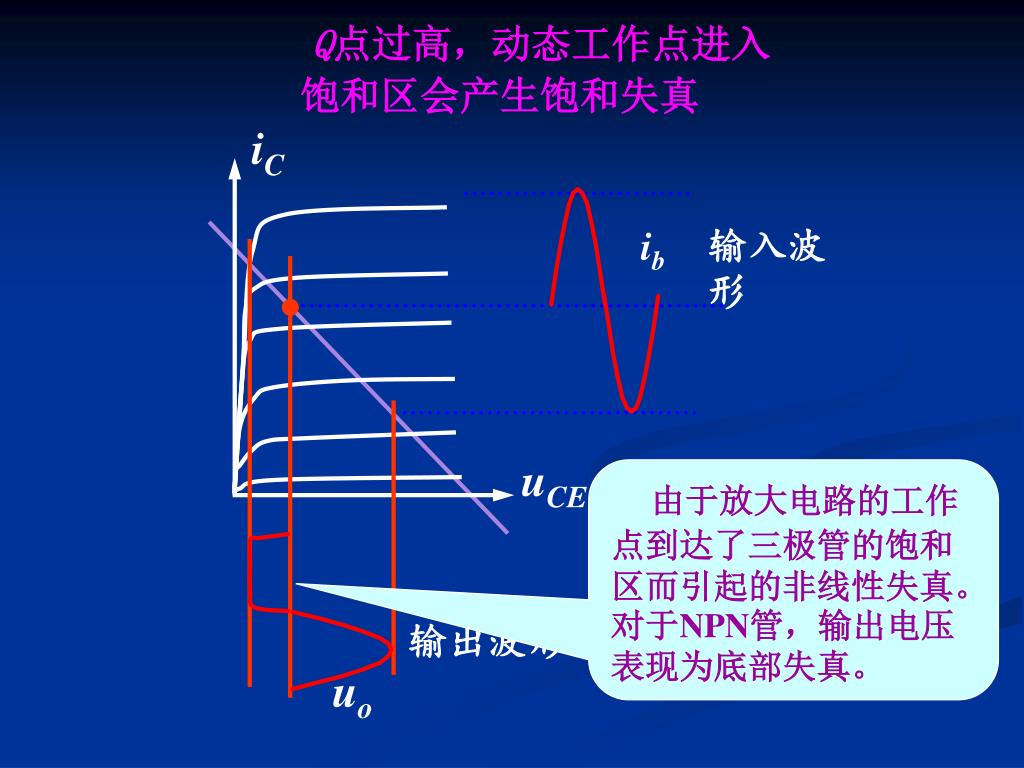

  11. 输入波形 ib iC uCE 输出波形 uo Q点过高，动态工作点进入饱和区会产生饱和失真 由于放大电路的工作点到达了三极管的饱和区而引起的非线性失真。对于NPN管，输出电压表现为底部失真。

  12. 电位器右旋,电阻增大,B点电位下降,Q点靠近截止区,出现截止失真,正弦波的顶被削掉电位器右旋,电阻增大,B点电位下降,Q点靠近截止区,出现截止失真,正弦波的顶被削掉
