  1. The Chinese VIRTUAL OBSERVATORY 虚拟天文台工具及应用 张彦霞 国家天文台 2012.11.29 name/org/meeting

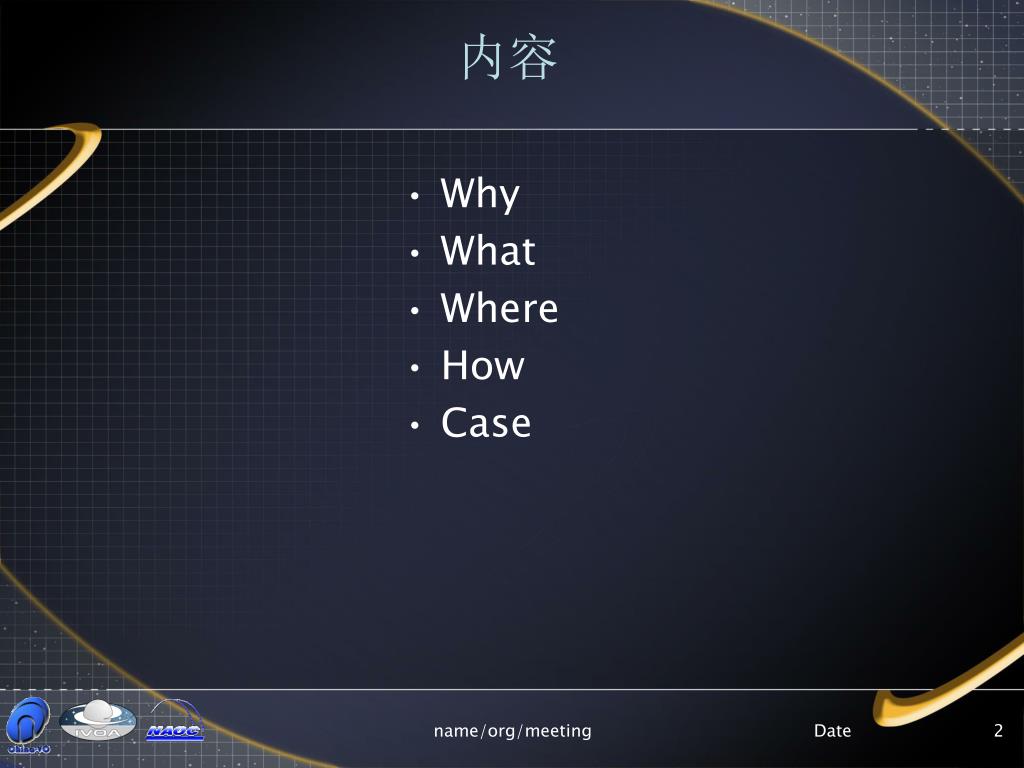

  2. 内容 name/org/meeting Why What Where How Case

  3. ADS搜索 • 题目: virtual observatory 266(2005)820(2012) 摘要: virtual observatory 738(2005)2463(2012) name/org/meeting

  4. VO相关的审稿科学文章 name/org/meeting

  5. name/org/meeting

  6. name/org/meeting

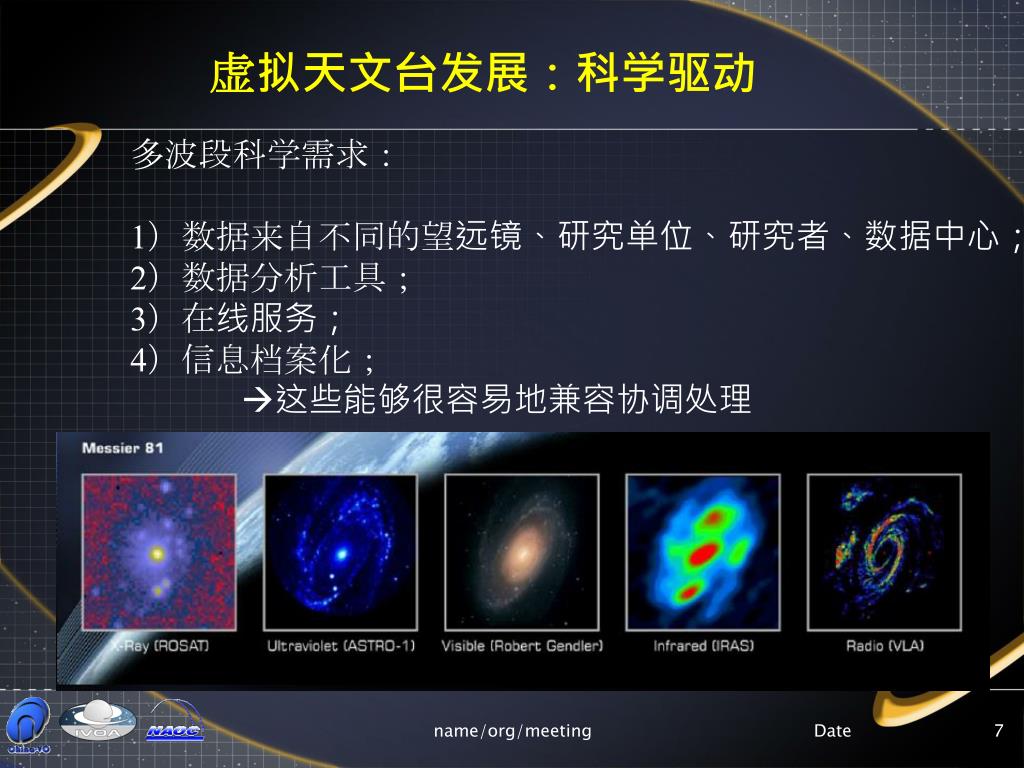

  7. 虚拟天文台发展：科学驱动 多波段科学需求： 1）数据来自不同的望远镜、研究单位、研究者、数据中心； 2）数据分析工具； 3）在线服务； 4）信息档案化； 这些能够很容易地兼容协调处理 name/org/meeting

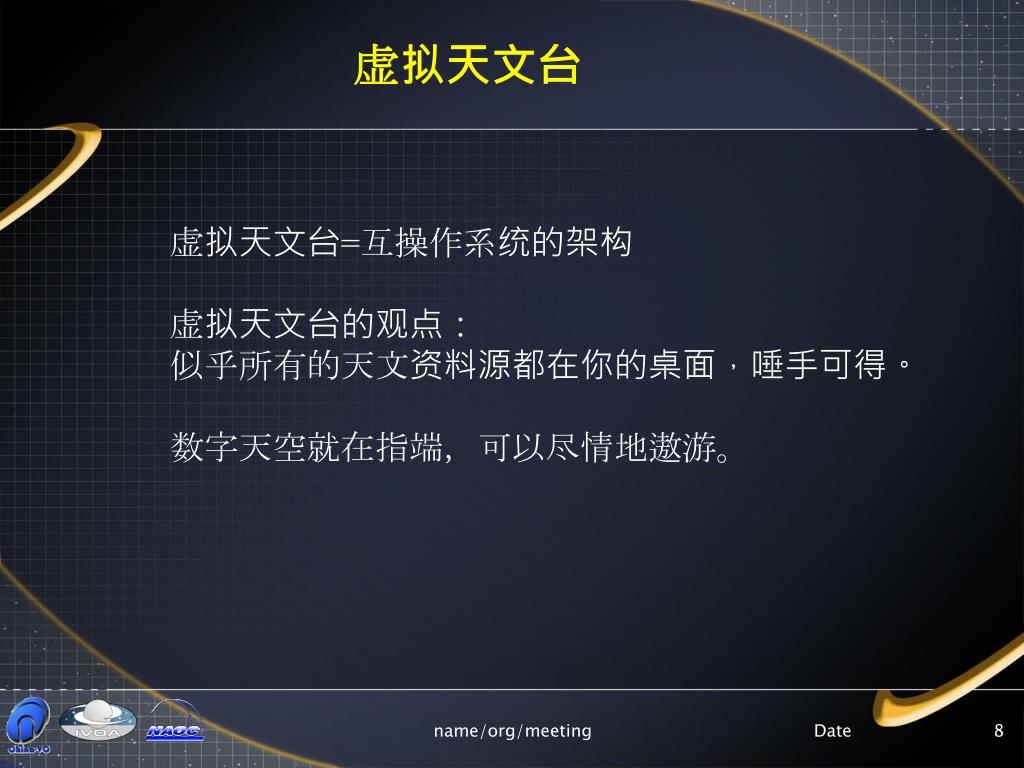

  8. 虚拟天文台 虚拟天文台=互操作系统的架构 虚拟天文台的观点： 似乎所有的天文资料源都在你的桌面，唾手可得。 数字天空就在指端，可以尽情地遨游。 name/org/meeting

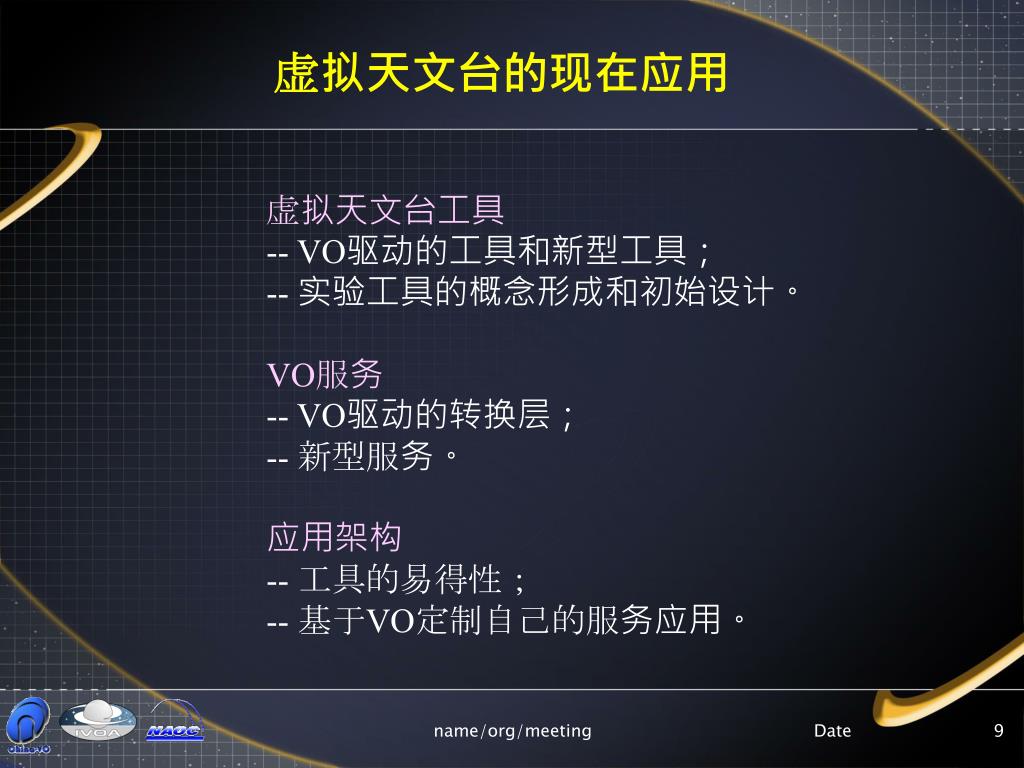

  9. 虚拟天文台的现在应用 虚拟天文台工具 -- VO驱动的工具和新型工具； -- 实验工具的概念形成和初始设计。 VO服务 -- VO驱动的转换层； -- 新型服务。 应用架构 -- 工具的易得性； -- 基于VO定制自己的服务应用。 name/org/meeting

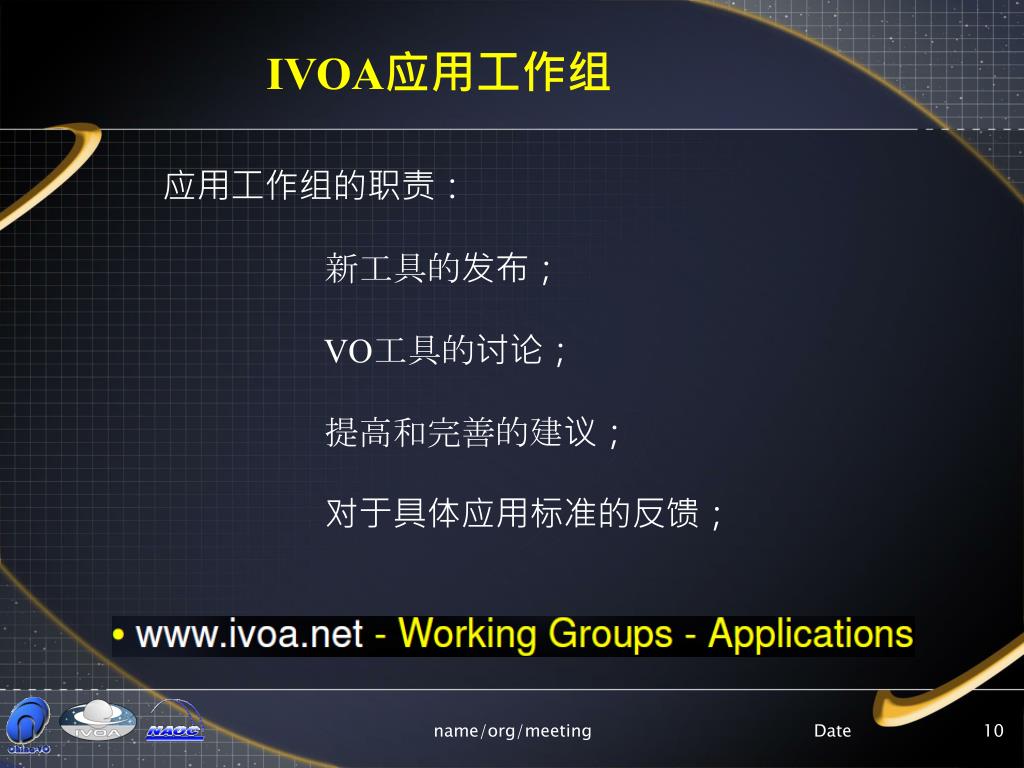

  10. IVOA应用工作组 应用工作组的职责： 新工具的发布； VO工具的讨论； 提高和完善的建议； 对于具体应用标准的反馈； name/org/meeting

  11. 虚拟天文台工具 工具开发和发展的原则： ●直接开发面向虚拟天文台的工具 ●现有工具开发为面向虚拟天文台的工具 ● 工具在VO中的有效集成 name/org/meeting

  12. name/org/meeting

  13. name/org/meeting

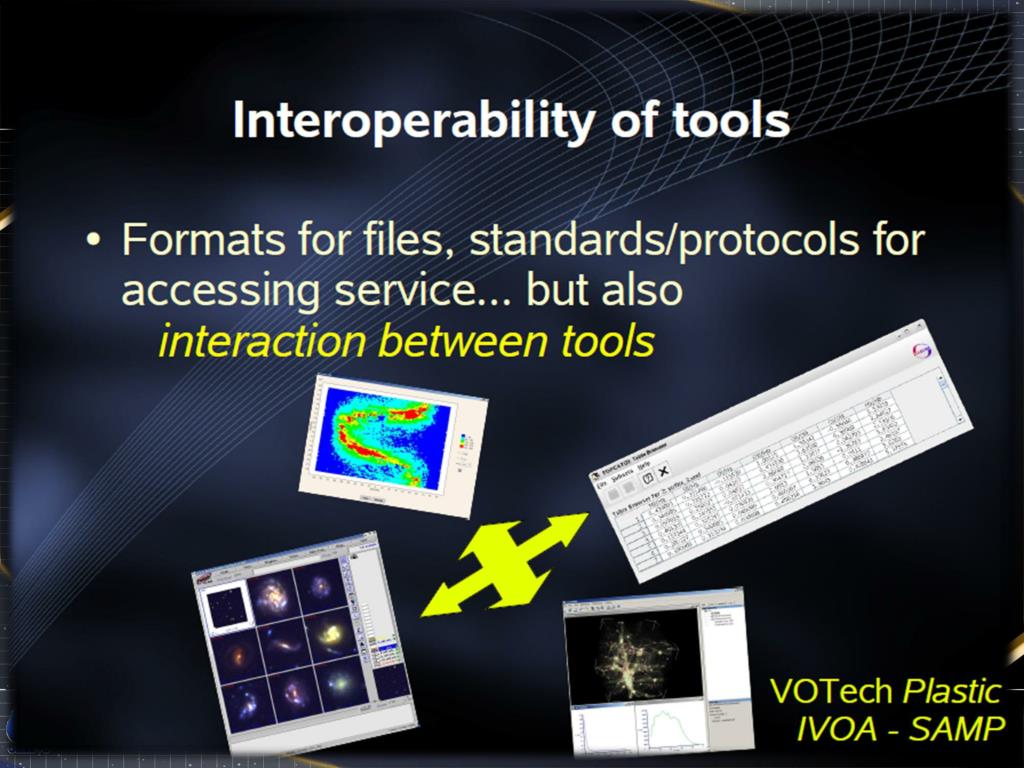

  14. 资源的互操作 ●不同数据之间信息传递需要统一的语言 ●不同的数据有统一的接口 ●不同的数据可以用相同的工具分析处理 ●天文意义上的互操作性： ●坐标、单位、测光系统、…… ●统一的内容描述 互操作的核心：标准的应用 name/org/meeting

  15. name/org/meeting

  16. 虚拟天文台服务 ●用注册的方式可以发现VO中的信息 ●可视化浏览：图像、光谱、表 ●工具的互操作性 ●基于不同的服务或方式应用VO ●交叉证认：脚本或工作流 ●创新应用 仅给出一些代表但不完全 name/org/meeting

  17. 可视化浏览 ●图像： -- 显示 -- 截取 ●光谱 -- 显示 -- 谱线列表 -- 不同数据库的数据融合 ●表 -- 可视化 -- 筛选 -- 交叉证认 name/org/meeting

  18. 虚拟天文台工具的功能 虚拟天文台工具的功能： 数据发现、数据挖掘 交叉相关、数据融合 光谱可视化 星表/表的管理和控制 图像处理 作图 name/org/meeting

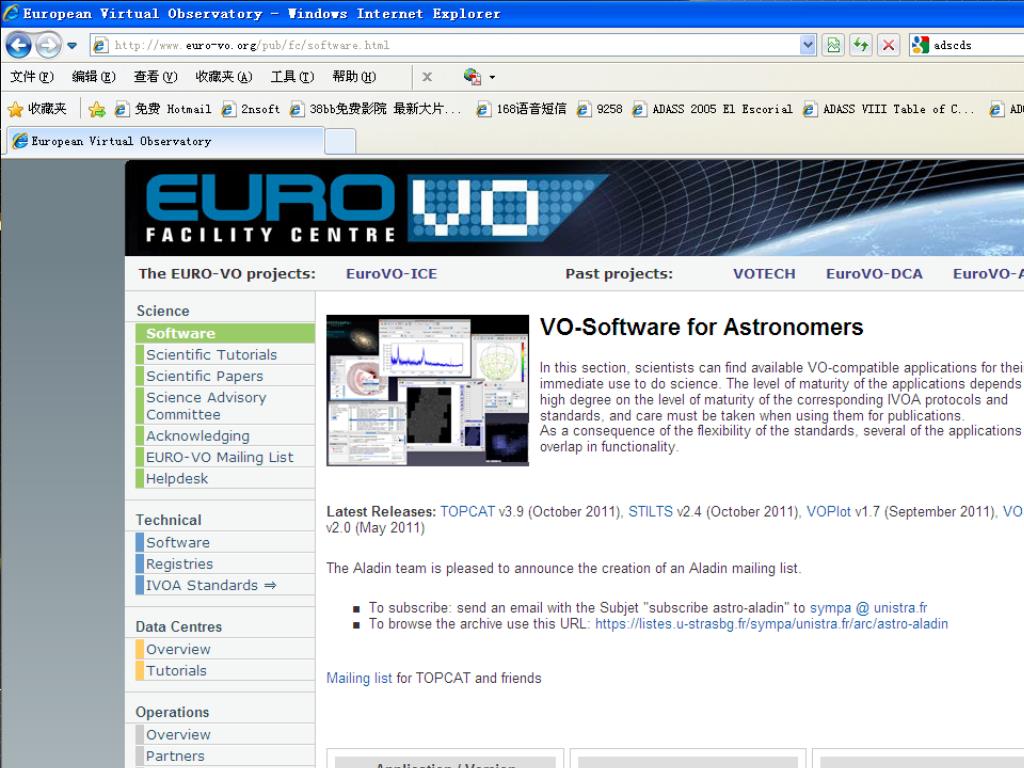

  19. name/org/meeting

  20. name/org/meeting

  21. http://aladin.u-strasbg.fr/aladin.gml http://adsabs.harvard.edu/abstract_service.html http://www2.astrogrid.org/desktop http://heasarc.gsfc.nasa.gov/cgi-bin/vo/datascope/init.pl http://vo.obspm.fr/tools/Euro3D/ http://www2.astrogrid.org/software/astrogrid-component-descriptions/workbench/ http://openskyquery.net/Sky/skysite/browse/Browse.aspx http://simbad.u-strasbg.fr/simbad/ http://www.stsci.edu/resources/software_hardware/specview/ http://star-www.dur.ac.uk/~pdraper/splat/splat-vo/ http://www.star.bris.ac.uk/~mbt/stilts/ http://www.star.bris.ac.uk/~mbt/topcat/ http://visivo.cineca.it/ http://vizier.u-strasbg.fr/viz-bin/VizieR http://voeventnet.caltech.edu/ http://vo.iucaa.ernet.in/~voi/voplot.htmhttp://sdc.laeff.inta.es/vosed/jsp/form_search.jsp http://esavo.esa.int/vospecapp http://www.star.bris.ac.uk/~mbt/yafit/ Aladin ADS AstrogridWorkbench Astroscope Datascope EURO-3D Helioscope Open SkyQuery Simbad Specview SPLAT STILTS Topcat VisIVO VizieR VOEventNet VOPlot VOSED VOSpec Yafit

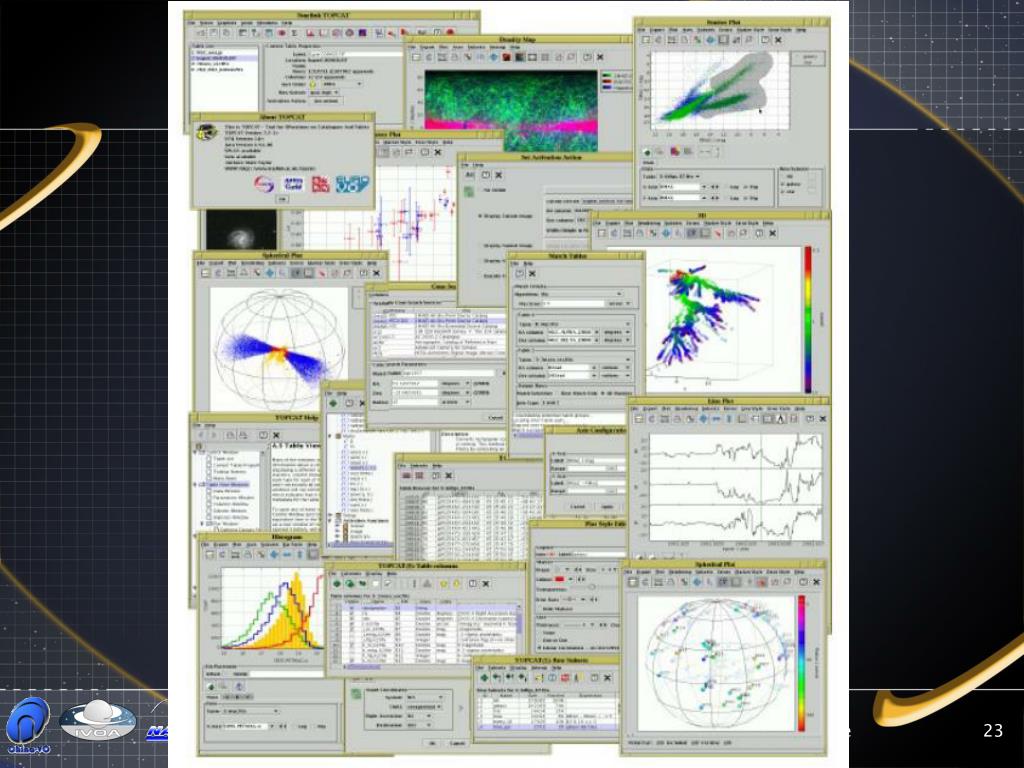

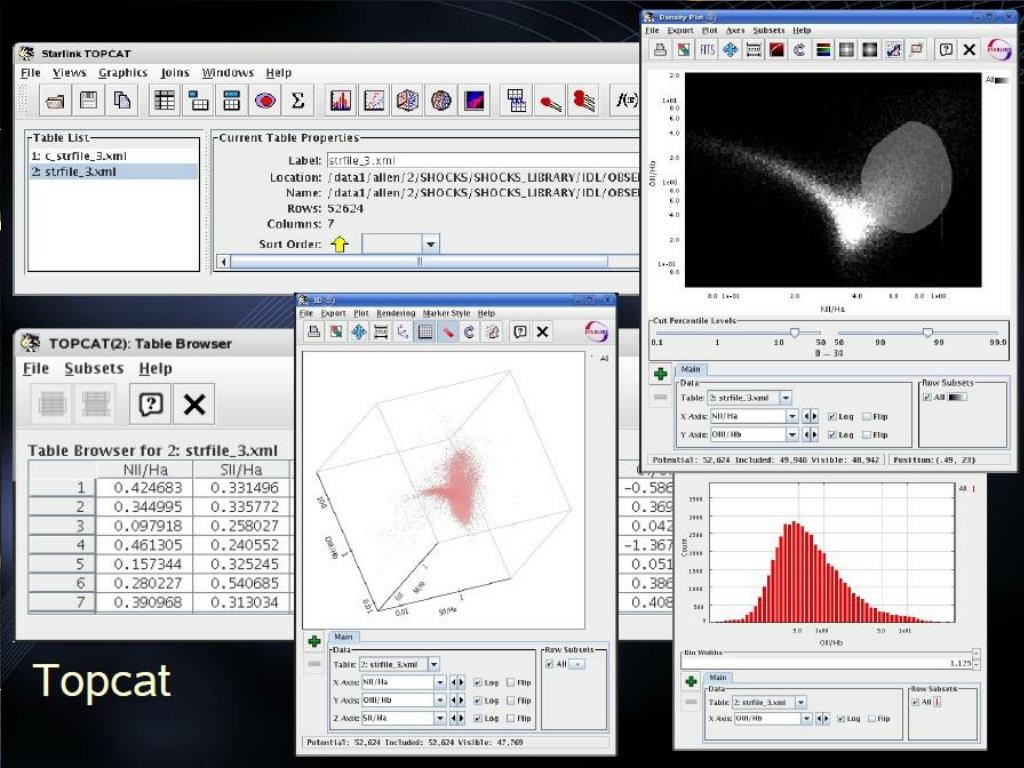

  22. Topcathttp://www.star.bris.ac.uk/~mbt/topcat/ TOPCAT: Tool for OPerations on Catalogues And Tables TOPCAT is an interactive graphical viewer and editor for tabular data.

  23. name/org/meeting

  24. name/org/meeting

  25. STILTShttp://www.star.bris.ac.uk/~mbt/stilts/ STILTS: Starlink Tables Infrastructure Library Tool Set Commands: •tcopy - Table format converter •tpipe - Generic table pipeline processing utility •tmatch2 - Two-table crossmatcher •tjoin - Trivial side-by-side multiple-table joiner •tcube - N-dimensional histogram calculator •tcat, tcatn - Multiple-table concatenaters two VOTable-specific commands: •votcopy- VOTable encoding translator •votlint- VOTable validity checker and one miscellaneous utility: •calc- Quick expression evaluator VObservatoryserviceaccesscommands: •regquery - Registry Query •multicone - Multiple Cone Search 功能： • 格式转换 • 数据和元数据的控制和显示 • 排序 • 行选择 • 列计算和重新处理 • 交叉证认 • 统计计算 • 直方图计算 • 数据确认 •VO 服务获得(试验阶段)

  26. VOPlot http://vo.iucaa.ernet.in/~voi/voplot.htm • VOPlot是由印度虚拟天文台发起与CDS开发的Java程序，可以画不同的天文图，数据格式VOTable、FITS、ASCII. • VOPlot有两种版本独立版本和网页版本。其中网页版本集成在VizieR 星表服务中。可以对任何星表作图。 name/org/meeting

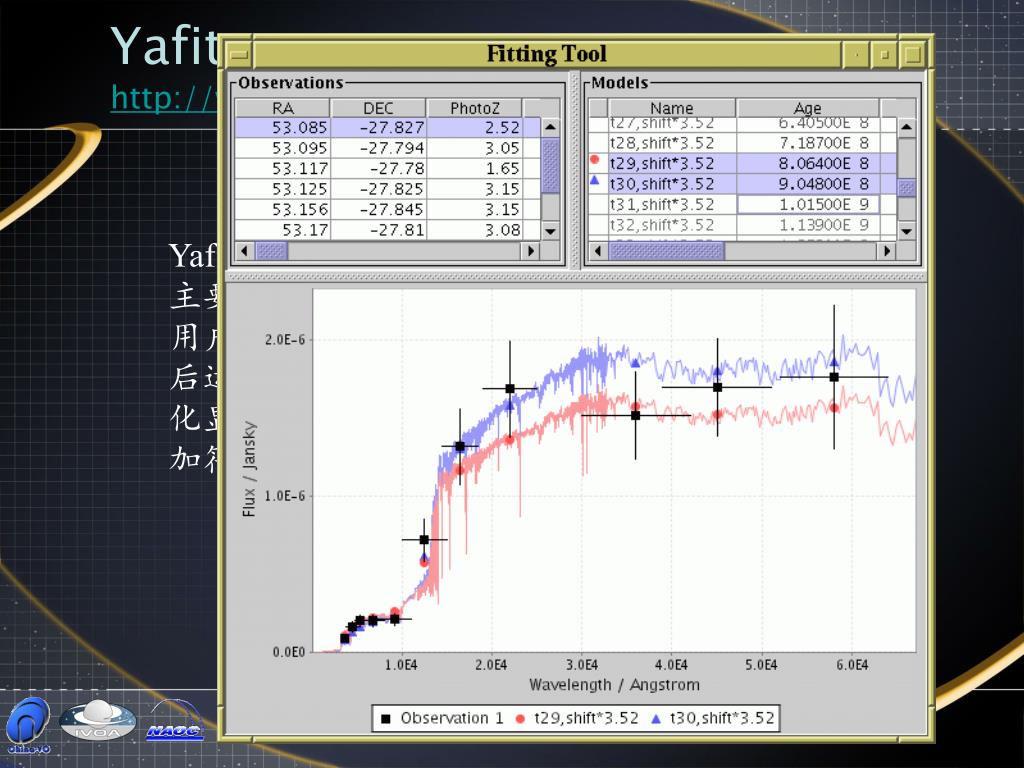

  27. Yafithttp://www.star.bris.ac.uk/~mbt/yafit/ Yafit: Yet Another FIttingTool Yafit是由纯JAVA编写的一个拟合曲线工具。 主要用模型光谱拟合观测的测光数据。通常 用户提供观测数据文件和模型光谱文件，然 后运行拟合程序，整个拟合过程都可以可视 化显示，从而可以很容易判断哪一种模型更 加符合观测数据，输出结果可以有多种格式。

  28. EZ and GOSSIPhttp://cosmos.iasf-milano.inaf.it/pandora/ Paolo Franzetti & the PANDORA Group - IASF Milano

  29. name/org/meeting

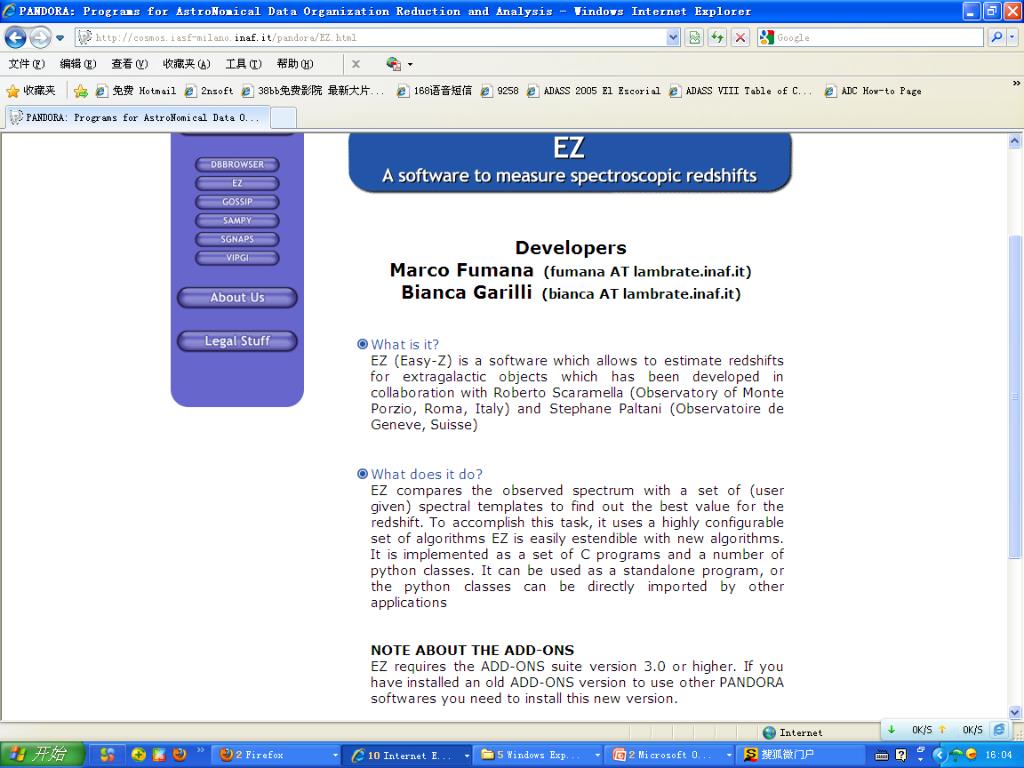

  30. EZhttp://cosmos.iasf-milano.inaf.it/pandora/EZ.html • 用python/C编写 • 互动/批处理模式 • 用一组用户定义的模板、相关和拟合算法的混合应用 • 柔韧的和模块化的结构 EZ:Easy-Z

  31. name/org/meeting

  32. VisIVO : 可视化工具 基于网格的数据: • 等势面 • 三维立体图 类点数据: • 像素 • 用颜色表示标量 • 用不同的大小和形状表示标量 name/org/meeting

  33. name/org/meeting

  34. name/org/meeting

  35. name/org/meeting

  36. name/org/meeting

  37. name/org/meeting

  38. name/org/meeting

  39. Aladin: multipanel imaging TOPCAT: tabular data plotting/manipulation VOSpec: generation of SEDs name/org/meeting AstroScope: catalogue search

  40. name/org/meeting

  41. name/org/meeting

  42. name/org/meeting

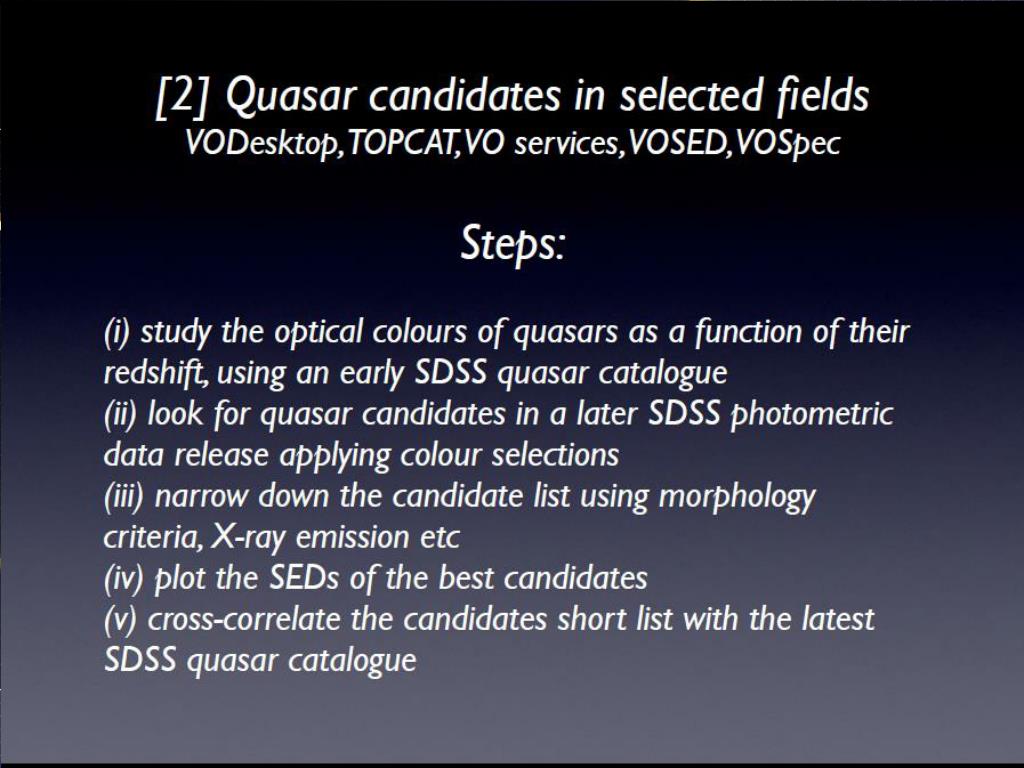

  43. 工具应用的科学实例 1）超新星候选体的确认 2）选定场的类星体候选体 3）大质量恒星的初始质量函数 name/org/meeting

  44. name/org/meeting

  45. name/org/meeting

  46. [3]The Initial Mass Function of Massive Stars • Look for them in open clusters, where distance and extinction is the same for all star members • Build their SEDs based on archival multi-colour data (SDSS, 2MASS) • Retrieve models of massive stars • Compare the observed SEDs of the candidates with the model SEDs and classify the stars Identify massive stars, by colour

  47. Steps: • Access the data (catalogues) [Aladin] • Search for SDSS and 2MASS counterparts [ConeSearch Workflow] • Positional cross-matching of the data [Topcat] • Visualisethe data [Topcat] • Select sample based on physical constraints [Topcat] • Conversion of magnitudes to fluxes [Topcat] • Homogenisationof units [Topcat] • Transpose columns and rows [STILTS] • Insert filters effective wavelength [Topcat] • Access model data [SVO model web service] • Compare observed SEDs with models(VOSpec,Yafit)

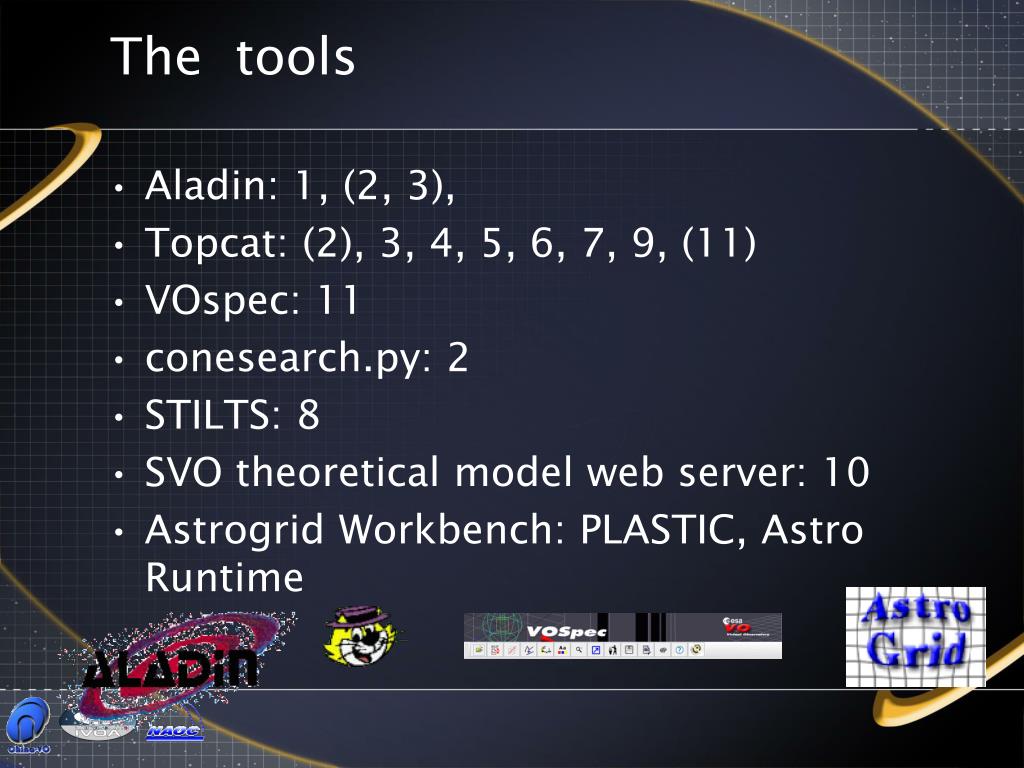

  48. The tools • Aladin: 1, (2, 3), • Topcat: (2), 3, 4, 5, 6, 7, 9, (11) • VOspec: 11 • conesearch.py: 2 • STILTS: 8 • SVO theoretical model web server: 10 • Astrogrid Workbench: PLASTIC, Astro Runtime

  49. 总结和展望 name/org/meeting • 虚拟天文台工具种类繁多 • 虚拟天文台就在身边 • 培养面向虚拟天文台的研究队伍和应用团队 • 交叉学科的培养势在必行 • 多学科的交流和合作 • 借助虚拟天文台，更加便捷地做出更加出色 的、更多的研究成果
