第五章 受弯构件正截面承载力

第五章 受弯构件正截面承载力. 判断题测试. 客观题测试. 选择题测试. 简答题测试. 主观题测试. 计算题测试. 一、判断题. 1 、 界限相对受压区高度由钢筋的强度等级决定。. 对. 错. 您答对了！. 您答错了！. 返回首页. 2 、 混凝土保护层的厚度是从受力纵筋外侧算起的。. 对. 错. 您答对了！. 您答错了！. 返回首页. 3 、 在适筋梁中增大梁的截面高度对提高受弯构件正截面承载力的作用很大。. 对. 错. 您答对了！. 您答错了！. 返回首页.

zia
Download Presentation

第五章 受弯构件正截面承载力

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

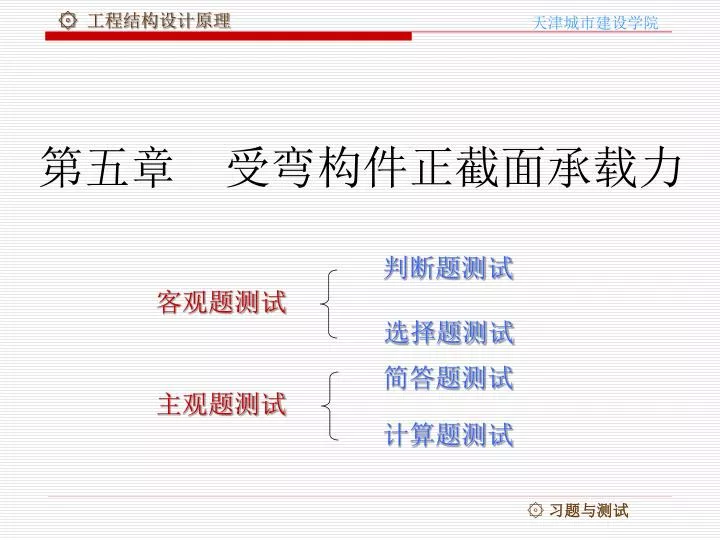

  1. 第五章 受弯构件正截面承载力 判断题测试 客观题测试 选择题测试 简答题测试 主观题测试 计算题测试

  2. 一、判断题 1、界限相对受压区高度由钢筋的强度等级决定。 对 错 您答对了！ 您答错了！ 返回首页

  3. 2、混凝土保护层的厚度是从受力纵筋外侧算起的。 对 错 您答对了！ 您答错了！ 返回首页

  4. 3、在适筋梁中增大梁的截面高度对提高受弯构件正截面承载力的作用很大。 对 错 您答对了！ 您答错了！ 返回首页

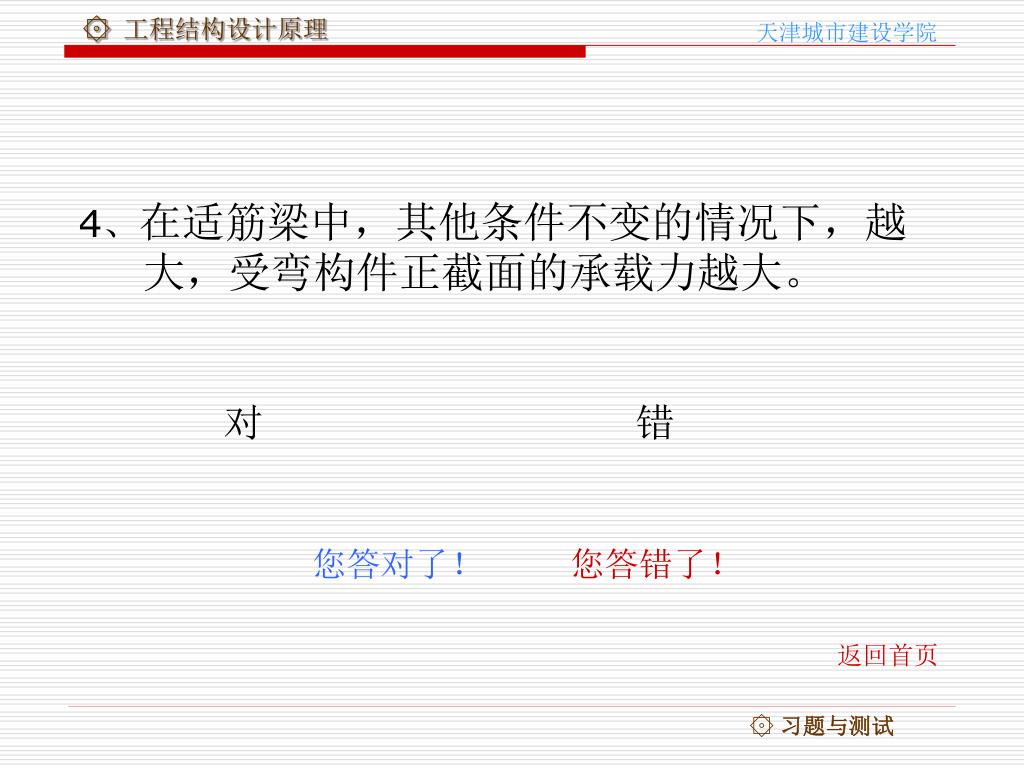

  5. 4、在适筋梁中，其他条件不变的情况下，越大，受弯构件正截面的承载力越大。 对 错 您答对了！ 您答错了！ 返回首页

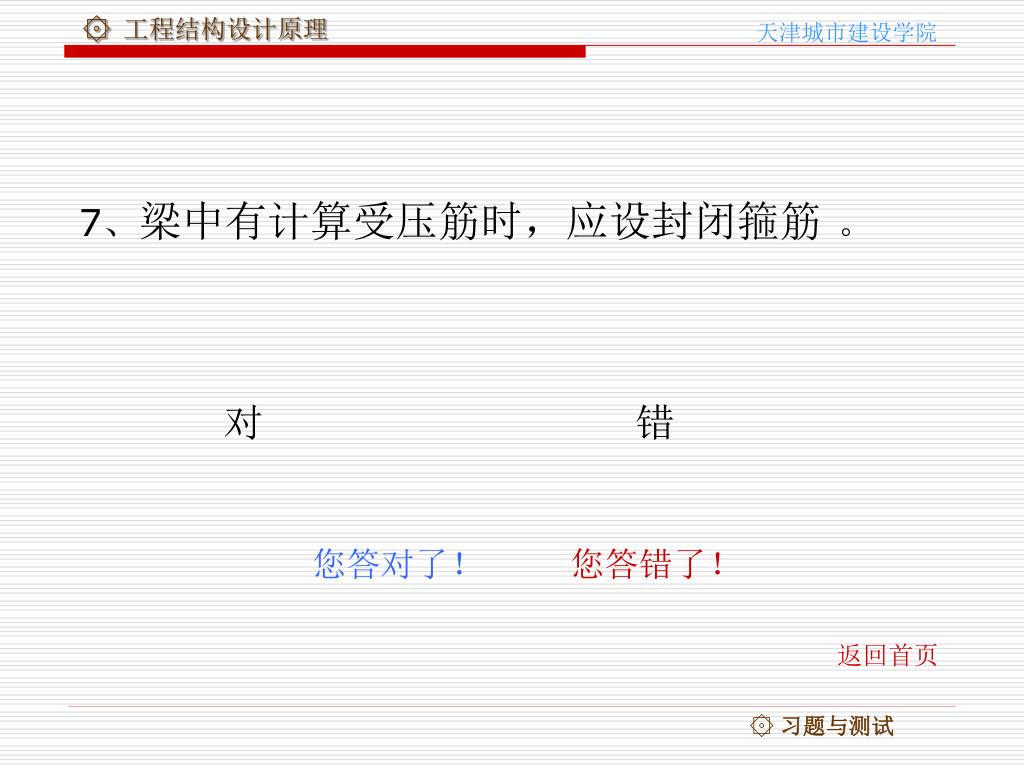

  6. 7、梁中有计算受压筋时，应设封闭箍筋 。 对 错 您答对了！ 您答错了！ 返回首页

  7. 9、 的T形截面梁，因为其正截面抗弯强度相当于宽度为 的矩形截面，所以配筋 　　　　　　　　　　　　　　　也用　来表示，即　　　 　　。 对 错 您答对了！ 您答错了！ 返回首页

  8. 10、在适筋范围内的钢筋混凝土受弯构件中，提高混凝土标号对于提高正截面抗弯强度的作用不是很明显的 。 对 错 您答对了！ 您答错了！ 返回首页

  9. 二、单选题 1、受弯构件正截面承载力计算采用等效矩形应力图形，其确定原则为（ ）。 A.保证压应力合力的大小和作用点位置不变 B.矩形面积等于曲线围成的面积 C.由平截面假定确定 D.两种应力图形的重心重合 您答对了！ 您答错了！ 返回首页

  10. 2、钢筋混凝土受弯构件纵向受拉钢筋屈服与受压混凝土边缘达到极限压应变同时发生的破坏属于（ ）。 A.适筋破坏 B.超筋破坏 C.界限破坏 D.少筋破坏 您答对了！ 您答错了！ 返回首页

  11. 3、正截面承载力计算中，不考虑受拉混凝土作用是因为（ ）。 A.中和轴以下混凝土全部开裂 B.混凝土抗拉强度低 C.中和轴附近部分受拉混凝土范围小且产生的 力矩很小 D.混凝土退出工作 您答对了！ 您答错了！ 返回首页

  12. 4、受弯构件提高混凝土等级与提高钢筋等级相比，对承载能力的影响为（ ）。 A.提高钢筋等级效果大 B.提高混凝土等级效果大 C.提高混凝土等级与提高钢筋等级是等效的 D.二者均无提高 您答对了！ 您答错了！ 返回首页

  13. 5、钢筋混凝土矩形截面梁截面受弯承载力复核时，混凝土相对受压区高度 ，说明（ ）。 A.少筋梁 B.适筋梁 C.受压筋配的过多 D.超筋梁 您答对了！ 您答错了！ 返回首页

  14. 6、对于钢筋混凝土双筋矩形截面梁正截面承载力计算，当 时，说明（ ）。 A.受压钢筋过多 B.截面破坏时受压钢筋早已屈服 C.受压钢筋过少 D.混凝土截面尺寸不足 您答对了！ 您答错了！ 返回首页

  15. 7、设计双筋梁时，当求 和 时，用钢量接近最少的方法是（ ）。 A.取 B. = C. D. 您答对了！ 您答错了！ 返回首页

  16. 8、设计钢筋混凝土T形截面梁，当满足条件（ ）时，可判别为第二类T形截面。 A. B. C. D. 您答对了！ 您答错了！ 返回首页

  17. 9、对于钢筋混凝土双筋矩形截面梁正截面承载力计算，要求满足 ，此要求的目的是为了（ ）。 A.保证构件截面破坏时受压钢筋能够达到屈服强度 B.防止梁发生少筋破坏 C.减少受拉钢筋的用量 D.充分发挥混凝土的受压作用 您答对了！ 您答错了！ 返回首页

  18. 10、如图中的四种截面，当材料强度、截面宽度B和截面高度h、所配纵向受力筋均相同时，其能承受的弯矩（忽略自重的影响）下列说明正确的是（ ）。 (a) (b) (c) (d) B.（a）=（b）>（c）=（d） A.（a）=（b）=（c）=（d） D.（a）=（b）<（c）=（d） C.（a）>（b）>（c）>（d） 您答对了！ 您答错了！ 返回首页

  19. 11、适筋梁从加载到破坏可分三个阶段，试填充：11、适筋梁从加载到破坏可分三个阶段，试填充： （1）抗裂计算以（ ）阶段为基础； （2）使用阶段裂缝宽度和挠度计算以（ ）为基础； （3）承载能力计算以（ ）阶段为基础。 A.（Ⅰa）（Ⅱ）（Ⅲa） B.（Ⅰa）（Ⅰ）（Ⅲa） C.（Ⅰ）（Ⅱ）（Ⅲa） D.（Ⅱa）（Ⅰ）（Ⅲa） 您答对了！ 您答错了！ 返回首页

  20. 12、正截面强度计算中不考虑受拉混凝土的作用，因为：( ) A.中和轴以下，混凝土全部开裂 B.混凝土抗拉强度低 C.中和轴附近部分受拉混凝土应力承担的力矩很小 您答对了！ 您答错了！ 返回首页

  21. 13、截面尺寸和材料品种确定后，受弯构件正截面抗弯强度与受拉区纵向钢筋配筋率 之间的关系是（ ） A. 愈大，正截面抗弯强度也愈大。 B.当满足 条件时， 愈大，正截面抗弯强度也愈大。 您答对了！ 您答错了！ 返回首页

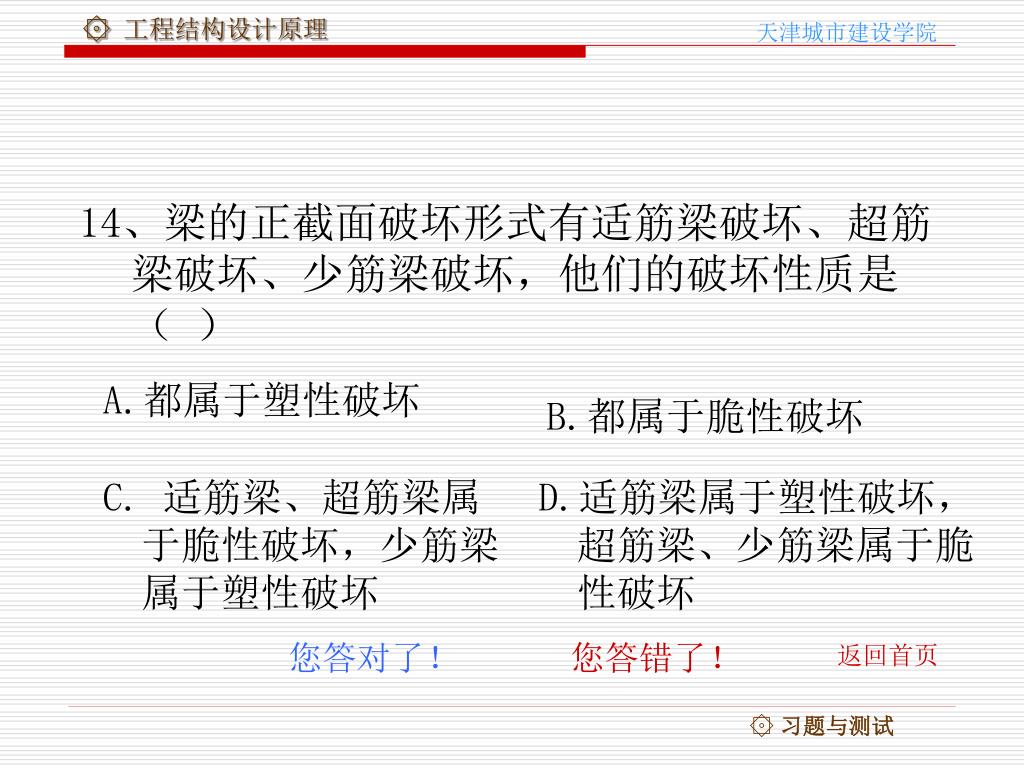

  22. 14、梁的正截面破坏形式有适筋梁破坏、超筋梁破坏、少筋梁破坏，他们的破坏性质是（ ） A.都属于塑性破坏 B.都属于脆性破坏 C. 适筋梁、超筋梁属于脆性破坏，少筋梁属于塑性破坏 D.适筋梁属于塑性破坏，超筋梁、少筋梁属于脆性破坏 您答对了！ 您答错了！ 返回首页

  23. 15、适筋梁的受弯破坏是（ ） A.受拉钢筋屈服前，混凝土压碎引起的破坏 B.受拉钢筋屈服，随后受压混凝土达到极限压应变 C.破坏前梁的挠度和裂缝宽度不超过设计限值 D.受拉钢筋屈服恰好与混凝土压碎同时发生 您答对了！ 您答错了！ 返回首页

  24. 问答题 1.计算T形截面的最小配筋率时，为什么是用梁肋宽度b而不用受压翼缘宽度bf？ 2．受弯构件适筋梁从开始加荷至破坏，经历了哪几个阶段？各阶段的主要特征是什么？各个阶段是哪种极限状态的计算依据？ 3．什么叫纵向受拉钢筋的配筋率？钢筋混凝土受弯构件正截面有哪几种破坏形式？其破坏特征有何不同？ 答 案 答 案 答 案 返回首页

  25. 4．什么是延性的概念？受弯构件破坏形态和延性的关系如何？影响受弯构件截面延性的因素有那些？如何提高受弯构件截面延性？ 5．设计中应如何避免发生少筋破坏和超筋破坏？ 6．什么叫等效应力图形？等效后的应力图形应满足哪两点要求？绘图表示。 答 案 答 案 答 案 返回首页

  26. 7.什么叫受压区混凝土的相对高度 ？什么叫相对界线受压区高度 ？与哪些因素有关？当混凝土强度等级 时HPB235，HRB335，HRB400钢筋 的值各为多少？ 8．进行单筋矩形受弯构件承载力计算时，引入了哪些基本假设？ 9．单筋矩形截面梁承载力基本公式的建立必须满足哪两个条件？为什么？ 答 案 答 案 答 案 返回首页

  27. 10.在进行受弯构件截面设计时，当 或 时，可采取什么措施解决此问题？ 11．双筋矩形截面梁承载力基本公式的建立必须满足哪两个条件？为什么？ 12．进行双筋矩形截面梁正截面设计中引进第三个条件是什么？是基于什么考虑的？ 答 案 答 案 答 案 返回首页

  28. 13.对图4-13所示的梁截面尺寸相同、配筋量不同的四种情况，回答下列问题：13.对图4-13所示的梁截面尺寸相同、配筋量不同的四种情况，回答下列问题： （1）各截面破坏性质。 （2）破坏时钢筋应力大小？ （3）破坏时钢筋和混凝土强度是否得到充分利用？ （4）受压区高度大小是多少？ （5）开裂弯矩大致相等吗？为什么？ （6）破坏时截面的极限弯知矩为多大？ 返回首页

  29. （a） （a） （b） （c） （d） 图4-13 答 案 返回首页

  30. 14. T形截面的类型分哪两种？两种T形截面类型的判别方法是什么？ 答 案 返回首页

  31. 计算题 1. 已知梁的截面尺寸为b×h=200mm×500mm，混凝土强度等级为C25,fc =11.9N/mm2，　　　　 　 钢筋采用HRB335，　　　　　　 截面弯矩设计值M=165KN.m。环境类别为一类。求：受拉钢筋截面面积。 答 案 返回首页

  32. 2.已知一单跨简支板，计算跨l=2.34m，承受均布荷载qk=3KN/m2（不包括板的自重），如图所示；混凝土等级C30，　　　　　　；钢筋等级采HPB235钢筋，即Ⅰ级钢筋，　　　　　　。可变荷载分项系数γQ=1.4，永久荷载分项系数γG=1.2，环境类别为一级，钢筋混凝土重度为25KN/m3。2.已知一单跨简支板，计算跨l=2.34m，承受均布荷载qk=3KN/m2（不包括板的自重），如图所示；混凝土等级C30，　　　　　　；钢筋等级采HPB235钢筋，即Ⅰ级钢筋，　　　　　　。可变荷载分项系数γQ=1.4，永久荷载分项系数γG=1.2，环境类别为一级，钢筋混凝土重度为25KN/m3。 返回首页

  33. 求：板厚及受拉钢筋截面面积As 答 案 返回首页

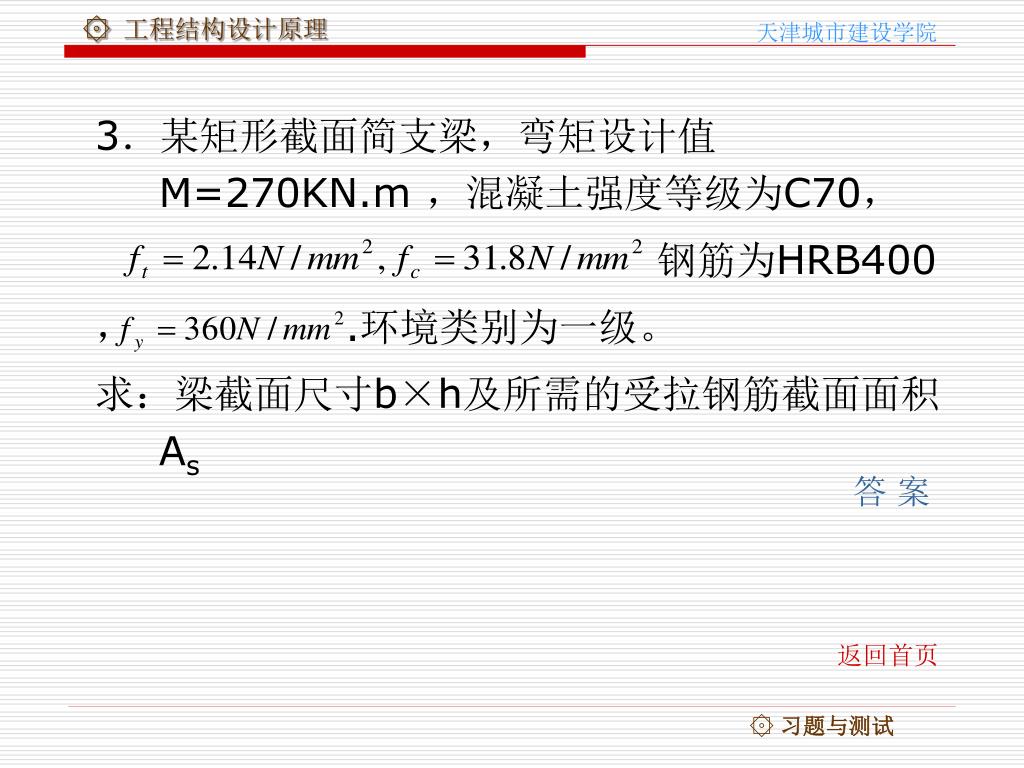

  34. 3．某矩形截面简支梁，弯矩设计值 M=270KN.m ，混凝土强度等级为C70， 钢筋为HRB400 ， .环境类别为一级。 求：梁截面尺寸b×h及所需的受拉钢筋截面面积As 答 案 返回首页

  35. 4 16 4．某学校教室大梁截面尺寸及配筋如下图所示，弯矩设计值 .混凝土强度等级为C25， HRB335级钢筋。验算此梁是否安全。 答 案 返回首页

  36. 5．已知梁的截面尺寸为b×h=200mm×500mm，混凝土强度等级为C40， 钢筋采用HRB335，即Ⅱ级钢筋 截面弯矩设计值M=330KN.m。 环境类别为一类。 求：所需受压和受拉钢筋截面面积 答 案 返回首页

  37. 6．已知条件同上题，但在受压区已配置3φ20mm钢筋，As’=941mm26．已知条件同上题，但在受压区已配置3φ20mm钢筋，As’=941mm2 求：受拉钢筋As 答 案 返回首页

  38. 7．已知梁截面尺寸b=200mm,h=400mm，混凝土强度等级为C30，　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　钢筋采用HRB400级，　　　　　　，环境类别为二类b，受拉钢筋采用3　　　　　　　受压钢筋为2　　　　　　　要求承受的弯矩设计值M=90kN·m验算此梁是否安全。7．已知梁截面尺寸b=200mm,h=400mm，混凝土强度等级为C30，　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　钢筋采用HRB400级，　　　　　　，环境类别为二类b，受拉钢筋采用3　　　　　　　受压钢筋为2　　　　　　　要求承受的弯矩设计值M=90kN·m验算此梁是否安全。 答 案 返回首页

  39. 8．现浇钢筋混凝土肋梁楼盖，板厚　　　　次梁肋宽　　　　梁高　　　　计算跨度，8．现浇钢筋混凝土肋梁楼盖，板厚　　　　次梁肋宽　　　　梁高　　　　计算跨度， 次梁净距， 弯矩的设计值， 采用C25的混凝土， HRB335钢筋一类环境。求：计算梁的受拉钢筋截面面积并选筋。 答 案 返回首页

  40. 9．已知T形截面梁，截面尺寸如图所示，混凝土采用C30，　　　　　纵向钢筋采用HRB400级钢筋， 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　环境类别为一类。若承受的弯矩设计值为M=700kN·m，计算所需的受拉钢筋截面面积AS（预计两排钢as=60mm）。 答 案 返回首页

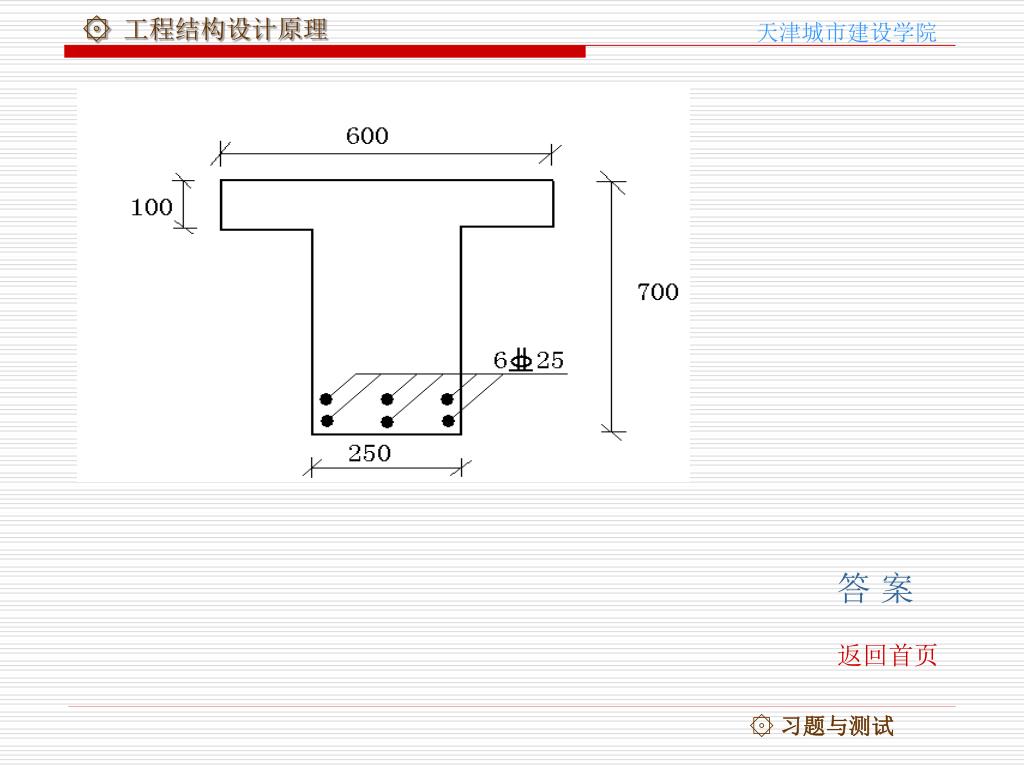

  41. 10． 某钢筋混凝土T形截面梁，截面尺寸和配筋情况（架立筋和箍筋的配置情况略）如图所示。混凝土强度等级为C30，　　　　　　　　，纵向钢筋为HRB400级钢筋，　　　　　　　，=70mm。若截面承受的弯矩设计值为M=550kN·m，试问此截面承载力是否足够？ 返回首页

  42. 答 案 返回首页
