Vôimendid

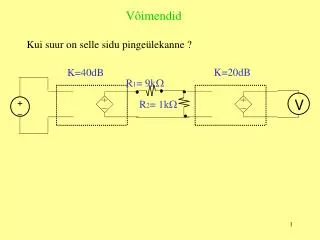

+ –. V. Vôimendid. Kui suur on selle sidu pingeülekanne ?. K=20dB. K=40dB. R 1 = 9k . R 2 = 1k . + –. V. Vôimendid. Reaalsetel juhtudel arvestatakse sisend- ja väljundtakistusi. Kui suur on selle sidu pingeülekanne ?. R allikas = 1k . K=100. R väljund = 100 . R sisend = 4k .

zia-york
Download Presentation

Vôimendid

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. +– V Vôimendid Kui suur on selle sidu pingeülekanne ? K=20dB K=40dB R1= 9k R2= 1k

  2. +– V Vôimendid Reaalsetel juhtudel arvestatakse sisend- ja väljundtakistusi. Kui suur on selle sidu pingeülekanne ? Rallikas= 1k K=100 Rväljund= 100 Rsisend= 4k Rkoormus= 100 Kuidas saaks seda suurendada vôimendustegurit muutmata ?

  3. Vôimendid Operatsioonvôimendi Inverteeriv vôimendi K=-R2/R1 R1 Sisend Väljund R2 (Operatsioonvôimenditel maad tavaliselt ei näidata)

  4. Vôimendid Operatsioonvôimendi Mitteinverteeriv vôimendi K= (R1 + R2 )/ R1 =1+R2/R1 Sisend Väljund R1 R2

  5. Vôimendid Operatsioonvôimendi Arvutada vôimendus eeldusel, et vôimendi töötab pingevôimendina ja ei arvesta allika ega koormustakistust. R1= 1k R3= 4k Sisend Väljund R2= 10k R4= 400k

  6. Vôimendid Operatsioonvôimendi Praktiline kasutusskeem: Milline peab ligikaudu olema sisendpinge, et väljundvôimus oleks 25W sagedusel 1kHz ? RL=4
