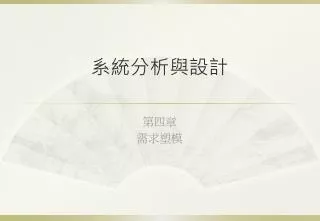

系統分析與設計

第四章

需求塑模

slide2
目標

描述系統分析階段的活動。

解釋聯合應用開發 (JAD)、快速應用開發 (RAD)、快捷法。

運用功能分解圖(FDD) 建立商業功能和流程的模型。

描述統一塑模語言(UML) 及UML 圖範例。

列舉並且描述系統需求,包括輸出、輸入、流程、績效與控制。

解釋可延展性的概念。

運用實情調查技術,包括訪談、文件查閱、觀察、問卷、抽樣以及研究。

解釋什麼是總體擁有成本(TCO)。

進行成功的面談。

發展應用於系統開發之有效的文件編寫方法。

第四章 需求塑模 第131頁

slide3
簡介

本章將說明需求塑模技術,以及分析師用視覺和文件記錄來描繪新系統的團隊式方法。

接著將討論系統需求與實情調查的一些技巧,包括訪談、文件查閱、觀察、問卷、抽樣與研究等。

第四章 需求塑模 第131頁

slide4
簡介

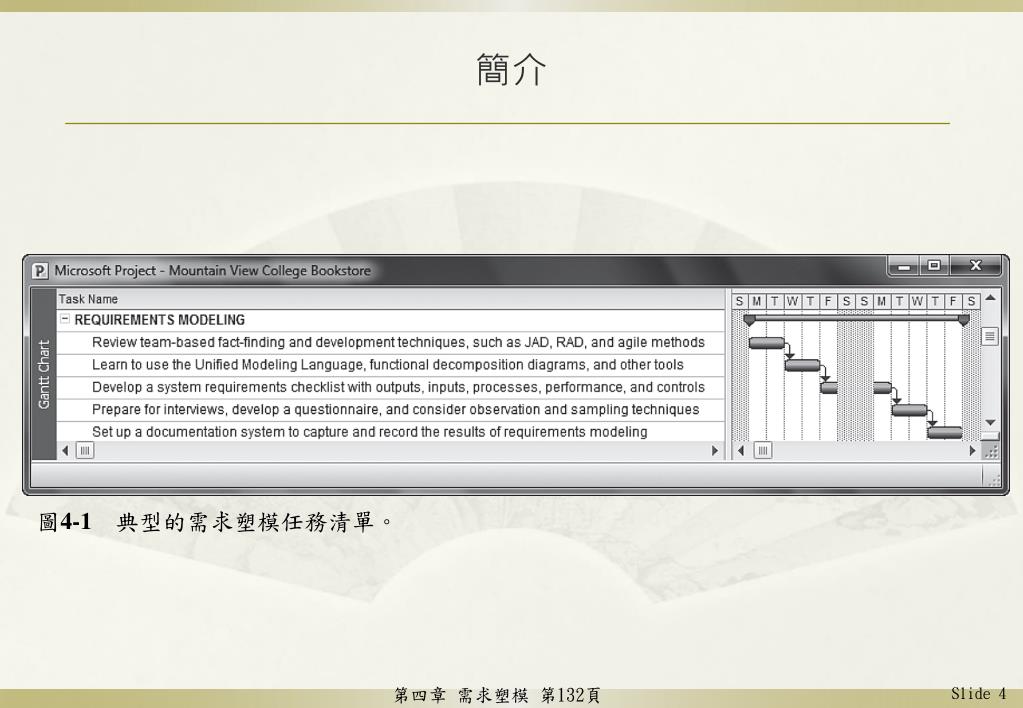

圖4-1 典型的需求塑模任務清單。

第四章 需求塑模 第132頁

slide5

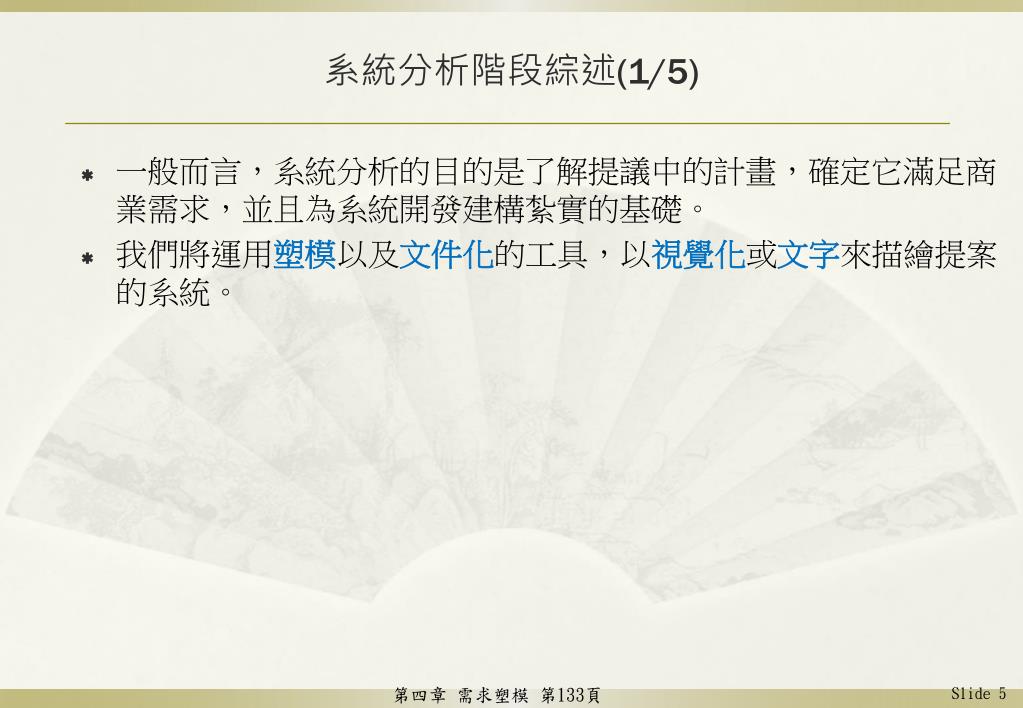

系統分析階段綜述(1/5)

一般而言,系統分析的目的是了解提議中的計畫,確定它滿足商業需求,並且為系統開發建構紮實的基礎。

我們將運用塑模以及文件化的工具,以視覺化或文字來描繪提案的系統。

第四章 需求塑模 第133頁

slide6

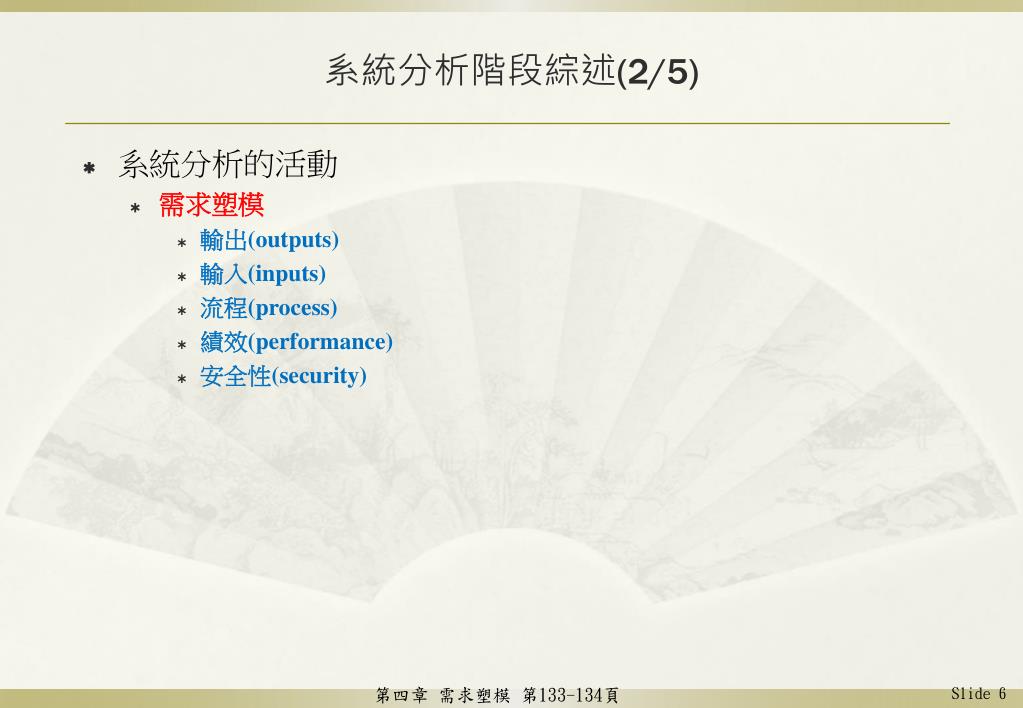

系統分析階段綜述(2/5)
  • 系統分析的活動
    • 需求塑模
      • 輸出(outputs)
      • 輸入(inputs)
      • 流程(process)
      • 績效(performance)
      • 安全性(security)

第四章 需求塑模 第133-134頁

slide7
系統分析階段綜述(3/5)

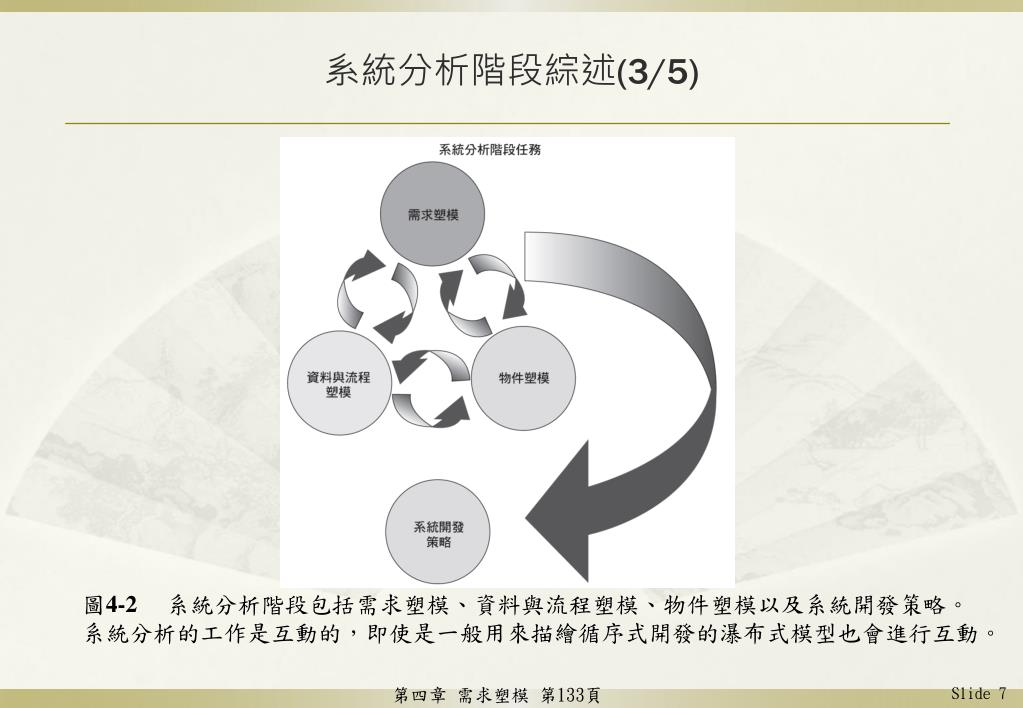

圖4-2  系統分析階段包括需求塑模、資料與流程塑模、物件塑模以及系統開發策略。系統分析的工作是互動的,即使是一般用來描繪循序式開發的瀑布式模型也會進行互動。

第四章 需求塑模 第133頁

slide8

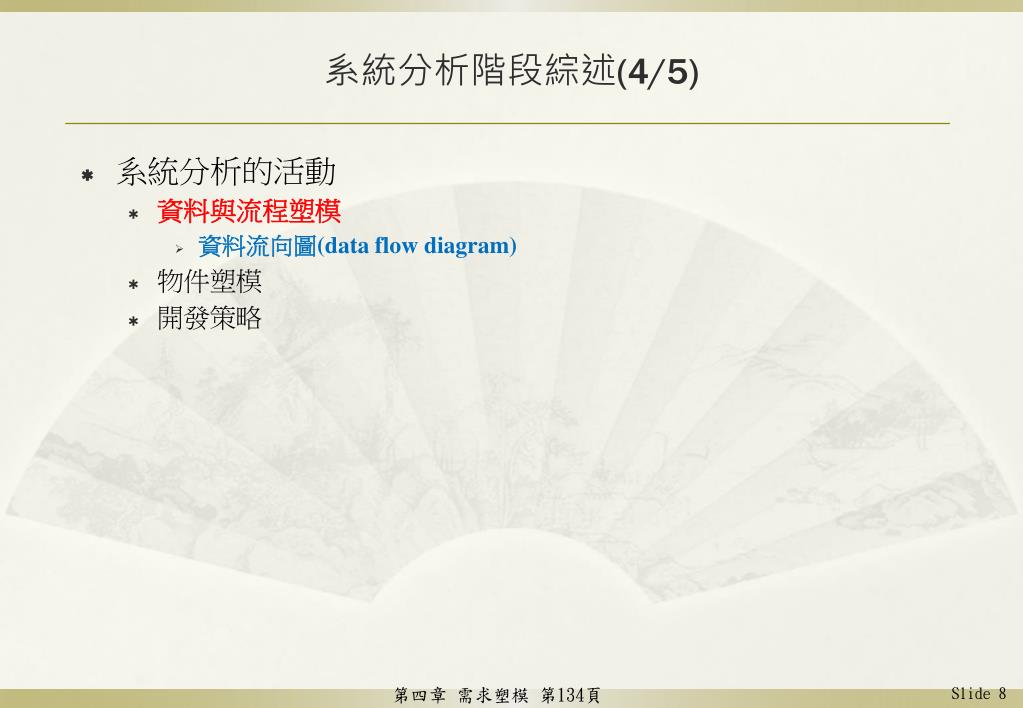

系統分析階段綜述(4/5)
  • 系統分析的活動
    • 資料與流程塑模
      • 資料流向圖(data flow diagram)
    • 物件塑模
    • 開發策略

第四章 需求塑模 第134頁

slide9

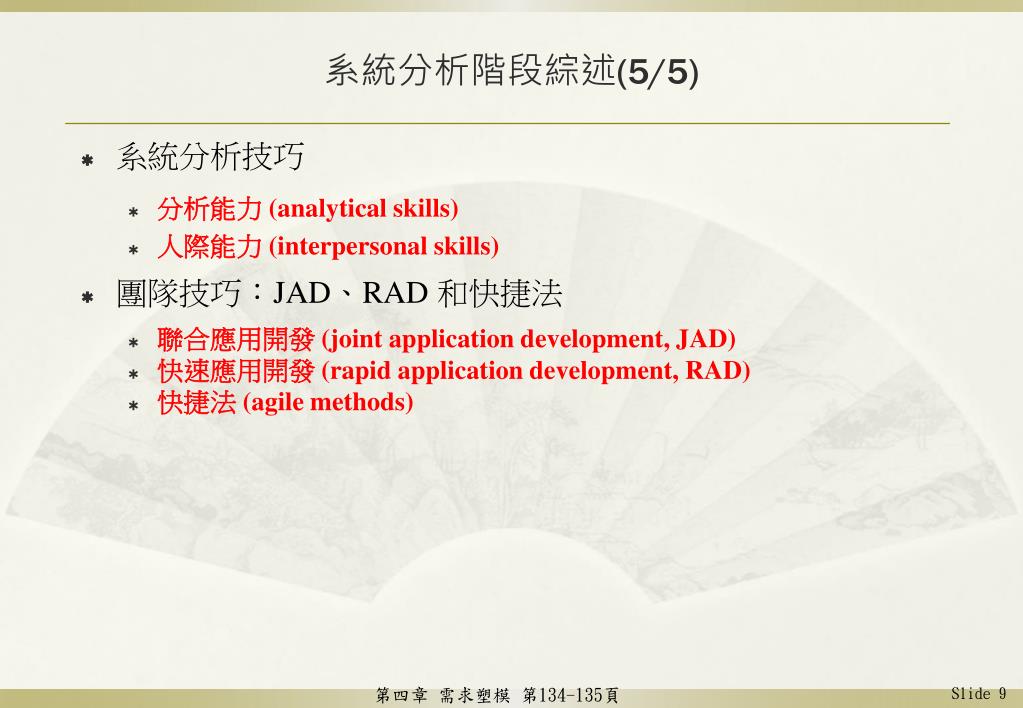

系統分析階段綜述(5/5)
  • 系統分析技巧
    • 分析能力 (analytical skills)
    • 人際能力 (interpersonal skills)
  • 團隊技巧:JAD、RAD 和快捷法
    • 聯合應用開發 (joint application development, JAD)
    • 快速應用開發 (rapid application development, RAD)
    • 快捷法 (agile methods)

第四章 需求塑模 第134-135頁

slide10
聯合應用開發(1/4)

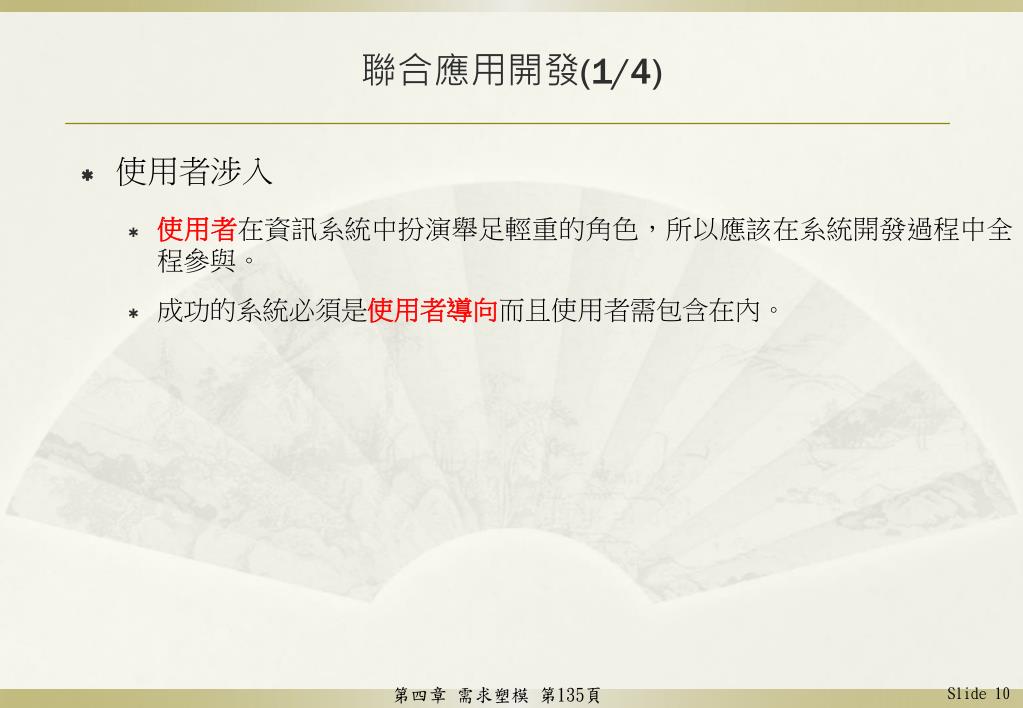

  • 使用者涉入
    • 使用者在資訊系統中扮演舉足輕重的角色,所以應該在系統開發過程中全程參與。
    • 成功的系統必須是使用者導向而且使用者需包含在內。

第四章 需求塑模 第135頁

slide11
聯合應用開發(2/4)

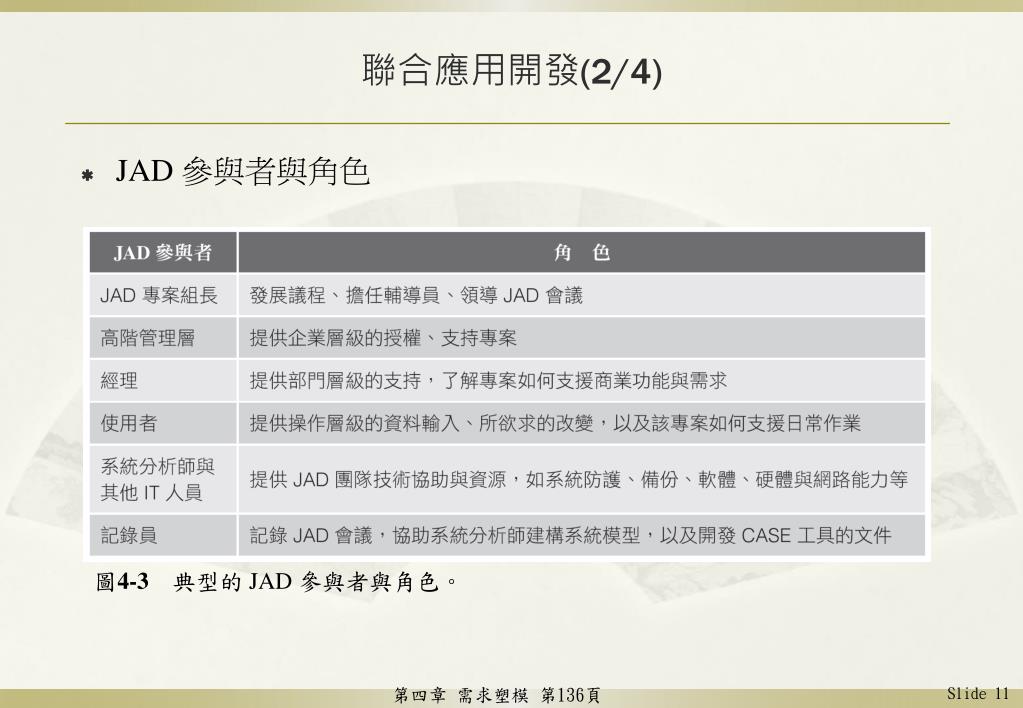

圖4-3 典型的 JAD 參與者與角色。

JAD 參與者與角色

第四章 需求塑模 第136頁

slide12
聯合應用開發(3/4)

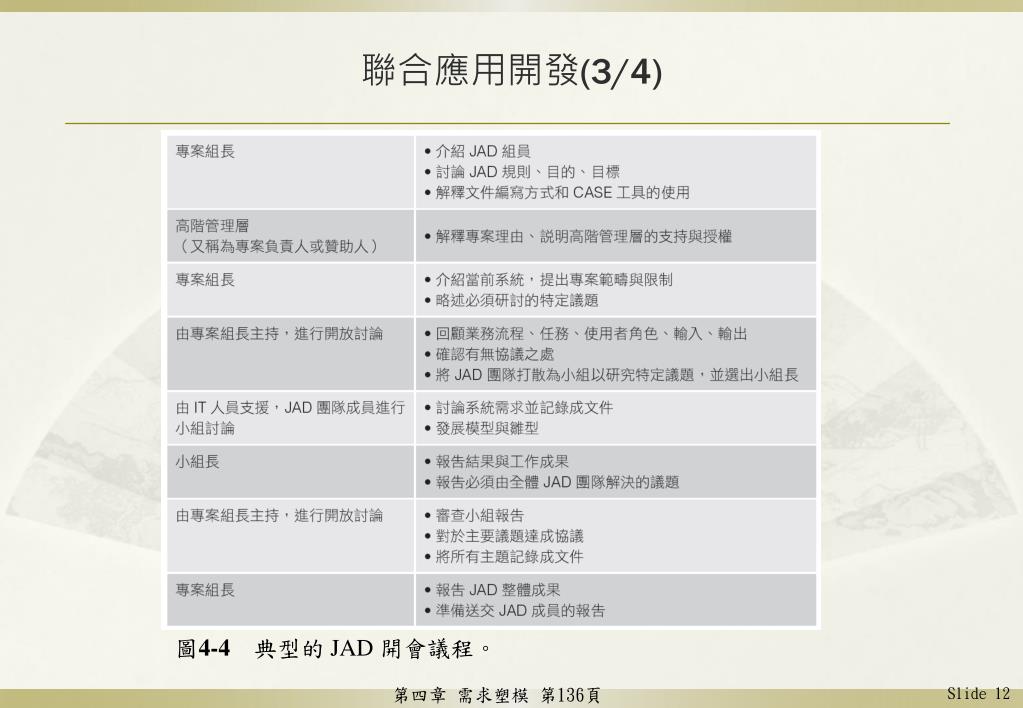

圖4-4 典型的 JAD 開會議程。

第四章 需求塑模 第136頁

slide13
聯合應用開發(4/4)

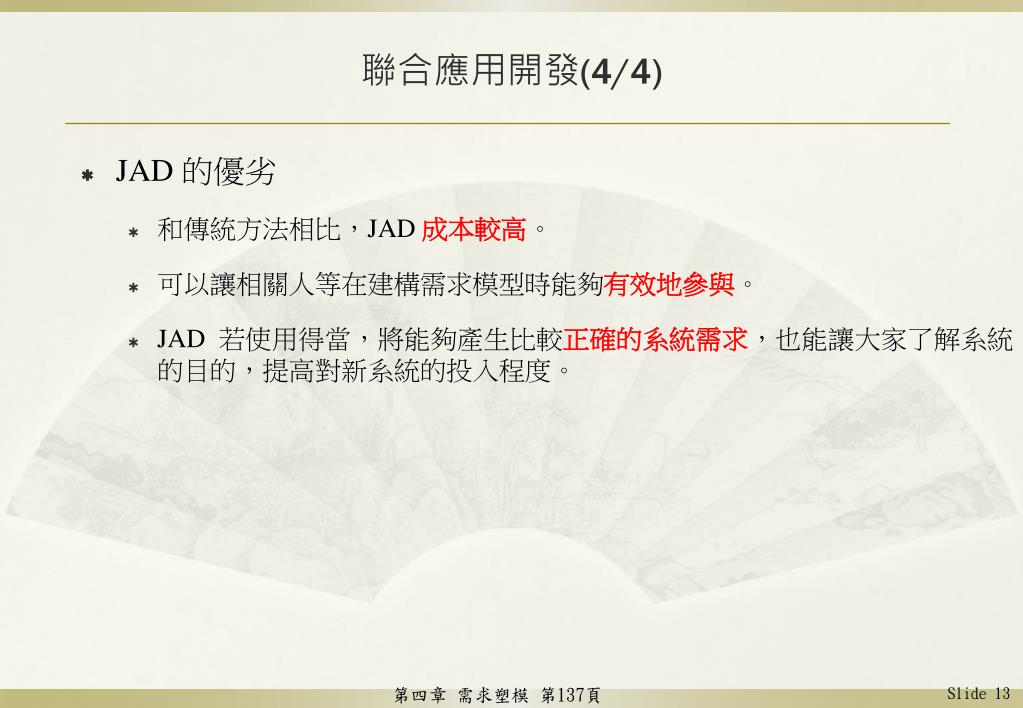

  • JAD 的優劣
    • 和傳統方法相比,JAD 成本較高。
    • 可以讓相關人等在建構需求模型時能夠有效地參與。
    • JAD 若使用得當,將能夠產生比較正確的系統需求,也能讓大家了解系統的目的,提高對新系統的投入程度。

第四章 需求塑模 第137頁

slide14
快速應用開發(1/4)

快速應用開發(RAD) 是一種加速資訊系統開發的團隊技術。

RAD 非常依賴雛型化與使用者涉入。

讓使用者提早檢查工作模型,如此反覆進行,直到使用者滿意且系統可以完全運作為止。

第四章 需求塑模 第137頁

slide15
快速應用開發(2/4)

圖4-5RAD 四階段是需求規劃、使用者設計、建構、切換。在使用者設計與建構之間有著持續的互動。

RAD 階段與工作

第四章 需求塑模 第138頁

slide16
快速應用開發(3/4)
  • RAD 目標
    • RAD的主要目標是讓使用者參與系統開發的各個階段,以縮短開發時間與支出。
    • 成功的 RAD 團隊還必須擁有 IT 資源、技巧及管理層的支持。
    • 非常適合支援新的系統,以及任何需要大量使用者互動的系統。

第四章 需求塑模 第138頁

slide17
快速應用開發(4/4)
  • RAD 的優劣
    • 優點是可以用更快且成本更低的方式開發系統。
    • 缺點是過於注重系統本身,而可能會忽略公司的策略需求。
    • 可能因為倉促行事而無法發展出品質、整體性、設計的標準。

第四章 需求塑模 第138頁

slide18

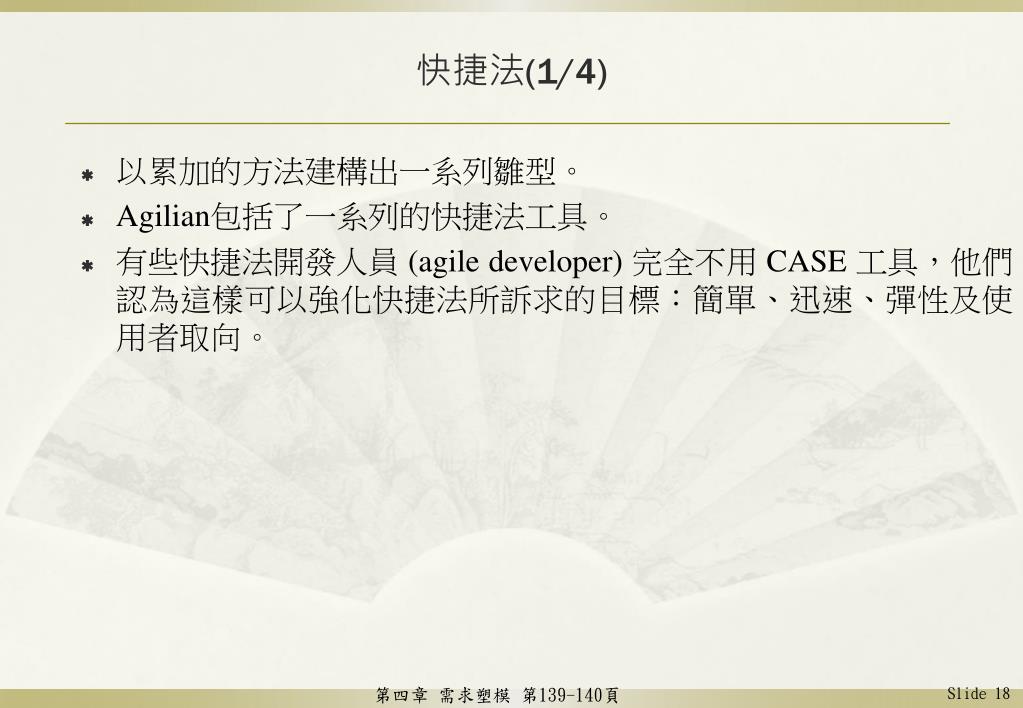

快捷法(1/4)

以累加的方法建構出一系列雛型。

Agilian包括了一系列的快捷法工具。

有些快捷法開發人員 (agile developer) 完全不用 CASE 工具,他們認為這樣可以強化快捷法所訴求的目標:簡單、迅速、彈性及使用者取向。

第四章 需求塑模 第139-140頁

slide19
快捷法(2/4)

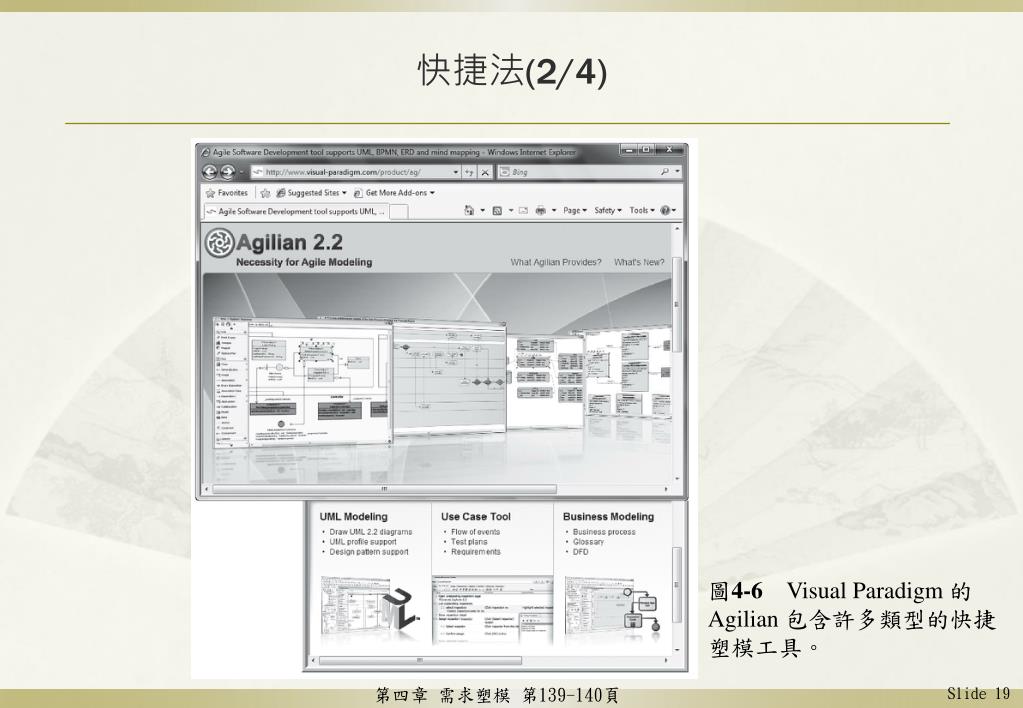

圖4-6Visual Paradigm 的Agilian 包含許多類型的快捷塑模工具。

第四章 需求塑模 第139-140頁

slide20
快捷法(3/4)

Scrum 是源自於橄欖球的正集團(scrum)。

「豬」包括產品擁有人、促進者及團隊成員;而「雞」則包括使用者、其他利益關係人及管理者。

Scrum 階段有特定的指導方針,強調時間、互動,以及可產生軟體的各種團隊式活動。

第四章 需求塑模 第140頁

slide21
快捷法(4/4)
  • 快捷法的優劣
    • 快捷法有彈性、有效率,適合處理變化。
    • 能夠不斷確認專業的正確性並且降低風險。
    • 團隊成員個個都必須具備極好的技術與人際能力。
    • 專案範疇也可能因為使用者需求的變化而變動。

第四章 需求塑模 第140-141頁

slide22
塑模工具與技術(1/5)
  • 塑模(modeling)包括以圖形方式或非技術性文字敘述來說明系統各個步驟的發展。
  • 可以使用各種工具。
  • 功能分解圖(functional decomposition diagram, FDD)
    • 功能分解圖(FDD)
    • 建構商業功能模型,顯示功能之間的上下關係,並進而轉化為應用程式中的程式模組。

第四章 需求塑模 第141頁

slide23
塑模工具與技術(1/5)

功能分解圖示例

第四章 需求塑模 第141頁

slide24
塑模工具與技術(2/5)

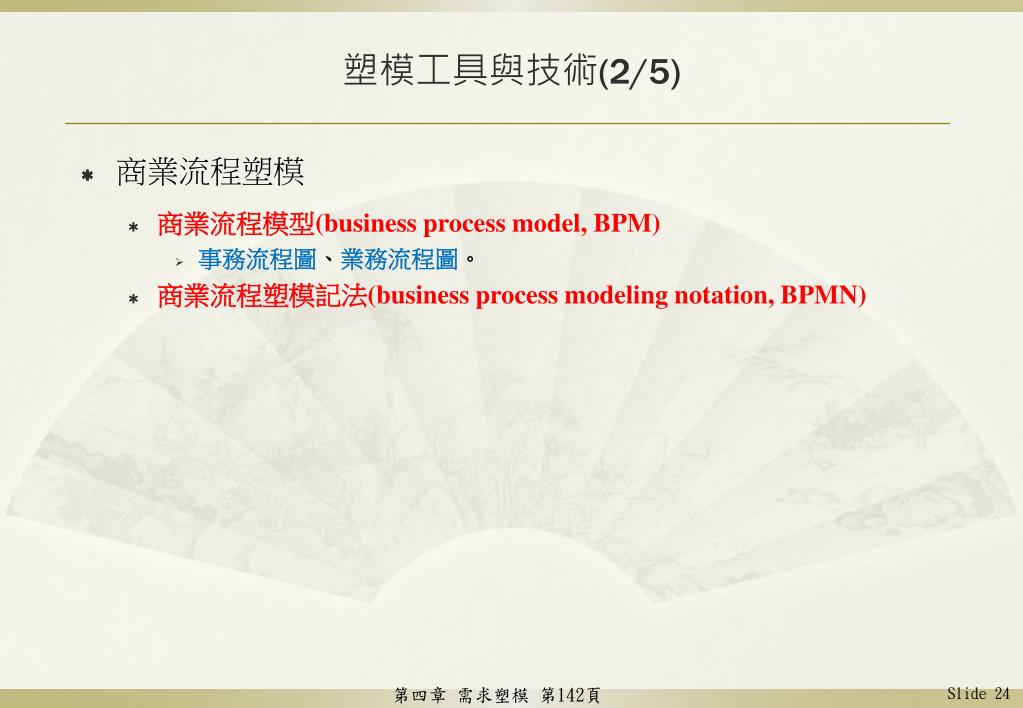

  • 商業流程塑模
    • 商業流程模型(business process model, BPM)
      • 事務流程圖、業務流程圖。
    • 商業流程塑模記法(business process modeling notation, BPMN)

第四章 需求塑模 第142頁

slide25
塑模工具與技術(3/5)

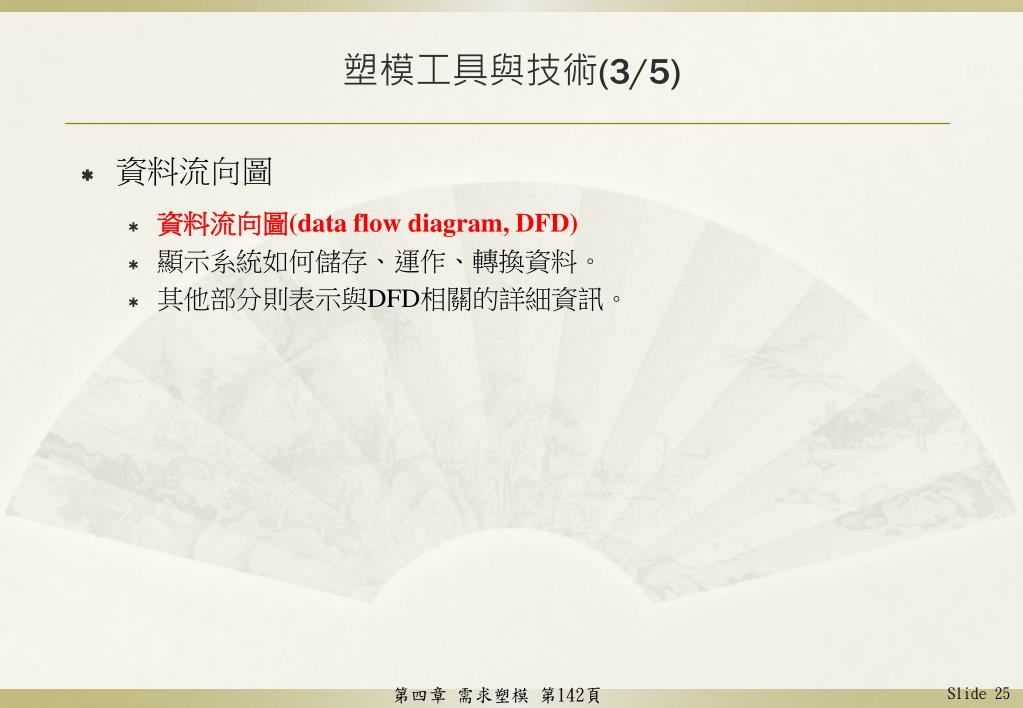

  • 資料流向圖
    • 資料流向圖(data flow diagram, DFD)
    • 顯示系統如何儲存、運作、轉換資料。
    • 其他部分則表示與DFD相關的詳細資訊。

第四章 需求塑模 第142頁

slide26
塑模工具與技術(4/5)

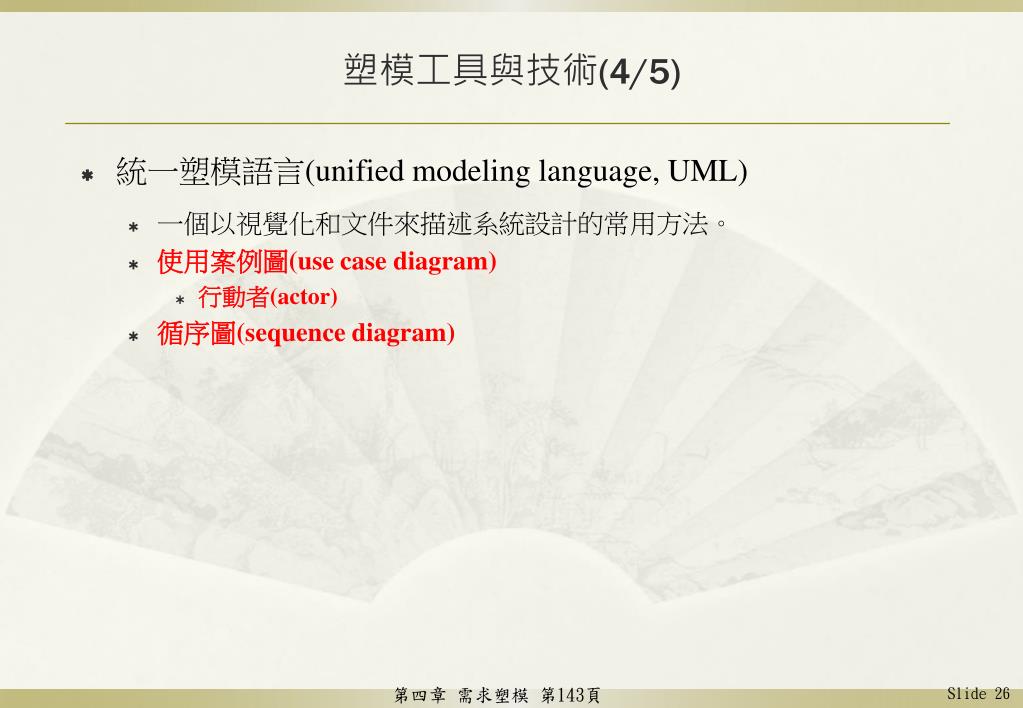

  • 統一塑模語言(unified modeling language, UML)
    • 一個以視覺化和文件來描述系統設計的常用方法。
    • 使用案例圖(use case diagram)
      • 行動者(actor)
    • 循序圖(sequence diagram)

第四章 需求塑模 第143頁

slide27
塑模工具與技術(5/5)

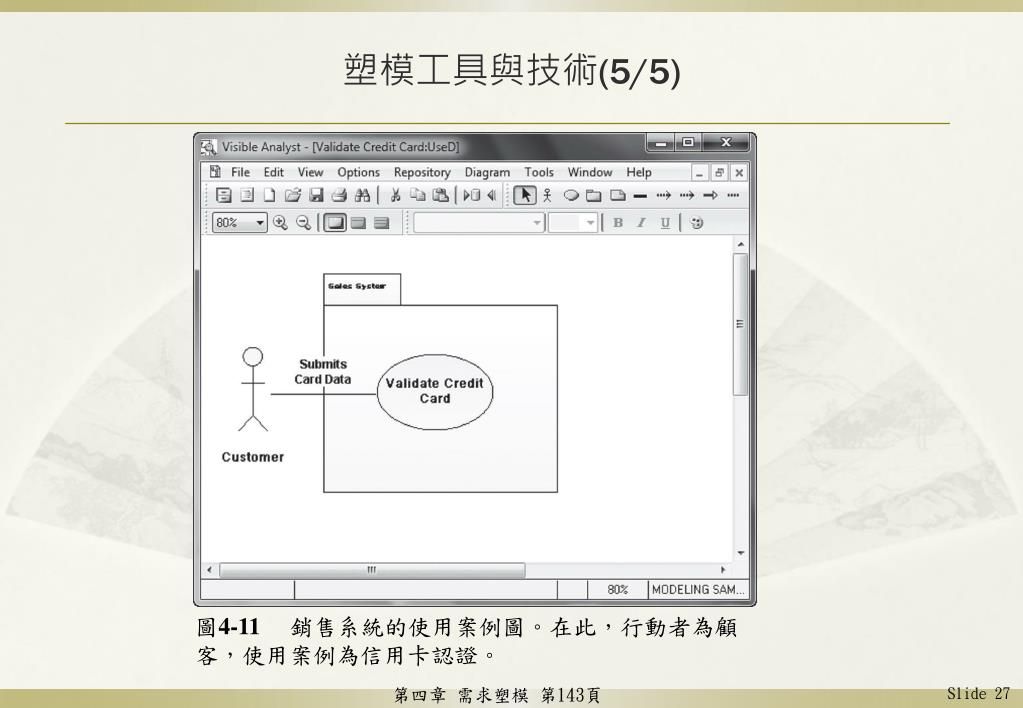

圖4-11  銷售系統的使用案例圖。在此,行動者為顧客,使用案例為信用卡認證。

第四章 需求塑模 第143頁

slide28
系統需求清單(1/5)
  • 輸出範例
    • 網站必須每四個小時產生線上容量統計表,在尖峰時段則每小時都要。
    • 存貨系統必須產生每日報表,以顯示零件號碼、項目描述、現存數量、存貨位置、存貨可用量,以及單位成本等資訊,並以零件號碼進行排序。

第四章 需求塑模 第144頁

slide29
系統需求清單(2/5)
  • 輸入範例

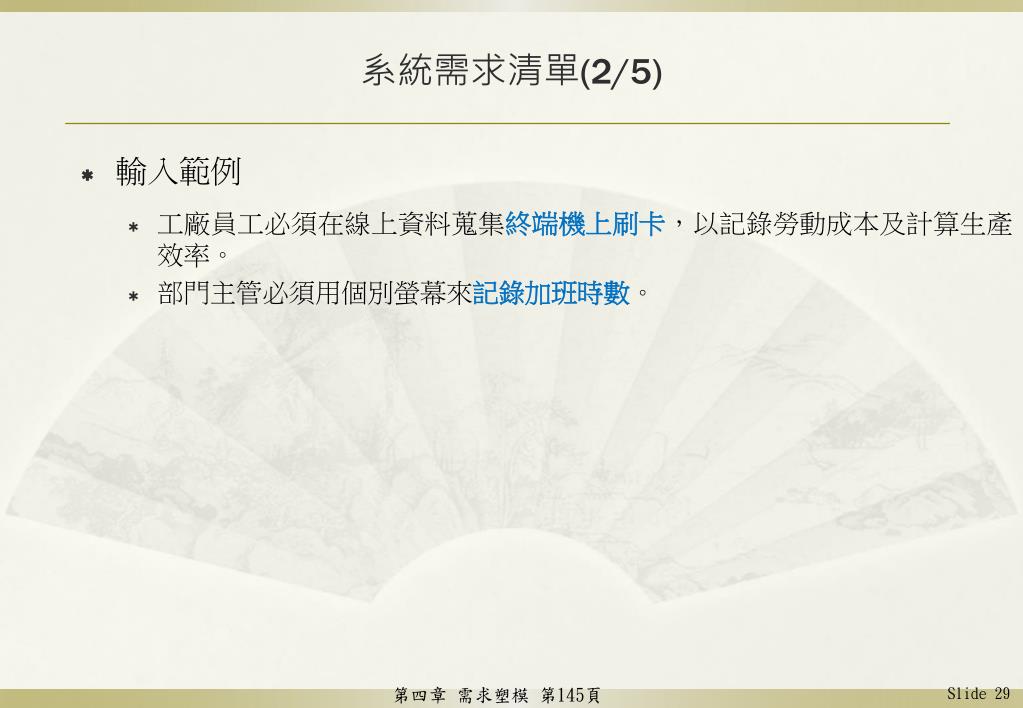

    • 工廠員工必須在線上資料蒐集終端機上刷卡,以記錄勞動成本及計算生產效率。
    • 部門主管必須用個別螢幕來記錄加班時數。

第四章 需求塑模 第145頁

slide30
系統需求清單(3/5)
  • 流程範例
    • 學生記錄系統必須在學期末計算學生總平均分數。
    • 在歲末的最後步驟,薪資系統必須更新員工薪資、獎勵、福利,並且製作稅務資料。

第四章 需求塑模 第145頁

slide31
系統需求清單(4/5)
  • 績效範例
    • 系統必須同時支援 25 名使用者。
    • 反應時間不得超過四秒。

第四章 需求塑模 第145頁

slide32
系統需求清單(5/5)
  • 控制範例
    • 系統必須在操作系統與應用層次設置登入安全管制。
    • 員工資料增加、變更、刪除都必須由人力資源部門執行。

第四章 需求塑模 第146頁

slide33

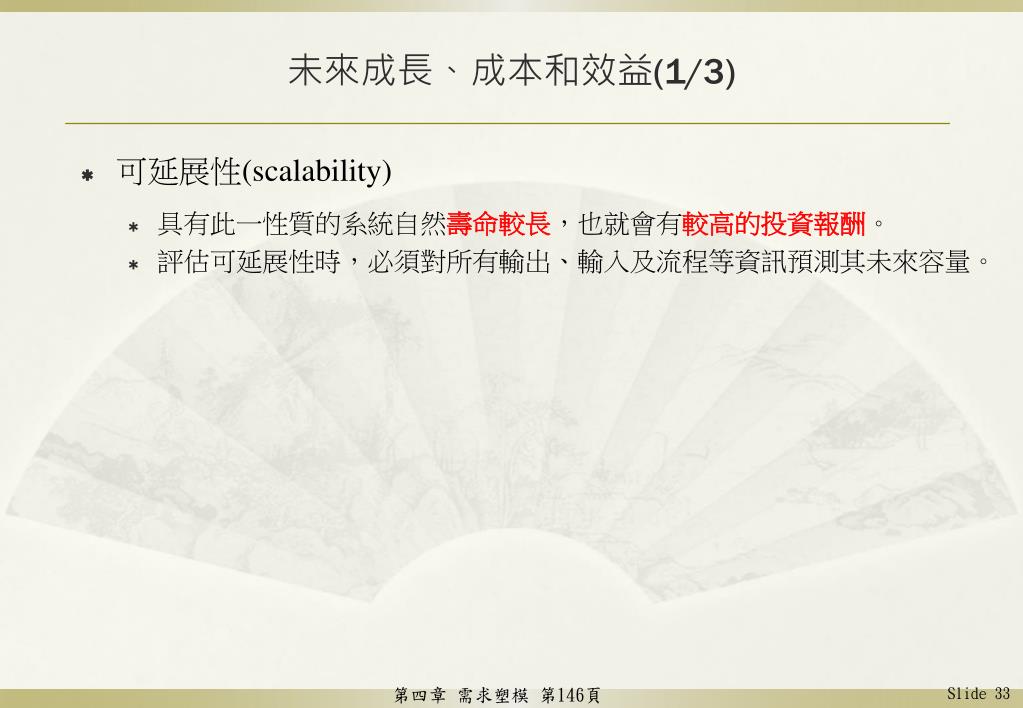

未來成長、成本和效益(1/3)
  • 可延展性(scalability)
    • 具有此一性質的系統自然壽命較長,也就會有較高的投資報酬。
    • 評估可延展性時,必須對所有輸出、輸入及流程等資訊預測其未來容量。

第四章 需求塑模 第146頁

slide34
未來成長、成本和效益(2/3)
  • 總體擁有成本(total cost of ownership, TCO)
    • TCO 是非常重要的一項考慮因素。
    • 間接成本往往被低估。
    • 快速經濟價值評量(rapid economic justification, REJ)

第四章 需求塑模 第147頁

slide35
未來成長、成本和效益(3/3)

圖4-15Microsoft 開發的快速經濟價值評量(REJ) 架構可用來幫助 IT 專業人員分析與優化IT 的投資。

第四章 需求塑模 第147頁

slide36
實情調查-概述
  • 實情調查綜述
    • 首先,是確定需要什麼資訊。
    • 發展出一套實情調查計畫,包括:訂定策略、運用實情調查技術、記錄結果、準備系統需求文件、及呈報管理階層。
  • 使用的方法與提出的問題
    • 可使用的方法:訪談、文件查閱、觀察、調查、問卷、抽樣、及研究等。
    • 應提出的問題為:人、事、時、地、如何、為何等問題。

第四章 需求塑模 第148頁

slide37
實情調查-訪談(1/7)

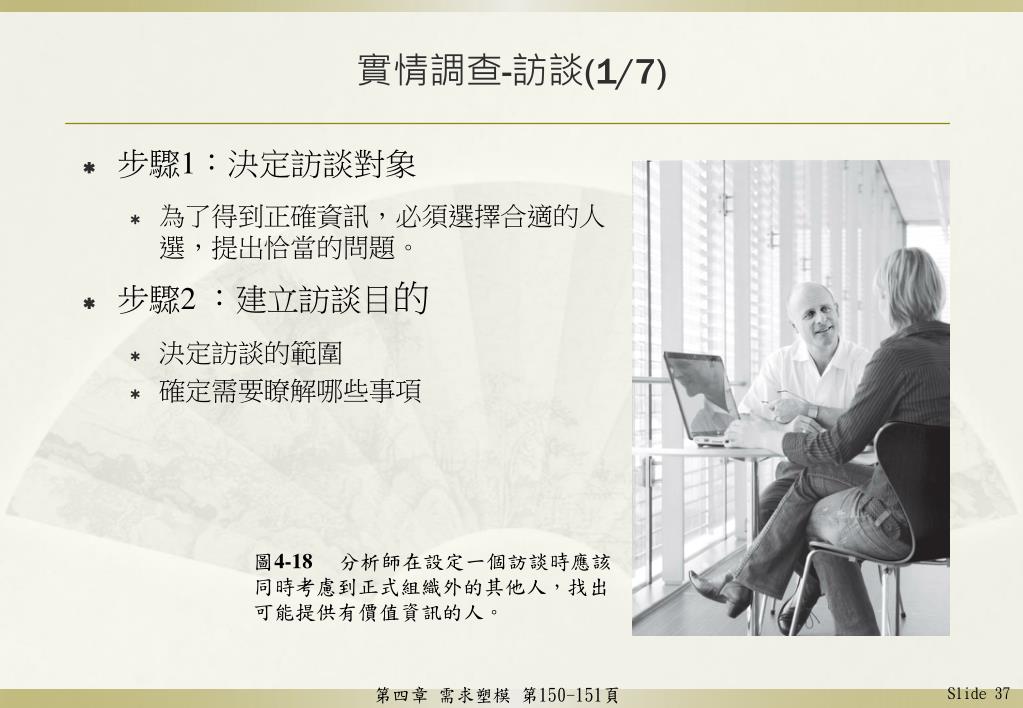

圖4-18  分析師在設定一個訪談時應該同時考慮到正式組織外的其他人,找出可能提供有價值資訊的人。

  • 步驟1:決定訪談對象
    • 為了得到正確資訊,必須選擇合適的人選,提出恰當的問題。
  • 步驟2 :建立訪談目的
    • 決定訪談的範圍
    • 確定需要瞭解哪些事項

第四章 需求塑模 第150-151頁

slide38
實情調查-訪談(2/7)

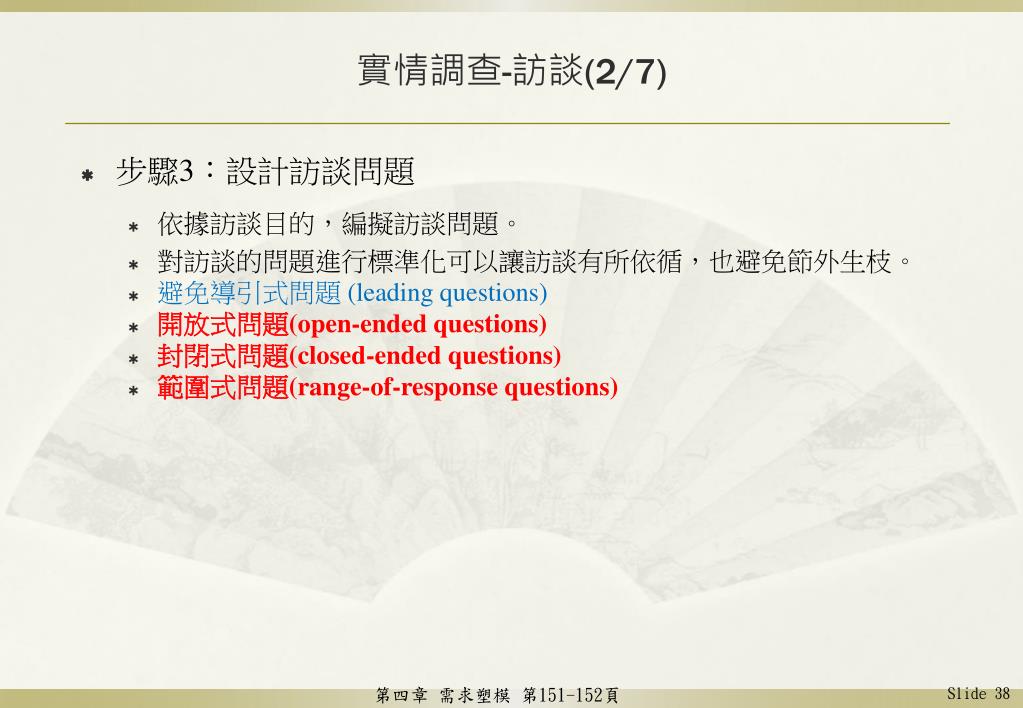

  • 步驟3:設計訪談問題
    • 依據訪談目的,編擬訪談問題。
    • 對訪談的問題進行標準化可以讓訪談有所依循,也避免節外生枝。
    • 避免導引式問題 (leading questions)
    • 開放式問題(open-ended questions)
    • 封閉式問題(closed-ended questions)
    • 範圍式問題(range-of-response questions)

第四章 需求塑模 第151-152頁

slide39
實情調查-訪談(3/7)

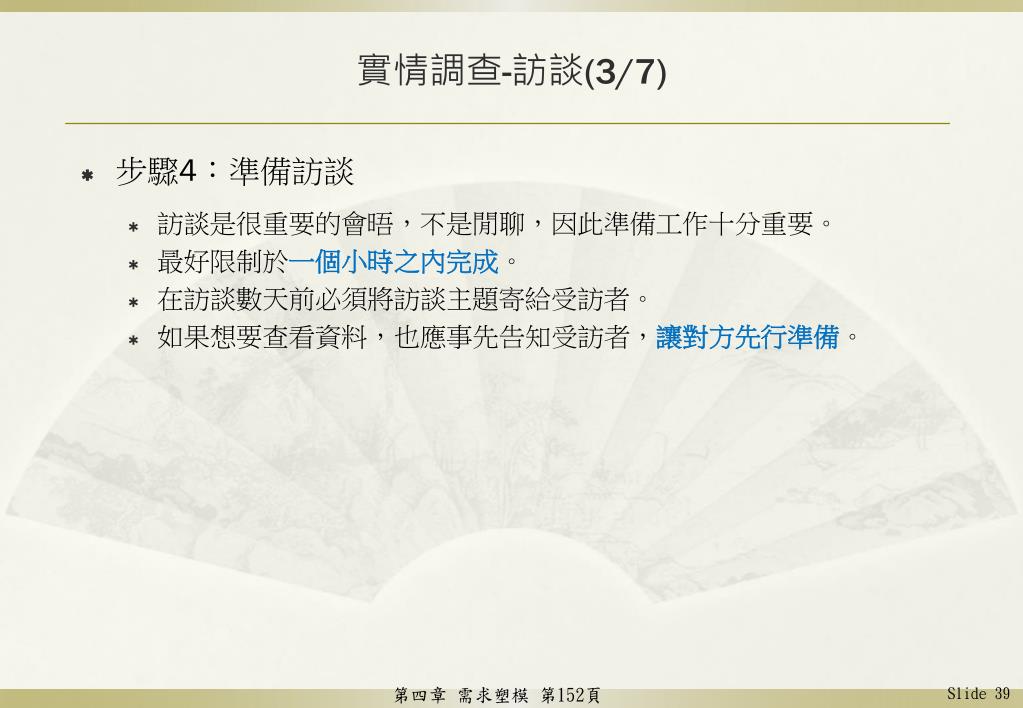

  • 步驟4:準備訪談
    • 訪談是很重要的會晤,不是閒聊,因此準備工作十分重要。
    • 最好限制於一個小時之內完成。
    • 在訪談數天前必須將訪談主題寄給受訪者。
    • 如果想要查看資料,也應事先告知受訪者,讓對方先行準備。

第四章 需求塑模 第152頁

slide40
實情調查-訪談(4/7)

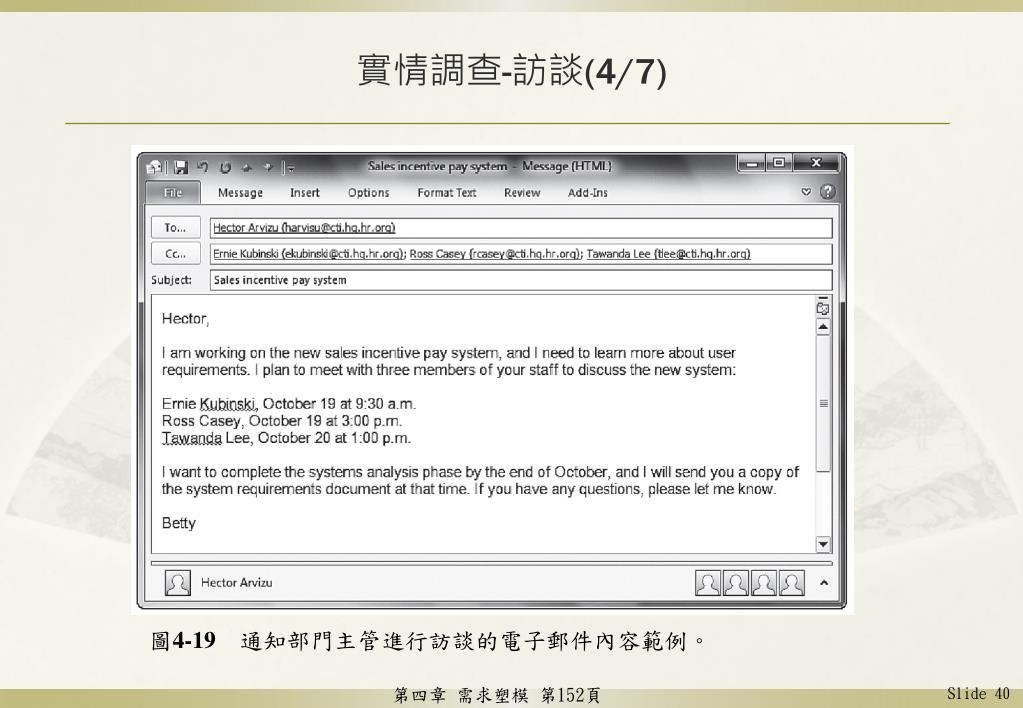

圖4-19 通知部門主管進行訪談的電子郵件內容範例。

第四章 需求塑模 第152頁

slide41
實情調查-訪談(5/7)

圖4-20 確認訪談的郵件範例。

第四章 需求塑模 第153頁

slide42
實情調查-訪談(6/7)

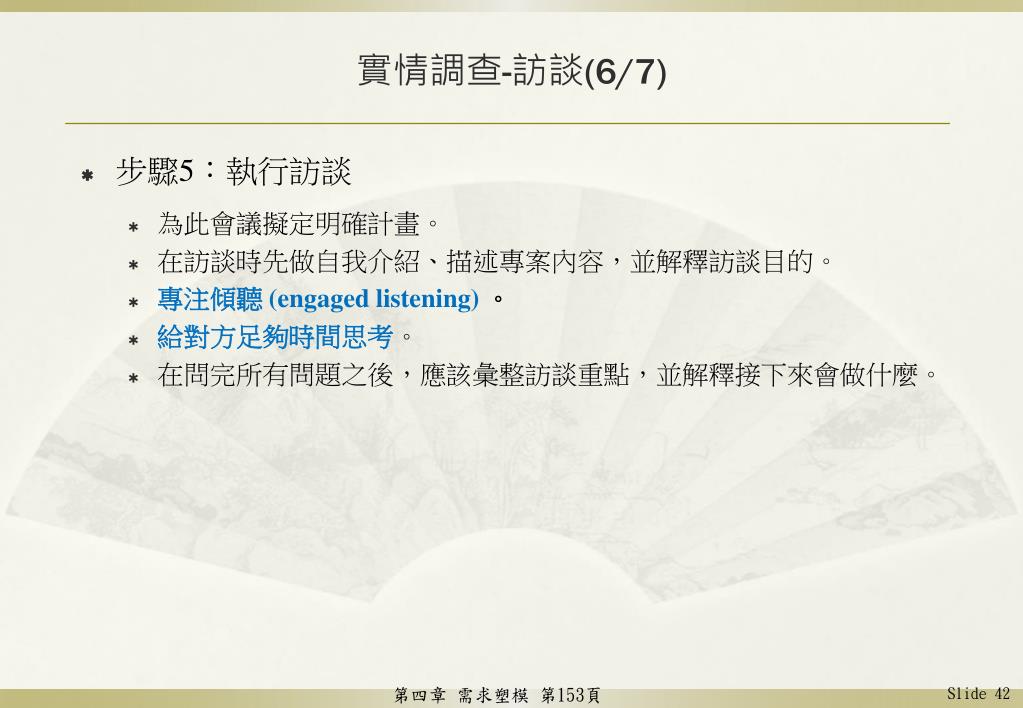

  • 步驟5:執行訪談
    • 為此會議擬定明確計畫。
    • 在訪談時先做自我介紹、描述專案內容,並解釋訪談目的。
    • 專注傾聽 (engaged listening) 。
    • 給對方足夠時間思考。
    • 在問完所有問題之後,應該彙整訪談重點,並解釋接下來會做什麼。

第四章 需求塑模 第153頁

slide43
實情調查-訪談(7/7)

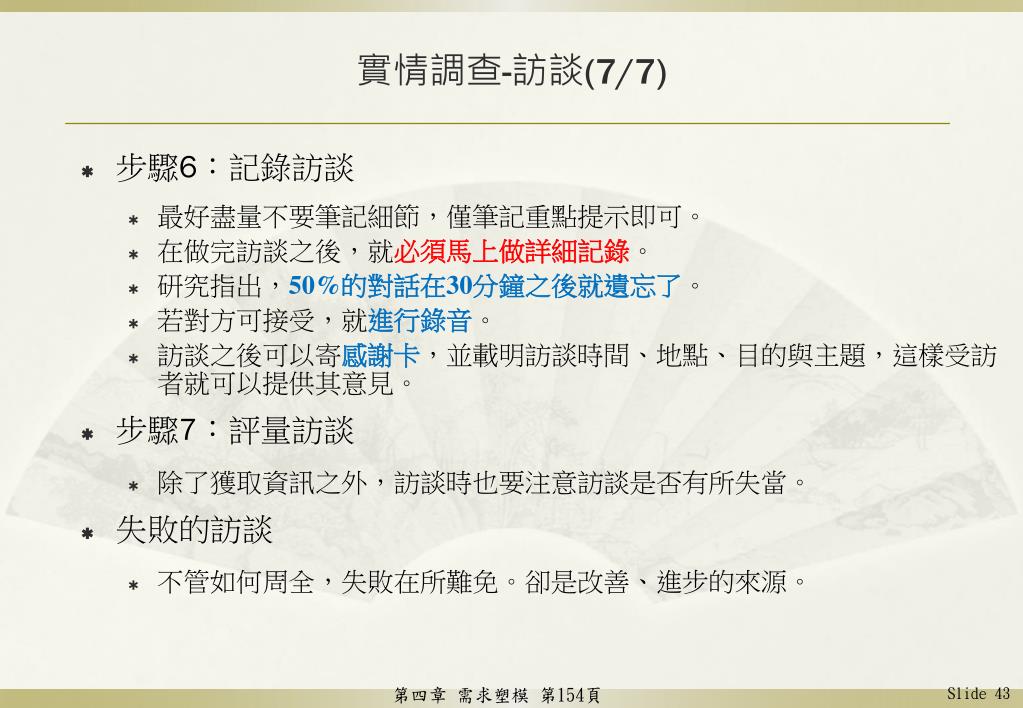

  • 步驟6:記錄訪談
    • 最好盡量不要筆記細節,僅筆記重點提示即可。
    • 在做完訪談之後,就必須馬上做詳細記錄。
    • 研究指出,50%的對話在30分鐘之後就遺忘了。
    • 若對方可接受,就進行錄音。
    • 訪談之後可以寄感謝卡,並載明訪談時間、地點、目的與主題,這樣受訪者就可以提供其意見。
  • 步驟7:評量訪談
    • 除了獲取資訊之外,訪談時也要注意訪談是否有所失當。
  • 失敗的訪談
    • 不管如何周全,失敗在所難免。卻是改善、進步的來源。

第四章 需求塑模 第154頁

slide44
實情調查-其他方法(1/5)

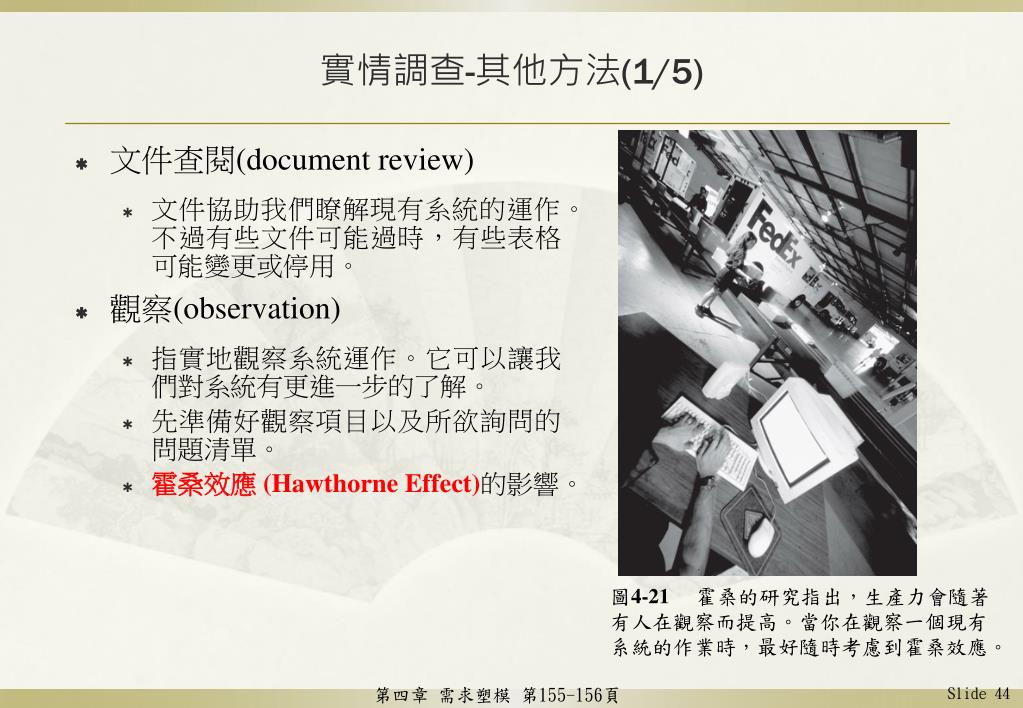

圖4-21  霍桑的研究指出,生產力會隨著有人在觀察而提高。當你在觀察一個現有系統的作業時,最好隨時考慮到霍桑效應。

  • 文件查閱(document review)
    • 文件協助我們瞭解現有系統的運作。不過有些文件可能過時,有些表格可能變更或停用。
  • 觀察(observation)
    • 指實地觀察系統運作。它可以讓我們對系統有更進一步的了解。
    • 先準備好觀察項目以及所欲詢問的問題清單。
    • 霍桑效應 (Hawthorne Effect)的影響。

第四章 需求塑模 第155-156頁

slide45
實情調查-其他方法(2/5)

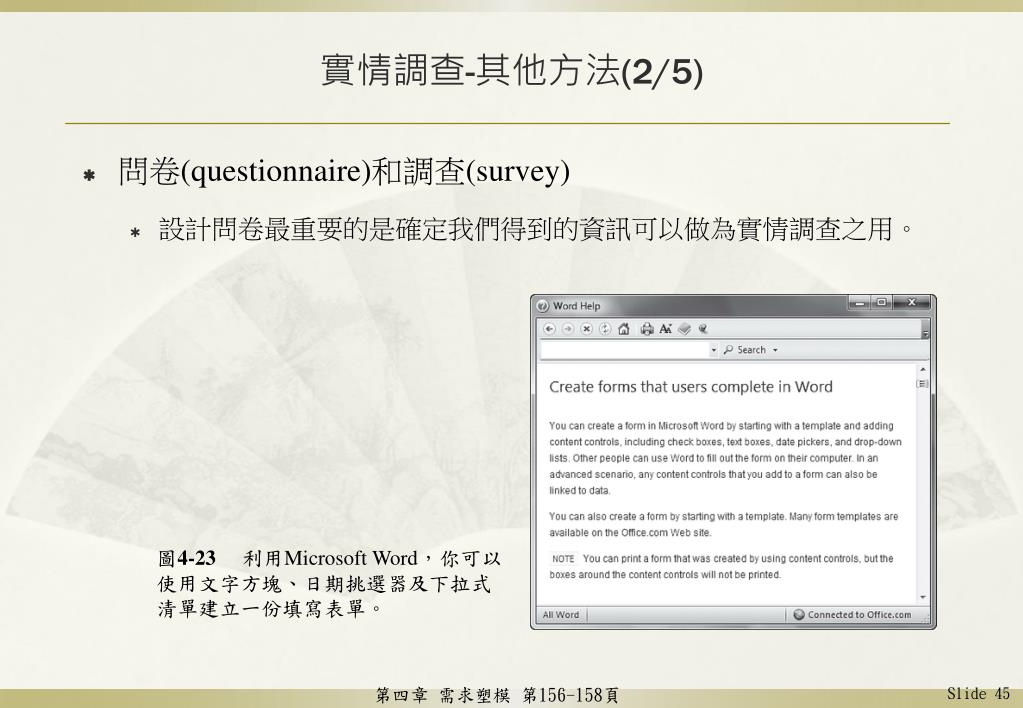

圖4-23  利用Microsoft Word,你可以使用文字方塊、日期挑選器及下拉式清單建立一份填寫表單。

  • 問卷(questionnaire)和調查(survey)
    • 設計問卷最重要的是確定我們得到的資訊可以做為實情調查之用。

第四章 需求塑模 第156-158頁

slide46
實情調查-其他方法(3/5)
  • 抽樣
    • 系統抽樣 (systematic sample) 。
    • 階層抽樣 (stratified sample)。
    • 隨機抽樣 (random sample)。
    • 抽樣的主要目的是確保樣本能代表整個母體。

第四章 需求塑模 第158頁

slide47
實情調查-其他方法(4/5)

用以瞭解類似系統在其他地方的使用情形。

圖4-25 實地參訪有機會可以觀察系統的實際使用情形。

  • 研究(research)
    • 範圍包括網際網路、IT 雜誌及書籍等,以獲得背景資訊、技術材料及產業發展的新聞等。
    • 實地參訪 (site visit)。

第四章 需求塑模 第159頁

slide48
實情調查-其他方法(5/5)
  • 訪談與問卷的比較
    • 訪談是比較個人化的。
    • 問卷可以讓作答者隨自己方便作答,不需另闢時段。
    • 腦力激盪 (brainstorming)。
      • 結構化腦力激盪 (structured brainstorming) 。
      • 非結構化腦力激盪 (unstructured brainstorming) 。

第四章 需求塑模 第160頁

slide49
編寫文件(1/3)
  • 記錄事實的必要性
    • 一旦獲得資訊即行記錄。
    • 盡量用最簡單的方法記錄。
    • 記錄的方式要能淺顯易懂。
    • 文件能夠易於檢索。
  • 軟體工具
    • CASE 工具
    • 生產力軟體(productivity software)
      • 文書處理軟體、試算表、資料庫管理系統、簡報軟體及協同合作軟體。
    • 塑模繪圖軟體(graphical modeling software)
    • 個人資訊管理軟體(personal information manager, PIM)
    • 無線通訊裝置

第四章 需求塑模 第160-161頁

slide50
編寫文件(2/3)

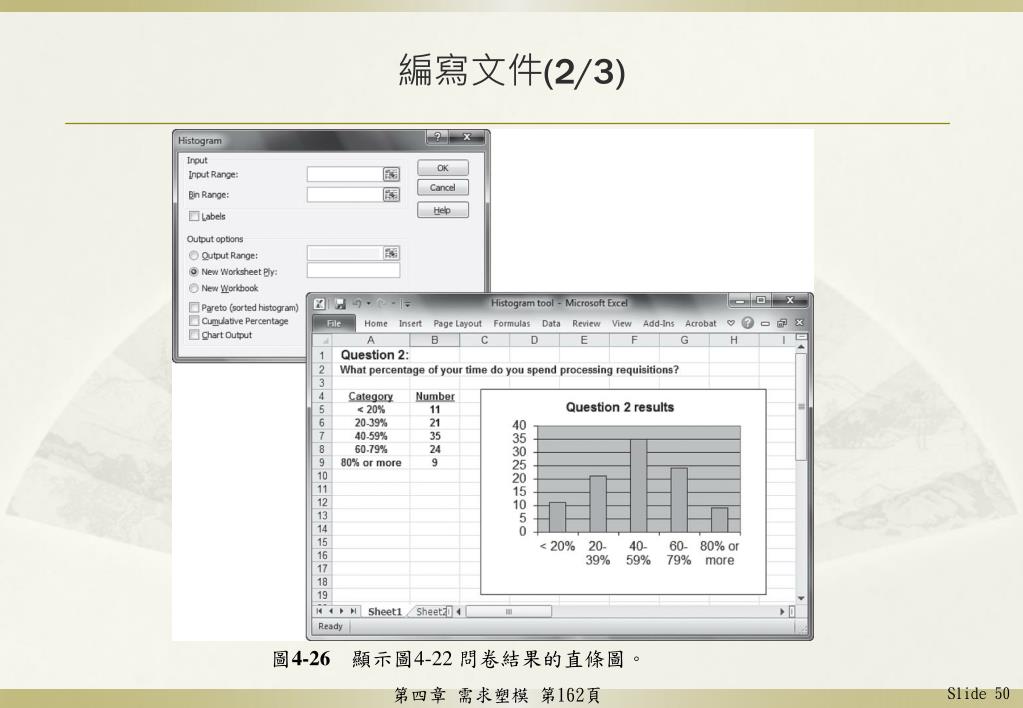

圖4-26 顯示圖4-22 問卷結果的直條圖。

第四章 需求塑模 第162頁

slide51
編寫文件(3/3)

圖4-27Microsoft Visio 可應用內建圖形畫出網站地圖。

第四章 需求塑模 第163頁

slide52
邏輯塑模預覽
  • 需求塑模結束之時,系統開發人員就應該對商業流程與系統需求有非常清楚的了解。
  • 接下來就要建構出系統的邏輯模型。
  • IT 專業人士對於系統開發的方法有許多不同的見解。

第四章 需求塑模 第165頁

slide53
本章總結

系統分析階段包含三項工作:需求塑模、資料與流程塑模,以及考慮開發策略。

這些工作的主要目的都是了解專案,確保專案支持商業需求,並且為系統設計階段建構一個堅實的基礎。

實情調查的過程包括訪談、文件查閱、觀察、問卷、抽樣、研究。

系統分析師必須小心地記錄事實。有一些軟體工具可以幫助他們以視覺化圖形和文字敘述來描述資訊系統。

第四章 需求塑模 第165頁
