化学电源

化学电源. 空气电池. 锂电池. 干电池. 上图是锌－锰干电池. 1 、干电池 --- 普通锌锰电池 　 干电池用锌制筒形外壳作负极，位于中央的顶盖上有铜帽的石墨棒作正极，在石墨棒的周围由内向外依次是 A ：二氧化锰粉末（黑色） ------ 用于吸收在正极上生成的氢气（以防止产生极化现象）； B ：用饱和了氯化铵和氯化锌的淀粉糊作为电解质溶液。.

zeroun
Download Presentation

化学电源

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

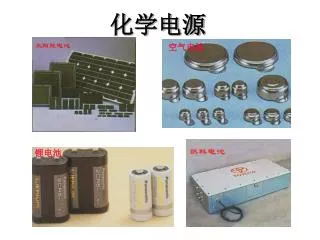

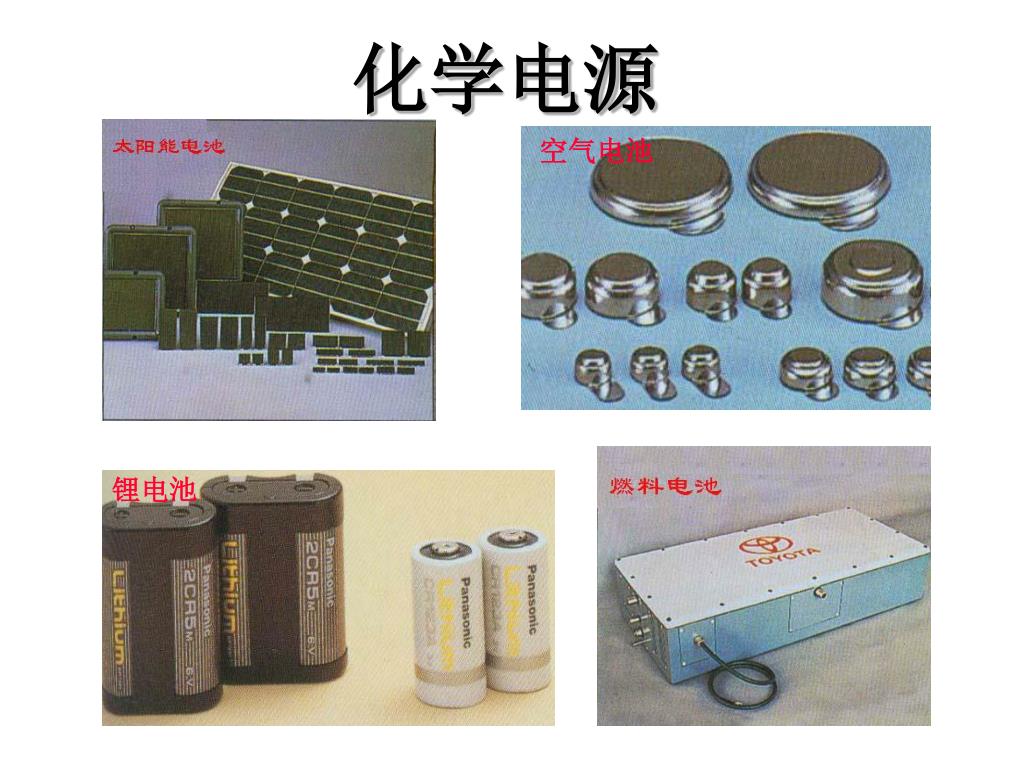

  1. 化学电源 空气电池 锂电池

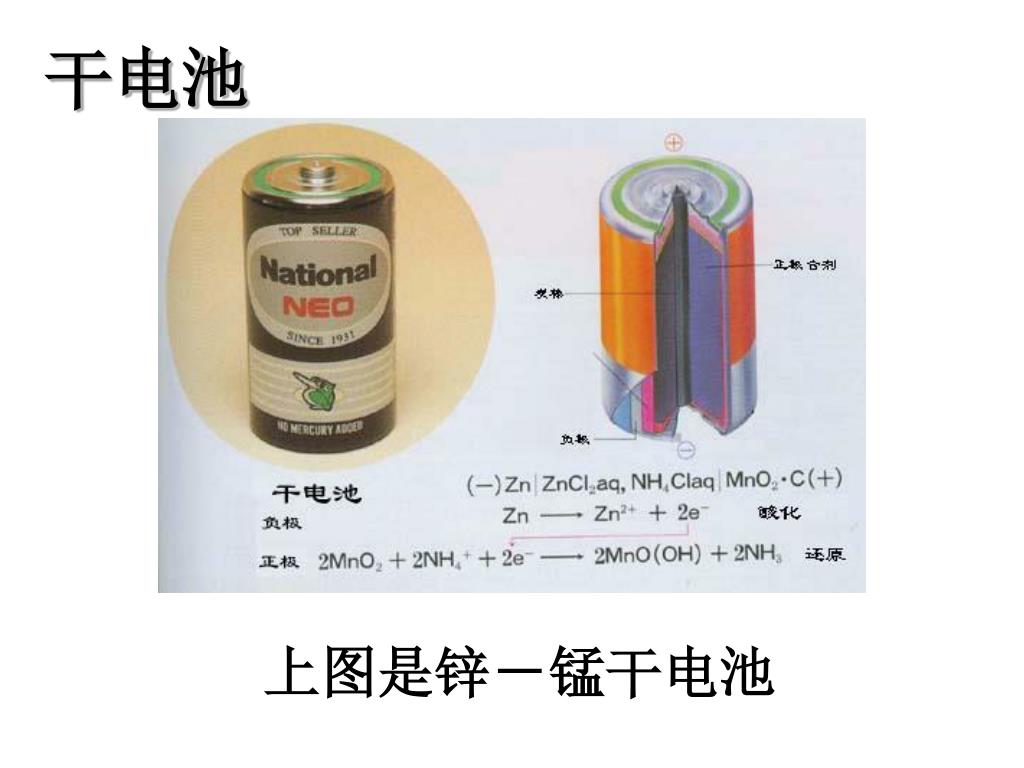

  2. 干电池 上图是锌－锰干电池

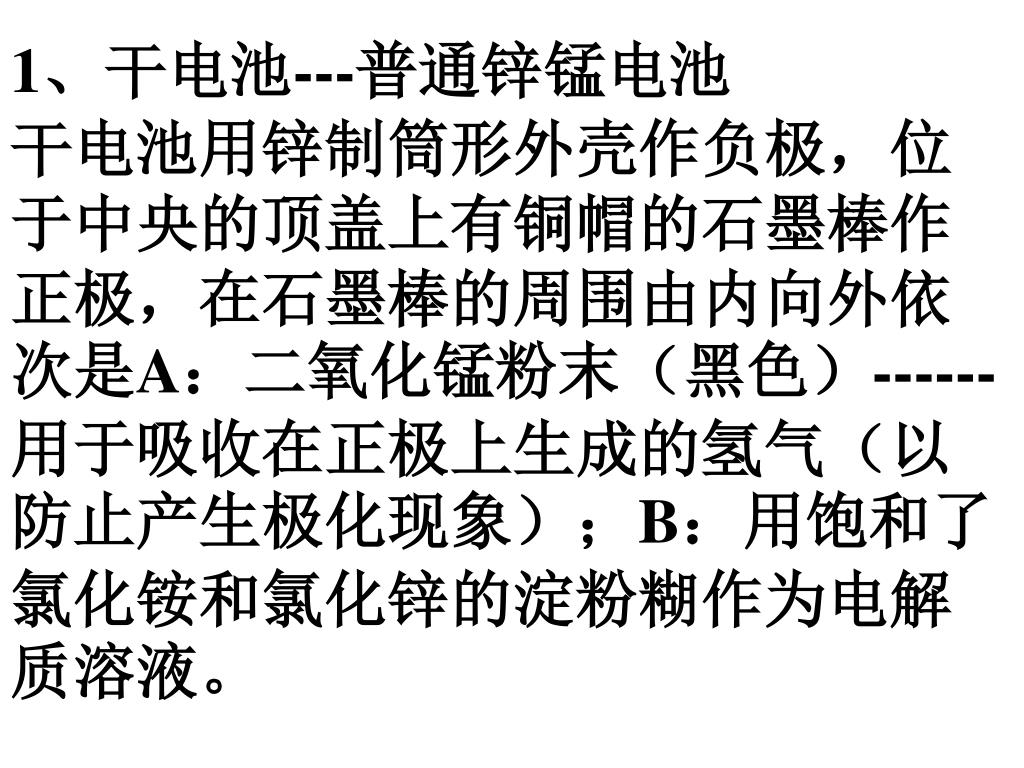

  3. 1、干电池---普通锌锰电池 　 干电池用锌制筒形外壳作负极，位于中央的顶盖上有铜帽的石墨棒作正极，在石墨棒的周围由内向外依次是A：二氧化锰粉末（黑色）------用于吸收在正极上生成的氢气（以防止产生极化现象）；B：用饱和了氯化铵和氯化锌的淀粉糊作为电解质溶液。

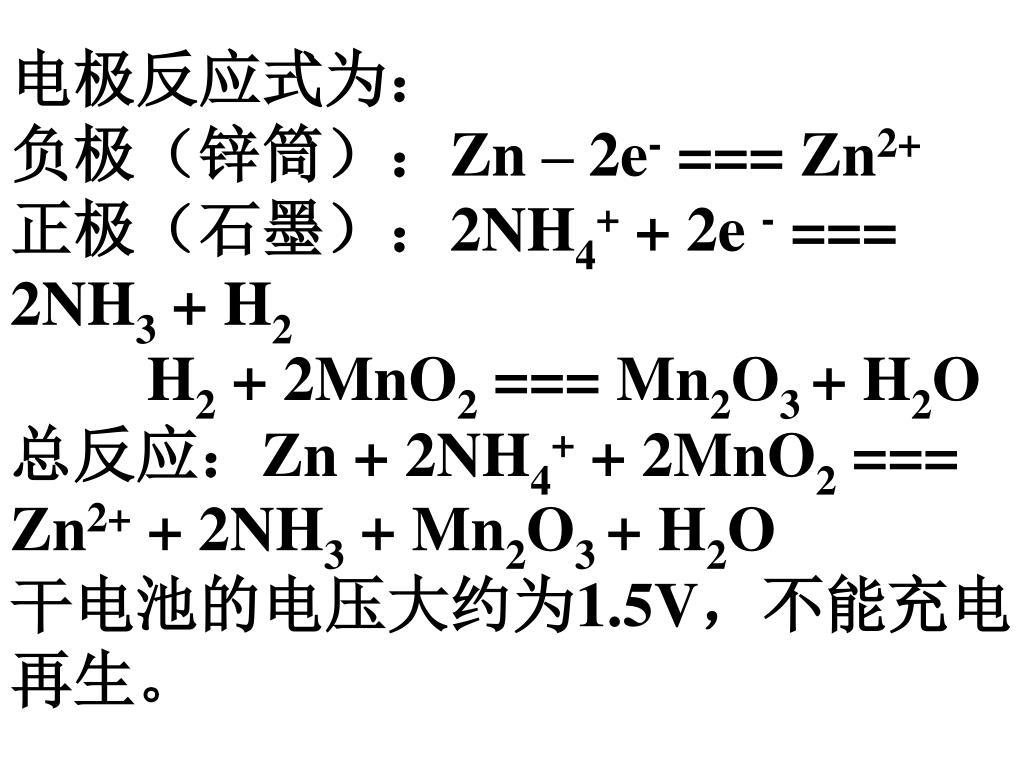

  4. 电极反应式为：负极（锌筒）：Zn – 2e- === Zn2+正极（石墨）：2NH4+ + 2e - === 2NH3 + H2  H2 + 2MnO2 === Mn2O3 + H2O总反应：Zn + 2NH4+ + 2MnO2 === Zn2+ + 2NH3 + Mn2O3 + H2O干电池的电压大约为1.5V，不能充电再生。

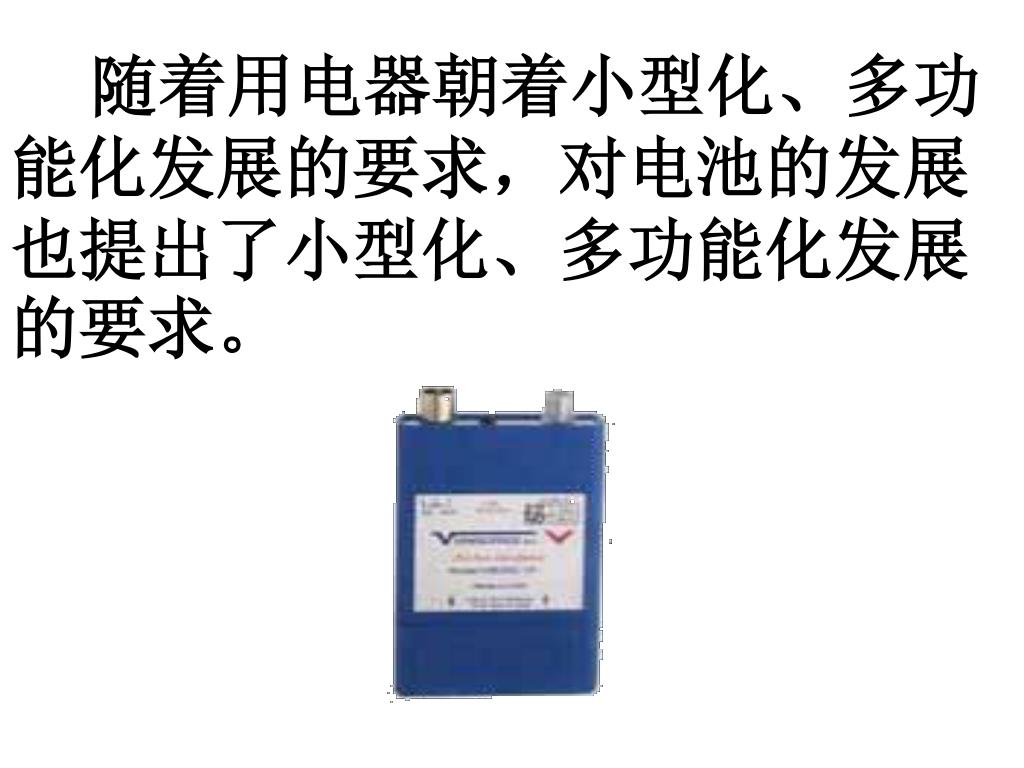

  5. 随着用电器朝着小型化、多功能化发展的要求，对电池的发展也提出了小型化、多功能化发展的要求。随着用电器朝着小型化、多功能化发展的要求，对电池的发展也提出了小型化、多功能化发展的要求。

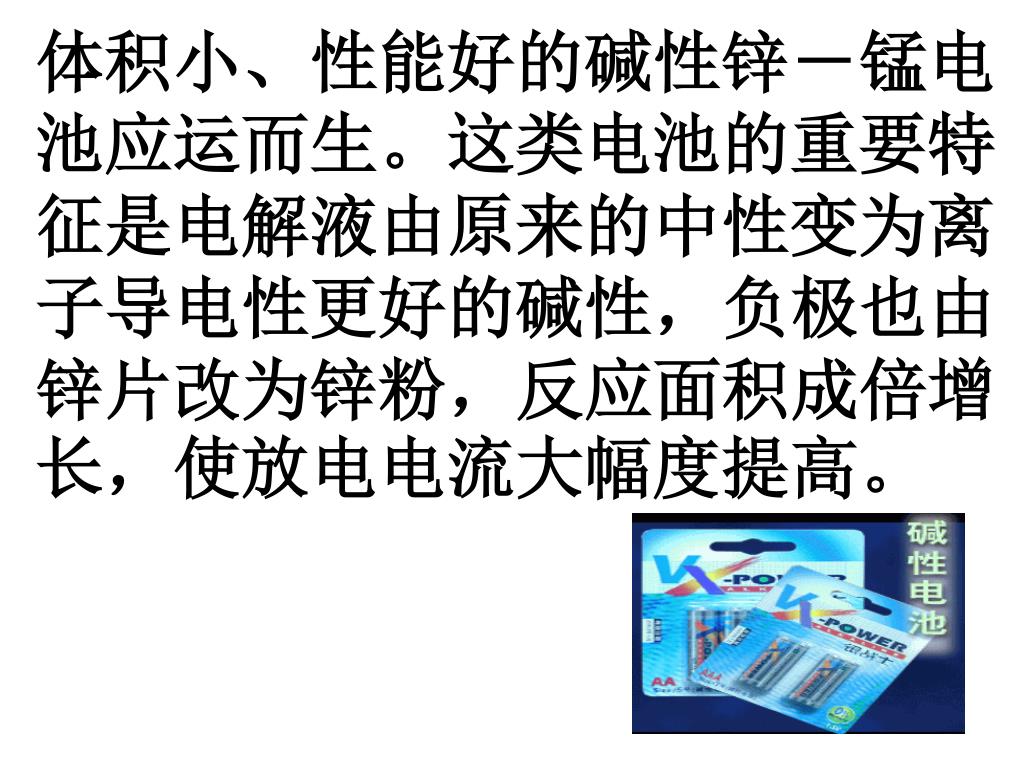

  6. 体积小、性能好的碱性锌－锰电池应运而生。这类电池的重要特征是电解液由原来的中性变为离子导电性更好的碱性，负极也由锌片改为锌粉，反应面积成倍增长，使放电电流大幅度提高。体积小、性能好的碱性锌－锰电池应运而生。这类电池的重要特征是电解液由原来的中性变为离子导电性更好的碱性，负极也由锌片改为锌粉，反应面积成倍增长，使放电电流大幅度提高。

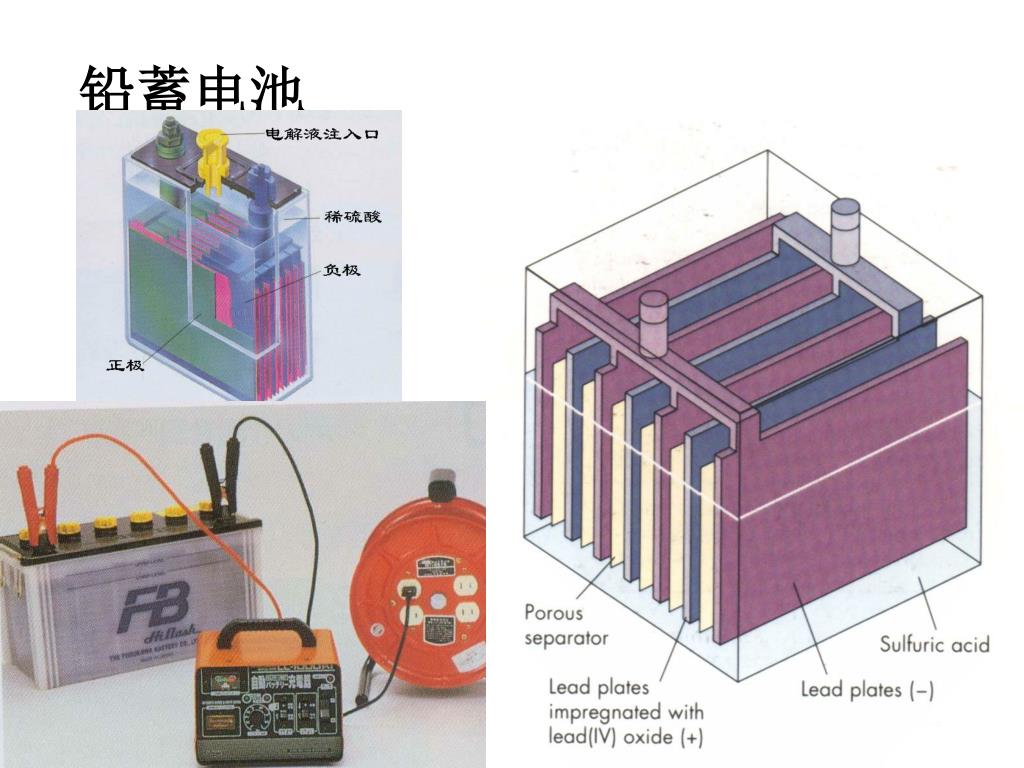

  7. 铅蓄电池

  8. 2、铅蓄电池 铅蓄电池可放电也可以充电，一般用硬橡胶或透明塑料制成长方形外壳（防止酸液的泄漏）；设有多层电极板，其中正极板上有一层棕褐色的二氧化铅，负极是海绵状的金属铅，正负电极之间用微孔橡胶或微孔塑料板隔开（以防止电极之间发生短路）；两极均浸入到硫酸溶液中。

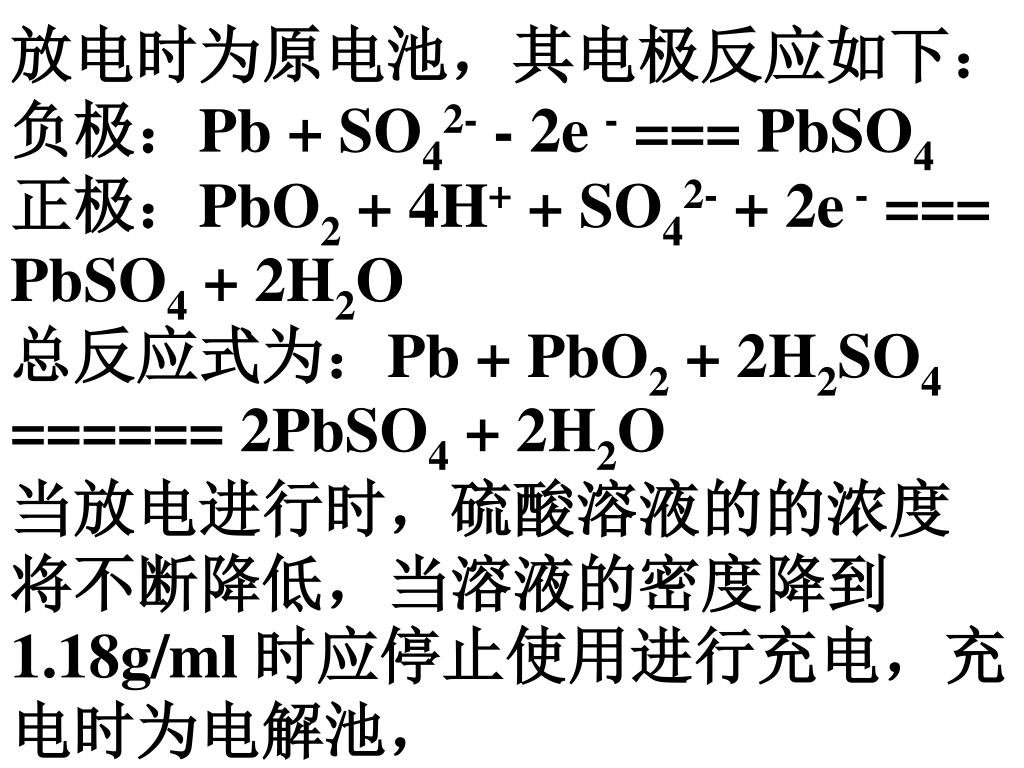

  9. 放电时为原电池，其电极反应如下：负极：Pb + SO42- - 2e - === PbSO4正极：PbO2 + 4H+ + SO42- + 2e - === PbSO4 + 2H2O总反应式为：Pb + PbO2 + 2H2SO4 ====== 2PbSO4 + 2H2O当放电进行时，硫酸溶液的的浓度将不断降低，当溶液的密度降到1.18g/ml 时应停止使用进行充电，充电时为电解池，

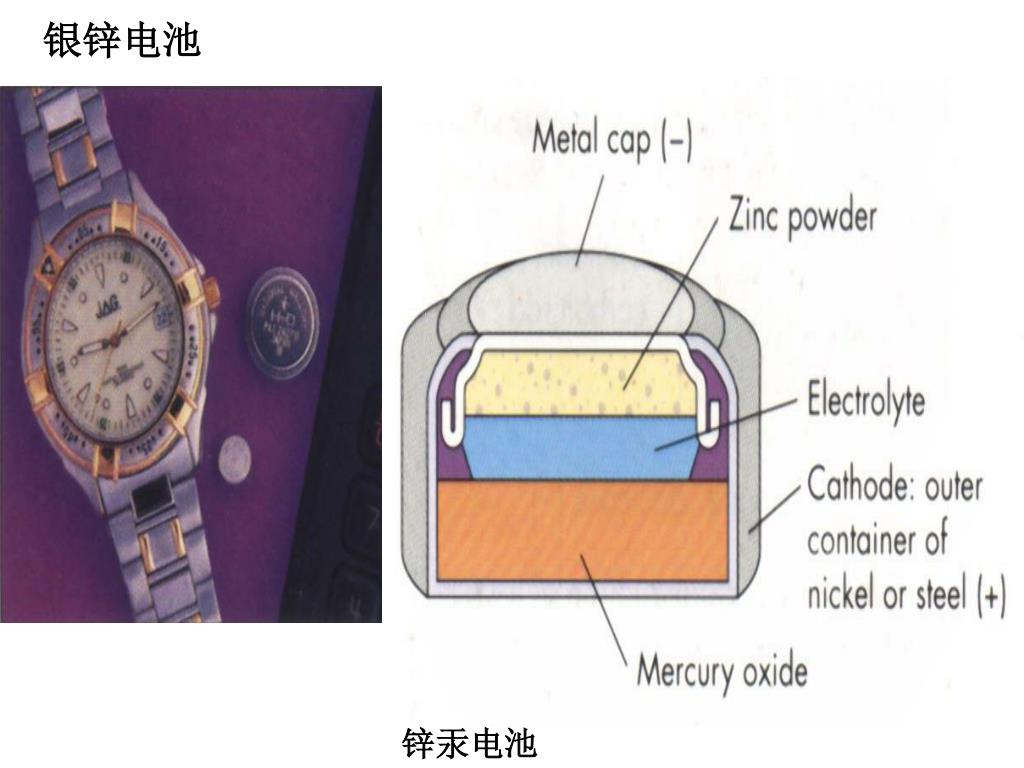

  10. 银锌电池 锌汞电池

  11. 3、银锌电池 一般用不锈钢制成小圆盒形，圆盒由正极壳和负极壳组成，形似钮扣（俗称钮扣电池）。盒内正极壳一端填充由氧化银和石墨组成的正极活性材料，负极盖一端填充锌汞合金组成的负极活性材料，电解质溶液为KOH浓溶液。

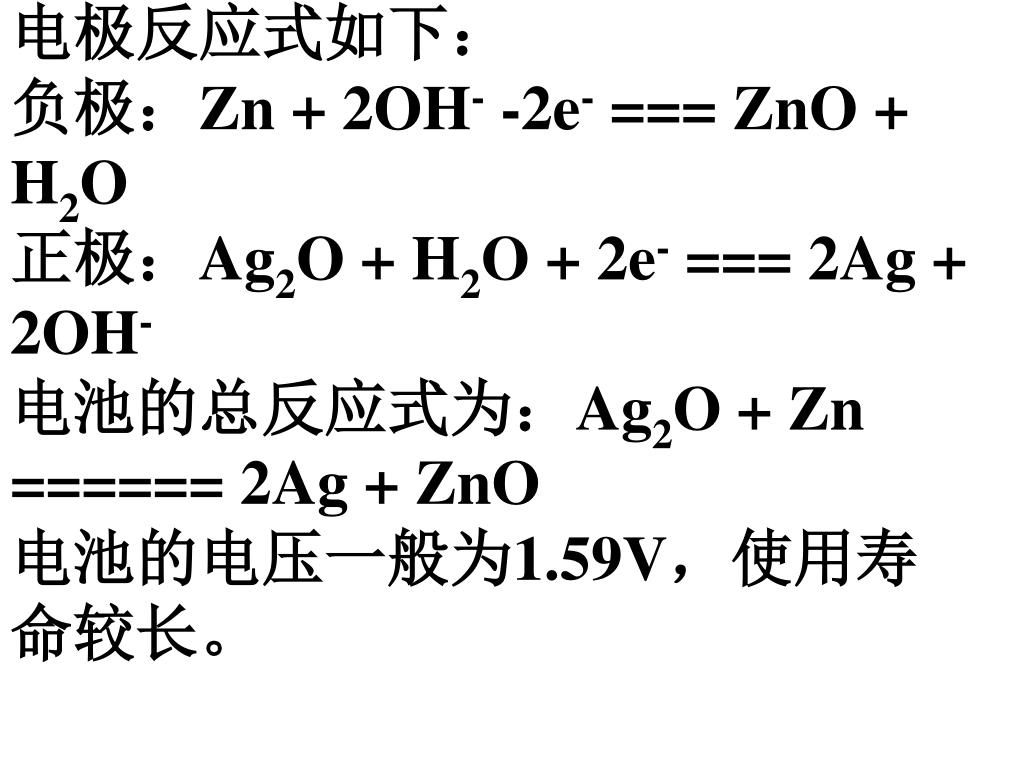

  12. 电极反应式如下：负极：Zn + 2OH- -2e- === ZnO + H2O正极：Ag2O + H2O + 2e- === 2Ag + 2OH-电池的总反应式为：Ag2O + Zn ====== 2Ag + ZnO电池的电压一般为1.59V，使用寿命较长。

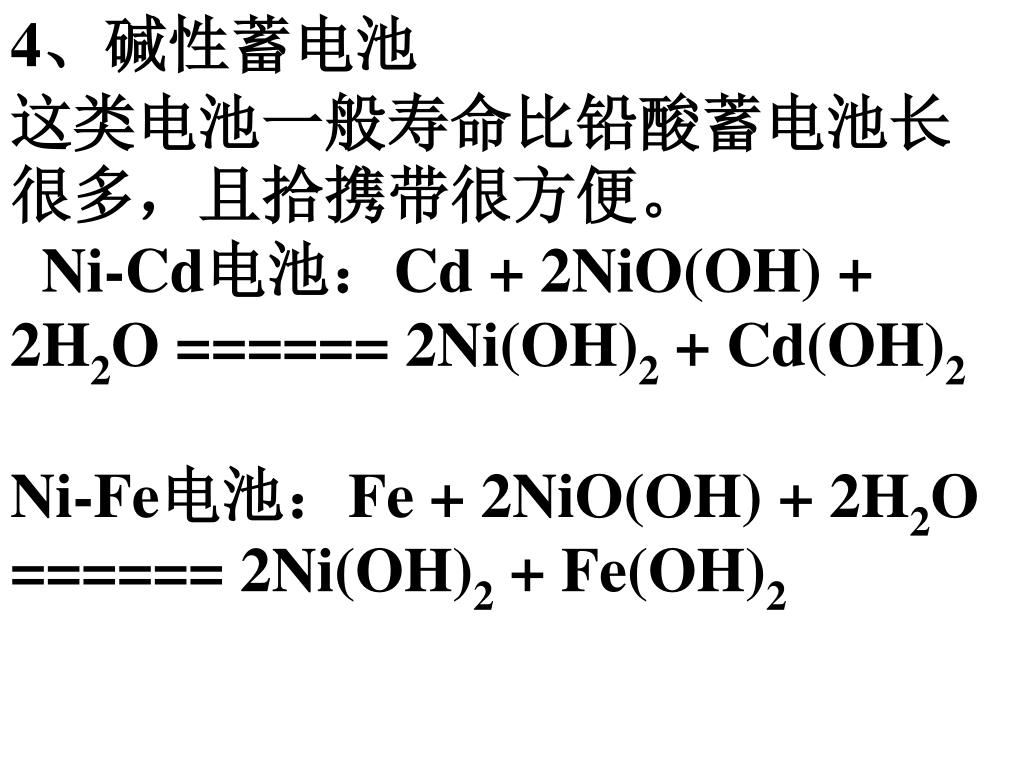

  13. 4、碱性蓄电池 这类电池一般寿命比铅酸蓄电池长很多，且拾携带很方便。Ni-Cd电池：Cd + 2NiO(OH) + 2H2O ====== 2Ni(OH)2 + Cd(OH)2 Ni-Fe电池：Fe + 2NiO(OH) + 2H2O ====== 2Ni(OH)2 + Fe(OH)2

  14. （ 碱性可充电电池及简易充电座）

  15. 锂电池 使用锂电源的手机与手提电脑 锂是密度最小的金属，用锂作为电池的负极，跟用相同质量的其他金属作负极相比较，使用寿命大大延长。

  16. 5、微型锂电池 常用于心脏起搏器、手机的一种微型电池，一般用金属锂作负极，石墨作正极，电解质溶液为溶有四氯化铝锂（LiAlCl4）的亚硫酸氯（SOCl2）。电池的总反应式如下：8Li + 3SOCl2 ====== 6LiCl + Li2SO3 + 2S  这种电池的容量大，电压稳定，能在-56.70C--- +71.10C的大范围温差内正常工作

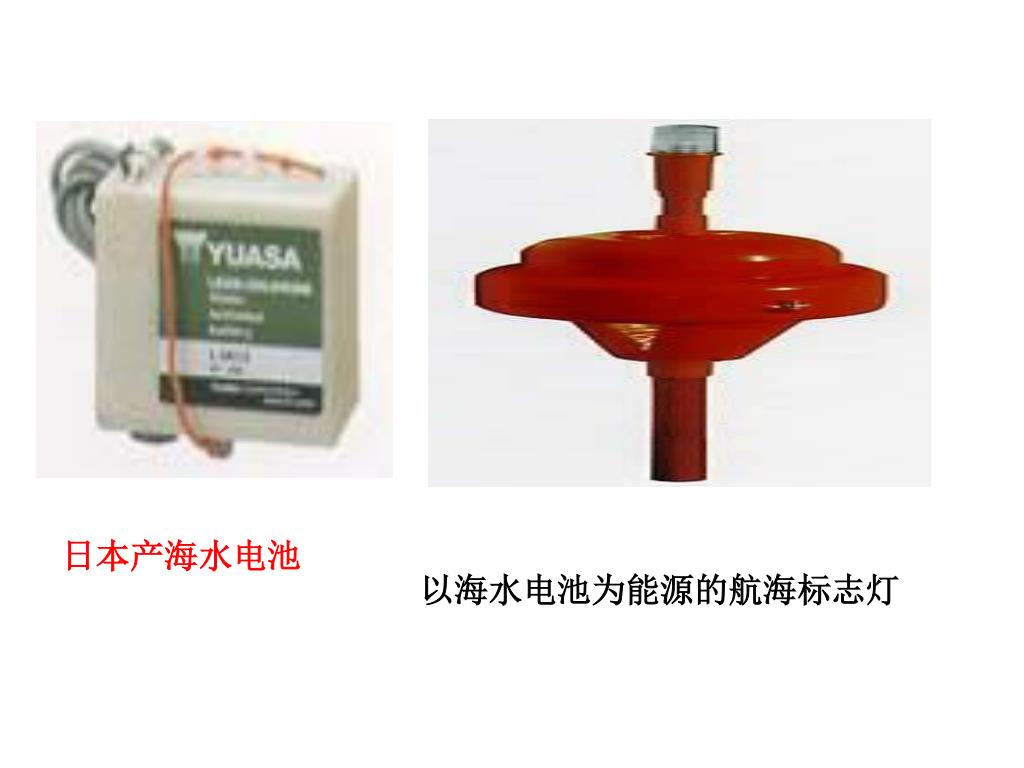

  17. 日本产海水电池 以海水电池为能源的航海标志灯

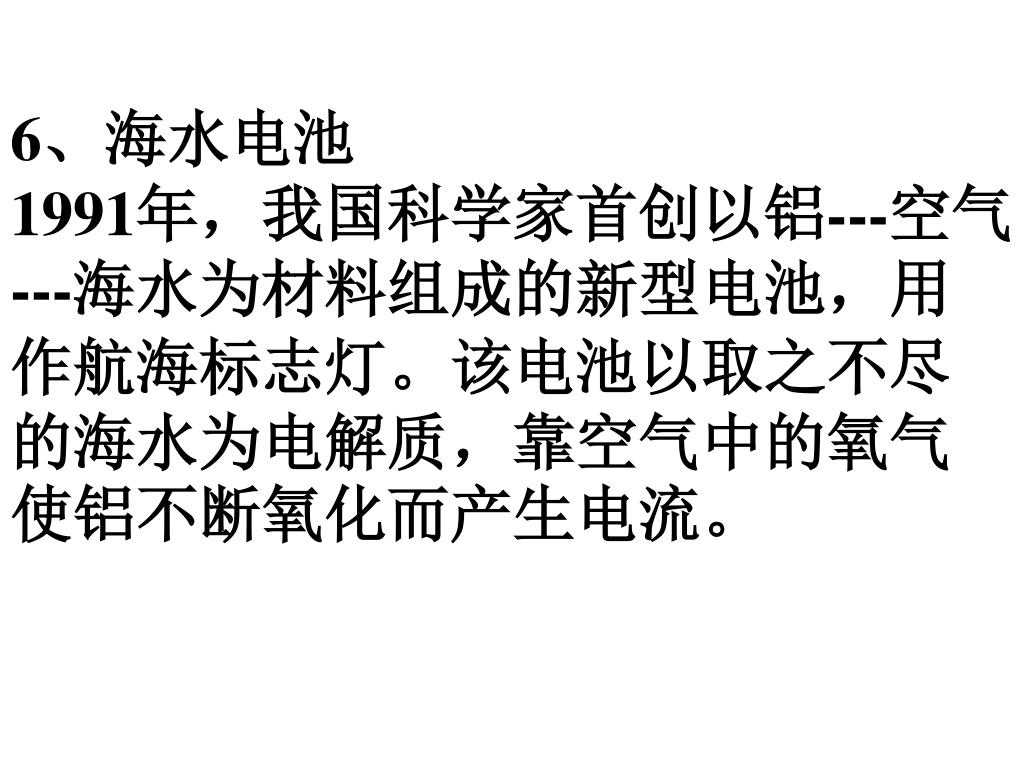

  18. 6、海水电池 1991年，我国科学家首创以铝---空气---海水为材料组成的新型电池，用作航海标志灯。该电池以取之不尽的海水为电解质，靠空气中的氧气使铝不断氧化而产生电流。

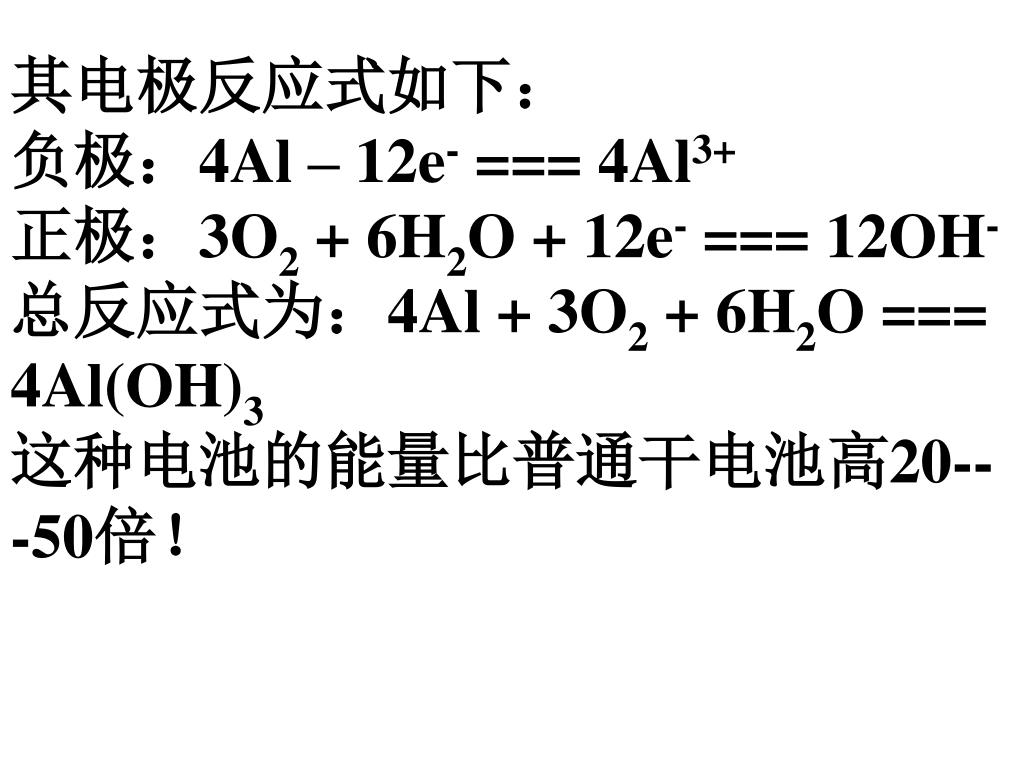

  19. 其电极反应式如下：负极：4Al – 12e- === 4Al3+正极：3O2 + 6H2O + 12e- === 12OH-总反应式为：4Al + 3O2 + 6H2O === 4Al(OH)3这种电池的能量比普通干电池高20---50倍！

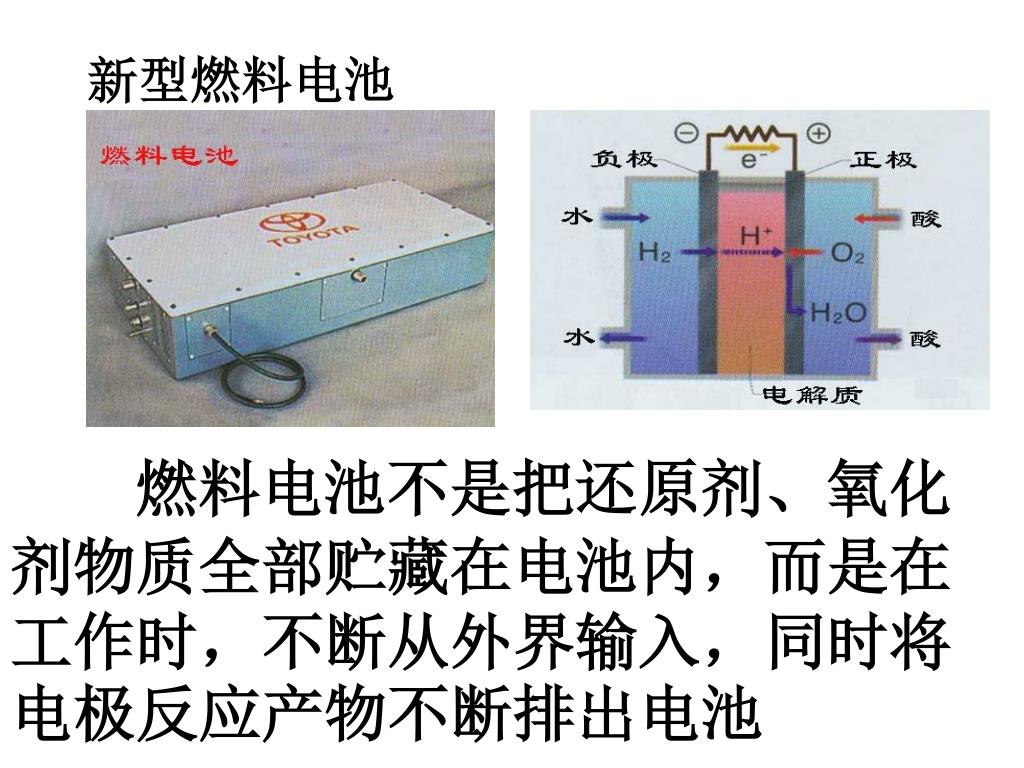

  20. 新型燃料电池 燃料电池不是把还原剂、氧化剂物质全部贮藏在电池内，而是在工作时，不断从外界输入，同时将电极反应产物不断排出电池

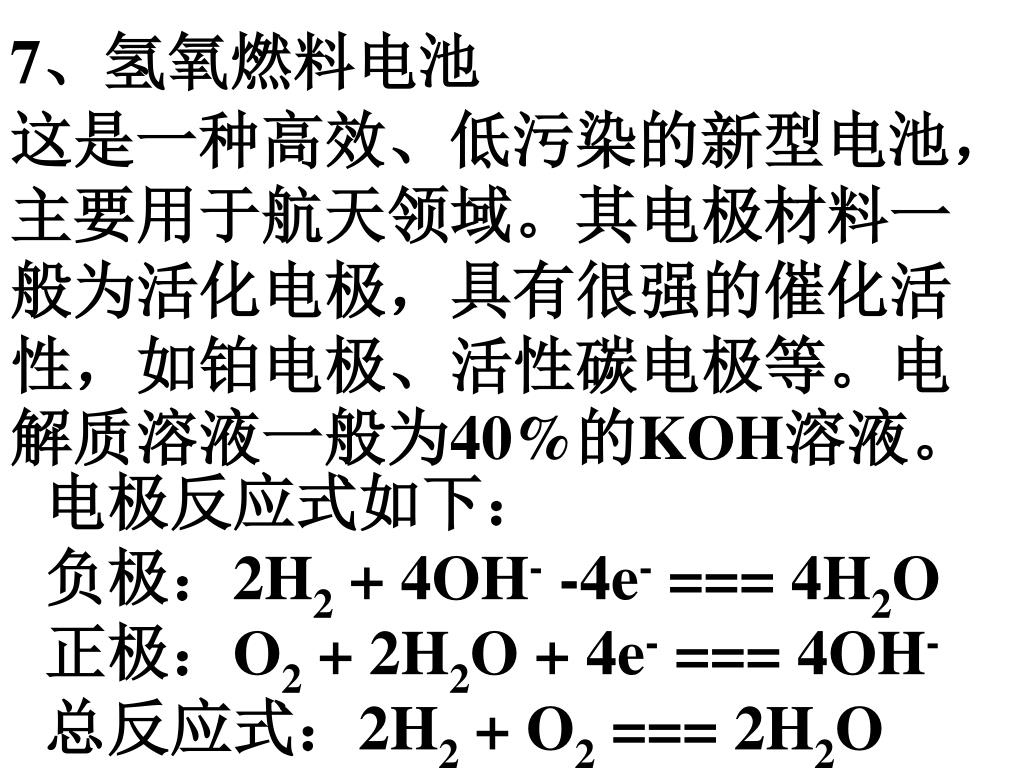

  21. 7、氢氧燃料电池 这是一种高效、低污染的新型电池，主要用于航天领域。其电极材料一般为活化电极，具有很强的催化活性，如铂电极、活性碳电极等。电解质溶液一般为40%的KOH溶液。 电极反应式如下：负极：2H2 + 4OH- -4e- === 4H2O正极：O2 + 2H2O + 4e- === 4OH-总反应式：2H2 + O2 === 2H2O

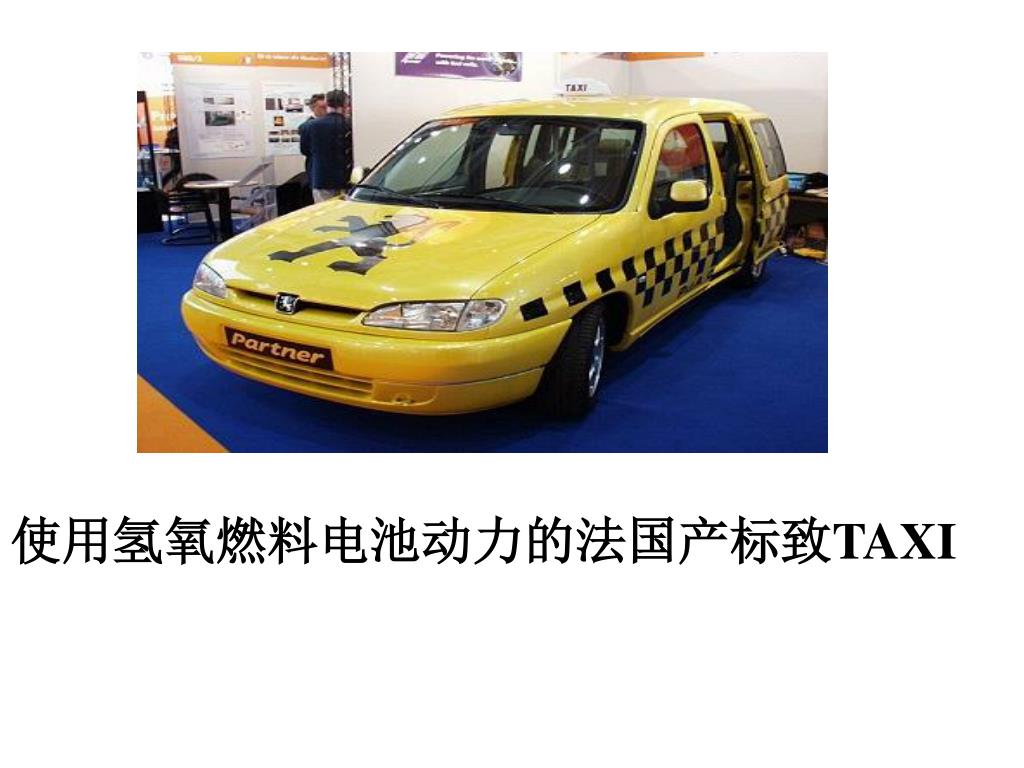

  22. 使用氢氧燃料电池动力的法国产标致TAXI

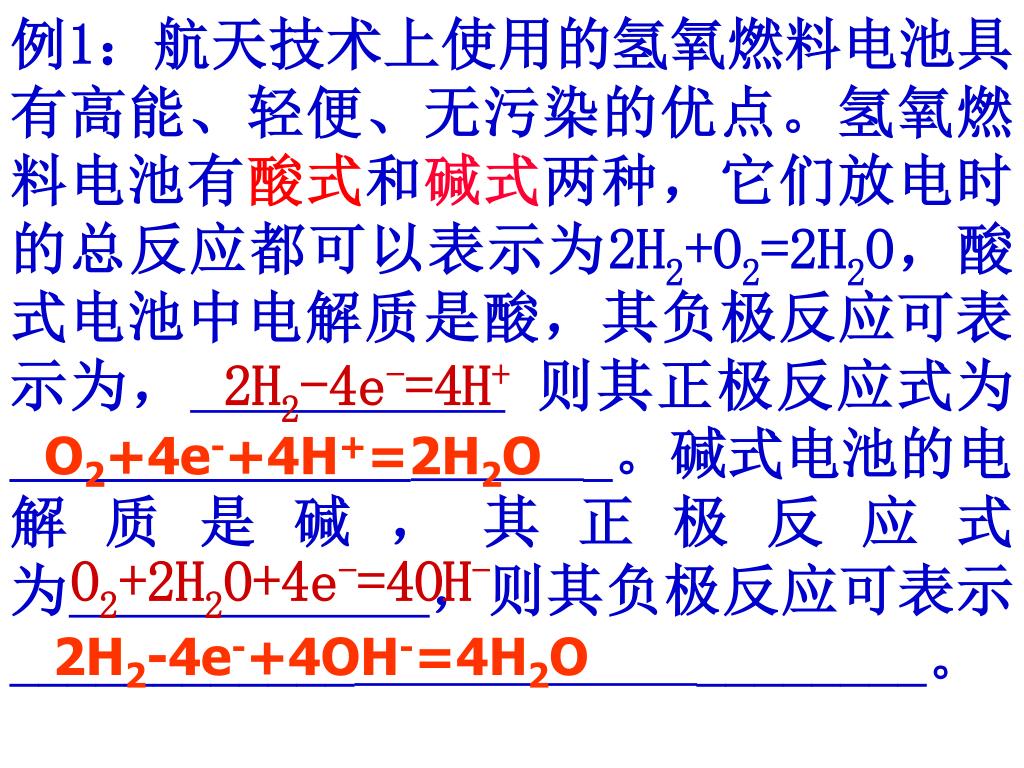

  23. 例1：航天技术上使用的氢氧燃料电池具有高能、轻便、无污染的优点。氢氧燃料电池有酸式和碱式两种，它们放电时的总反应都可以表示为2H2+O2=2H2O，酸式电池中电解质是酸，其负极反应可表示为， 则其正极反应式为_______________。碱式电池的电解质是碱，其正极反应式为，则其负极反应可表示____________________。 2H2-4e-=4H+ O2+4e-+4H+=2H2O O2+2H2O+4e-=4OH- 2H2-4e-+4OH-=4H2O

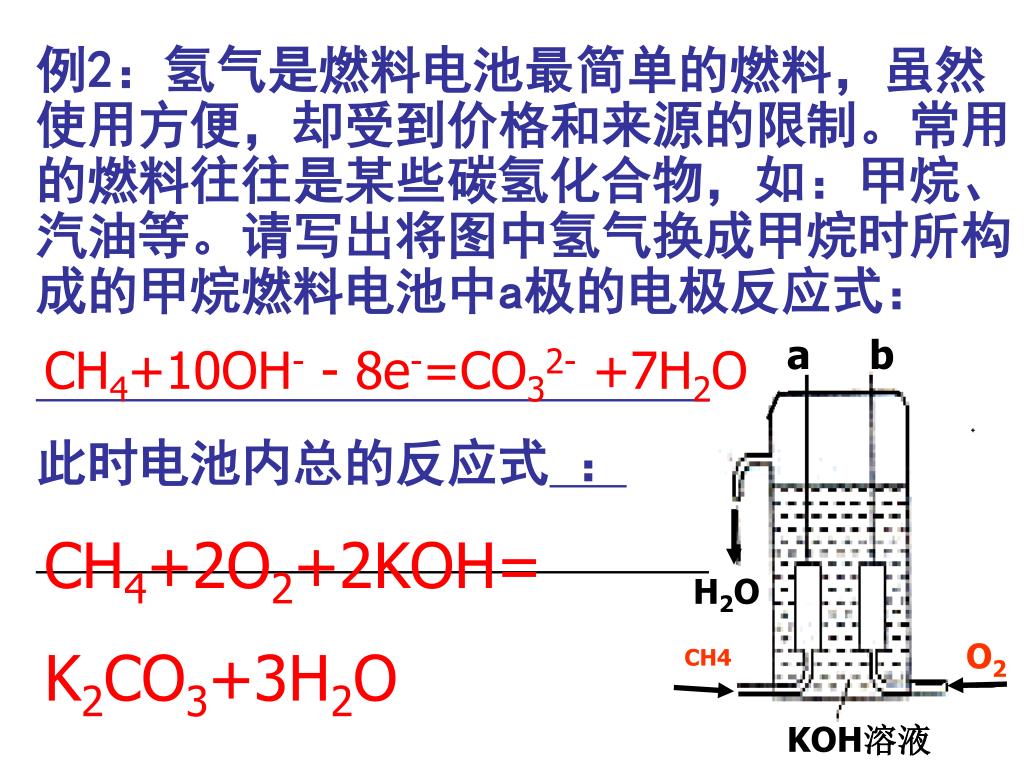

  24. a b H2O CH4 O2 KOH溶液 例2：氢气是燃料电池最简单的燃料，虽然使用方便，却受到价格和来源的限制。常用的燃料往往是某些碳氢化合物，如：甲烷、汽油等。请写出将图中氢气换成甲烷时所构成的甲烷燃料电池中a极的电极反应式： ， 此时电池内总的反应式 ： 。 CH4+10OH- - 8e-=CO32- +7H2O CH4+2O2+2KOH= K2CO3+3H2O

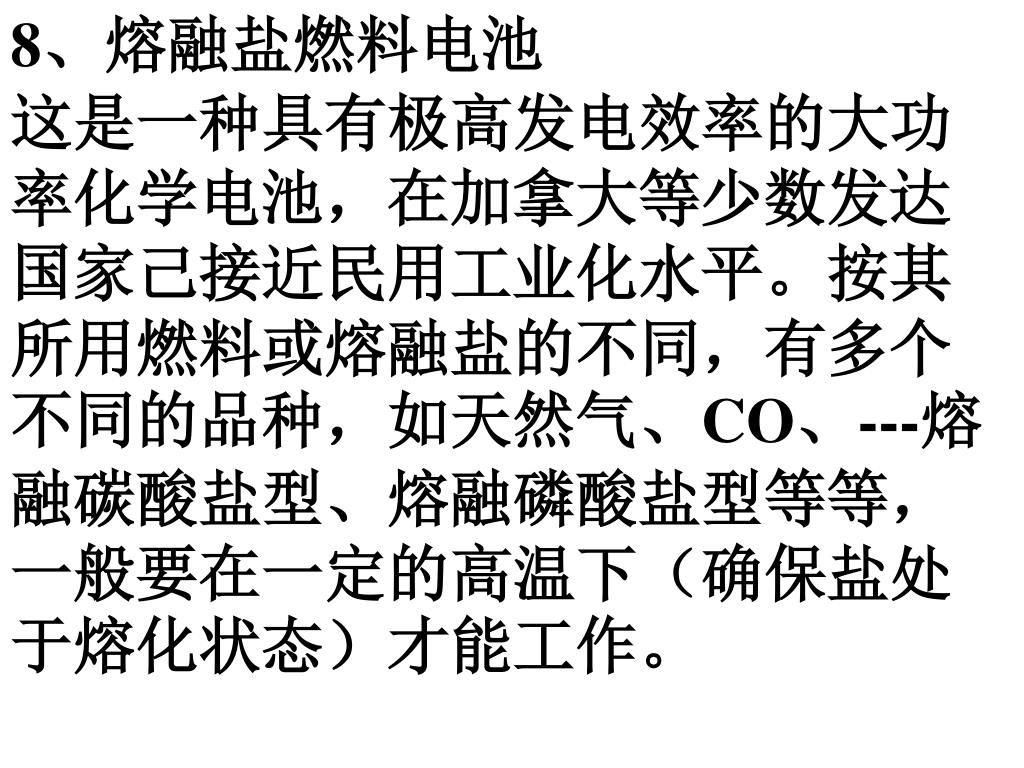

  25. 8、熔融盐燃料电池 这是一种具有极高发电效率的大功率化学电池，在加拿大等少数发达国家己接近民用工业化水平。按其所用燃料或熔融盐的不同，有多个不同的品种，如天然气、CO、---熔融碳酸盐型、熔融磷酸盐型等等，一般要在一定的高温下（确保盐处于熔化状态）才能工作。

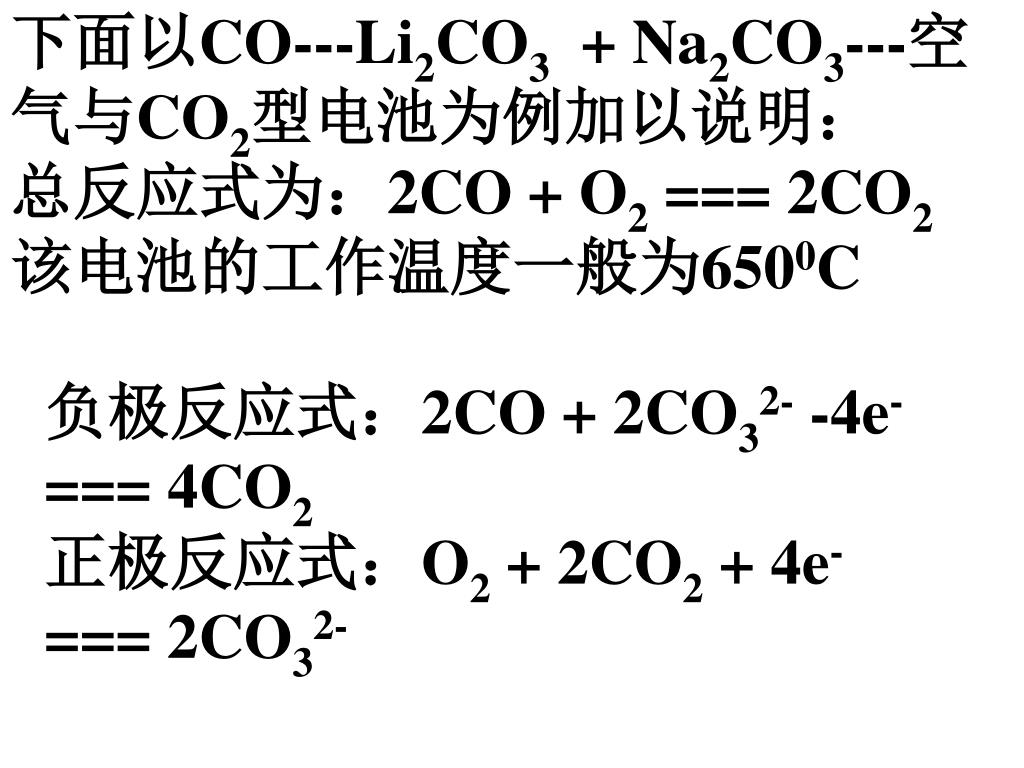

  26. 负极反应式：2CO + 2CO32- -4e- === 4CO2正极反应式：O2 + 2CO2 + 4e- === 2CO32- 下面以CO---Li2CO3  + Na2CO3---空气与CO2型电池为例加以说明：总反应式为：2CO + O2 === 2CO2该电池的工作温度一般为6500C

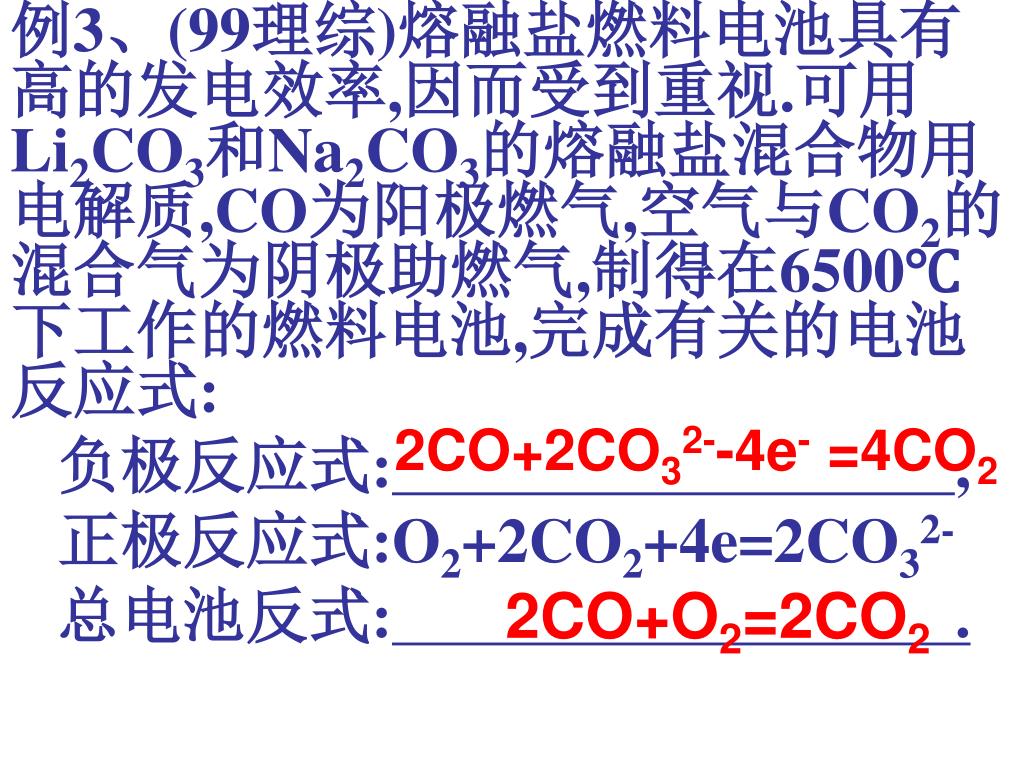

  27. 例3、(99理综)熔融盐燃料电池具有高的发电效率,因而受到重视.可用Li2CO3和Na2CO3的熔融盐混合物用电解质,CO为阳极燃气,空气与CO2的混合气为阴极助燃气,制得在6500℃下工作的燃料电池,完成有关的电池反应式:例3、(99理综)熔融盐燃料电池具有高的发电效率,因而受到重视.可用Li2CO3和Na2CO3的熔融盐混合物用电解质,CO为阳极燃气,空气与CO2的混合气为阴极助燃气,制得在6500℃下工作的燃料电池,完成有关的电池反应式: 负极反应式:, 正极反应式:O2+2CO2+4e=2CO32- 总电池反式: . 2CO+2CO32--4e- =4CO2 2CO+O2=2CO2

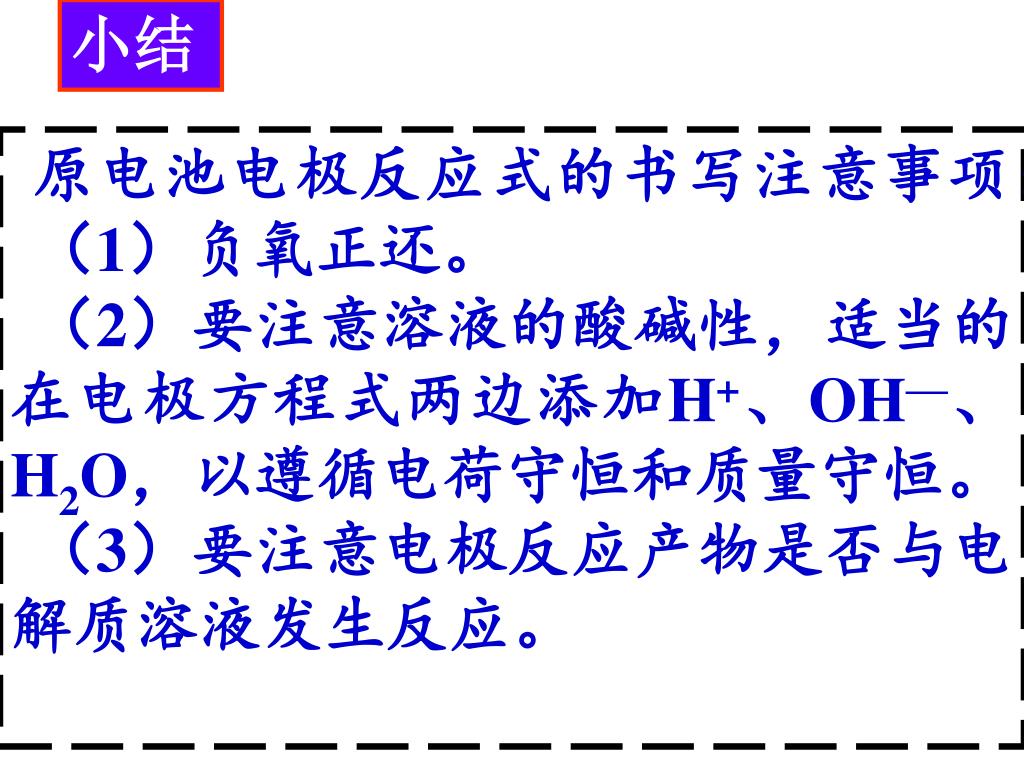

  28. 小结 原电池电极反应式的书写注意事项： （1）负氧正还。 （2）要注意溶液的酸碱性，适当的在电极方程式两边添加H+、OH—、H2O，以遵循电荷守恒和质量守恒。 （3）要注意电极反应产物是否与电解质溶液发生反应。

  29. 金属的腐蚀及其防护 金属的腐蚀 金属或合金跟周围接触到的气体或液体进行化学反应而腐蚀损耗的过程，即为金属的腐蚀。其本质是金属原子失去电子被氧化的过程。

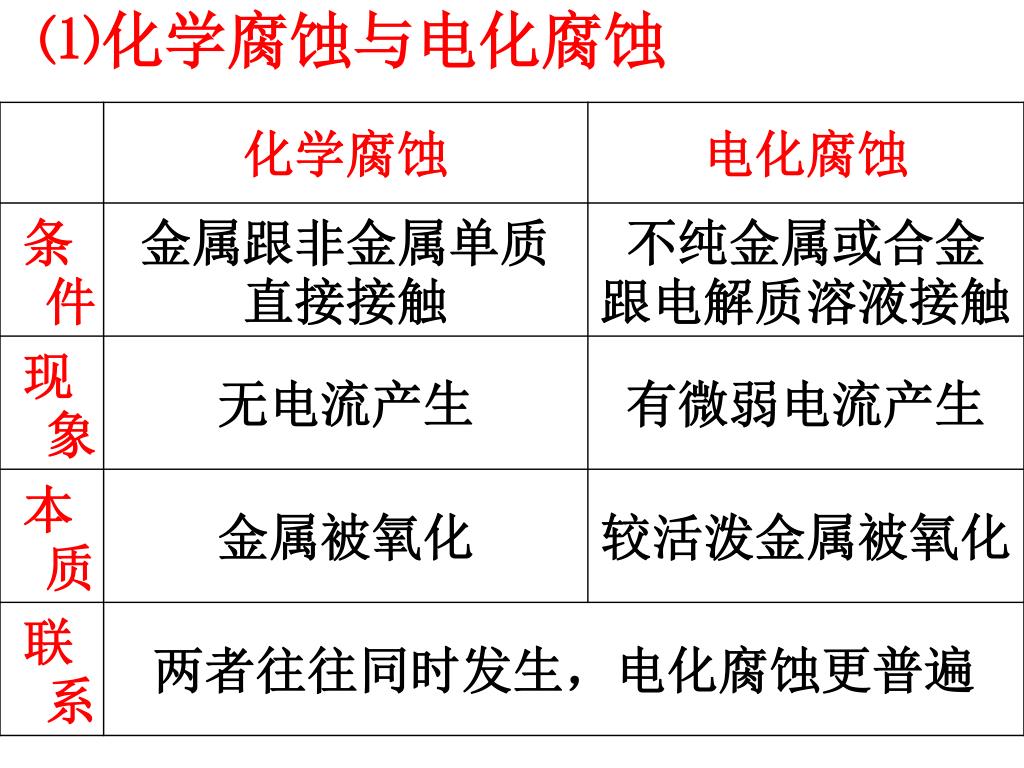

  30. ⑴化学腐蚀与电化腐蚀

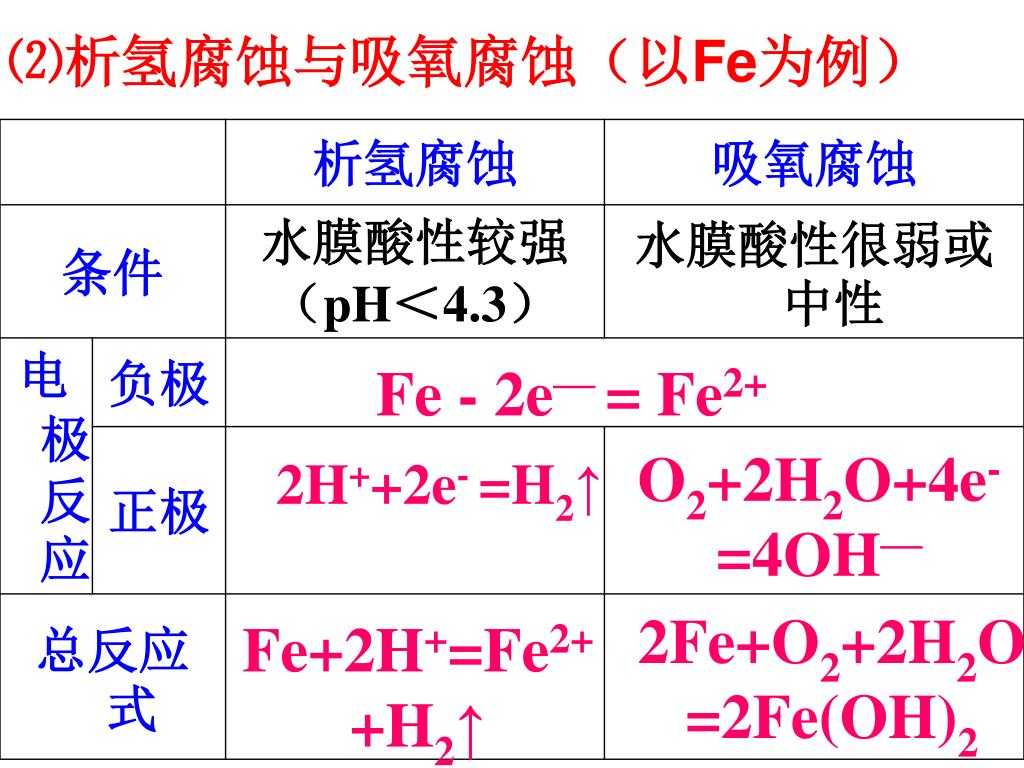

  31. ⑵析氢腐蚀与吸氧腐蚀（以Fe为例） Fe - 2e— = Fe2+ O2+2H2O+4e- =4OH— 2H++2e- =H2↑ 2Fe+O2+2H2O=2Fe(OH)2 Fe+2H+=Fe2++H2↑

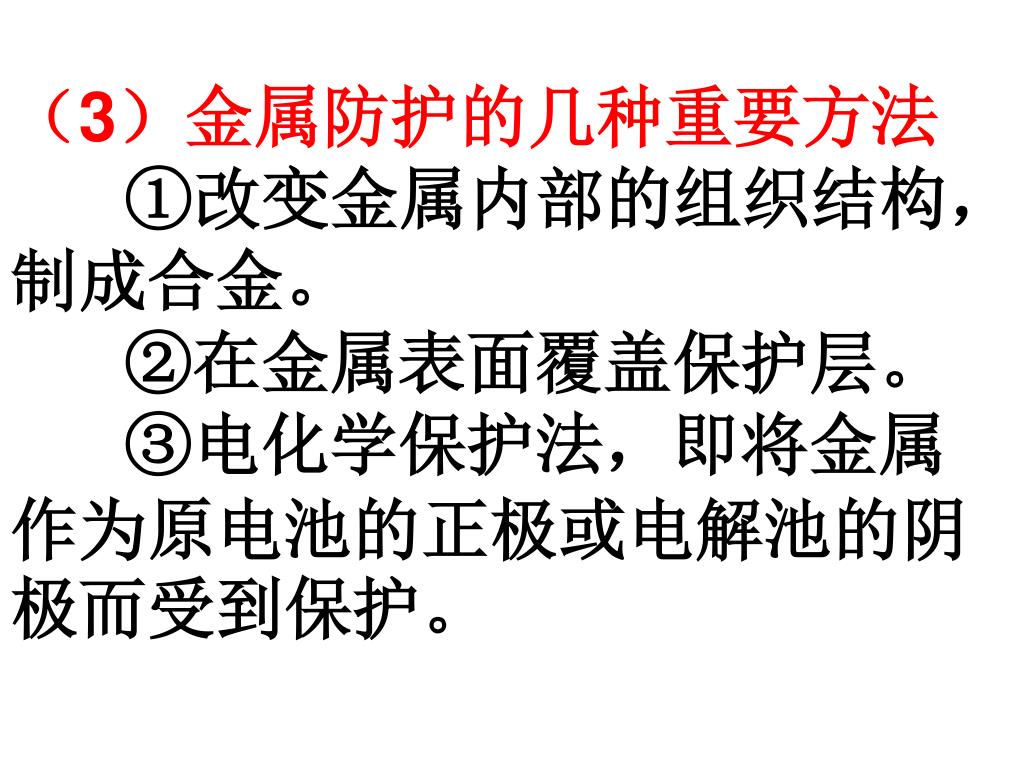

  32. （3）金属防护的几种重要方法 ①改变金属内部的组织结构，制成合金。 ②在金属表面覆盖保护层。 ③电化学保护法，即将金属作为原电池的正极或电解池的阴极而受到保护。

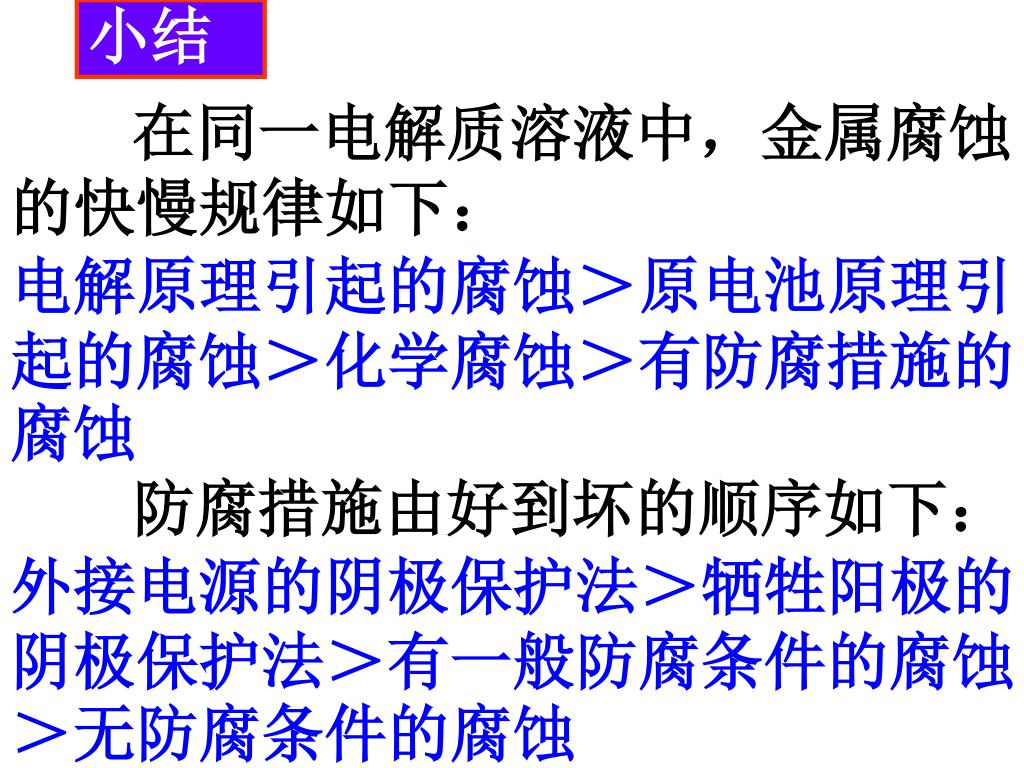

  33. 小结 在同一电解质溶液中，金属腐蚀的快慢规律如下： 电解原理引起的腐蚀＞原电池原理引起的腐蚀＞化学腐蚀＞有防腐措施的腐蚀 防腐措施由好到坏的顺序如下： 外接电源的阴极保护法＞牺牲阳极的阴极保护法＞有一般防腐条件的腐蚀＞无防腐条件的腐蚀

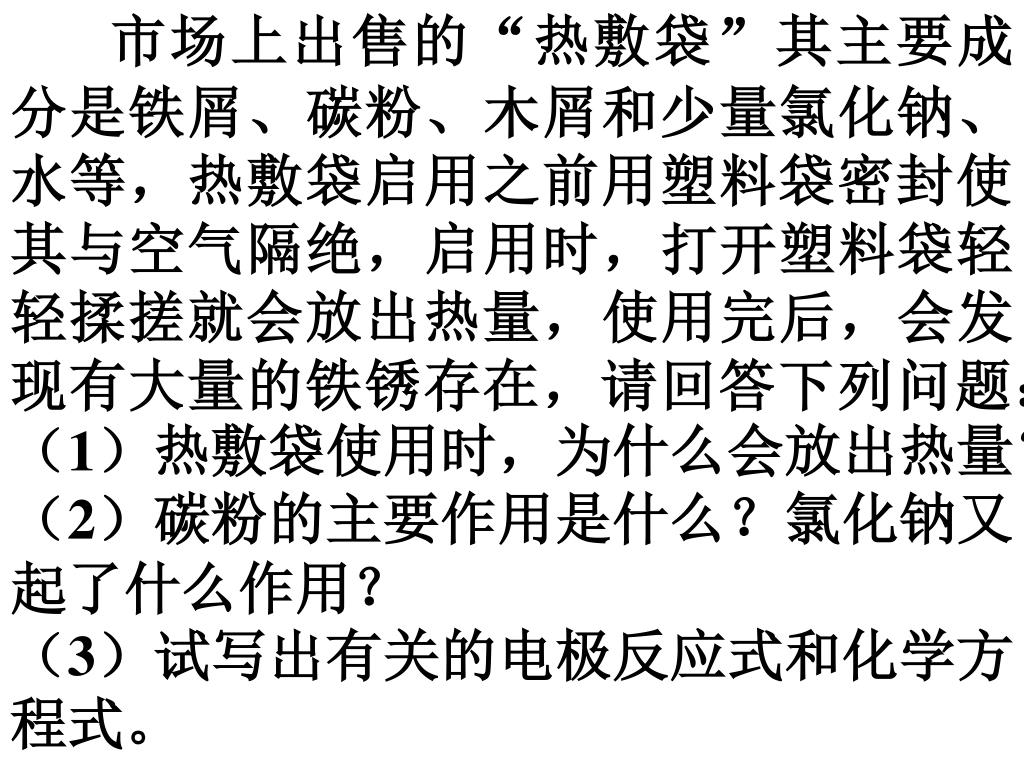

  34. 市场上出售的“热敷袋”其主要成分是铁屑、碳粉、木屑和少量氯化钠、水等，热敷袋启用之前用塑料袋密封使其与空气隔绝，启用时，打开塑料袋轻轻揉搓就会放出热量，使用完后，会发现有大量的铁锈存在，请回答下列问题：（1）热敷袋使用时，为什么会放出热量？市场上出售的“热敷袋”其主要成分是铁屑、碳粉、木屑和少量氯化钠、水等，热敷袋启用之前用塑料袋密封使其与空气隔绝，启用时，打开塑料袋轻轻揉搓就会放出热量，使用完后，会发现有大量的铁锈存在，请回答下列问题：（1）热敷袋使用时，为什么会放出热量？ （2）碳粉的主要作用是什么？氯化钠又起了什么作用？ （3）试写出有关的电极反应式和化学方程式。

  35. （1）利用铁被氧气氧化时放热反应所放出的热量。（2）碳粉的主要作用是和铁粉、氯化钠溶液一起构成原电池，加速铁屑的氧化。氯化钠溶于水，形成了电解质溶液。 （3）负极：2Fe - 4e-===2 Fe2+， 正极：O2+2H2O +4e- =4OH-， 总反应方程式是： 4 Fe+3O2+6H2O=== 4Fe(OH)3
