1. 智能灌溉 北京智润科技有限公司 翟静雅

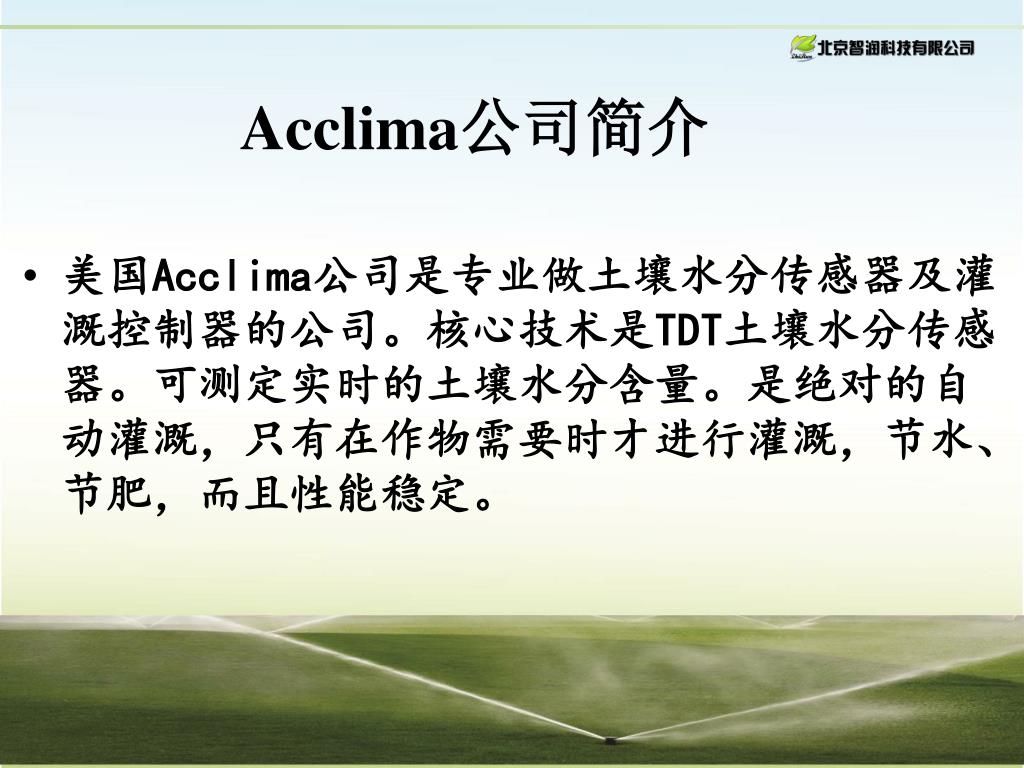

2. Acclima公司简介 • 美国Acclima公司是专业做土壤水分传感器及灌溉控制器的公司。核心技术是TDT土壤水分传感器。可测定实时的土壤水分含量。是绝对的自动灌溉，只有在作物需要时才进行灌溉，节水、节肥，而且性能稳定。

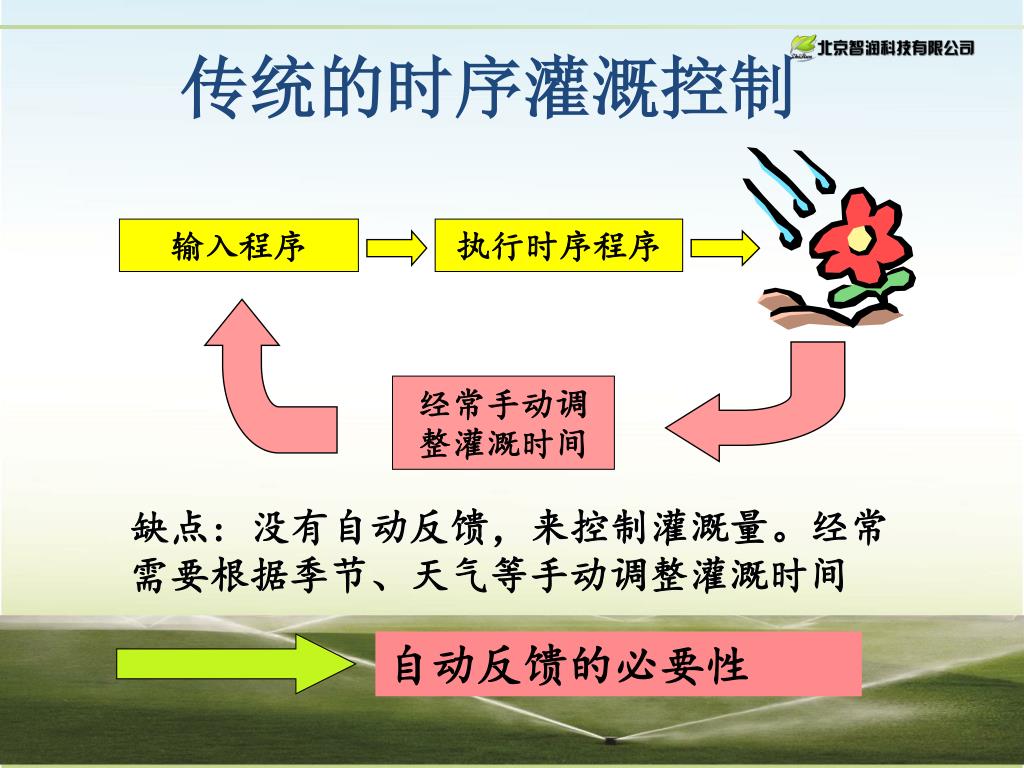

3. 输入程序 执行时序程序 经常手动调整灌溉时间 传统的时序灌溉控制 缺点: 没有自动反馈，来控制灌溉量。经常需要根据季节、天气等手动调整灌溉时间 自动反馈的必要性

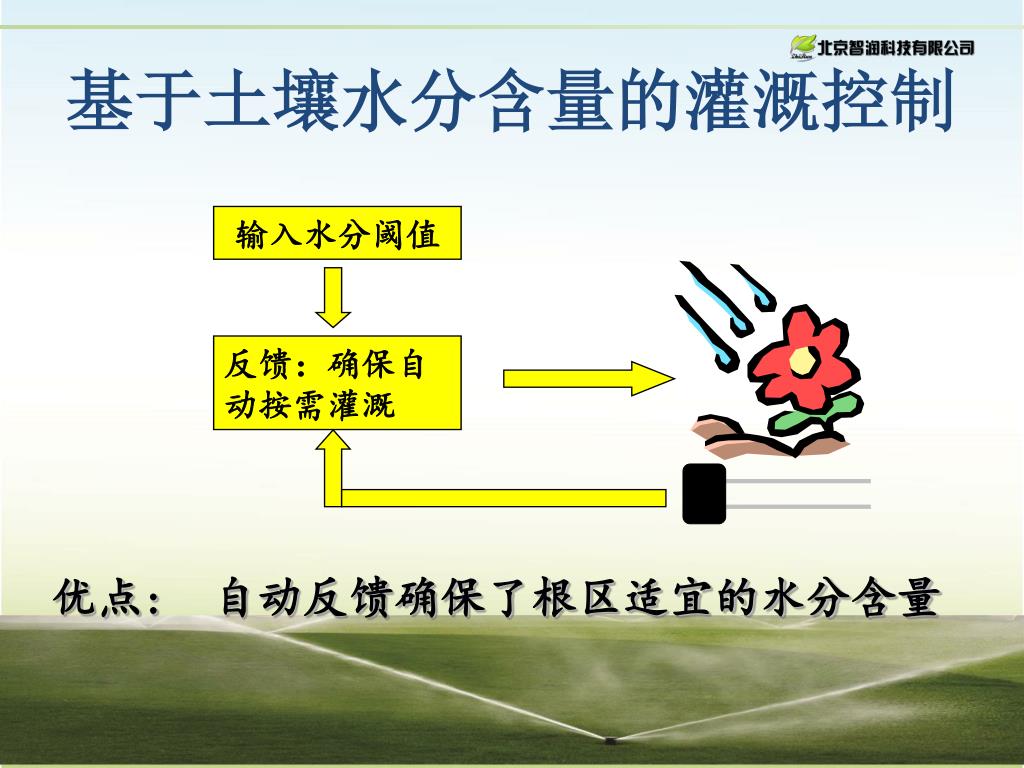

4. 输入水分阈值 反馈：确保自动按需灌溉 基于土壤水分含量的灌溉控制 优点: 自动反馈确保了根区适宜的水分含量

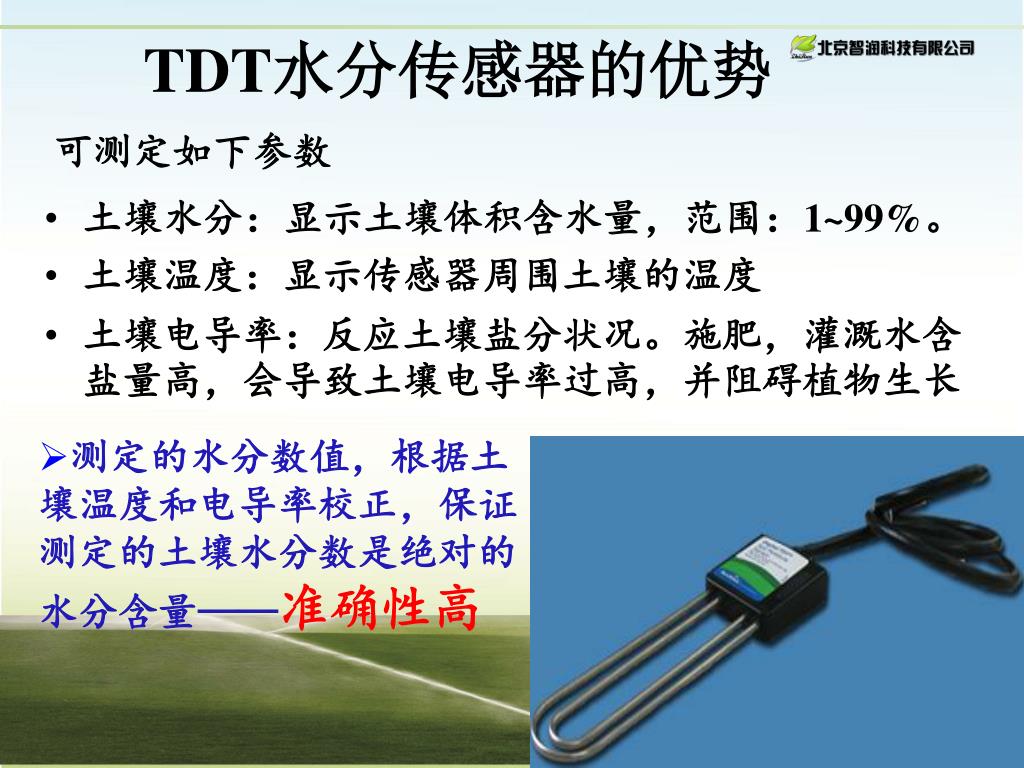

5. TDT水分传感器的优势 可测定如下参数 • 土壤水分：显示土壤体积含水量，范围：1~99%。 • 土壤温度：显示传感器周围土壤的温度 • 土壤电导率：反应土壤盐分状况。施肥，灌溉水含盐量高，会导致土壤电导率过高，并阻碍植物生长 • 测定的水分数值，根据土壤温度和电导率校正，保证测定的土壤水分数是绝对的水分含量——准确性高

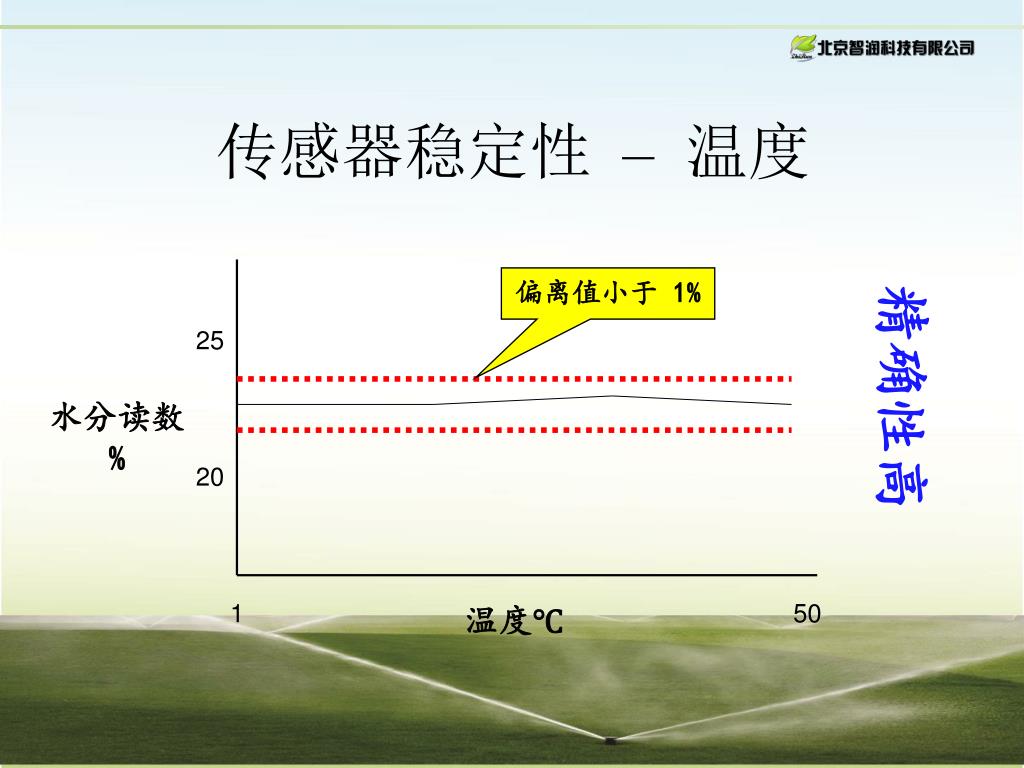

6. 偏离值小于 1% 25 水分读数% 20 温度℃ 1 50 传感器稳定性 –温度 精确性高

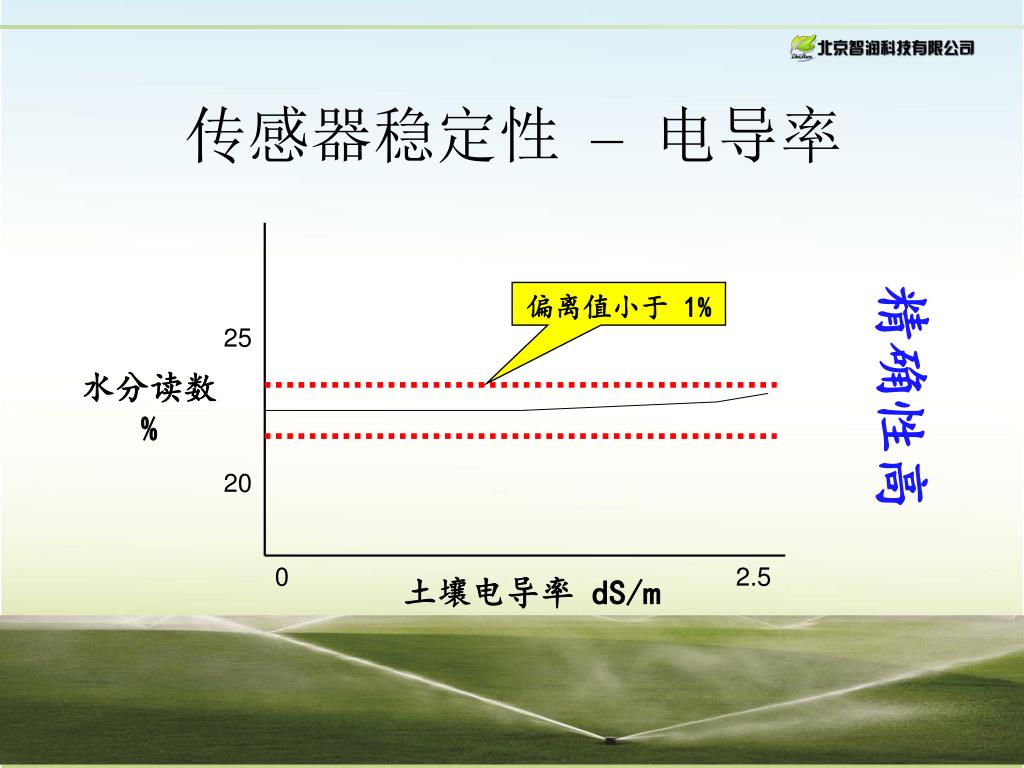

7. 偏离值小于 1% 25 水分读数% 20 0 2.5 土壤电导率 dS/m 传感器稳定性 –电导率 精确性高

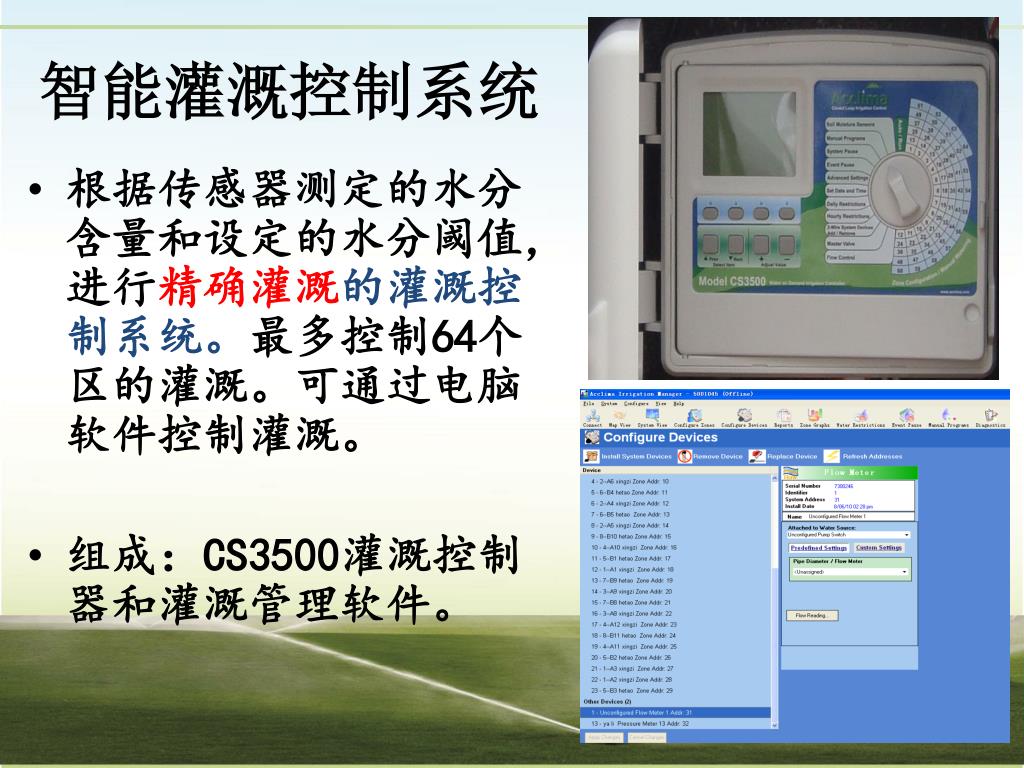

8. 智能灌溉控制系统 • 根据传感器测定的水分含量和设定的水分阈值，进行精确灌溉的灌溉控制系统。最多控制64个区的灌溉。可通过电脑软件控制灌溉。 • 组成：CS3500灌溉控制器和灌溉管理软件。

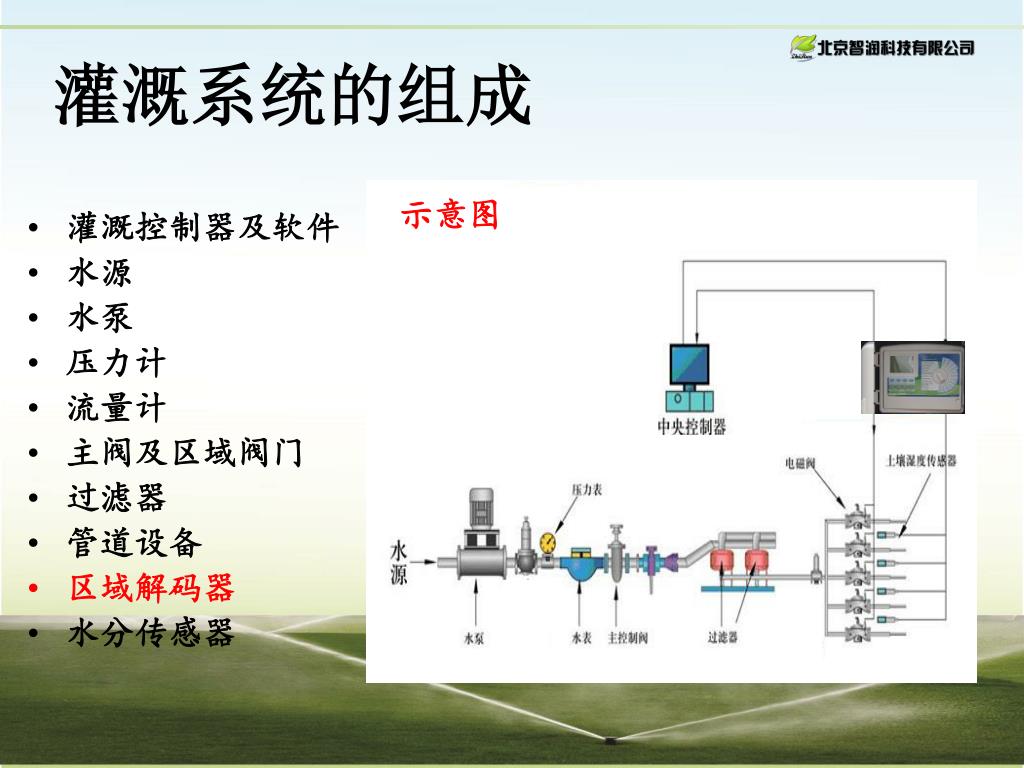

9. 灌溉系统的组成 • 灌溉控制器及软件 • 水源 • 水泵 • 压力计 • 流量计 • 主阀及区域阀门 • 过滤器 • 管道设备 • 区域解码器 • 水分传感器 示意图：

10. 特点： • 中央软件控制灌溉 • 按土壤水分含量控制灌溉 • 可自定义输入区域图 • 自动、手动灌溉均可进行 • 特殊事件暂停灌溉 • 多区域同时灌溉 • 最大限度有效使用灌溉水 • 有系统诊断功能，方便系统维护

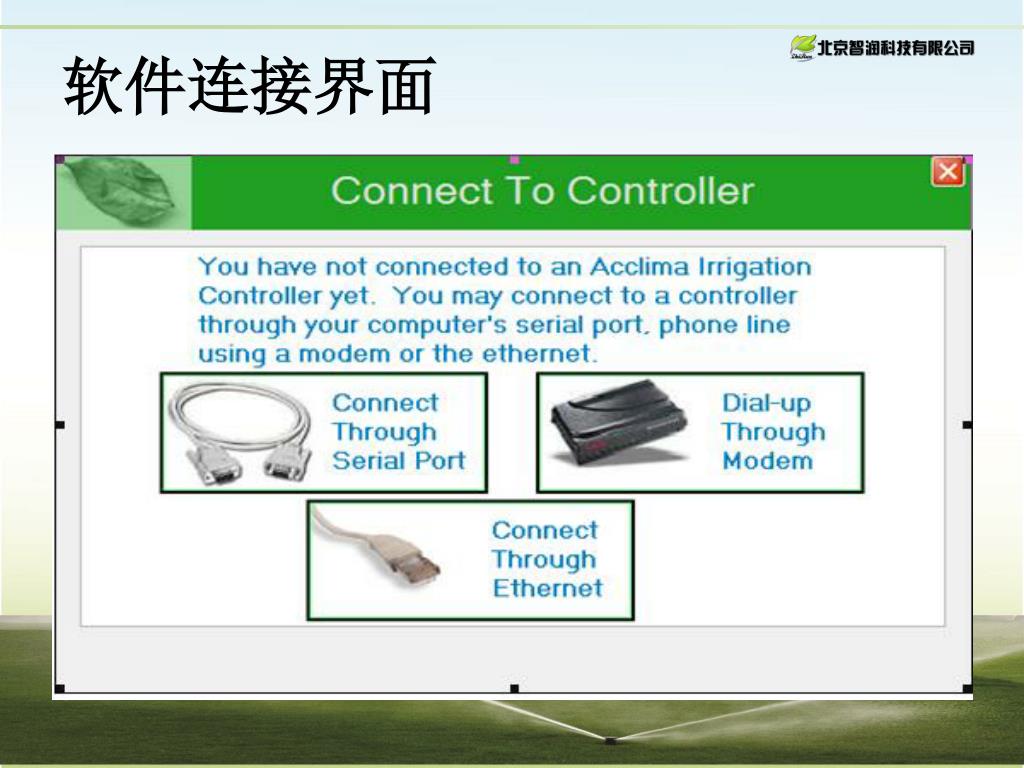

11. 软件连接界面

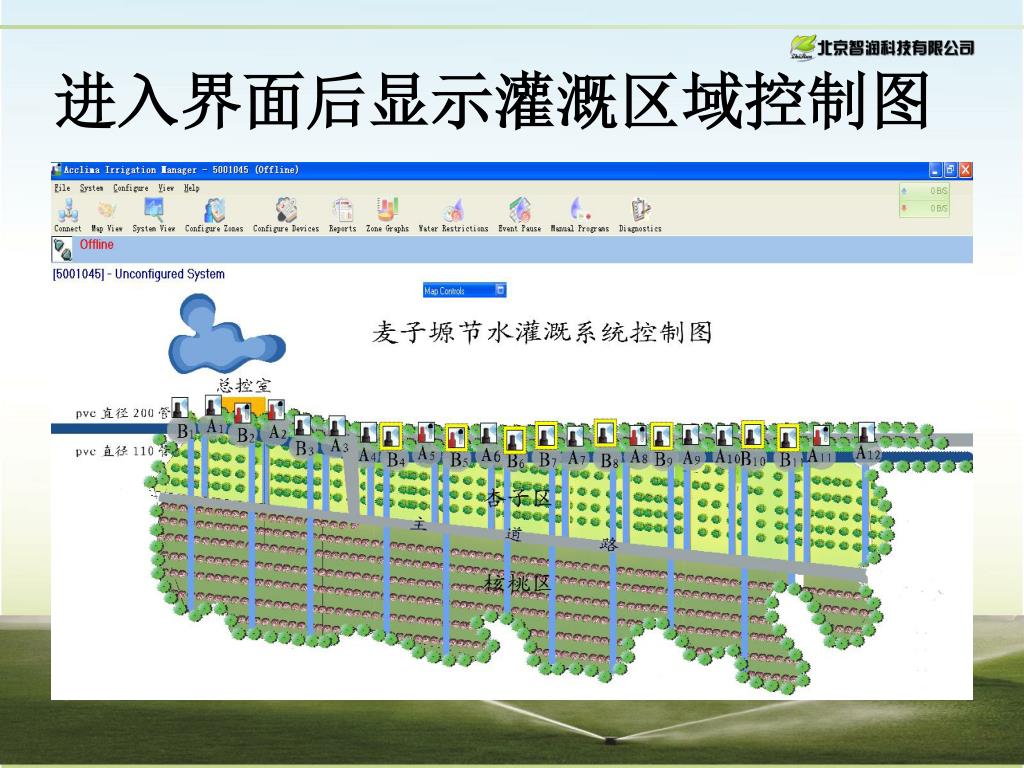

12. 进入界面后显示灌溉区域控制图

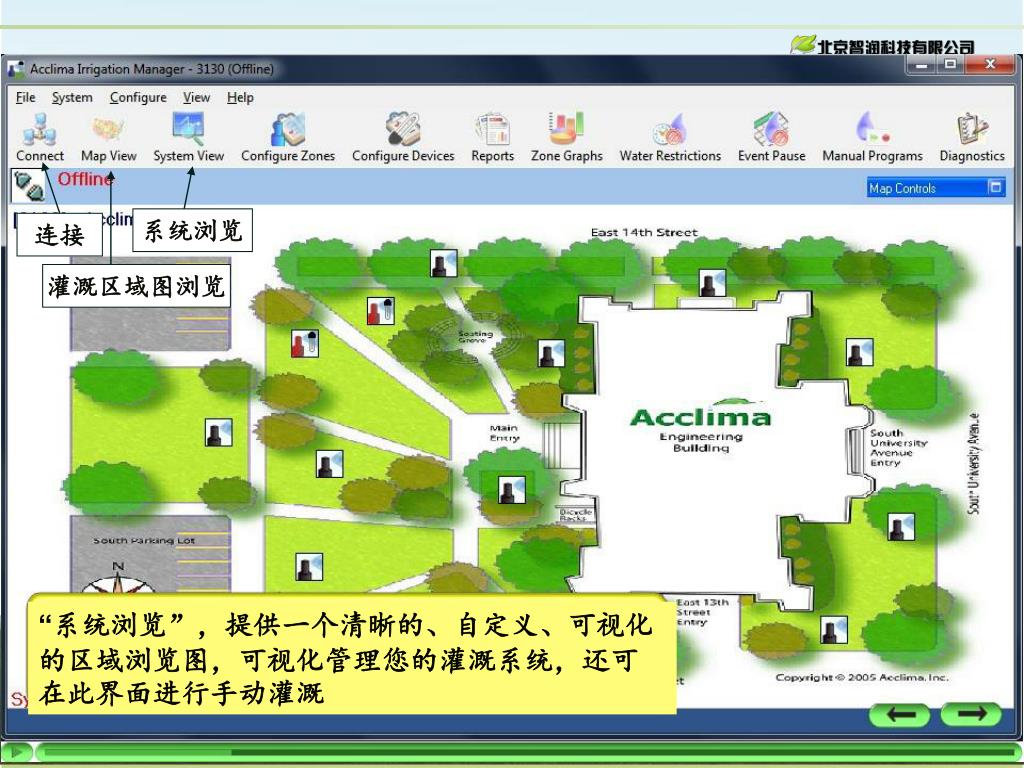

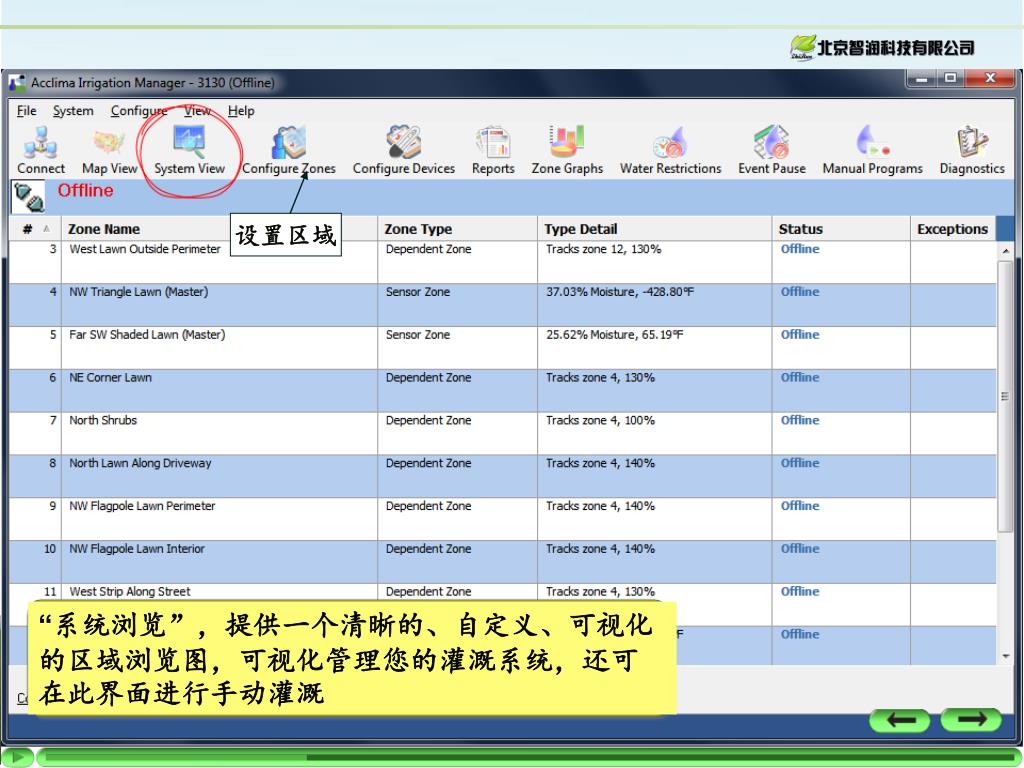

13. 系统浏览 连接 灌溉区域图浏览 “系统浏览”，提供一个清晰的、自定义、可视化的区域浏览图，可视化管理您的灌溉系统，还可在此界面进行手动灌溉

14. 设置区域 “系统浏览”，提供一个清晰的、自定义、可视化的区域浏览图，可视化管理您的灌溉系统，还可在此界面进行手动灌溉

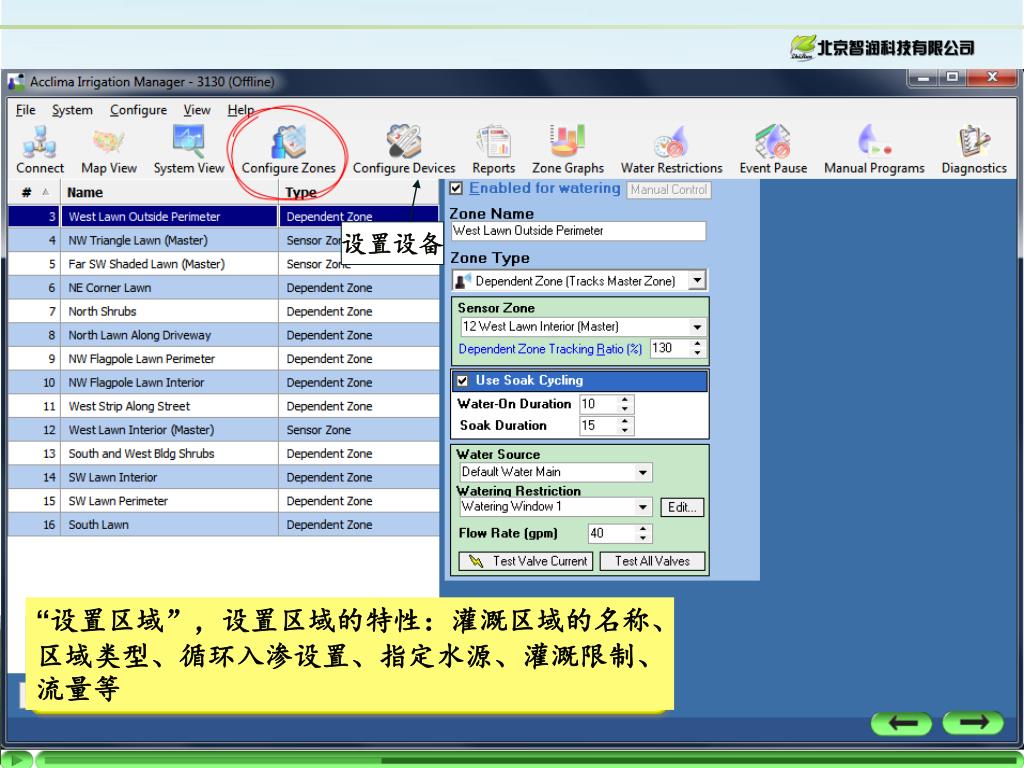

15. 设置设备 “设置区域”，设置区域的特性：灌溉区域的名称、区域类型、循环入渗设置、指定水源、灌溉限制、流量等

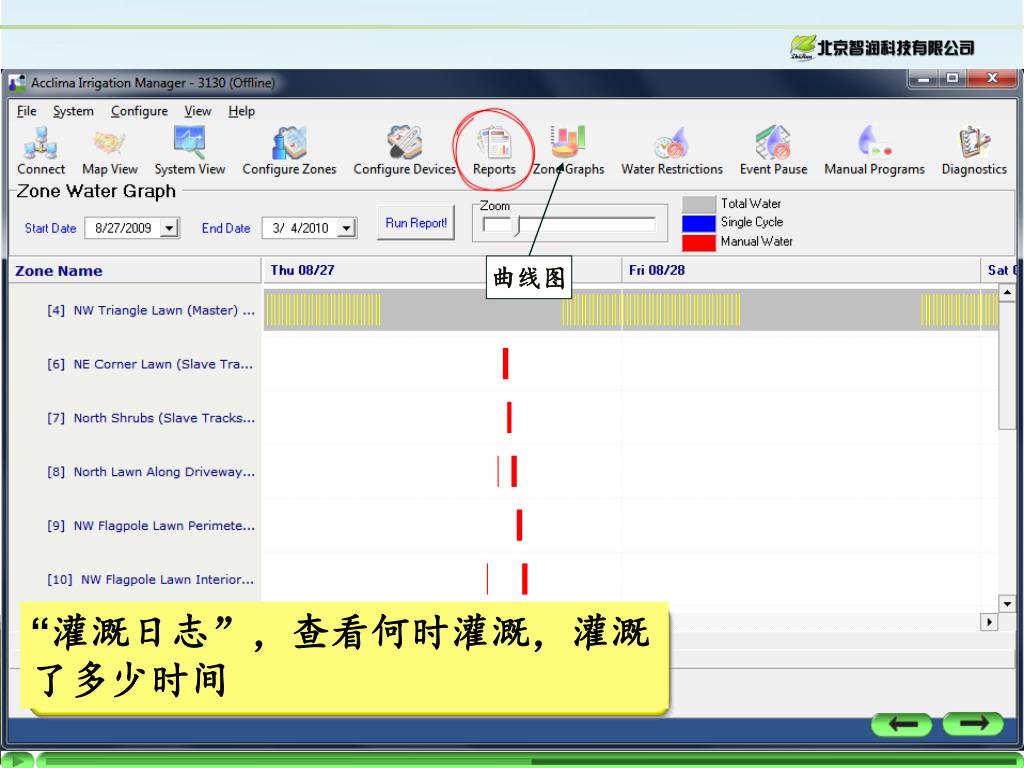

16. 曲线图 “灌溉日志”，查看何时灌溉，灌溉了多少时间

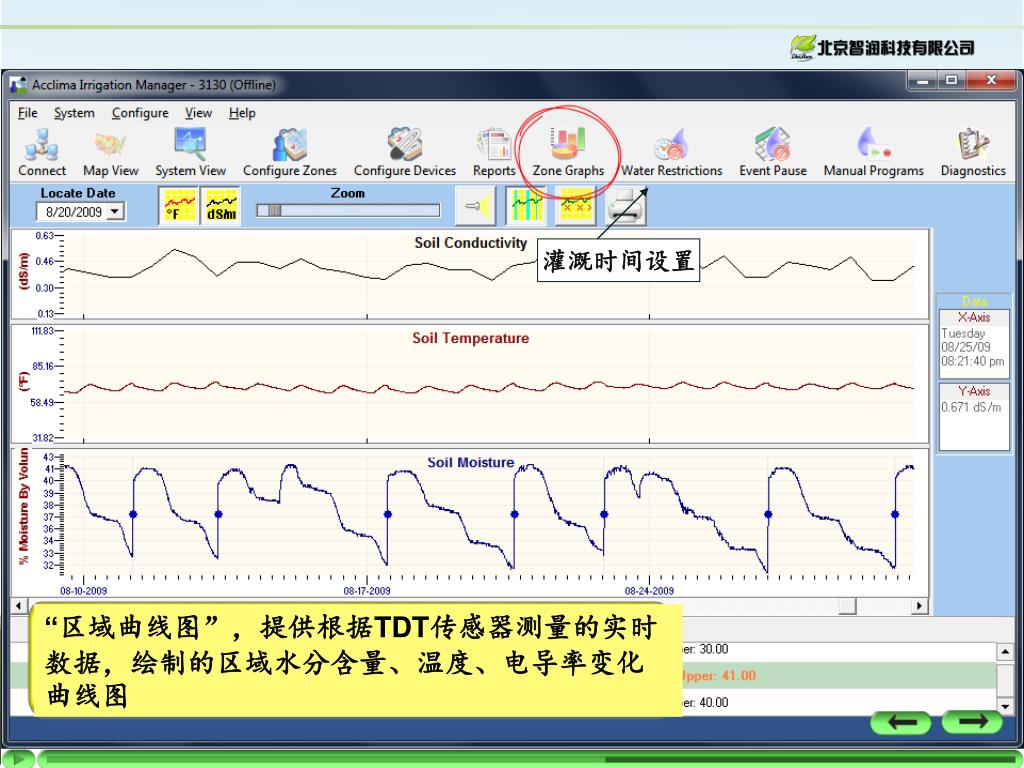

17. 灌溉时间设置 “区域曲线图”，提供根据TDT传感器测量的实时数据，绘制的区域水分含量、温度、电导率变化曲线图

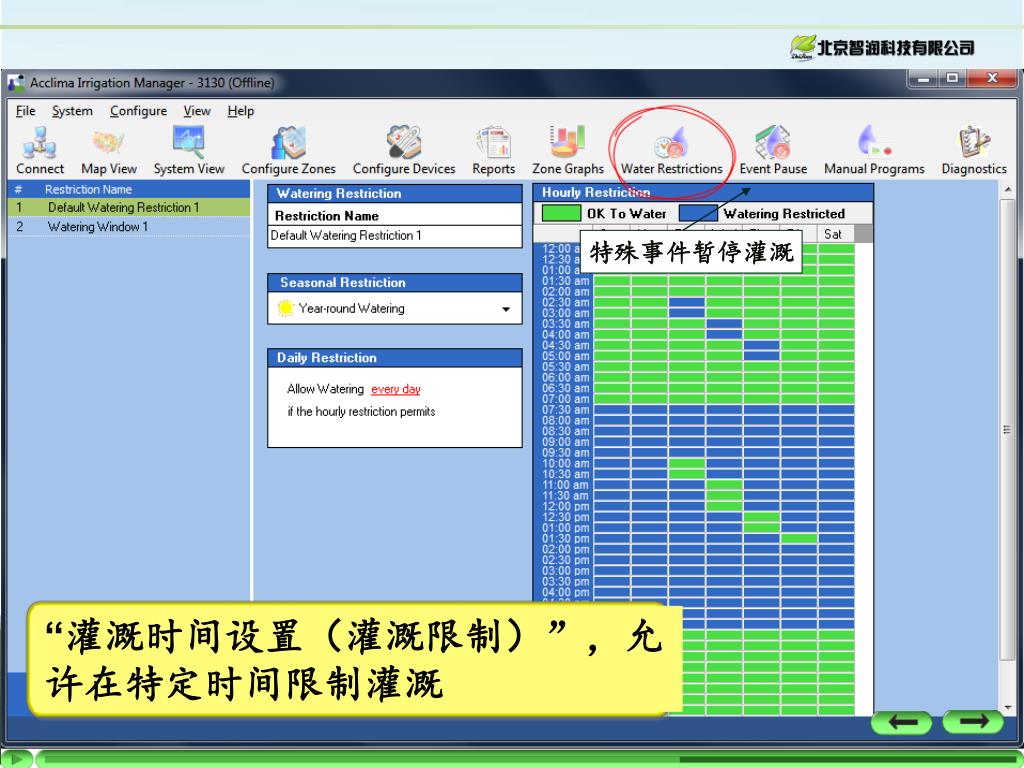

18. 特殊事件暂停灌溉 “灌溉时间设置（灌溉限制）”，允许在特定时间限制灌溉

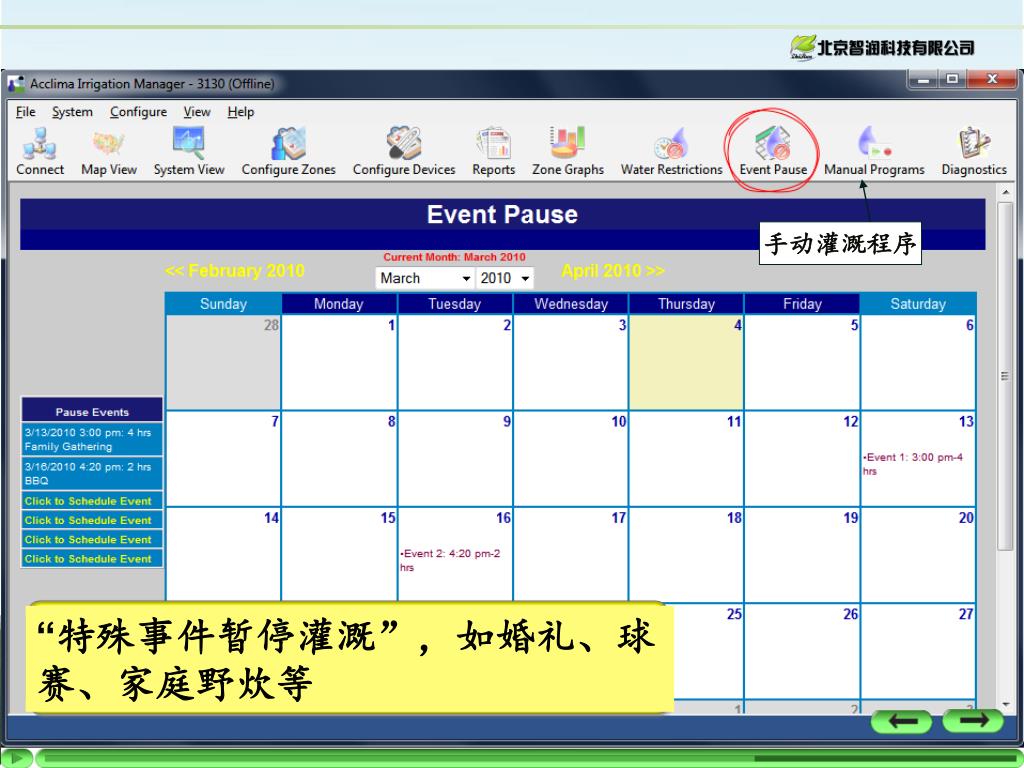

19. 手动灌溉程序 “特殊事件暂停灌溉”，如婚礼、球赛、家庭野炊等

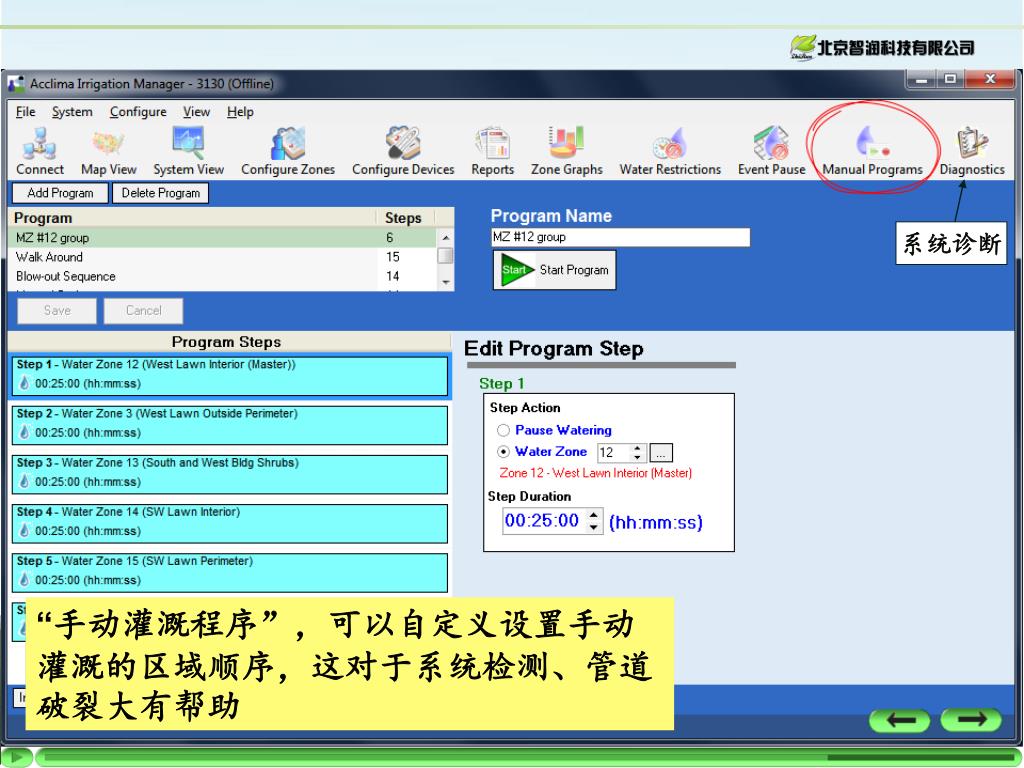

20. 系统诊断 “手动灌溉程序”，可以自定义设置手动灌溉的区域顺序，这对于系统检测、管道破裂大有帮助

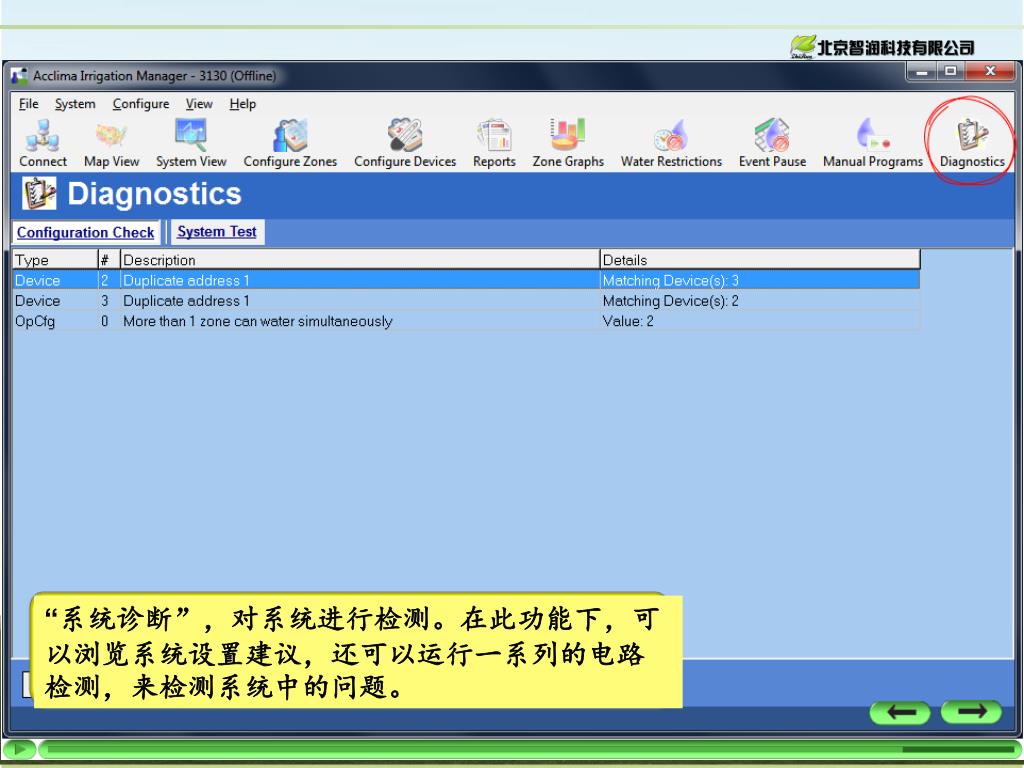

21. “系统诊断”，对系统进行检测。在此功能下，可以浏览系统设置建议，还可以运行一系列的电路检测，来检测系统中的问题。“系统诊断”，对系统进行检测。在此功能下，可以浏览系统设置建议，还可以运行一系列的电路检测，来检测系统中的问题。

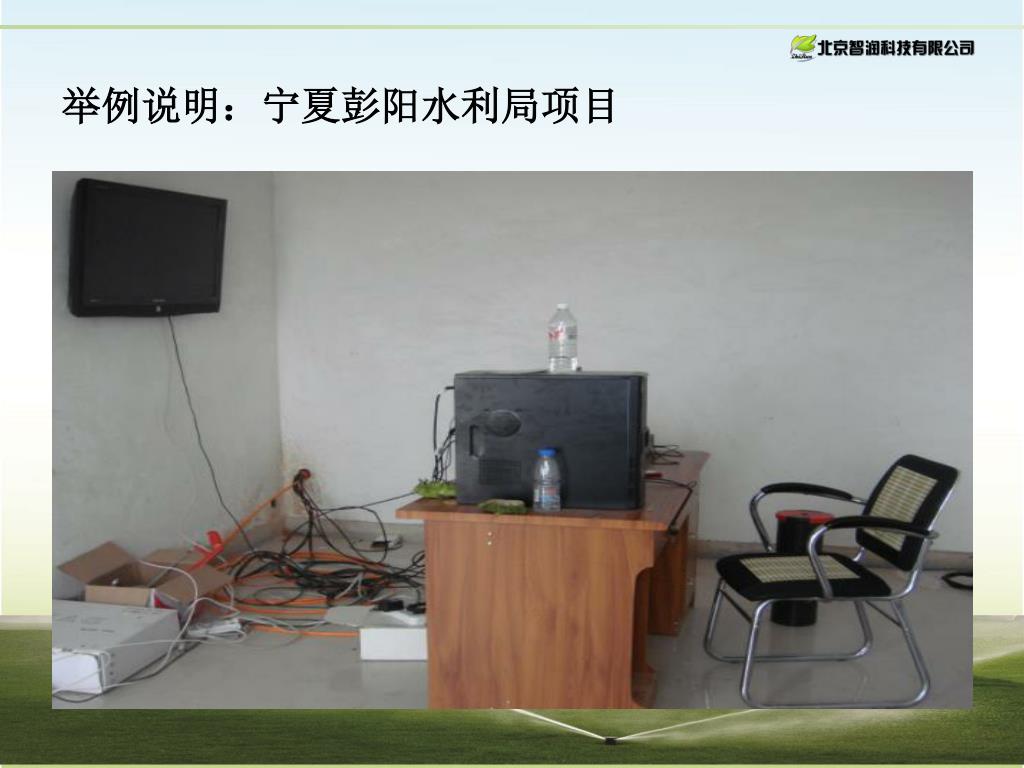

22. 举例说明：宁夏彭阳水利局项目

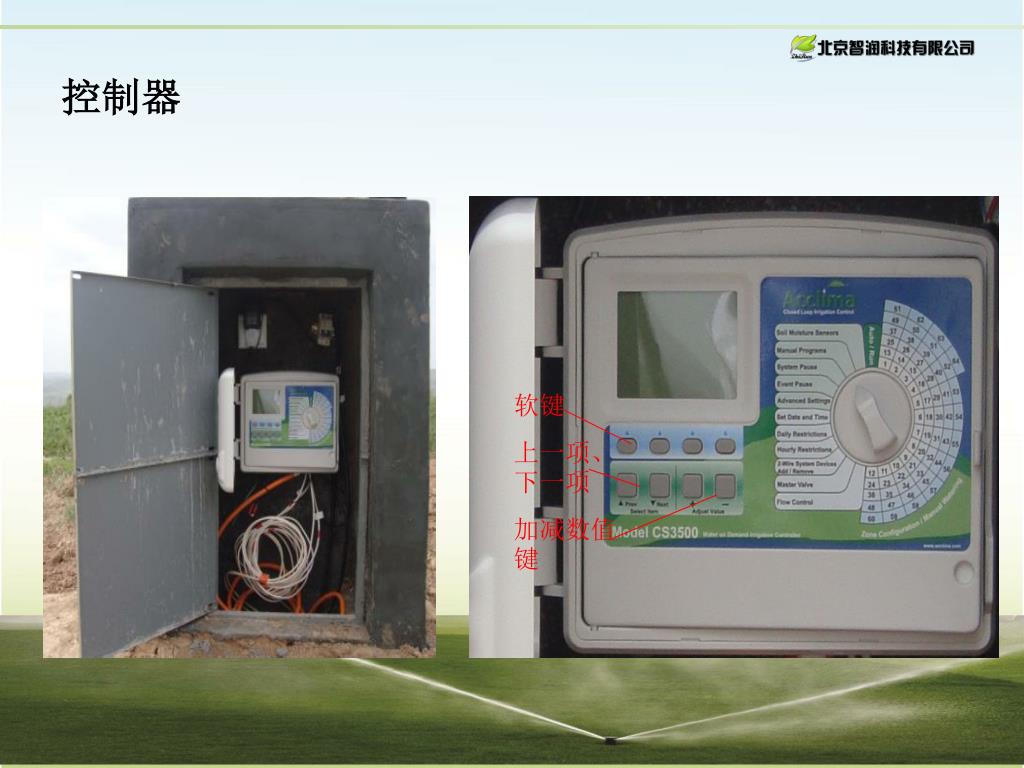

23. 控制器 软键 上一项、下一项 加减数值键

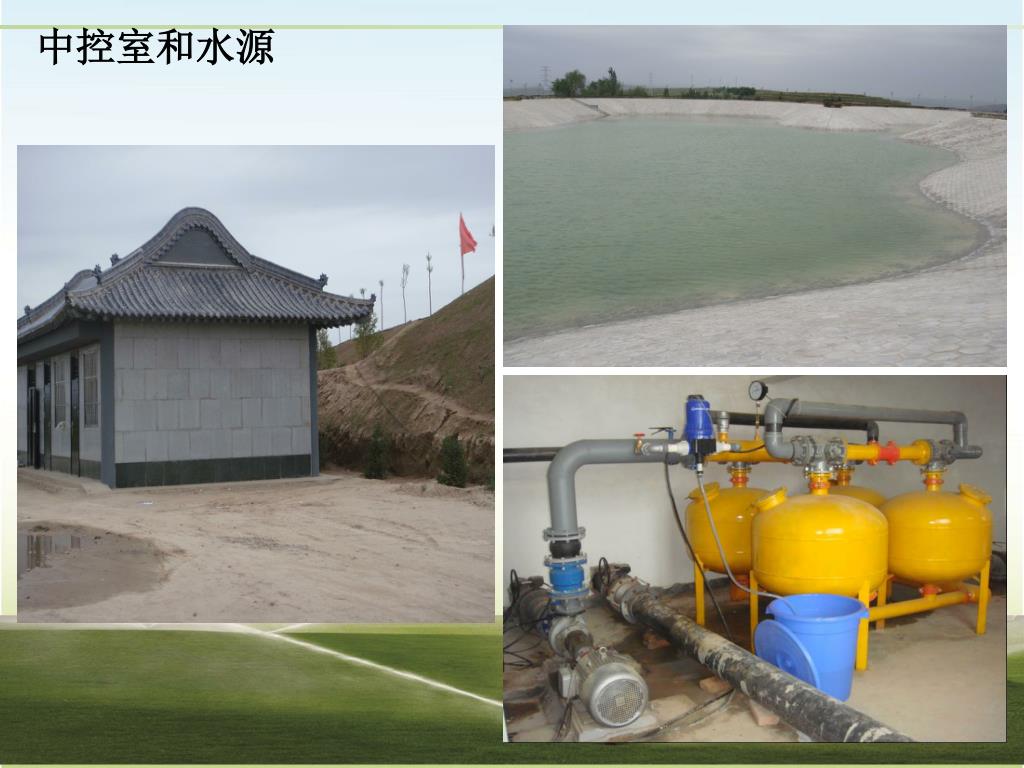

24. 中控室和水源

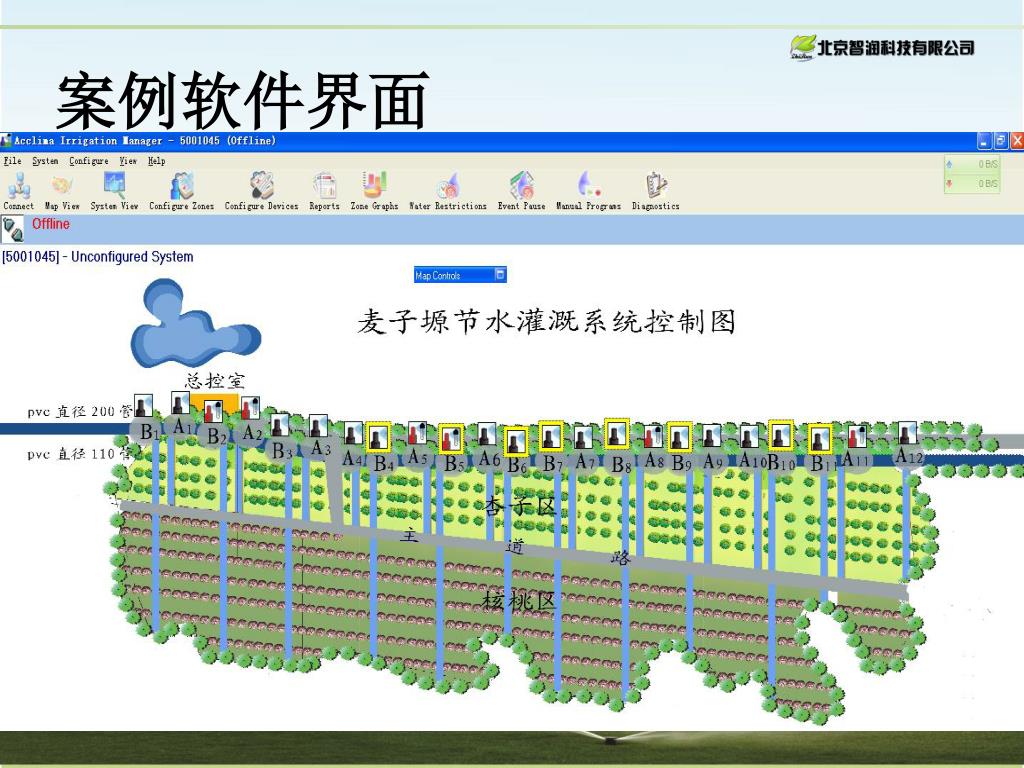

25. 案例软件界面

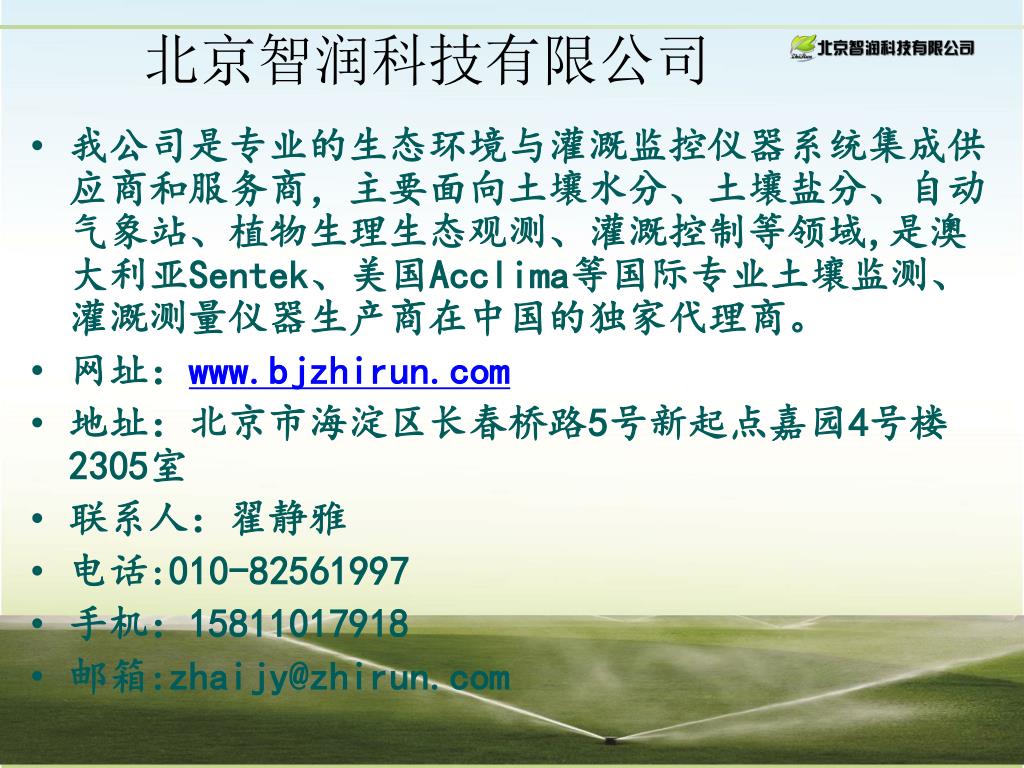

26. 北京智润科技有限公司 • 我公司是专业的生态环境与灌溉监控仪器系统集成供应商和服务商，主要面向土壤水分、土壤盐分、自动气象站、植物生理生态观测、灌溉控制等领域,是澳大利亚Sentek、美国Acclima等国际专业土壤监测、灌溉测量仪器生产商在中国的独家代理商。 • 网址：www.bjzhirun.com • 地址：北京市海淀区长春桥路5号新起点嘉园4号楼2305室 • 联系人：翟静雅 • 电话:010-82561997 • 手机：15811017918 • 邮箱:zhaijy@zhirun.com

27. 非常感谢！ ZhiRun 北京智润科技有限公司
