  1. IBM System x3850 M2표준 제안서

  2. Clusters / Virtualization / H/A Solutions x3950 Database Servers Business Intelligence Transaction Processing Mail / App Servers x3850 M2 x3800 x3850 Application Servers Web Services Terminal Servers Middleware File / Print / DNS / Mail Scale Up / SMP Computing x3650 File / Print / All PurposeRemote / Branch / Distributed / Departmental IBM BladeCenter x3550 x3455 x3400 x3500 X3200/ x3250 Compute Clusters Scale Out / Distributed Computing 1. 유연성을 제공하는 IBM System x 포트폴리오

  3. IBM Enterprise X4 -Architecture 기술이 적용된 고성능 4way 서버 x3850M2서버는 IBM Enterprise X4-Architecture 기술을 적용하여 64-bit Intel Xeon MP 프로세서의 성능을 극대화하며 메인프레임급의 신뢰성과 무정지 메모리기능을 제공하는 엔터프라이즈형 서버입니다. 서버통합을 위한 가상화플랫폼, 데이터베이스 어플리케이션 및 ERP등 기업의 미션크리티컬 업무용 Scale-Up서버로서 뛰어난 성능, 최고의 신뢰성 및 확장성을 제공하는 가장 이상적인 플랫폼을 제공합니다. 2. System x3850 M2 – 제품 개요 IBM x3850M2 제품 개요 • 최신 인텔 헥사코어 및 쿼드코어 , 듀얼코어 Xeon MP프로세서 Xeon 72xx, Xeon73xx Xeon74xx (인텔 64 Technology,EM64T)) • 미션 크리티컬 어플리케이션을 위한 하드웨어 fault-tolerance 설계로 고가용성 제공 • 32개 시스템 메모리 슬롯을 제공하여 최대 256GB의 메모리 확장성(8GB DDR2 메모리 사용) • IBM Enterprise x4 Chipset적용으로 시스템 보드 칩셋간의 더욱 확장된 대역폭 및 응답 대기시간 단축 • 온라인 메모리 확장(hot-add), 메모리 교체(hot-swap), 메모리 미러링, Chipkill, Memory ProtecXion 기술로 메모리 고가용성 실현 • 하드 디스크, 팬, 전원 공급장치, 메모리, 프로세서, VRM, PCI-e아답터의 핫스왑 기능 제공으로 가용성과 유지보수 편의성 향상 • PCI-E x8 Slot 7개 제공으로 I/O 성능 향상 • 핫스왑 Serial Attached SCSI(SAS) 디스크 베이 4개 지원(기본 2.5” SCSI 지원) • RSA II 아답터 및 관리소프트웨어 IBM Director를 이용한 시스템 통합관리 기능 제공

  4. 2. System x3850 M2 – 주요 사양 IBM x3850 M2 제품 주요 사양

  5. IBM x4 아키텍처 기술 적용 : 통합 프로세서 및 메모리 컨트롤러 칩셋 1066 MT/s Hurricane 4 266 MHz 2.5 GT/s IB: 2 x12 SP: 3 x8 5.12 GT/s South Bridge I/F ESI Flash I/F LPC 2.1 GT/s Nova x4 Nova x4 Nova x4 Nova x4 IA32 Proc IA32 Proc IA32 Proc IA32 Proc Nova x4 Nova x4 Nova x4 Nova x4 Memory DIMMS 533 MT/s Scalable Virtual L4 cache 3. System x3850 M2 – 적용 기술 IBM Enterprise x4 Chipset을 사용하여 칩셋간의 대역폭 증가 및 보다 향상된 더욱 확장된 대역폭 및 응답 대기시간 단축 • 프로세서 인터페이스 • 4개 1066MHz 64bit Front Side Bus :총 34.1GB/s 대역폭 • 이전 x3 칩셋 대비 3배 이상 대역폭 증가 • Snoop Filter for Quad FSB coherency tracking • X3 대비 2배이상 Snoop filter size • 메모리 • 8 Advanced Buffer eXecution chip EI3 channels • 34GB/s Read, 17GB/s Write • DDR2/3-533, 1GB, 2GB, 4GB & 8GB DIMMs • X4 Chipkill w/ HPMA, Memory mirroring, Hot Add/Replace • IO • 2 x12 IB Ports – 12GB/s • Connects to Calgary (PCIX) and Calioc2 (PCIE) • ESI support for ICH-8 South Bridge • 시스템 확장 port • 3 Scalability Ports – 30GB/s • Up to 16 CPU sockets

  6. 최신 인텔 Xeon MP프로세서 : Dual, Quad, Six Core Xeon 72xx, 73xx,74xx C O R E 2 C O R E 6 C O R E 3 C O R E 4 C O R E 1 C O R E 3 C O R E 5 C O R E 2 C O R E 1 C O R E 4 3M Cache 3M Cache 4M Cache 4M Cache 3M Cache 3. System x3850 M2 – 적용 기술 Front side bus (FSB) interconnect - FSB Frequency : 1066MHz (266MHz quad pumped ) Quad Core MCM design point - On socket cache to cache sharing achieved via FSB

  7. ScaleXpander Option Kit사용으로 간편한 SMP확장성 제공 3. System x3850 M2 – 적용 기술 x3950 M2 x3850 M2 • 뛰어난 4-socket 신뢰성 • ScaleXpander Option kit을 이용, 2 Node로 업그레이드를 통한 고객의 투자 보호 • Target Applications • Enterprise resource planning, database serving or custom-developed, Java™ technology-based applications. ScaleXpander Option Kit • 언제든 필요에 때라 멀티노드로 업그레이드 할 수 있는 유연성을 제공 • ScaleXpander chip, scalability cable, cable management arm 포함 우수한 확장성 • 경쟁자가 없는 우수한 8+ socket 성능 • 96 cores/1TB memory • Delivering SMP capability at a fraction of the price. • Target Applications: • Virtualization, Enterprise Resource Planning, Customer Relationship Management and database applications.

  8. Snoop Filter 가상화솔루션을 위한 하이퍼바이져 코드 제공 3. System x3850 M2 – 적용 기술 • Snoop Filter 적용으로 프로세서와 메모리 컨트롤러간의 FSB Traffic을 줄임으로서 성능 증가 • eX4 메모리컨트롤러 칩셋내의 324MB EDRAM 기본 내장 • 각 프로세서 캐쉬와 동시에 메모리컨트롤러 칩셋의 EDRAM에 데이터 저장 • SMP시스템의 각 프로세서는 다른 프로세서 캐쉬로부터 데이터를 찾는 과정(Snoop)을 생략하고 메모리컨트롤러내의 EDRAM으로부터 데이터를 찾아옴.(Snoop Filter) • 따라서 프로세서와 메모리 컨트롤러간의 FSB(Front Side Bus) Traffic Load를 줄임 • 하이퍼바이저 코드가 내장된 USB메모리를 시스템보드 USB포트에 연결하여 x3850M2서버를 가상화 서버로 구현 • IT지원이 부족한 고객을 위한 쉬운 설치 및 운용성 제공 • VMWare 3.1과 부합한 고용량 메모리 지원 - 128GB memory 지원 • VMWare ESX 3i의 내장 가상화 지원 • VMWare management 도구를 통한 업그레이드 가능

  9. Memory RAS 3단계 메모리 에러 교정 기술 • Standard ECC : 1~2bit Memory Parity Error Check & Correction • ChipKill : 메모리 DIMM내의 Chip당 Multi-bit Error check & Correction • Memory ProteXion : 메모리 DIMM내의 Multi-Chip 에러 교정 Memory Mirroring • Intel-based server에 있어 지속적인 operation을 가능하게 함 • Uptime을 늘려주며 schedule 베이스의 maintenance를 가능하게 함 • Mainframe capability 와reliability를 가짐 • Operating System 와 독립적으로 운영 Hot Swap, Hot Add 메모리 • Hot Swap 메모리 : 서버 가동중 메모리 DIMM장애시 온라인 교체 가능 Memory Mirroring 구성 환경시 가능 • Hot Add 메모리 : 서버 가동중 메모리 DIMM을 추가하여 시스템 메모리 확장 현재 Windows 2003 Enterprise Edition OS사용시 지원 3. System x3850 M2 – 적용 기술

  10. SAS RAID Controller 3. System x3850 M2 – 적용 기술 Serveraid MR10K(Option) • SAS/SATA 2 • X3850M2 Serveraid MR10K용 전용 pci-e x8 슬롯 사용 • 1개 int x4, 1개 ext x4 포트제공 • 256MB 72bit iTBBU w/ custom DDR2 connector • 기본 Battery, 72 hours @ 1 year • RAID levels: 0, 1, 10, 5, 50, 6, 60 • External Support: EXP 3000 w/cascading -10 max / port Serveraid MR10M(Option) • SAS/SATA 2 • PCI-Express x8 • 2개 ext x4 포트 제공 • 256MB 72bit BBU DDR2 • Includes Battery BBU, 72 hours @ 1 year • RAID levels: 0, 1, 10, 5, 50, 6, 60 • Small Form Factor MD2 (2U or 3U brackets) • External Support: EXP 3000 w/cascading – 10 max/port

  11. IO 서브 시스템 3. System x3850 M2 – 적용 기술 High Performance Adapter Slot • X8 PCI-E 아답터는 기존 133MHz PCI-X 아답터 대비 4배이상의 Throughput 제공 • 총 7개 x8 PCI-Express Slot 기본 제공(슬롯당 최대 4GBps) • Half-Length, Full-Height • 2개의 Active PCI-E Hot Add/Hot Swap Slot(PCI-E 6,7번) • SAS, Serveraid MR10K, Dual NIC, Management컨트롤러의 시스템보드 통합으로 제공되는 7개 PCI-E 슬롯이 모두 가용함. Dual Gigabit Ethernet Controller • Broadcom 5709C Dual-Port Gigabit Ethernet Controller 기본 내장 • 로드발란싱 및 Fail-Over 지원 • TOE(TCP Offload Engine, 1H 2008) : TCP/IP IO입출력 프로세스네 대하여 시스템 프로세서가 아닌 별도의 아답터를 통해 처리함으로서 시스템의 부하를 줄이고 데이터 처리속도를 향상시킴.’ • RDMA(remote Direct Memory Access, 1H 2008) : 서버 메모리 내의 데이터를 다른 서버의 메모리 내에 획기적인 속도로 직접 복사 함으로써 CPU 부하를 최소화 • iSCSI(1H 2008) :TCP/IP를 통한 SAN 스토리지로의 연결 제공; 가속 기능을 통해 NIC의 부하 감소

  12. 업계 최고의 성능 4. System x3850 M2 – 성능 x3850M2는 64비트 intel Xeon MP프로세서를 기반으로 업계 다양한 공인 벤치마크기관으로부터 뛰어난 성능을 입증하였으며 특히 공인 TPC-C 는 516,752tpmC로서 IA 4way서버중 최고의 성능을 발휘하고 있읍니다. 이는 다음과 같이 TPC-C, TPC-E, 2Tier-SAP Benchmark에서 보다 객관적인 신뢰성을 제공합니다.

  13. 업계 최고의 성능 4. System x3850 M2 – 성능 +27% Quadcore Quadcore Dualcore Dualcore Dualcore As of Oct. 16th 2007, http://www.tpc.org/tpcc/ DC = dual core, QC = quad core • x3850M2는 동일 쿼드코어 프로세서를 사용하는 HP DL580G5보다 27%이상 높은 성능을 제공합니다.

  14. 업계 최고의 성능 4. System x3850 M2 – 성능 +90% 4SocketsQuadCore 4SocketsDualCore 16SocketsDualCore 2SocketsQuadCore As of Oct. 23th 2007, http://www.tpc.org/tpce/ • Unisys ES7000/one 16소켓으로서 x3850M2의 4소켓보다 4배 많은 소켓( 훨씬 많은 S/W License비용 부담 발생) • Dell의 PE6850보다 90% 이상의 향상된 성능 제공

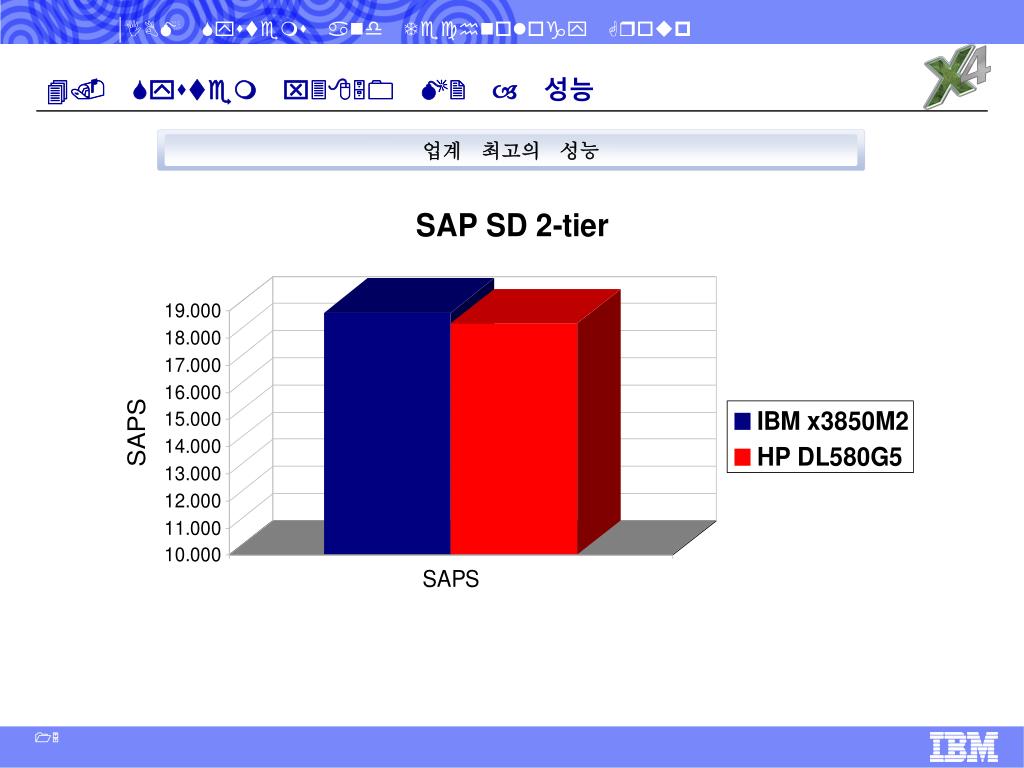

  15. 업계 최고의 성능 4. System x3850 M2 – 성능

  16. 업계 최고의 성능 First IBMquad coreresult First IBMdual coreresult FirstHP Itaniumdual coreresult 4 QC Itanium28 DC24MB Itanium28 DC18MB Itanium24 DC18MB Source www.tpc.org 4. System x3850 M2 – 성능 • IBM X3/4서버의 Xeon은 2004년 대비 현재 5배로 성능이 향상되었으나 HP Itanium은 2배 향상에 그침 • 인텔이 전략적으로 채택한 64-비트 마이크로프로세서 아키텍쳐는 Xeon • 고급 마이크로프로세서 기능들 대부분을 Xeon 프로세서에 우선적으로 적용 • 최근 Xeon 프로세서 로드맵 일자들을 정확히 맞추거나 그보다 일찍 발표 • 반면, Itanium에 대해서는 출시 일정을 늦추고 있을 뿐만 아니라 중요한 기능들을 삭제하거나 일정을 연기 • 32/64-비트 환경을 동시에 지원하며 32-비트 어플리케이션의 호환성을 제공 • VMWare등의 선도적인 가상화 솔루션에 대하여 Itanium은 지원하지 않으며 많은 ISV에서도 Itanium용 개발 기피

  17. Network Remote Controll GUI 시스템 정보 시스템 전원관리 5. System x3850 M2 – 관리 방안(RSA II Adapter) • IBM System x3850M2는 시스템 관리를 위한 RSA II Adapter를 기본 제공하고 있읍니다. RSA II Adapter의 관리 네트워크 포트에 네트웍을 연결하여 어느 곳에서도 콘솔을 사용하여 시스템 관리가 가능합니다. 1. 자동 통보 및 경고 • IBM Director서버에 자동으로 통보 및 경고.(SMTP, SNMP) • Director Agent가 설치된 서버와는 다른 type의 통보 및 경고기능 2. Health 모니터링 및 제어 • 시스템 파라미터 모니터링 • 온도, 전압등 • 예를들어 Fan fail시 다른 Fan의 속도를 높임 3. 이벤트 로그 • 서버가 켜있는 동안에 System event Log access가능 4. OS failure 스크린 캡쳐 • OS hang, 블루스크린 발생시에 RSA를 통해 화면 캡쳐를 받을 수 잇음 5. Remote Media • 원격 제어기능중 원격콘솔 PC의 디스켓, CD/DVD, ISO Image를 시스템에 Mount사용 6. Remote Power Control • Power On, Power Off, Restart • OS shutdown 또는 shutdown 없이 Power Control가능 7. Server Console Redirection • 원격에서 웹브라우져를 통하여 원격 콘솔 가능함.

  18. 직관적인 자바 기반의 Drag & drop 인터페이스 제공으로 사용이 쉬움 • 동일 네트워크에 존재하는 서버 자동인식 및 시스템 통합관리 • 동적/정적 그룹생성기능을 이용한 분류된 서버 관리 • 시스템 구성을 위한 다양한 기능과 원격관리 기능 제공 • 손쉬운 전개를 위한 가벼운 Agent • 업데이트 관리의 어려움을 줄이는 Software health check 주요 특징 Remote Control 이벤트 조치 계획 빌더 용량 관리자 Resource Monitor • 대상 서버를 GUI화면을 통화여 원격 컨트롤하기 위해 사용 • Remote Mouse & Keyboard지원 • 세션 Record 기능 제공 • 이벤트 필터를 이용 어떤 이벤트에 대하여 어떤 조치를 취 할 것인지 정의 • 한 이벤트에 대하여 다양한 종류의 조치를 취 할 수 있음 • 이벤트 조치 계획 마법사를 이용쉽게 이벤트 조치 계획을 작성 • 네트워크의 모든 서버에 대해 원격성능모니터/병목현상진단/성능예측 • 병목현상 분석 알고리즘을 이용한 다양한 보고서 생성 • 병목현상 발생 시점에 대한 예측과 권고조치 Report • 개별 시스템 속한 그룹전체에 대한 리소스 모니터링을 활성화 함 • Director 콘솔에서 틱커 테이프에 통계를 게시 • 특정 시스템이나 시스템 그룹의 임계값을 설정 5. System x3850 M2 – 관리 방안(IBM Director) • H/W와 O/S, Application Level의 시스템을 관리하기 위한 최적의 관리 툴로써 다양한 서버와 O/S를 쉽게 관리하기 위한 폭넓은 기능을 제공합니다.

  19. 6. System x3850M2 – 구조 x3850M2 전면부 x3850 M2 후면부

  20. 6. System x3850M2 – 구조 x3850M2 내부 x3850M2 제원

  21. 7. IBM System x3850 M2 – 경쟁사 비교자료 x3850 M2 vs. HP DL580 G5

  22. 7. IBM System x3850 M2 – 경쟁사 비교자료 x3850 M2 vs. Dell PE R900
