5-5 一阶电路的全响应

5-5 一阶电路的全响应. 全响应：由储能元件的初始储能和独立电源共同引起的响应。. 下面讨论 RC 串联电路在直流电压源作用下的全响应。已知： u C (0 - )= U 0 。 t =0 时开关闭合。. R. i. + U s -. + u C (0 - )= U 0 -. t=0. C. 为了求得电容电压的全响应，以 u C ( t ) 为变量，列出电路的微分方程. 其解为. 代入初始条件 u C (0 + )= u C (0 - )= U 0 ，可得. 求得. 则：. 上式可改写为.

zeph-larson
Download Presentation

5-5 一阶电路的全响应

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

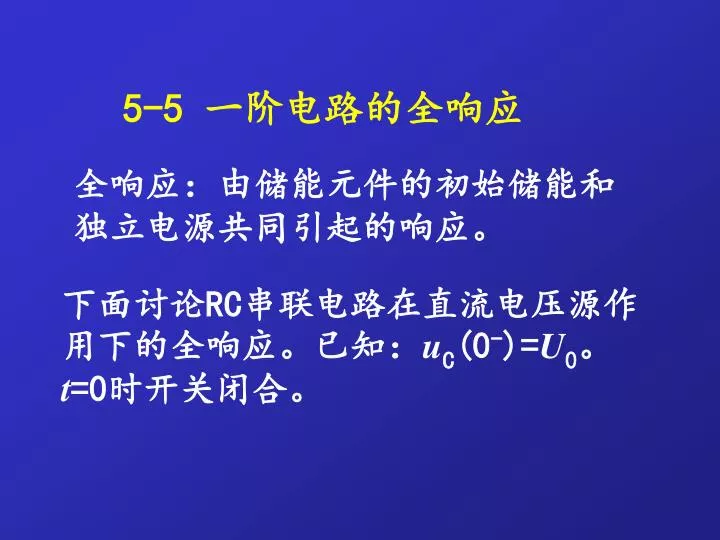

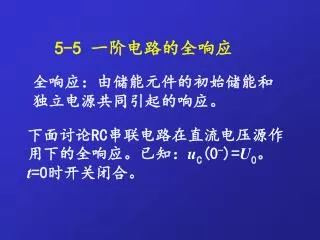

  1. 5-5 一阶电路的全响应 全响应：由储能元件的初始储能和独立电源共同引起的响应。 下面讨论RC串联电路在直流电压源作用下的全响应。已知：uC(0-)=U0。 t=0时开关闭合。

  2. R i + Us - + uC(0-)=U0 - t=0 C 为了求得电容电压的全响应，以uC(t)为变量，列出电路的微分方程

  3. 其解为 代入初始条件uC(0+)=uC(0-)=U0，可得 求得 则：

  4. 上式可改写为 也就是说电路的完全响应等于零输入响应与零状态响应之和。这是线性动态电路的一个基本性质，是响应可以叠加的一种体现。

  5. uC(t) uC(t) U0 US <U0 U0 US <U0 US US uCp(t) uCzS(t) U0 -US uCh(t) uCzi(t) t t uC(t)=uCh(t)+uCp(t) uC(t)=uCzi(t)+uCzs(t)

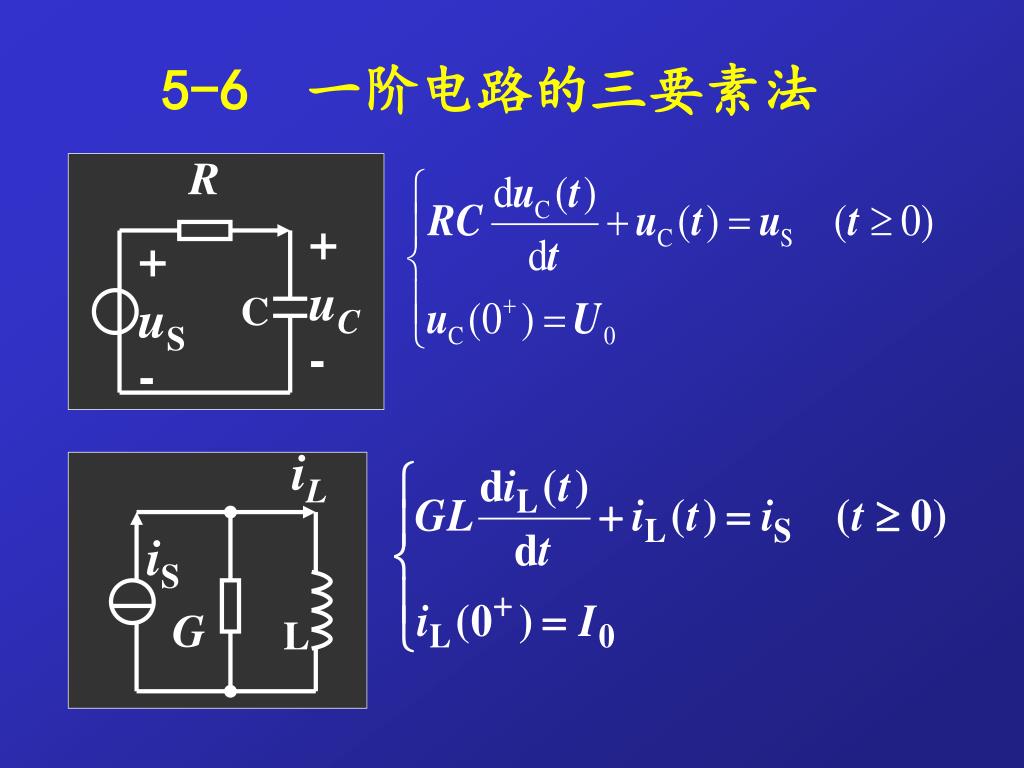

  6. iL R + uC - + uS - iS C G L 5-6 一阶电路的三要素法

  7. 若用r(t)来表示电容电压uC(t)和电感电流iL(t)，上述两个电路的微分方程可表为统一形式若用r(t)来表示电容电压uC(t)和电感电流iL(t)，上述两个电路的微分方程可表为统一形式 r(0+)表示电容电压的初始值uC(0+)或电感电流的初始值iL(0+)；  =RC 或 =GL=L/R；w(t)表示电压源的电压uS或电流源的电流is。其通解为

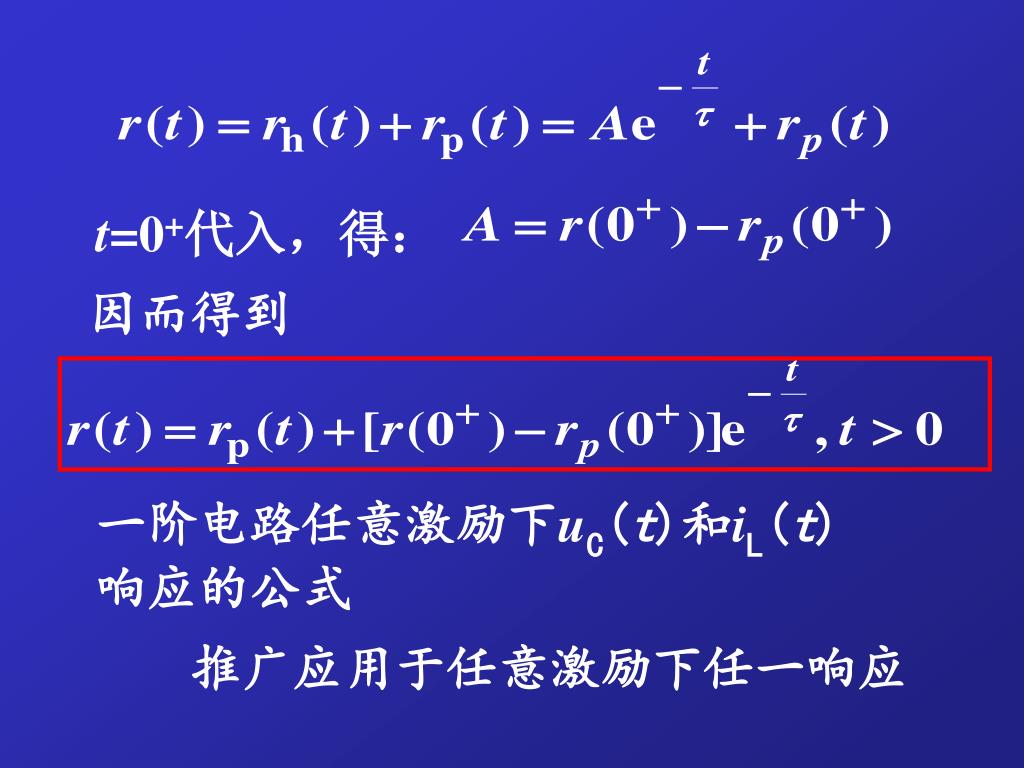

  8. t=0+代入，得： 因而得到 一阶电路任意激励下uC(t)和iL(t)响应的公式 推广应用于任意激励下任一响应

  9. 在直流输入的情况下，t时，rh(t)0， rp(t)为常数，则有 因而得到 r(0+)——响应的初始值 r()——响应的终值， ——时间常数=RC, =L/R 三要素：

  10. r(t) r(t) r(0+) r() r()<r(0+) r()>r(0+) r() r(0+)   t t 三要素公式的响应波形曲线 可见，直流激励下一阶电路中任一响应总是从初始值 r(0+) 开始，按照指数规律增长或衰减到稳态值r()，响应的快慢取决于的时间常数。

  11. 注意：（1）直流激励； （2）一阶电路任一支路的电压或电流的（全）响应； （3）适合于求零输入响应和零状态响应。 直流激励下一阶电路的全响应取决于r(0+)，r()和 这三个要素。只要分别计算出这三个要素，就能够确定全响应，而不必建立和求解微分方程。这种方法称为三要素法。

  12. 三要素法求直流激励下响应的步骤： 1.初始值r(0+)的计算（换路前电路已稳定）(1) 画t=0-图，求初始状态：电容电压uC(0-)或电感电流iL(0-)。 (2)由换路定则，确定电容电压或电感电流初始值，即uC(0+)=uC(0-)和iL(0+)=iL(0-)。 (3)画0+图，求其它初始值——用数值为uC(0+)的电压源替代电容或用iL(0+)的电流源替代电感，得电阻电路再计算

  13. 2，稳态值r()的计算(画终了图) 根据t>0电路达到新的稳态，将电容用开路或电感用短路代替，得一个直流电阻电路，再从稳态图求稳态值r()。 3，时间常数 的计算(开关已动作) 先计算与电容或电感连接的电阻单口网络的输出电阻Ro，然后用公式=RoC或=L/Ro计算出时间常数。 4，将r(0+),r()和  代入三要素公式得到响应的一般表达式。

  14. 注意点：三要素公式可以计算全响应、零输入响应分量和零状态响应。但千万不要认为注意点：三要素公式可以计算全响应、零输入响应分量和零状态响应。但千万不要认为 就推广到一般，得出结论，所有的响应

  15. 应该是：

  16. R R + － + － + － + － C 如求全响应。 图 内激励引起 外激励引起

  17. 从另一个角度说： 只有 电容电压 和 电感电流 ，只要知道全响应表达式，就可以把它分成零输入响应(分量)和零状态响应(分量) 。 否则，在仅知道全响应的表达式时，无法将零输入响应(分量)和零状态响应(分量) 分开。非要知道电路，画出零输入的图或零状态的图，求出零输入响应或零状态响应来才行。

  18. t=0 2 i 2A + + uC 10V 4 4 0.1F - - 例16电路原处于稳定状态。求 t  0 的uC(t)和i(t)，并画波形图。 解：1，计算初始值uC(0+)、i(0+) 开关闭合前，电路已稳定，电容相当于开路，电流源电流全部流入4电阻中，

  19. 2 i(0+) 2A + + 10V 8V 4 - 4 - 由于开关转换时，电容电流有界，电容电压不能跃变，故 画0+图如右

  20. 2 i() 2A + + uC () 10V 4 4 - - 2，计算稳态值uC()、i() 换路后，经一段时间，重新达到稳定，电容开路，终值图如右，运用叠加定理得

  21. 2 i(t) 2A + + uC 10V 4 4 - - 3，计算时间常数 计算与电容相连接的电阻单口网络的输出电阻，它是三个电阻的并联 时间常数为

  22. 4，将初始值、终值及时间常数代入三要素公式，得到响应表达式： 下面看响应过程——波形

  23. i(t) 5/3 1.5 1 t uC(t) 8 7 0 t

  24. + u- t=0 2A + 4 4 uC 0.01F - i + 2i - 例17求u(t)和i(t)。已知： 解：1，计算初始值uC(0+)、i(0+) 零状态电路，由换路定则得：

  25. + u (0+) - a 2A 4 4 i(0+) + 2i (0+) - b 画0+图如右,用节点法 解得： 则：

  26. + u ( ) - 2A 4 4 i( ) + 2i ( ) - 2，计算稳态值u()、i() t，电路重新达到稳定，电容开路，终值图如右，得：

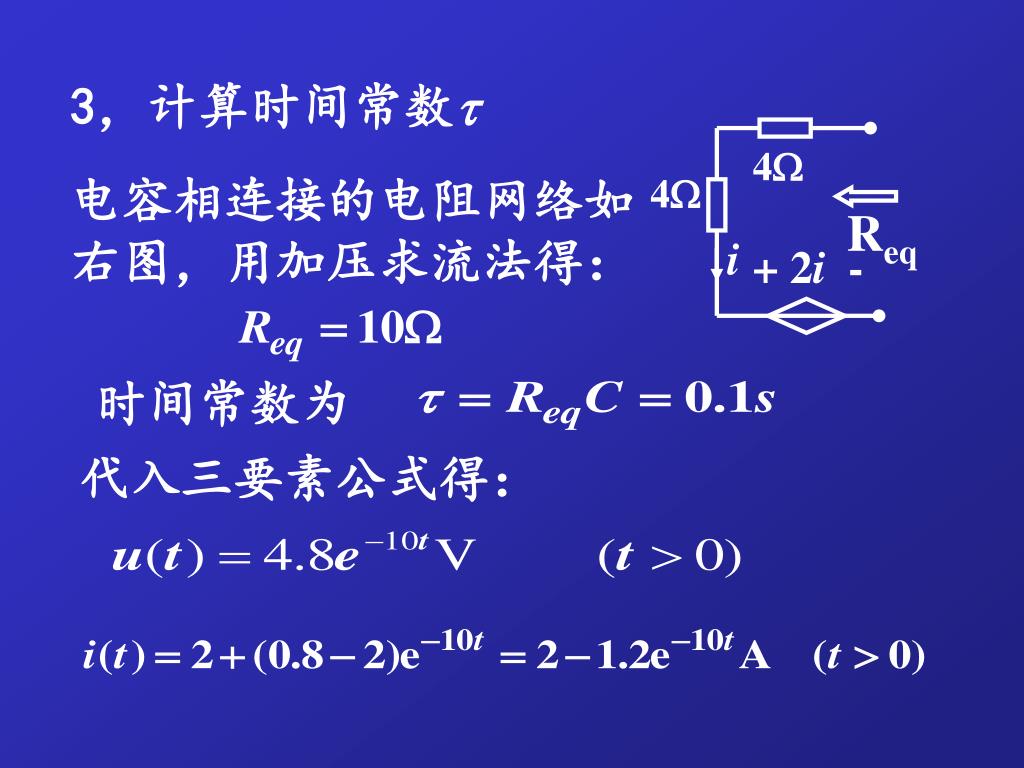

  27. 4 4 Req i + 2i - 3，计算时间常数 电容相连接的电阻网络如右图，用加压求流法得： 时间常数为 代入三要素公式得：

  28. + u - t=0 + u(t) _ + 2 uC 0.5F 1A - 1 1H 2 iL 例18求u(t)。已知： 解：电路可分成两部分分别求响应，然后迭加。

  29. t=0 + + u(t) _ uC 2 - 0.5F 1A 1A 1 + + uC 1H uL 2 2 0.5F - - RC部分： 所以

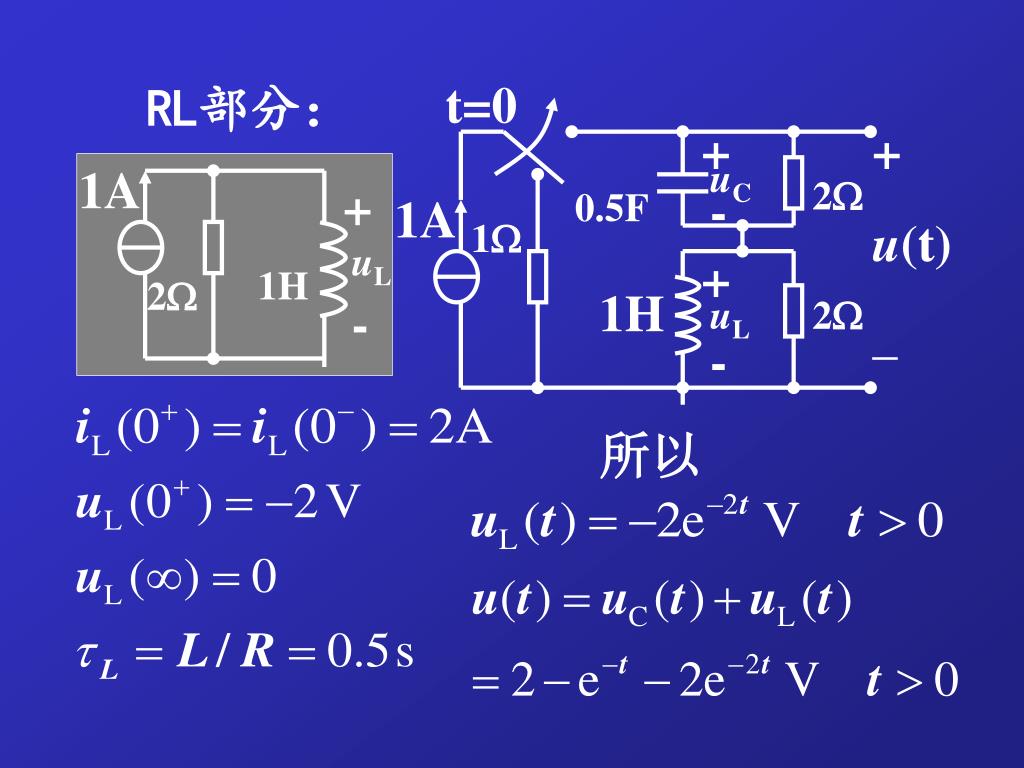

  30. t=0 + + u(t) _ uC 1A 2 + - 0.5F 1A 1 uL + 1H 2 1H uL 2 - - RL部分： 所以

  31. c R1 iC(t) + b a R2 C Us - R1 + iC(t) Us C - 例19开关在a时电路已稳定。t=0倒向b,t=R1C倒向c，求t0的iC(t)并画波形 解：t<0时，uC(0-)=0。第一次换路后由换路定则得：

  32. R1 + iC(t) Us C -

  33. R1 + US(1-e-1) - iC(R1C+) R2 t=R1C时，第二次换路, 由换路定则得： 得t=R1C+图如上：

  34. iC US/R1 t

  35. 0.1H iL 6 1 + 2 t=0 + + 10V 3 0.5F 2V uC - - - 例20原电路已稳定。求t0的iL(t)和uC(t)。 解：求初始状态

  36. 0.1H iL 6 1 + + + 2 + 10V 3 2V 2V 0.5F uC - - - - 换路后，电路可分成两部分

  37. 所以

  38. 5-7 一阶电路的特殊情况分析 1.R＝0或G＝0的情况； 2.特殊情况——电路含全电容回路或全电感割集； 电容电压和电感电流不连续，即跳变——换路定则失效。 求初试值依据——瞬间电荷守恒， 磁链守恒 3.所谓“陷阱”。

  39. 5 5 1H + 10V t=0 - iL i 例如：电路原已稳定，求开关动作后的电流i。 解： 由换路定则： 得 如果认为 用三要素公式，得 取极限，得 最后，得

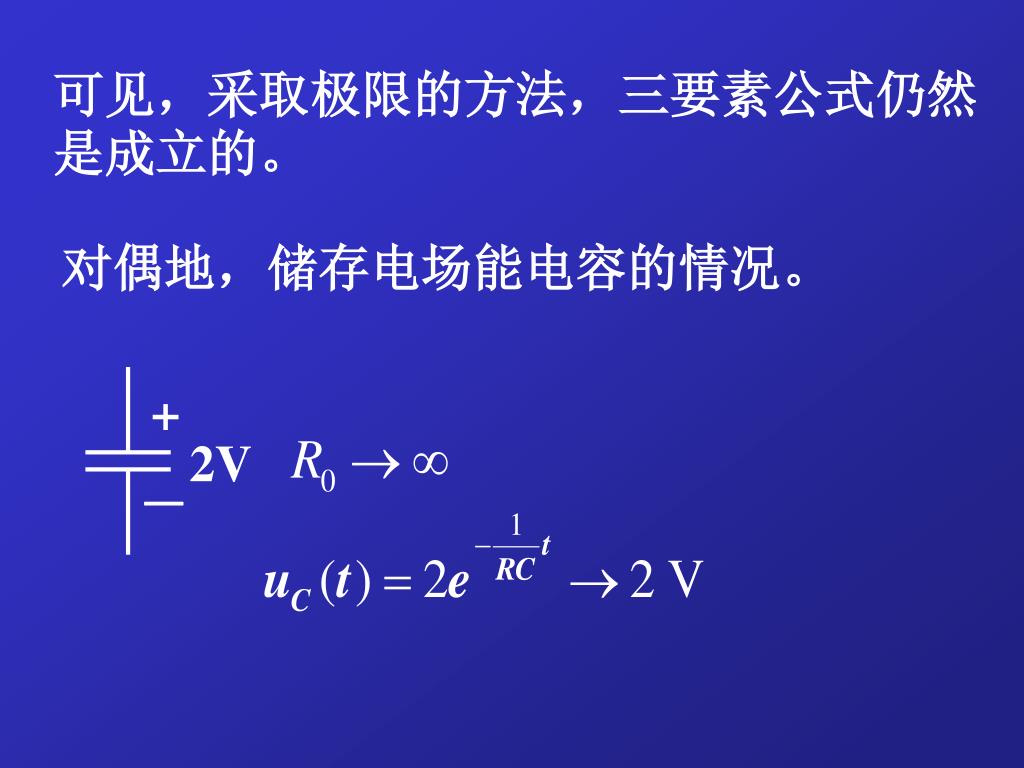

  40. 可见，采取极限的方法，三要素公式仍然是成立的。可见，采取极限的方法，三要素公式仍然是成立的。 对偶地，储存电场能电容的情况。 + － 2V

  41. t=0 + uC 1(t) - + uC 2(t) - C1 C2 例21已知:uC1(0-)=U1, uC2 (0-)=U2，试求uC1(0+), uC2(0+) 解：开关闭合后，两个电容并联，按照KVL的约束，两个电容电压必相等，即： 再根据在开关闭合前后节点的总电荷守恒定律，可得

  42. 联立求解以上两个方程，代入数据得 当U1U2时，两个电容的电压都发生了跳变，uC1(t)由U1变为uC(0+), uC2(t)则由U2变为uC(0+) 。从物理上讲，这是因为两个电容上有电荷移动所形成的结果，由于电路中电阻为零，电荷的移动迅速完成而不需要时间，从而形成无穷大的电流，造成电容电压发生跃变。

  43. C C + － + － + － C1 + － + － C2 如果，改变为等效电路的方法。 原题目的 图简化为

  44. L2 L1 iL1 iL2 R1 + R2 US t=0 - 例22原电路已稳定，试求iL1(t), iL2(t),t>0 解：（1）求初始值：换路前，电路已稳定： 换路后，全电感割集，磁链守恒

  45. … …

  46. （2）求稳态值：

  47. （3）求时间常数： （4）代入三要素公式

  48. + uC1(t) - C1 a t=0 + US - + uC2(t) - R1 R2 C2 例23图示RC分压器电路原已稳定。试求t>0时uC2(t). 为使uC2(t)无过度过程，C1取何值？ 解：将图中的电压源置零后，电容C1和C2并联等效于一个电容，说明该电路是一阶电路，三要素法仍适用。

  49. C1+C2 R1//R2 （1）求时间常数：换路后，电源置零得下图。其时间常数为 （2）求初始值：在t<0时，电路处于零状态，uC1(0-) =uC2(0-)=0。

  50. 换路后，在t=0+时刻，两个电容电压应满足KVL 此式说明电容电压的初始值不再为零，发生跃变，因为含全电容回路，换路定则失效，要用电荷守恒。对节点a可得 联立解得：
