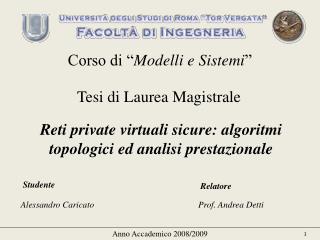

slide1

Corso di “Modelli e Sistemi”

Tesi di Laurea Magistrale

Reti private virtuali sicure: algoritmi topologici ed analisi prestazionale

Studente

Relatore

Prof. Andrea Detti

Alessandro Caricato

Anno Accademico 2008/2009

slide2

Introduzione

Il lavoro è stato incentrato sullo studio e sulle applicazioni delle overlay networks di larga scala ed è parte di un più vasto progetto nazionale PRIN 2007: SORPASSO

(flexible SOftware Router PlAtform for Secure Service-specific Overlay networks)

  • Obiettivo di SORPASSO (UdR RM2): fornire ad un gruppo di utenti connessi ad Internet servizi a valore aggiunto non offerti nativamente dalla core network , (quali sicurezza, multicast, anycast, service discovery, etc.)
  • Approccio di SORPASSO :
  • Realizzare una overlay network GRE/IPSecfra i PC degli utenti
  • PC come software router overlay connessi da tunnel GRE/IPSec
  • Installazione sui software router dei protocolli necessari alla realizzazione dei servizi addizionali
  • Contributo della Tesi : sviluppo ed analisi di algoritmi distribuiti volti a creare una topologia overlay secondo specifici vincoli topologici e criteri di ottimalità

Anno Accademico 2008/2009

slide3

Qualche definizione…

  • La rete overlay può essere rappresentata matematicamente per mezzo di un grafo
  • Ad ogni software router overlay è associato un nodo, ogni connessione è identificata da un arco duplex tra i nodi
  • la topologia è rappresentata per mezzo della matrice di adiacenza (a), sempre quadrata e simmetrica: a(i,j)=1 se presente l’arco tra i e j, 0altrimenti
  • La matrice dei costi (h), quadrata simmetrica e a valori interi positivi, indica il costo di ogni connessione:
  • Rappresenta il legame con la rete underlay, nel nostro caso indica il numero di hop effettivi underlay per ogni link overlay
  • tale costo può però essere impiegato per indicare qualunque altro parametro prestazionale legato ai link underlay  la trattazione è riadattabile ad altri contesti

Anno Accademico 2008/2009

slide4

Scelta dei parametri prestazionali

In prima analisi, prendendo spunto da un articolo di A.Caponeet al., si è usato il costo totale della rete come parametro: un approccio semplice ed intuitivo che dà però solo una stima “di insieme” della performance

Si è perciò preso in considerazione l’average path length, ovvero il costo medio globale per raggiungere, a partire da qualsiasi nodo della overlay, qualunque altro nodo

  • vi e vj nodi della rete
  • n numero di vertici
  • d minima distanza tra i vertici

Pregi: Permette un’analisi più granulare del sistema, dà garanzie medie di performance anche sul singolo nodo

Difetti:Analisi più complessa perché parametro basato sugli shortest paths, grandezze meno evidenti rispetto ai costi degli archi

La matrice delle distanze è una matrice quadrata di valori interi positivi tutti maggiori di zero: i valori minimi corrispondono ai valori della h

Anno Accademico 2008/2009

slide5

Criteri di ottimalità topologica

Ogni servizio ha una sua topologia ottima (e.s., per il multicast è l’albero)

Vogliamo creare una rete overlay sicura su cui far girare una molteplicità di servizi a valore aggiunto  abbiamo bisogno di una topologia overlay general-purpose

I protocolli di routing di Internet sono di tipo general-purpose ed hanno come criterio di ottimalità la minimizzazione del numero di hop IP da estremo ad estremo, ovvero il minimo consumo delle risorse di rete (ogni hop = una trasmissione).

Seguendo tale approccio abbiamo scelto come criterio di ottimalità per la topologia overlay la minimizzazione del numero medio di hop IP fra due generici nodi della overlay

Senza ulteriori vincoli la topologia overlay ottima in tal senso è la full-mesh,tuttavia quest’ultima non scala all’aumentare del numero di nodi: il numero di link overlay da gestire cresce come n^2 e la loro gestione diventa problematica

Pertanto un vincolo topologico necessario consiste nel “limitare” il numero di link overlay

Anno Accademico 2008/2009

slide6

Letteratura : Egoist

L’algoritmo che abbiamo preso come base di partenza e benchmark è l’Egoist di Bestavros et al. del 2008, un sistema distribuito definito molto efficienteper l’overlay routing

Basato sul principio del Best-Response: ogni nodo n si connetterà ad un prefissato numero k di nodi in modo da minimizzare il costo di tutti gli shortest path per raggiungere ogni altro nodo a partire da n. Il numero di link overlay è fissato a k*n

S = particolare insieme di edge presenti nella rete (Cablaggio globale)

= costo dello shortest path tra vi e vj

= costo per vi per il particolare scenario S

Dato un cablaggio residuo ,il best response per il nodo vi è un

cablaggio si per cui

Complessità computazionale: O(n2log n)

Anno Accademico 2008/2009

slide7

Il nostro banco di prova

  • Matlab
  • Reti rappresentate da grafi connessi
  • Generazione di topologie underlay basate sul modello
  • topologico Transit-Stub (GT-ITM) simili ad Internet
    • Forte gerarchia
    • Numero di hop limitato per gli shortestpath
    • Limitato grado medio dei nodi
    • Appartenenza alla classe di reti Small-World
  • Posizionamento casuale degli SR sui nodi di bordo della underlay

Dominio Transit : dominio “di passaggio”, utile per interconnettere domini stub

Dominio Stub: trasmettono traffico generato al loro interno o che sia destinato ad essi

Anno Accademico 2008/2009

slide8

Le prestazioni di Egoist

Presenza di un marcato gap tra egoist e la topologia full-mesh

Gap però ben giustificato dal fatto che la topologia a maglia completa è inattuabile e da considerare solo come lower-bound per i valori prestazionali

Generale peggioramento nei valori dell’average path length all’aumentare della grandezza della rete

Avvicinamento dei valori dell’average path length ai valori ottimi all’aumentare del fanout medio

Anno Accademico 2008/2009

slide9

Il Problema di Egoist riscontrato

Man mano che i nodi entrano nella overlay si crea una preferenza per la connessione verso alcuni nodi “centrali”, che diventano così degli hot spot

Contro: il fanout di questi nodi è molto elevato e la maggior parte del traffico passa per essi creando così dei colli di bottiglia

Pro: l’average path length beneficia di questi nodi rilevanti

Ciò è evidente anche osservando la betweennesscentrality di ogni nodo:

Anno Accademico 2008/2009

slide10

La lezione imparata…

Non è sufficiente limitare solo il numero totale di link overlay per scalare meglio della topologia full-mesh, è necessario anchecontrollare il fanout dei singoli nodi al fine di evitare la presenza di hot spot e colli di bottiglia per l’impiego delle risorse

…e la nuova sfida

creazione di un algoritmo che generi un graforegolare (i.e., fanout costante) mantenendo buone prestazioni in termini di average path length.

Problema ottimo NP completo  ricerca di algoritmi sub-ottimi che limitino i riarrangiamenti topologici per entrata/uscita di nodi

Anno Accademico 2008/2009

slide11

L’algoritmo Greedy-Greedy

Algoritmo Greedy-Greedy: ogni nodo entrante sceglie di connettersi, di coppia in coppia, ai k (fanout) nodi che permettono di minimizzare l’average path length globale

Approccio brute-force su ogni coppia possibile

“Greedy-Greedy” perché ogni nodo sceglie singolarmente a chi connettersi (scelta locale dei propri vicini) e perché la scelta dei fanout nodi a cui collegarsi viene fatta di coppia in coppia in maniera indipendente

Anno Accademico 2008/2009

slide12

Egoist vs Greedy-Greedy

La regolarità del grafo è un vincolo in più rispetto ad Egoist, quindi ci aspettiamo un peggioramento.

Tuttavia quello riscontrato è limitato a qualche hop (fanout>10)

MA

Problema: ad ogni iterazione dell’algoritmo GG è necessario ricalcolare interamente la matrice degli shortest path del grafo

Complessità computazionale:

è necessario un algoritmo semplificato per diminuire la complessità e renderlo adatto ad un sistema distribuito

Anno Accademico 2008/2009

slide13

Formalizzazione matematica (1/2)

Per comprendere meglio il problema abbiamo espresso analiticamente le riduzioni/incrementi dell’average path length che si hanno quando un nodo entrante E sceglie di connettersi ad una generica coppia di nodi. Quindi abbiamo massimizzato incrementi – riduzioni

X = insieme dei nodi cui sono già connesso

(Ai,Bi)= generica coppia di nodi cui posso connettermi

Riduzione: alcuni i percorsi passanti per la coppia di nodi X,Ai e X,Bi passando per E,possono accorciarsi .

Riduzione: i percorsi da E verso gli altri nodi possono ridursi grazie alla presenza di due link in più

Riduzione: altri percorsi non inclusi nei precedenti, ora passando per E possono accorciarsi

Incremento: alcuni percorsi che includevano Ai-Biora si allungano al più di Ai-E-Bi

Anno Accademico 2008/2009

slide14

Formalizzazione matematica (2/2)

Contributi : Indicano il miglioramento che si ottiene nei path tra i nodi già miei primi vicini (X) e la coppia di nodi cui mi sono appena connesso (Ai,Bi)

Contributo : Indica il miglioramento che si ottiene, grazie ai due nuovi primi vicini (Ai,Bi), in ogni path per connettere il nodo entrante (E) a qualsiasi altro nodo

Contributo : Indica il peggioramento dovuto all’eliminazione dell’edge (Ai-Bi), con conseguente aumento degli shortest paths che precedentemente passavano per tale arco.

Anno Accademico 2008/2009

slide15

Greedy-Greedy Sub-Ottimo

L’algoritmo che considera gli aspetti appena esposti è il “Greedy-Greedy Sub-Ottimo”

Sub-Ottimo perché non vengono considerati i miglioramenti dovuti alla variazione degli shortest paths di nodi non appartenenti ne a X ne a (Ai,Bi) (miglioramenti dovuti al re-routing causato dal cambiamento della topologia)

Pro:I risultati sono analoghi a quelli ottenuti con l’algoritmo Greedy-Greedy

Contro:Il calcolo delle grandezze in gioco (numero paths contenenti (X, Ai),(X,Bi) e l’edge (Ai-Bi), shortest path globali) comporta una complessità computazionale notevole

Complessità computazionale:

Anno Accademico 2008/2009

slide16

Semplificazioni di complessità (1/2)

Confronto delle prestazioni dei 3 fattori presi singolarmente :

Non c’è una componente che predomini sulle altre

L’impatto di ognuno dei contributi è equivalente

GAMMA:

(Worst-case fattore gamma)

(Fattore gamma)

prevede un calcolo locale basato sugli archi e non sui percorsi  semplice

slide17

Semplificazioni di complessità (2/2)

ALFA:

(Fattore Alpha)

(Fattore Alpha)

Tenendo conto che Internet è una rete small-world (in media non sono molto diversi in termini di costo i cammini minimi dei nodi)

Quindi cerchiamo:

prevede un calcolo basato su informazioni limitate ai propri vicini  semplice

BETA:

Calcolo globale basato sui percorsi da me verso tutti i nodi  complesso

Ottimizzazione solo su fattori 1 e 2

slide18

Algoritmo “Scelta in base agli Stub” (1/3)

Utilizzo degli script in TCL congiuntamente al generatore GT-ITM

Teniamo traccia del dominio underlay di appartenenza per ogni nodo

La scelta dei nodi cui connettersi è fatta tentando di minimizzare il peggioramento dovuto al mio ingresso e tentando di favorire il più possibile i nodi già miei primi vicini, riducendo i loro shortest path più costosi (sequenze >2 hops)

Scelgo i miei primi vicini in modo che appartengano a domini underlay non raggiungibili con pochi hops dai nodi già a me adiacenti

Non è richiesto calcolo di alcuna grandezza caratteristica (nemmeno degli shortest path!)

Complessità:

Anno Accademico 2008/2009

slide19

Algoritmo “Scelta in base agli Stub” (2/3)

L’algoritmo ha effettivamente lo stesso andamento del Greedy-Greedy Sub-Ottimo – Fattori alpha e gamma

Si pone infatti, a livello prestazionale, tra gli algoritmi più banali come Nearest e Randomic (con cui ha in comune la semplicità computazionale) e gli algoritmi più complessi come Egoist e Greedy-Greedy

Anno Accademico 2008/2009

slide20

Algoritmo “Scelta in base agli Stub” (3/3)

  • Si ottiene un grafo regolare
  • Si evitano i picchi nella betweenness centrality tipici di Egoist

EGOIST

STUB

Anno Accademico 2008/2009

slide21

Simulazioni Inter-Underlay

Per avvalorare i risultati e per appurare che essi non dipendano dalla particolare rete underlay di partenza, mostriamo come essi abbiano un andamento medesimo al variare dei parametri che caratterizzano l’underlay

  • 1776 edges underlay
  • Edge probability
  • Transit nodes: 0.4
  • Edge probability
  • Stub nodes: 0.2
  • 2247 edges underlay
  • Edge probability
  • Transit nodes: 0.8
  • Edge probability
  • Stub nodes: 0.35
  • 4085 edges underlay
  • Edge probability
  • Transit nodes: 0.8
  • Edge probability
  • Stub nodes: 0.75

Anno Accademico 2008/2009

slide22

Conclusioni e Prospettive future

Attraverso un lungo percorso di ricerca e una grande quantità di algoritmi e simulazioni abbiamo creato un algoritmo che possiede le caratteristiche che ci eravamo prefissati:

  • Complessità computazionale minima
  • Overhead di comunicazione contenuto
  • Buone prestazioni
  • Buona robustezza e scalabilità

Adatto ad un sistema distribuito

Questo lavoro mi è stato utile non solo per la conoscenza acquisita degli argomenti trattati, ma soprattutto per l’esperienza maturata nell’utilizzo degli strumenti impiegati in questi mesi: specialmente MatLab, ma anche il linguaggio TCL, i software NS-2, AMPLe GT-ITM e l’impiego del sistema operativo Linux

Ci sono naturalmente diversi aspetti che è possibile approfondire e migliorare in futuro:

  • Tenere conto delle bande di accesso di ogni nodo della rete
  • sviluppare e testare altri meccanismi per migliorare ulteriormente le prestazioni

Anno Accademico 2008/2009
