Смесительные поворотные клапаны и

1. Смесительные поворотные клапаны и приводы к ним Анатолий Кравченко Торговый представитель

2. План: • Типы смесительного управления • Основные типы клапанов и приводов • Основные характеристики • Критерии подбора

3. Характеристика расхода Равнопроцентная характеристика клапана компенсирует кривую теплообменника (радиатора) Комнатная температура 100% 100% 100% 80% 80% 80% Теплоотдача 60% 60% 60% 40% 40% 40% 20% 20% 20% 0% 0% 0% 0% 20% 40% 60% 80% 100% 0% 20% 40% 60% 100% 80% 0% 20% 40% 60% 80% 100% Запрос от термостата Что такое характеристика расхода? = x Теплоотдача котла Расход через клапан Теплоотдача Расход жидкости Расход жидкости Положение клапана ('Stat %)

4. Q = Vx c x (thv-thr) Q = V x c x (thv-thr) Управление расходом и смешиванием Смесительное управление обратного потока Смесительное управление питательного потока Смесительное управление обратного потока = Управление расходом Смесительное управление питательного потока = Управление смешиванием

5. 3-ходовой смесительный клапан - управление смешиванием Преимущества: В систему отопления поступает теплоноситель с коррекцией по температуре наружного воздуха  Постоянный объёмный расход в контуре отопления  Постоянная радиаторная температурная нагрузка  Невысокая температура воды при низкой потребности в тепле  Обеспечивается надёжная работа клапанов  Минимизируются потери транспортировки тепла  Защита окружающей среды

6. 4-ходовой смесительный клапан Преимущества: Кoнтроль температуры обратной воды  Пониженная разница температур в котловом контуре  Более постоянная нагрузка котла

7. ZR .. 4-ходовые Смесительные поворотные клапаны - весь портфель DR, ZR V5433A, V5442A CORONA ( PN 6, 900, temp. max. 1300 C) ( PN 6, temp. max. 1100 C) DR .. 3-ходовые DR..G ..LA DR..A Прямые проходные Угловые проходные DR..GMLA DR..GMLA DR..GFLA DR..MA DR..FA ZR..MA ZR..FA V5433A.. V5442A.. Резьбовые Dn 15 - 40 kvs = 4-25[m3/h] Фланцевые Dn 20 -200 kvs =6.3-1600[m3/h] Резьбовые Dn 15 - 40 kvs = 4-25[m3/h] Фланцевые Dn 40 -125 kvs =25-250[m3/h] Резьбовые DN 15 - 40 kvs =4-25[m3/h] Фланцевые DN 25 - 200 kvs =10-630[m3/h] 3 - ходовые Прямые DN 20 - 50 kvs = 2.5-40 [m3/h] 4-ходовые DN 20 - 32 kvs = 6.3-16 [m3/h]

8. Смесительные клапаны - прямые и угловые Смешанный поток Смешанный поток 3-ходовой смесительный 3-ходовой смесительный прямой клапан угловой клапан DR….GFLA DR….FA DR….GMLA DR….MA

9. CORONA - смесительные клапаны серий V5433A,V5442A V5433A, V5442A ( PN 6, 90 0, temp. max. 110 C) V5433A... V5442A... 3 - ходовые прямые резьбовые Dn 15 - 50 kvs = 2.5-40 [m3/h] 4 - ходовые резьбовые DN 20 - 32 kvs =6.3-16 [m3/h] M M M M

10. Смесительные клапаны - Технические параметры • Материалы:Корпус GG 20 • Plug GG20 chrome plated • Ном.давление: PN 6 • Функция: управление смешиванием или расходом, в • зависимости от монтажа • Среда: греющая вода, гликольно-водяная смесь (до 50% гликоля) • Уплотнение : двойное O-образное; внешнее кольцо • может заменяться без дренажа системы • Границы регулирования: 900 • Рег.характеристика: равнопроцентная • Утечка: менее 1% oт kvs при максимально • допустимом перепаде давления • Другое: подвижные части клапана защищены • специальной водоизолирующей смазкой

11. Приводы - VMM, VRM VMM, VRM DR, ZR VMM 3-поз.управление VMM DN 15 ... 32 VMM10-24 VMM10 VMM DN 80 220 VAC ~ 10 [ Нм ] 1,5 мин. / 90 0 24 VAC ~ 20 [ Нм ] 1,5 мин. / 90 0 VRM Модулирующее управление ( 0 - 10V или 2 - 10V ) DN 15 ...65 VMM DN 40 ... 65 VMM30 VMM30-24 220 VAC ~ 30 [ Нм ] 2,3мин. / 90 0 24 VAC ~ 30 [ Нм] 2,3 мин. / 900i VMM20 VMM20-24 VMM DN 100 … 200 VRM10 VRM20 220 VAC ~ 20 [ Нм ] 1,6 мин. / 90 0 24 VAC ~ 20 [ Нм ] 1,6 мин. / 90 0 24 VAC ~ 20 [ Нм ] 3 мин. / 90 0 24 VAC ~ 10 [ Нм ] 1,5 мин. / 90 0 VMM40 VMM40-24 220 VAC ~ 30 [ Нм ] 3,5мин. / 90 0 24 VAC ~ 30 [ Нм] 3,5 мин. / 900i

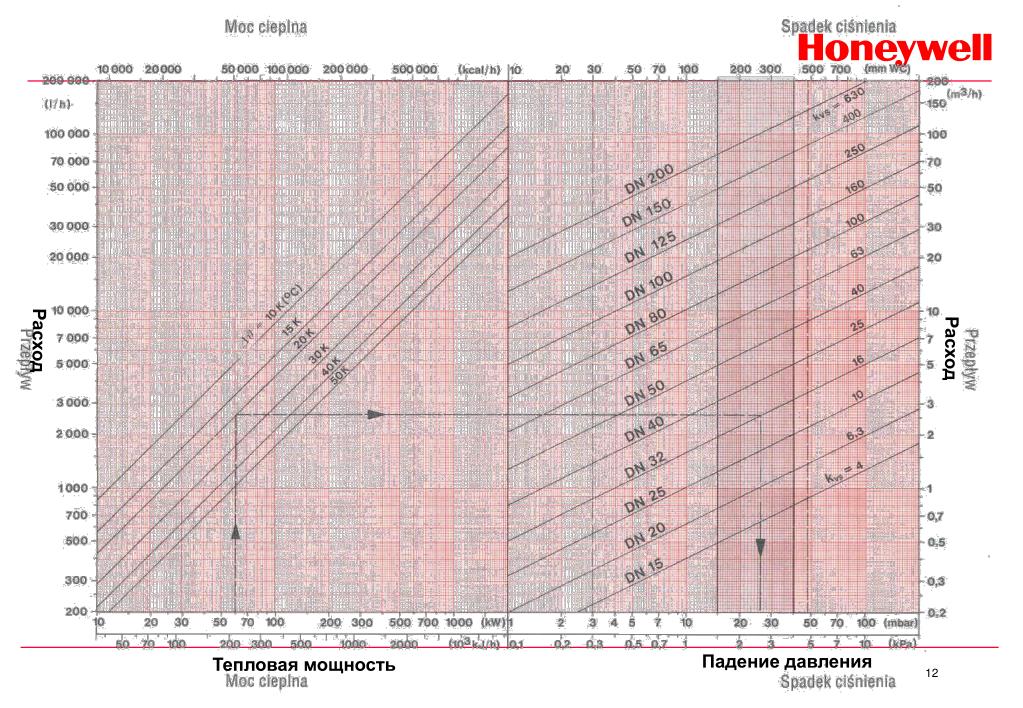

12. Расход Расход Падение давления Тепловая мощность

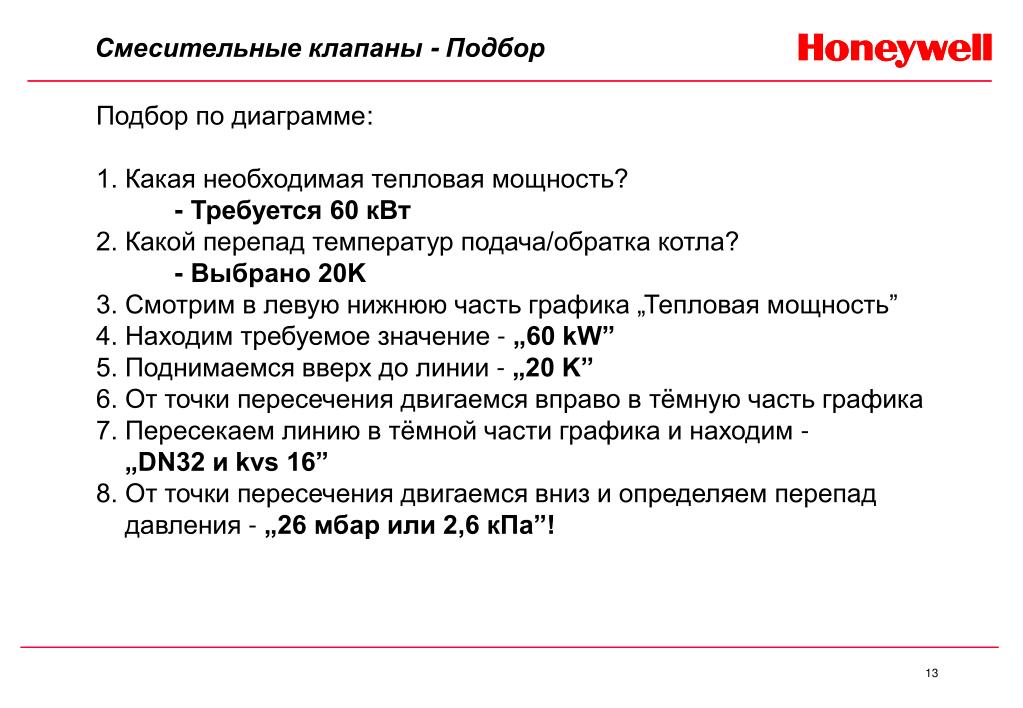

13. Смесительные клапаны - Подбор Подбор по диаграмме: 1. Какая необходимая тепловая мощность? - Требуется 60 кВт 2. Какой перепад температур подача/обратка котла? - Выбрано 20K 3. Смотрим в левую нижнюю часть графика „Тепловая мощность” 4. Находим требуемое значение - „60 kW” 5. Поднимаемся вверх до линии - „20 K” 6. От точки пересечения двигаемся вправо в тёмную часть графика 7. Пересекаем линию в тёмной части графика и находим - „DN32 и kvs 16” 8. От точки пересечения двигаемся вниз и определяем перепад давления - „26 мбар или 2,6 кПа”!

14. Приводы - Подбор Подбор по таблицам: 1. Какой будет устанавливаться клапан (по диаграмме )? 2. Какой будет перепад давления (по диаграмме и таблице)? Определяем момент (30 или 40 Нм) 3. Какое необходимо питание привода? 220В или 24В 4. Какой необходим управляющий сигнал? 3-поз. упр. или 0-10В.

15. Приводы - Подбор

16. Приводы - Подбор

17. Спасибоза внимание!
