Автор: Директор к.т.н. БАБАНОВ А.А. (ООО НПП «Валок-Чугун») .

1. ООО НПП «Валок-Чугун» «Российский и мировой опыт модернизации сетей водоснабжения и водоотведения с использованием труб из высокопрочного чугуна» Автор: Директор к.т.н. БАБАНОВ А.А. (ООО НПП «Валок-Чугун»).

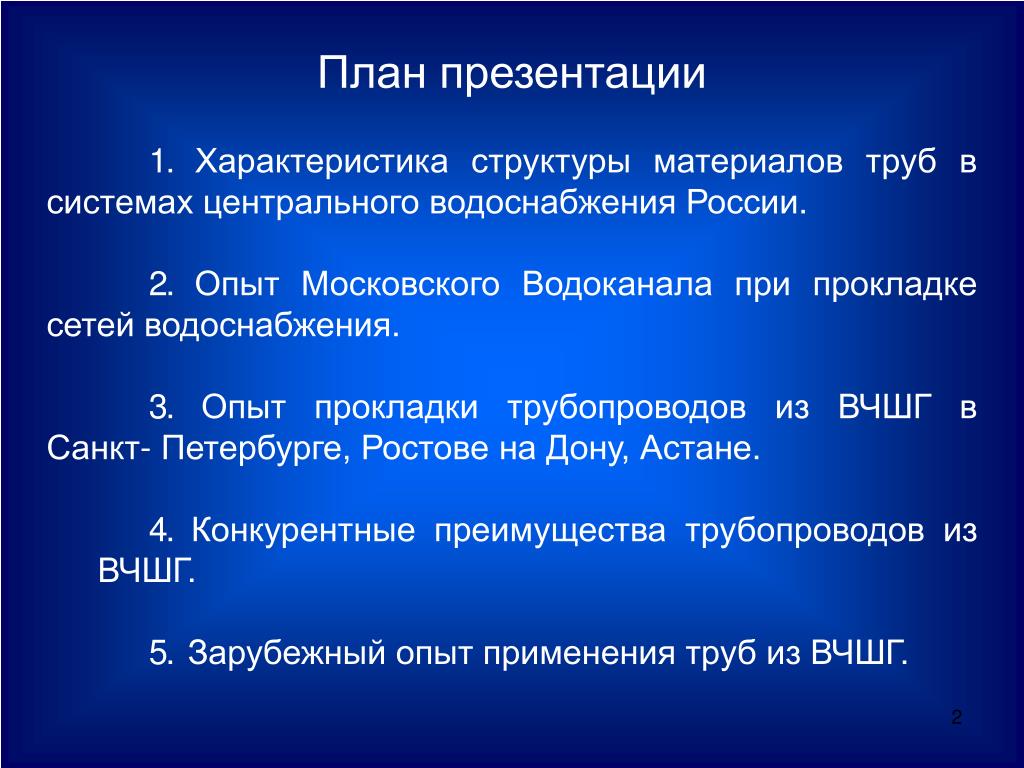

2. План презентации • 1.Характеристика структуры материалов труб в системах центрального водоснабжения России. • 2. Опыт Московского Водоканала при прокладке сетей водоснабжения. • 3.Опыт прокладки трубопроводов из ВЧШГ в Санкт- Петербурге, Ростове на Дону, Астане. • 4. Конкурентные преимущества трубопроводов из ВЧШГ. • 5. Зарубежный опыт применения труб из ВЧШГ.

3. 1.Характеристика структуры материалов труб в системах центрального водоснабжения России.

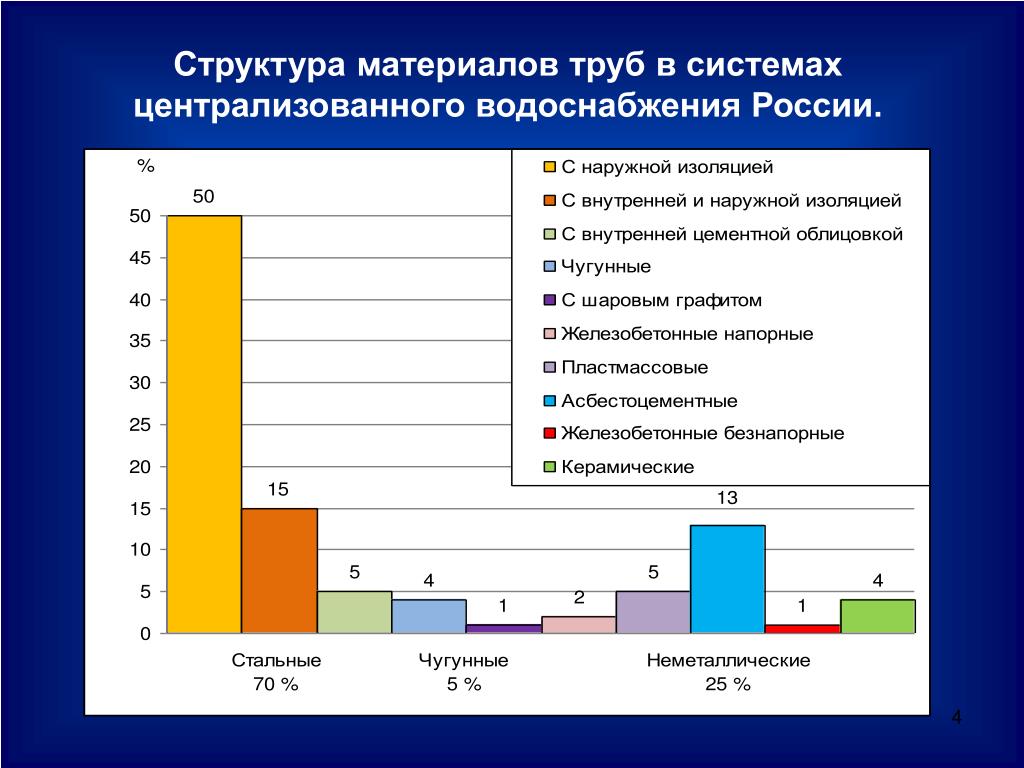

4. Структура материалов труб в системах централизованного водоснабжения России.

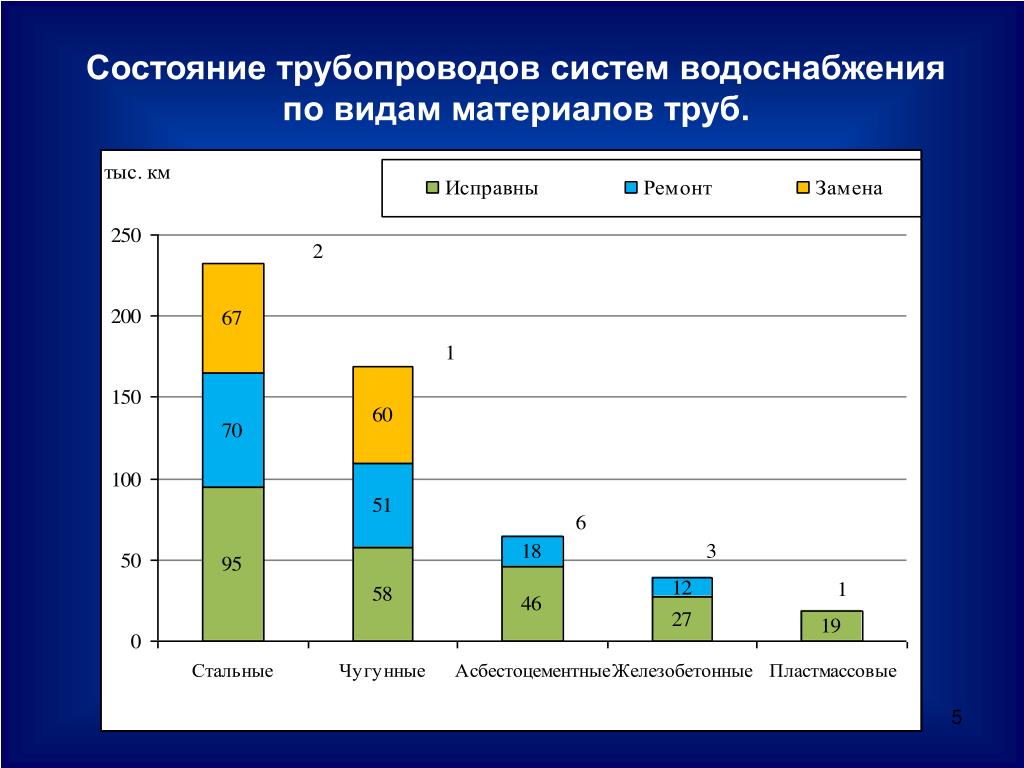

5. Состояние трубопроводов систем водоснабжения по видам материалов труб.

6. 2. Опыт Московского Водоканала при прокладке сетей водоснабжения.

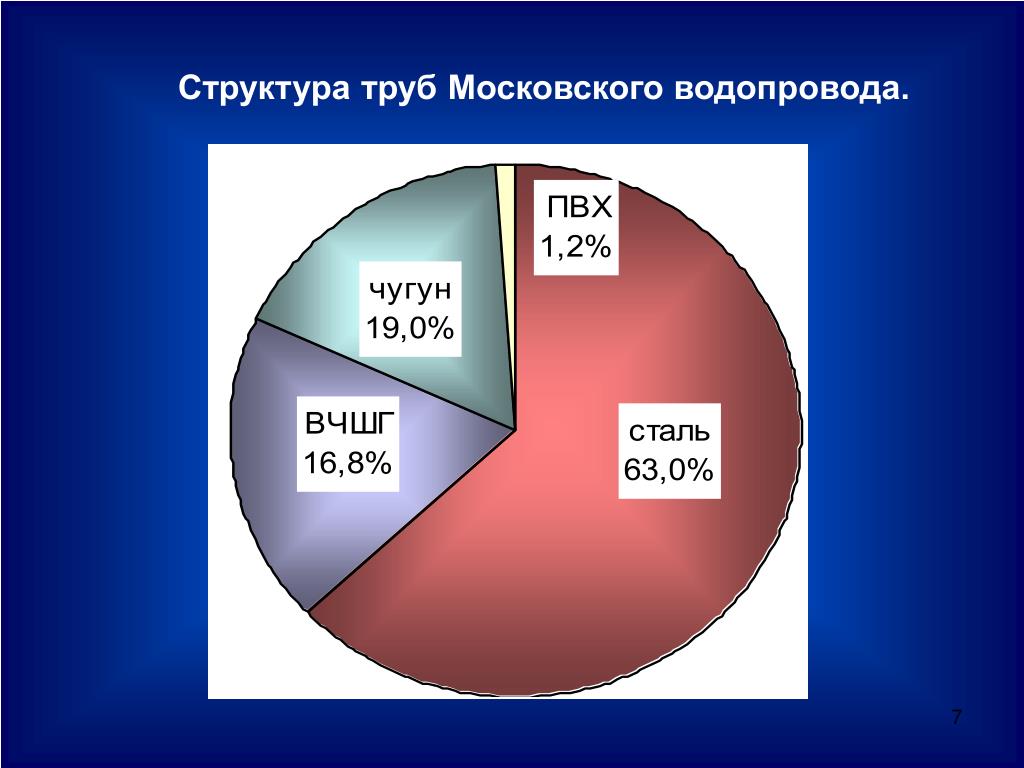

7. Структура труб Московского водопровода.

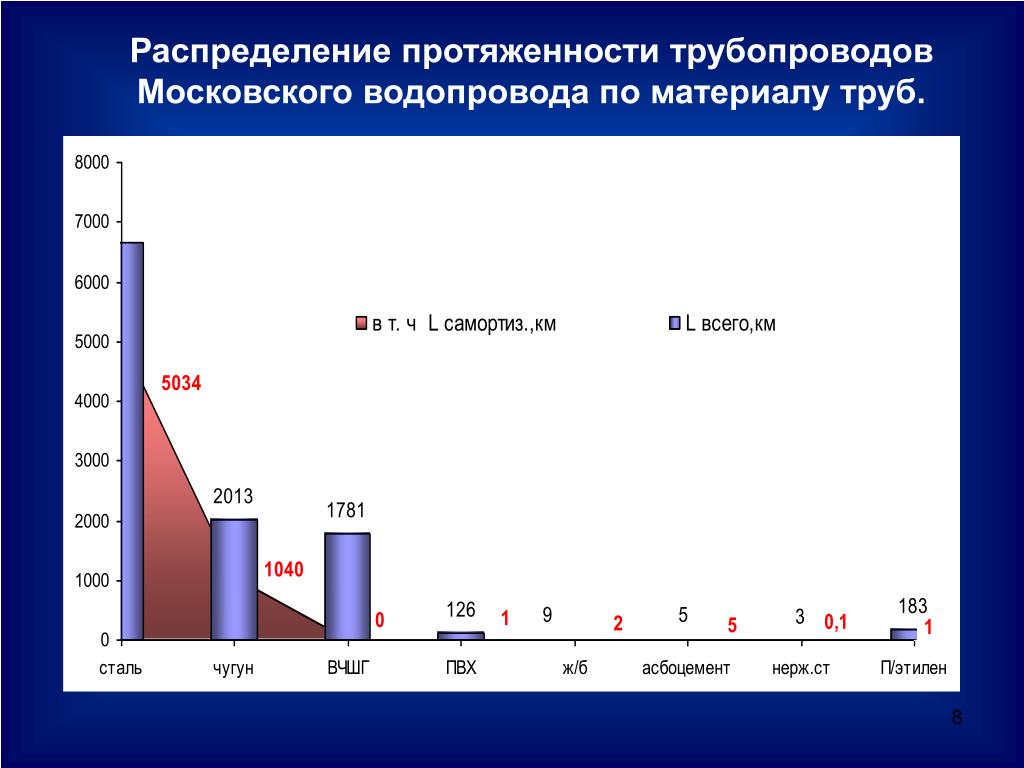

8. Распределение протяженности трубопроводов Московского водопровода по материалу труб.

9. Интенсивность отказов трубопроводов Московского водопровода по материалам труб (в целом по системе)

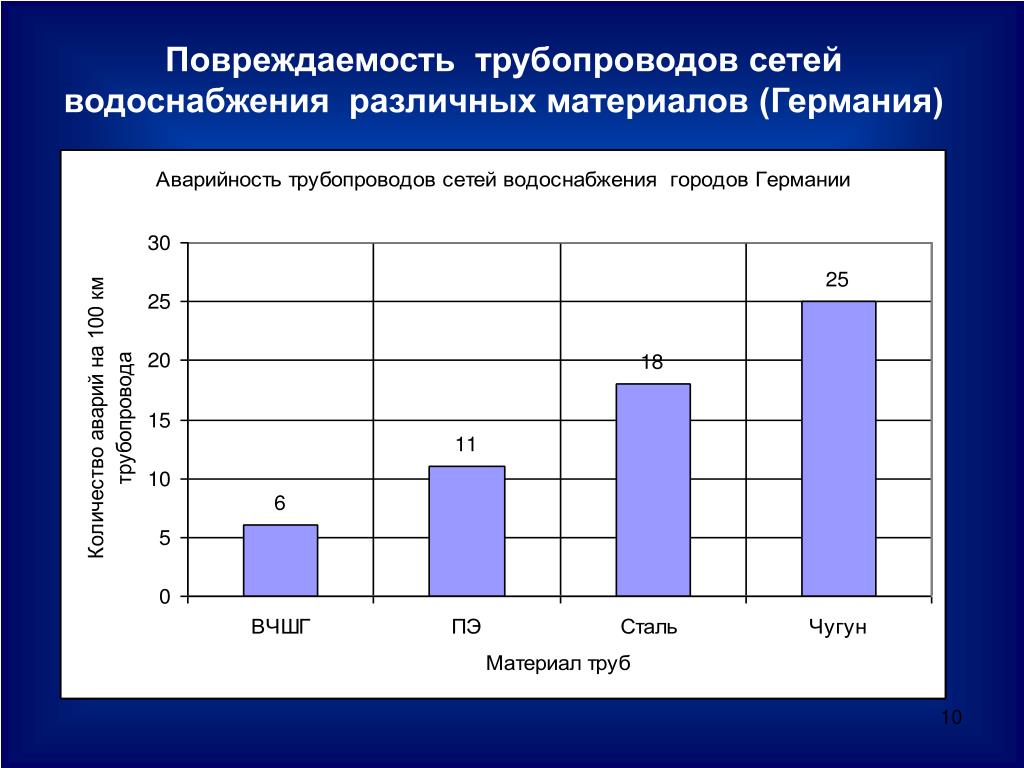

10. Повреждаемость трубопроводов сетей водоснабжения различных материалов (Германия)

11. ОАО ЛМЗ «Свободный Сокол» выпускает трубы диаметром от 80 до 1000 мм с наружным цинковым и внутренним цементно-песчаным покрытием.

12. 3.Опыт прокладки трубопроводов из ВЧШГ в Санкт- Петербурге, Ростове на Дону, Астане.

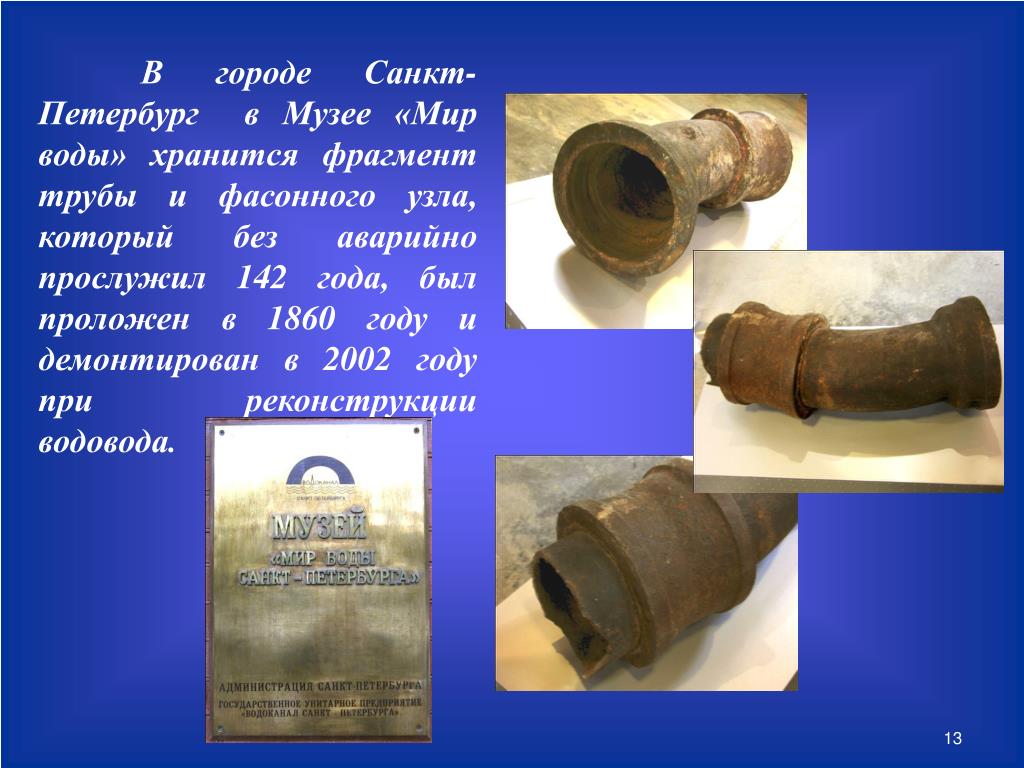

13. В городе Санкт-Петербург в Музее «Мир воды» хранится фрагмент трубы и фасонного узла, который без аварийно прослужил 142 года, был проложен в 1860 году и демонтирован в 2002 году при реконструкции водовода.

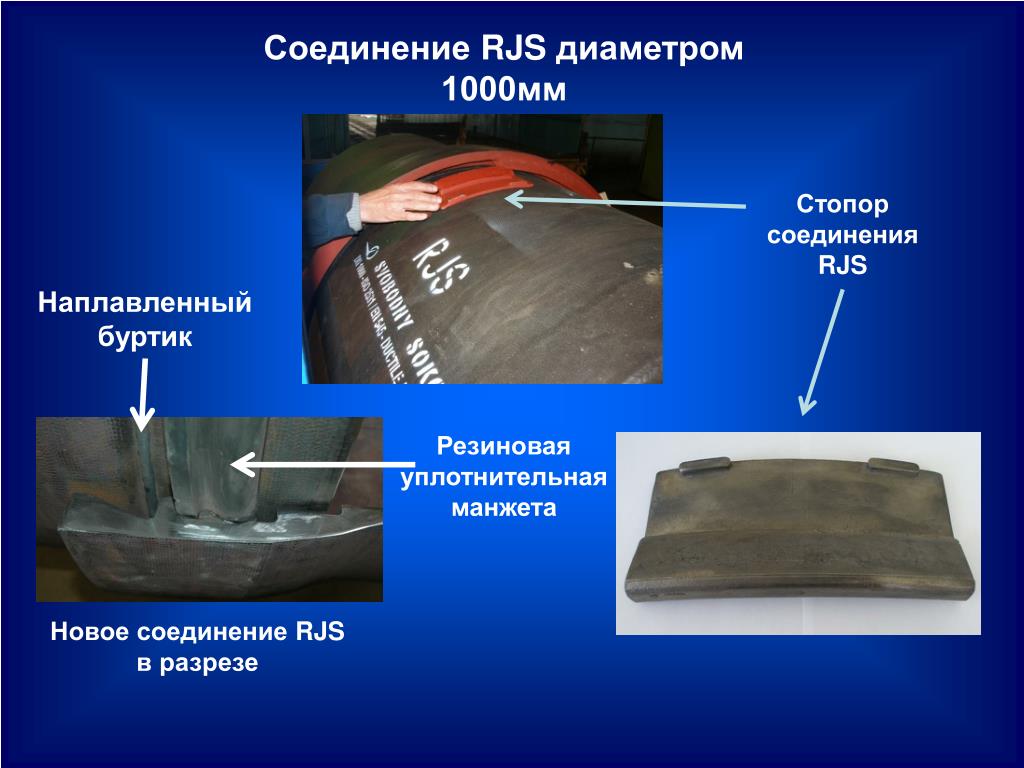

15. Соединение RJS диаметром 1000мм Стопор соединения RJS Наплавленный буртик Резиновая уплотнительная манжета Новое соединение RJS в разрезе

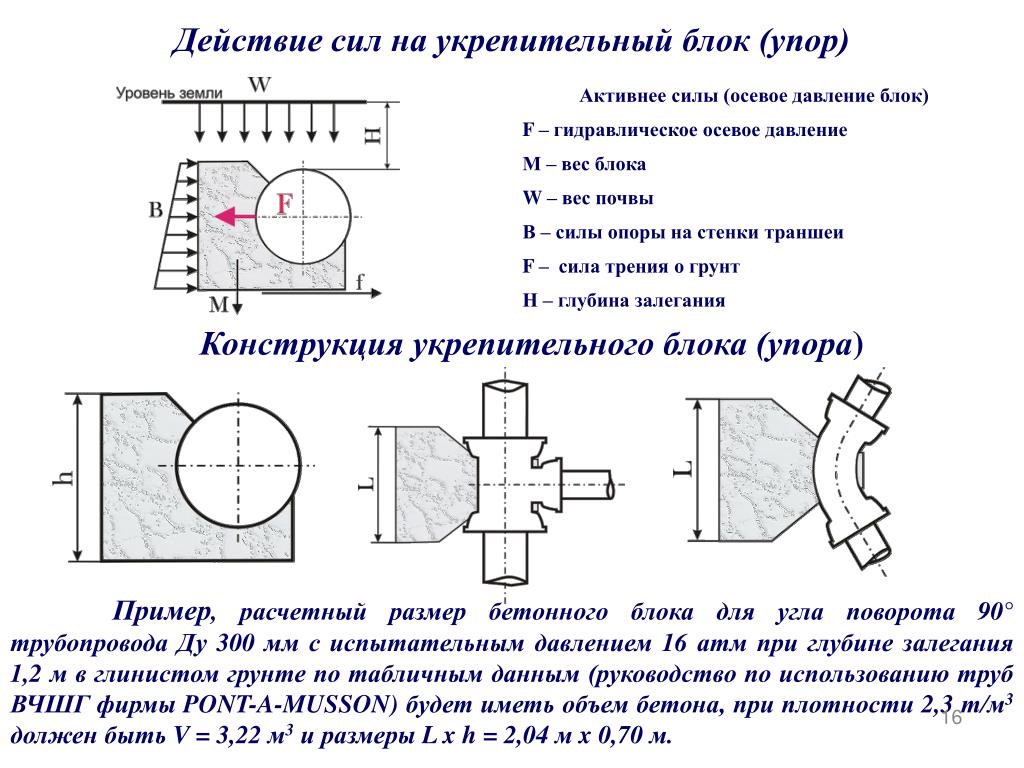

16. Действие сил на укрепительный блок (упор) Конструкция укрепительного блока (упора) Пример, расчетный размер бетонного блока для угла поворота 90° трубопровода Ду 300 мм с испытательным давлением 16 атм при глубине залегания 1,2 м в глинистом грунте по табличным данным (руководство по использованию труб ВЧШГ фирмы PONT-A-MUSSON) будет иметь объем бетона, при плотности 2,3 т/м3 должен быть V = 3,22 м3 и размеры L x h = 2,04 м x 0,70 м.

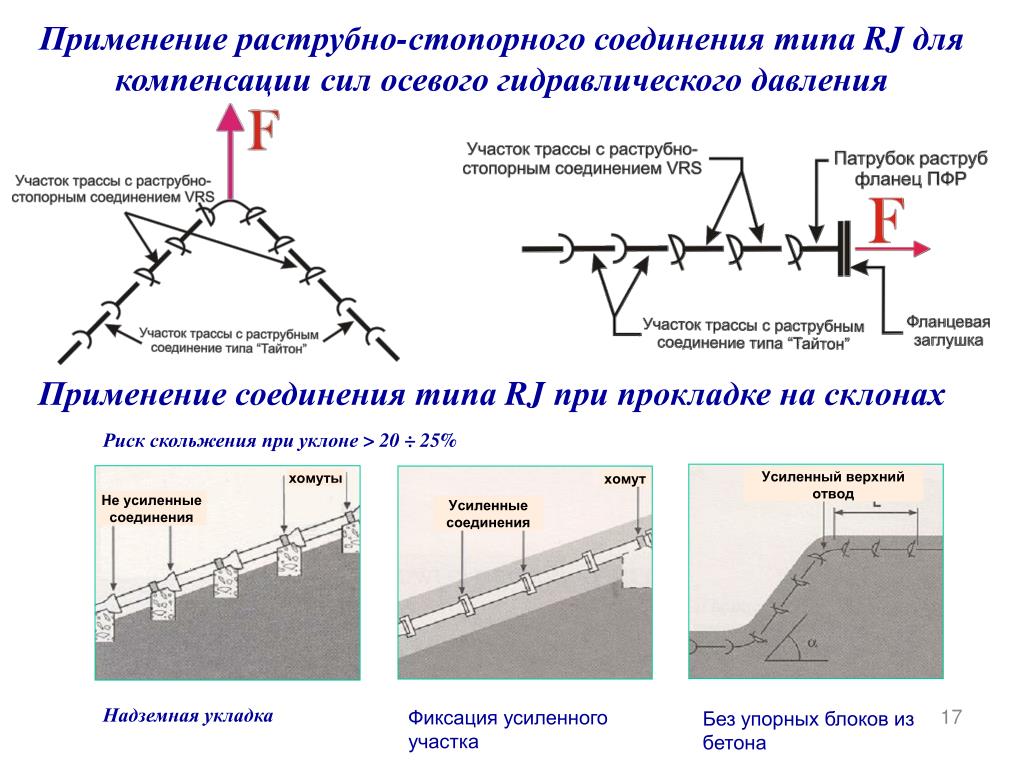

17. Усиленный верхний отвод хомуты хомут Не усиленные соединения Усиленные соединения Надземная укладка Фиксация усиленного участка Без упорных блоков из бетона Применение раструбно-стопорного соединения типа RJдля компенсации сил осевого гидравлического давления Применение соединения типа RJ при прокладке на склонах Риск скольжения при уклоне > 20 ÷ 25%

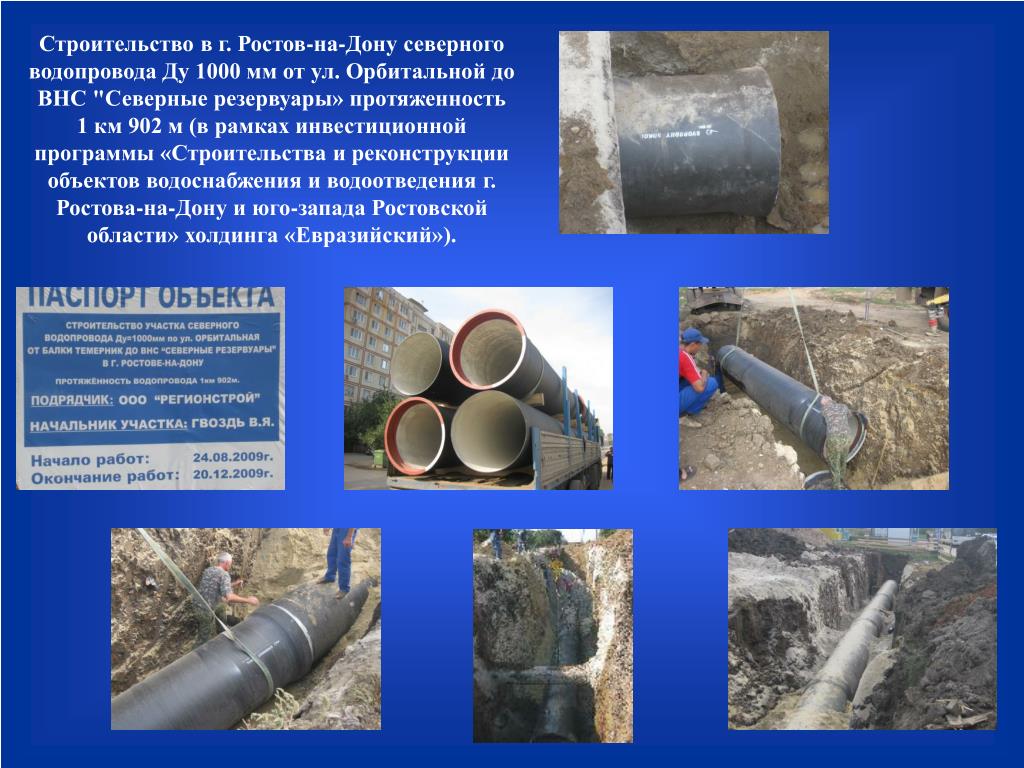

18. Строительство в г. Ростов-на-Дону северного водопровода Ду 1000 мм от ул. Орбитальной до ВНС "Северные резервуары» протяженность 1 км 902 м (в рамках инвестиционной программы «Строительства и реконструкции объектов водоснабжения и водоотведения г. Ростова-на-Дону и юго-запада Ростовской области» холдинга «Евразийский»).

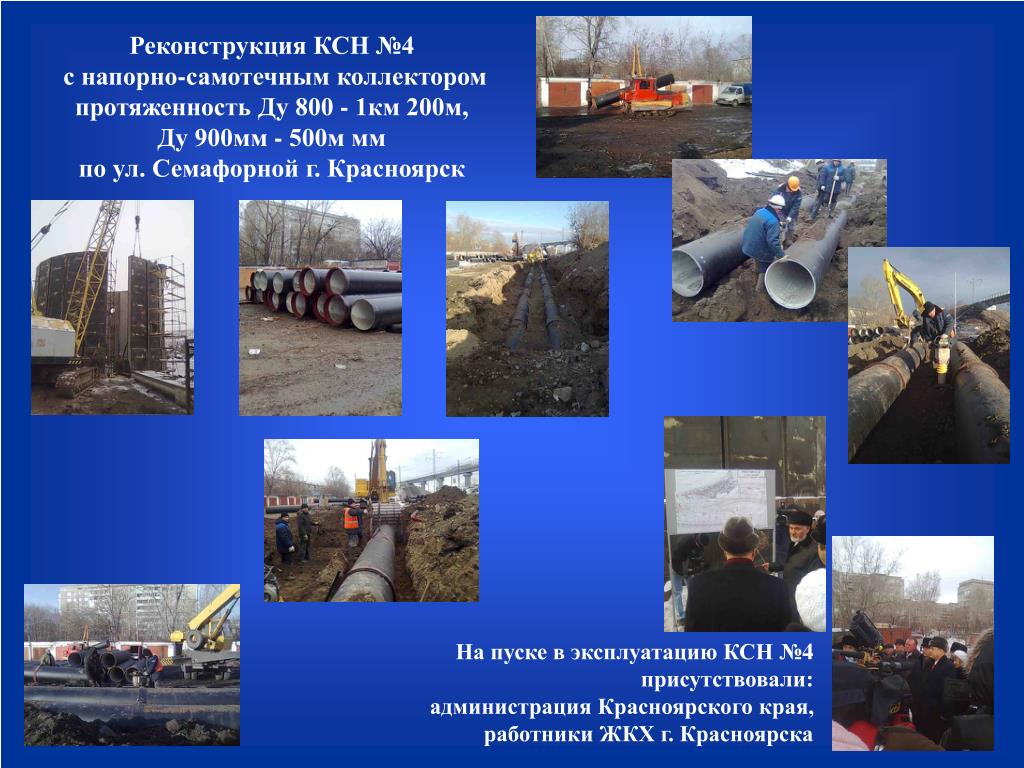

19. Реконструкция КСН №4 с напорно-самотечным коллектором протяженность Ду 800 - 1км 200м, Ду 900мм - 500м мм по ул. Семафорной г. Красноярск На пуске в эксплуатацию КСН №4 присутствовали: администрация Красноярского края, работники ЖКХ г. Красноярска

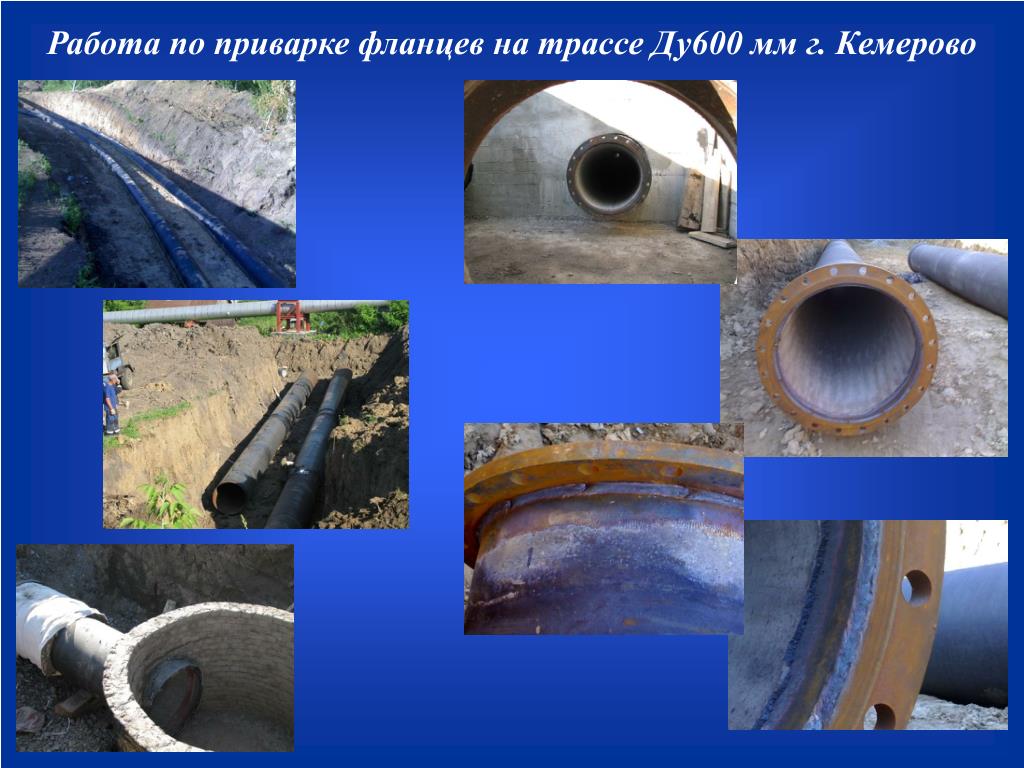

20. Работа по приварке фланцев на трассе Ду600 мм г. Кемерово

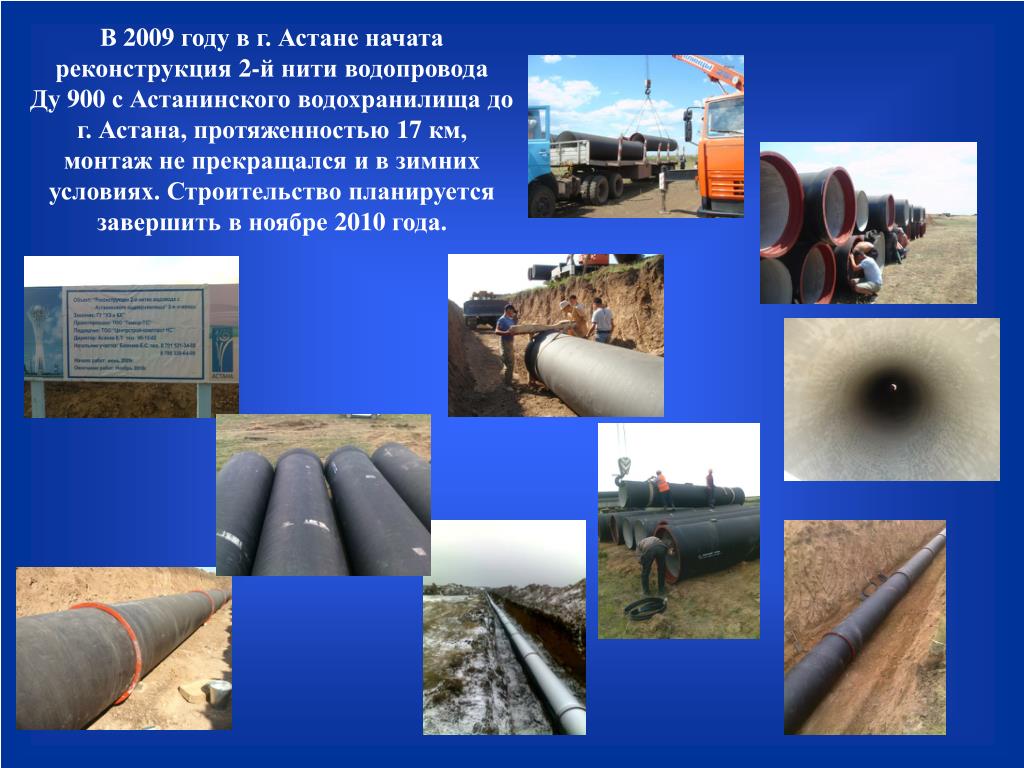

21. В 2009 году в г. Астане начата реконструкция 2-й нити водопровода Ду 900 с Астанинского водохранилища до г. Астана, протяженностью 17 км, монтаж не прекращался и в зимних условиях. Строительство планируется завершить в ноябре 2010 года.

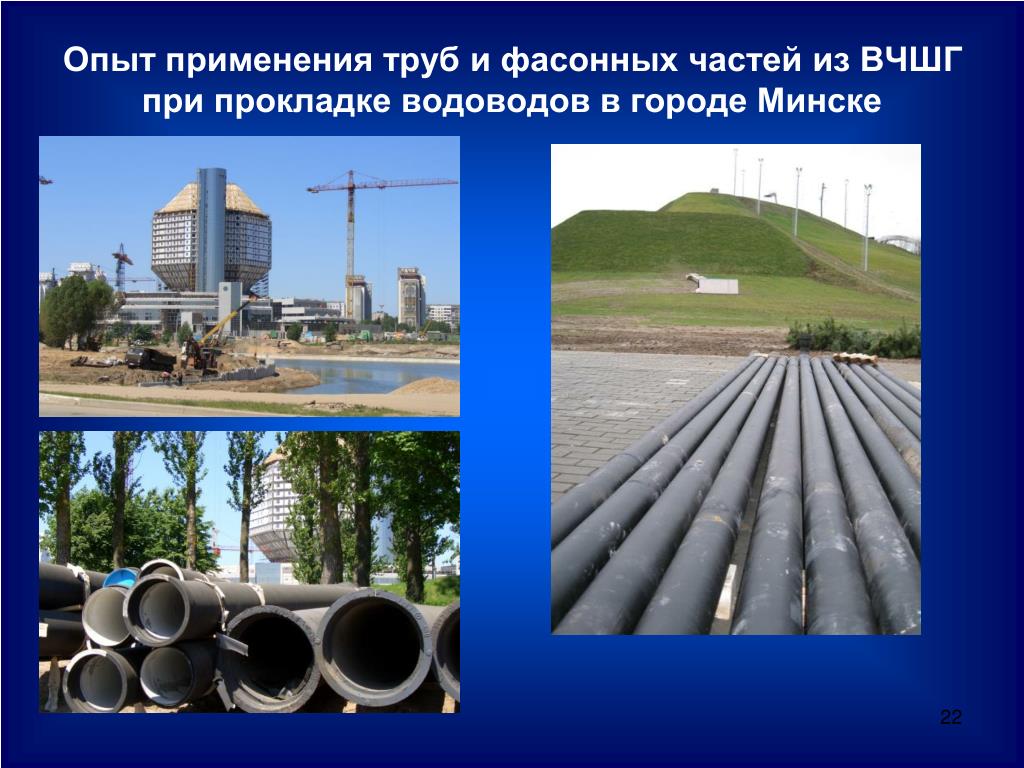

22. Опыт применения труб и фасонных частей из ВЧШГ при прокладке водоводов в городе Минске

23. 4. Конкурентные преимущества трубопроводов из ВЧШГ.

24. 1. Высокая прочность и пластичность металла труб, обусловленная структурой чугуна Таблица сравнения механических свойств ВЧШГ, серого чугуна и стали Металлографическая структура чугуна Серый чугун ВЧШГ

25. 2. Высокая надёжность раструбных соединений с различными вариантами исполнения Раструбное соединение типа «Тайтон». Раструбно - стопорное соединение типа RJS

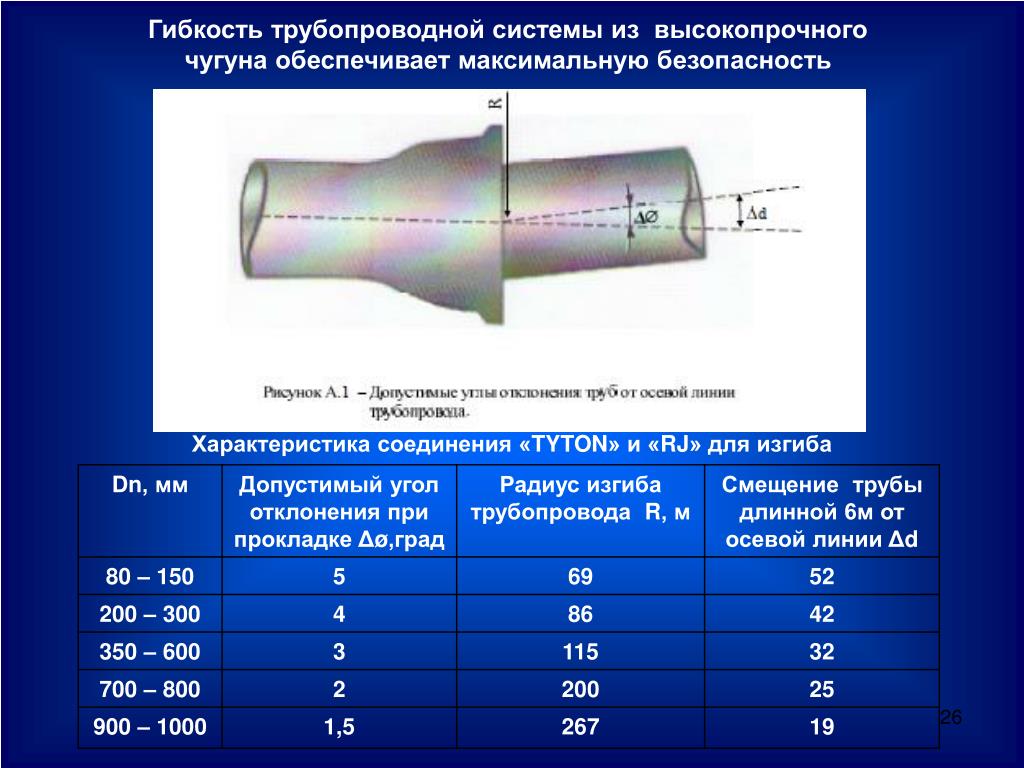

26. Гибкость трубопроводной системы из высокопрочногочугуна обеспечивает максимальную безопасность

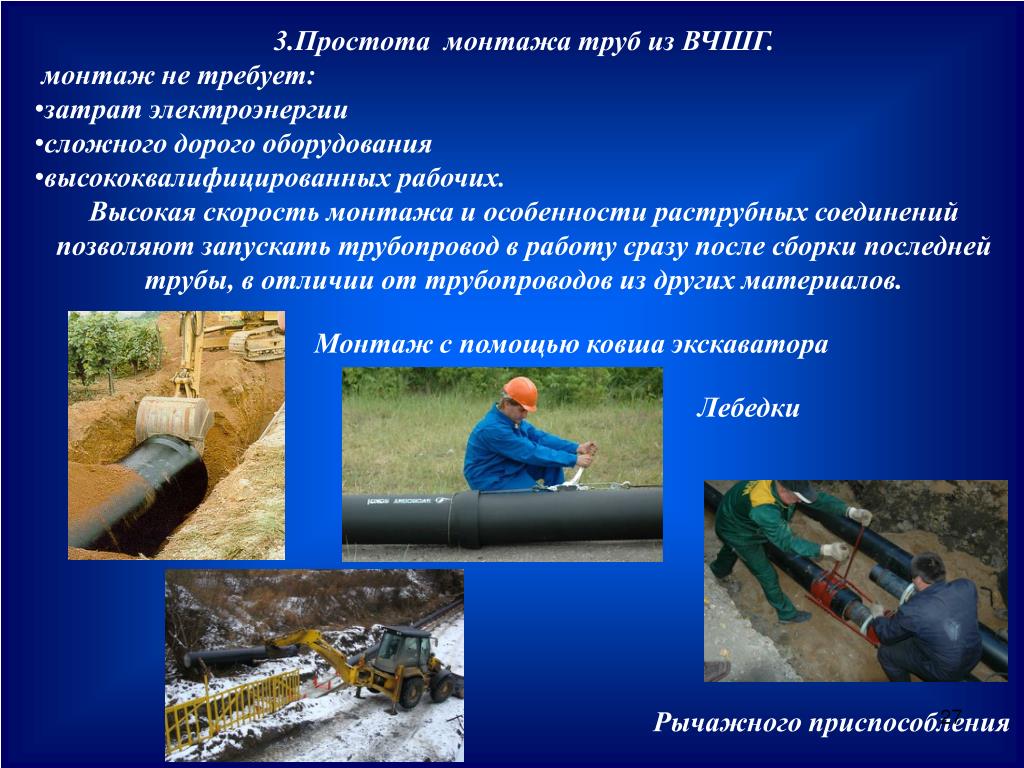

27. 3.Простота монтажа труб из ВЧШГ. • монтаж не требует: • затрат электроэнергии • сложного дорого оборудования • высококвалифицированных рабочих. • Высокая скорость монтажа и особенности раструбных соединений позволяют запускать трубопровод вработу сразу после сборки последней трубы, в отличии от трубопроводов из других материалов. Монтаж с помощью ковша экскаватора Лебедки Рычажного приспособления

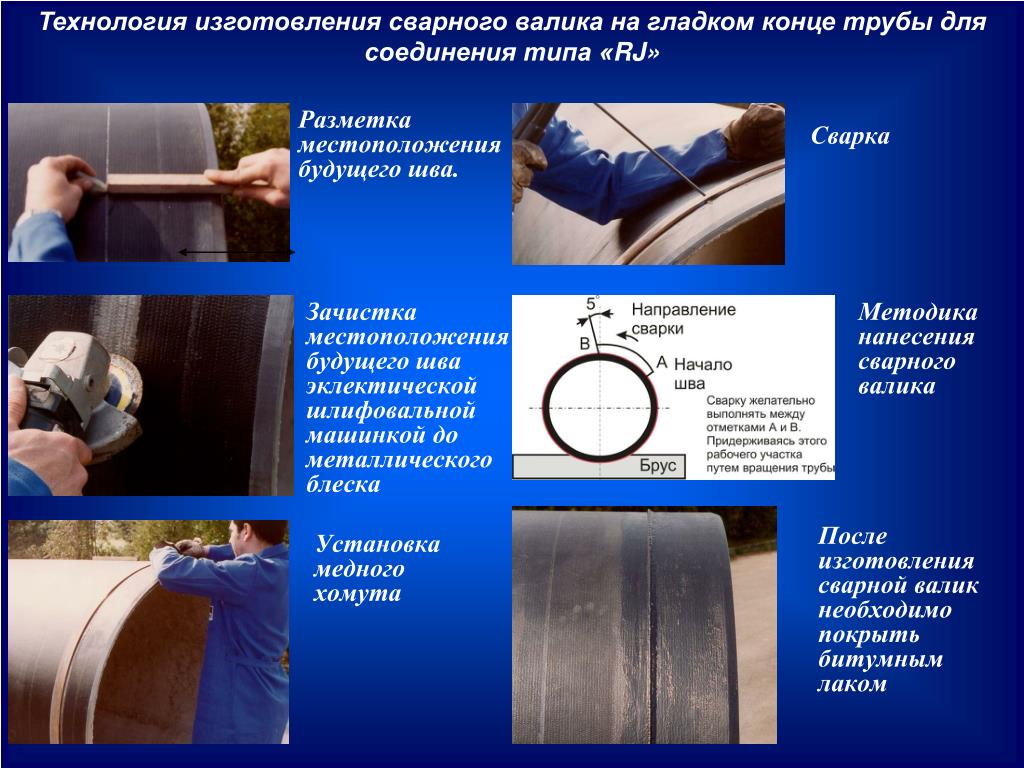

28. Технология изготовления сварного валика на гладком конце трубы для соединения типа «RJ» Сварка Зачистка местоположения будущего шва эклектической шлифовальной машинкой до металлического блеска Методика нанесения сварного валика Разметка местоположения будущего шва. После изготовления сварной валик необходимо покрыть битумным лаком Установка медного хомута

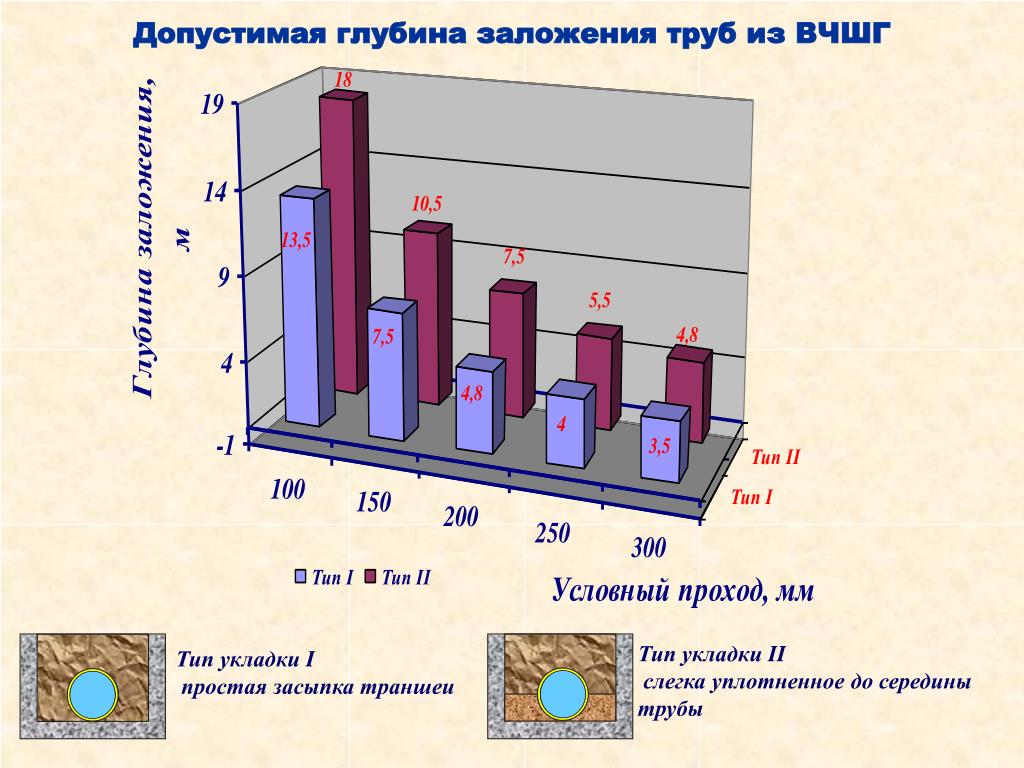

29. Допустимая глубина заложения труб из ВЧШГ Тип укладки II слегка уплотненное до середины трубы Тип укладки I простая засыпка траншеи

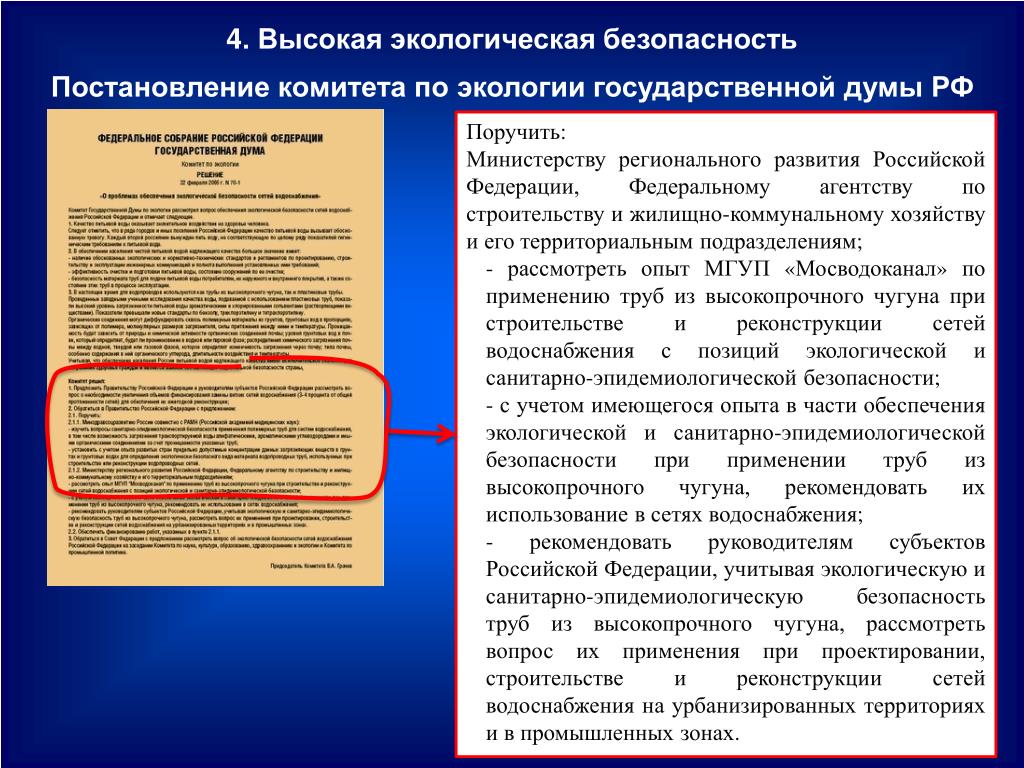

30. 4. Высокая экологическая безопасность Постановление комитета по экологии государственной думы РФ Поручить: Министерству регионального развития Российской Федерации, Федеральному агентству по строительству и жилищно-коммунальному хозяйству и его территориальным подразделениям; - рассмотреть опыт МГУП «Мосводоканал» по применению труб из высокопрочного чугуна при строительстве и реконструкции сетей водоснабжения с позиций экологической и санитарно-эпидемиологической безопасности; - с учетом имеющегося опыта в части обеспечения экологической и санитарно-эпидемиологической безопасности при применении труб из высокопрочного чугуна, рекомендовать их использование в сетях водоснабжения; - рекомендовать руководителям субъектов Российской Федерации, учитывая экологическую и санитарно-эпидемиологическую безопасность труб из высокопрочного чугуна, рассмотреть вопрос их применения при проектировании, строительстве и реконструкции сетей водоснабжения на урбанизированных территориях и в промышленных зонах.

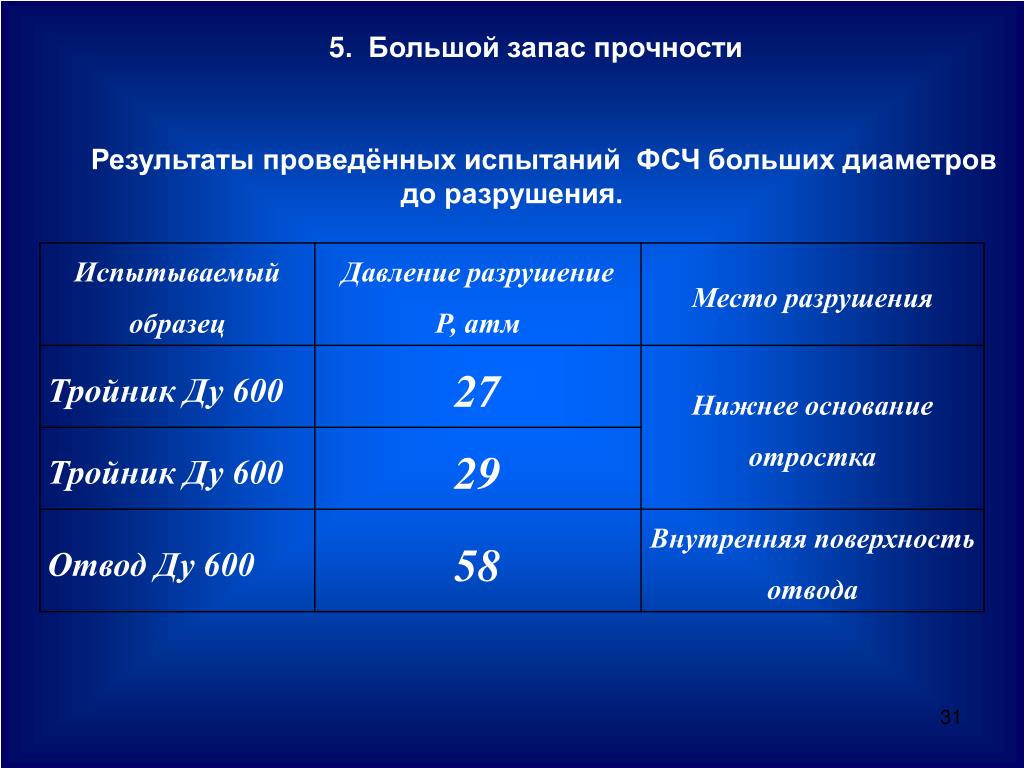

31. 5. Большой запас прочности Результаты проведённых испытаний ФСЧ больших диаметров до разрушения.

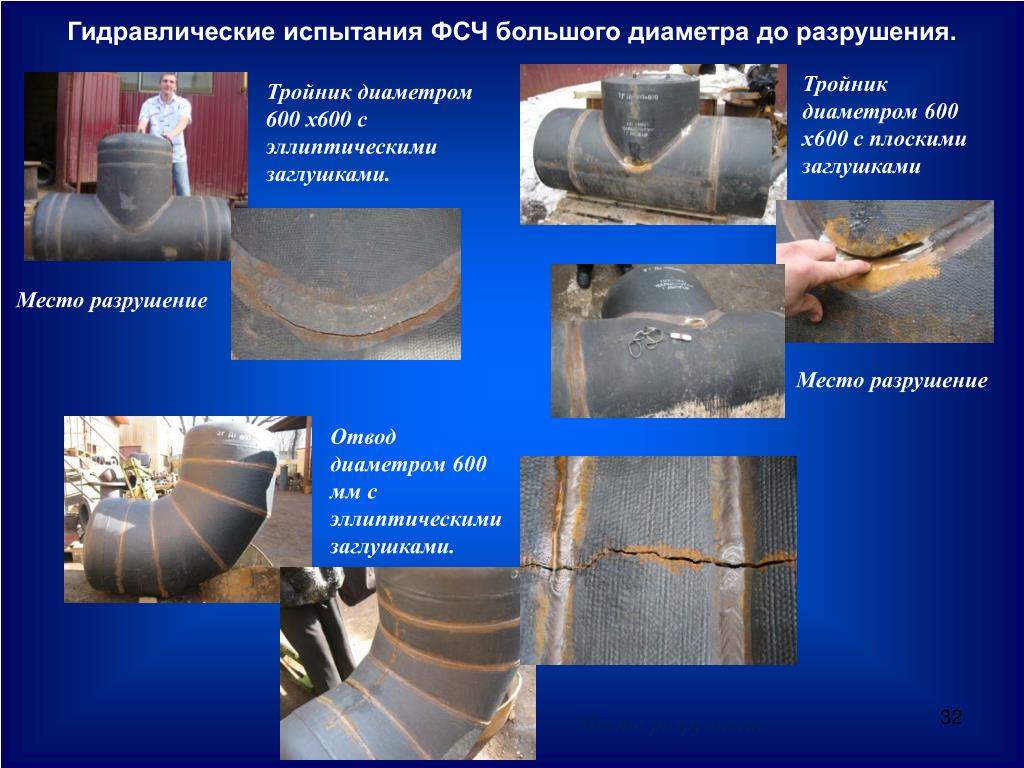

32. Гидравлические испытания ФСЧ большого диаметра до разрушения. Тройник диаметром 600 х600 с плоскими заглушками Тройник диаметром 600 х600 с эллиптическими заглушками. Место разрушение Место разрушение Отвод диаметром 600 мм с эллиптическими заглушками. Место разрушение

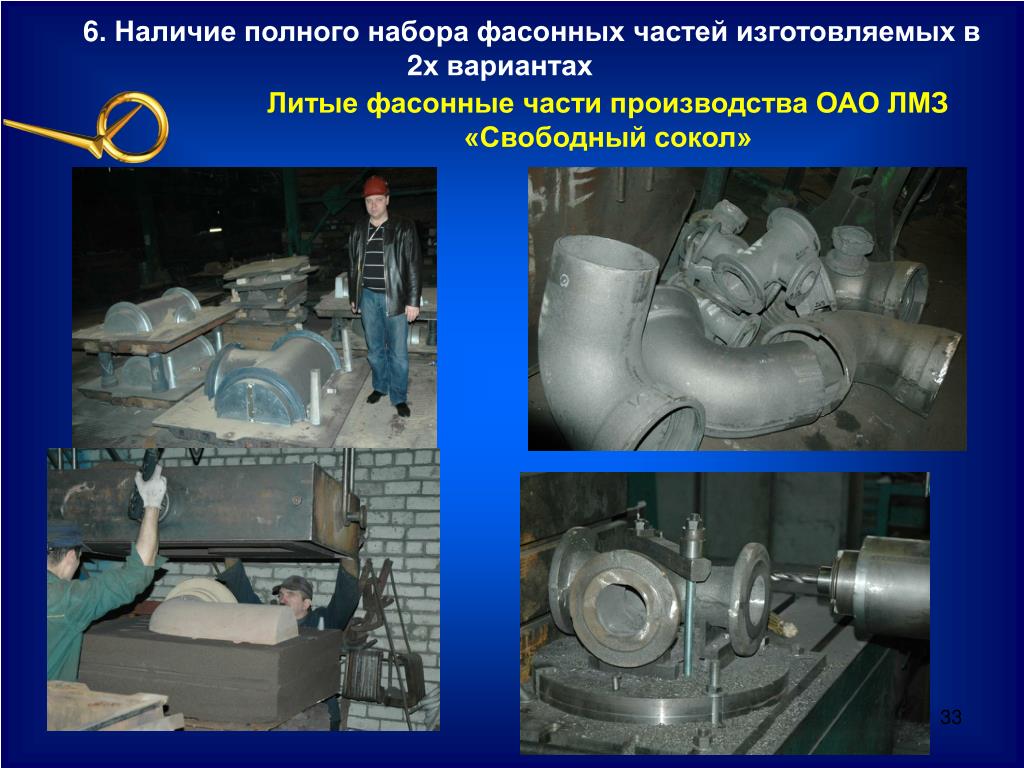

33. 6. Наличие полного набора фасонных частей изготовляемых в 2х вариантах Литые фасонные части производства ОАО ЛМЗ «Свободный сокол»

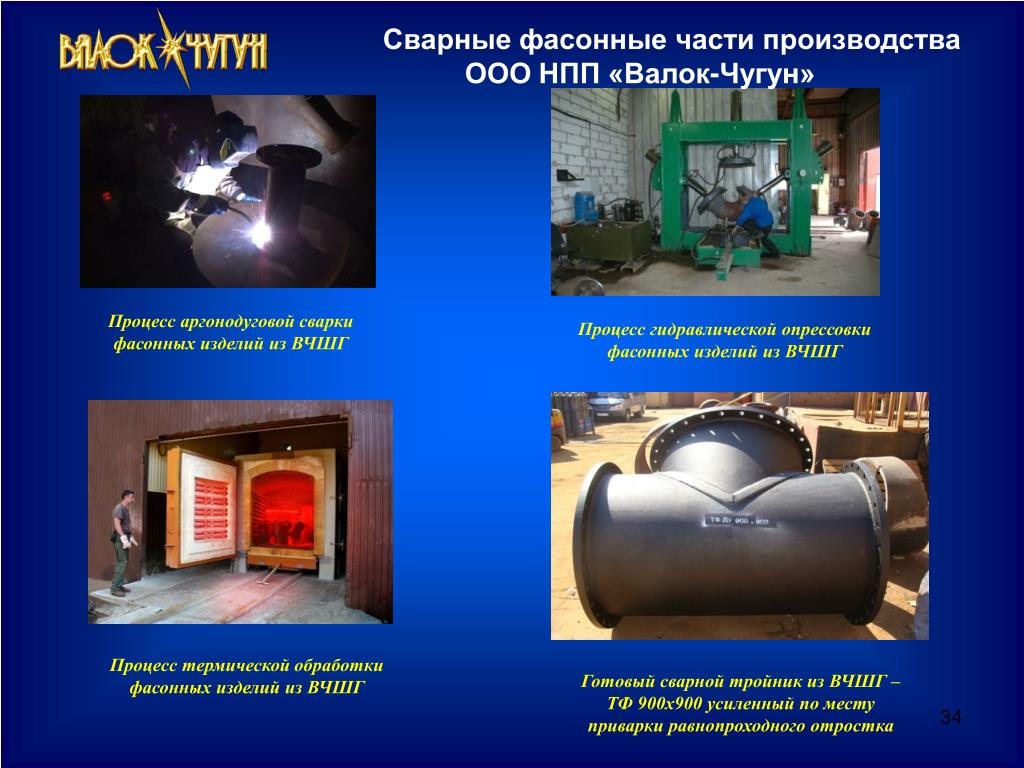

34. Сварные фасонные части производства ООО НПП «Валок-Чугун» Процесс аргонодуговой сварки фасонных изделий из ВЧШГ Процесс гидравлической опрессовки фасонных изделий из ВЧШГ Процесс термической обработки фасонных изделий из ВЧШГ Готовый сварной тройник из ВЧШГ – ТФ 900х900 усиленный по месту приварки равнопроходного отростка

35. Фасонные узлы из ВЧШГ Ду80-1000

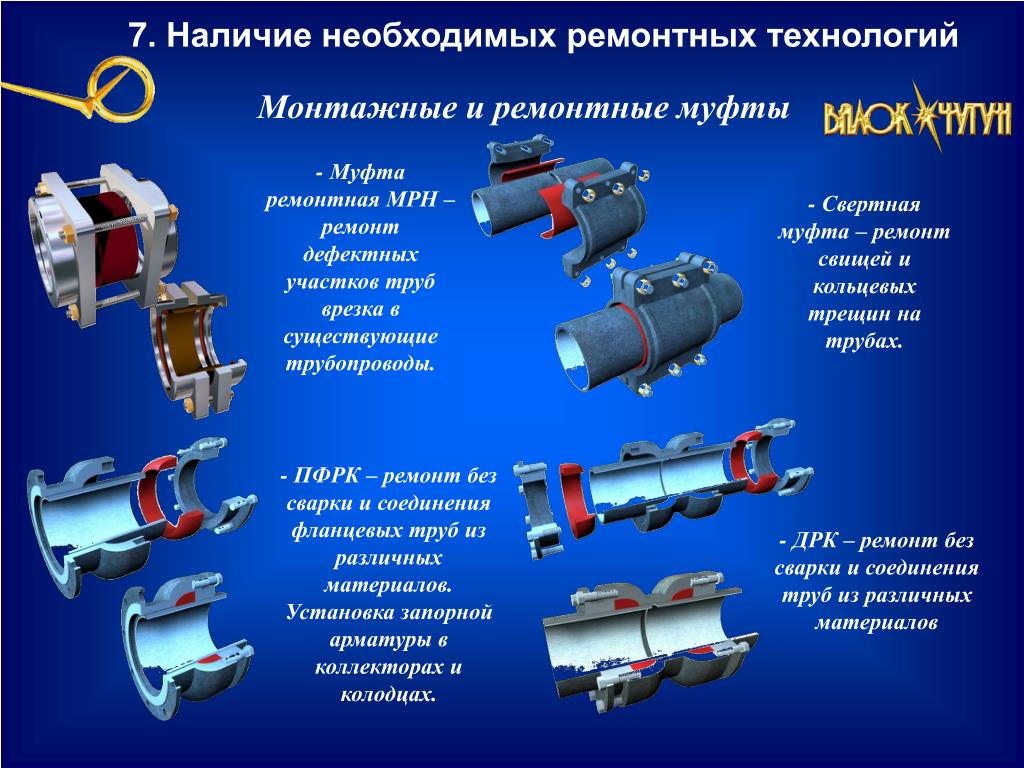

36. 7. Наличие необходимых ремонтных технологий Монтажные и ремонтные муфты - Муфта ремонтная МРН – ремонт дефектных участков труб врезка в существующие трубопроводы. - Свертнаямуфта – ремонт свищей и кольцевых трещин на трубах. - ПФРК – ремонт без сварки и соединения фланцевых труб из различных материалов. Установка запорной арматуры в коллекторах и колодцах. - ДРК – ремонт без сварки и соединения труб из различных материалов

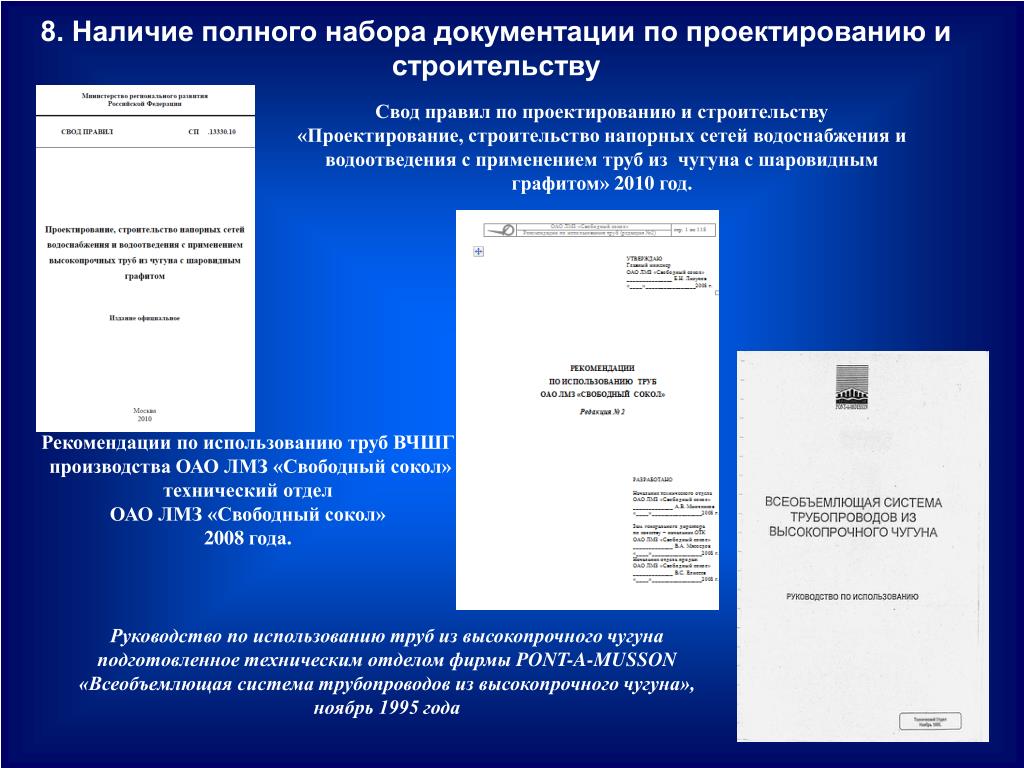

37. 8. Наличие полного набора документации по проектированию и строительству Свод правил по проектированию и строительству «Проектирование, строительство напорных сетей водоснабжения и водоотведения с применением труб из чугуна с шаровидным графитом» 2010 год. Рекомендации по использованию труб ВЧШГ производства ОАО ЛМЗ «Свободный сокол» технический отдел ОАО ЛМЗ «Свободный сокол» 2008 года. Руководство по использованию труб из высокопрочного чугуна подготовленное техническим отделом фирмы PONT-A-MUSSON «Всеобъемлющая система трубопроводов из высокопрочного чугуна», ноябрь 1995 года

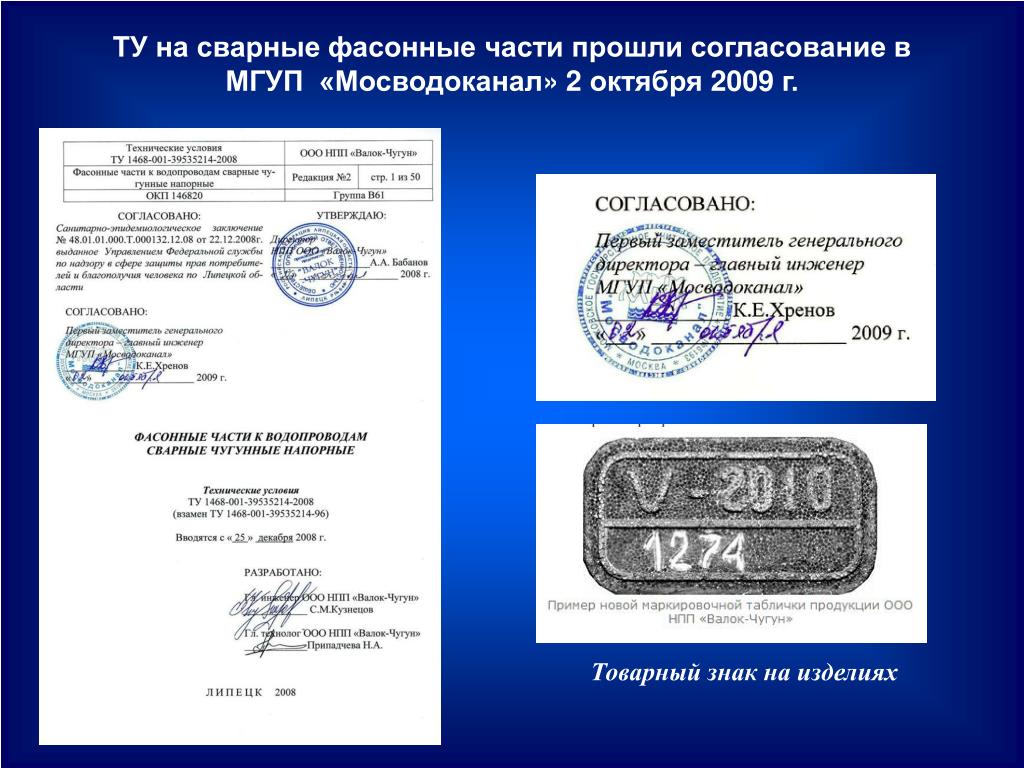

38. ТУ на сварные фасонные части прошли согласование в МГУП «Мосводоканал» 2 октября 2009 г. Товарный знак на изделиях

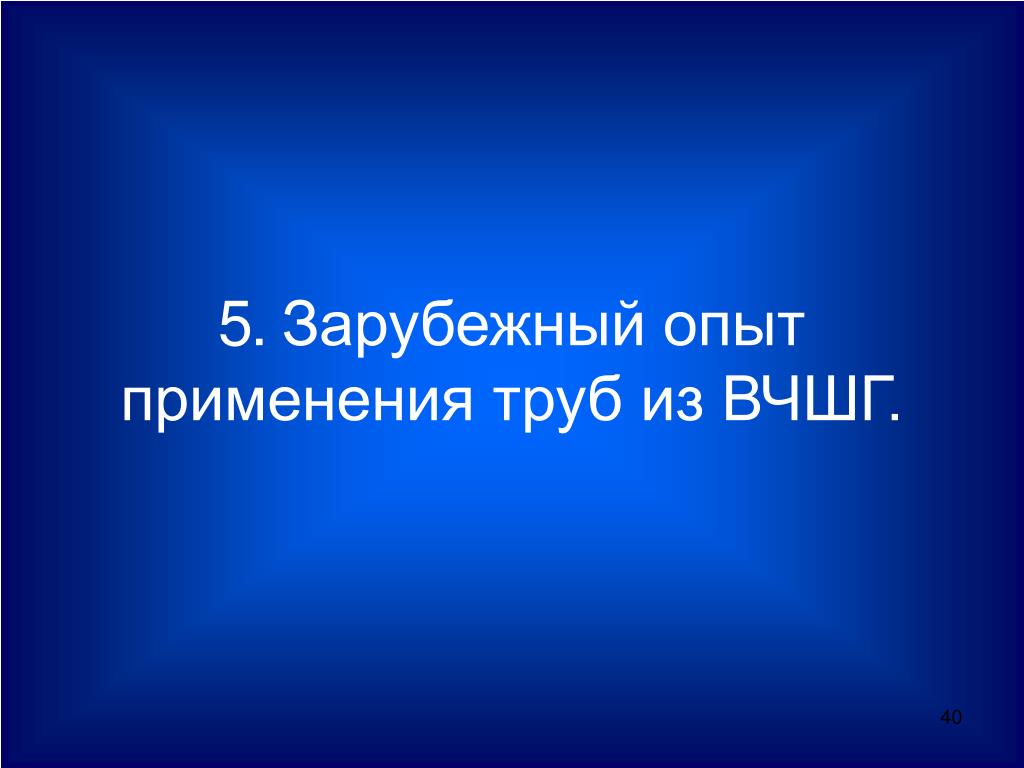

40. 5. Зарубежный опыт применения труб из ВЧШГ.

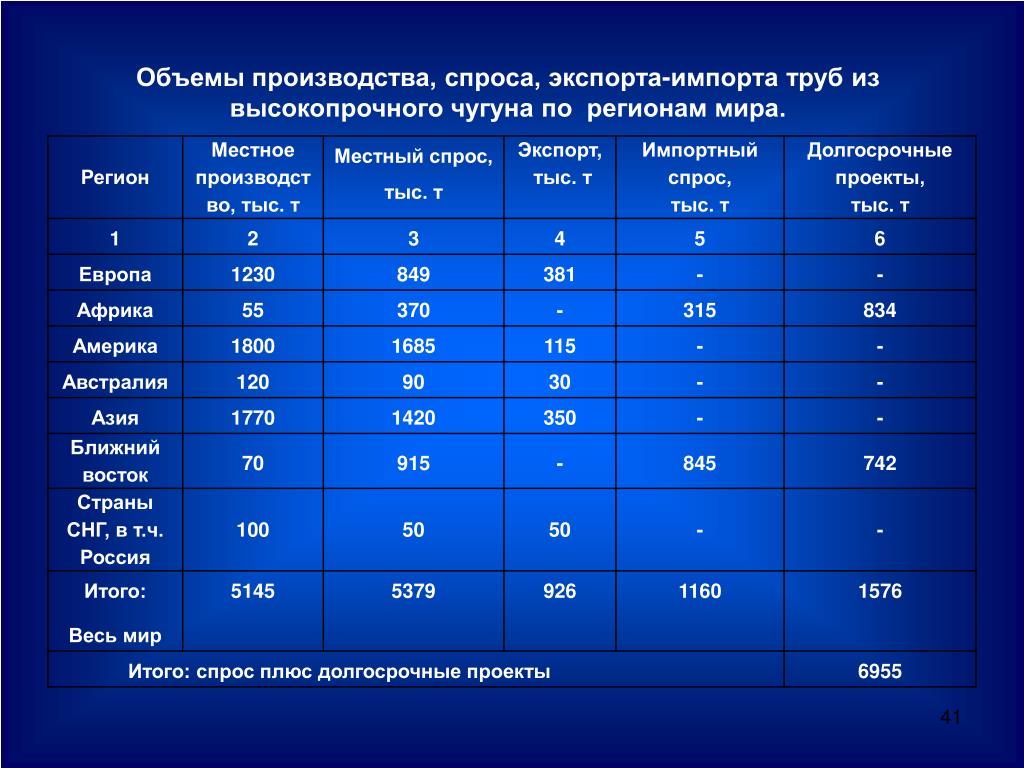

41. Объемы производства, спроса, экспорта-импорта труб из высокопрочного чугуна по регионам мира.

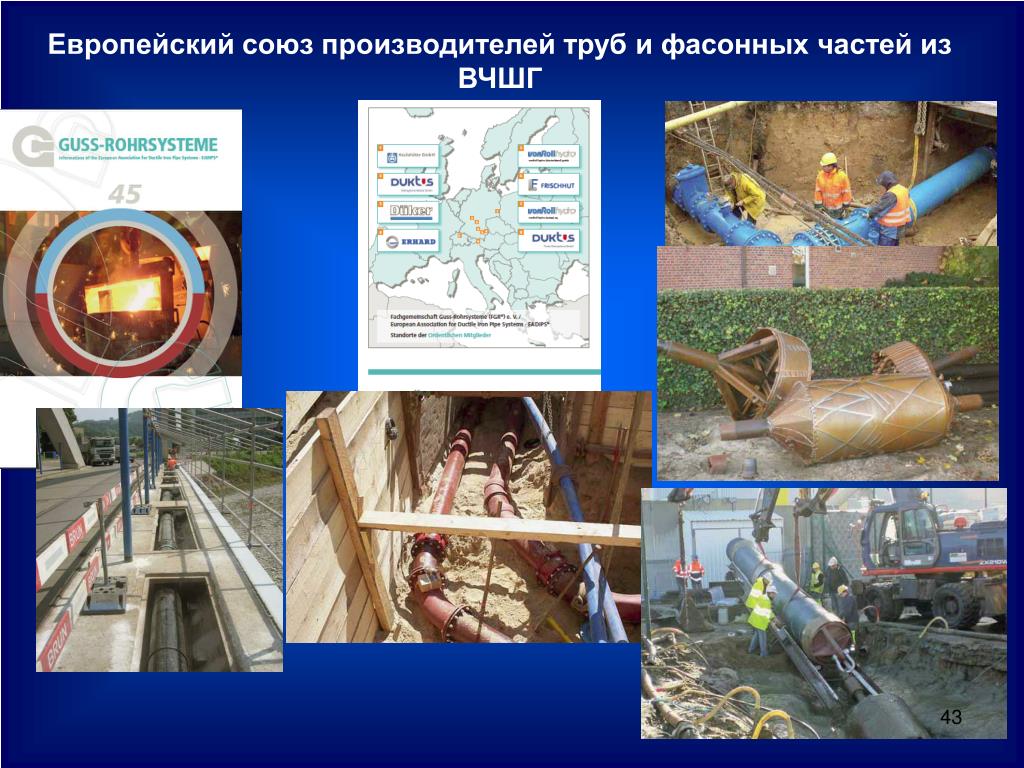

43. Европейский союз производителей труб и фасонных частей из ВЧШГ

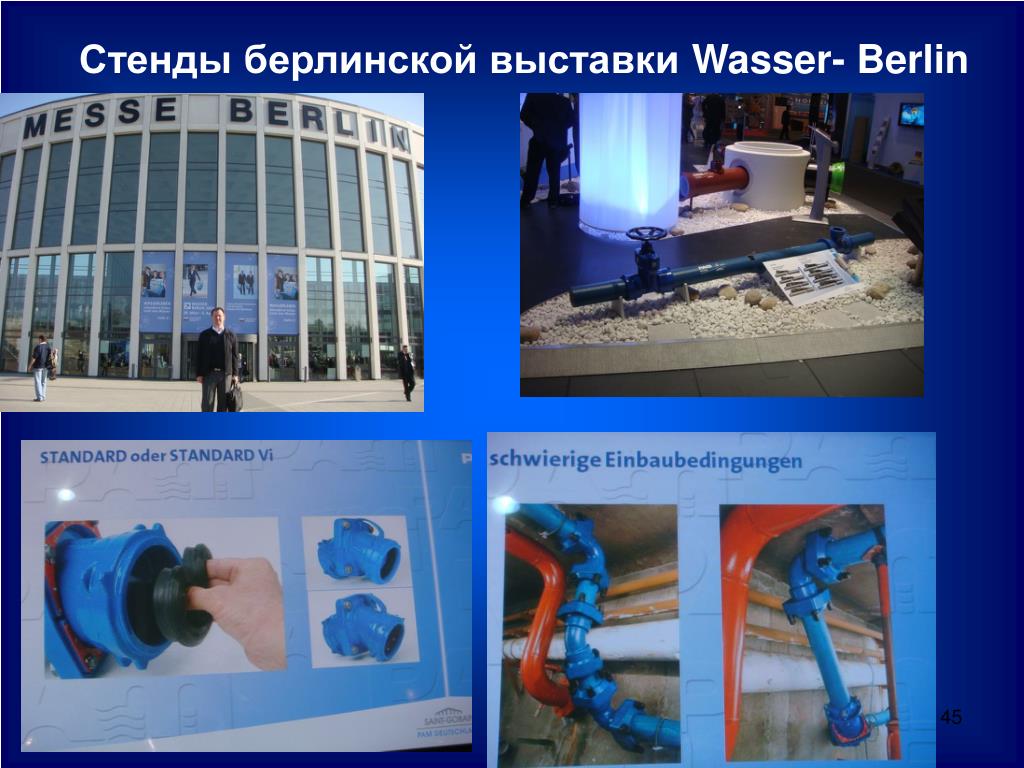

45. Стенды берлинской выставки Wasser- Berlin

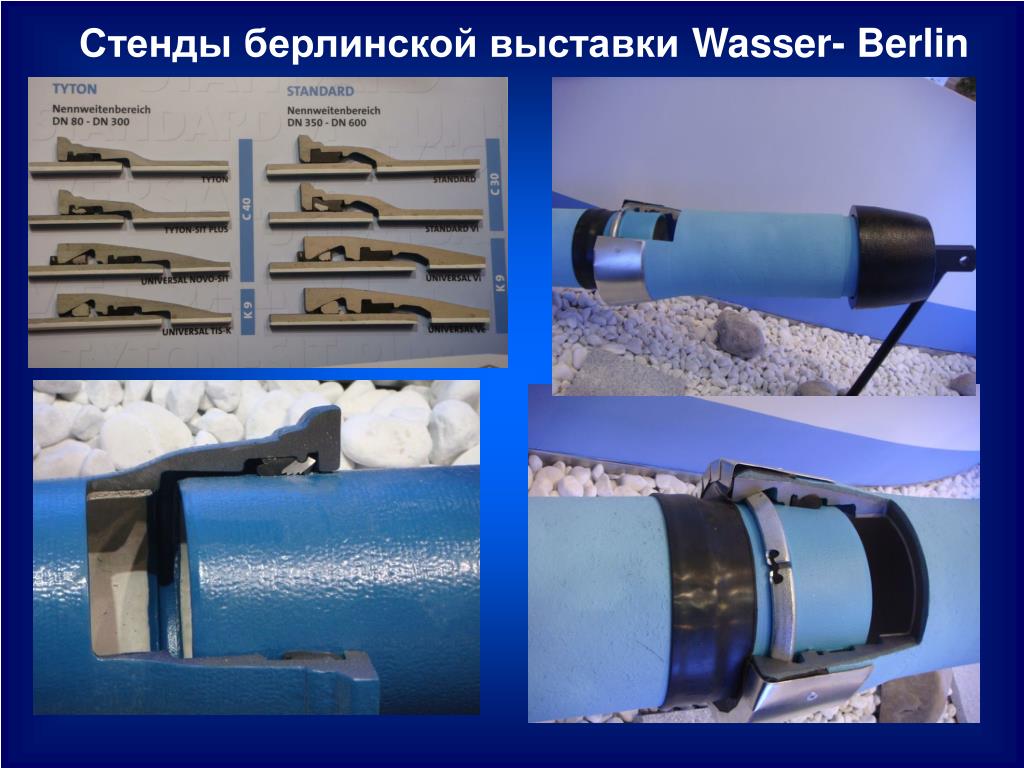

46. Стенды берлинской выставки Wasser- Berlin

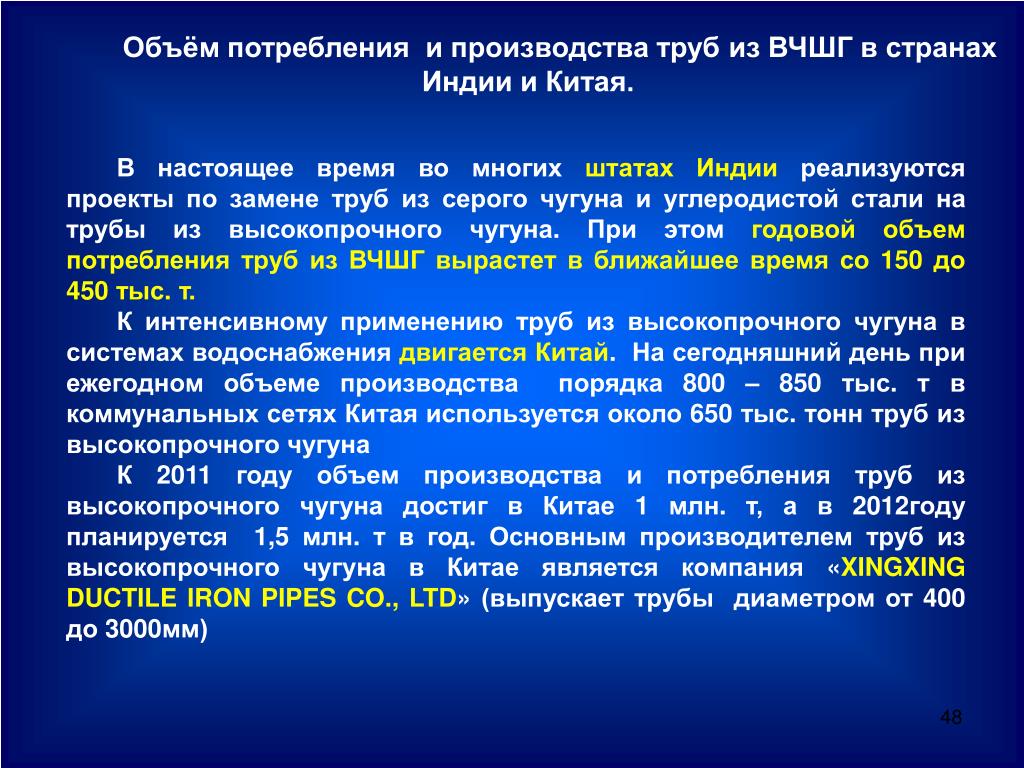

48. Объём потребления и производства труб из ВЧШГ в странах Индии и Китая. В настоящее время во многих штатах Индии реализуются проекты по замене труб из серого чугуна и углеродистой стали на трубы из высокопрочного чугуна. При этом годовой объем потребления труб из ВЧШГ вырастет в ближайшее время со 150 до 450 тыс. т. К интенсивному применению труб из высокопрочного чугуна в системах водоснабжения двигается Китай. На сегодняшний день при ежегодном объеме производства порядка 800 – 850 тыс. т в коммунальных сетях Китая используется около 650 тыс. тонн труб из высокопрочного чугуна • К 2011 году объем производства и потребления труб из высокопрочного чугуна достиг в Китае 1 млн. т, а в 2012году планируется 1,5 млн. т в год. Основным производителем труб из высокопрочного чугуна в Китае является компания «XINGXING DUCTILE IRON PIPES CO., LTD» (выпускает трубы диаметром от 400 до 3000мм)

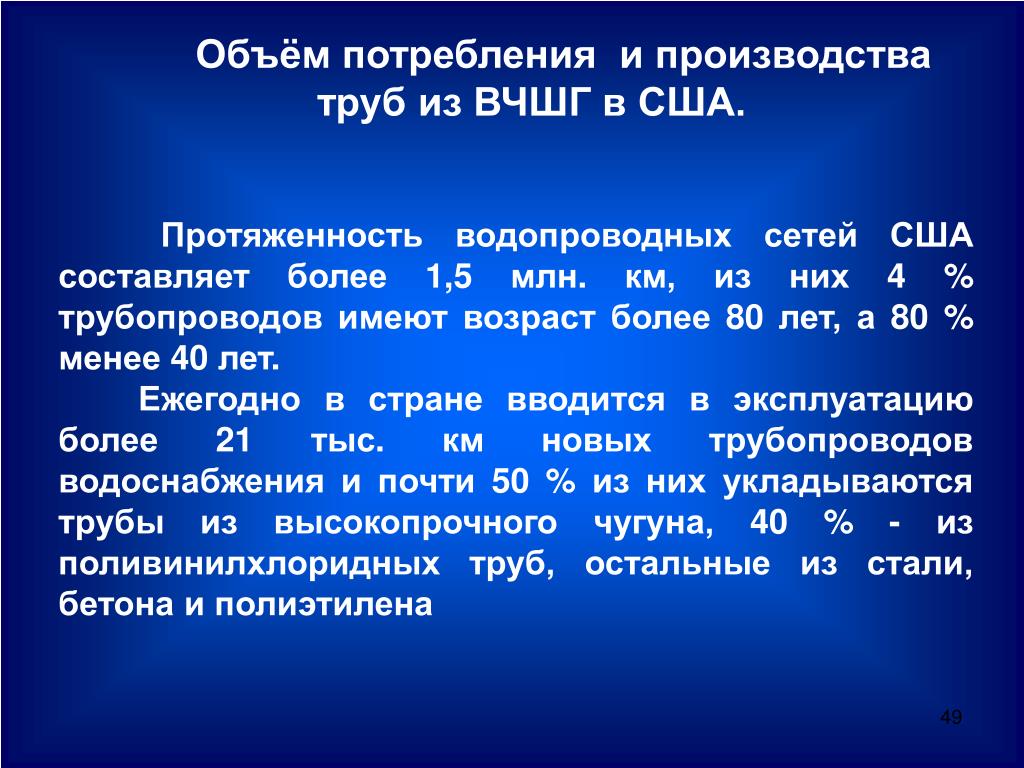

49. Объём потребления и производства труб из ВЧШГ в США. Протяженность водопроводных сетей США составляет более 1,5 млн. км, из них 4 % трубопроводов имеют возраст более 80 лет, а 80 % менее 40 лет. Ежегодно в стране вводится в эксплуатацию более 21 тыс. км новых трубопроводов водоснабжения и почти 50 % из них укладываются трубы из высокопрочного чугуна, 40 % - из поливинилхлоридных труб, остальные из стали, бетона и полиэтилена
