电工基础电子教案（二）

1. 1 电工基础电子教案（二） 高淳职业教育中心校 主编： 陈军 制作： 陈军 2012年6月

2. 学习要点 • 功率计算 • 常用电路元件的伏安特性 • 电路基本元件 主要内容

3. 一、电功率 电场力在单位时间内所做的功称为电功率，简称功率。 功率与电流、电压的关系： 关联方向时： p =ui 非关联方向时： p =－ui p＞0时吸收功率，p＜0时放出功率。

4. 例：求图示各元件的功率. （a）关联方向， P=UI=5×2=10W， P>0，吸收10W功率。 （b）关联方向， P=UI=5×(－2)=－10W， P<0，产生10W功率。 （c）非关联方向， P=－UI=－5×(－2)=10W， P>0，吸收10W功率。

5. 二、 电路基本元件 常见的电路元件有电阻元件、电容元件、电感元件、电压源、电流源。 电路元件在电路中的作用或者说它的性质是用其端钮的电压、电流关系即伏安关系（VAR）来决定的。

6. （一）、 无源元件 1．电阻元件 电阻元件是一种消耗电能的元件。 伏安关系（欧姆定律）： 关联方向时： u =Ri 符号： 功率： 非关联方向时： u =－Ri

7. 2．电感元件 电感元件是一种能够贮存磁场能量的元件，是实际电感器的理想化模型。 伏安关系： 符号： 只有电感上的电流变化时，电感两端才有电压。在直流电路中，电感上即使有电流通过，但ｕ＝０，相当于短路。 Ｌ称为电感元件的电感，单位是亨利（Ｈ）。

8. 3．电容元件 电容元件是一种能够贮存电场能量的元件，是实际电容器的理想化模型。 伏安关系： 符号： 只有电容上的电压变化时，电容两端才有电流。在直流电路中，电容上即使有电压，但ｉ＝０，相当于开路，即 电容具有隔直作用。 C称为电容元件的电容，单位是法拉（F）。

9. 电压源：u=uS 端电压为us，与流过电压源的电流无关，由电源本身确定，电流任意，由外电路确定。 电流源：i=iS 流过电流为is，与电源两端电压无关，由电源本身确定，电压任意，由外电路确定。 （二） 有源元件 1．电压源与电流源 （1）伏安关系

10. （2）特性曲线与符号 电流源 电压源

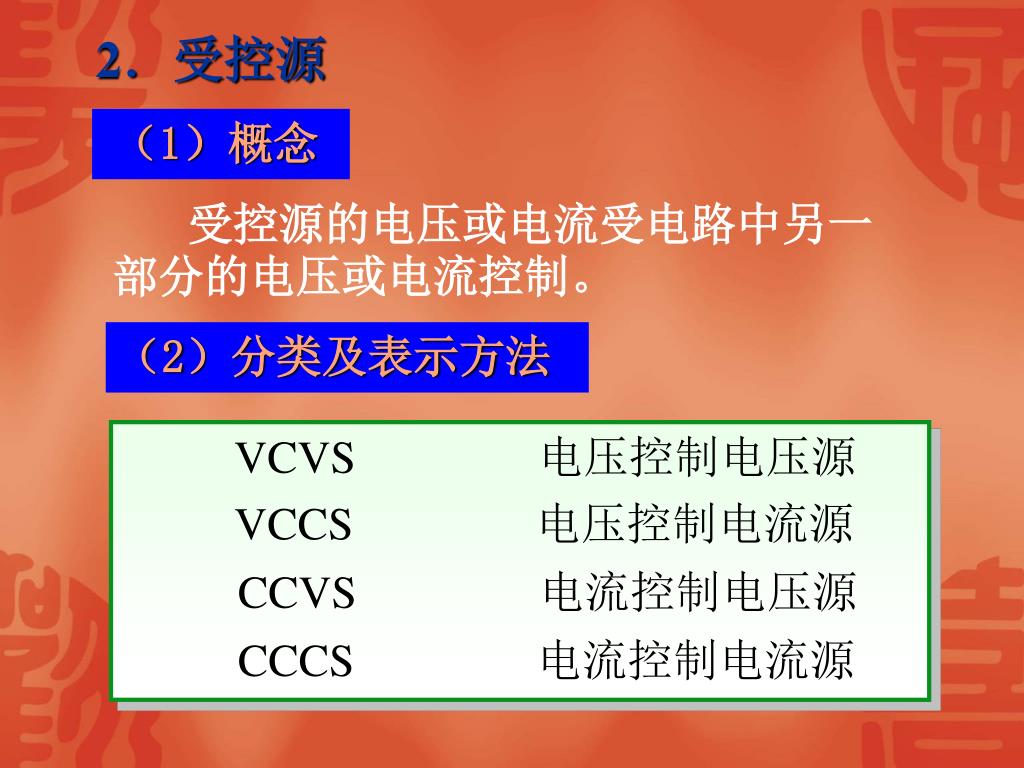

11. 2．受控源 （1）概念 受控源的电压或电流受电路中另一部分的电压或电流控制。 （2）分类及表示方法 VCVS 电压控制电压源 VCCS 电压控制电流源 CCVS 电流控制电压源 CCCS 电流控制电流源

12. VCVS CCVS VCCS CCCS i1=0 u2=u1 u1=0 u2=ri1 i1=0 i2=gu1 u1=0 i2=βi1

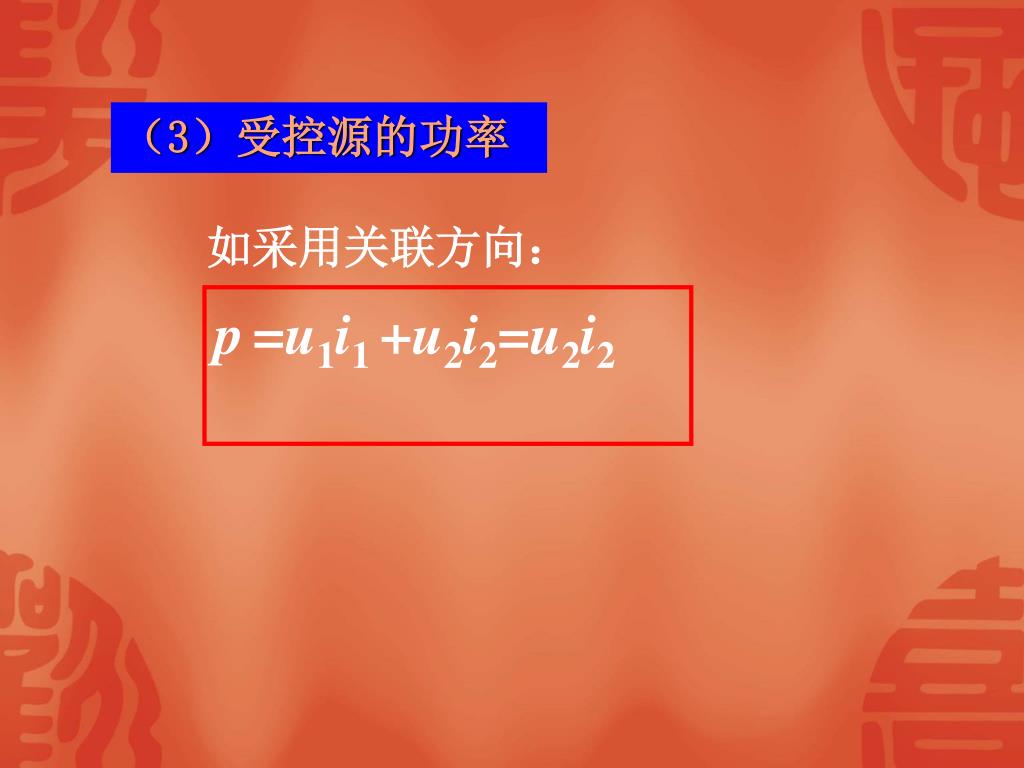

13. （3）受控源的功率 如采用关联方向： p=u1i1 +u2i2=u2i2
