Presentation Transcript

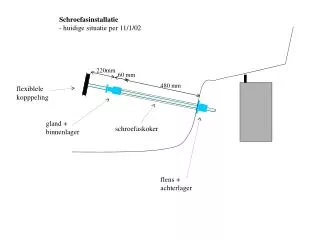

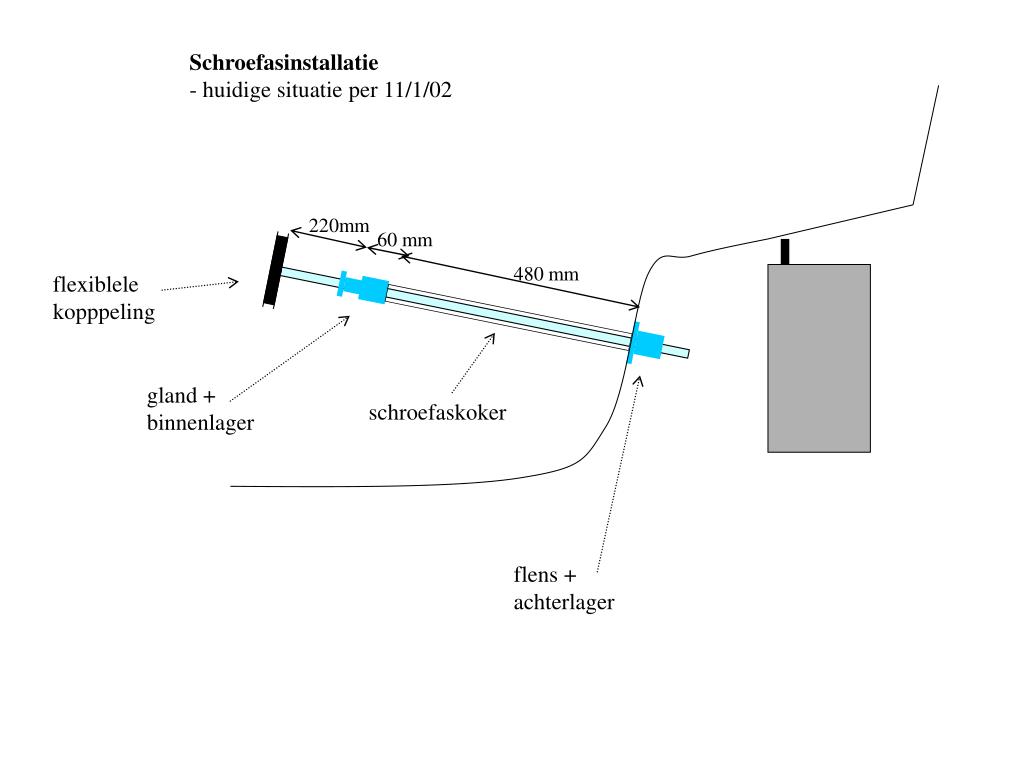

  1. Schroefasinstallatie • huidige situatie per 11/1/02 220mm 60 mm 480 mm flexiblele kopppeling gland + binnenlager schroefaskoker flens + achterlager

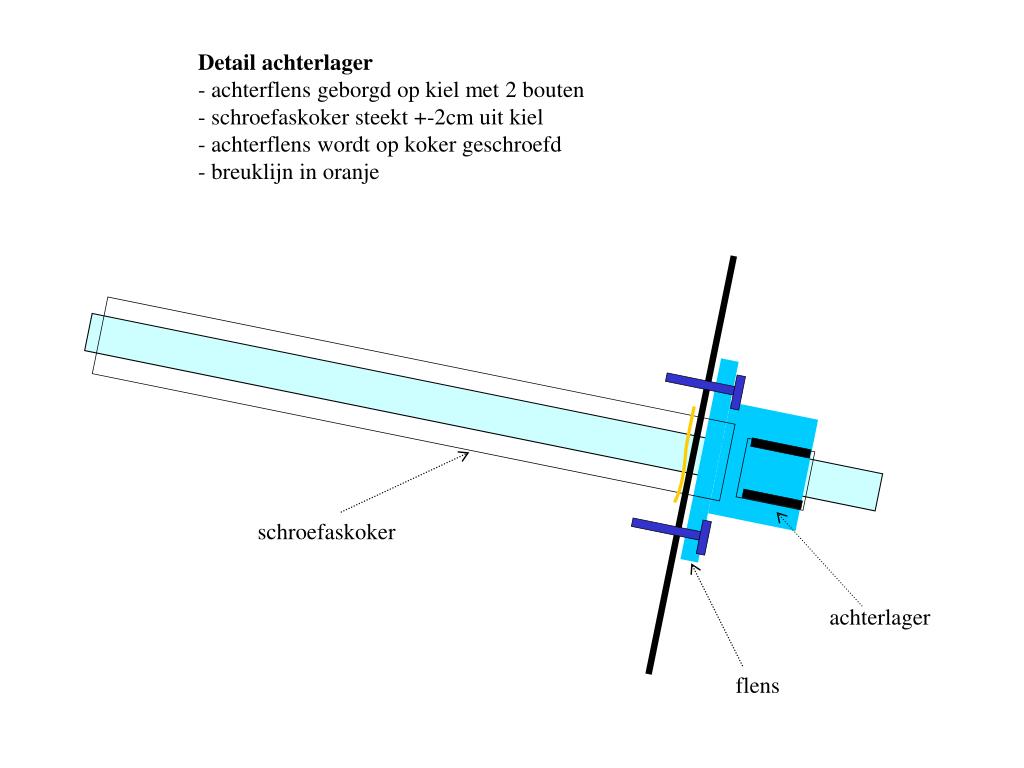

  2. Detail achterlager • achterflens geborgd op kiel met 2 bouten • schroefaskoker steekt +-2cm uit kiel • achterflens wordt op koker geschroefd • breuklijn in oranje schroefaskoker achterlager flens

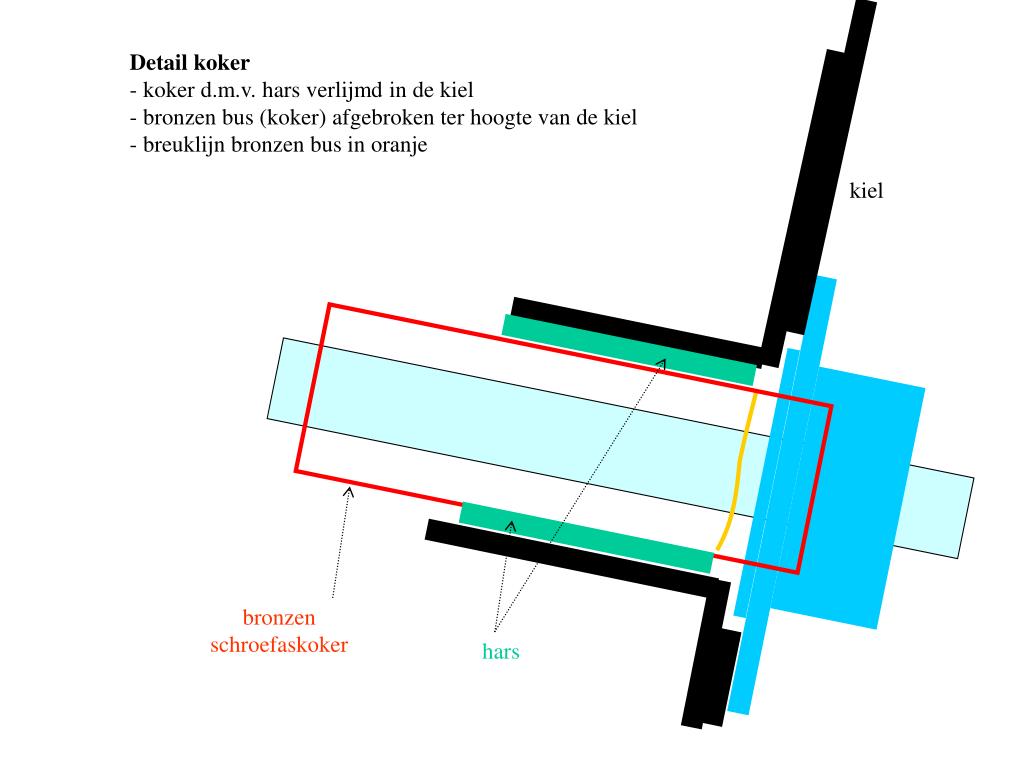

  3. Detail koker • koker d.m.v. hars verlijmd in de kiel • bronzen bus (koker) afgebroken ter hoogte van de kiel • breuklijn bronzen bus in oranje kiel bronzen schroefaskoker hars

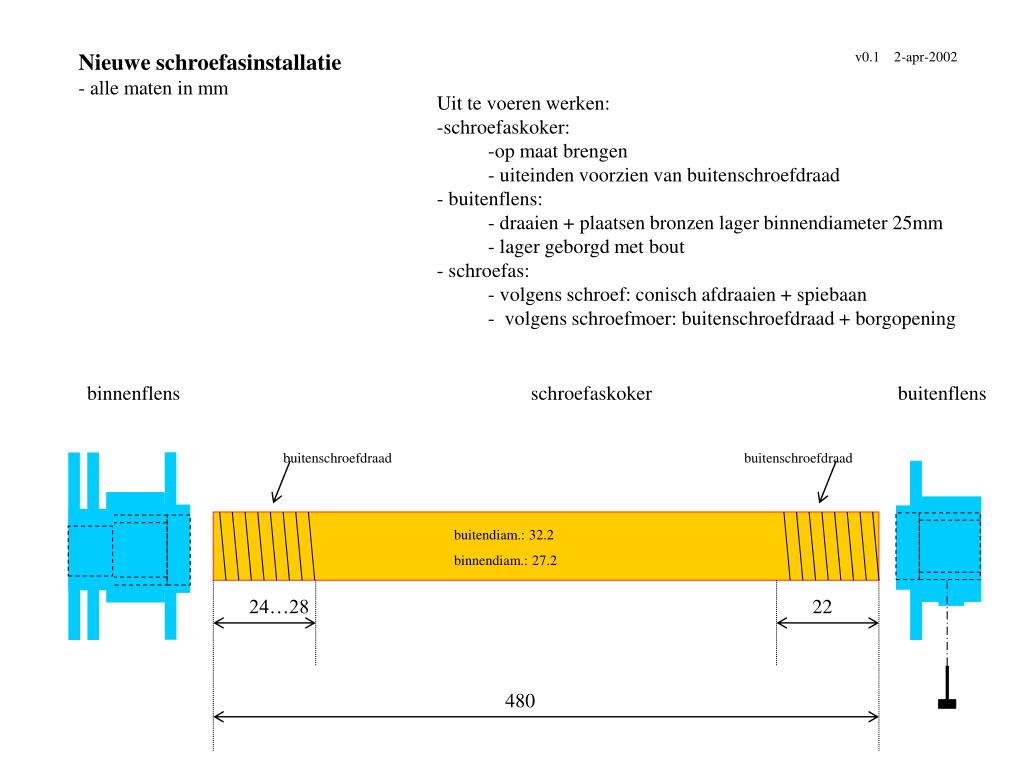

  4. binnenflens schroefaskoker buitenflens buitenschroefdraad buitenschroefdraad 24…28 22 buitendiam.: 32.2 binnendiam.: 27.2 480 • Nieuwe schroefasinstallatie • alle maten in mm v0.1 2-apr-2002 • Uit te voeren werken: • schroefaskoker: • op maat brengen • uiteinden voorzien van buitenschroefdraad • buitenflens: • draaien + plaatsen bronzen lager binnendiameter 25mm • lager geborgd met bout • schroefas: • volgens schroef: conisch afdraaien + spiebaan • volgens schroefmoer: buitenschroefdraad + borgopening

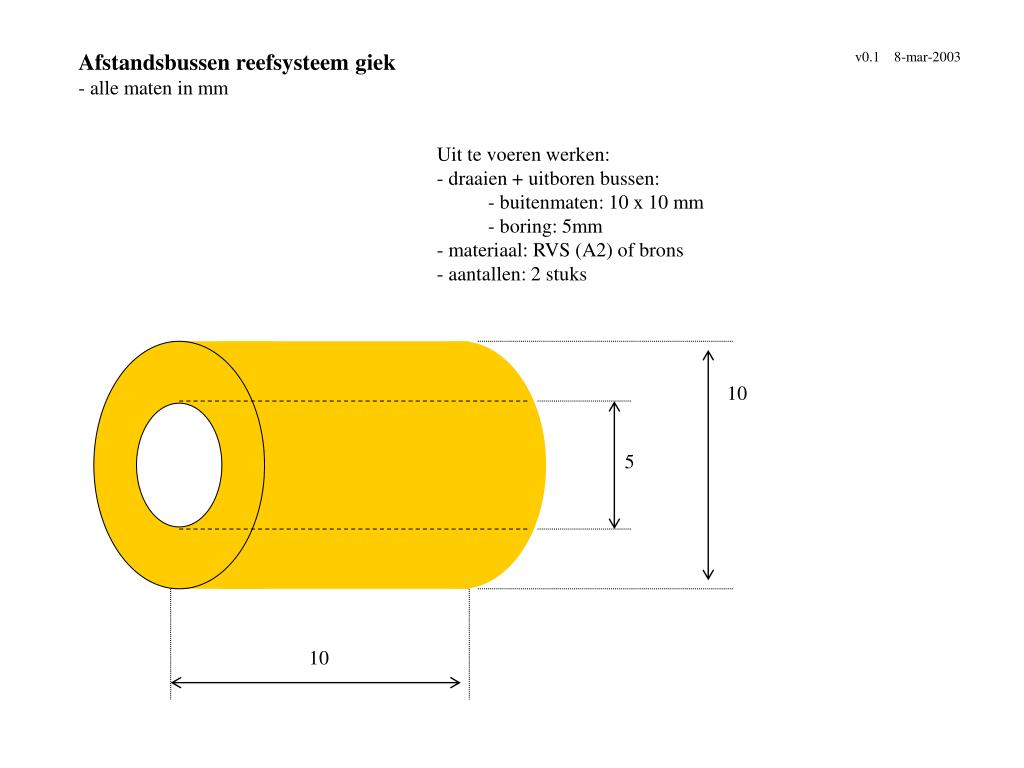

  5. Afstandsbussen reefsysteem giek • alle maten in mm v0.1 8-mar-2003 • Uit te voeren werken: • draaien + uitboren bussen: • buitenmaten: 10 x 10 mm • boring: 5mm • materiaal: RVS (A2) of brons • aantallen: 2 stuks 10 5 10

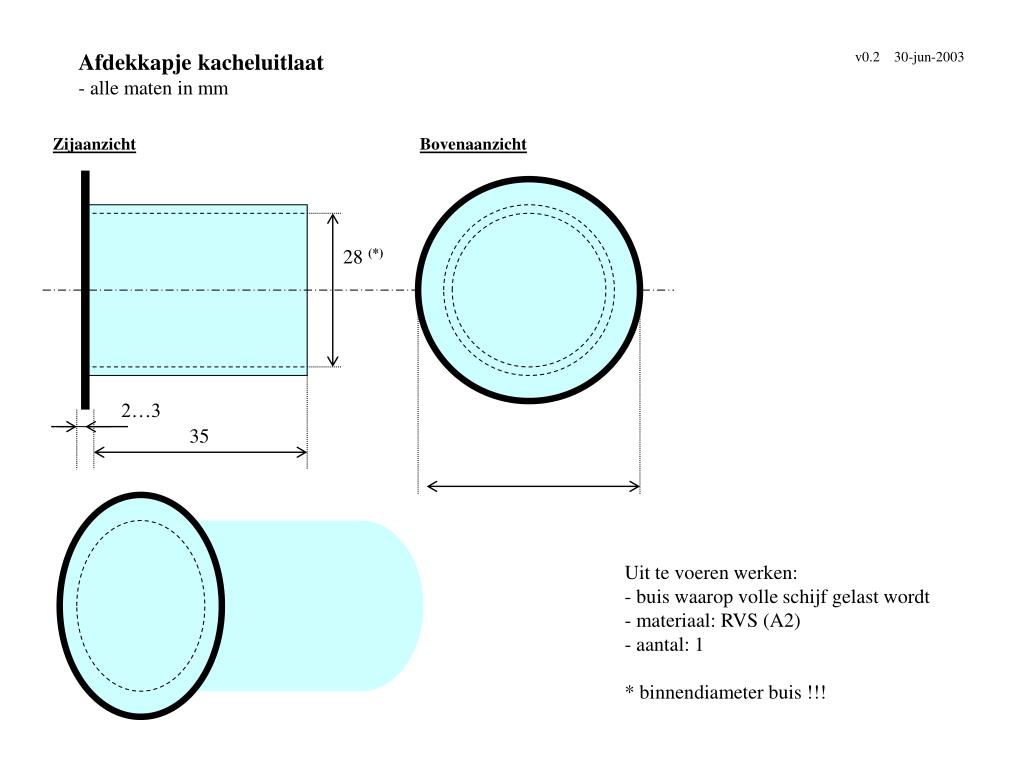

  6. Afdekkapje kacheluitlaat • alle maten in mm v0.2 30-jun-2003 Zijaanzicht Bovenaanzicht 28 (*) 2…3 35 • Uit te voeren werken: • - buis waarop volle schijf gelast wordt • materiaal: RVS (A2) • aantal: 1 • * binnendiameter buis !!!

  7. Romp Zinkanode schroefaskoker schroefas Montage Zinkanode - overzicht V0.3 10-jan-2005 • materialen: • schroef: brons • schroefaskoker: koper • schroefas: RVS • bouten, moeren, rondsels: verzinkt staal

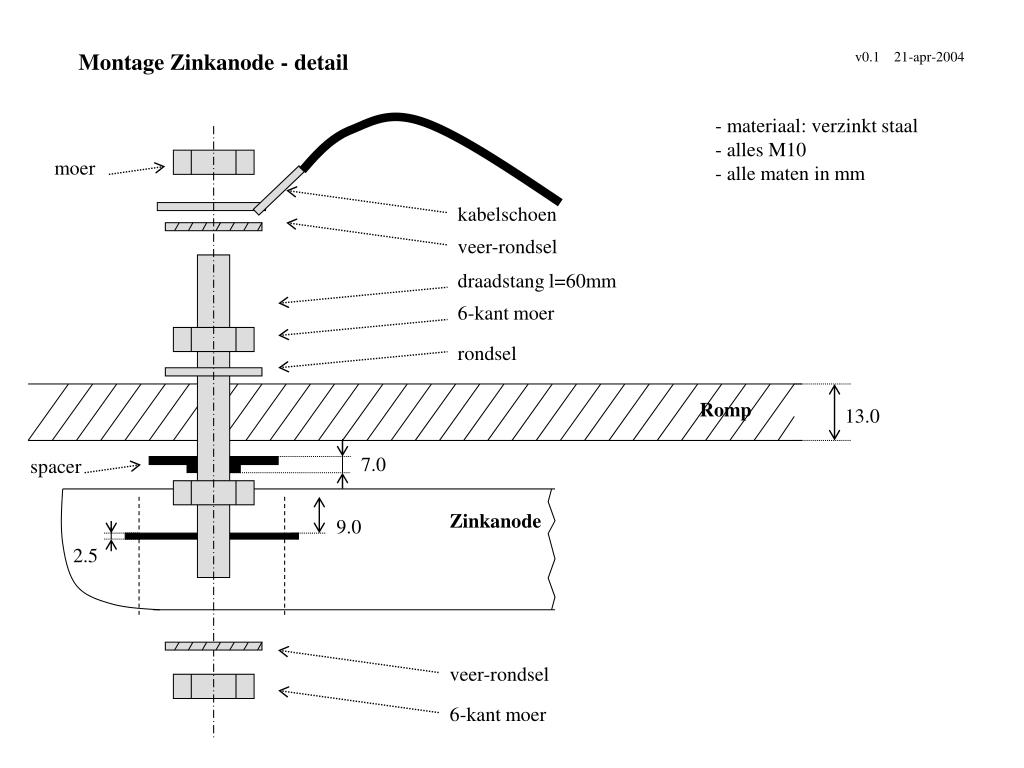

  8. rondsel moer spacer veer-rondsel veer-rondsel kabelschoen 6-kant moer Montage Zinkanode - detail v0.1 21-apr-2004 • materiaal: verzinkt staal • alles M10 • alle maten in mm draadstang l=60mm 6-kant moer Romp 13.0 7.0 Zinkanode 9.0 2.5

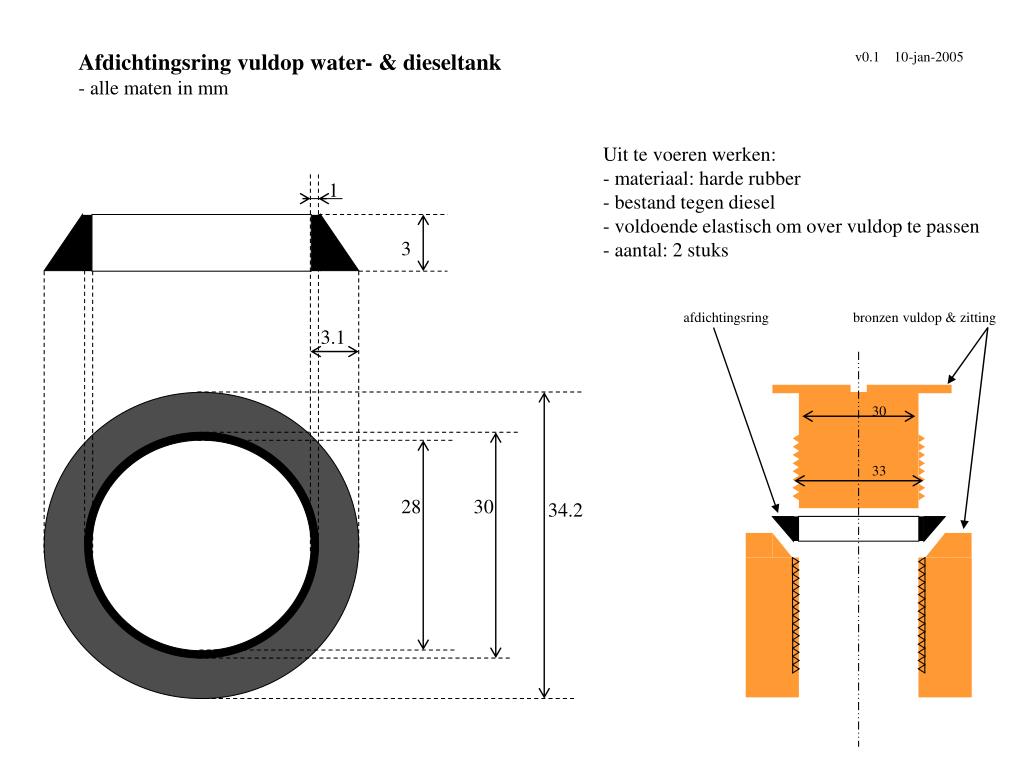

  9. 3 afdichtingsring bronzen vuldop & zitting 30 33 • Afdichtingsring vuldop water- & dieseltank • alle maten in mm v0.1 10-jan-2005 • Uit te voeren werken: • materiaal: harde rubber • bestand tegen diesel • voldoende elastisch om over vuldop te passen • aantal: 2 stuks 1 3.1 28 30 34.2

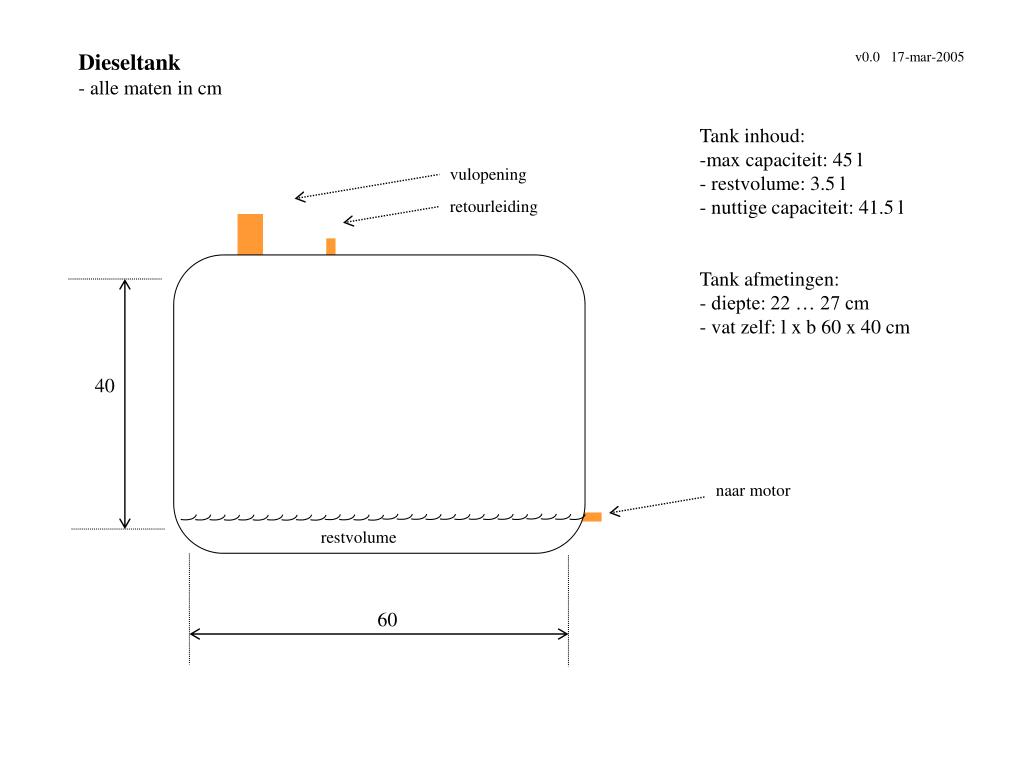

  10. Dieseltank • alle maten in cm v0.0 17-mar-2005 • Tank inhoud: • max capaciteit: 45 l • restvolume: 3.5 l • nuttige capaciteit: 41.5 l • Tank afmetingen: • diepte: 22 … 27 cm • vat zelf: l x b 60 x 40 cm vulopening retourleiding 40 naar motor restvolume 60
