实验五 原理顶图层次化法编程实验. 一、实验目的. 掌握用 TOP-DOWN 层次设计方法设计数字电路。. 二、实验预习要求. 了解 TOP-DOWN 层次设计方法基本设计思想。. 三、实验要求. 说明设计过程，输入设计电路，下载测试验证。. 四、实验内容. 基础实验： 1. 试用 1 位全加器模块设计一个 7 人表决器电路； 要求：输入逻辑变量“ 1” 表示“赞同”；“ 0” 表示“反对”，输出逻辑变量“ 1” 表示“通过”；“ 0” 表示“不通过”，当表决器有 4 个及以上为“ 1” 时，表决“通过”，否则“不通过”，当“通过”时，扬声器发出报警声。 提高实验：
E N D

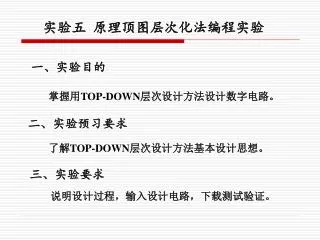

实验五 原理顶图层次化法编程实验 一、实验目的 掌握用TOP-DOWN层次设计方法设计数字电路。 二、实验预习要求 了解TOP-DOWN层次设计方法基本设计思想。 三、实验要求 说明设计过程，输入设计电路，下载测试验证。
四、实验内容 基础实验： 1.试用1位全加器模块设计一个7人表决器电路； 要求：输入逻辑变量“1”表示“赞同”；“0”表示“反对”，输出逻辑变量“1”表示“通过”；“0”表示“不通过”，当表决器有4个及以上为“1”时，表决“通过”，否则“不通过”，当“通过”时，扬声器发出报警声。 提高实验： 2.试用4位双向移位寄存器模块设计1个能产生01011序列的信号发生器 。
五、实验步骤 1.7人表决器设计 (1)全加器设计 ①输入设计
②编译 ③时序仿真
(2)7人表决器设计 ①原理顶图输入设计
2.序列信号发生器 (1)双向移位寄存器设计 ①输入设计 ②编译 ③时序仿真 ④入库 (2)序列信号发生器设计 ①原理顶图输入设计 ②编译 ③时序仿真
六、实验报告要求 画出顶层原理图和写出模块程序，总结层次化设计到最后下载测试的整个过程，画出仿真图，总结说明实验结果。
七、参考程序 全加器参考程序 LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY QJQ IS PORT ( CIN,A,B : IN STD_LOGIC ; S,COUT : OUT STD_LOGIC) ; END QJQ ; ARCHITECTURE behav OF QJQ IS
SIGNAL SINT: STD_LOGIC_VECTOR(1 DOWNTO 0); SIGNAL AA,BB: STD_LOGIC_VECTOR(1 DOWNTO 0) ; BEGIN AA<='0'& A ; BB<='0'& B ; SINT <= AA + BB + CIN ; S <= SINT(0); COUT <= SINT(1) ; END behav ;
