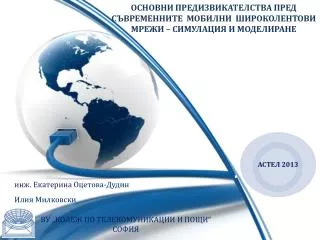

  1. ОСНОВНИ ПРЕДИЗВИКАТЕЛСТВА ПРЕД СЪВРЕМЕННИТЕ МОБИЛНИ ШИРОКОЛЕНТОВИ МРЕЖИ – СИМУЛАЦИя и МОДЕЛИРАНЕ ВУ „КОЛЕЖ ПО ТЕЛЕКОМУНИКАЦИИ И ПОЩИ“ СОФИЯ инж. Екатерина Оцетова-Дудин Илия Милковски

  2. СЪДЪРЖАНИЕ • ПРЕДИЗВИКАТЕЛСТВА ПРЕД СЪВРЕМЕННИТЕ МОБИЛНИ ШИРОКОЛЕНТОВИ МРЕЖИ; • КАЧЕСТВОТО НА ОБСЛУЖВАНЕВ ШИРОКОЛЕНТОВИ БЕЗЖИЧНИ МРЕЖИ; • ШИРОКОЛЕНТОВ ХЕНДОВЪР; • МОДЕЛ НА ХЕНДОВЪР РЕАЛИЗИРАН СЪС СХЕМА С ПРИОРИТЕТИ; • СИМУЛАЦИОННИ РЕЗУЛТАТИ. 17.04.2013 АСТЕЛ 2013

  3. СЪВРЕМЕННИ МОБИЛНИ МРЕЖИ ПРЕДИЗВИКАТЕЛСТВА • Предоставянe на безжичен достъп до огромно разнообразие от мултимедийни приложения; • Изключително високи критерии към качествено на обслужване (QoS); • Динамика на постъпващия трафик вследствие мобилността на потребителите. 17.04.2013 АСТЕЛ 2013

  4. ПАРАМЕТРИНА КАЧЕСТВОТО НА ОБСЛУЖВАНЕ Регламентирани от Международния съюз по телекомуникации ITU-T в препоръкаЕ800: • Грешно блокиране на последователни битове; • Загуба на единични битове; • Закъснение напредаване на клетки,дейтаграми; • Закъснение при предаване на кадър; • Отхвърляне на кадър и др. 17.04.2013 АСТЕЛ 2013

  5. ХЕНДОВЪР Разглежда се модел на прехвърляне на сигнала от един канал към друг при придвижване на мобилната станция, известно като „хендовър”. 17.04.2013 АСТЕЛ 2013

  6. ХЕНДОВЪР Основна цел на хендовъра е разпределяне на текущото повикване при отдалечаване на мобилната от базовата станция при спадане нивото на сигнала под h–наречен хистерезисен праг на приемника на мобилната станция. 17.04.2013 АСТЕЛ 2013

  7. СХЕМИ ЗА РЕАЛИЗИРАНЕ НА ХЕНДОВЪР БЕЗ ПРИОРИТЕТИ При отсъствието на свободни канали в базовата станция, повиквания се блокират –загуби. С ПРИОРИТЕТИ Каналите се разделят на канали: • за нови повиквания на входа на базовата станция; • за повиквания в хендовър зоната. 17.04.2013 АСТЕЛ 2013

  8. СХЕМА С ТРИ НИВА НА ПРИОРИТЕТ • Oпашка за гласови повиквания – qR(real time traffic); • Опашка за трансфер на данни– qN(non-real time traffic). 17.04.2013 АСТЕЛ 2013

  9. МОДЕЛИРАНЕ НА ХЕНДОВЪР С ТРИ ПРИОРИТЕТНА СХЕМА Дисциплината на обслужване в опашките на хендовъра – FCFS (First-Come,First-Served). За предложената схема са в сила следните приоритети: • снай-висок приоритет се ползват гласовите повиквания в опашката на хендовъра qR; • с по-нисък приоритет са заявките в опашката qN. • най-нисък приоритет притежават новите заявки на входа на базовата станция. 17.04.2013 АСТЕЛ 2013

  10. РЕАЛИЗИРАНЕ НА ХЕНДОВЪР Чрез предложената схема се постига: • Намаляване на вероятността за поява на загуби при обслужване на абонатите. • Намаляване на вероятността за блокиране на заявките на входа на базовата станция. При заетост на каналите в базовата станция, входящите заявки се разпределят според вида си към съответните опашки на хендовъра като изчакват своето обслужване. 17.04.2013 АСТЕЛ 2013

  11. СИМУЛАЦИОНЕН АЛГОРИТЪМ • Стъпка 1: Инициализиране на системните параметри - MN, MR, СC, СN,NN, NC,N, I, p, b0, bN, bR, c и масивите - Λ(I), ΛR(I), Φ(I), CC(I), QR(I), QN(I), N(р). • Стъпка 2: Генериране на стойност за входящите повиквания Λ(I) (по метода на случайните числа). • Стъпка 3: Задаване на броя канали в буфера N,NCи NN. Запълване на каналите от (1 до NC) от новите входящи повиквания. • Стъпка 4: Проверка: ако: Λ(I)>NC, то – трафикът Λ(I) - CC(I) се изпраща към опашките на хендовъра (според вида на повикванията), в противeн случай се подават за обслужване - стъпка 7. 17.04.2013 АСТЕЛ 2013

  12. СИМУЛАЦИОНЕН АЛГОРИТЪМ • Стъпка 5: Генерира се текуща стойност ΛR(I) за гласови повиквания, Ако: ΛR(I)≤Λ(I)-CC(I), то гласовите повиквания се подават към опашката qR където изчакват обслужване, в противен случай - стъпка 4. • Стъпка 6: Останалата част от входящият поток: Λ(I)-ΛR(I)-CC(I) се праща към опашката qN. • Стъпка 7: Генерира се обслужване Φ(I+1). Обслужването се извършва по описаната приоритетна схема:облужват се заявките, очакващи обслужване в опашката за гласови повиквания qR с текуща стойност QR(I), където QR(I)≤C(I+1). • Стъпка 8: Ако ΛR(I+1)+QR(I)-C(I+1)>MR, то bR=bR+1, отчита се броя на блокирани гласови повиквания bRв опашката на хендовъра qR, то -стъпка 7. 17.04.2013 АСТЕЛ 2013

  13. СИМУЛАЦИОНЕН АЛГОРИТЪМ • Стъпка 8: Ако ΛR(I+1)+QR(I)-C(I+1)>MR, то bR=bR+1, отчита се броя на блокирани гласови повиквания bRв опашката на хендовъра qR в противен случай - 7. • Стъпка 9: Ако CN(I+1)<CN, то се заемат свободните канали съгласно втория приоритет от очакващи обслужване повиквания от дани в опашката, qNс текущата стойност QN(I). • Стъпка 10: Ако Λ(I+1)-ΛR(I+1)-CC(I+1)+QN(I)-CN(I)>MN, то:bN=bN+1, отчита се броя блокирани повиквания bN в противен случай - стъпка 8. • Стъпка 11: Генериране на Λ(I+1). 17.04.2013 АСТЕЛ 2013

  14. СИМУЛАЦИОНЕН АЛГОРИТЪМ • Стъпка 12: Ако CC(I+1)<CC то свободните канали се заемат от повиквания с най-нисък приоритет при Λ(I+1). • Стъпка 13: Ако Λ(I+1)>CC(I)+QR(I)-C(I+1)+QN(I)-CN(I+1), тоb0=b0+1, отчита се броя на блокирани входящи повиквания в базовата станция - b0, в противен случай - стъпка 7. • Стъпка 14: Когато (I+1)≤n се връщаме към стъпка 2 и завъртаме цикъла, в противен случай край на симулацията. 17.04.2013 АСТЕЛ 2013

  15. ПРОГРАМЕН КОД - РНР http://ins-dev.info/hend/ 17.04.2013 АСТЕЛ 2013

  16. СИМУЛАЦИОННИ РЕЗУЛТАТИ http://ins-dev.info/hend/char 17.04.2013 АСТЕЛ 2013

  17. ЗАКЛЮЧЕНИЕ СЛЕДВАЩ ЕТАП НА РАЗРАБОТКАТА: • Анализ напредложения модел и доказване на ефективността на избраната схема при изследване на редки събития в широколентови клетъчни мрежи. • Предоставяне на възможност за избор на различни разпределения на: • интензивността на постъпващия трафик, • времето за обслужване на заявките. 17.04.2013 АСТЕЛ 2013

  18. ВИСШЕ УЧИЛИЩЕ „КОЛЕЖ ПО ТЕЛЕКОМУНИКАЦИИ И ПОЩИ“ СОФИЯ За контакти: Екатерина Оцетова–Дудин Еmail: eotsetova@hctp.acad.bg Илия Милковски Еmail: iliya.milkovski@gmail.com ВУ“ Колеж по телекомуникации и пощи“ 1700, Софиябул. “Aкад. Стефан Mладенов”№1 http://www.hctp.acad.bg БЛАГОДАРЯ ЗА ВНИМАНИЕТО !
