EL DISEÑO Y LA CONSTRUCCIÓN DE OBJETOS

Presentación realizada por:

Virgilio Marco Aparicio.

Profesor de Apoyo al Área Práctica del

IES Tiempos Modernos.

ZARAGOZA

el dise o y la construcci n de objetos1
EL DISEÑO Y LA CONSTRUCCIÓN DE OBJETOS

ÍNDICE

Los proyectos técnicos.

  • El Boceto.
  • El Croquis.
  • Dibujo en Perspectiva.
  • La fabricación de objetos.
  • Pruebas y Ajustes.
los proyectos t cnicos el proceso
Un Proyecto Técnico es el conjunto de actividades que realizamos desde que se plantea un problema técnico que debemos resolver hasta que conseguimos resolverlo con un producto o un servicio.LOS PROYECTOS TÉCNICOS. El proceso
los proyectos t cnicos el informe 1
La memoria técnica: describe todo el proyecto y consta de: propuesta, soluciones posibles, proceso de trabajo, funcionamiento, uso, materiales, ...LOS PROYECTOS TÉCNICOS.El informe 1

Al finalizar el proceso se presenta un informe que constará, como mínimo de:

Pulsa aquí para ver una memoria técnica

Los planos: son los dibujos precisos para diseñar y construir el proyecto.

El presupuesto: recoge detallados todos los costes que se calcula va a suponer el proyecto.

los proyectos t cnicos el informe 2
LOS PROYECTOS TÉCNICOS.El informe 2

El informe también constará del Proceso de fabricación, el cual incluirá:

  • El orden de las operaciones:
    • La hoja de procesos:
      • Describe todas las operaciones necesarias para realizar una tarea o fabricar un objeto.

PROCESO: construcción y montaje de una polea

Descripción

Materiales

Herramientas y máquinas

Tiempo

Observaciones

1

Cortar los discos

Contrachapado de madera

Sierra de calar

30 minutos

Lijar bien los bordes

2

Taladrar

Discos de madera fabricados

Taladradora eléctrica

10 minutos

Comprobar los centros

3

Pegar los discos

Pegamento o cola

Sargento

5 minutos

Esperar el tiempo necesario según el pegamento usado

los proyectos t cnicos el informe 3
LOS PROYECTOS TÉCNICOS.El informe 3

El informe también constará del Proceso de fabricación, el cual incluirá:

  • El orden de las operaciones:
    • La hoja de operaciones:
      • Describe el modo en que debe realizarse cada operación o parte de la tarea.

OPERACIÓN: cortar un disco de madera

Descripción

Materiales

Herramientas y máquinas

Tiempo

Observaciones

1

Sujetar la madera a la mesa de trabajo

Contrachapado de madera con la circunferencia marcada

Tornillo de banco

0,5 minutos

Sujetar sin dejar marca en la madera

2

Taladrar en el punto de inicio del corte

Contrachapado de madera con la circunferencia marcada

Taladradora eléctrica

2 minutos

Taladrar en la parte exterior del trazado

3

Avanzar siguiendo el trazado sin forzar la sierra

Contrachapado de madera con la circunferencia marcada y taladrado en el inicio

Sierra y tornillo de banco

12,5 minutos

Lijar bien los bordes

los proyectos t cnicos el informe 4

Pulsa aquí para volver al índice

LOS PROYECTOS TÉCNICOS.El informe 4

El informe también constará de la Evaluación, la cual incluirá:

La evaluación del trabajo de cada componente y del trabajo del grupo en su conjunto.

El funcionamiento del producto o servicio realizado en comparación con la propuesta de trabajo

Las posibles mejoras a añadir

Pulsa aquí para ver nuestro modelo de informe.

el boceto
EL BOCETO

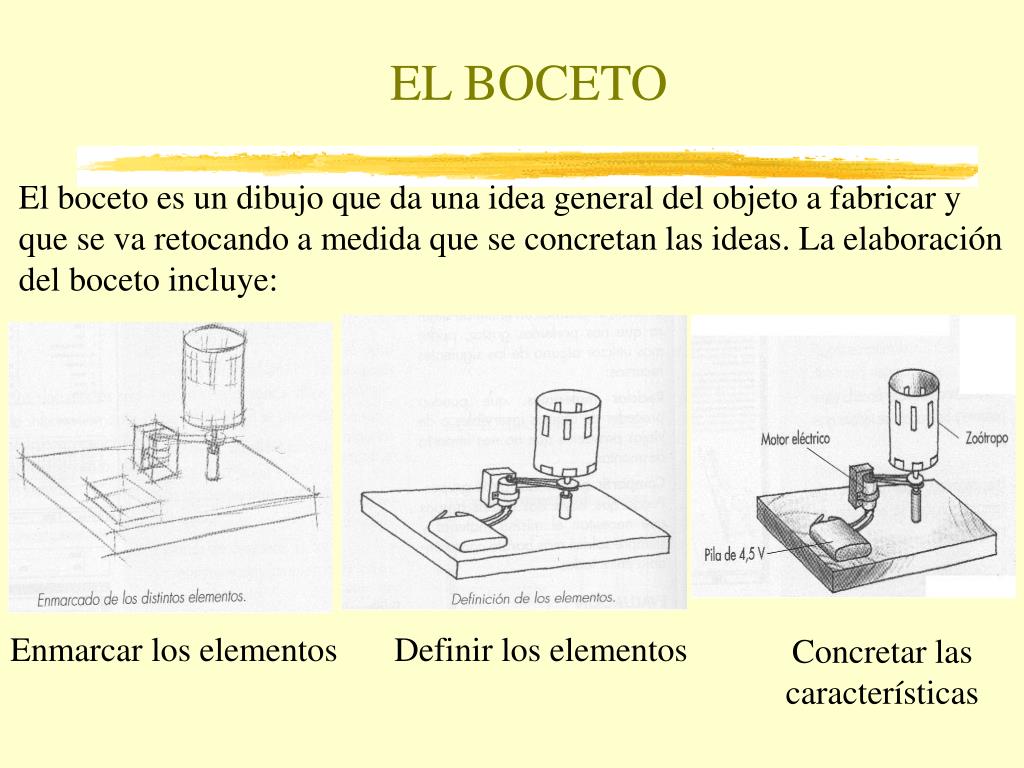

El boceto es un dibujo que da una idea general del objeto a fabricar y que se va retocando a medida que se concretan las ideas. La elaboración del boceto incluye:

Enmarcar los elementos

Definir los elementos

Concretar las características

el boceto el dibujo a escala

Pulsa aquí para volver al índice

EL BOCETO. El dibujo a escala

Al dibujar un boceto debemos tratar de realizarlo a escala. La escala es la proporción o la relación entre el tamaño del dibujo y el tamaño real del objeto.

Escala = Tamaño del dibujo / Tamaño real del objeto

Bolígrafo real

Dibujo del bolígrafo a escala. E = 1/2

el croquis las vistas 1
EL CROQUIS . Las vistas 1

El croquis es un dibujo a mano alzada de un objeto que trata de dar una representación lo más aproximada posible a la realidad. Para ello usa tantas vistas del objeto como sean necesarias y añade las cotas que indiquen las medidas

Las vistas son las imágenes que se apreciarían de un objeto si lo encerráramos en un cubo transparente y lo miráramos desde cada una de sus seis caras

el croquis las vistas 2
EL CROQUIS . Las vistas 2

Cada vista se coloca en la correspondiente cara del cubo desplegado

Cada vista se coloca en la posición en la que quedaría al girar el cubo para mirarla

el croquis las cotas 1
EL CROQUIS . Las cotas 1

Las cotas son cifras que indican las medidas reales del objeto dibujado y se escriben sobre las líneas de cota, las cuales van delimitadas por las líneas de referencia.

Línea de cota

Cota

Líneas de referencia

el croquis las cotas 2

Pulsa aquí para volver al índice

EL CROQUIS . Las cotas 2

Las cifras de las cotas deben:

No tocar las líneas de cota.

Para ser leídas con el dibujo en su posición normal de lectura o girándolo 90º a la derecha.

Las líneas de cota deben dibujarse:

Fuera de las figuras.

Paralelas al contorno.

Las líneas de referencia serán:

Perpendiculares a los elementos que acotan.

el dibujo en perspectiva
EL DIBUJO EN PERSPECTIVA.
  • El dibujo en perspectiva pretende representar en un plano con sólo dos dimensiones, largo y ancho, objetos con volumen que, por lo tanto, tienen tres dimensiones, largo, ancho y alto.
el dibujo en perspectiva la perspectiva caballera 1
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 1.

Para dibujar la perspectiva caballera de un objeto:

  • 1º Se trazan los ejes que corresponden a las tres dimensiones del espacio: el ancho, el largo o profundidad y la altura. Los ejes del ancho y la altura son perpendiculares, el del largo o profundidad forma 45º con los otros
el dibujo en perspectiva la perspectiva caballera 2
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 2.

Para dibujar la perspectiva caballera de un objeto:

  • 2º se dibuja la planta del objeto. En las líneas de profundidad las medidas se reducen a la mitad o a las 2/3 partes.
el dibujo en perspectiva la perspectiva caballera 3
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 3.

Para dibujar la perspectiva caballera de un objeto:

  • 3º Se levantan las verticales y se marcan las alturas.
el dibujo en perspectiva la perspectiva caballera 4
EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 4.

Para dibujar la perspectiva caballera de un objeto:

  • 4º Se completa el dibujo
el dibujo en perspectiva la perspectiva isom trica 1
EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 1.

Para dibujar la perspectiva isométrica de un objeto:

  • 1º Se trazan tres ejes que formen entre sí ángulos de 120º
el dibujo en perspectiva la perspectiva isom trica 2
EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 2.

Para dibujar la perspectiva isométrica de un objeto:

  • 2º Se dibuja la planta del objeto
el dibujo en perspectiva la perspectiva isom trica 3
EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 3.

Para dibujar la perspectiva isométrica de un objeto:

  • 3º Se levantan verticales y se marcan las alturas
el dibujo en perspectiva la perspectiva isom trica 4
EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 4.

Para dibujar la perspectiva isométrica de un objeto:

  • 4º se completa el dibujo
la fabricaci n de objetos planificaci n 1
LA FABRICACIÓN DE OBJETOS. Planificación 1.
  • Planificar significa tener en cuenta:
la fabricaci n de objetos planificaci n 2
El orden de las operaciones:

La hoja de procesos:

Describe todas las operaciones necesarias para realizar una tarea o fabricar un objeto.

LA FABRICACIÓN DE OBJETOS. Planificación 2.

PROCESO: construcción y montaje de una polea

Descripción

Materiales

Herramientas y máquinas

Tiempo

Observaciones

1

Cortar los discos

Contrachapado de madera

Sierra de calar

30 minutos

Lijar bien los bordes

2

Taladrar

Discos de madera fabricados

Taladradora eléctrica

10 minutos

Comprobar los centros

3

Pegar los discos

Pegamento o cola

Sargento

5 minutos

Esperar el tiempo necesario según el pegamento usado

la fabricaci n de objetos planificaci n 3
El orden de las operaciones:

La hoja de operaciones:

Describe el modo en que debe realizarse cada operación o parte de la tarea.

LA FABRICACIÓN DE OBJETOS. Planificación 3.

OPERACIÓN: cortar un disco de madera

Descripción

Materiales

Herramientas y máquinas

Tiempo

Observaciones

1

Sujetar la madera a la mesa de trabajo

Contrachapado de madera con la circunferencia marcada

Tornillo de banco

0,5 minutos

Sujetar sin dejar marca en la madera

2

Taladrar en el punto de inicio del corte

Contrachapado de madera con la circunferencia marcada

Taladradora eléctrica

2 minutos

Taladrar en la parte exterior del trazado

3

Avanzar siguiendo el trazado sin forzar la sierra

Contrachapado de madera con la circunferencia marcada y taladrado en el inicio

Sierra y tornillo de banco

12,5 minutos

Lijar bien los bordes

la fabricaci n de objetos construcci n 2
LA FABRICACIÓN DE OBJETOS. Construcción 2 .

Pulsa aquí para volver al índice

  • Unión de piezas
    • La técnica a emplear depende de:
      • Los materiales a unir.
      • La consistencia a conseguir.
      • Que la unión sea fija o desmontable
pruebas y ajustes
PRUEBAS Y AJUSTES
  • El ajuste y montaje
    • Consiste en conectar todas las partes o piezas de un objeto para que funcione como un todo. Suele requerir:
      • Lijar o limar.
      • Rellenar o engrosar.
      • Mejorar perpendiculares, giros, transmisiones.
      • Lubricar.
      • Asegurar, unir con mayor fuerza.
      • Doblar o estirar.
evaluar

Pulsa aquí para volver al índice

EVALUAR

Se debe evaluar:

La evaluación del trabajo de cada componente y del trabajo del grupo en su conjunto.

El funcionamiento del producto o servicio realizado en comparación con la propuesta de trabajo

Las posibles mejoras a añadir
