slide2

驾培指纹IC卡计时设备讲解

(VER3.0)

主讲人:季林岳

交通事业部 2008年09月16日

slide3

十分感谢选择和使用

维尔生物识别

“驾培指纹IC卡计时设备”!

slide4

主题

  • 驾培计时设备组成
  • 如何正确的采集指纹
  • 车载手持机的设置
  • 手持机的使用介绍
  • 制卡设备的使用
slide6

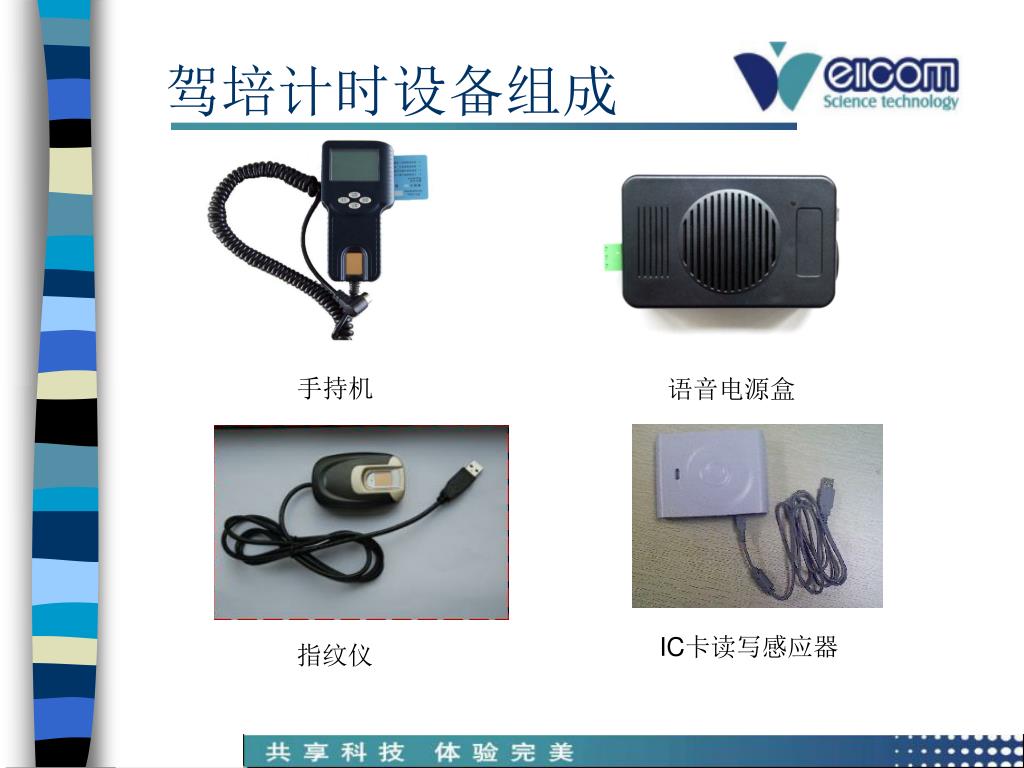

语音电源盒

手持机

IC卡读写感应器

驾培计时设备组成

指纹仪

slide7

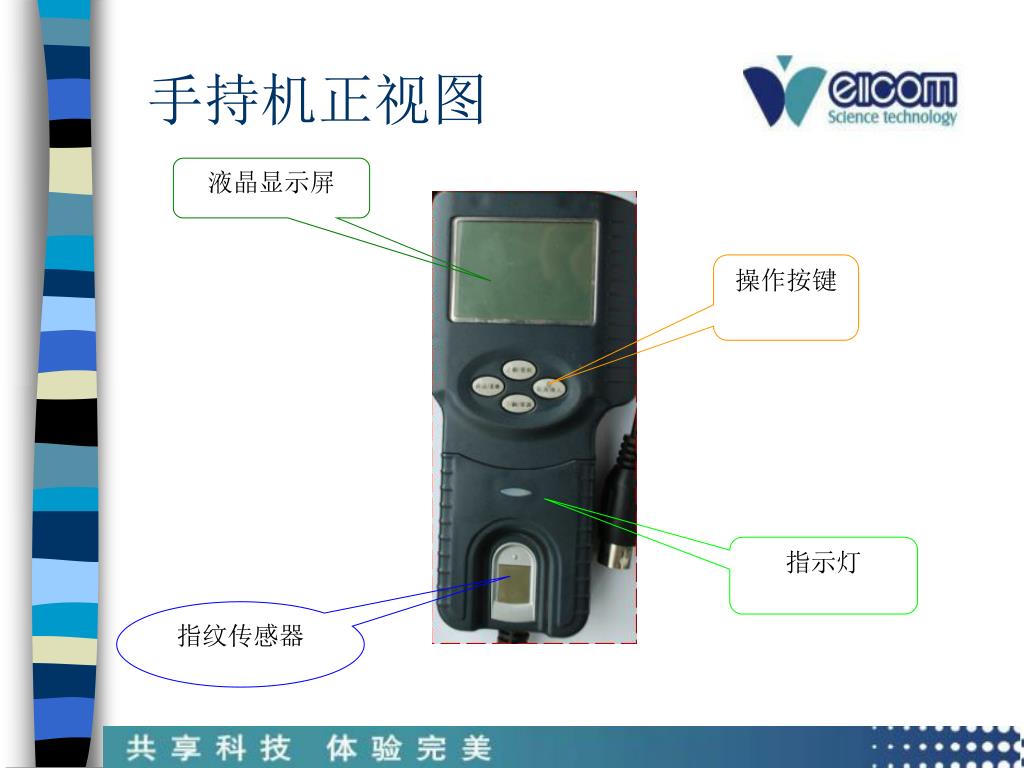

手持机正视图

液晶显示屏

操作按键

指示灯

指纹传感器

slide8
手持机侧视图

IC卡插槽

注:插入IC卡时带有芯片一面朝上

slide9
手持机的按键

取消/换人键同时也是设备的软关机按键

上翻/签到

确认/菜单

取消/换人

下翻/签退

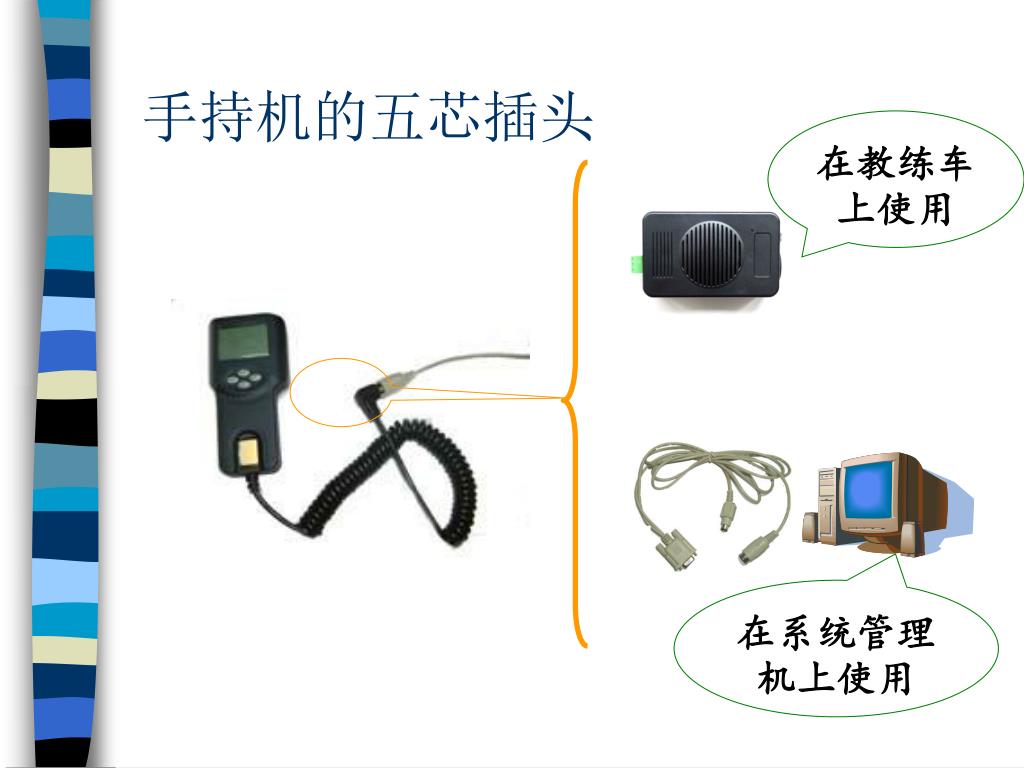

slide10
手持机的五芯插头

在教练车上使用

在系统管理机上使用

slide11

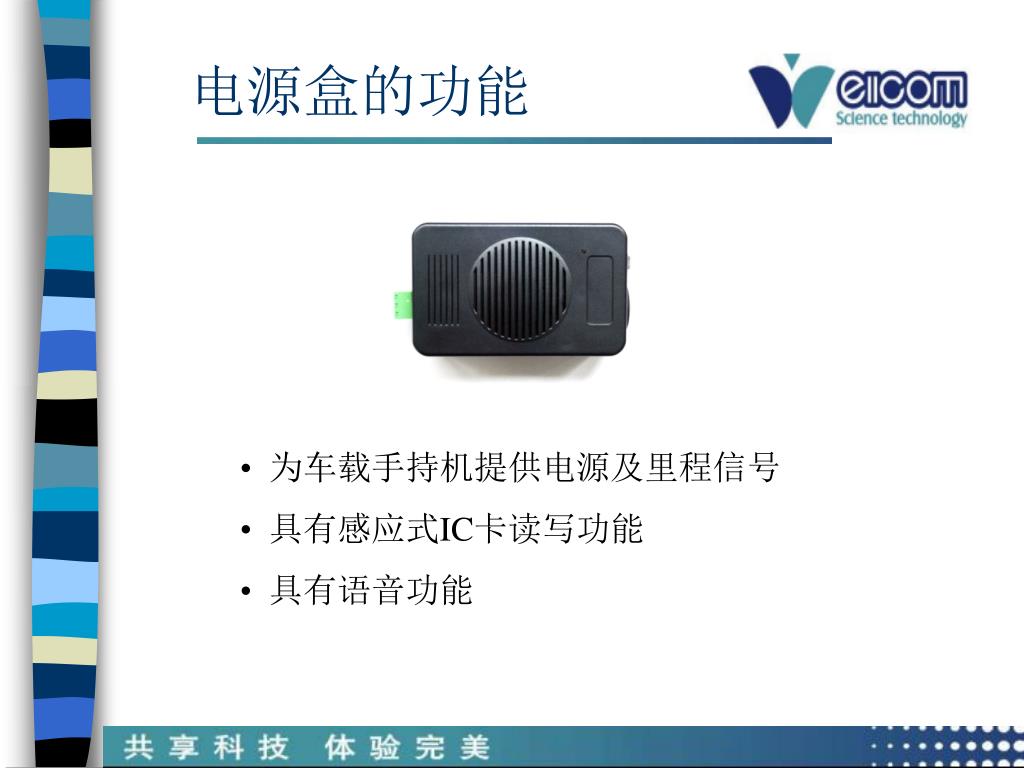

电源盒的功能
  • 为车载手持机提供电源及里程信号
  • 具有感应式IC卡读写功能
  • 具有语音功能
slide12

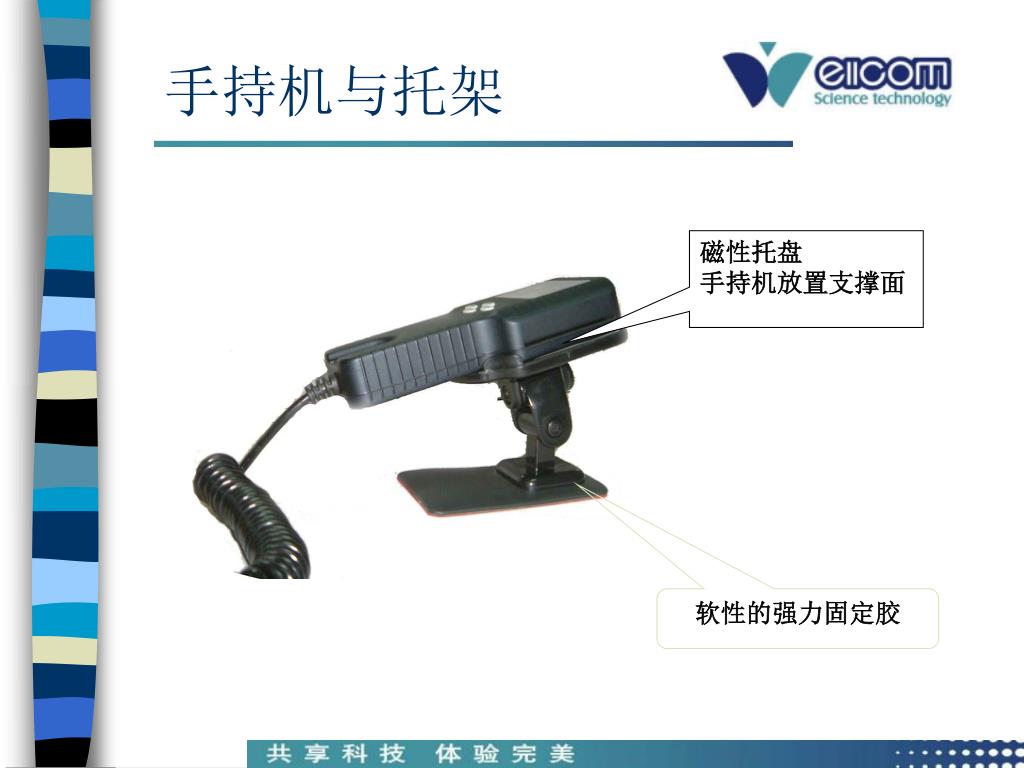

手持机与托架

磁性托盘

手持机放置支撑面

软性的强力固定胶

slide13
IC卡读写感应器

感应卡

读卡区

指示灯

USB数据线

接触卡

读卡区

slide15

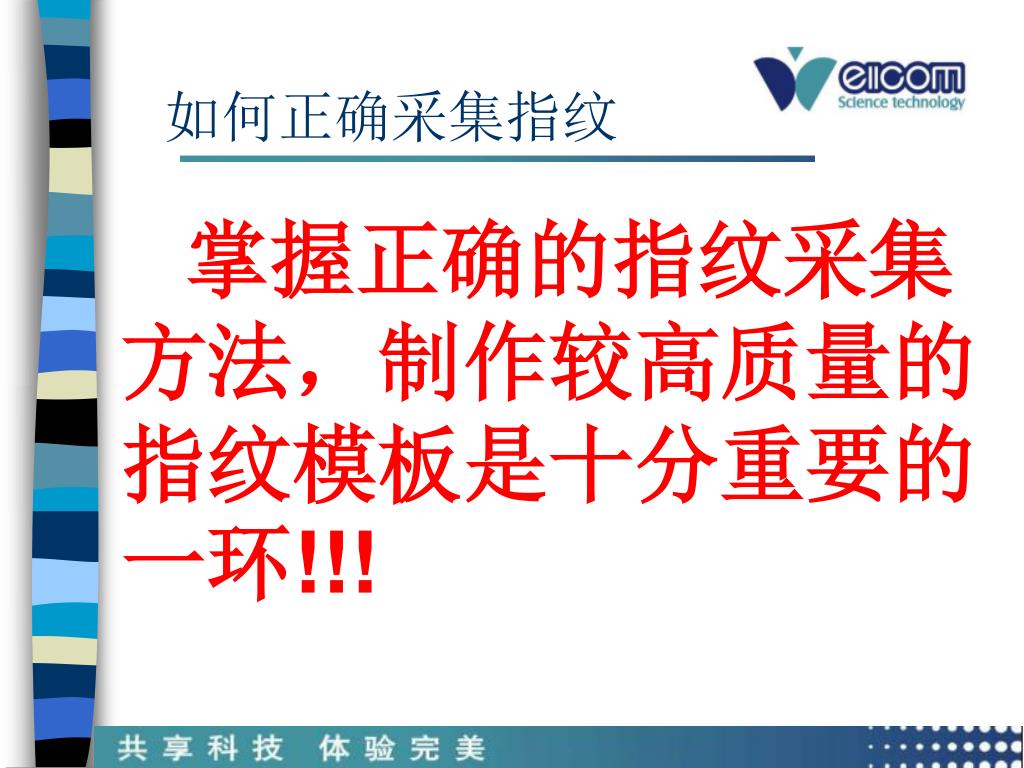

如何正确采集指纹

掌握正确的指纹采集方法,制作较高质量的指纹模板是十分重要的一环!!!

slide16
如何正确采集指纹

第一步

将要采集指纹的手指的第一指关节线与手持机上的指纹限位线对齐

slide17
如何正确采集指纹

第二步

听到手持机发出“滴滴”音,手持机的显示屏上会出现“请按手指”字样时,将要采集指纹的手指的指腹向下平压手持机上的“指纹传感器”。

slide18
如何正确采集指纹

间隔1秒钟系统会提示“请抬手指”时请将手指暂时离开指纹传感器表面。

请抬手指

指纹采集成功,手持机上的指示灯会闪烁绿色

指纹采集失败,手持机上的指示灯会闪烁红色

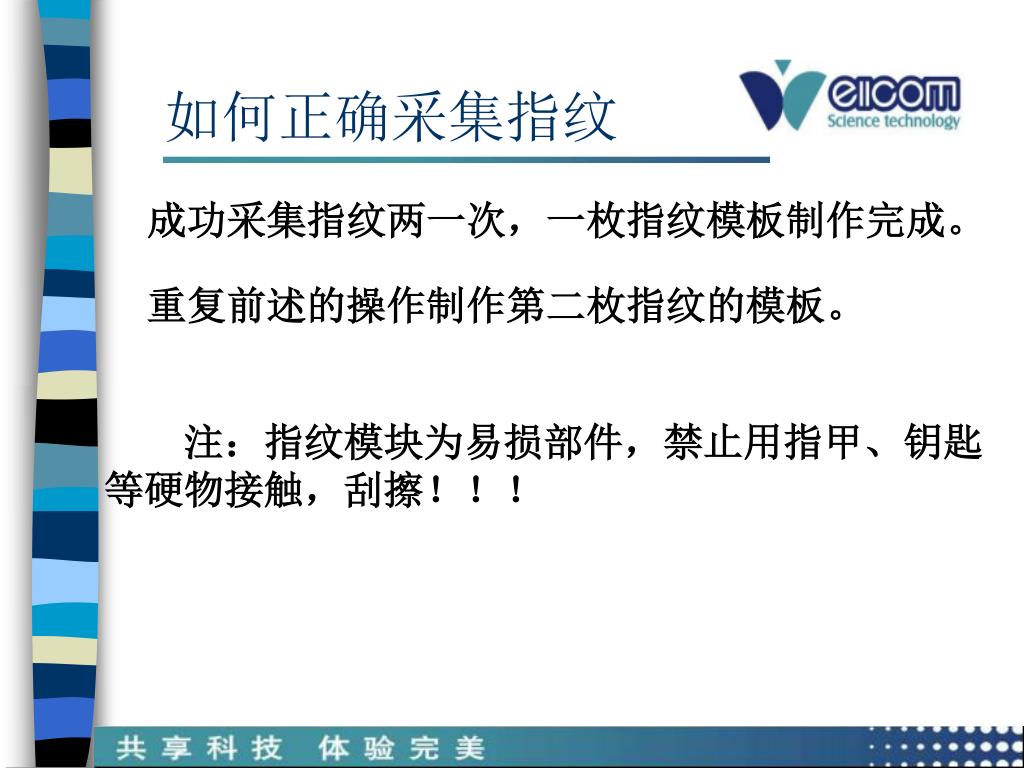

slide19
如何正确采集指纹

成功采集指纹两一次,一枚指纹模板制作完成。

重复前述的操作制作第二枚指纹的模板。

  注:指纹模块为易损部件,禁止用指甲、钥匙等硬物接触,刮擦!!!

slide20

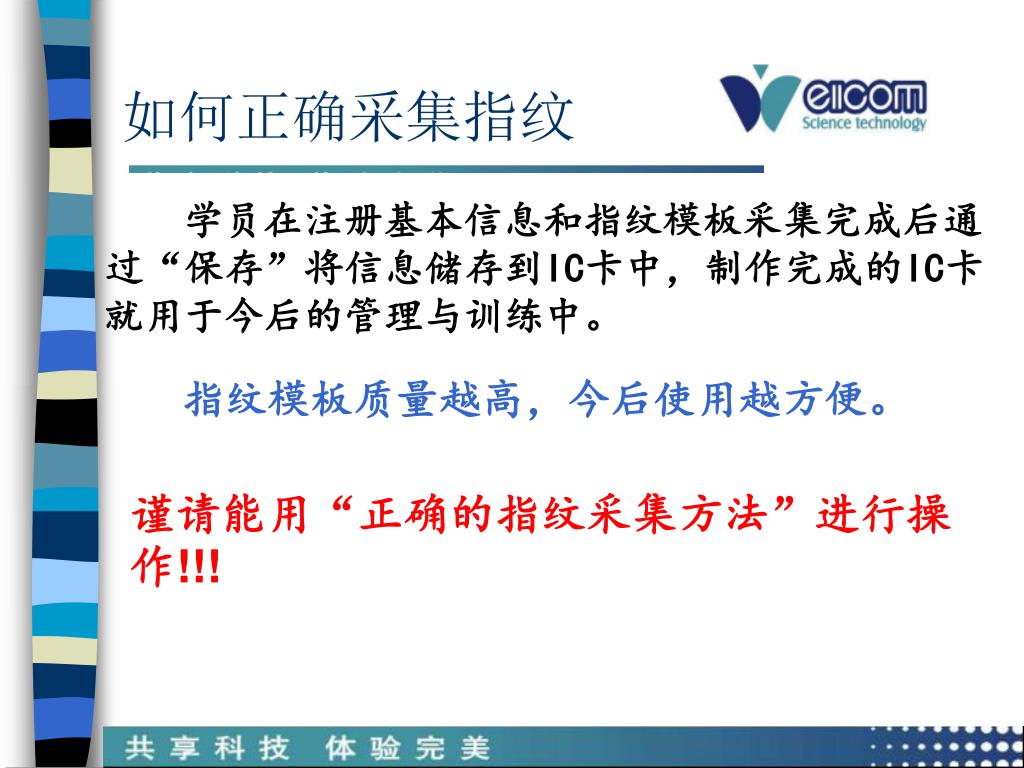

如何正确采集指纹

学员在注册基本信息和指纹模板采集完成后通过“保存”将信息储存到IC卡中,制作完成的IC卡就用于今后的管理与训练中。

指纹模板质量越高,今后使用越方便。

谨请能用“正确的指纹采集方法”进行操作!!!

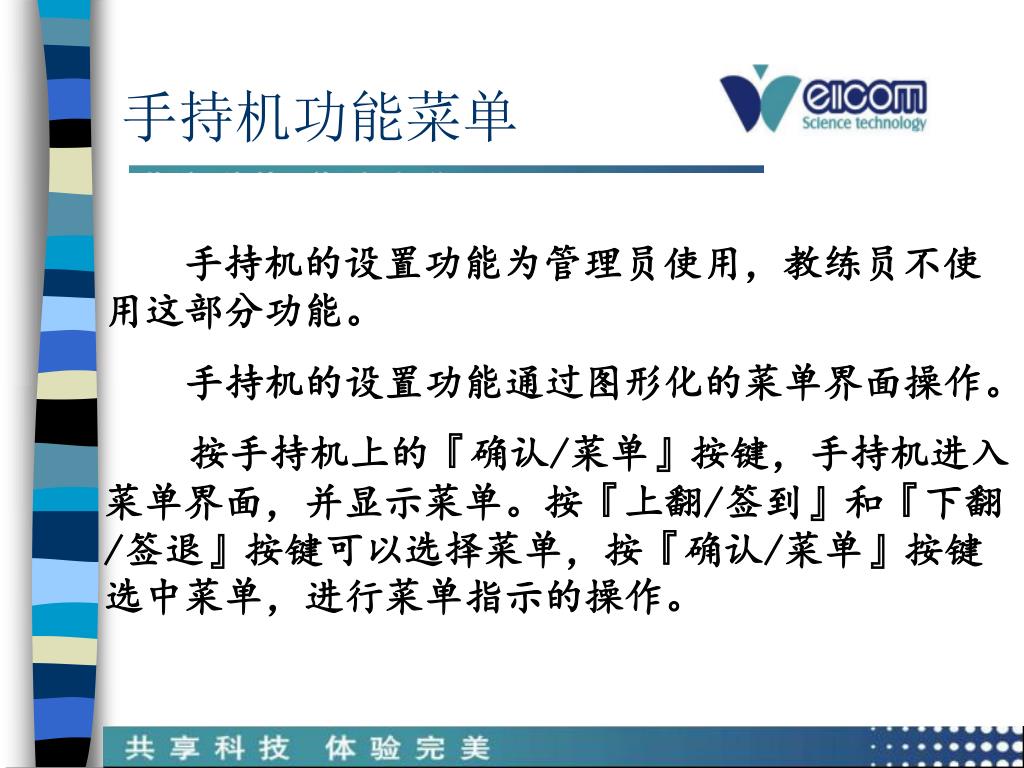

slide22
手持机功能菜单

手持机的设置功能为管理员使用,教练员不使用这部分功能。

手持机的设置功能通过图形化的菜单界面操作。

按手持机上的『确认/菜单』按键,手持机进入菜单界面,并显示菜单。按『上翻/签到』和『下翻/签退』按键可以选择菜单,按『确认/菜单』按键选中菜单,进行菜单指示的操作。

slide23
设置设备参数

插入驾校管理员IC卡,按『确认/菜单』按键出现菜单项,按『上翻/签到』和『下翻/签退』按键,可进入【设置设备参数】菜单,按『取消/换人』按键,可以在不同的设置项之间切换。在【设置状态】下,当遍历所有的设置项后,按『确认/菜单』按键即可保存并退出设置状态。

**设备参数设置**

车辆里程系数: 00970

速度告警上限: 159

信息保存周期: 3

slide24

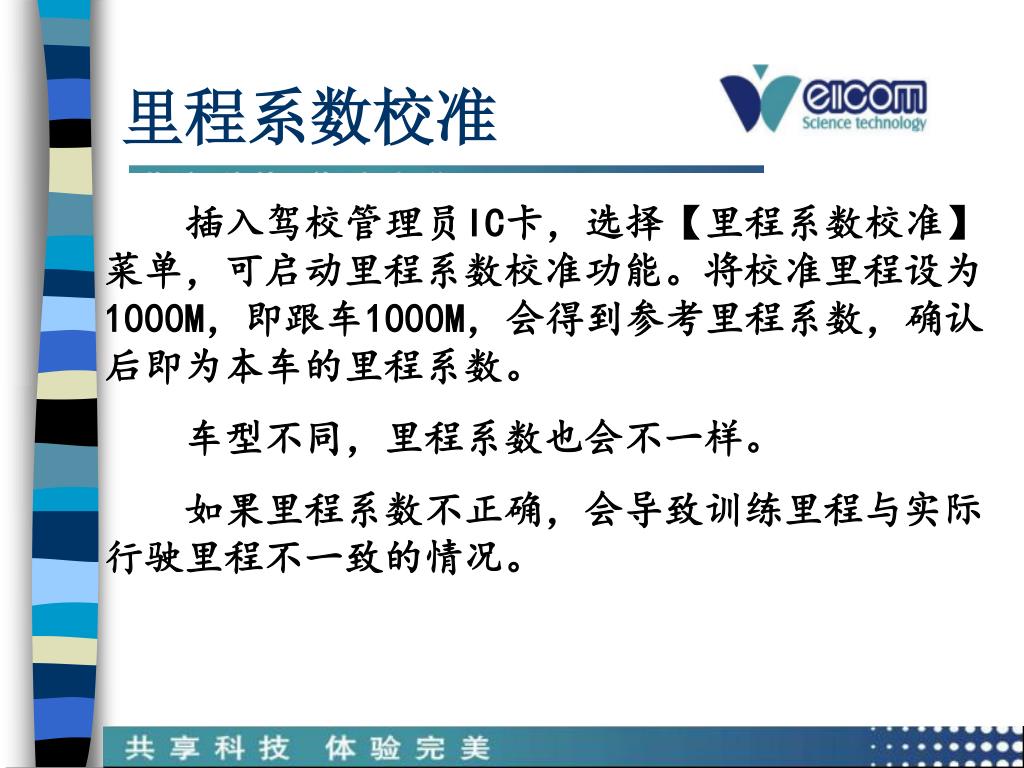

里程系数校准

插入驾校管理员IC卡,选择【里程系数校准】菜单,可启动里程系数校准功能。将校准里程设为1000M,即跟车1000M,会得到参考里程系数,确认后即为本车的里程系数。

车型不同,里程系数也会不一样。

如果里程系数不正确,会导致训练里程与实际行驶里程不一致的情况。

slide25
设备初始化

设备初始化将使使用中的手持机中的所有有效驾训信息清空。

该功能会造成数据丢失且不可复原,请慎用。

插入驾校管理员IC卡,选择【设备初始化】菜单,两次[确认]键后即可进行初始化。

slide27

手持机一天典型的操作流程

开机

信息采集

选培训科目

关机

教练员签到

教练员签退

学员签到

学员签退

更换学员

随机验证

临时签退

slide28
一天的典型操作

介绍教练员和学员在一天的训练中如何操作手持机

slide29

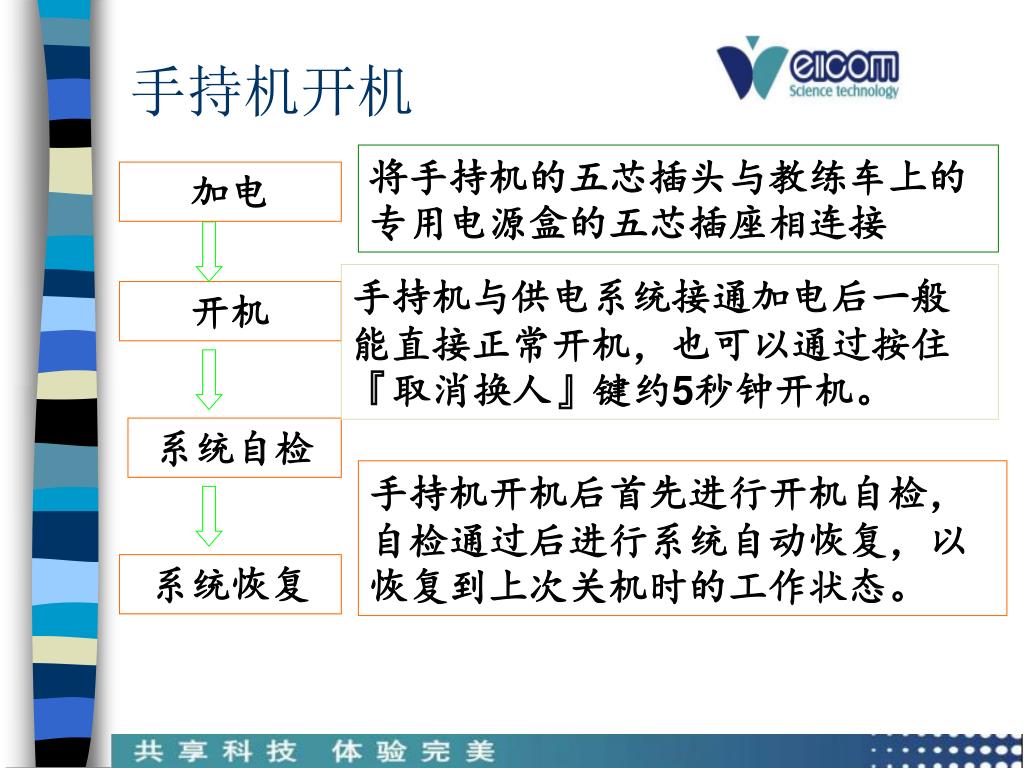

手持机开机

将手持机的五芯插头与教练车上的专用电源盒的五芯插座相连接

加电

手持机与供电系统接通加电后一般能直接正常开机,也可以通过按住『取消换人』键约5秒钟开机。

开机

系统自检

手持机开机后首先进行开机自检,自检通过后进行系统自动恢复,以恢复到上次关机时的工作状态。

系统恢复

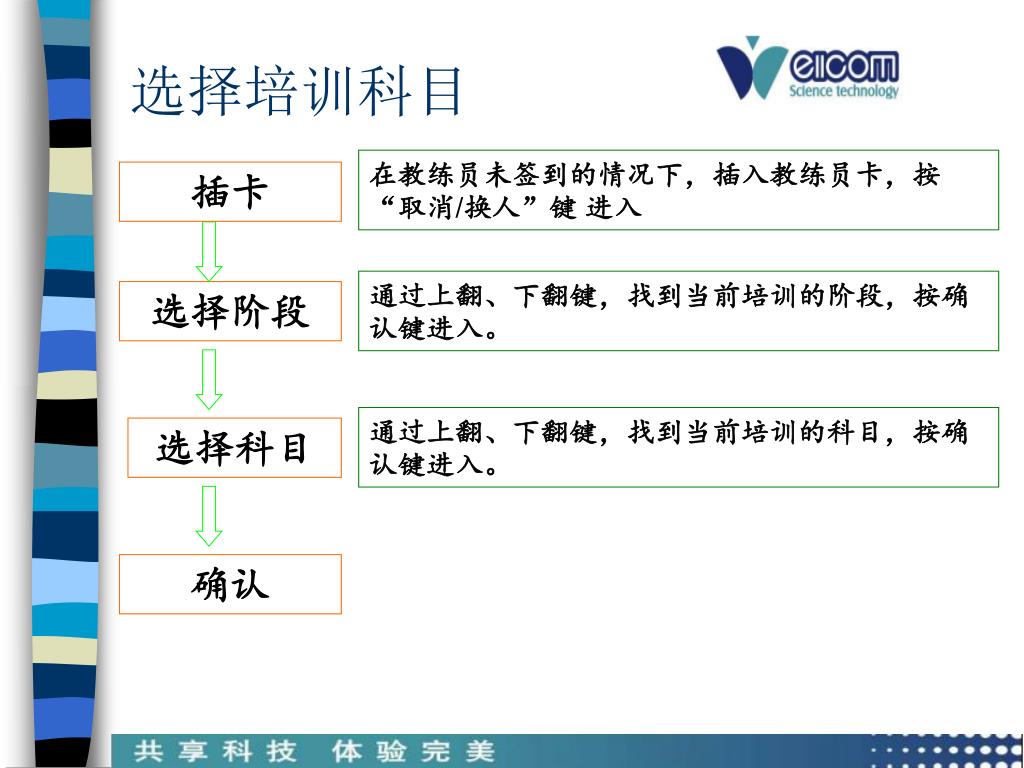

slide30
选择培训科目

在教练员未签到的情况下,插入教练员卡,按“取消/换人”键 进入

插卡

通过上翻、下翻键,找到当前培训的阶段,按确认键进入。

选择阶段

通过上翻、下翻键,找到当前培训的科目,按确认键进入。

选择科目

确认

slide31

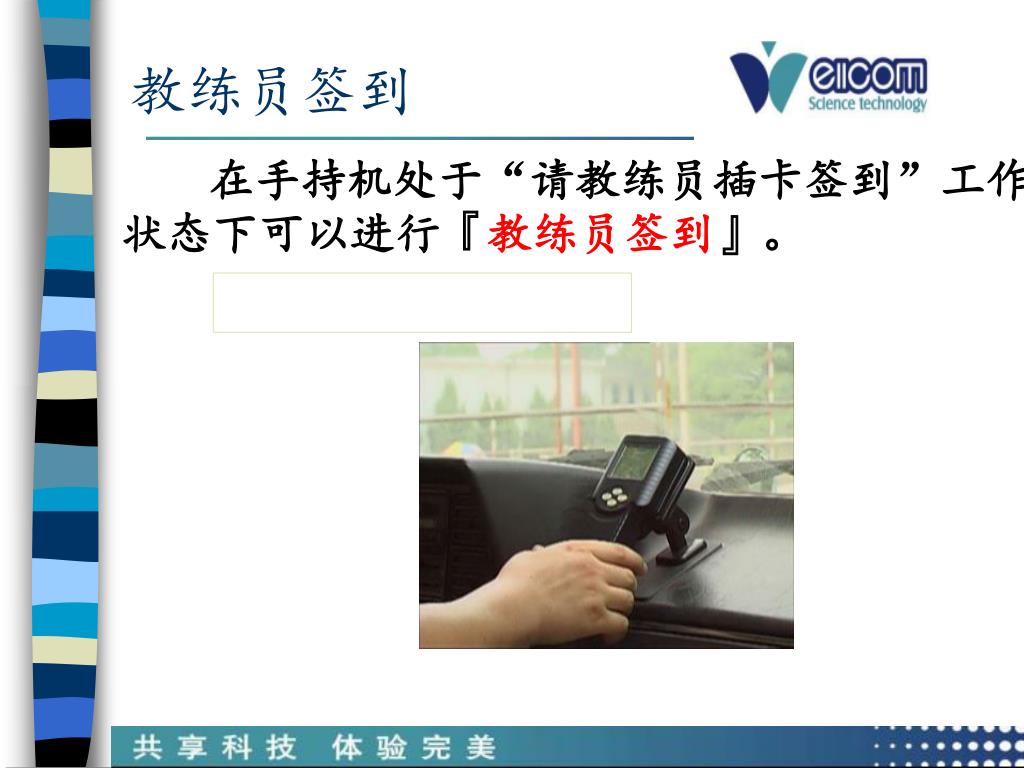

教练员签到

在手持机处于“请教练员插卡签到”工作状态下可以进行『教练员签到』。

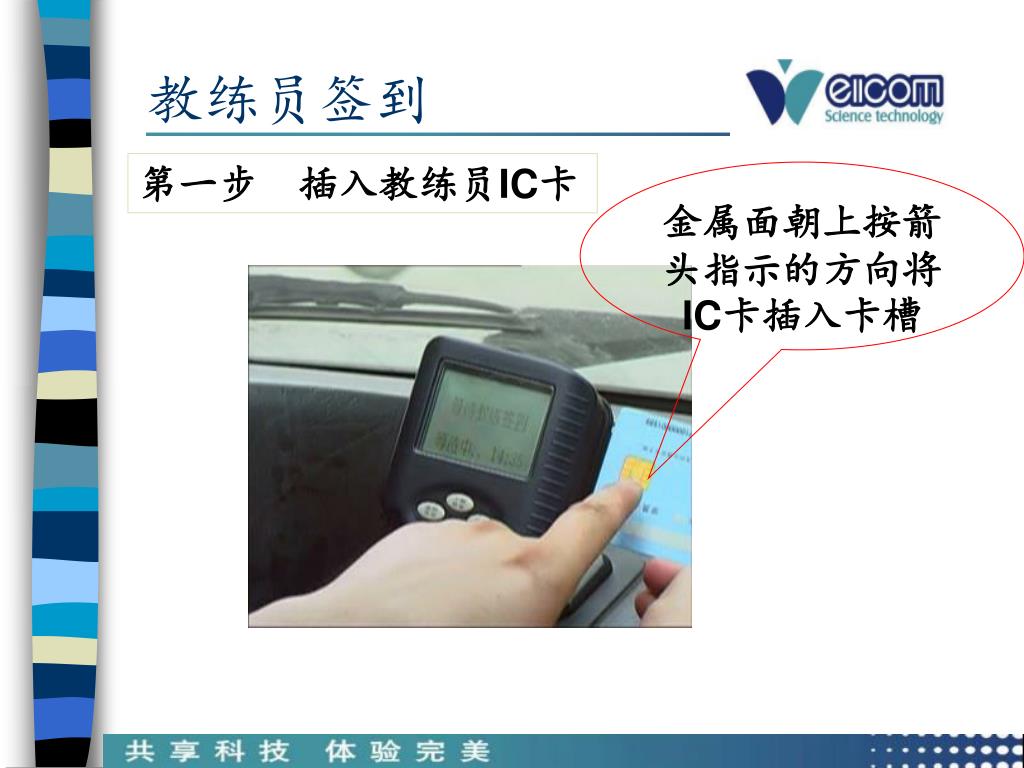

slide32
教练员签到

第一步 插入教练员IC卡

金属面朝上按箭头指示的方向将IC卡插入卡槽

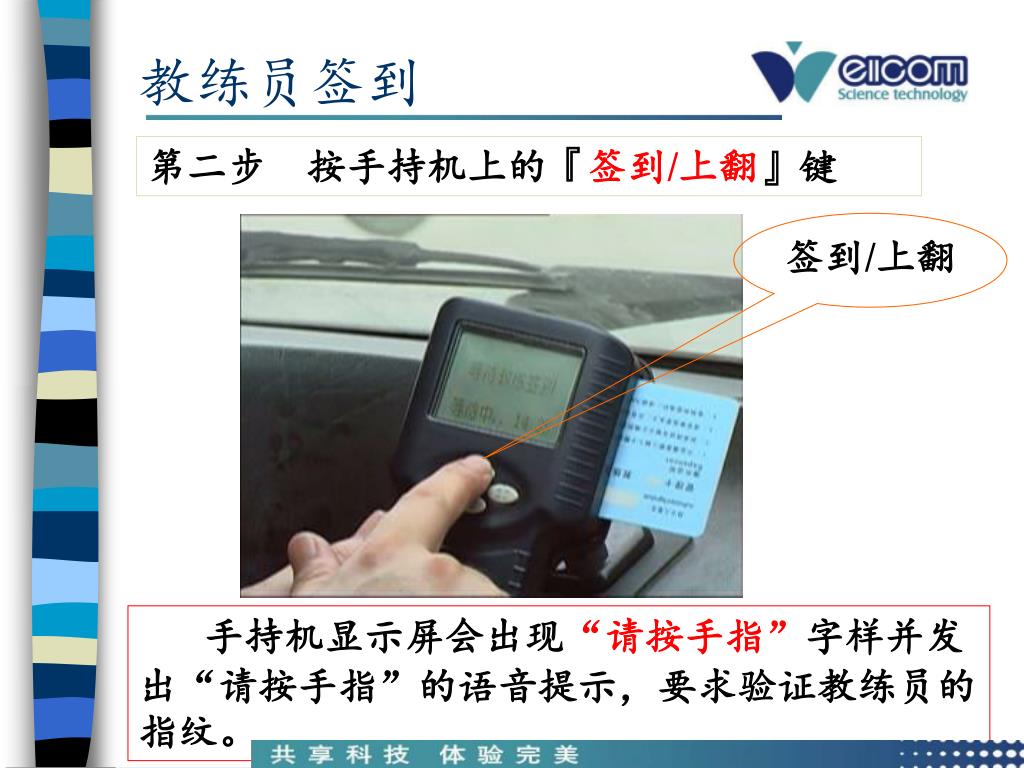

slide33
教练员签到

第二步 按手持机上的『签到/上翻』键

签到/上翻

手持机显示屏会出现“请按手指”字样并发出“请按手指”的语音提示,要求验证教练员的指纹。

slide34

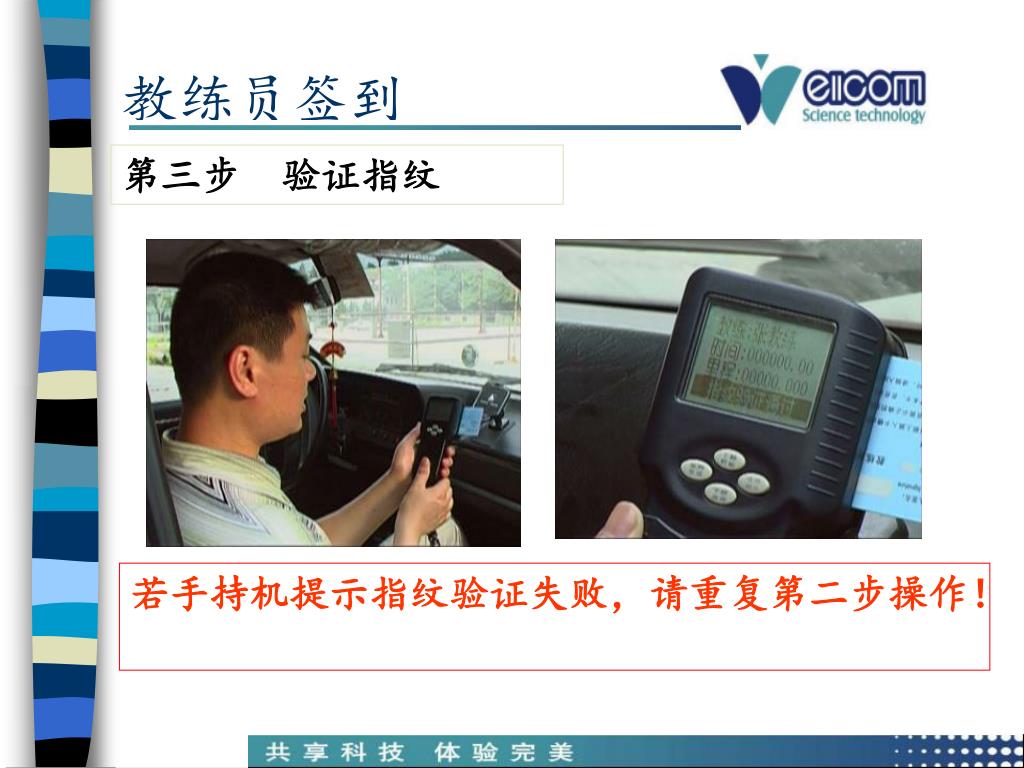

教练员签到

第三步 验证指纹

若手持机提示指纹验证失败,请重复第二步操作!

slide35

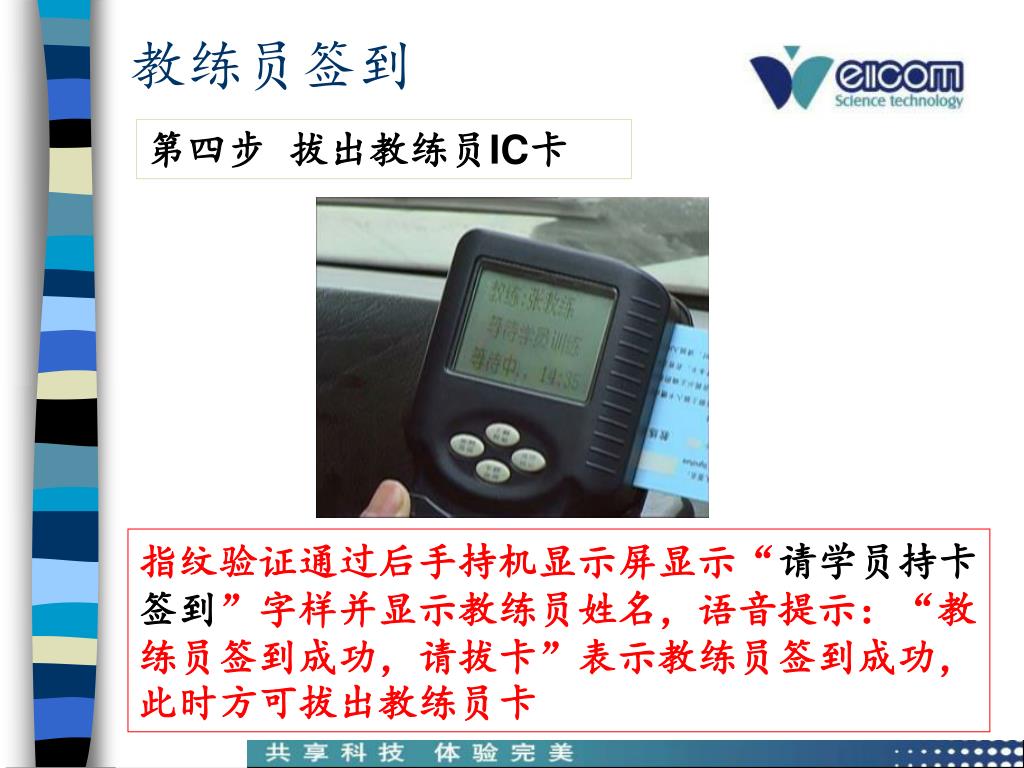

教练员签到

第四步 拔出教练员IC卡

指纹验证通过后手持机显示屏显示“请学员持卡签到”字样并显示教练员姓名,语音提示:“教练员签到成功,请拔卡”表示教练员签到成功,此时方可拔出教练员卡

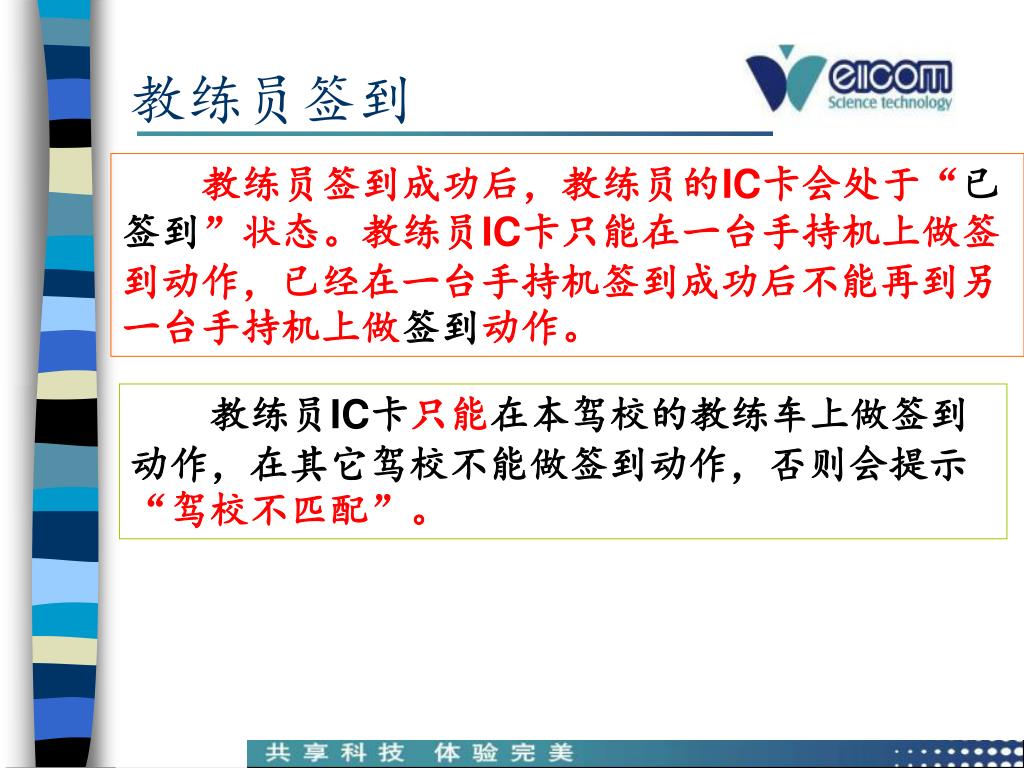

slide36
教练员签到

教练员签到成功后,教练员的IC卡会处于“已签到”状态。教练员IC卡只能在一台手持机上做签到动作,已经在一台手持机签到成功后不能再到另一台手持机上做签到动作。

  教练员IC卡只能在本驾校的教练车上做签到动作,在其它驾校不能做签到动作,否则会提示“驾校不匹配”。

slide37
学员签到

只要手持机中已经有教练签到就可以进行『学员签到』

slide38

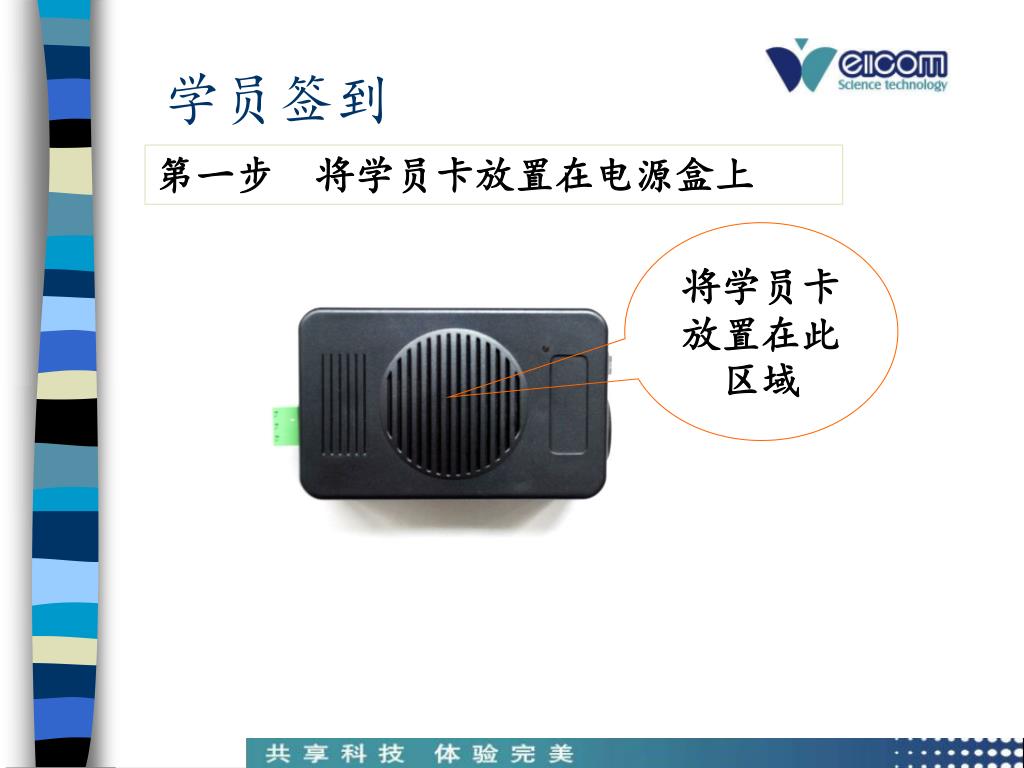

学员签到

第一步 将学员卡放置在电源盒上

将学员卡放置在此区域

slide39

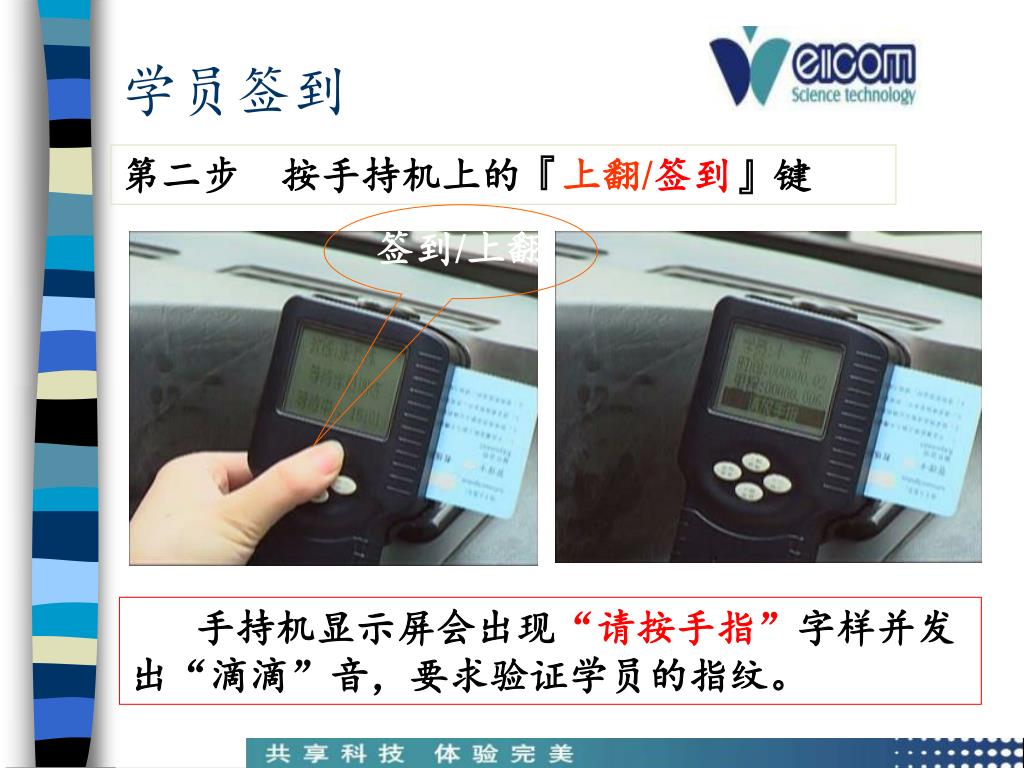

学员签到

第二步 按手持机上的『上翻/签到』键

签到/上翻

手持机显示屏会出现“请按手指”字样并发出“滴滴”音,要求验证学员的指纹。

slide40

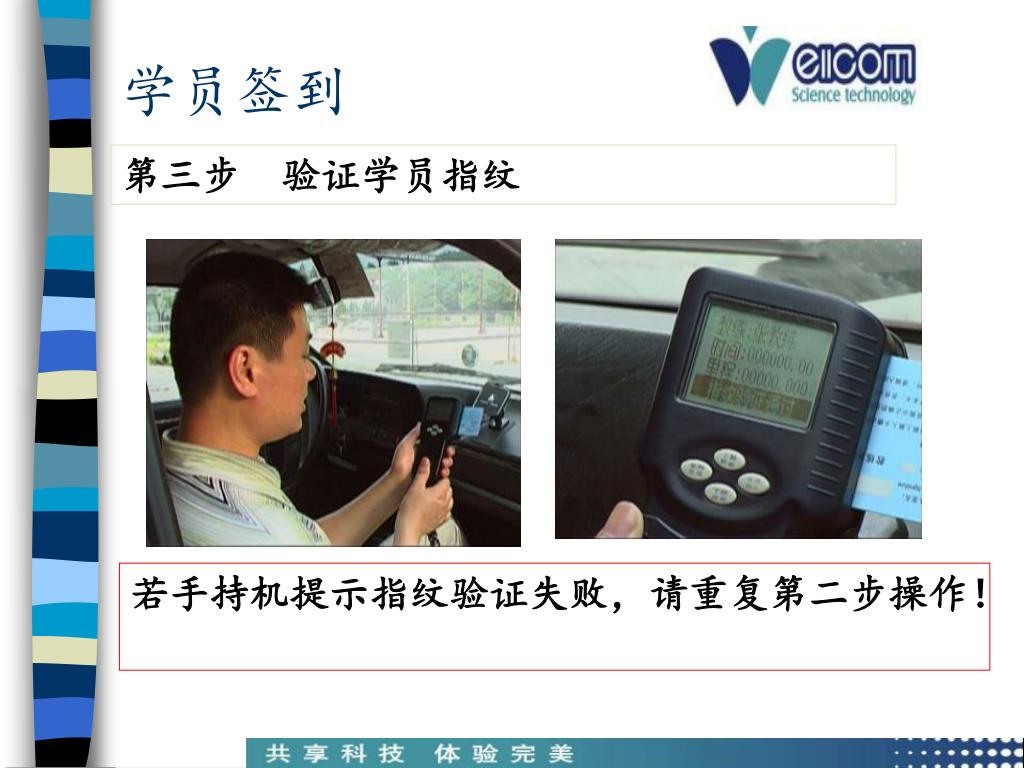

学员签到

第三步 验证学员指纹

若手持机提示指纹验证失败,请重复第二步操作!

slide41
学员签到

第四步 取下学员卡

指纹验证通过后手持机显示屏显示“签到成功”字样并进入学员训练界面,语音提示:“学员签到成功,请取回卡”表示学员签到完成,此时方可取下学员卡。

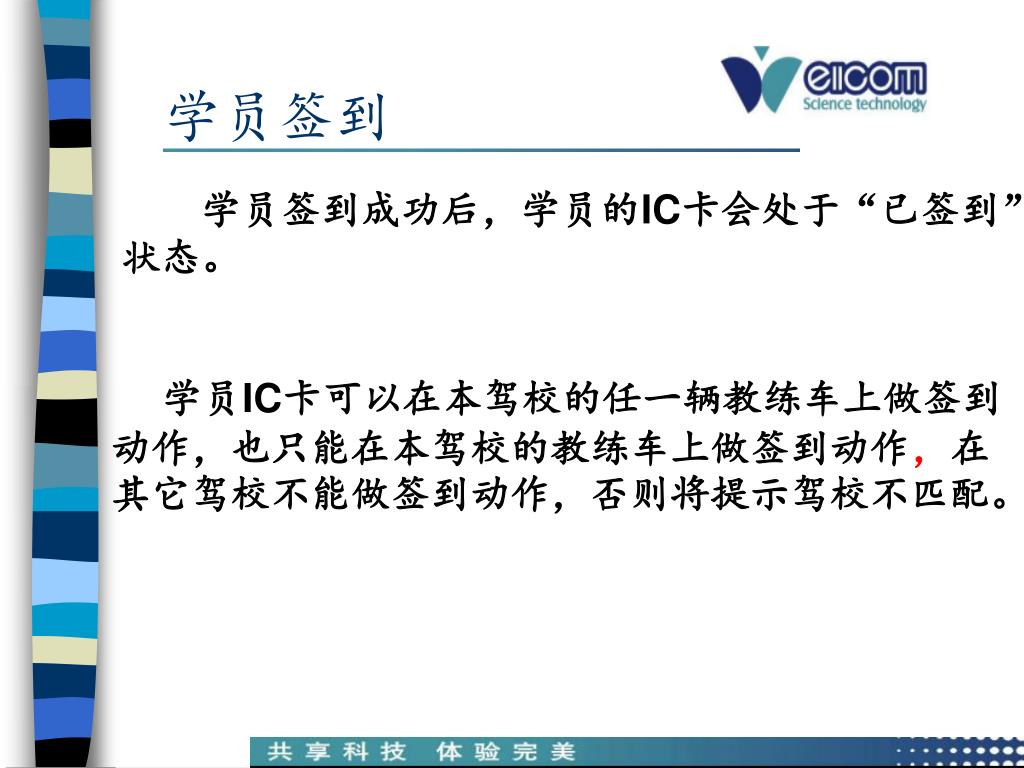

slide42
学员签到

  学员签到成功后,学员的IC卡会处于“已签到”状态。

  学员IC卡可以在本驾校的任一辆教练车上做签到动作,也只能在本驾校的教练车上做签到动作,在其它驾校不能做签到动作,否则将提示驾校不匹配。

slide44

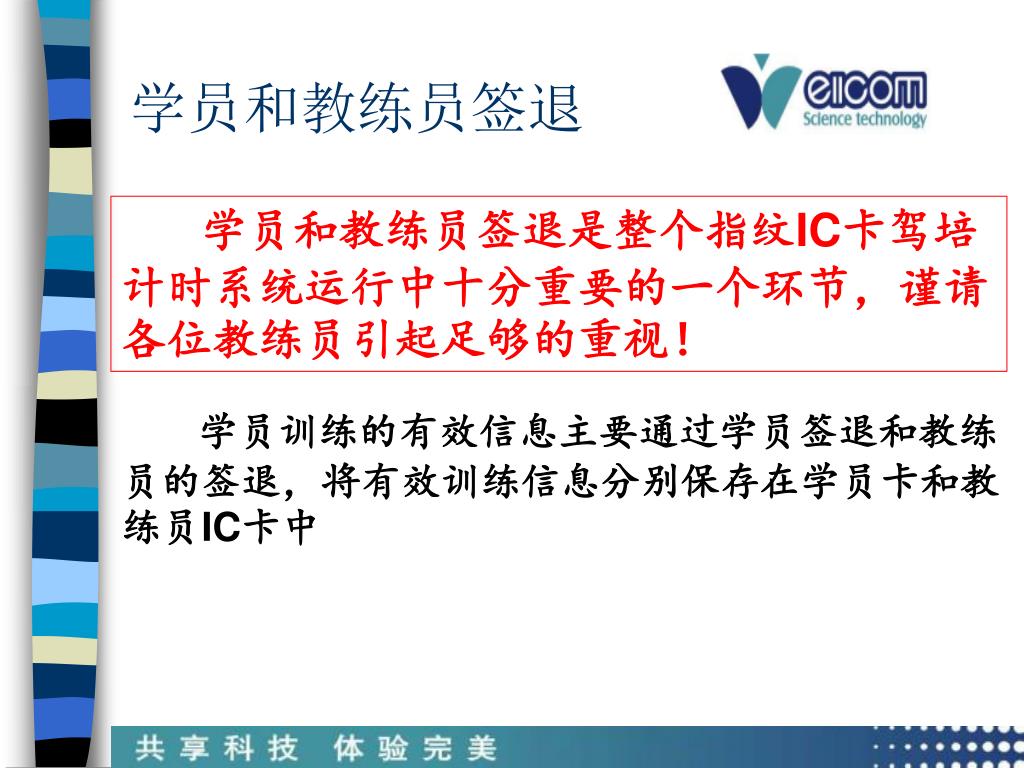

学员和教练员签退

学员和教练员签退是整个指纹IC卡驾培计时系统运行中十分重要的一个环节,谨请各位教练员引起足够的重视!

学员训练的有效信息主要通过学员签退和教练员的签退,将有效训练信息分别保存在学员卡和教练员IC卡中

slide45

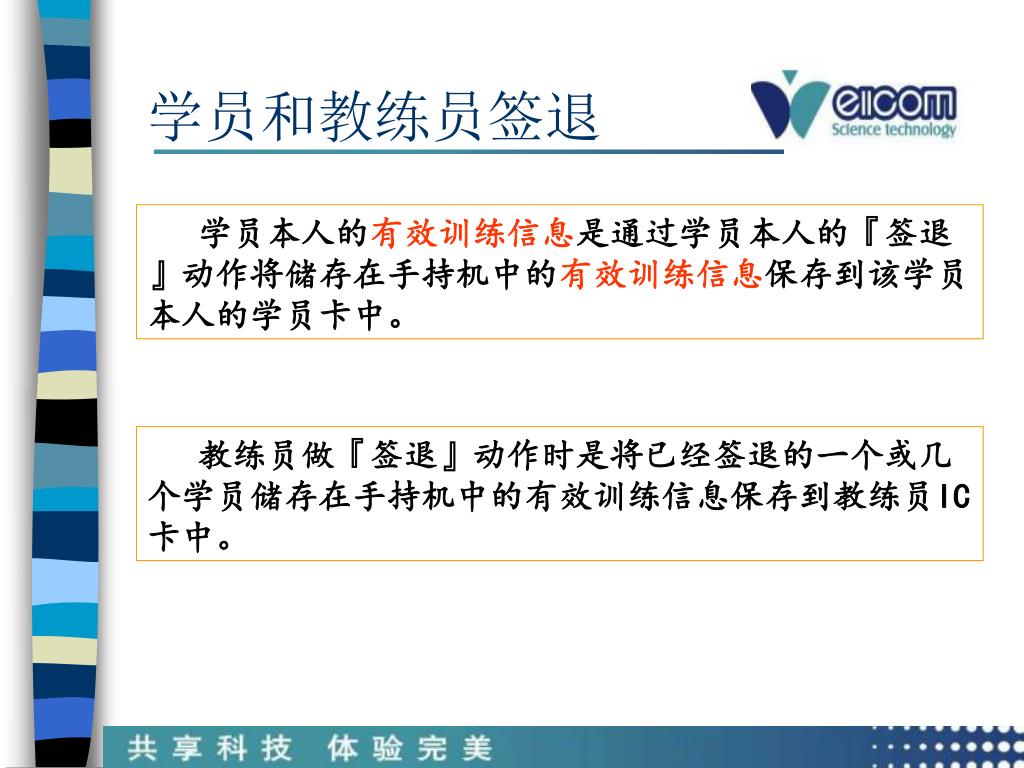

学员和教练员签退

学员本人的有效训练信息是通过学员本人的『签退』动作将储存在手持机中的有效训练信息保存到该学员本人的学员卡中。

教练员做『签退』动作时是将已经签退的一个或几个学员储存在手持机中的有效训练信息保存到教练员IC卡中。

slide46

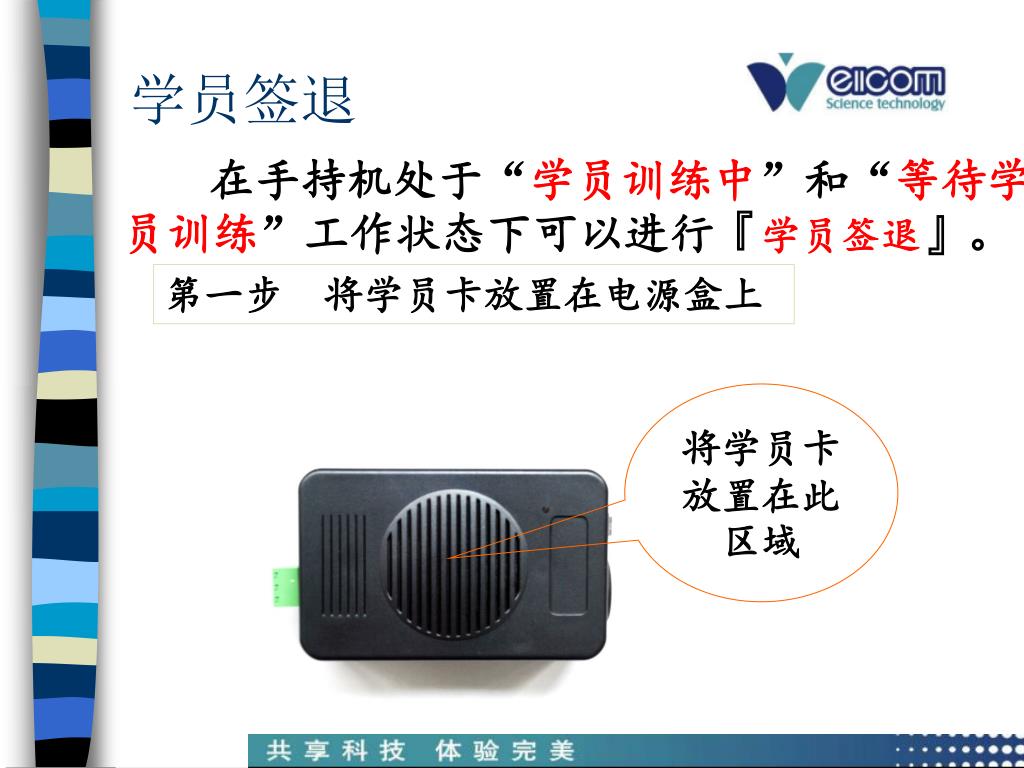

学员签退

在手持机处于“学员训练中”和“等待学员训练”工作状态下可以进行『学员签退』。

第一步 将学员卡放置在电源盒上

将学员卡放置在此区域

slide47
学员签退

第二步 按手持机上的『下翻/签退』键。

下翻/签退

请按手指

slide48

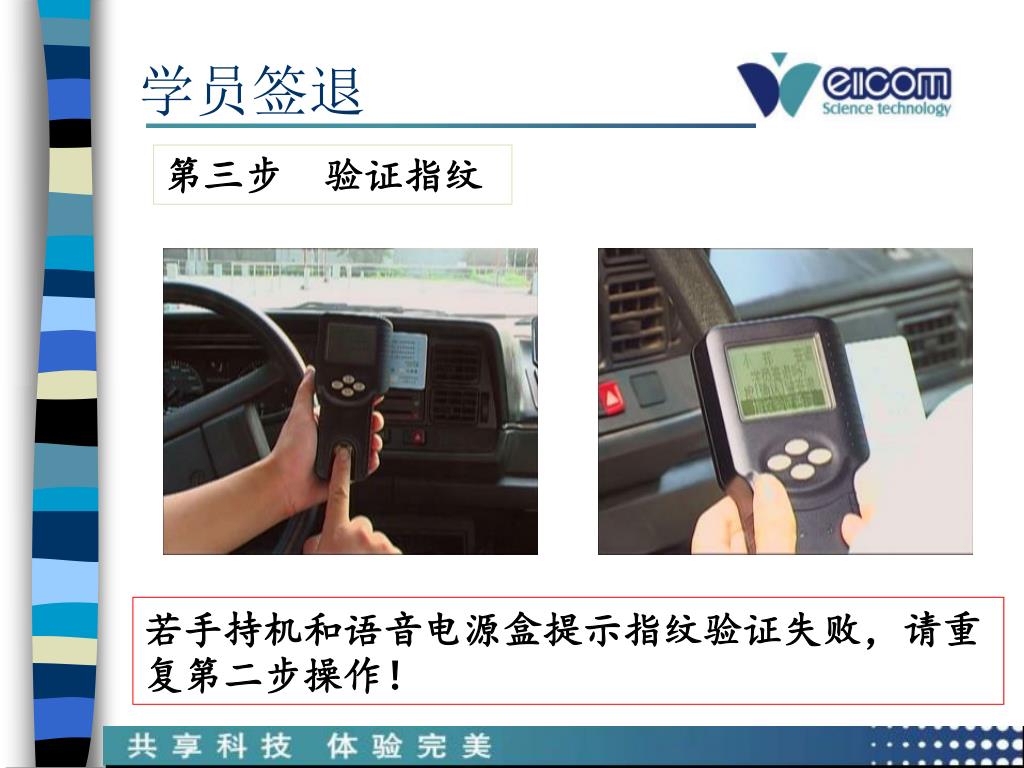

学员签退

第三步 验证指纹

若手持机和语音电源盒提示指纹验证失败,请重复第二步操作!

slide49
学员签退

第四步 取下学员卡

指纹验证通过后手持机显示屏显示“签退成功”字样,语音提示:“学员签退成功,请取回卡”表示学员签退完成,此时方可取下学员卡。

slide50

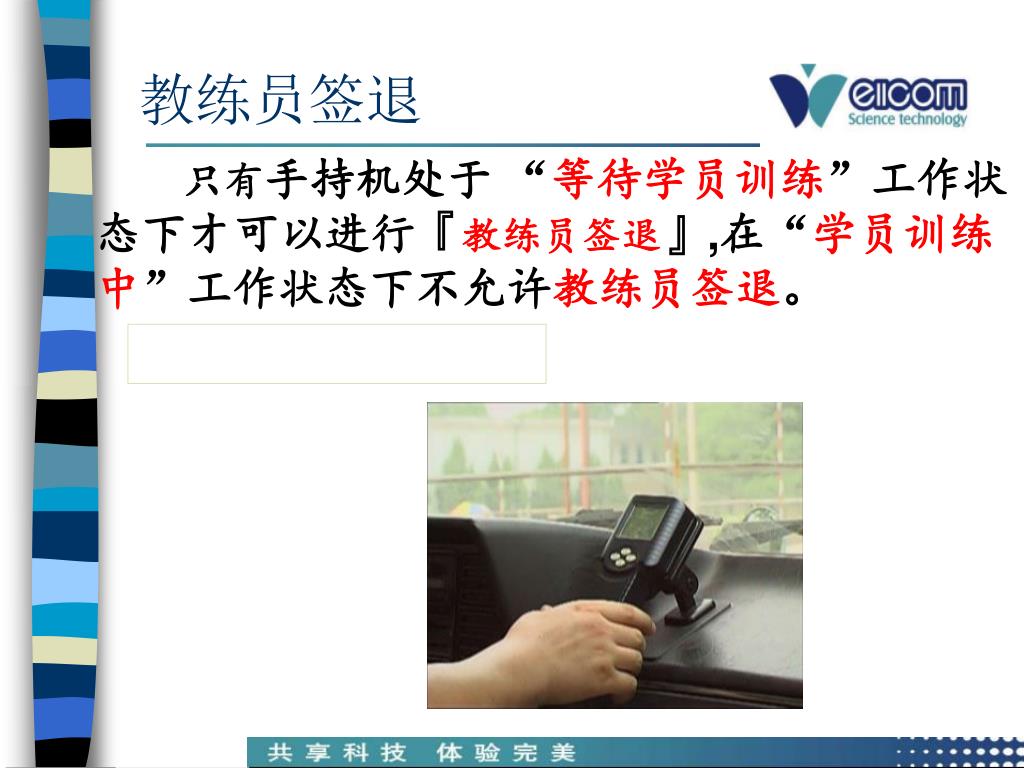

教练员签退

只有手持机处于 “等待学员训练”工作状态下才可以进行『教练员签退』,在“学员训练中”工作状态下不允许教练员签退。

slide51
教练员签退

第一步 插入教练员IC卡

金属面朝上按箭头指示的方向将IC卡插入卡槽

slide52
教练员签退

第二步 按手持机上的『下翻/签退』键

下翻/签退

slide53
教练员签退

手持机显示屏提示:“教练员签退”信息,按『确认/菜单』键后显示屏会显示“请按手指”字样,并发出“请按手指”的语音提示

确认/菜单

请按手指

slide54
教练员签退

第三步 验证指纹

若手持机和语音电源盒提示指纹验证失败,请重复上述操作!

slide55
教练员签退

教练员签退时,将已经签退的学员的有效训练信息保存到教练员IC卡中,没有签退的学员或临时签退的学员的训练信息仍然保存在手持机中。

手持机中可以保存训练信息900条,教练员IC卡可以保存训练信息250条,学员从训练开始到训练结束会产生一条训练信息。为了充分保证学员训练信息的安全性,建议各位教练员每天做到“教练员签退”并到驾校做“信息采集”。若不能做到每天签退,一周内一定要进行“教练员签退”并到驾校做“信息采集”。

slide56
其它说明

计时方式

  本系统采取是“车动计时”的计时方式,当车轮发生移动时开始计时,车轮停止移动时延迟一定时间后停止计时。

手持机关机

通过按住『取消换人』键约5秒钟可以关机。

slide58
设备组成及功能

制卡设备由一个IC卡读写感应器和一个指纹采集仪组成 。

制卡设备的主要功能包括制作学员卡、指纹采集、驾训信息采集。

slide59
学员制卡

介绍如何将学员基本信息保存到学员卡中。

slide60
学员制卡

将空白学员卡放置在IC卡读写感应器 的感应卡读卡区。

放卡

输入信息

在驾校管理系统中,输入学员的基本信息。

当系统提示输入指纹信息时,由学员本人选择常用的手指{一般为左右手大拇指},在指纹采集仪上录入指纹,将手指按在指纹仪上停留数秒,系统提示“指纹采集成功”即可。

输入指纹

制卡成功

slide61
信息采集

介绍如何将有效的训练时间保存到驾校的电脑中

slide62
信息采集

  学员的有效训练信息的汇总主要是通过教练员IC卡定期到驾校的系统管理机上做“信息采集”来完成。

好的,张教练请您稍等!

小郑,我来做IC卡的信息采集。

slide63
信息采集

当教练员IC卡信息采集时系统会将教练员IC卡的训练信息保存到驾校的系统管理软件的数据库中并将教练员IC卡的训练信息“清零”。

当教练员IC卡不能正常进行信息采集时,也可以通过学员卡或者手持机到驾校的系统管理机上进行“信息采集”。

  通过学员卡或者手持机进行“信息采集”不会将卡内或手持机内的信息“清零”。
