项目二工程地质分析模块 1 岩体边坡稳定分析

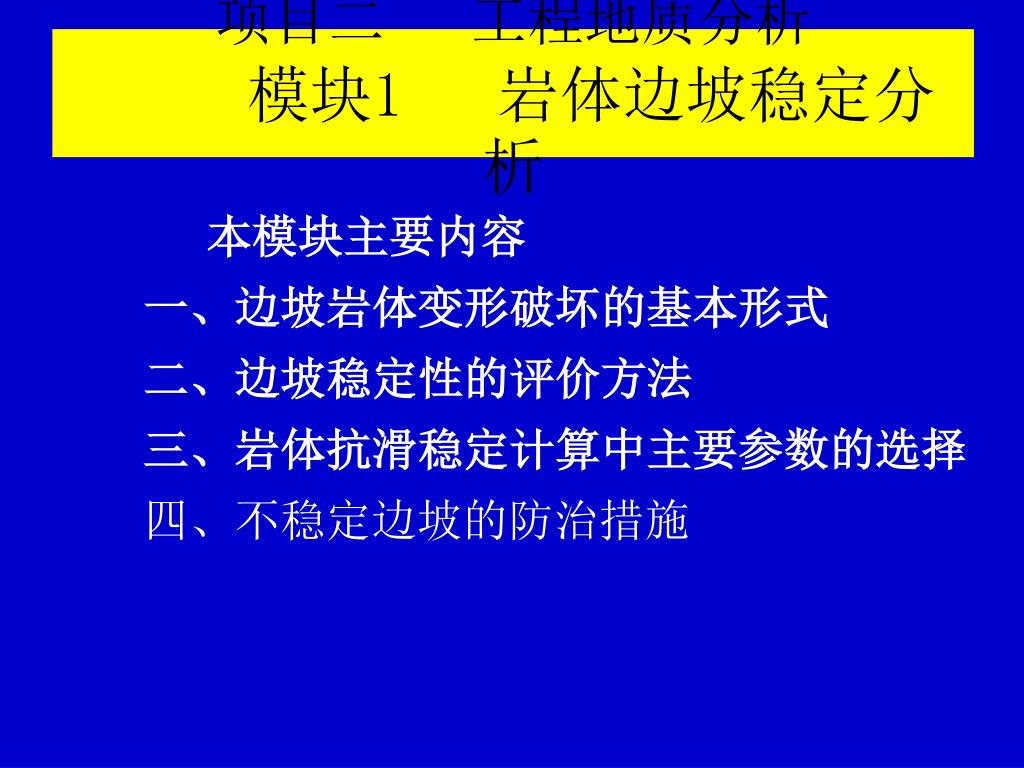

项目二工程地质分析模块1 岩体边坡稳定分析本模块主要内容一、边坡岩体变形破坏的基本形式二、边坡稳定性的评价方法三、岩体抗滑稳定计算中主要参数的选择四、不稳定边坡的防治措施

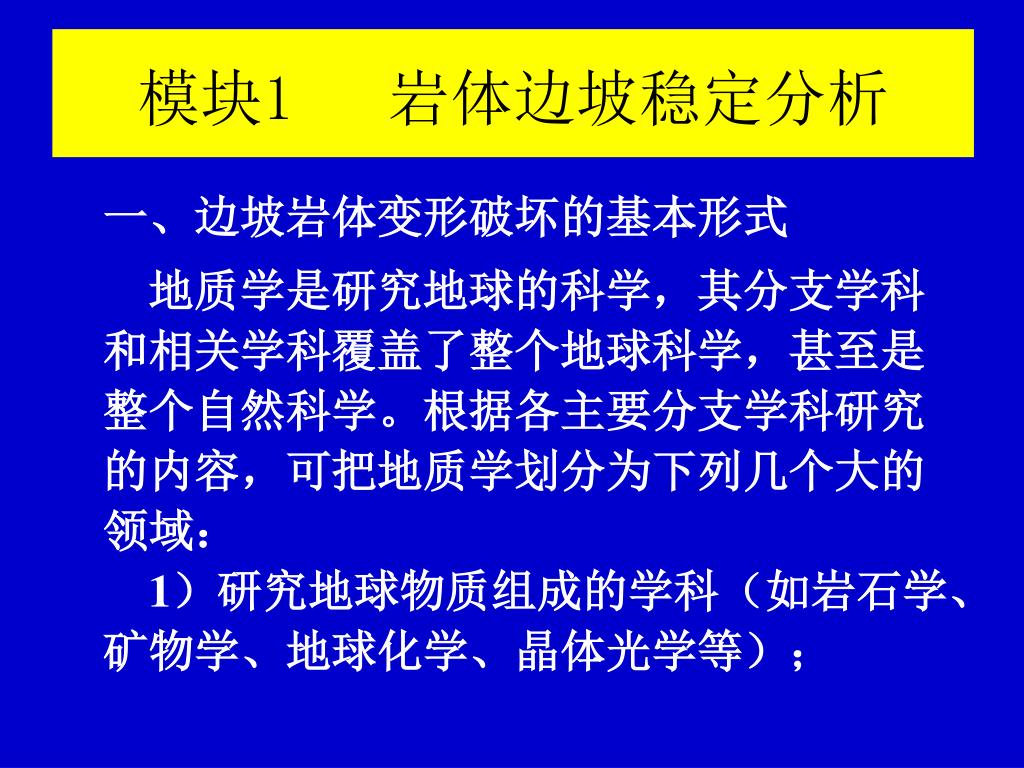

模块1 岩体边坡稳定分析 一、边坡岩体变形破坏的基本形式地质学是研究地球的科学，其分支学科和相关学科覆盖了整个地球科学，甚至是整个自然科学。根据各主要分支学科研究的内容，可把地质学划分为下列几个大的领域： 1）研究地球物质组成的学科（如岩石学、矿物学、地球化学、晶体光学等）；

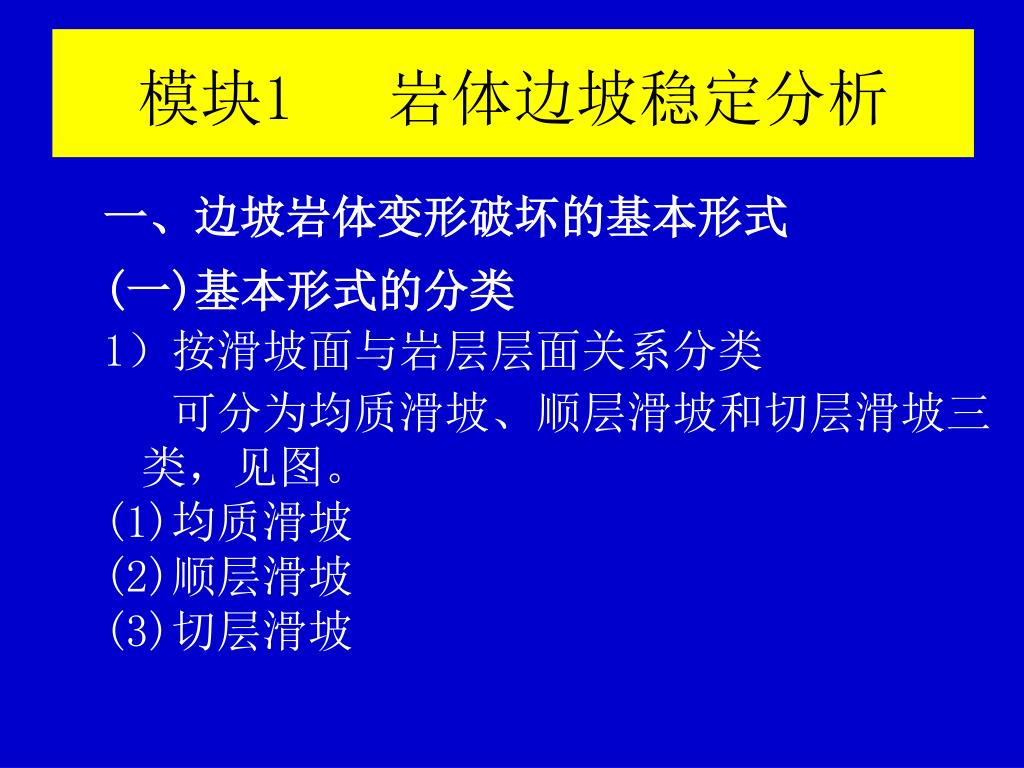

模块1 岩体边坡稳定分析 • 一、边坡岩体变形破坏的基本形式 • (一)基本形式的分类 • 1）按滑坡面与岩层层面关系分类 • 可分为均质滑坡、顺层滑坡和切层滑坡三类，见图。 • 均质滑坡 • 顺层滑坡 • 切层滑坡

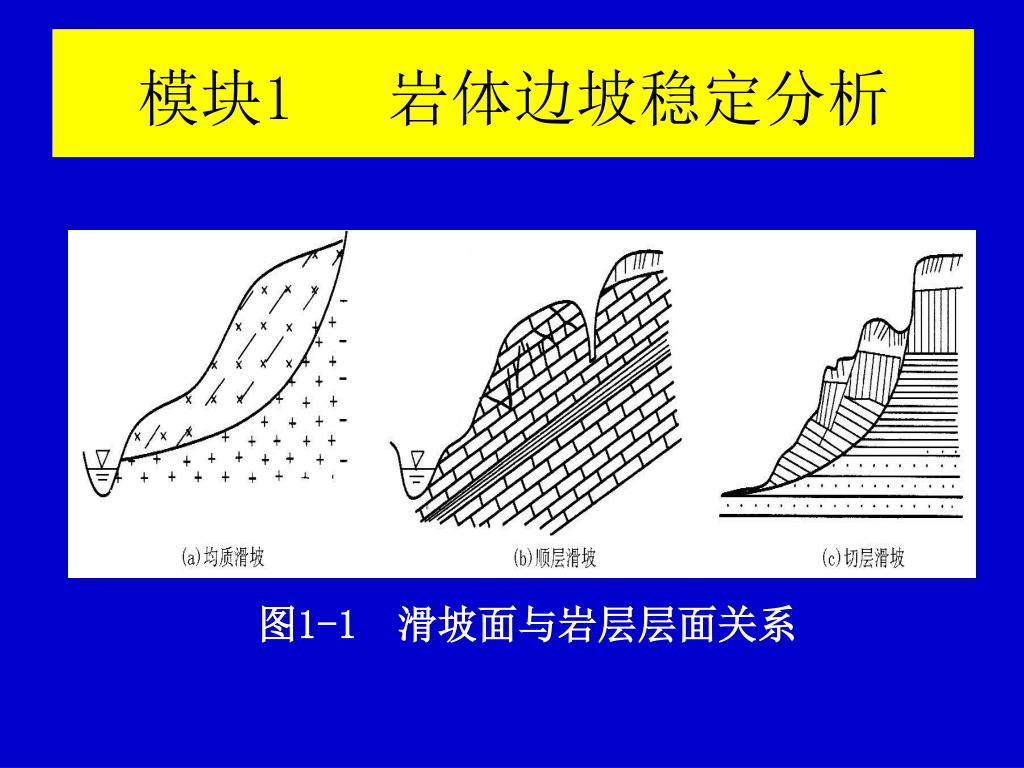

模块1 岩体边坡稳定分析 图1-1 滑坡面与岩层层面关系

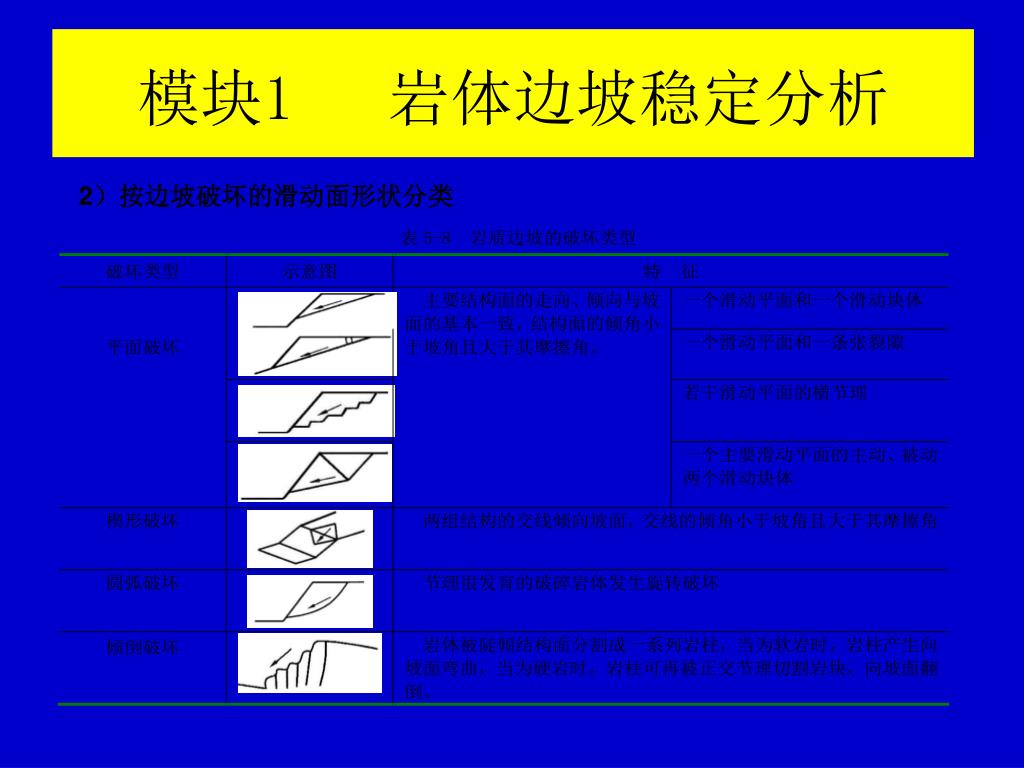

模块1 岩体边坡稳定分析 2）按边坡破坏的滑动面形状分类

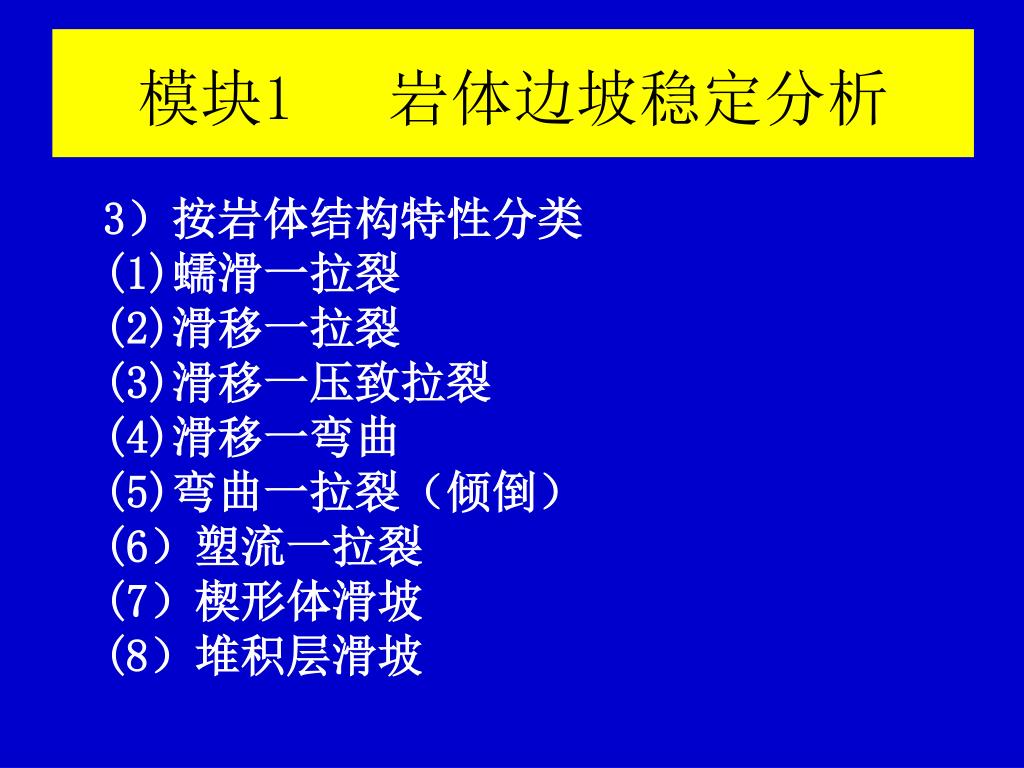

模块1 岩体边坡稳定分析 3）按岩体结构特性分类 (1)蠕滑一拉裂 (2)滑移一拉裂 (3)滑移一压致拉裂 (4)滑移一弯曲 (5)弯曲一拉裂（倾倒） (6）塑流一拉裂 (7）楔形体滑坡 (8）堆积层滑坡

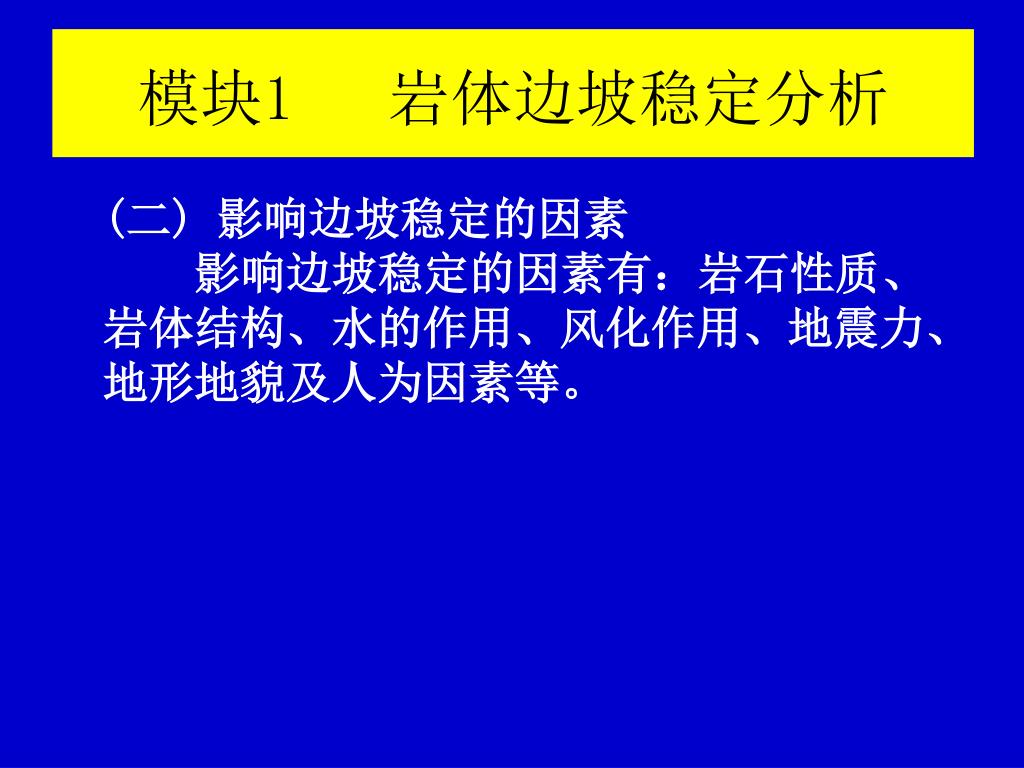

模块1 岩体边坡稳定分析 (二) 影响边坡稳定的因素影响边坡稳定的因素有：岩石性质、岩体结构、水的作用、风化作用、地震力、地形地貌及人为因素等。

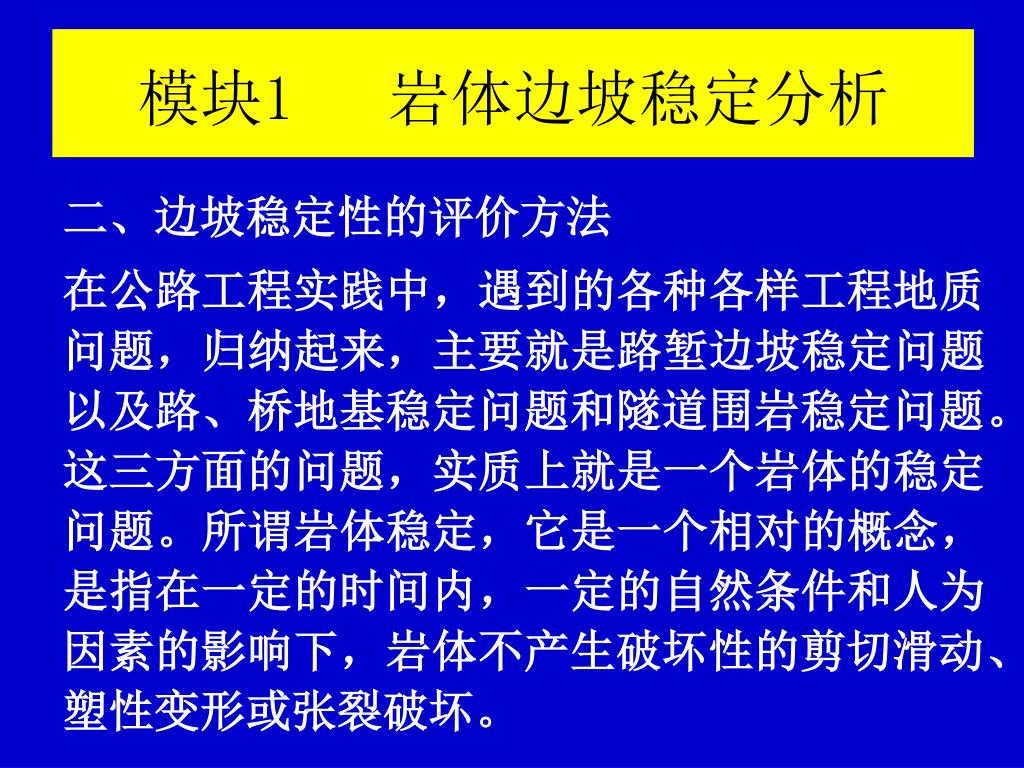

模块1 岩体边坡稳定分析 二、边坡稳定性的评价方法在公路工程实践中，遇到的各种各样工程地质问题，归纳起来，主要就是路堑边坡稳定问题以及路、桥地基稳定问题和隧道围岩稳定问题。这三方面的问题，实质上就是一个岩体的稳定问题。所谓岩体稳定，它是一个相对的概念，是指在一定的时间内，一定的自然条件和人为因素的影响下，岩体不产生破坏性的剪切滑动、塑性变形或张裂破坏。

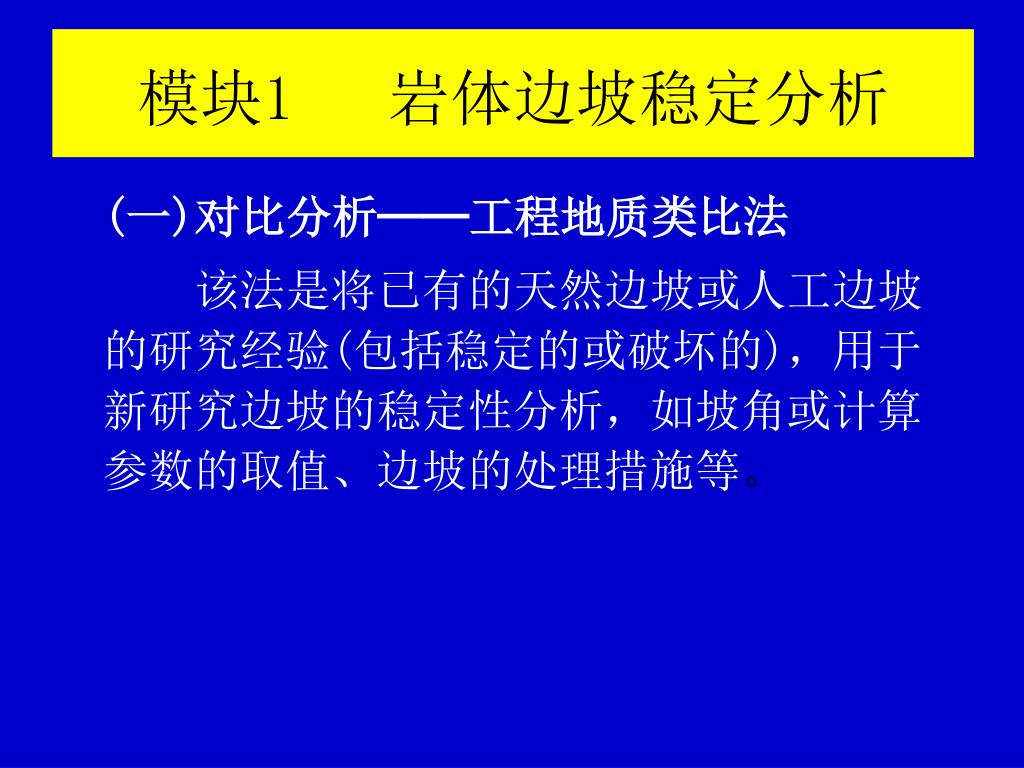

模块1 岩体边坡稳定分析 (一)对比分析──工程地质类比法该法是将已有的天然边坡或人工边坡的研究经验(包括稳定的或破坏的)，用于新研究边坡的稳定性分析，如坡角或计算参数的取值、边坡的处理措施等。

模块1 岩体边坡稳定分析

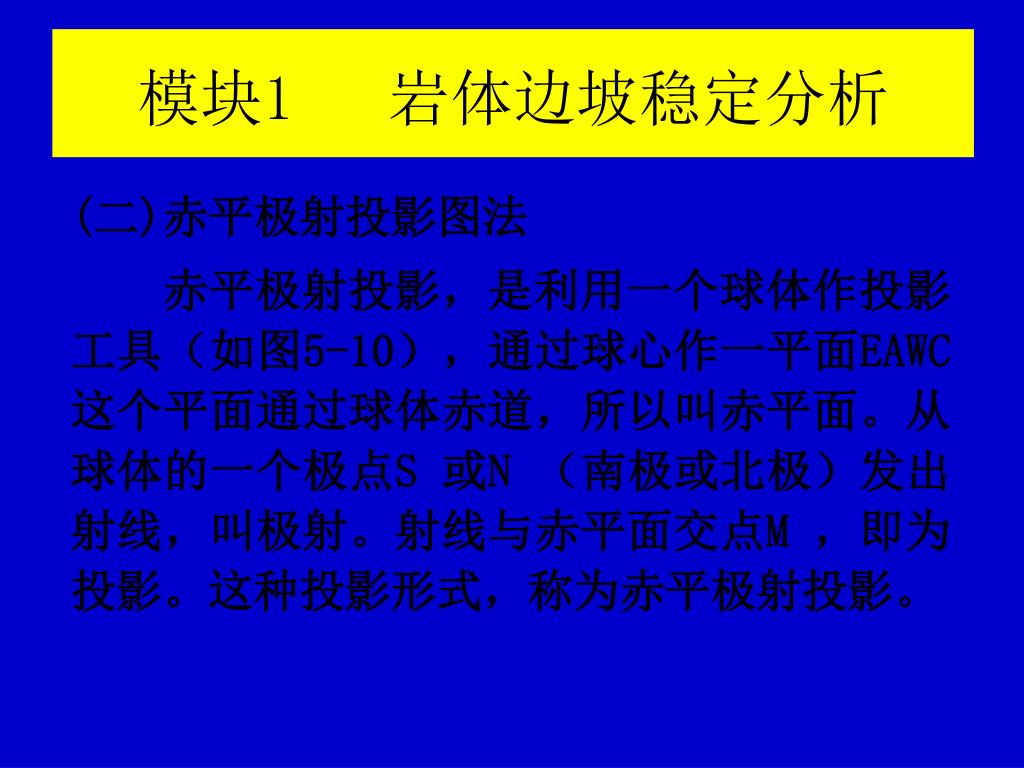

模块1 岩体边坡稳定分析 (二)赤平极射投影图法赤平极射投影，是利用一个球体作投影工具（如图5-10），通过球心作一平面EAWC这个平面通过球体赤道，所以叫赤平面。从球体的一个极点S 或N （南极或北极）发出射线，叫极射。射线与赤平面交点M ，即为投影。这种投影形式，称为赤平极射投影。

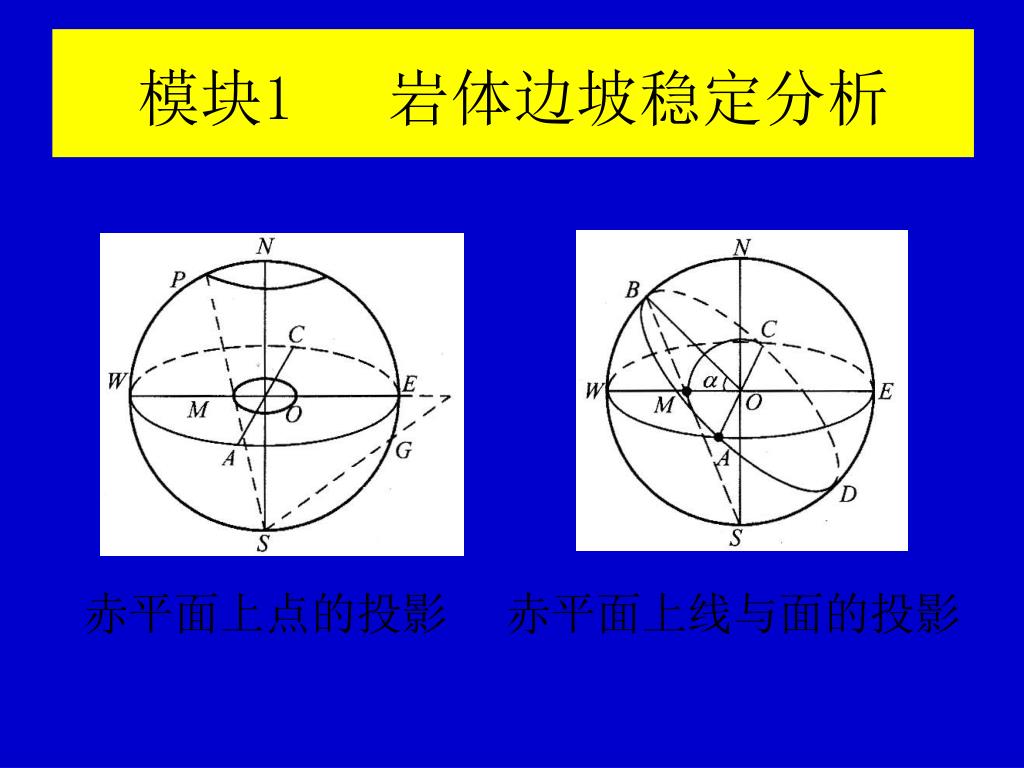

模块1 岩体边坡稳定分析 赤平面上点的投影赤平面上线与面的投影

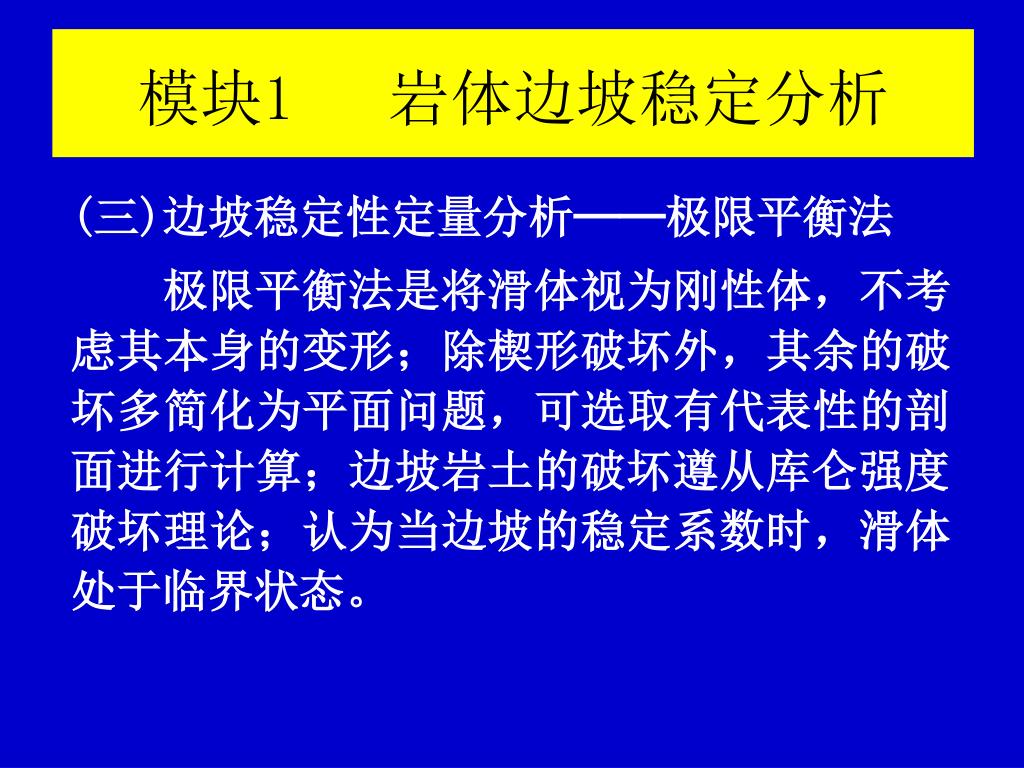

模块1 岩体边坡稳定分析 (三)边坡稳定性定量分析──极限平衡法极限平衡法是将滑体视为刚性体，不考虑其本身的变形；除楔形破坏外，其余的破坏多简化为平面问题，可选取有代表性的剖面进行计算；边坡岩土的破坏遵从库仑强度破坏理论；认为当边坡的稳定系数时，滑体处于临界状态。

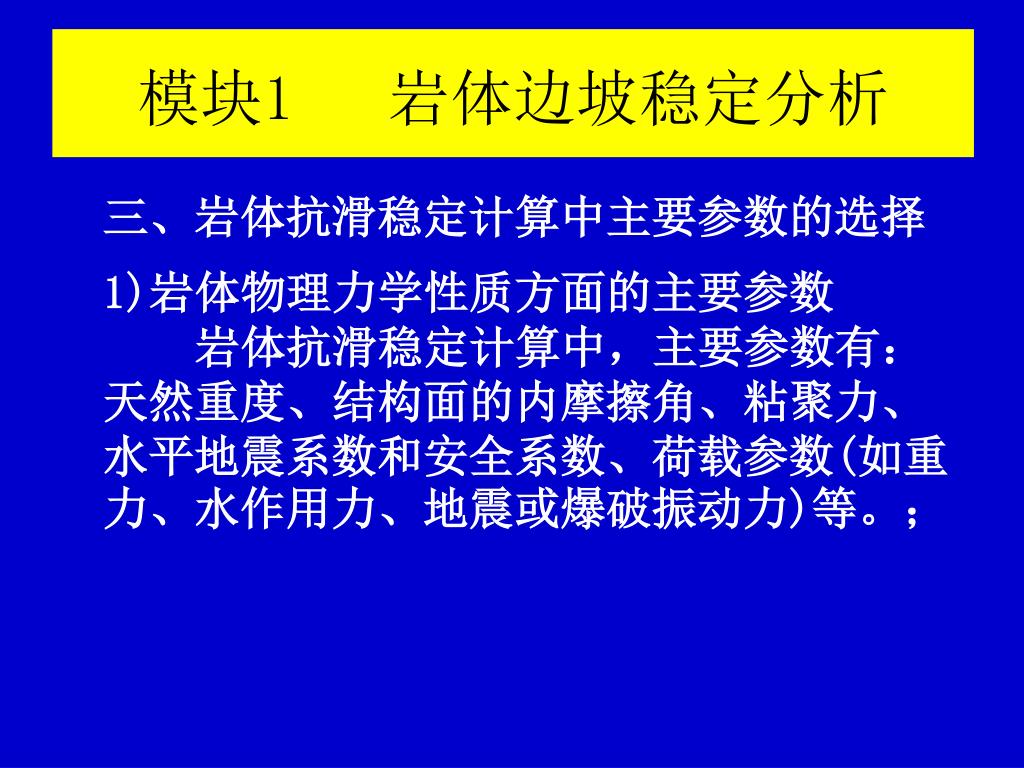

模块1 岩体边坡稳定分析 三、岩体抗滑稳定计算中主要参数的选择 1)岩体物理力学性质方面的主要参数岩体抗滑稳定计算中，主要参数有：天然重度、结构面的内摩擦角、粘聚力、水平地震系数和安全系数、荷载参数(如重力、水作用力、地震或爆破振动力)等。；

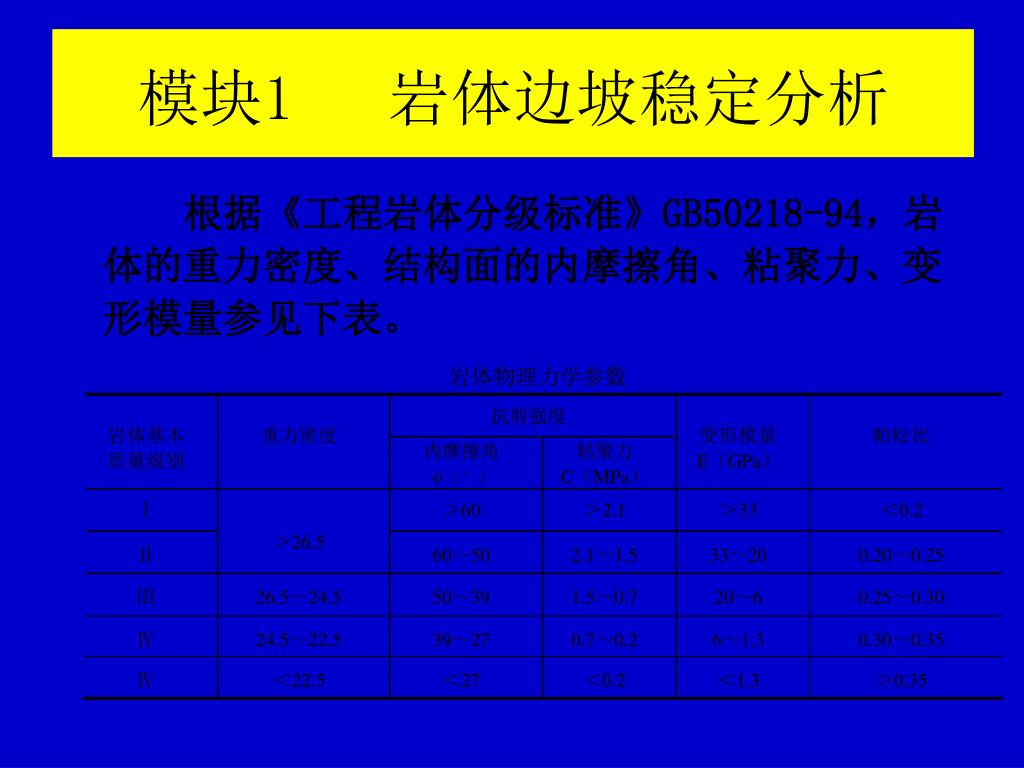

模块1 岩体边坡稳定分析 根据《工程岩体分级标准》GB50218-94，岩体的重力密度、结构面的内摩擦角、粘聚力、变形模量参见下表。

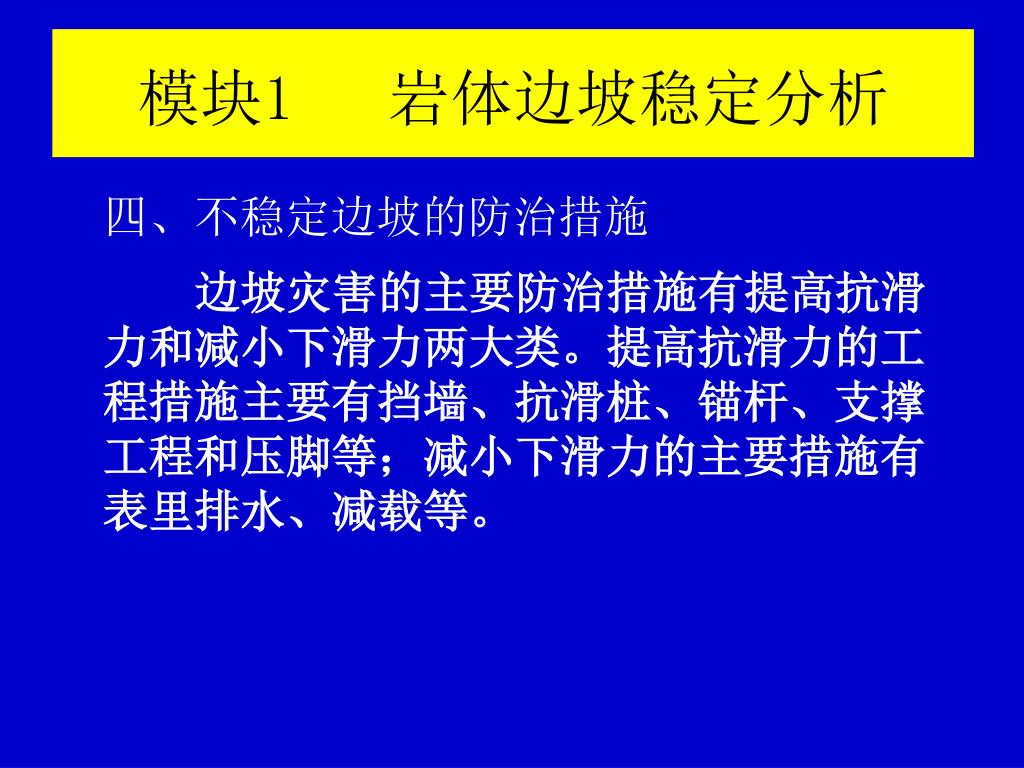

模块1 岩体边坡稳定分析 四、不稳定边坡的防治措施边坡灾害的主要防治措施有提高抗滑力和减小下滑力两大类。提高抗滑力的工程措施主要有挡墙、抗滑桩、锚杆、支撑工程和压脚等；减小下滑力的主要措施有表里排水、减载等。

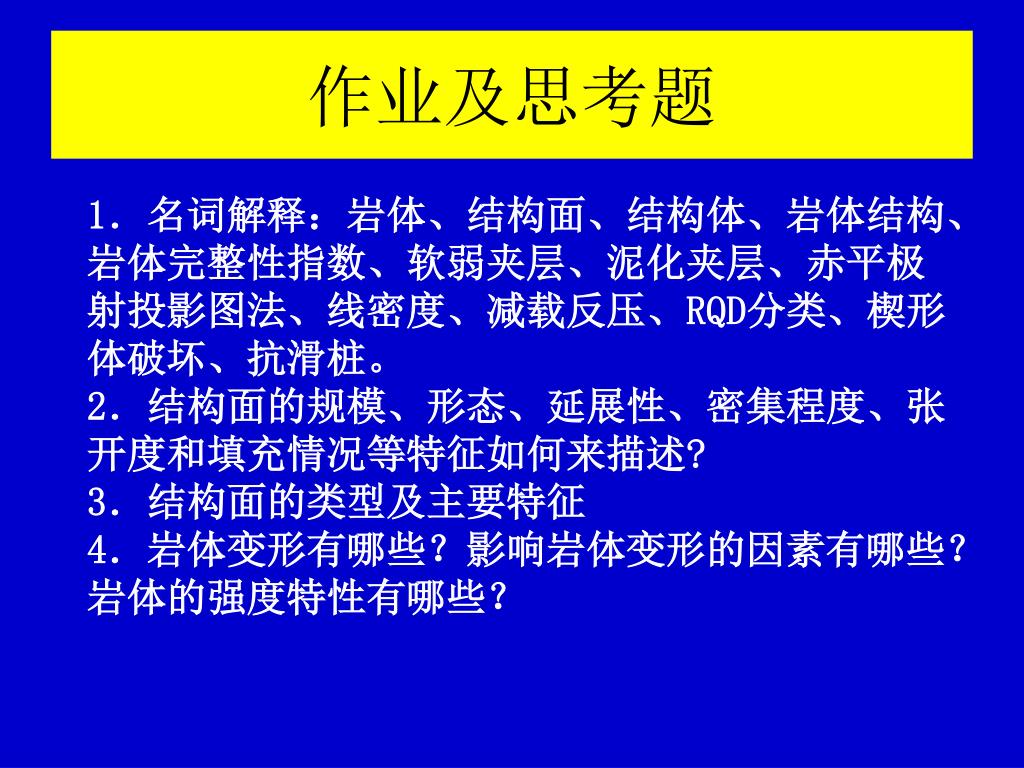

作业及思考题 1．名词解释：岩体、结构面、结构体、岩体结构、岩体完整性指数、软弱夹层、泥化夹层、赤平极射投影图法、线密度、减载反压、RQD分类、楔形体破坏、抗滑桩。 2．结构面的规模、形态、延展性、密集程度、张开度和填充情况等特征如何来描述? 3．结构面的类型及主要特征 4．岩体变形有哪些？影响岩体变形的因素有哪些？岩体的强度特性有哪些？

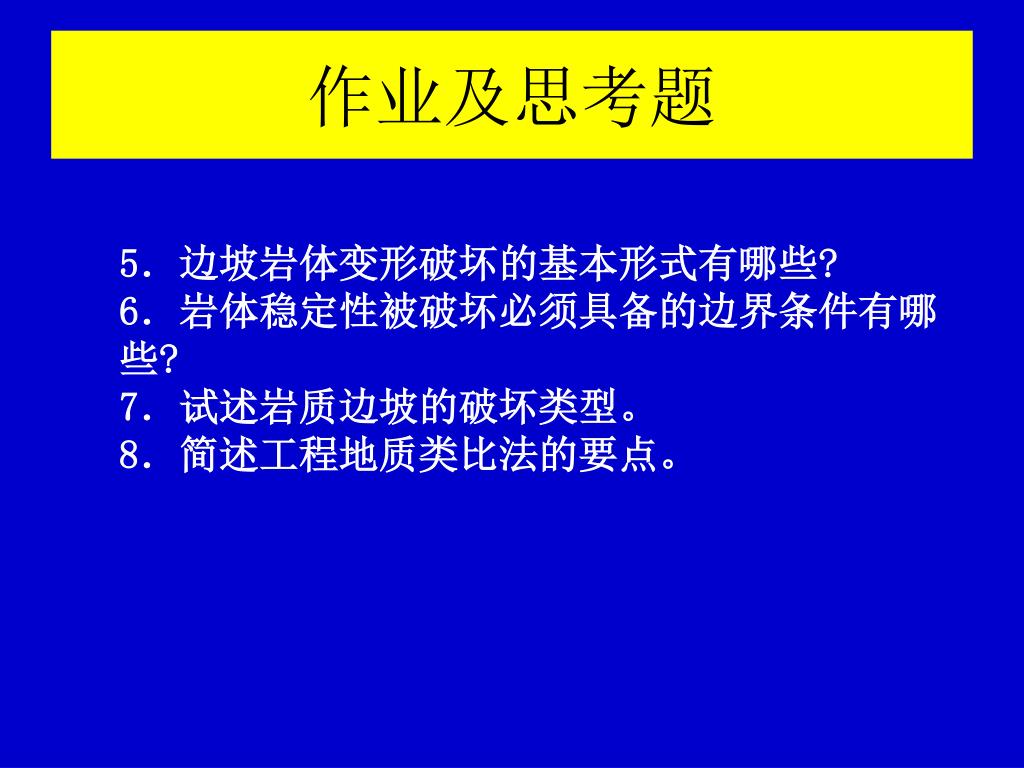

作业及思考题 5．边坡岩体变形破坏的基本形式有哪些? 6．岩体稳定性被破坏必须具备的边界条件有哪些? 7．试述岩质边坡的破坏类型。 8．简述工程地质类比法的要点。
