ketermampatan

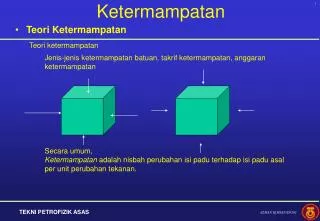

Ketermampatan
  • Teori Ketermampatan

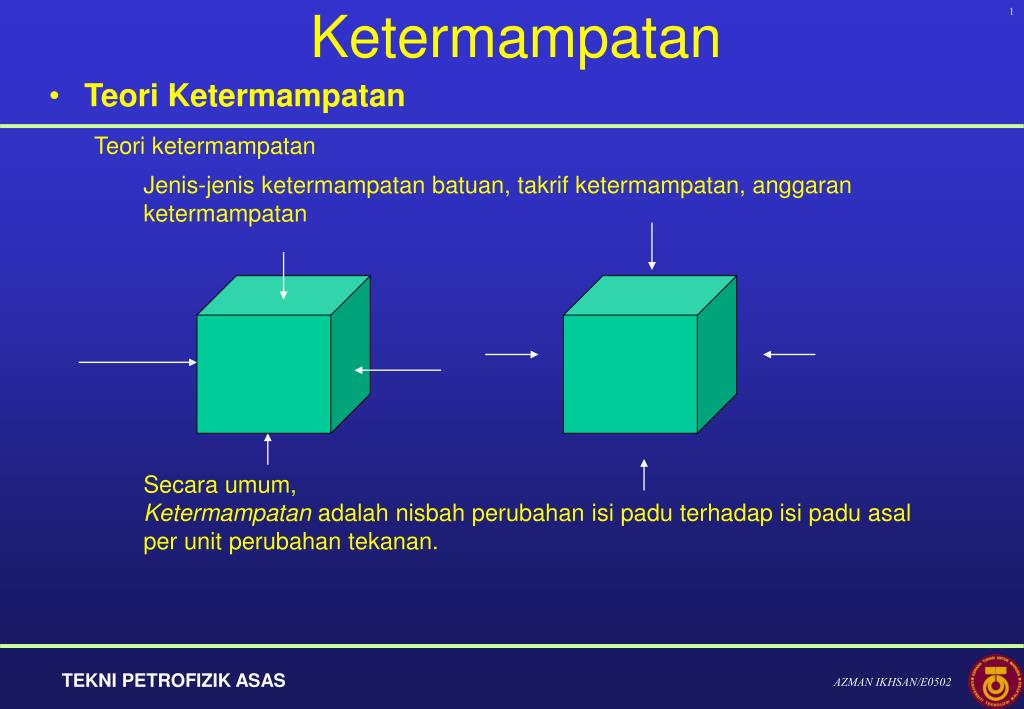

Teori ketermampatan

Jenis-jenis ketermampatan batuan, takrif ketermampatan, anggaran ketermampatan

Secara umum,

Ketermampatan adalah nisbah perubahan isi padu terhadap isi padu asal per unit perubahan tekanan.

ketermampatan1
Ketermampatan
  • Teori Ketermampatan

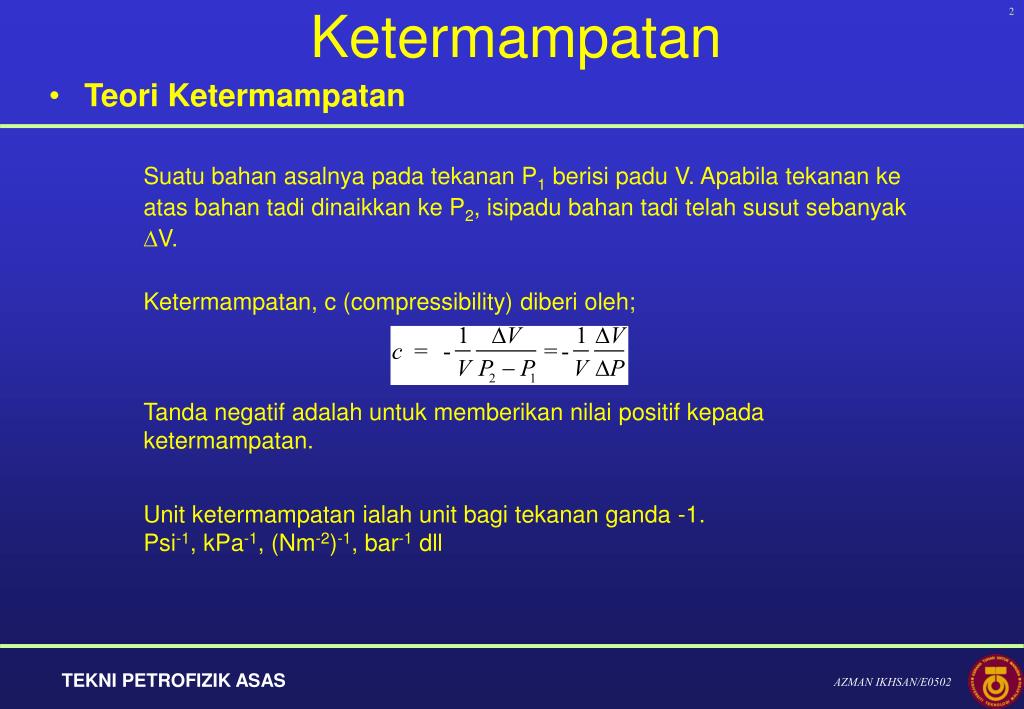

Suatu bahan asalnya pada tekanan P1 berisi padu V. Apabila tekanan ke atas bahan tadi dinaikkan ke P2, isipadu bahan tadi telah susut sebanyak DV.

Ketermampatan, c (compressibility) diberi oleh;

Tanda negatif adalah untuk memberikan nilai positif kepada ketermampatan.

Unit ketermampatan ialah unit bagi tekanan ganda -1.

Psi-1, kPa-1, (Nm-2)-1, bar-1 dll

ketermampatan2

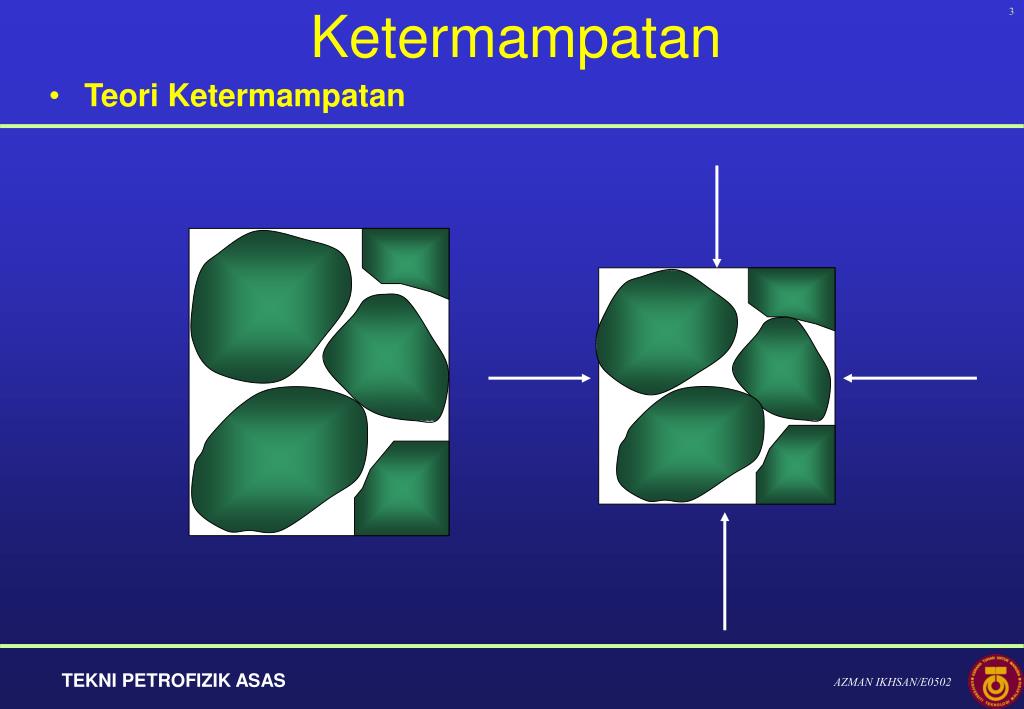

Ketermampatan
  • Teori Ketermampatan
ketermampatan3

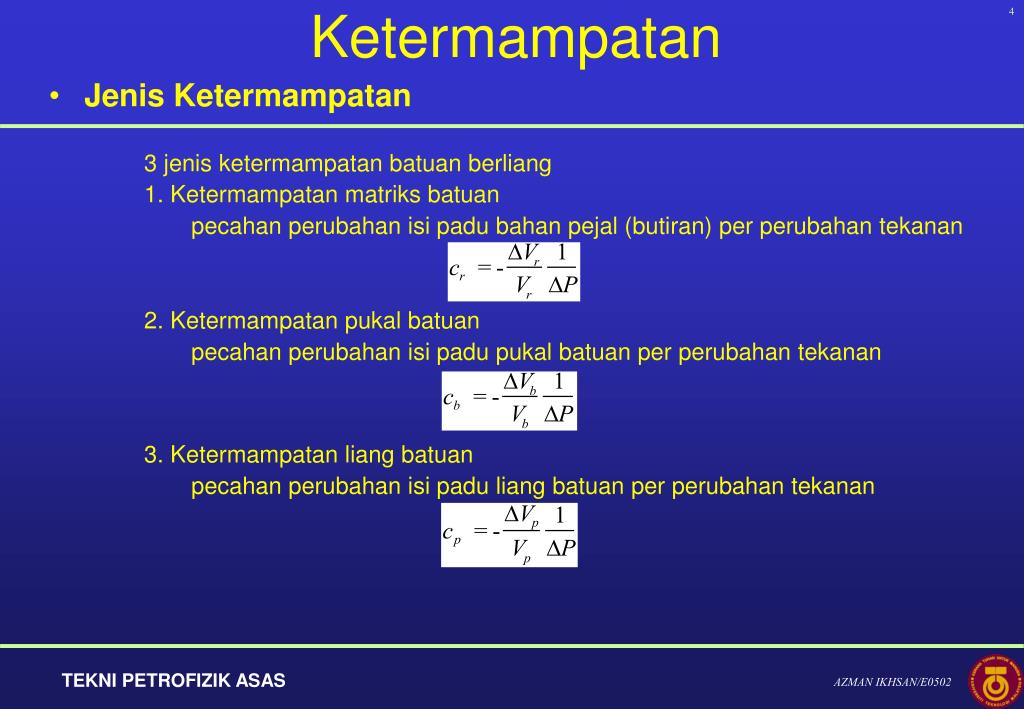

Ketermampatan
  • Jenis Ketermampatan

3 jenis ketermampatan batuan berliang

1. Ketermampatan matriks batuan

pecahan perubahan isi padu bahan pejal (butiran) per perubahan tekanan

2. Ketermampatan pukal batuan

pecahan perubahan isi padu pukal batuan per perubahan tekanan

3. Ketermampatan liang batuan

pecahan perubahan isi padu liang batuan per perubahan tekanan

ketermampatan4
Ketermampatan
  • Ketermampatan

Batuan reservoir dibebani oleh tegasan (tekanan)

Tegasan dalaman oleh bendalir dalam liang (hidrostatik)

Tegasan luaran oleh beban ke atas batuan reservoir. Tegasan luaran ini mempunyai berbagai arah dan nilainya boleh berubah.

ketermampatan5

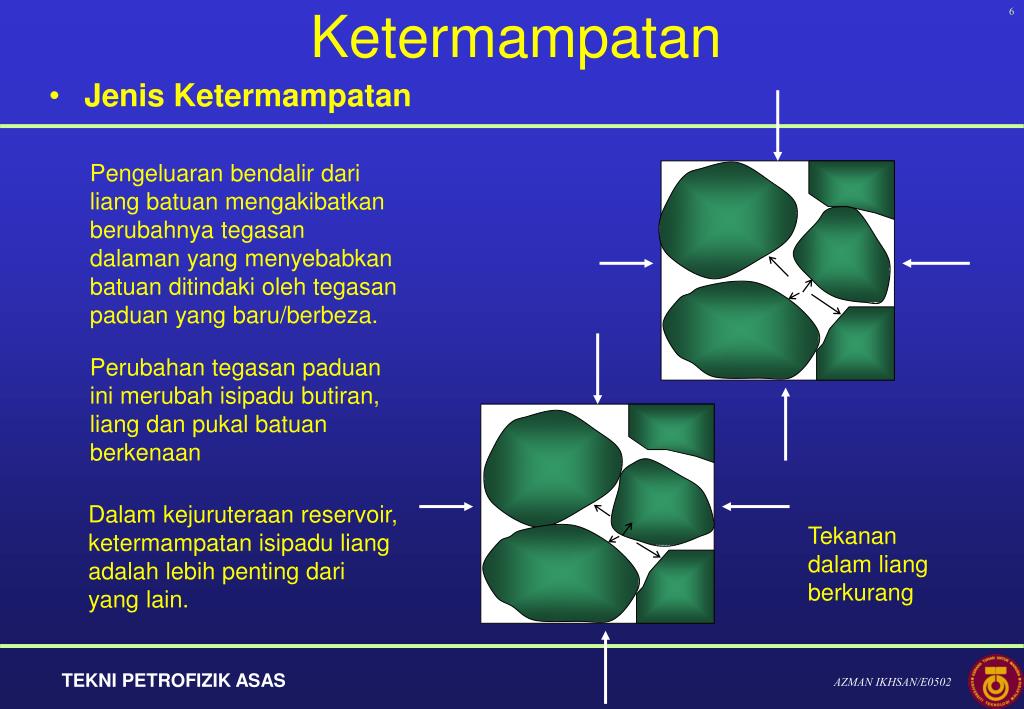

Ketermampatan
  • Jenis Ketermampatan

Pengeluaran bendalir dari liang batuan mengakibatkan berubahnya tegasan dalaman yang menyebabkan batuan ditindaki oleh tegasan paduan yang baru/berbeza.

Perubahan tegasan paduan ini merubah isipadu butiran, liang dan pukal batuan berkenaan

Dalam kejuruteraan reservoir, ketermampatan isipadu liang adalah lebih penting dari yang lain.

Tekanan dalam liang berkurang

ketermampatan6
Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

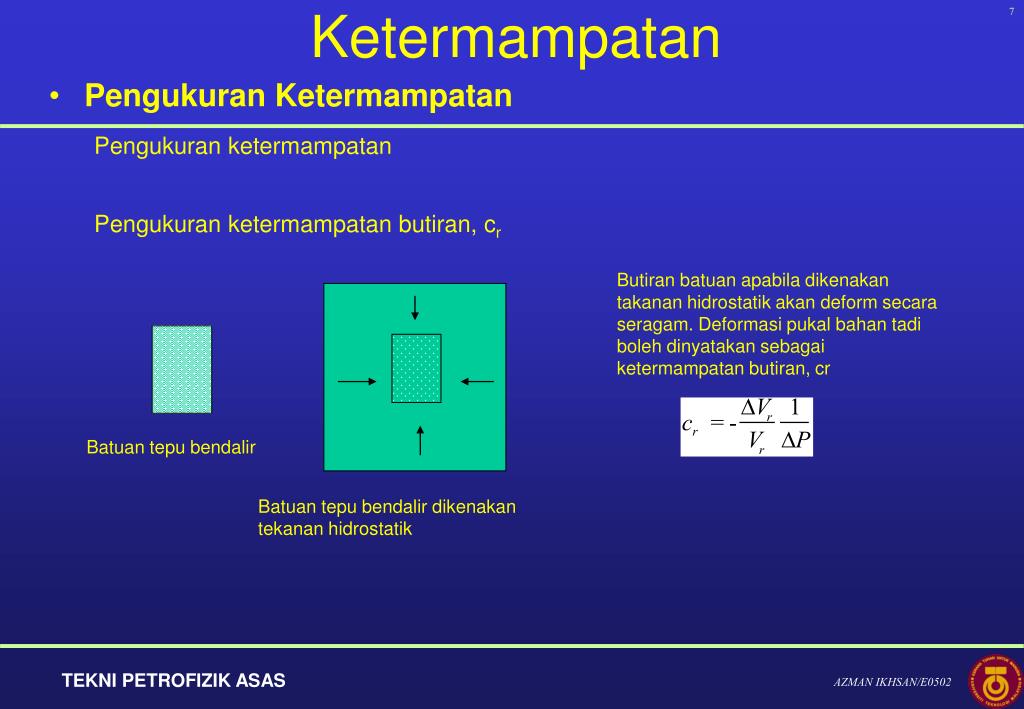

Pengukuran ketermampatan butiran, cr

Butiran batuan apabila dikenakan takanan hidrostatik akan deform secara seragam. Deformasi pukal bahan tadi boleh dinyatakan sebagai ketermampatan butiran, cr

Batuan tepu bendalir

Batuan tepu bendalir dikenakan tekanan hidrostatik

ketermampatan7
Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

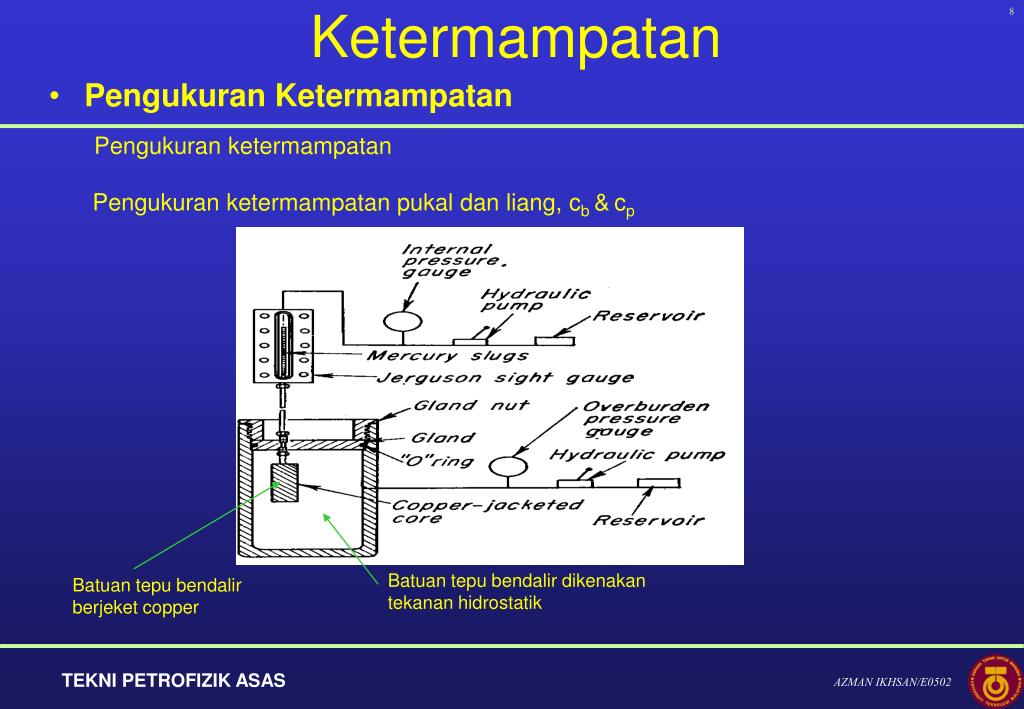

Pengukuran ketermampatan pukal dan liang, cb &cp

Batuan tepu bendalir dikenakan tekanan hidrostatik

Batuan tepu bendalir berjeket copper

ketermampatan8
Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

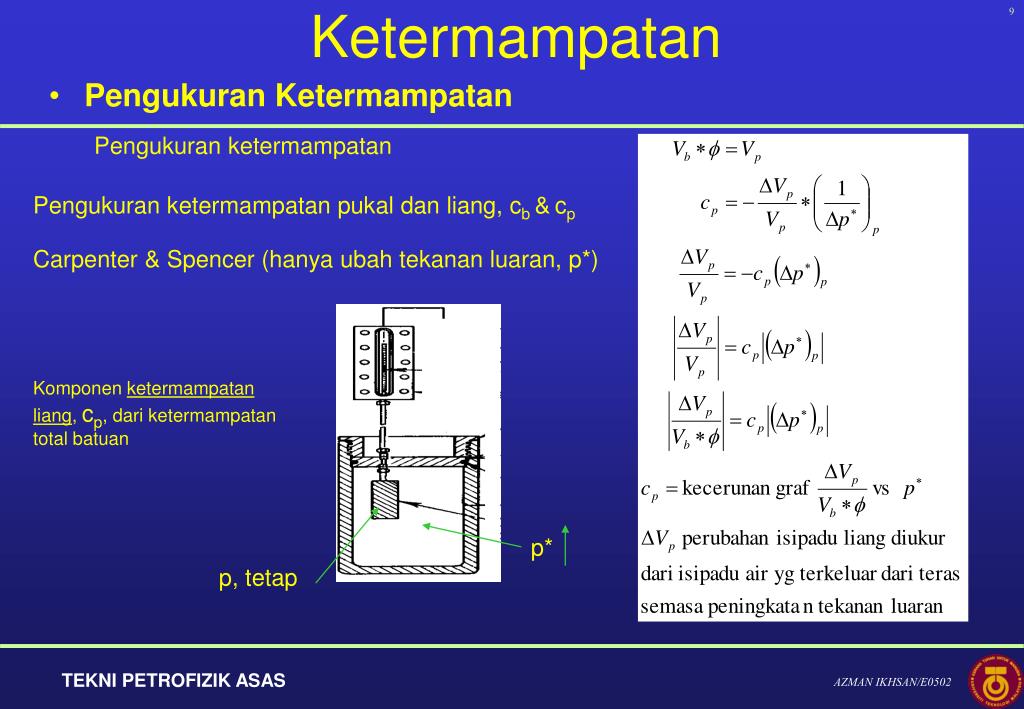

Pengukuran ketermampatan pukal dan liang, cb &cp

Carpenter & Spencer (hanya ubah tekanan luaran, p*)

Komponen ketermampatan liang, cp, dari ketermampatan total batuan

p*

p, tetap

ketermampatan9

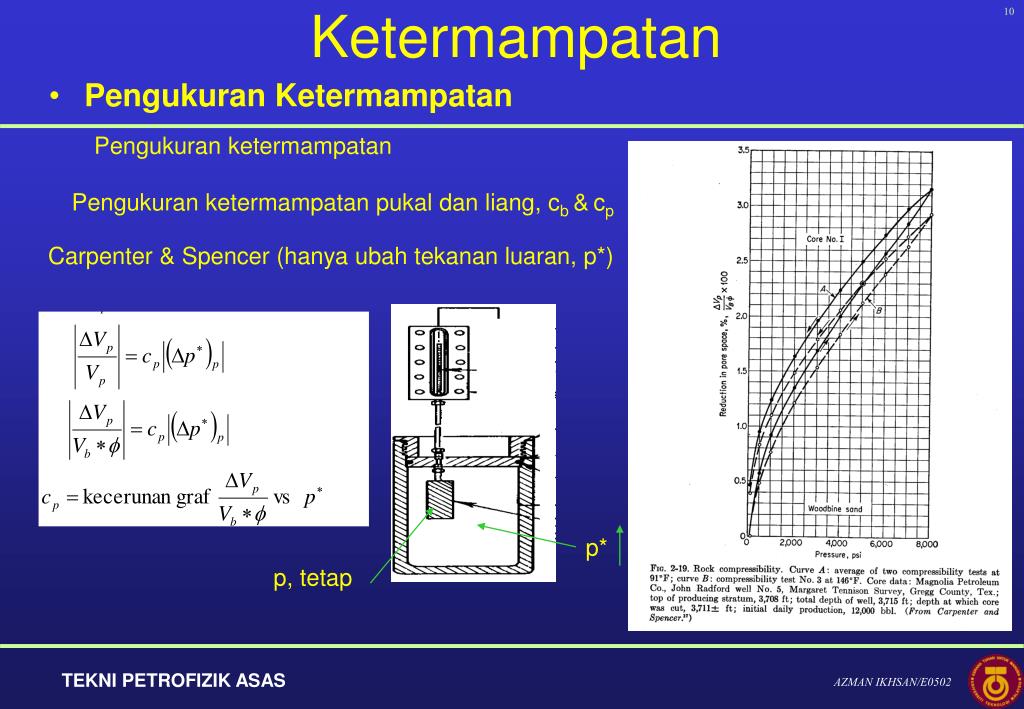

Ketermampatan

p*

p, tetap

  • Pengukuran Ketermampatan

Pengukuran ketermampatan

Pengukuran ketermampatan pukal dan liang, cb &cp

Carpenter & Spencer (hanya ubah tekanan luaran, p*)

ketermampatan10
Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

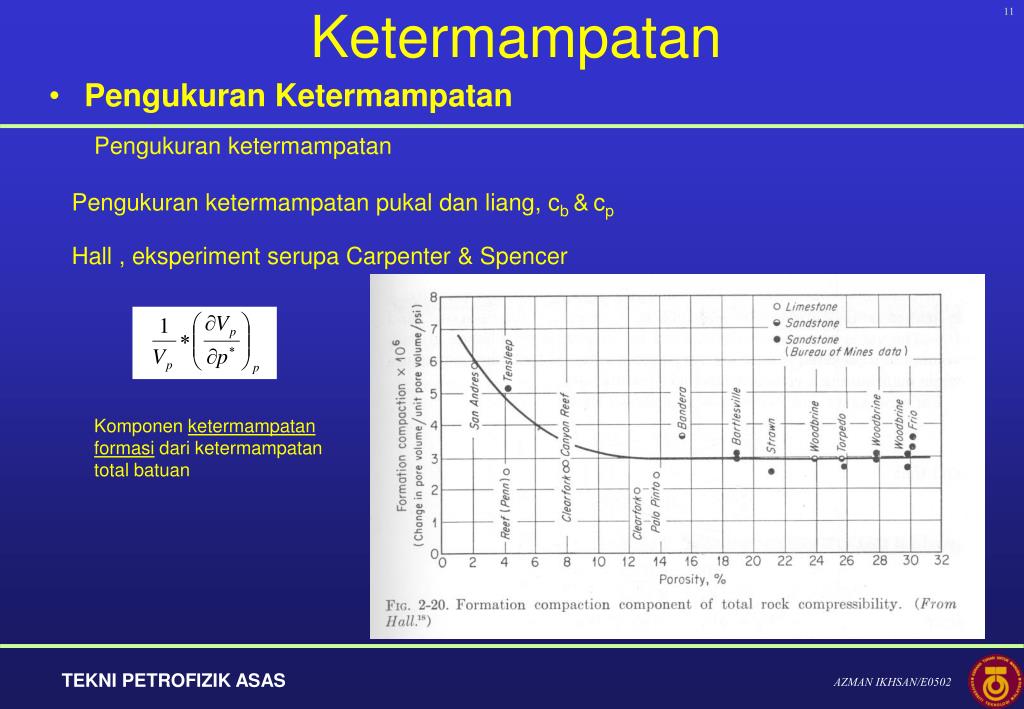

Pengukuran ketermampatan pukal dan liang, cb &cp

Hall , eksperiment serupa Carpenter & Spencer

Komponen ketermampatan formasi dari ketermampatan total batuan

ketermampatan11

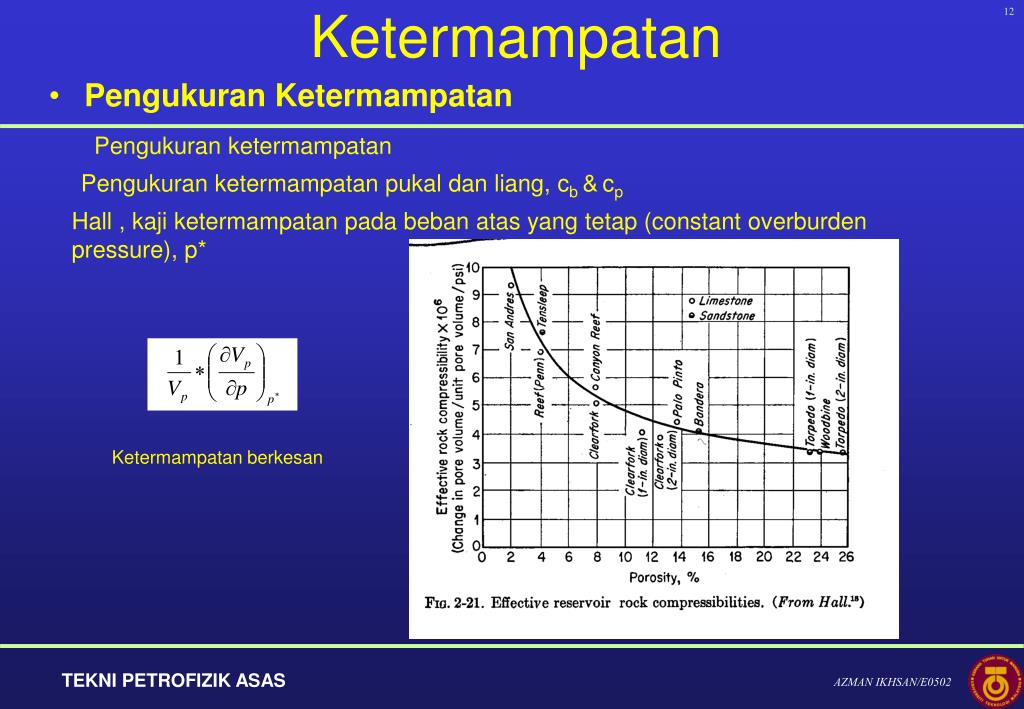

Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

Pengukuran ketermampatan pukal dan liang, cb &cp

Hall , kaji ketermampatan pada beban atas yang tetap (constant overburden pressure), p*

Ketermampatan berkesan

ketermampatan12

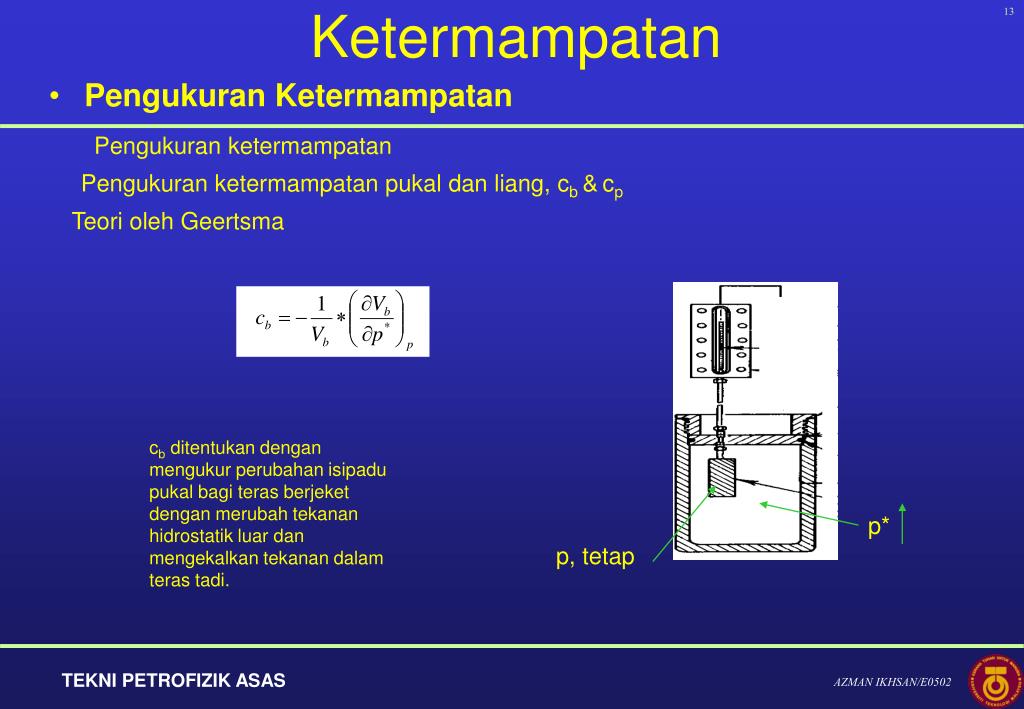

Ketermampatan

p*

p, tetap

  • Pengukuran Ketermampatan

Pengukuran ketermampatan

Pengukuran ketermampatan pukal dan liang, cb &cp

Teori oleh Geertsma

cb ditentukan dengan mengukur perubahan isipadu pukal bagi teras berjeket dengan merubah tekanan hidrostatik luar dan mengekalkan tekanan dalam teras tadi.

ketermampatan13

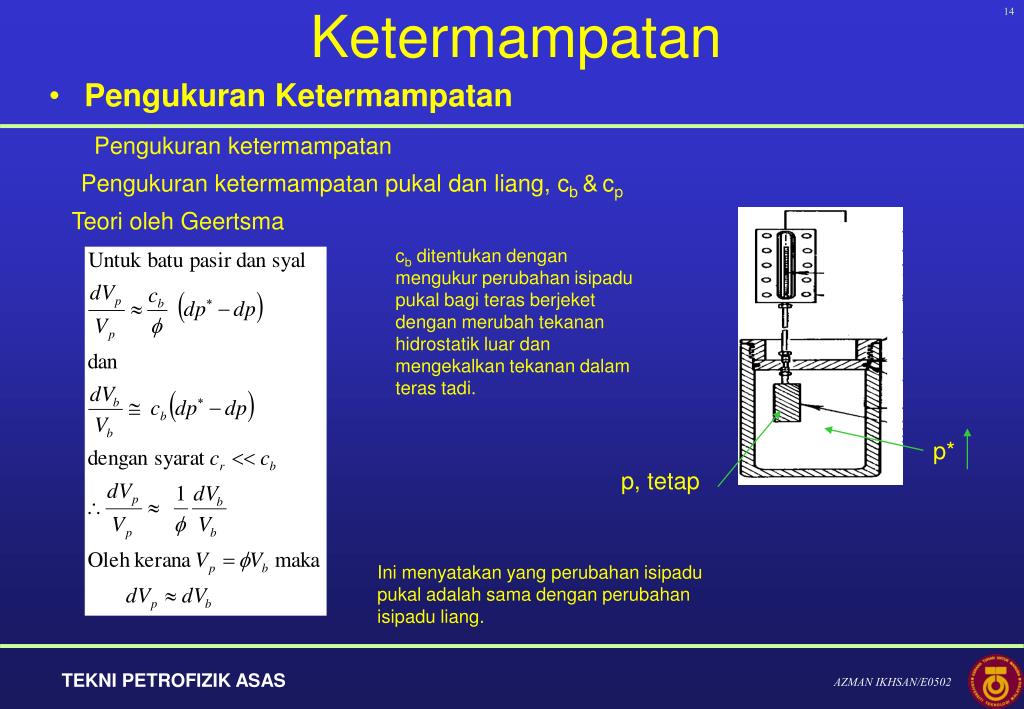

Ketermampatan

p*

p, tetap

  • Pengukuran Ketermampatan

Pengukuran ketermampatan

Pengukuran ketermampatan pukal dan liang, cb &cp

Teori oleh Geertsma

cb ditentukan dengan mengukur perubahan isipadu pukal bagi teras berjeket dengan merubah tekanan hidrostatik luar dan mengekalkan tekanan dalam teras tadi.

Ini menyatakan yang perubahan isipadu pukal adalah sama dengan perubahan isipadu liang.

ketermampatan14
Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

Pengukuran ketermampatan pukal dan liang, cb &cp

Teori oleh Geertsma

p*

tetap

p

ketermampatan15
Ketermampatan
  • Pengukuran Ketermampatan

Pengukuran ketermampatan

Pengukuran ketermampatan pukal dan liang, cb &cp

Teori oleh Geertsma

Dalam reservoir, hanya komponen vertikal tekanan luar adalah tetap, manakala komponen tekanan pada arah hozontal mempunyai keadaan sempadan yang tidak membenarkan deformasi pukal pada arah horizontal. Dengan keadaan sempadan seperti ini, dia membuat anggaran berikut untuk batu pasir;

Maka, ketermampatan liang berkesan untuk batuan reservoir semasa susutan tekanan dalaman adalah setengah dari apa yang ditentukan oleh kaeadah labotari ini.

ketermampatan16
Ketermampatan
  • Pengukuran Ketermampatan

Ketermampatn liang batu pasir terkonsolidat adalah sekitar 5x10-6 hingga 10x10-6 psi-1.
