2.6 复杂交流电路的分析与计算

相量形式的欧姆定律. 相量形式的基尔霍夫定律. 2.6 复杂交流电路的分析与计算. 和计算复杂直流电路一样，复杂交流电路也要应用 支路电流法 、 叠加原理 和 戴维宁定理 等方法来分析与计算。所不同的是电压、电流应以 相量 表示，电阻、电感和电容及其组成的电路应以 阻抗或导纳 来表示。. 一般正弦交流电路的解题步骤. 1 、根据原电路图画出相量模型图 ( 电路结构不变 ). 2 、根据相量模型列出相量方程式或画相量图. 3 、用相量法或相量图求解. 4 、将结果变换成要求的形式. 或. 或. 有功功率 P.

zanna
Download Presentation

2.6 复杂交流电路的分析与计算

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

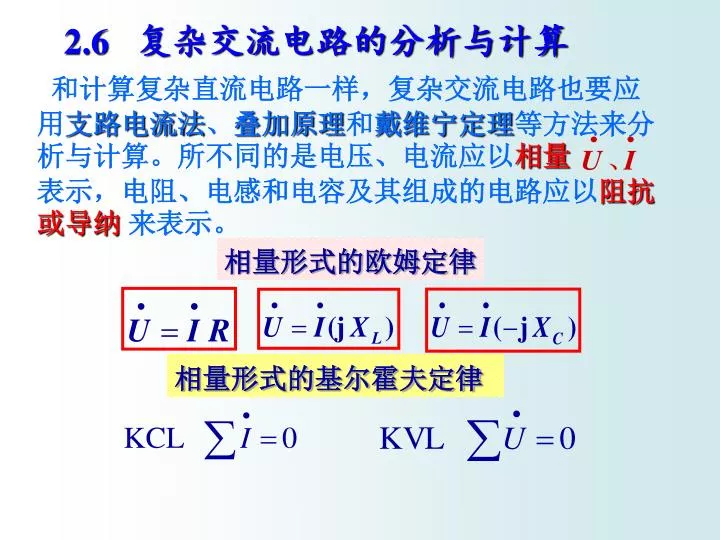

  1. 相量形式的欧姆定律 相量形式的基尔霍夫定律 2.6 复杂交流电路的分析与计算 和计算复杂直流电路一样，复杂交流电路也要应用支路电流法、叠加原理和戴维宁定理等方法来分析与计算。所不同的是电压、电流应以相量 表示，电阻、电感和电容及其组成的电路应以阻抗或导纳 来表示。

  2. 一般正弦交流电路的解题步骤 1、根据原电路图画出相量模型图(电路结构不变) 2、根据相量模型列出相量方程式或画相量图 3、用相量法或相量图求解 4、将结果变换成要求的形式

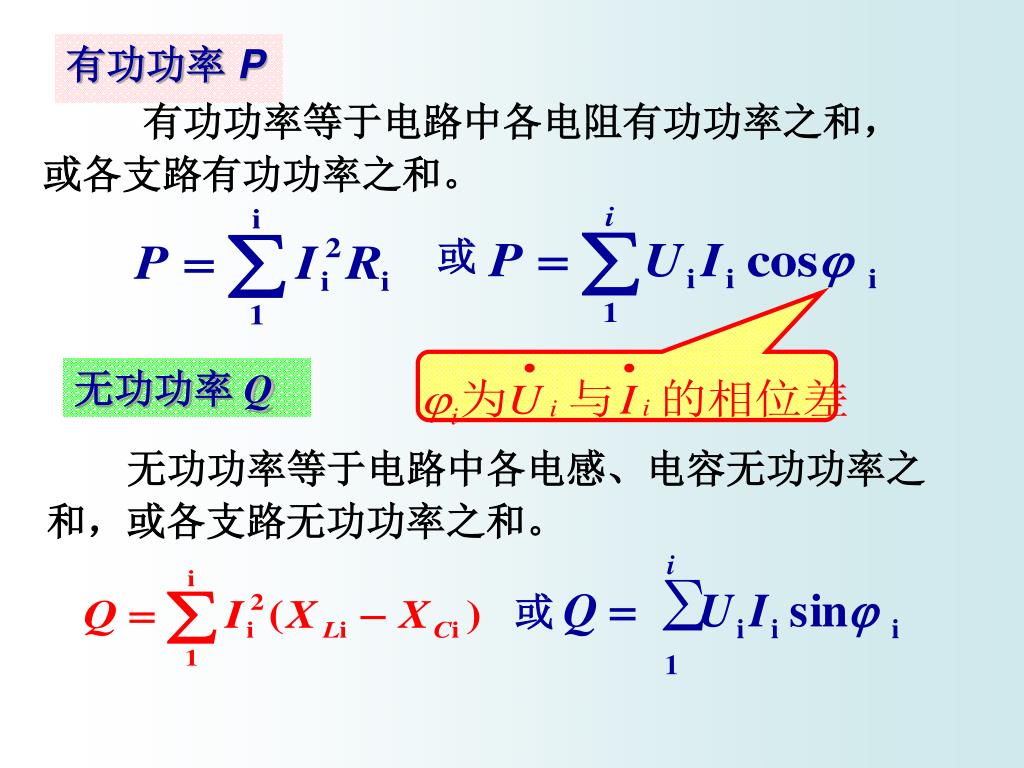

  3. 或 或 有功功率 P 有功功率等于电路中各电阻有功功率之和， 或各支路有功功率之和。 无功功率 Q 无功功率等于电路中各电感、电容无功功率之 和，或各支路无功功率之和。

  4. 例2.6 C L 已知： , R1、 R2、L、C 求：各支路电流的大小

  5. C ie 原始电路 L - jX 相量模型 C

  6. 解法一：支路电流法

  7. - jX R1 C R2 R1 - jX C R2 解法二： 叠加定理 +

  8. - jX C  E S Z 求 、 戴维南定理 解法三： A B

  9. 例2.7 • • • • U2 U1 I1 I2 • 100 A1 A2 V I I=10A U1=12×10=120V =10  U2=220–120=100V Xc= 10 100 Z2 = R22 +XL2 =7.07  R2=XL=5  = 14.14 图示电路中，电压表读数为220V,电流表读 数为I1=10A， I2=14.14A, R1 =12 ，R2 = XL,电 源电压u与电流i同相。求总电流I、R2、 XL、Xc. R1 解： i u1 + – i1 i2 + + R2 u2 10 C 100 10 u – L 120 14.14 14.14A 10A –

  10. 例2.8 下图中已知：I1=10A、UAB =100V， 求： A 、UO 的读数 C2 A B A C1 5 UO 解题方法有两种： 1.利用复数进行相量运算 2.利用相量图求结果

  11. 利用复数进行相量运算 解法1: C2 A B A C1 5 设： 为参考相量， 即： UO 则：  A读数为 10安 已知： I1=10A、 UAB =100V， 求：A、UO的读数

  12. C2 A B A C1 5 UO  UO读数为141伏 已知： I1=10A、 UAB =100V， 求：A、UO的读数

  13. 利用相量图求解 解法2: C2 A B A C1 5 设： 、领先 90° UO 由已知 条件得： 45° 45° 落后于 UC1=I XC1=100V uC1落后于i 90° 已知： I1=10A、 UAB=100V， 求：A、UO的读数 I=10 A、 UO =141V

  14. 或： 2.7电路中的谐振 2.7.1串联谐振 在具有电感和电容的电路中，若调节电路的参数或 电源的频率，使电压与电流同相，则称电路发生谐 振现象。 1. 谐振条件 谐振时的角频率

  15. 根据谐振条件： 2. 谐振频率 可得谐振频率： 或 电路发生谐振的方法： (1)电源频率 f一定，调参数L、C 使 fo= f； (2)电路参数LC一定，调电源频率 f，使 f = fo

  16. 阻抗最小 (1) (3) 同相 电路呈电阻性，能量全部被电阻消耗， 和 相互补偿。即电源与电路之间不发生能量互换。 3.串联谐振特怔 (2) 电流最大 当电源电压一定时：

  17. 电容、电感电压： 当 时： 有： 令： 品质因数， 表征串联谐振电路的谐振质量 (4) 电压关系 电阻电压：UR = Io R = U

  18. 谐振时: 与 相互抵消，但其本 身不为零，而是电源电压的Q倍。 所以串联谐振又称为电压谐振。 注意 相量图： 所以电力系统应避免发生串联谐振。

  19. (1) 串联电路的阻抗频率特性 阻抗随频率变化的关系。 容性 感性 0 4. 谐振曲线

  20. 谐振电流 R (2) 谐振曲线 Q大 Q小 分析： f 电路具有选择最接近谐振频率附近的电流的能力 ——称为选择性。 Q值越大，曲线越尖锐，选择性越好。

  21. 当电流下降到0.707Io时所对应的上下限频率之差，称通频带。即：当电流下降到0.707Io时所对应的上下限频率之差，称通频带。即： △ƒ= ƒ2－ƒ1 Q大 谐振频率 下限截止频率 Q小 上限截止频率 通频带： 通频带宽度越小(Q值越大)，选择性越好，抗干扰能力 越强。

  22. 接收天线 与 C：组成谐振电路 将选择的信号送 接收电路 串联谐振应用举例 收音机接收电路

  23. 为来自3个不同电台（不同频率）的电动势信号； 组成谐振电路 ，选出所需的电台。

  24. 如果要收听 节目，C 应配多大？ 问题： 解： 结论：当 C 调到 150 pF 时，可收听到 的节目。 已知：

  25. + - 实际中线圈的电阻很小，所以在谐振时有 则： 2.7.2并联谐振 1.谐振条件

  26. 或 由： 1.谐振条件 可得出： 2.谐振频率 3. 并联谐振的特征 (1)阻抗最大，呈电阻性 (当满足  0L R时)

  27. (2)恒压源供电时，总电流最小； 恒流源供电时，电路的端电压最大。 (3)支路电流与总电流的关系 当 0L R时，

  28. 1 支路电流是总电流的 Q倍  电流谐振 相量图

  29. P I = U cos 有功功率 P=UNINcos P = r I 2 2.7 功率因数的提高(自学) 电压与电流的相位 差角(功率因数角) P=UI cos 功率因数 功率因数低引起的问题 1. 电源设备的容量将不能充分利用 在电源设备UN、IN一定的 情况下，cos 越低，P越小，设备得不到充分利用。 2. 增加输电线路和发电机绕组的功率损耗 在P、U一定的情况下， cos越低， I 越大损耗越大。

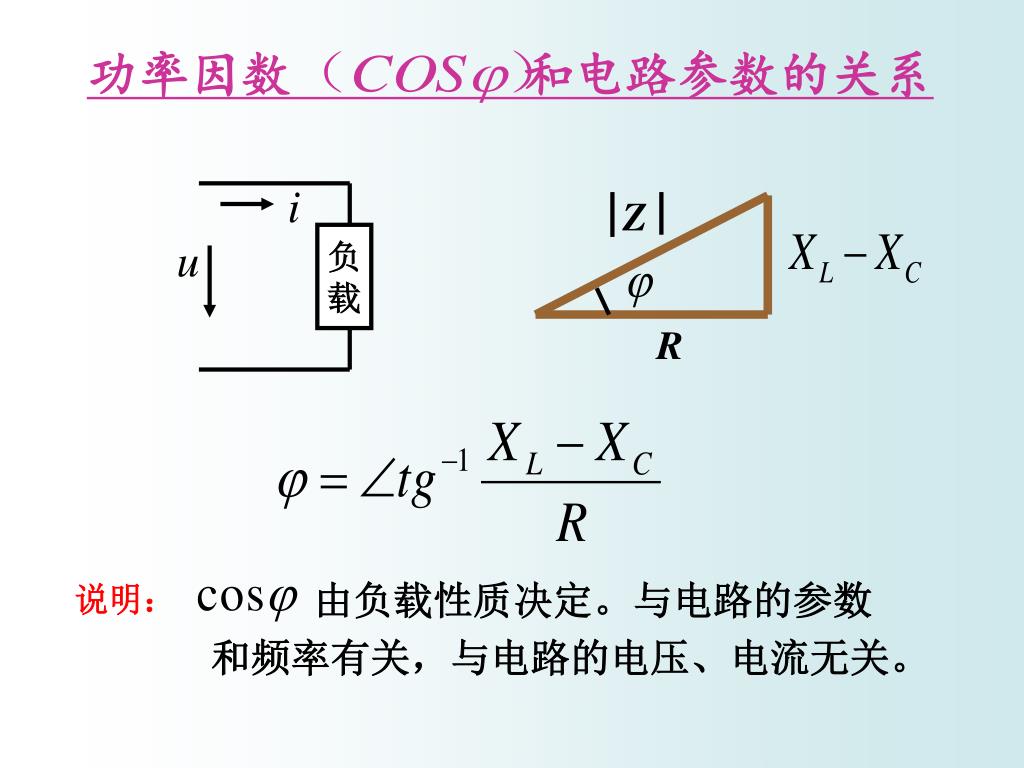

  30. 功率因数 和电路参数的关系 i 负 载 u 由负载性质决定。与电路的参数 和频率有关，与电路的电压、电流无关。 说明： R Z

  31. 例 供电局一般要求用户的， 否则受处罚。 40W白炽灯 发电与供电 设备的容量 要求较大 40W日光灯

  32. 常用电路的功率因数 纯电阻电路 纯电感电路或 纯电容电路 R-L-C串联电路 电动机 空载 满载 日光灯 （R-L-C串联电路）

  33. i R u L C 提高功率因数的原则： 必须保证原负载的工作状态不变。即：加至负载上的电压和负载的有功功率不变。 提高功率因数的措施: 并电容

  34. • IRL • U iC R C L P P IRL= I= Ucos 1 Ucos  • Ic P (tan1– tan) = U Psin 1 Psin  – Ic= U Ucos 1 Ucos  =U C Ic= • Xc I P C = (tan1– tan )  U 2 提高功率因数的方法 i 已知感性负载的功率及 功率因数cos  1 若要求把电路功率因数 提高到cos ，则应并联 电容C为 P=UIRLcos 1 =UIcos  + iRL u Ic= IRLsin 1 –Isin  –  go 1

  35. 例2.10 SN P 1000 8000 = = IN= =45.45A I1= =60.6A UN UNcos 1 220 200×0.6 某小水电站有一台额定容量为10kVA的发电机， 额定电压为220V，额定频率f=50Hz，今接一感性负 载,其功率为8kW，功率因数cos 1=0.6，试问： 1. 发电机的电流是否超过额定值？ 2. 若要把电路功率因数提高到0.95，需并多大的电容器？ 3. 并联电容后，发电机的电流是多大？ 4. 并联电容后，发电机还可接多少只220V、40W的灯泡？ 解：1. 感性负载需要的电流 发电机额定电流IN I1 发电机提供的电流超过了IN，不允许。

  36. P 8000 (tan1– tan) C = = (1.33–0.329)=526µF  U 2 314×220 P 8000 = I= =38.3A UNcos  220×0.95 例：某小水电站有一台额定容量为10kVA的发电机， 额定电压为220V，额定频率f=50HZ，今接一感性负 载,其功率为8kW，功率因数cos 1=0.6，试问： 2. 若要把电路功率因数提高到0.95，需并多大的电容器？ 3. 并联电容后，发电机的电流是多大？ 解：2.cos 1=0.6 1=53.6o tan 1 =1.33 cos =0.95 =18.2o tan  =0.329 3. 并联电容C后，发电机的电流I

  37. i + iN • • • • • • • • ic i1 R ID IN I I1 ID IN U Ic u C L – iD ID1= =0.182A 220 = + • I 例：某小水电站有一台额定容量为10kVA的发电机， 额定电压为220V，额定频率f=50Hz，今接一感性负 载,其功率为8kW，功率因数cos 1=0.6，试问： 4 . 并联电容后，发电机还可接多少只220V、40W的灯泡？ 解： 4.每盏灯的电流ID1 40 若接入N盏灯后，发电机 输出电流正好等于IN，则  IN2=(ID+Icos )2+(Isin )2 ID=7.47A 1 ID/ ID1 N= =7.47/0.182=41盏

  38. 交流电路小结 • 1.理解正弦量的特征及其各种表示方法； • 2. 理解电路基本定律的相量形式及阻抗； • 熟练掌握计算正弦交流电路的相量分析法， • 会画相量图。； • 3. 掌握有功功率和功率因数的计算,了解瞬时 • 功率、无功功率和视在功率的概念； • 4.了解正弦交流电路的频率特性，串、并联谐 • 振的条件及特征； • 5.了解提高功率因数的意义和方法。

  39. 作业： 第P97-99页习题 B： 2.5.3(b d)、2.6.1、2.6.3
