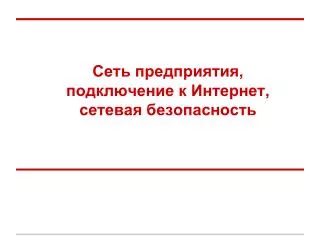

  1. Cеть предприятия, подключение к Интернет, сетевая безопасность

  2. Темы семинара • Ethernet, Ethernet Switch, ARP • Безопасность Ethernet • VLAN (802.1Q) • dot1x (802.1x) • Internet Protocol, IP машрутизация • NAT • Firewall (фильтрация пакетов) • Прокси сервер

  3. Сеть предприятия Internet

  4. Ethernet Для 100Base-TXрабочие пары1-2 и 3-6 FF:FF:FF:FF:FF:FF - Broadcast MAC address

  5. HUB (повторитель) 00:00:00::BB:BB:BB • 00:00:00:CC:CC:CC • 00:00:00:BB:BB:BB 00:00:00:AA:AA:AA

  6. Switch (коммутатор) Ethernet • 00:00:00:BB:BB:BB • 00:00:00:CC:CC:CC L2 forward table • 3 • 2 • 4 1 • dst 00:00:00:BB:BB:BBsrc 00:00:00:AA:AA:AA • Максимальное кол-во: 8000 • Время устаревания: 300 секунд Broadcast FloodUnknown Unicast Flood • 00:00:00:AA:AA:AA

  7. Атаки и защита на уровне коммутатора • Ethernet Loop • MAC Spoofing • MAC Flooding • Нелегитимное подключение к порту

  8. Ethernet Loop • Проблема: Бесконечный Flood • Решение: • Spanning Tree (STP) • Loopback Detect Bridge Protocol Data Unit

  9. Spanning Tree (STP) • STP - Spanning Tree (802.1D) • RSTP - Rapid Spanning Tree (802.1w) • PVST+/VSTP - Per VLAN Spanning Tree • Rapid-PVST • MSTP - Multiple Spanning Tree (802.1s) • STP - 30 сек, RSTP/MSTP - 5 сек • Другие протоколы • REP - Cisco Resilient Ethernet Protocol • EAPS - Ethernet Automatic Protection Switching

  10. MAC Spoofing • 00:00:00:BB:BB:BB • 00:00:00:CC:CC:CC • L2 forward table • dst 00:00:00:BB:BB:BBsrc 00:00:00:CC:CC:CC • 3 • 2 • 1 • dst 00:00:00:BB:BB:BBsrc 00:00:00:CC:CC:CC • Защита: • Static Forward Table • Port Security • 00:00:00:AA:AA:AA

  11. Port Security • Привязываетнесколько MAC адресов к порту. • Можетзапомнитьновыйадреснавсегда, либоразрешитьустареваниепоtimeout`у. • Принарушении. Отправитьсообщение, выключитьпорт, ничегонеделать. • Cisco(config-if)# switchport port-security maximum 3 • D-Link# configport_security ports 1-2 admin_state enable max_learning_addr 3 lock_address_modeDeleteOnTimeout

  12. MAC Flooding • 00:00:00:BB:BB:BB • 00:00:00:CC:CC:CC • L2 forward table • UnknownUnicastFlood • DoS • 3 • 2 • 1 • dst 00:00:00:BB:BB:BBsrc 00:00:00:00:XX:XX Забиваем все 8000 записей • Защита: • Static Forward Table • Port Security • 00:00:00:AA:AA:AA

  13. Virtual Local Area Network (VLAN) • Сегментация на уровне Ethernet • + Объединение пользователей в LAN по функциональной необходимости, а не по территории • + Уязвимости Ethernet локализованы VLAN`ом • - Для передачи трафика меду VLAN необходим маршрутизатор Один кабель IEEE 802.1Q

  14. VLAN 802.1Q • 802.1Q увеличивает размер карда на 4 байта. Диапазон VLAN 1-4094 (12 бит) • Коммутатор с 802.1Q, принимая пакет, всегда вставляет VLAN тег • cisco (config-if)# switchport access vlan 10 • cisco (config-if)# switchport trunk allowed vlan 10,30,2,3 • d-link$ config vlan vlanid 10 add untagged 1-2 • d-link$ config vlan vlanid 10,30 add tagged 24-25

  15. Dinamic Host Configuring Protocol (DHCP) DHCP серверовможетбытьнесколько • Нелигитимные DHCP сервера • Защита: • DHCP Snooping • Запрос • Запрос • Ответ • Ответ

  16. DHCP Snooping • DHCP ответы только с доверенных портов • cisco(config)# dhcp-snooping • cisco(config)# dhcp-snooping vlan 25 • cisco(config-if)#ip dhcp snooping trust

  17. Address Resolution Protocol (ARP) • MAC 00:00:00:BB:BB:BB • IP 192.168.0.11 • MAC 00:00:00:CC:CC:CC • IP 192.168.0.12 • Компьютер A формирует broadcast запрос WHO HAS 192.168.0.11 • Принимают все • Отвечает только компьютер B • Теперь комьютер A знает MAC для 192.168.0.11 • Ответ кешируется на 300 сек • ping 192.168.0.11 • MAC ? • Можно посылать ответы без запроса! • MAC 00:00:00:AA:AA:AA • IP 192.168.0.10

  18. ARP frame format Wireshark dump

  19. ARP Spoofing (Poisoning) • MAC 00:00:00:BB:BB:BB • IP 192.168.0.11 • MAC 00:00:00:CC:CC:CC • IP 192.168.0.12 • Ping 192.168.0.12Уйдёт на MAC A • Ping 192.168.0.11Уйдёт на MAC A • Ethernet MAC A -> MAC B • ARP Reply (MAC A, IP 192.168.0.12) • Ethernet MAC A -> MAC C • ARP Reply (MAC A, IP 192.168.0.11) • MAC 00:00:00:AA:AA:AA • IP 192.168.0.10

  20. ARP Spoofing (Poisoning) • Обнаружение: • arpwatch • Защита: • cтатический ARP • фильтрациянауправляемыхкоммутаторах • IPv6 • IPsec • DHCP Snooping+ ARP Inspection Port Security не защитит !

  21. ARP Inspection • Если порт ненадёжный: • Коммутатор перехватывает все ARP-запросы и ARP-ответы на ненадёжных портах прежде чем перенаправлять их; • Коммутатор проверяет соответствие MAC-адреса IP-адресу на ненадёжных портах. • Включение • cisco(config)# ip arp inspection vlan 1 • Настройка доверенного порта: • cisco(config)# interface gigabitethernet1/0/1cisco(config-if)# ip arp inspection trust

  22. 802.1X (dot1x) • Suplicant - устройство которое запрашивает доступ к сети у аутентификатора. На клиенте должно быть ПО реализующее 802.1X • Audenticator - устройство контролирующее физический доступ к сети. Proxy между клиентом и сервером аутентификации. • Authentication server - аутентификация клиента. Cообщает аутентификатору разрешен ли клиенту доступ к сети.

  23. 802.1X Indentity Store

  24. 802.1X Supplicant

  25. 802.1X PC Supplicant

  26. 802.1X (dot1x) • Режимы: port-based, MAC-based • VLAN клиента через RADIUS в 802.1X • cisco(config)# radius-server host 192.168.1.3cisco(config)# radius-server key radiuskeycisco(config)# aaa new-modelcisco(config)# aaa authentication dot1x default group radiuscisco(config)# dot1x system-auth-controlcisco(config)#interface FastEthernet0/1cisco(config-if)# dot1x port-control auto

  27. Internet Protocol (IP) • IP адрес - 32 битное число • [raul@linux ~]$ ping 134744072 • PING 134744072 (8.8.8.8) 56(84) bytes of data. • 64 bytes from 8.8.8.8: icmp_seq=1 ttl=51 time=96.4 ms • 64 bytes from 8.8.8.8: icmp_seq=2 ttl=51 time=95.9 ms • Разделяются на "белые" глобально маршрутизируемые и "серые" глобально не маршрутизируемые.

  28. IP routing • Если IP значит IP Routing Table • 192.168.0.11 • 172.16.0.2 Компьютеры • 172.16.0.1 • Маршрутизатор • 192.168.0.1 • 192.168.0.10 Маршрутизация по Destination IP Address!

  29. IP Spoofing • IP Spoofing - подмена Source IP Address в заголовке IP • Подвержен протокол UDP. • TCP за счёт двух сторонней направленности практически не поддвержен. • Пример вредоносного кода в одном IP пакете: • Вирус Helkern, UDP 376 байт. Microsoft SQL Server 2000, 2003 год • Защита: • - Фильтрация пакетов (Firewall) • - DHCP Snooping + IP SourceGuard • - Reverse Path Filtering

  30. Reverse Path Filtering • Есть ли маршрут на адрес IP Source, чтобы доставить пакет обратно? • Cisco • cisco(config-if)# ip verify unicast source reachable <rx|any> [allow-default] • Linux • echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter

  31. Domain Name System (DNS) Зоны: - Прямая - Обратная ya.ru. IN A 93.158.134.203 203.134.158.93.in-addr.arpa. IN PTR www.yandex.ru. Обратная и прямаязонанезависимы!

  32. Firewall Фильтрацияпо IP, TCP / UDP, протоколамуровняприложения, ... StateFull Firewall Рекомендуемаяполитикавсёзапрещено, разрешеночтонужно. Microsoft ISA, Linux netfilter, Cisco ASA, Cisco Router, FreeBSD ipfw,FreeBSD NetGraph

  33. Network Address Translation (NAT) • Internet AplicationInspection (FTP, SIP, H.323) Ограничениевходящихсоединений NAT неFirewall ! Переполнениетаблицытрансляций 20-30 torrent+uTP = ~1000 трансляций Один белый IP Серые IP адреса

  34. Прокси сервер Microsoft ISA, Squid, Cisco cache engine Возможности: - Прозрачноепроксирование - Логирование - Аудентификация - Content Inspection

  35. Спасибо xgu.ru wikipedia.org Cisco Certification Guide Cisco Live Presentation Прошу вопросы
