อิเล็กโทรนิกส์

1. อิเล็กโทรนิกส์

2. ตัวนำ (Conductor) คือวัสดุที่สามารถนำไฟฟ้าได้ ปกติจะใช้ทองแดงเป็นวัสดุตัวนำเนื่องจากมีราคาถูก • ฉนวน (Insulator) คือวัสดุที่นำไฟฟ้าได้ไม่ดี คุณสมบัติตรงข้ามกับตัวนำ • สารกึ่งตัวนำ (Semiconductor) คือวัสดุที่มีคุณสมบัติระหว่างตัวนำและฉนวน ในทางอิเล็กโทรนิกได้นำสารดังกล่าวมาผลิตอุปกรณ์อิเล็กโทรนิกส์มากมาย เช่น IC, Transistor, diode เป็นต้น

3. ฟิวส์ (Fuse) • เป็นอุปกรณ์ป้องกันในกรณีเกิดความผิดปกติของวงจรเพื่อป้องกันอันตรายกับผู้ใช้หรือวงจร

4. ทรานซิสเตอร์ • เป็นอุปกรณ์กึ่งตัวนำที่ทำหน้าที่ในการขยายสัญญานไฟฟ้า โดยมีลักษณะการต่อพิเศษตามคุณสมบัติของทรานซิสเตอร์แต่ละตัว

5. ไอซี (IC, Integrated circuit) • เป็นอุปกรณ์สารกึ่งตัวนำชนิดหนึ่งที่มีคุณสมบัติเหมือนการทำงานของวงจรทั่วไป แต่ใช้งานง่าย ในไอซีบางตัวอาจประกอบไปด้วยทรานซิสเตอร์เป็นล้าน ๆ ตัวหรืออุปกรณ์สารกึ่งตัวนำชนิดอื่นอีกเป็นจำนวนมาก

6. ไมโครโปรเซสเซอร์ (microprocessor) • เป็นอุปกรณ์สารกึ่งตัวนำที่มีการสร้างที่ซับซ้อน ในตัวอุปกรณ์ชิ้นนี้อาจประกอบไปด้วยไอซีจำนวนมากในการใช้งาน มาใช้สำหรับการควบคุมแบบสามารถโปรแกรมได้ ใช้ในอุปกรณ์อัตโนมัติต่าง ๆ เช่น เครื่องซักผ้า หรือในอุปกรณ์เครื่องใช้ไฟฟ้าอื่น ๆ

7. หม้อแปลงไฟฟ้า (transformer) • คืออุปกรณ์ที่สามารถทำการลดหรือเพิ่มระดับแรงดันให้มีมากหรือน้อยขึ้นกับความต้องการของวงจร • อุปกรณ์เพิ่มแรงดันขึ้น เรียกว่า step-up transformer • อุปกรณ์ลดแรงดัน เรียกว่า step-down transformer

8. Step-down transformer

9. Diode • ไดโอด คืออุปกรณ์ทำหน้าที่ในการควบคุมให้ทิศทางการไหลของไฟฟ้าไปตามทิศทางที่ระบุไว้เป็นลักษณะทางเดียว

10. Several types of diodes

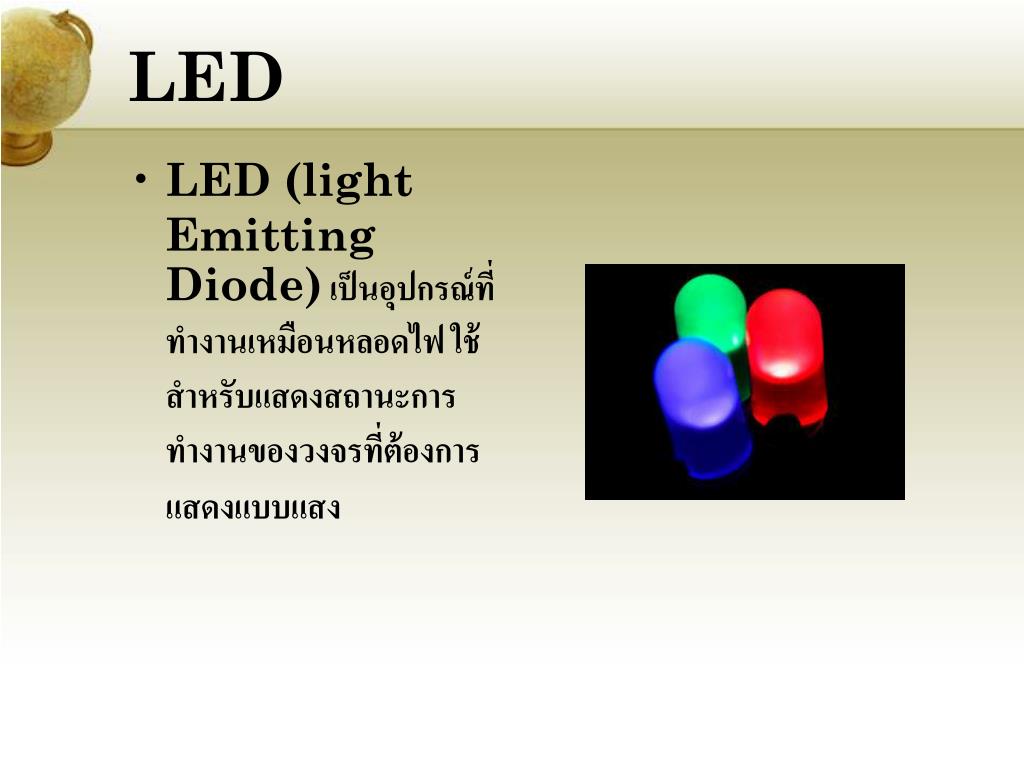

11. LED • LED (light Emitting Diode) เป็นอุปกรณ์ที่ทำงานเหมือนหลอดไฟ ใช้สำหรับแสดงสถานะการทำงานของวงจรที่ต้องการแสดงแบบแสง

13. ตัวต้านทาน (resistor) • ใช้ในการควบคุมการทำงานของแรงดันให้เหมาะสม

15. ตัวเก็บประจุ (Capacitor) • ส่วนประกอบที่นำมาใช้กับวงจรที่มีความถี่เข้ามาเกี่ยวข้อง อุปกรณ์ตัวนี้มีผลโดยตรงกับความถี่ หากความถี่สูงผ่านค่าความต้านทานต่ำ • หน่วยของการเก็บประจุคือ ฟารัด

16. อินดักเตอร์ (Inductor) • คือลวดตัวนำที่นำมาขดเป็นวงกลมหรือในลักษณะอื่นที่ทำให้มีระยะทางที่มากขึ้น ทำให้มีผลกับสัญญานไฟฟ้าที่มีความถี่ • Inductance หน่วยคือ เฮนรี่

17. วงจร • คือการนำอุปกรณ์อิเล็กโทรนิกมาต่อเข้าด้วยกัน เพื่อให้เกิดการใช้งานตามต้องการและมีการต่อเชื่อมแหล่งจ่ายกำลังไฟฟ้าทั้งแบบกระแสตรงและกระแสสลับ

18. กฏที่สำคัญสี่ข้อทางไฟฟ้ากฏที่สำคัญสี่ข้อทางไฟฟ้า • กฎของโอห์ม • กฎของเคอร์ชอพ-กระแส-ผลรวมทางพีชคณิตของกระแสรอบจุดใด ๆ ในวงจรจะต้องเป็นศูนย์ • กฎของเคอร์ชอพ-แรงดัน-ผลรวมทางพีชคณิตของแรงดันรอบวงจรเปิดจะต้องเป็นศูนย์ • กฏกำลัง

20. วงจรอนุกรม (Series Circuit) • is the connecting of components end to end in a circuit to provide a single path for the current • This is true not only for resistors, but also for other components that can be connected in series

22. วงจรขนาน (Parallel Circuit) • คือ วงจรที่นำอุปกรณ์อิเล็กโทรนิกมาต่อเชื่อมกันตั้งแต่สองตัวขึ้นไป โดยลักษณะการต่อเป็นแบบขนานกับแหล่งจ่ายไฟฟ้า หากอุปกรณ์ตัวใดเสีย วงจรก็ยังสามารถทำงานต่อได้

24. วงจรผสม (Combination Circuit) • คือ วงจรที่นำการต่อแบบอนุกรมและขนานมาเชื่อมต่อกันเข้า เพื่อให้สามารถได้วงจรตามต้องการ คุณสมบัติของวงจรขึ้นกับรูปแบบการต่อ

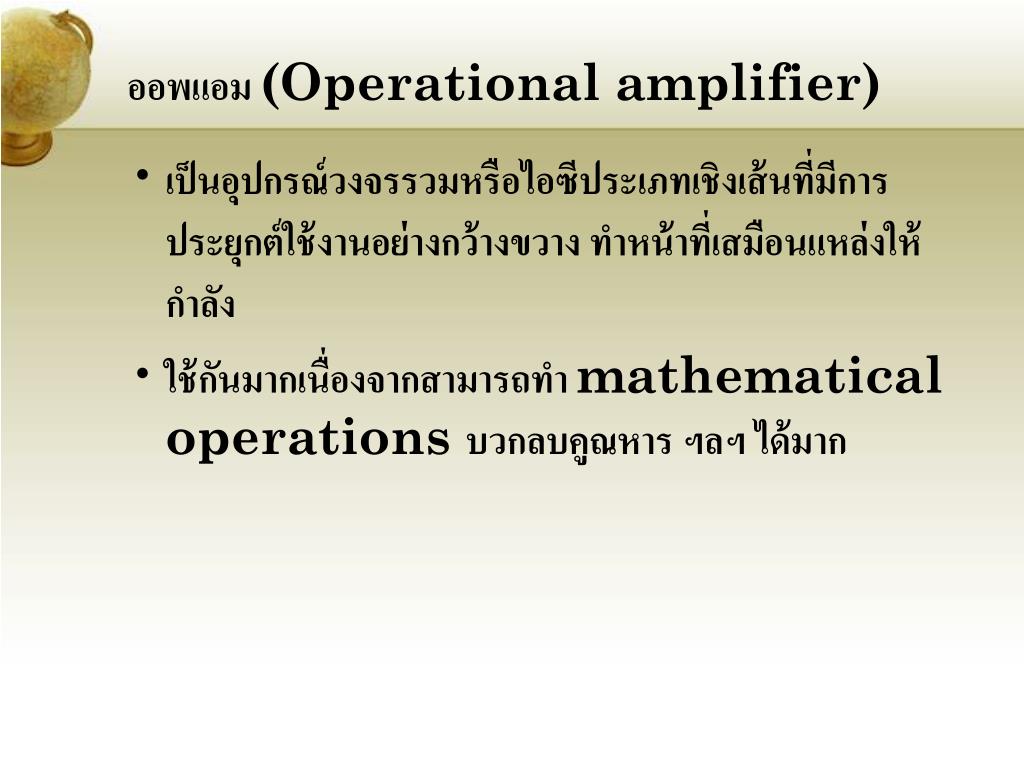

30. ออพแอม (Operational amplifier) • เป็นอุปกรณ์วงจรรวมหรือไอซีประเภทเชิงเส้นที่มีการประยุกต์ใช้งานอย่างกว้างขวาง ทำหน้าที่เสมือนแหล่งให้กำลัง • ใช้กันมากเนื่องจากสามารถทำ mathematical operations บวกลบคูณหาร ฯลฯ ได้มาก

31. คุณสมบัติของออพแอม • Gain—infinite • Input impedance—infinite ทำให้ออพแอมไม่ดึงกระแส • Output impedance—zero ทำให้ระดับสัญญานเอาท์พุทไม่ได้รับผลกระทบจากโหลด • Bandwidth infinite ทำให้สามารถนำไปใช้ขยายสัญญานประเภทใดก็ได้ • Voltage out—zero (when voltage into each other are equal) • Current entering the amp at either terminal—extremely small

32. Note about op amps • Op amp are active device • They require external power sources • The output is limited by the power source • For example: • +/- 15 V power sourceoutput swing is at most /- 15 V • Op amp come in many forms • Most common is an 8-pin DIP package • Sometimes more than on eon a chip

33. ของจริง

35. วงจรจริง

36. วงจรที่เป็นตัวแทน

37. สิ่งที่ทำไม่ได้สำหรับออพแอมสิ่งที่ทำไม่ได้สำหรับออพแอม • No feedback: Infinite gain tries to produce infinite voltage • Positive feedback: Voltage difference on input grows larger, not smaller

38. Negative feedback

39. Voltage Follower

41. Non-inverting Amplifier

43. Inverting Amplifier
