2.7.3 冲裁凸、凹模刃口尺寸计算

2.7.3 冲裁凸、凹模刃口尺寸计算. 凸模和凹模刃口尺寸直接决定工件的尺寸和模具间隙的大小，是模具上最重要的尺寸。 1 、刃口尺寸计算的基本原则： 1 ）由于冲孔落料件都是测量其光亮带部分的尺寸，而冲孔的光亮带是凸模挤入而形成。落料的光亮带是落料件挤入凹模型孔形成。故冲孔时孔的尺寸由凸模决定，落料时的外形尺寸由凹模决定。（见图 2-67 ）. 2.7.3 冲裁凸、凹模刃口尺寸计算. 1- 落料工件 2- 落料凹模 3- 凹模磨损线 4- 材料 5- 落料凸模 6- 冲孔凸模 7- 凸模磨损线 8- 冲孔工件 9- 冲孔凸模图

zamora
Download Presentation

2.7.3 冲裁凸、凹模刃口尺寸计算

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 2.7.3 冲裁凸、凹模刃口尺寸计算 凸模和凹模刃口尺寸直接决定工件的尺寸和模具间隙的大小，是模具上最重要的尺寸。 1、刃口尺寸计算的基本原则： 1）由于冲孔落料件都是测量其光亮带部分的尺寸，而冲孔的光亮带是凸模挤入而形成。落料的光亮带是落料件挤入凹模型孔形成。故冲孔时孔的尺寸由凸模决定，落料时的外形尺寸由凹模决定。（见图2-67）

  2. 2.7.3 冲裁凸、凹模刃口尺寸计算 1-落料工件2-落料凹模3-凹模磨损线 4-材料5-落料凸模 6-冲孔凸模 7-凸模磨损线 8-冲孔工件 9-冲孔凸模图 图2-67 冲裁件与凸、凹模尺寸的关系 2）由于冲裁时凸、凹模的磨损，使凸、凹模实体尺寸 变 小，故在设计凸、凹模尺寸时应考虑凸、凹模 的磨 损方向，使其磨损之后还能保证冲件尺寸的要求。 3）考虑凸、凹模制造公差的方向、确定凸、凹模的基本尺寸。

  3. 2.7.3 冲裁凸、凹模刃口尺寸计算 2、凸模间隙的获得方法 1）分开加工法： 分开加工法是分别给定凸、凹模的基本尺寸和制造公差，将凸、凹模分别进行加工，各自保证凸、凹模的基本尺寸和公差要求，相应就获得了凸、凹模的间隙。此法是目前模具加工中常用的一种方法。其凸、凹模制造公差由 δ凸+δ凹≤ΔZ, δ凸=0.4ΔZ,δ凹=0.6ΔZ (2-23)

  4. 2.7.3 冲裁凸、凹模刃口尺寸计算 2）配制法： 配制法是过去加工设备精度不高，难以保证凸模间隙而采取的一种放宽加工精度，并且能够保证间隙的一种加工措施。此法要先将基准件完全做好后才能制造配制件。故此法生产周期长，管理也麻烦，目前一般不用。由于线切割加工中的凸、凹模可以采用同一基本尺寸编制程序，补偿获取凸、凹模间隙的方法。故采用线切割加工的凸、凹模借用了配制法进行标注。其公差为δ凸=δ凹=1/4Δ。它的标注方法是：标注基准件（冲孔为凸模、落料为凹模）的基本尺寸和公差（线切割加工的凸、凹模也可以不注公差）。配制件既不标注基本尺寸、也不标注制造公差，只在配制件的技术要求中注明：与 凸( 凹 )模成Zmin的双面间隙制造。

  5. 2.7.3 冲裁凸、凹模刃口尺寸计算 3、凸、凹模刃口尺寸的计算方法 1）一般零件的磨损状态： • 由于刃口尺寸计算与凸凹模的磨损状态有着很重要的关系，故确定刃口尺寸之前必须考虑凸凹模的磨损状态。 • 冲孔时研究凸模的磨损状态（见图2-68）： 图2-68冲孔时凸模的磨损状态示意图

  6. 2.7.3 冲裁凸、凹模刃口尺寸计算 • 落料时研究凹模的磨损状态（见图2-69）： 图2-69 落料时凹模的磨损状态示意图

  7. 2.7.3 冲裁凸、凹模刃口尺寸计算 • 从冲孔、落料的磨损状态中可以获得以下三类尺寸

  8. 图2-70 冲孔刃口尺寸计算图 图2-71 落料刃口尺寸计算图 2.7.3 冲裁凸、凹模刃口尺寸计算 2）刃口尺寸计算公式： • 由以上的几类尺寸分别解剖后可以获得以下公式： (1)冲孔磨后变小（图2-70）的公式： (2－24) • (2) 落料磨后变大（图2-71）的公式： (2－26) (2－27)

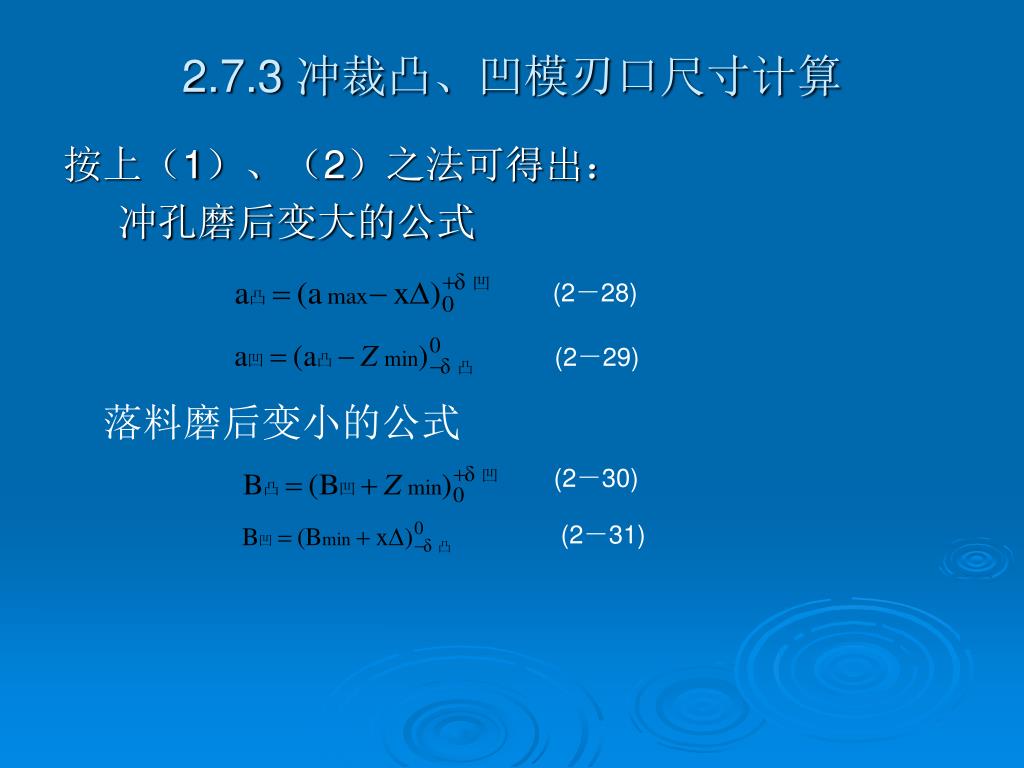

  9. 2.7.3 冲裁凸、凹模刃口尺寸计算 按上（1）、（2）之法可得出： 冲孔磨后变大的公式 (2－28) (2－29) 落料磨后变小的公式 (2－30) (2－31)

  10. 2.7.3 冲裁凸、凹模刃口尺寸计算 C 是磨后不变的尺寸、其公式为： （5） C凸=C凹=（Cmin+Δ/2） (2－32) 式中： b凸、b凹、A凹、A凸-------凸凹模基本尺寸 Amax、bmin-------最大、最小极限尺寸 Zmin---------------最小初始间隙 Δ----------------工件公差 x------------------精度等级系数： (高于)IT11 --- X=1 IT11~IT13 --- X=0.75 (低于)IT13 --- X=0.5 δ凸、δ凹 --- 凸凹模制造公差

  11. 2.7.3 冲裁凸、凹模刃口尺寸计算 • [例2-1] 用分开制造计算图2-72所示零件的凸凹模刃口尺寸。 图2-72 零件图 解：1、确定基本工序 内形：冲孔。外形：落料 2、画磨损曲线

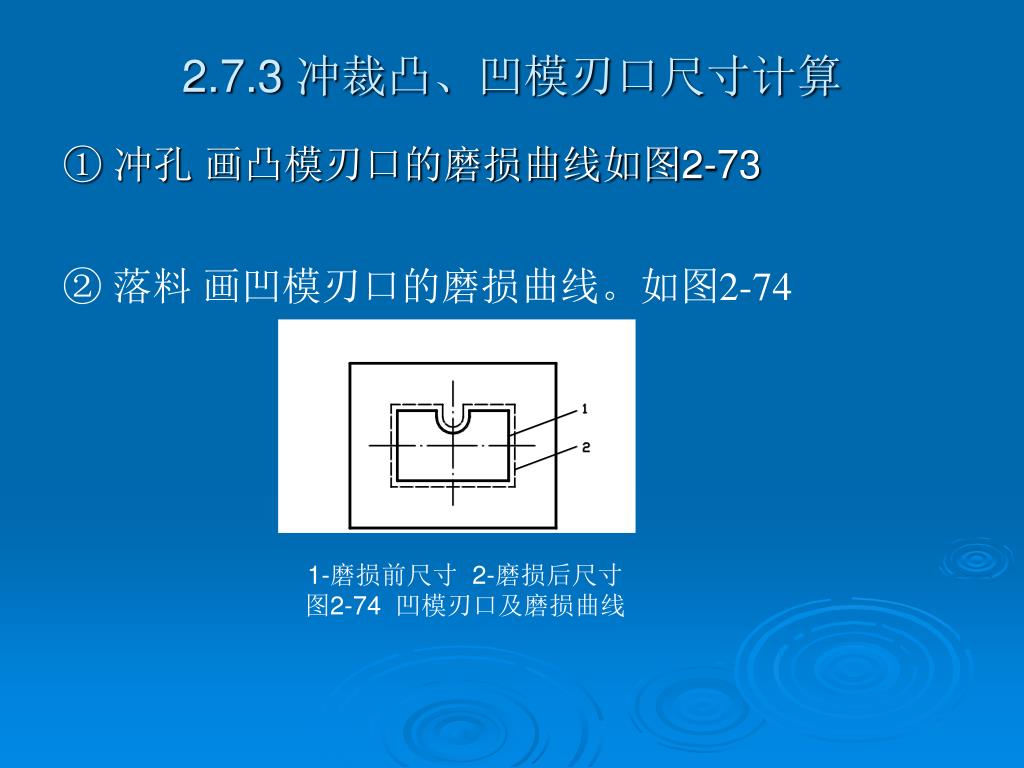

  12. 2.7.3 冲裁凸、凹模刃口尺寸计算 ① 冲孔 画凸模刃口的磨损曲线如图2-73 ② 落料 画凹模刃口的磨损曲线。如图2-74 1-磨损前尺寸 2-磨损后尺寸 图2-74 凹模刃口及磨损曲线

  13. 磨后变小 磨后变大 磨后不变 冲孔 18±0.2 落料 5±0.1 2.7.3 冲裁凸、凹模刃口尺寸计算 3、找出各类尺寸，列于下表 4、具体计算： （1）查表确定初始间隙： Zmin=0.16×1.5=0.24 Zmax=0.22×1.5=0.33 ΔZ=Zmax-Zmin=0.33-0.24=0.09、 （2）计算凸凹模制造公差。 δ凸=0.4ΔZ=0.4×0.09=0.036 δ凹=0.6ΔZ =0.6×0.09=0.054

  14. 2.7.3 冲裁凸、凹模刃口尺寸计算 （3）代入公式计算各尺寸： 尺寸Ⅰ； 2-Φ4.5为冲孔磨后变小Δ=0.75→IT11→X=0.75 b凸=(bmin+xΔ) =(4.5+0.75×0.075) =4.556 b凹=(b凸+Zmin) =(4.556+0.24) =4.796 尺寸Ⅱ； 6 为落料磨后变小Δ=0.2→IT13→X=0.75 B凹1=(B1min+xΔ) =(6+0.75×0.2) =6.15 B凸1=(B凹1+Zmin) =(6.15+0.24) =6.39 尺寸Ⅲ： R3应与6相切,故B凹2B凸2应取B凹1与 B凸1之半 B凹2=3.075 B凸2=3.195

  15. 2.7.3 冲裁凸、凹模刃口尺寸计算 • 尺寸Ⅳ、Ⅴ：25（ ）为落料磨后变大. Δ=0.52→IT14→X=0.5 A凹1 =(A1max-xΔ) =(25-0.5×0.52) =24.74 A凸1=( A凹1- Zmin) =(24.74-0.24) =24.5 • 尺寸Ⅵ： 7为落料单边磨后变大, Δ=0.2→IT13→X=0.75 A凹2=(A2max-xΔ) =(7-0.750.2)=6.85 A凸2=( A凸2 - )=(6.85-)=(6.85-0.12) =6.73

  16. 2.7.3 冲裁凸、凹模刃口尺寸计算 • 尺寸Ⅳ、Ⅴ：25（ ）为落料磨后变大. Δ=0.52→IT14→X=0.5 A凹1 =(A1max-xΔ) =(25-0.5×0.52) =24.74 A凸1=( A凹1- Zmin) =(24.74-0.24) =24.5 • 尺寸Ⅵ： 7为落料单边磨后变大, Δ=0.2→IT13→X=0.75 A凹2=(A2max-xΔ) =(7-0.750.2)=6.85 A凸2=( A凸2 - )=(6.85-)=(6.85-0.12) =6.73

  17. 2.7.3 冲裁凸、凹模刃口尺寸计算 • 尺寸Ⅶ： 18±0.2为磨后不变尺寸，Δ=0.4 C凹1=C1=(Cmin+)±=(17.8+)±=180.05 • 尺寸Ⅷ：5±0.1为磨后不变尺寸， Δ=0.2 C凹2=C凸2=(Cmin+ )± =(4.9+0.2/2)± 0.2/8 =5±0.025
