一 . 外墙外保温简介

一 . 外墙外保温简介. 定义：建筑物外墙外侧现场施工或预制装配的复合保温层。 特点： 保温、节能； 增加建筑使用面积； 消除建筑物冷热桥现象； 装饰性强； 对建筑物有保护作用； 有效发挥保温材料的功效； 满足 《 民用建筑节能设计标准（采暖居住建筑部分） 》JGJ 26-95 规定的达到建筑节能 50% 时对墙体保温的要求。. 二 .ABW 体系结构形式 ( 聚苯板 - 玻纤网格布 - 聚合物砂浆体系 ). a— 砌块墙、粘土砖墙、钢筋混凝土墙等 b—ABW 胶粘剂 c— 聚苯板保温层（含机械固定件） d—ABW 抹面胶浆 e— 玻纤网格布增强层

zalman
Download Presentation

一 . 外墙外保温简介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

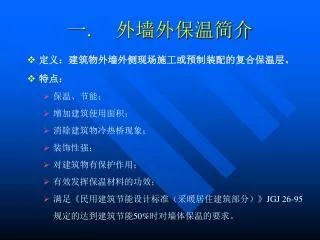

  1. 一. 外墙外保温简介 • 定义：建筑物外墙外侧现场施工或预制装配的复合保温层。 • 特点： • 保温、节能； • 增加建筑使用面积； • 消除建筑物冷热桥现象； • 装饰性强； • 对建筑物有保护作用； • 有效发挥保温材料的功效； • 满足《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26-95规定的达到建筑节能50%时对墙体保温的要求。

  2. 二.ABW体系结构形式(聚苯板-玻纤网格布-聚合物砂浆体系)二.ABW体系结构形式(聚苯板-玻纤网格布-聚合物砂浆体系) a—砌块墙、粘土砖墙、钢筋混凝土墙等 b—ABW胶粘剂 c—聚苯板保温层（含机械固定件） d—ABW抹面胶浆 e—玻纤网格布增强层 f—涂料、面砖或其它重量不超过20kg/m2的饰面材料

  3. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 1. 原有建筑或新建筑外墙面处理 墙体基面必须清理干净，并检验墙面平整度和垂直度，最大偏差不大于5mm，超差部分应剔凿或用聚合物水泥砂浆修补平整。

  4. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 2. 聚苯板表面涂抹胶粘剂 聚苯板四周涂抹一圈粘粘剂，板心点粘

  5. 聚苯板性能要求:

  6. 胶粘剂性能要求：

  7. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 3. 贴聚苯板 粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹粘接材料。粘贴聚苯板应做到上下错缝。

  8. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 4. 钉固定件 专用锚栓拧到与聚苯板面平。

  9. 专用锚栓性能要求：

  10. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 5. 表面抹聚合物砂浆（抹面胶浆）

  11. 聚合物砂浆（抹面胶浆）性能要求：

  12. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 6. 铺玻纤网格布 大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，使其紧贴底层聚合物砂浆。

  13. 耐碱玻纤网格布性能要求：

  14. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 7. 表面批覆聚合物砂浆（抹面胶浆） 在底层抹面胶浆凝结前，抹面层抹面胶浆。抹灰厚度以盖住网格布为准，约1～2mm。

  15. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 8. 贴面砖 贴面砖可用前述ABW胶粘剂。面砖重量不超过20kg/m2。

  16. 三. ABW体系施工工艺(聚苯板-玻纤网格布-聚合物砂浆体系) 9. 外保温层完成 后续可根据用户要求涂刷涂料等外装饰层。

  17. 四.ABW体系主要技术性能（聚苯板-玻纤网格布-聚合物砂浆体系）四.ABW体系主要技术性能（聚苯板-玻纤网格布-聚合物砂浆体系）
