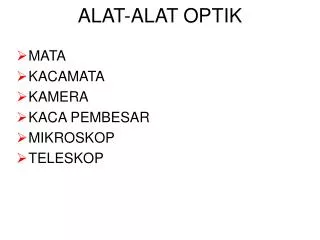

  1. ALAT-ALAT OPTIK • MATA • KACAMATA • KAMERA • KACA PEMBESAR • MIKROSKOP • TELESKOP

  2. LENSA MATA Jarak bayangan konstan = jarak lensa mata ke retina

  3. MATA NORMAL • Bila benda digerakkan dari tak hingga ke suatu titik tertentu Pn • Agar bayangan di retina  jarak fokus lensa harus diubah • retina = pusat syaraf penglihatan  2,5 cm dari lensa • Benda di tak hingga  f = i = 2,5 cm (mata relaks) • Benda di titik dekat Pn  fminimum (penglihatan mulai kabur) • Mata normal  Pn = 15 cm • Kemampuan merubah jarak fokus = daya akomodasi

  4. AKOMODASI MATA

  5. Contoh Soal 6.1 • Dalam keadaan relaks, jarak fokus lensa mata adalah 2,5 cm. Bila benda terletak pada jarak 40 cm di depan mata, • Berapa jarak fokusnya agar bayangan terlihat dengan jelas ? • Apa yang harus dilakukan oleh otot-otot mata ? Jawab :

  6. KELAINAN MATA Mata jauh (farsighted) Jarak bayangan harus diperkecil Mata dekat (nearsighted) Jarak bayangan harus diperbesar Perlu kacamata minus atau plus ?

  7. Mata jauh (farsighted) Lensa mata Kacamata Konvergen  Lensa positip

  8. Mata dekat (nearsighted) Lensa mata Kacamata Divergen  Lensa negatip

  9. Contoh Soal 6.2 Mata normal mempunyai titik jauh tak hingga dan titik dekat 15 cm. Seseorang mempunyai kelainan mata sehingga titik jauhnya maju menjadi 200 cm. Tentukan ukuran kacamata yang harus dipakai agar penglihatannya kembali menjadi normal. Jawab :

  10. Contoh Soal 6.3 Mata normal mempunyai titik jauh tak hingga dan titik dekat 15 cm. Seseorang mempunyai kelainan mata sehingga titik dekatnya mundur menjadi 60 cm. Tentukan ukuran kacamata yang harus dipakai agar penglihatannya kembali menjadi normal. Jawab :

  11. KAMERA Jarak fokus konstan Untuk setiap posisi benda Jarak bayangan disesuaikan

  12. Contoh Soal 6.4 Lensa sebuah kamera berjarak fokus 5 cm (Benda di tak hingga bayangannya di film yang terletak 5 cm di belakang lensa). Bila bendanya terletak 100 cm di depan lensa, berapa perubahan jarak lensa-film yang harus dilakukan agar bayangan jatuh di film ? Jawab :

  13. KACA PEMBESAR

  14. Perbesaran sudut

  15. MIKROSKOP

  16. TELESKOP

  17. Contoh Soal 6.5 • Dalam sebuah mikroskop jarak fokus dari lensa obyektif adalah 4 cm dan jarak fokus lensa okuler adalah 8 cm. Jarak antara kedua lensa adalah 25 cm. • Berapa panjang tabung s ? • Bila

  18. Seseorang menggunakan kacamata plus 0,5 untuk membaca dan kacamata -0,5 untuk melihat jauh. • Berapa titik jauhnya ? • Berapa titik dekatnya ? • Bila memakai kacamata +0,5 berapa titik jauhnya ? • Bila memakai kacamata -0,5 berapa titik dekatnya ?

  19. Sebuah benda terletak 10 mm di depan lensa obyektif dari suatu mikroskop. Jarakantara lensa obyektif dan lensa okuler adalah 300 mm. Bila bayangan dari lensa obyektif terletak 50 mm di depan lensa okuler, hitung perbesaran totalnya
