  1. Tato prezentace byla vytvořena v rámci projektu Orbis pictus 21. století

  2. Nízkofrekvenční generátory OB21-OP-EL-ELKM-JANC-M-3-016

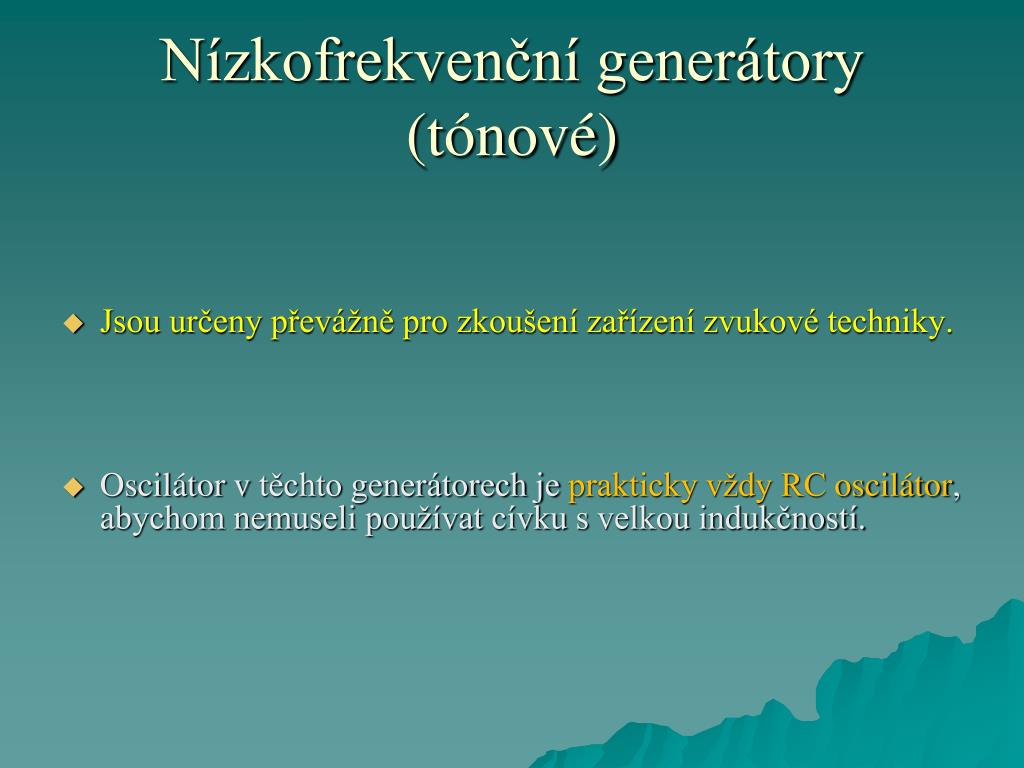

  3. Nízkofrekvenční generátory (tónové) • Jsou určeny převážně pro zkoušení zařízení zvukové techniky. • Oscilátor v těchto generátorech je prakticky vždy RC oscilátor, abychom nemuseli používat cívku s velkou indukčností.

  4. RC oscilátor • RC oscilátor je nejjednodušší oscilátor, přitom má velmi malé tvarové zkreslení harmonického signálu. • Obsahuje RC člen(y) připojený k zesilovači pomocí kladné zpětné vazby. • Nevýhodou je nízká stabilita frekvence. • Frekvence oscilátoru je většinou  = 1/ ( = RC je časová konstanta, má rozměr [s] . • Útlum RC členu musí být kompenzován zesílením zesilovače tak, aby zesílení v uzavřené smyčce bylo 1. • Pro stabilizaci amplitudy se užívá záporná zpětná vazba.

  5. Nízkofrekvenční generátory RC • jsou nejrozšířenějšími tónovými generátory • vyznačují se vyhovující stabilitou frekvence a výstupního napětí, nezkresleným harmonickým průběhem signálu a dají se přelaďovat v širokém frekvenčním rozsahu.

  6. Nízkofrekvenční generátory RC • základem RC generátoru je oscilátor RC • představuje elektronický obvod, zpravidla v kombinaci kladné a záporné zpětné vazby • velikost výstupního napětí generátoru se nastavuje plynule potenciometrem v zesilovači a dále se upravuje přepínáním výstupního děliče • jednotlivé druhy generátorů se liší především zapojením oscilátoru

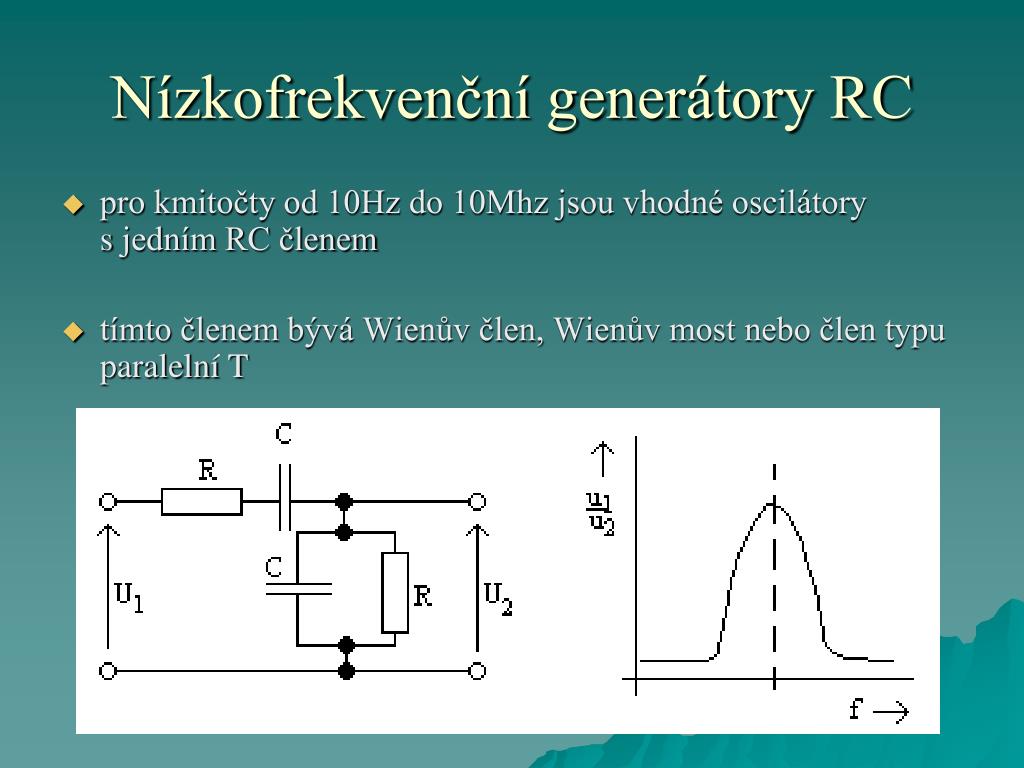

  7. Nízkofrekvenční generátory RC • pro kmitočty od 10Hz do 10Mhz jsou vhodné oscilátory s jedním RC členem • tímto členem bývá Wienův člen, Wienův most nebo člen typu paralelní T

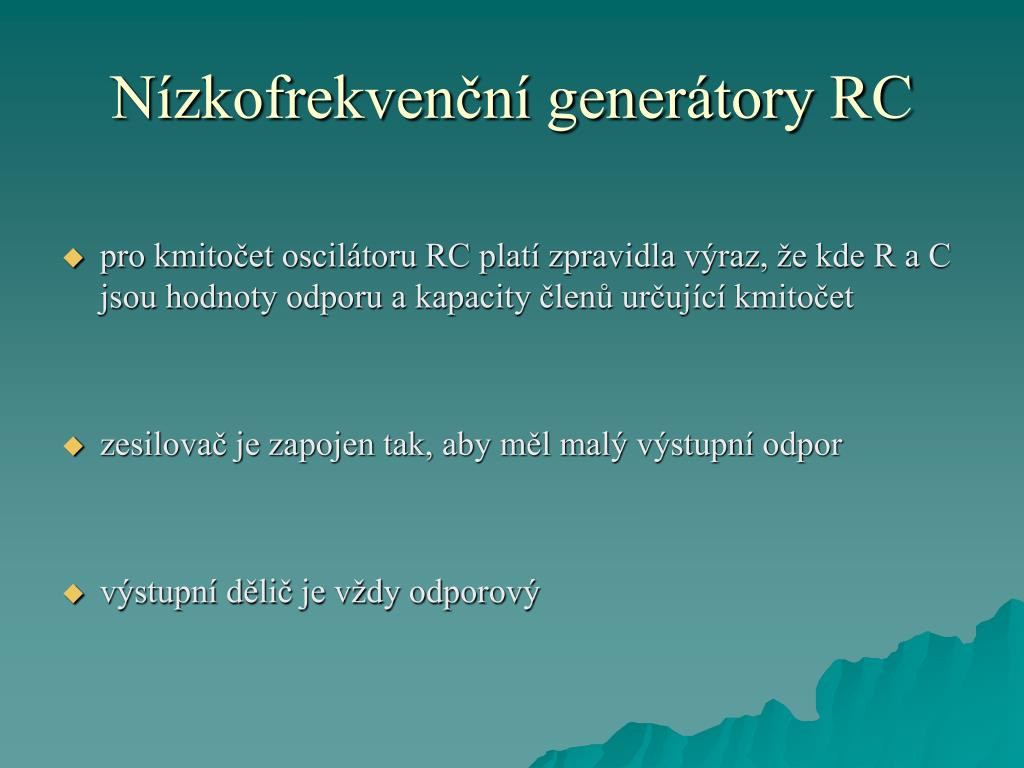

  8. Nízkofrekvenční generátory RC • pro kmitočet oscilátoru RC platí zpravidla výraz, že kde R a C jsou hodnoty odporu a kapacity členů určující kmitočet • zesilovač je zapojen tak, aby měl malý výstupní odpor • výstupní dělič je vždy odporový

  9. Nízkofrekvenční generátory RC • stabilitu amplitudy generovaného harmonického signálu určuje napěťový odporově závislý dělič • jedná se o dělič, kde jeden z rezistorů musí hodně měnit hodnotu v závislosti na výstupním napětí • nelineárním prvkem může být žárovka, termistor, apod.

  10. Nízkofrekvenční generátory RC • příklady děličů pro zapojení do záporné zpětné vazby : RC generátor s Wienovým členem

  11. Příklad prodávaného generátoru • Firma Rohde & Schwarz ( špičkový výrobce generátorů ) nabízí nf generátor s těmito parametry: • frekvenční rozsah: 1 Hz ÷ 260 kHz, frekvenční drift (frekvenční stálost) < 10-5/rok, spektrální čistota: THD < 0,1 % • výstupní impedance: 10  ÷ 640  po 5  • výstupní napětí: 50 V ÷ 20 V, výstup plovoucí, symetrický nebo nesymetrický • vstup pro rozmítání frekvence • frekvence se vytváří pomocí syntetizéru (rozlišení 0,1 Hz do 20 kHz) • zabudovaný 3,5místný voltmetr s rozsahy 50 V ÷ 50 V

  12. Děkuji za pozornost Ing. Ladislav Jančařík

  13. Literatura • E. Vitejček a V. Hos: Elektrické měření, SNTL Praha 1979 • V. Fajt a kol.: Elektrická měření, SNTL Praha 1987 • L. Bejček a kol.: Měření v elektrotechnice, FEKT VUT Brno 2003
