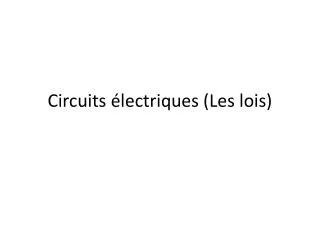

  1. Circuits électriques (Les lois)

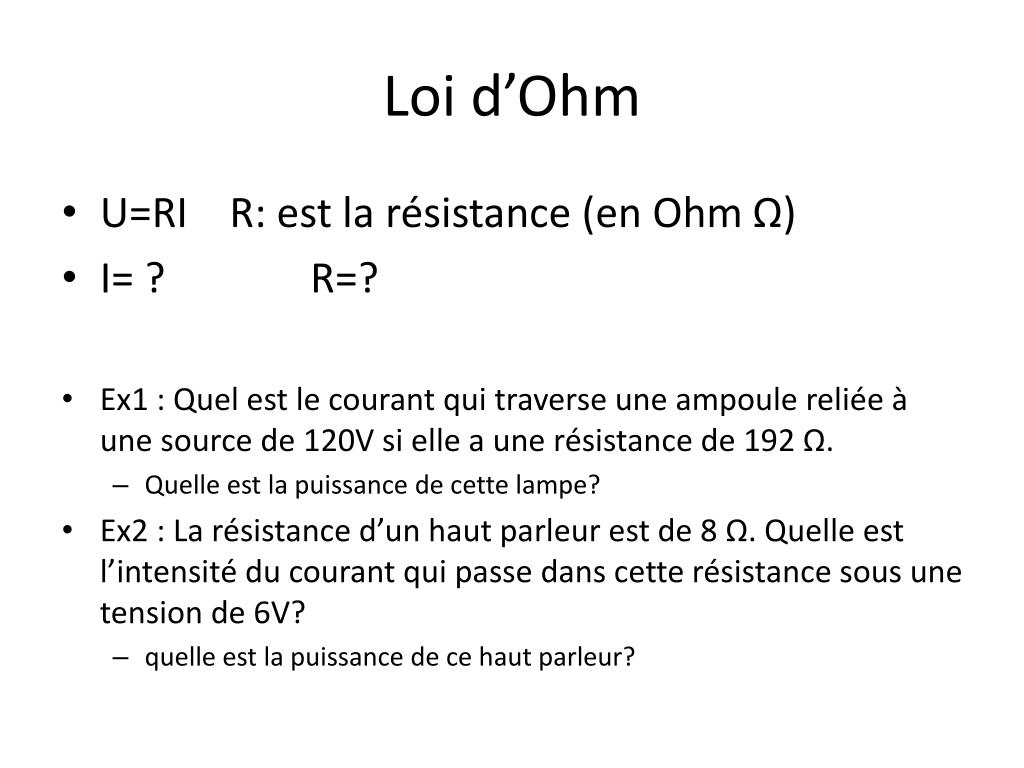

  2. Loi d’Ohm • U=RI R: est la résistance (en Ohm Ω) • I= ? R=? • Ex1 : Quel est le courant qui traverse une ampoule reliée à une source de 120V si elle a une résistance de 192 Ω. • Quelle est la puissance de cette lampe? • Ex2 : La résistance d’un haut parleur est de 8 Ω. Quelle est l’intensité du courant qui passe dans cette résistance sous une tension de 6V? • quelle est la puissance de ce haut parleur?

  3. Première loi de Kirchhoff • Un nœud est un point où une branche de circuit se sépare en plusieurs branches; ou bien c’est un point où plusieurs branches se rejoignent pour former une seule branche. • Loi de Kirchhoff: dans un nœud la somme des courants rentrant est égal à la somme des courants sortant •

  4. I= …? Ex1: E = 12V R1 = 100Ω R2 = 2KΩ Calculer tous les courants ? Trouver Réquivalent E R1 I1 VR1=? I • • Ex2: E = 10V R1 = 100Ω I2 = 2I1 Calculer R2 R2 I2 VR2=? Trouver Req la résistance équivalente qui remplacerait R1 et R2 tels qu’ils sont branchées

  5. I= …? Ex1: E = 12V R1 = 100Ω R2 = 2KΩ R3 = 1kΩ Calculer tous les courants ? Trouver Réquivalent E R1 I1 VR1=? R2 I I2 VR2=? Ex2: E = 10V R1 = 100Ω R2 = 2KΩ R3 = 1kΩ Calculer tous les courants R3 I3 VR3=?

  6. Deuxième loi de Kirchhoff • La somme des augmentations de tension électriques (fournies par les alimentations)est égale à la somme des diminutions de tension électriques(subies lors des transferts).

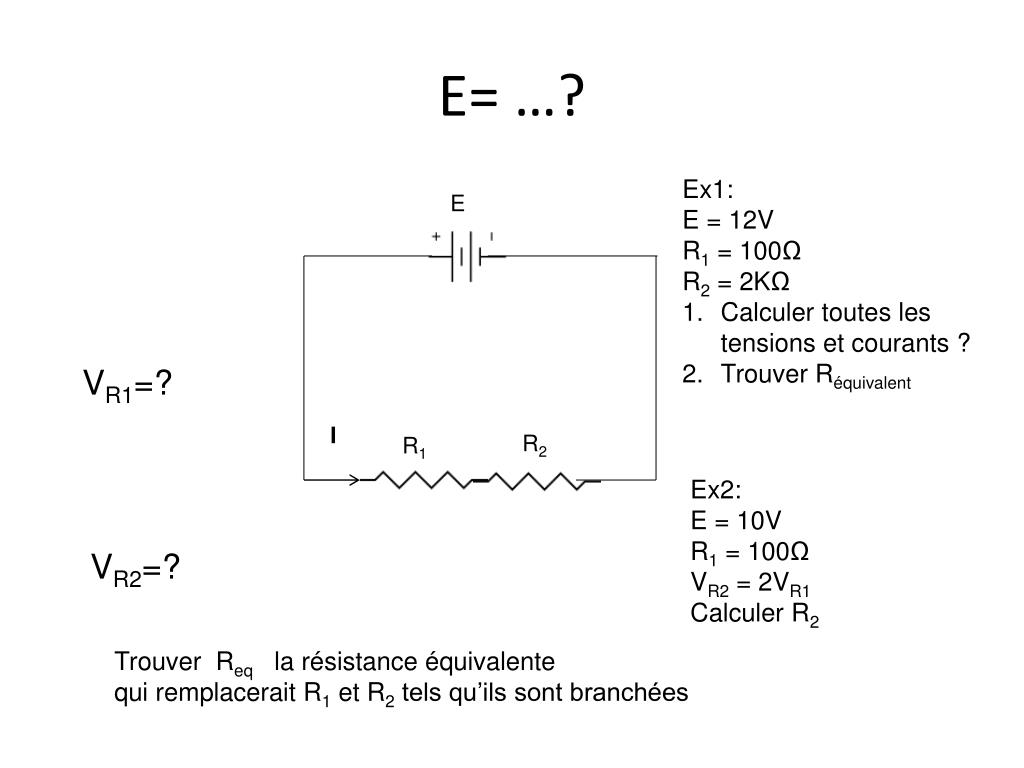

  7. E= …? Ex1: E = 12V R1 = 100Ω R2 = 2KΩ Calculer toutes les tensions et courants ? Trouver Réquivalent E VR1=? I R2 R1 Ex2: E = 10V R1 = 100Ω VR2 = 2VR1 Calculer R2 VR2=? Trouver Req la résistance équivalente qui remplacerait R1 et R2 tels qu’ils sont branchées

  8. Régles • La puissance en Watts (W) P=U.I • Pour des résistances en série: • Réquivalente = R1+ R2+ R3+… • Pour des résistances en parallèle: • 1/R = (1/R1) + (1/R2) + (1/R3) +…
