3. Jordfelsskydd i nät med övertoner Arrangeras av Voltimum.se – portalen för elproffs

4. Olika typer av jordfelsskydd Traditionella jordfelsbrytare Elektroniska jordfelsreläer Jordfelsmoduler för effektbrytare Arrangeras av Voltimum.se – portalen för elproffs

5. Hur fungerar jordfelsskydd 1. Mekanism 2. Tripprelä 3. Motstånd (testkrets) 4. Testknapp 5. Testkrets 6. Primärlindning 7. Toroid 8. Sekundärlindning Arrangeras av Voltimum.se – portalen för elproffs

6. Hur fungerar jordfelsskydd Olika primärströmmar = jordfel = utlöst JFB Arrangeras av Voltimum.se – portalen för elproffs

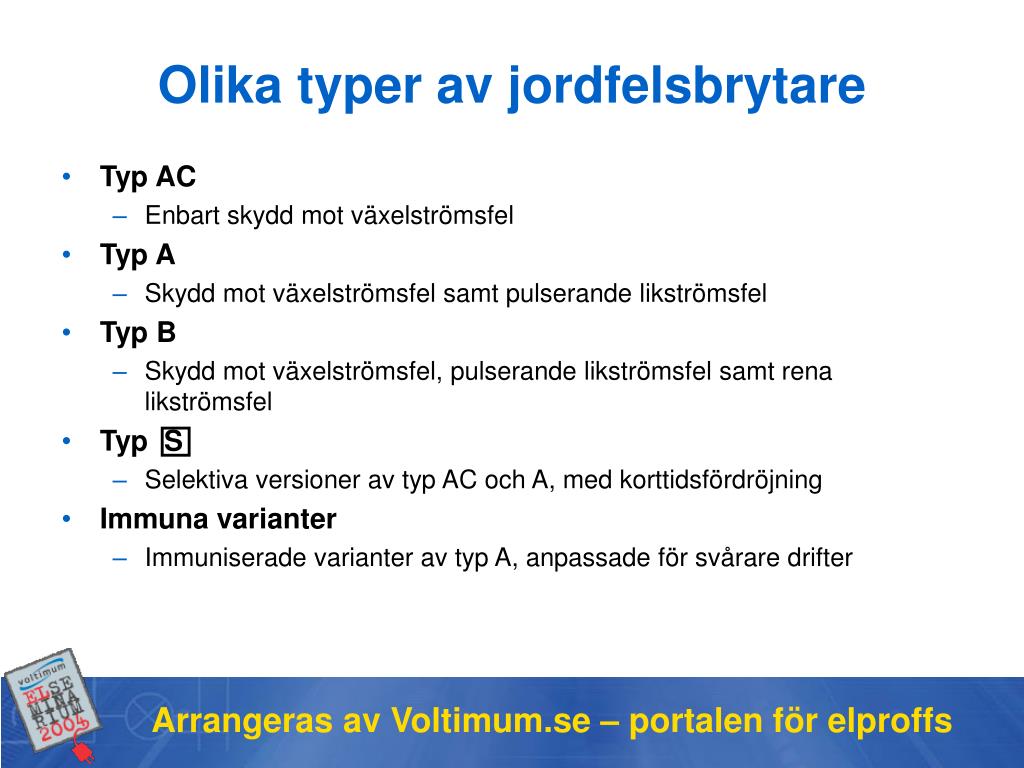

7. Olika typer av jordfelsbrytare • Typ AC • Enbart skydd mot växelströmsfel • Typ A • Skydd mot växelströmsfel samt pulserande likströmsfel • Typ B • Skydd mot växelströmsfel, pulserande likströmsfel samt rena likströmsfel • Typ S • Selektiva versioner av typ AC och A, med korttidsfördröjning • Immuna varianter • Immuniserade varianter av typ A, anpassade för svårare drifter Arrangeras av Voltimum.se – portalen för elproffs

8. När måste jordfelsskydd användas? • Generellt gäller kapitel 413 i SS 436 40 00 • Skydd mot indirekt beröring, max beröringsspänning • Specifika krav finns dels i kapitel 55 (nödkraft, generatorer) samt i del 7 (särskilda slag av elinstallationer) Arrangeras av Voltimum.se – portalen för elproffs

9. Jordfelsskydd i nät med störningar • Störningar som kan lösa ut jordfelsskydd • 50 Hz och transienta läckströmmar • Högfrekventa läckströmmar • Åsknedslag • Startströmmar/inkopplingsströmmar • Störningar som inte har någon effekt på jordfelsskydd • Övertoner • Spänningsvariationer • Kortslutningar (mellan aktiva ledare) Arrangeras av Voltimum.se – portalen för elproffs

10. R Jordfelsskydd i nät med störningar • 50 Hz och transienta läckströmmar • Källa: kabelkapacitansen och kondensatorer i t.ex. EMC-filter • Risk: obefogade utlösningar vid start, frånslag eller under drift Arrangeras av Voltimum.se – portalen för elproffs

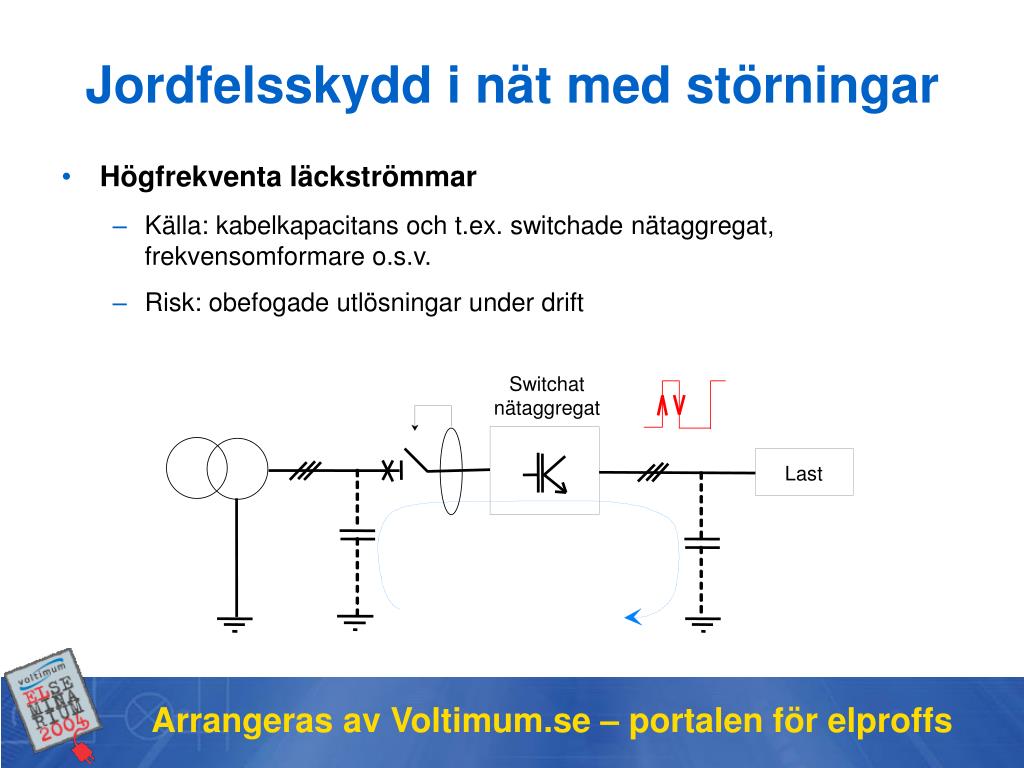

11. Switchat nätaggregat Last Jordfelsskydd i nät med störningar • Högfrekventa läckströmmar • Källa: kabelkapacitans och t.ex. switchade nätaggregat, frekvensomformare o.s.v. • Risk: obefogade utlösningar under drift Arrangeras av Voltimum.se – portalen för elproffs

12. Last Jordfelsskydd i nät med störningar • Åsknedslag • Källa: blixtström som leds till jord • Risk: obefogade utlösningar under åskväder Arrangeras av Voltimum.se – portalen för elproffs

13. A 0 0s 0.2s 0.4s Jordfelsskydd i nät med störningar • Startströmmar/inkopplingsströmmar • Källa: transient överström (t.ex. spänningssättning av transformator) • Risk: obefogad utlösning vid start Arrangeras av Voltimum.se – portalen för elproffs

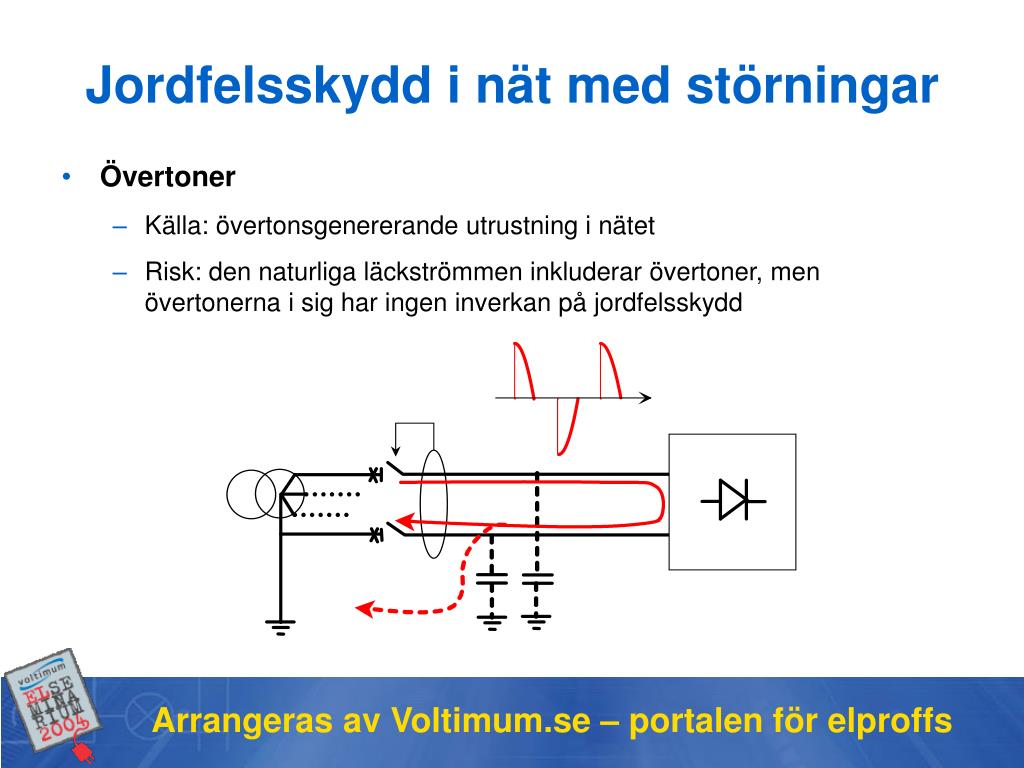

14. Jordfelsskydd i nät med störningar • Övertoner • Källa: övertonsgenererande utrustning i nätet • Risk: den naturliga läckströmmen inkluderar övertoner, men övertonerna i sig har ingen inverkan på jordfelsskydd Arrangeras av Voltimum.se – portalen för elproffs

15. Jordfelsskydd i nät med störningar • Spänningsvariationer • Källa: inkoppling av stora laster kan generera spänningsfall • Risk: ingen inverkan på jordfelsskydd • Kortslutningar (mellan aktiva ledare) • Källa: isolationsfel, handhavandefel eller annat fel som skapar kontakt mellan aktiva ledare (faser och neutralledare) och löser ut kortslutningsskyddet • Risk: ingen inverkan på jordfelsskydd Arrangeras av Voltimum.se – portalen för elproffs

16. Jordfelsskydd och frekvensomformare • Frekvensomformarens funktionssätt • Frekvensomformarens kritiska egenskaper: • 50 Hz läckström • Högfrekvent läckström • Fel på motorsidan • Rekommendationer för kombination av jordfelsskydd och frekvensomformare Arrangeras av Voltimum.se – portalen för elproffs

17. + - Jordfelsskydd och frekvensomformare • Principskiss över en frekvensomformares funktion Likriktare DC buss Växelriktare Motor Arrangeras av Voltimum.se – portalen för elproffs

18. Övertonsströmmar är inte en orsak till obefogade utlösningar! Jordfelsskydd och frekvensomformare • Vågform: matningsström Enfas: Trefas: Arrangeras av Voltimum.se – portalen för elproffs

19. Switchfrekvensen genererar störningar Jordfelsskydd och frekvensomformare • Vågform: motorspänning och -ström Arrangeras av Voltimum.se – portalen för elproffs

20. Jordfelsskydd EMC filter Jordfelsskydd och frekvensomformare • Frekvensomformarens kritiska egenskaper: • 50Hz läckström • Källa: kondensatorer i EMC filter • Risk: obefogad utlösning av jordfelsskydd Arrangeras av Voltimum.se – portalen för elproffs

21. Jordfelsskydd och frekvensomformare • Frekvensomformarens kritiska egenskaper: • Högfrekvent läckström • Källa: kabelkapacitansen och switchningen • Risk: obefogad utlösning av jordfelsskydd Arrangeras av Voltimum.se – portalen för elproffs

22. Jordfelsskydd och frekvensomformare • Frekvensomformarens kritiska egenskaper: • Högfrekvent läckström Exempel: Omformare: 2,2 kW Huvudspänning: 400 V trefas Jordningssystem: TN-S Motorfrekvens: 40 Hz PWM frekvens: 4 kHz Skärmad kabel: 5 m Resultat RMS: 85 mA 0-1 kHz: 3 mA 1-10 kHz: 50 mA 10-150 kHz: 70 mA > 150 kHz: 10 mA Arrangeras av Voltimum.se – portalen för elproffs

23. Kabel skärmad 1 oskärmad 0,8 Spänning 400 V 1 230 V 0,2 Effekt 2,2 kW 1 0,75 kW 0,7 Jordningssystem TN-S 1 TT 0,8 IT 0,2 Motorfrekvens 5 Hz 2,25 10 Hz 1,5 20 Hz 0,75 30 Hz 0,75 40 Hz 1 50 Hz 0,6 Kabellängd 2 m 1 5 m 1 20 m 4 135 m 20 Switchfrekvens 1 kHz 0,7 4 kHz 1 16 kHz 2,2 Jordfelsskydd och frekvensomformare • Frekvensomformarens kritiska egenskaper: • Högfrekvent läckström Relevanta parametrar Arrangeras av Voltimum.se – portalen för elproffs

24. Jordfelsskydd och frekvensomformare • Frekvensomformarens kritiska egenskaper: • Fel på motorsidan • Konsekvens: felström med mycket komplex vågform Arrangeras av Voltimum.se – portalen för elproffs

25. Enfas Trefas Jordfelsskydd och frekvensomformare • Frekvensomformarens kritiska egenskaper: • Fel på motorsidan Arrangeras av Voltimum.se – portalen för elproffs

26. Jordfelsskydd och frekvensomformare • Rekommendationer för kombination av jordfelsskydd och frekvensomformare: • Ta reda på om ett 30 mA jordfelsskydd verkligen är nödvändigt • Anslut endast en frekvensomformare till ett 30 mA jordfelsskydd • Använd “immuna” jordfelsskydd • Ta reda på om ett extra EMC-filter verkligen är nödvändigt • Sänk PWM frekvensen • Använd så korta kablar som möjligt Arrangeras av Voltimum.se – portalen för elproffs

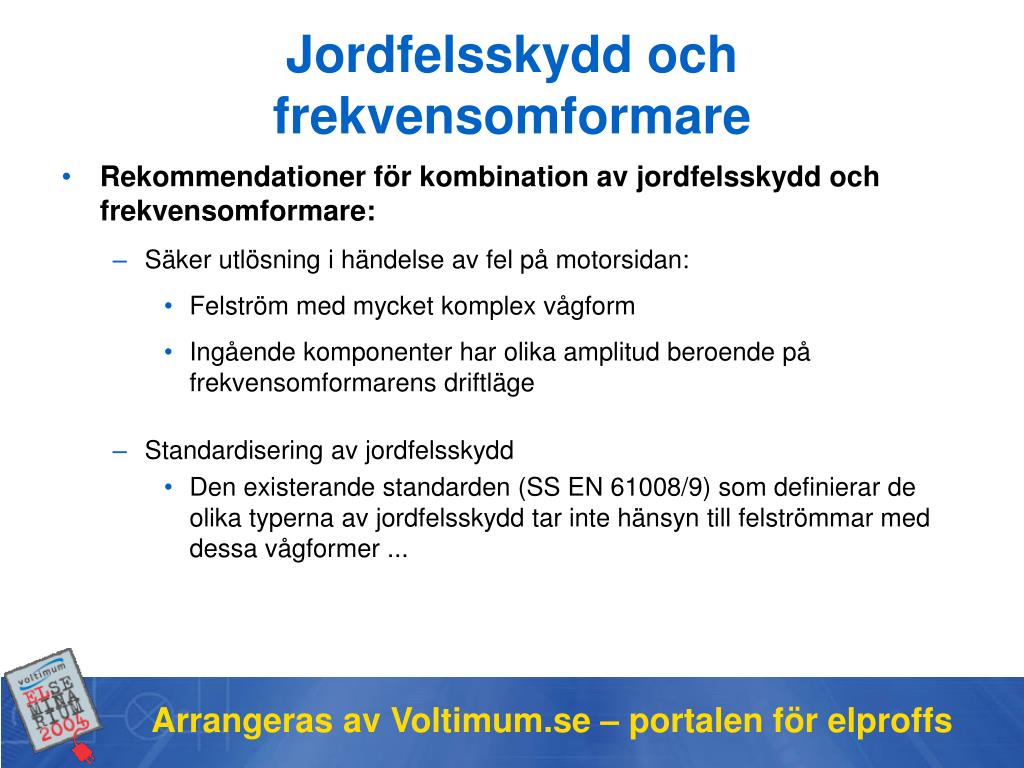

27. Jordfelsskydd och frekvensomformare • Rekommendationer för kombination av jordfelsskydd och frekvensomformare: • Säker utlösning i händelse av fel på motorsidan: • Felström med mycket komplex vågform • Ingående komponenter har olika amplitud beroende på frekvensomformarens driftläge • Standardisering av jordfelsskydd • Den existerande standarden (SS EN 61008/9) som definierar de olika typerna av jordfelsskydd tar inte hänsyn till felströmmar med dessa vågformer ... Arrangeras av Voltimum.se – portalen för elproffs

28. Jordfelsskydd i nät med störningar • Slutligen, tänk på att: • Övertoner är inte en orsak till obefogade utlösningar av jordfelsskydd. Jordfelsskydd ser bara läckströmmar till jord • Jordfelsskydd ger en betydligt större personsäkerhet i en anläggning, men undvik att installera dem i anläggningsdelar med kända störkällor • Alla apparater och kablar har en naturlig läckström till jord, därför kan man behöva dela upp anläggningen på flera jordfelsskydd • Decentralisera jordfelsskydden! • En bra anläggning har hög säkerhet och hög tillgänglighet - du väljer! Arrangeras av Voltimum.se – portalen för elproffs
