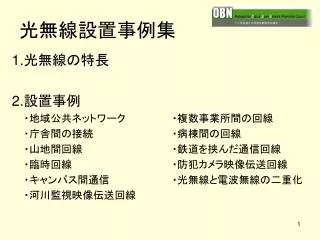

光無線設置事例集 1.光無線の特長 2.設置事例 ・地域公共ネットワーク ・複数事業所間の回線 ・庁舎間の接続 ・病棟間の回線 ・山地間回線 ・鉄道を挟んだ通信回線 ・臨時回線 ・防犯カメラ映像伝送回線 ・キャンパス間通信 ・光無線と電波無線の二重化 ・河川監視映像伝送回線
光無線の特長 ★ 伝送速度10Mbps～1,25Gbps。 ★ 見通しのきく2地点間に設置して、迅速な運用が可能です。 使用にあたっての許認可は必要ありません。 ★ 低廉な運用コスト ★ 直進性の強い光を使用しており、高いセキュリティ。 ★ 複数セットを使用しての多段中継も可能。 ★ 他の無線機器や通信に影響を与えず、 影響されることがないので、設置の自由度が あります。 • 天候等により見通しがきかない場合には、通信品質が低下する場合が あります。
FWA 2.4km 東八代合同庁舎 FWA 県立看護大学校 FWA 460m 山梨県庁 総合教育センター 工業試験場 3.1km 県立中央病院 3km 小瀬スポーツ公園 給水塔 事例：光無線と電波無線の組み合わせ アイメッセ山梨 アイメッセ山梨 山梨県広域通信ネットワークは、電波無線をベースに構築されています。 しかし、電波無線の周波数は、有限であるため、一部の区間に光無線を使用しています。 比較的近い区間を光無線を利用することで、貴重な周波数資源を有効に活用できています。
牛山会館 小学校 楽器博物館 800m 100m 300m 400m 100m 600m 市役所本庁 自営光ファイバ 浜松市地域情報センタ 300m 300m 中学校 小学校 楽器博物館屋上 事例：庁舎間の回線に光無線 テナントビル テナントビル 1回線は、臨時回線 テナントビル テナントビル 浜松市役所は、庁舎の耐震対策により、一部庁舎の取り壊しが行われました。これにより、幾つかの部署が市役所周辺のテナントビルを使用しています。この建物間の通信には、光無線回線が利用され、100Mbpsの高速回線で結ばれています。 また、文部科学省・総務省の共管プロジェクトの学校インターネット終了後も、引き続き 光無線がインターネット用アクセス回線として利用されています。
事例：山間地での光無線利用 事例：山間地での光無線利用 JGN 写真家東京事務所 フィオーレ小淵沢 保守棟 管理棟 無線LAN 小淵沢町（現 北杜市）では、町内に在住の動物写真家の先生と協力して、SOHOの実験を行いました。山あいの地であるので、通信インフラの構築には、無線系を活用することとなりました。役場や事務所までの無線アンテナをフィオーレ小淵沢の管理棟につける必要がありました。フィオーレ小淵沢の保守棟までは、光ファイバが敷設されていましたが、施設内での工事が必要となりました。 フィオーレ小淵沢は、観光施設であり、光ファイバを営業期間中に敷設することが難しく、保守棟と管理棟の間を光無線で接続することになりました。これにより、短期間で施設の営業に支障をきたすことなく、100Mbpsの高速回線を構築することができました。 写真家 小淵沢事務所 小淵沢町役場
防災訓練会場 5.8km NTT舞阪 事例：対岸（湖 他）間での臨時回線で使用 事例：対岸（湖、海他）間での臨時回線で使用 平成18年静岡県・浜松市総合防災訓練での使用 静岡県・浜松市総合防災訓練は、9月1日の防災の日に浜名湖のほとりで行われました。この会場の周辺は、まだ光ファイバがひかれていないブロードバンド 条件不利地域です。 訓練の映像を、浜松市街まで配信するために、光無線を臨時回線として使用しました。最寄のNTT局舎までの5.8kmを光無線100Mbpsで接続し、高品位な映像の中継を可能としました。 静岡県・浜松市総合防災訓練会場 NTT舞阪局舎
100m 140m 事例：キャンパス間での光無線使用（１） K大学様の導入事例。 東京都世田谷区のこの大学は、公道を挟んで幾つかの校舎が点在しています。これらの校舎間を光無線装置フォトライナーSで接続しています。 100Mbpsの高速かつ、高セキュリティな回線を構築しています。 光無線装置
事例：キャンパス間での光無線使用（２） 宮城県 仙台市の某私立大学様の導入事例。 この大学は、本校舎と直線距離で１５００m離れた研究所間を光無線（100Mbps）で、接続しています。 豪雪地帯のため、風雪対策用のフードを特設しています。 本校舎 研究所 本校舎 研究所
事例：河川横断の回線に光無線使用 上流に設置したカメラによる河川の状況を、光無線システム経由で下流の地区へ画像を配信するシステムです。 上流カメラより 屋外型光送受信機 架空伝送路 復調器 エンコーダ 光無線システム 河川横断 光無線システム デコーダ 変調器 各戸へ画像配信 架空伝送路
事例：複数事業所間での光無線使用 東京都 点在する複数事業所間での光無線導入事例。 この事業所は、鉄道、川を挟んだ複数ビルに点在する事業所間を光無線（100Mbps）で接続しています。
事例：病棟間での光無線使用 <バックアップ・ネットワーク> 従来の専用線128kbpsを残し つつ、100Mbpsの高速回線を光無線で実現しています。 神奈川県川崎市 電子カルテ情報を共有するために、住宅街を挟んだ病院と外科クリニック間での光無線導入事例。 病院側は屋上に、クリニック側は屋内に、それぞれ光無線（100Mbps）装置を設置しています。 【 クリニック 】 【 病 院 】 屋内 SwitchingHub 医事会計サーバー SwitchingHub 検査サーバー 問診サーバー 屋外 １２８ｋｂｐｓ 端末 端末
伝送距離200m JR総武線 線路越しでの通信 事例：鉄道を挟んだ事務所間に光無線使用 東京都 ＪＲ総武線の線路越しに相対する、事務所間のＬＡＮを光無線（10Mbps）で構築。 市街地で道路や線路等を挟んだ建屋間でネットワークを構成する場合、光ケーブル敷設に比べて少ないコストで、且つ短期間での構築が可能になりました。
事例：商店街での防犯用に光無線使用 東京都中央区 街頭に設置した防犯カメラの映像を光無線（10Mbps）で転送。 商店街の各所にＩＰカメラ（ネットワーク対応型カメラ）を設置することにより深夜の犯罪等への防犯の取り組みに役立っています。 光無線を利用することで、ＩＰカメラの画像を離れた場所でリアルタイムに確認でき、サーバーに録画（蓄積）することにより犯罪発生時にも役立てることができます。 商店街 商店街の主要箇所 商店街の主要箇所
事例：光無線と2.4G無線LANの二重系で構築 事例：光無線と2.4G無線LANの二重系で構築 光無線 香川県高松市の某通販会社様の導入事例。 この通販会社は、公道を挟んで幾つかの建物が点在しています。これらの建物間を100Mbpsの光無線で接続しています。さらに、光無線のバツクアップ回線として、10Mbpsの2.4G無線との二重系で信頼度の高いシステムとしています。 光無線 無線本体 光接続箱 無線アンテナ 光無線装置 収容箱 光無線装置
ビル間高速光空間通信網推進協議会（OBN協議会）のご案内ビル間高速光空間通信網推進協議会（OBN協議会）のご案内 • 「ユビキタスネットワーク社会」にむけて、光空間通信にフォーカスし、 光空間通信の技術発展、及び普及促進を目的に１９９７年に設立 イベント開催（平成１５年以降）いずれも講演会・展示会 ・ブロードバンド促進情報通信セミナー ・光空間通信フォーラム２００６ －ブロードバンドと光空間通信システム－ ・光空間通信フォーラム２００５ －光無線技術の最新動向－ ・ＯＢＮForum２００３ INTOKYO －ブロードバンド時代の到来と光空間伝送技術－ 自治体 特別会員（会費無料） ・OBNの各種フォーラム参加 ・各地デモに光無線機を貸与 ・OBNの技術コンサルタントの派遣 ・設置事例集や設置マニュアル発行 ・地区勉強会の発足 ホームページhttp://www.obn.ne.jp/ 連絡先 kurokawa@obn.ne.jp
