Presentation Transcript

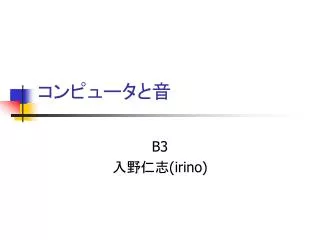

slide1

コンピュータと音

B3

入野仁志(irino)

slide2
連続データと離散データ
  • アナログは連続データ
  • デジタル化するという事は離散データに標本化する。
slide3
サンプリング定理
  • 聴こうとする2倍の周波数でサンプリングする。
    • CDのサンプリング周波数は44.1kHz
    • よってCDは22.05kHzの音を奏でてる。
    • ちなみに人間の可聴区域は一般的に20~20kHzとされている。
slide5
情報を小さくする
  • 可逆圧縮
    • 元通りに戻る圧縮方法→文書など欠損があってはならないデータに利用
      • Run Length
      • Huffman
      • LZ
  • 非(不)可逆圧縮
    • 元通りに戻らない圧縮方法→音楽、映像などの感覚で同じと感じれば必ずしも正確でなくてよいデータに利用
      • MPEG,JPEG
      • MP3
        • 心理聴覚分析
slide6
MP3って何?
  • Mpeg 3? ×
    • Mpeg3は別物。今はもうない。Mpeg2に統合された。
  • Mpeg 1 Audio Layer 3? ○
    • 昔はそうだったけど最近はちょっと意味が拡張されている。
  • ISO-MPEG ({1|2|2.5}) Audio Layer 3 (IS 11172-3 and IS 13818-3) ◎
version
Versionの違い
  • Mpeg 1 Audio Layer 3
    • いわゆるMP3
  • Mpeg 2Audio Layer 3 (Mpeg2/BC)
    • マルチチャンネル対応
  • Mpeg 2.5 Audio Layer 3 (Mpeg2/BC)
    • 低サンプリングレート(16,22.05,24kHz)対応
  • Mpeg-2/AAC
    • Mpeg1,Mpeg2/BCとの互換性を捨てる
    • その代わりに音質の向上をさせる(5チャンネルを320kbpsで符号化した際に欧州放送連合が定めた放送品質を達成できる)
slide8
参考(1)
  • MPEG-2/BCのBCとは?
    • Backward Compatible
    • 下位互換性の意
  • MPEG-2/AACのAACとは?
    • Advanced Audio Codec
slide9
参考(2)
  • MPEG-2/BCのマルチチャンネルとMPEG1の互換性。
    • L0=L+x*C+y*LS
    • R0=R+x*C+y*RS
    • x,yは予め定められた整数
slide10
MP3の処理の流れ
  • 心理聴覚分析
  • サブバンド符号化
  • MDCT(変形離散コサイン変換)
  • 折り返し歪み削減バタフライ
  • (非線形)量子化
  • ハフマン符号化
slide11
不要と判断される情報
  • 聴こえない範囲の音は削除
  • 最小可聴限界の周波数特性
  • マスキング効果
    • 大きな音の直前直後にある周波数が同程度の小さな音や、大きな音の中に埋もれた周波数が同程度の小さな音などは、聴き取れない。→削除
slide12
インテンシティステレオ
  • ステレオサウンドの場合、単純に考えると、データ量はモノラルの2倍になってしまう
  • インテンシティステレオモードは、聴覚の時間差による位置検出能力は高域ほど低い、という特性を利用したもので、高域のブロックに関しては、左右独立したデータは持たずモノラル化してしまう。
slide13
サブバンド符号化
  • 入力信号を細かい周波数帯域ごとに分ける。
  • 入力信号がある周波数帯域に偏在する時に特に有効
  • MP3では32個に分解する
  • 一番信号が偏在している一つを間引き、MDCT処理に渡す
slide14
MDCT(変形離散コサイン変換)
  • サブバンド符号化で得られた18個ずつ集める。この18個は時間順に並んでいる。
  • これは時間順に並んでいる。これを周波数順に並べなおすのがMDCT。
  • サブバンド符号化で得られた情報を50%ずつ重ね合わせる。(window幅36)
  • 隣り合わせのデータと重ね合わせて量子化誤差を防ぐ
slide15
折り返し歪み削減バタフライ
  • サブバンド符号化時に間引きしたデータは重複部分がある。それを除去する。
slide16
(非線形)量子化
  • 各サブバンドサンプルをスケールファクタ(ダイナミックレンジを揃える)で正規化した値X(n),サブバンドごとに割り当てられたビット数に対応した値A(n)とB(n)を用いて、A(n)*X(n)+B(n)に従って量子化する。
slide17
ハフマン符号化
  • 前述で生成されたデータをハフマン符号化する。
  • ハフマン符号化の考え方は、よく出てくる情報に短い情報量を割り当てようというもの。
slide18
ハフマン符号化の例
  • AABBCCCCCCDDという文字列があったときに各文字に2bit割り当てると2*12=24
  • Cに1bit,Aに2bit,b,cに3bit割り当てると、1*6+2*2+3*4=22
  • というわけで情報量が少なくなる。
