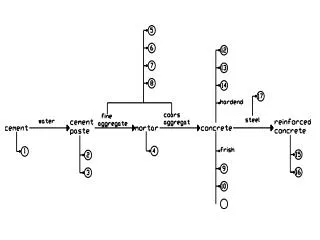

Granular distribution (Sieve analysis):

2. Granular distribution (Sieve analysis): * اختبارات التربة (التجربة) 3- التدرج الحبيبي : Sieve Analysis of fine & coarse aggregates (ASTM C 136) • الغرض من الاختبار:scope:- • الغرض من الاختبار هو تعيين تدرج حبيبات التربة حتى مقاس الرمل الناعم، ويتم إجراء الاختبار لعينة من التربة معلومة الوزن وذلك عبر فصل جزيئاتها بواسطة مناخل قياسية معلومة المقاس.

3. Granular distribution (Sieve analysis): • الادوات:- 1- مناخل : مجموعة من المناخل القياسية وهي في الغالب ذات اطار خارجي دائري وبداخل ذلك الاطار شبك معدني للأقطار ذات المقياس الكبير, وشبك من الفيبرجلاس للأقطار الصغيرة كما يراعى في تلك المناخل مطابقتها للمواصفات. 2- هزاز منخلي ميكانيكي: تثبت عليه المناخل وتهز افقيا وراسيا وذلك لتقليب حبيبات التربة للأعلى وللأسفل وعلى الجوانب يشغل الهزاز لمدة كافية لتوزيع الحبيبات . 3- فرن كهربائي: ذو حجم مناسب لاستيعاب العينات على ان يكون الحرارة موزعة بداخله بانتظام كما يمكن ضبط درجة حرارته لتصل مابين 110-105 مْ . 5- ميزان حساس : ذو حساسية 0.1% من وزن العينة المراد اختبارها. • العينة :- - التربة الناعمة : تجفف التربة الناعمة في الفرن الكهربائي على درجة حرارة ما بين 110-105مْ لمدة 24ساعة ومن ثم تترك لتبرد. - التربة الخشنة : يأخذ الوزن المناسب - التربة المخلوطة : يؤخذ الوزن اللازم للاختبار. لا تقل عن 10000g .

5. Granular distribution (Sieve analysis): • طريقة العمل:- 1- تجفف العينة في الفرن الكهربائي على درجة حرارة 110-105مْ . 2- تترك لتبرد ومن ثم يتم وزن العينة الجافة (يكون وزن العينة الكلي A ) 3- يتم فصل العينة على منخل رقم 4#(4.75mm) ويعتبر المار من المنخل ناعم والمحجوز على المنخل خشن. 4- نأخذ المحجوز على المنخل اربعة ويتم نخله على المنخل الكبيرة وهي ((1.5”,1”,3/4”,1/2”,3/8”,#4 5- تركب المناخل المذكورة من الاكبر الى الصغر. 6- توضع العينة على المنخل العلوي ببطء وحذر من تساقط أي شيء 7- تركب المناخل على الهزاز الميكانيكي ويتم تشغيله لوقت كاف . 8- يتم وزن المحجوز على كل منخل على حدا . 9- نأتي بالعينة الناعمة المارة من منخل رقم4#(4.75mm) ويتم تقسيمها بجهاز المقسم للحصول على زون لا يقل عن 1000g . 10- نأخذ العينة الناعمة بعد التقسيم ونزنها ويكون (وزن العينة المأخوذة من المار من منخل رقم 4# قبل الغسيل والتجفيف (جم) C ) . 11- يتم غسل العينة على منخل رقم 200#(0.075mm) وبعد الانتهاء من الغسيل توضع في الفرن للتجفيف على درجة حرارة 110-105مْ حتى يثبت وزنها. 12- نأخذ العينة المغسول بعد التجفف ونضعها على المناخل التالية وهي بالأرقام (#10,#16,#40,#50,#100,#200) وهي بالميليمتر (2.00,1.18,0.6,0.425,0.3,0.150,0.075) 13-تركب المناخل المذكورة من الاكبر الى الصغر. 14- توضع العينة على المنخل العلوي ببطء وحذر من تساقط أي شيء 15- تركب المناخل على الهزاز الميكانيكي ويتم تشغيله لوقت كاف . 16- يتم وزن المحجوز على كل منخل على حدا .

6. Granular distribution (Sieve analysis): F.M (ASTM) = (2.3 - 3.1) for concrete sand For concrete sand, FM range is 2.3 to 3.1.

7. Workability • القسم الثاني :- *اختبارات الخرسانة (التجربة) - الخرسانة الطازجة :- 1- اختبار هبوط الخرسانة الطازجة Slump test (ASTM C 143-90) • الهدف :- معرفة هبوط الخرسانة الطازجة في الموقع لان مقدار الهبوط يدل على نسبة الماء داخل العينة

8. Workability • الأجهزة المستخدمة:- 1-قالب الهبوط : مصنوع من معدن لا يسمح بالتصاق الاسمنت او الخرسانة بسطحه بسهولة , وبسماكة اكبر من 1.14ملم على شكل مخروط مقطوع الرأس بقاعدة سفلية 200ملم وعلوية 100ملم وارتفاع 300ملم القاعدتان متوازيتان وعموديتان على المحور الرأسي ,يرتكز المخروط على قاعدة حديدية تثبيت هذه القاعدة على الارض بالقدم تزود هذه القاعدة بذراعين لتثبيت المخروط به اثناء العمل,كما ان القالب يحتوي على يدين يمكن حمله منهما بعد عمل العينة بداخله. 2- قضيب الدق : بقطر 16ملم وطوله60سم ونهاية مستوية . 3- دلو : لنقل الخرسانة الطازجة به . 4- حاوية بلاستيكية : لوضع الخرسانة داخلها ومن ثم تقليبها. 5- جاروف : لتعبئة الخرسانة الطازجة به من الحاوية الى قالب الهبوط. • العينة :- • من الخرسانة الطازجة سواء معدة في المصنع , او الموقع .

9. Workability • طريقة العمل:- 1- يوضع القالب المخروطي على القاعدة السفلية ويثبت جيدا. 2- يعبا القالب المخروطي بالخرسانة على ثلاث طبقات متساوية الحجم. 3- تدق كل طبقة (25)ضربة بقضيب الدق موزعة بانتظام على سطح الطبقة,يراعي في عملية الدق الطبقة الاولى ان تكون الدق من الخارج الى الخارج وذلك بطريقة لولبية على ان يصل عمق الدق الى آخر الطبقة, اما في الطبقتين الثانية والثالثة فيصل الدق الى سطح الطبقة التي تسبقها بل ويدخل قليلا فيها للأسفل. 4- يسوى سطح المخروط بالمالج, وان لزم اضافة كمية من الخرسانة تضاف هذه الكمية , على ان يسوى سطح الخرسانة مع سطح المخروط تماما. 5- تزال أي خرسانة حول المخروط في الاسفل وتنظف القاعدة. 6- يرفع المخروط بهدوء وحذر الى الاعلى , ويراعى عدم رج الخرسانة لثناء الرفع. 7- يوضع المخروط جانب الخرسانة. 8- يقاس مقدار الهبوط الخرسانة عن المخروط الاصلي (الفرق بين ارتفاع المخروط المعدني ومركز مخروط الخرسانة) من اعلى . 9- يجب ان يجرى اختبار الهبوط خلال دقيقتين ونصف من بداية تعبئة القالب
